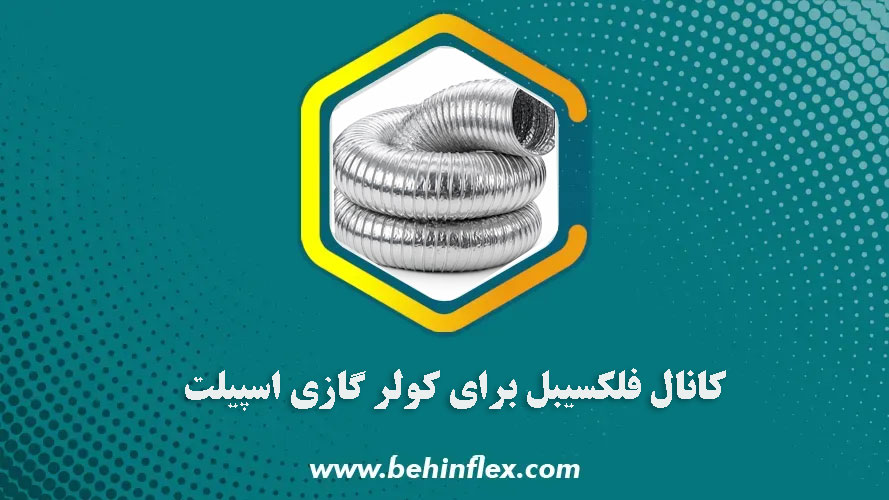

کانال فلکسیبل برای کولر گازی اسپیلت
کانال فلکسیبل برای کولر گازی اسپیلت
کانال فلکسیبل یکی از تجهیزات کاربردی در اجرای سیستمهای تهویه مطبوع است که برای انتقال هوای رفت یا برگشت بین دستگاه و فضای موردنظر استفاده میشود. در پروژههایی که مسیر کانالکشی مستقیم نیست یا محدودیت فضا وجود دارد، استفاده از کانال فلکسیبل میتواند اجرای مسیر هوا را سادهتر و سریعتر کند.
در سیستمهای کولر گازی اسپلیت، انتخاب کانال مناسب تنها به قطر آن محدود نمیشود. نوع کانال، ساختار لایهها، جنس عایق، مقاومت مکانیکی، کیفیت اتصالات، طول مسیر و نحوه نصب، همگی بر عملکرد نهایی سیستم تأثیر میگذارند. به همین دلیل، استفاده از یک کانال فلکسیبل نامتناسب میتواند باعث افزایش افت فشار، کاهش جریان هوا و ایجاد اتلاف حرارتی شود.
در این راهنما، کاربرد کانال فلکسیبل برای کولر گازی اسپلیت، انواع مناسب، اصول انتخاب قطر، اهمیت عایقکاری، روش نصب و نکات خرید را بررسی میکنیم.
کانال فلکسیبل برای انتقال هوای سیستمهای تهویه، بهویژه در مسیرهای دارای پیچوخم یا محدودیت فضایی، کاربرد دارد. برای کولر گازی اسپلیت باید قطر کانال، طول مسیر، حجم هوای موردنیاز، میزان افت فشار، نوع عایق و کیفیت اتصالات متناسب با طراحی سیستم انتخاب شود. کانال عایقدار الاستومریک در مسیرهایی که کنترل انتقال حرارت و جلوگیری از تعریق اهمیت دارد، گزینهای کاربردی است.
کانال فلکسیبل چیست و چه کاربردی دارد؟
کانال فلکسیبل نوعی مسیر انعطافپذیر برای انتقال هواست که برخلاف کانالهای سخت فلزی، قابلیت خمشدن و تطبیق با مسیرهای مختلف را دارد. ساختار این کانالها بسته به مدل و کاربرد میتواند از لایه داخلی، لایه تقویتکننده، عایق حرارتی و روکش خارجی تشکیل شود.
انعطافپذیری کانال باعث میشود در پروژههایی که اجرای کانال گالوانیزه دشوار است، امکان عبور مسیر هوا از فضاهای محدود، سقف کاذب و اطراف موانع ساختمانی فراهم شود.
البته انعطافپذیری به معنی بینیازی از طراحی صحیح نیست. اگر کانال بیش از اندازه کشیده، فشرده یا خم شود، سطح مقطع مؤثر آن کاهش یافته و افت فشار افزایش پیدا میکند.
آیا کانال فلکسیبل برای کولر گازی اسپیلت مناسب است؟
پاسخ به نوع کاربرد سیستم بستگی دارد. در اسپلیتهایی که مسیر کانالکشی برای توزیع هوا وجود دارد، کانال فلکسیبل میتواند برای انتقال هوای رفت و برگشت استفاده شود؛ اما قطر، طول و ساختار کانال باید بر اساس ظرفیت هوادهی و طراحی سیستم انتخاب شود.

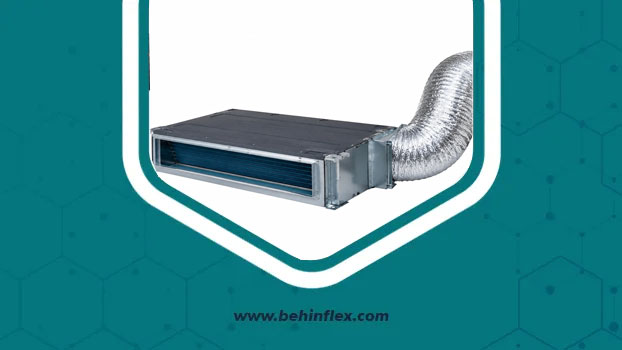

در مدلهای اسپلیت دیواری معمولی که یونیت داخلی مستقیماً هوا را در اتاق تخلیه میکند، معمولاً کانال فلکسیبل بخش اصلی مسیر توزیع هوا نیست. در مقابل، در سیستمهای کانالی و پروژههایی که نیاز به انتقال هوا به چند دریچه وجود دارد، اهمیت کانالکشی بسیار بیشتر است.
بنابراین پیش از خرید باید مشخص شود که کانال برای چه بخش از سیستم و با چه دبی هوایی استفاده خواهد شد.
انواع کانال فلکسیبل مورد استفاده در تهویه مطبوع
کانالهای فلکسیبل را میتوان بر اساس ساختار و نوع عایق به چند گروه اصلی تقسیم کرد. انتخاب بین این مدلها باید متناسب با شرایط محیط نصب و نیاز حرارتی پروژه انجام شود.
کانال فلکسیبل بدون عایق
این مدل بیشتر برای مسیرهایی کاربرد دارد که نیاز جدی به عایق حرارتی ندارند یا قرار است عایقکاری به شکل جداگانه انجام شود.
مزیت آن، ساختار سادهتر و امکان استفاده در برخی مسیرهای داخلی است؛ اما در مسیرهای عبور هوای سرد، استفاده از کانال بدون عایق میتواند احتمال انتقال حرارت و تشکیل تعریق روی سطح خارجی را افزایش دهد.

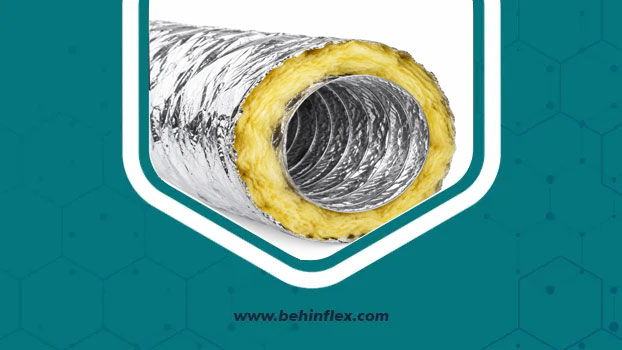

کانال فلکسیبل عایقدار
در کانال عایقدار، لایه عایق بین لایه انتقال هوا و روکش خارجی قرار میگیرد. این ساختار برای سیستمهای تهویهای که هوای سرد یا گرم را منتقل میکنند اهمیت بیشتری دارد.
عایق مناسب میتواند انتقال حرارت از کانال به محیط را کاهش دهد و در شرایط مناسب، از تشکیل رطوبت و تعریق در سطح کانال جلوگیری کند.
کانال فلکسیبل با عایق الاستومریک
عایق الاستومریک به دلیل ساختار سلولبسته، ضریب انتقال حرارت پایین و مقاومت مناسب در برابر بخار آب، در بسیاری از کاربردهای تأسیسات مکانیکی مورد استفاده قرار میگیرد.
برای پروژههایی که کنترل حرارتی و جلوگیری از تعریق اهمیت دارد، استفاده از ساختارهای فلکسیبل همراه با عایق الاستومریک میتواند مورد توجه قرار گیرد. انتخاب ضخامت عایق نیز باید بر اساس شرایط محیط، دمای سیال، رطوبت و الزامات پروژه انجام شود.
مهمترین معیارهای انتخاب کانال فلکسیبل برای اسپیلت
انتخاب کانال نباید صرفاً بر اساس قیمت یا قطر انجام شود. چند پارامتر فنی باید همزمان بررسی شوند.
۱. قطر کانال
قطر باید با حجم هوای موردنیاز و طراحی سیستم هماهنگ باشد. کانال کوچکتر از نیاز سیستم میتواند سرعت هوا و افت فشار را افزایش دهد و کانال بیش از اندازه بزرگ نیز ممکن است فضای نصب بیشتری نیاز داشته باشد.
۲. طول مسیر
هرچه مسیر کانال طولانیتر باشد، افت فشار اهمیت بیشتری پیدا میکند. همچنین افزایش تعداد زانوها و تغییر مسیرها میتواند مقاومت جریان را بیشتر کند.
۳. کیفیت لایه داخلی
سطح داخلی کانال بر رفتار جریان هوا تأثیر دارد. ساختار نامناسب، چینخوردگی شدید یا آسیبدیدگی لایه داخلی میتواند شرایط جریان را نامطلوب کند.
۴. کیفیت عایق
در مسیرهای انتقال هوای سرد، کیفیت عایق نقش مهمی در کاهش تبادل حرارتی و کنترل ریسک تعریق دارد. عایق باید ضخامت و ساختار متناسب با شرایط پروژه داشته باشد.
۵. روکش خارجی
روکش خارجی باید متناسب با شرایط محل نصب انتخاب شود. در فضای سقف کاذب، موتورخانه یا محیطهای تأسیساتی، شرایط مکانیکی و محیطی میتواند متفاوت باشد.
مقایسه انواع کانال فلکسیبل
| نوع کانال | عایق حرارتی | کاربرد عمومی | مزیت اصلی | نکته مهم |
|---|---|---|---|---|
| فلکسیبل بدون عایق | ندارد | مسیرهای داخلی خاص | ساختار ساده | برای هوای سرد نیازمند بررسی عایقکاری است |
| فلکسیبل عایقدار | دارد | تهویه مطبوع | کاهش تبادل حرارتی | کیفیت عایق اهمیت زیادی دارد |
| فلکسیبل با عایق الاستومریک | دارد | سیستمهای سرمایشی و گرمایشی | کنترل حرارتی و مقاومت مناسب در برابر بخار | ضخامت باید متناسب با شرایط پروژه انتخاب شود |
| کانال فلکسیبل تقویتشده | بسته به مدل | مسیرهای با نیاز مکانیکی بیشتر | استحکام بالاتر | شعاع خم و روش نصب باید رعایت شود |
چرا عایقکاری کانال فلکسیبل اهمیت دارد؟
وقتی هوای داخل کانال اختلاف دمای قابلتوجهی با محیط اطراف داشته باشد، انتقال حرارت از طریق دیواره کانال اتفاق میافتد. در مسیر هوای سرد، اگر سطح خارجی کانال به دمای پایین برسد و شرایط رطوبتی مناسب باشد، احتمال ایجاد تعریق نیز وجود دارد.
عایق حرارتی با ایجاد مقاومت در برابر انتقال حرارت، دمای سطح خارجی را بهتر کنترل میکند. به همین دلیل، در بسیاری از پروژههای تهویه مطبوع، کانال عایقدار نسبت به کانال فاقد عایق انتخاب مناسبتری است.
در انتخاب عایق، فقط ضخامت اسمی نباید ملاک قرار گیرد. جنس عایق، ضریب انتقال حرارت، مقاومت در برابر نفوذ بخار آب، کیفیت اجرا و شرایط محیطی نیز اهمیت دارند.
کانال فلکسیبل و افت فشار هوا
یکی از موضوعات مهم در طراحی کانال، افت فشار است. هوای عبوری در طول مسیر با مقاومتهایی مانند اصطکاک سطح داخلی، تغییر مسیر، اتصالات و تجهیزات مواجه میشود.
کانال فلکسیبل اگر بیش از حد فشرده شود یا با خمهای تند نصب شود، میتواند سطح مقطع مفید خود را از دست بدهد. این موضوع ممکن است مقاومت جریان را افزایش دهد و بر هوادهی دریچهها اثر بگذارد.
برای کاهش مشکلات، کانال باید تا حد امکان در مسیر مناسب و با کشیدگی کافی نصب شود. همچنین از ایجاد خمهای غیرضروری و لهشدگی کانال باید جلوگیری کرد.
نکته مهم درباره طول آزاد کانال
یکی از خطاهای رایج، استفاده از طول اضافی کانال و رهاکردن آن به صورت افتاده یا پیچخورده است. کانال باید متناسب با مسیر واقعی اجرا شود و از ایجاد حلقهها و خمهای اضافه جلوگیری شود.
در پروژههای حرفهای، مسیر کانال پیش از اجرا بررسی میشود تا طول، تعداد تغییر مسیرها و محل اتصالها مشخص باشد.
اصول نصب کانال فلکسیبل برای کولر گازی
نصب صحیح به اندازه انتخاب محصول اهمیت دارد. حتی یک کانال باکیفیت، در صورت اجرای نادرست ممکن است عملکرد مطلوبی ارائه نکند.
نکات مهم نصب
- مسیر کانال را پیش از نصب مشخص کنید.
- از خمهای تند و غیرضروری جلوگیری کنید.
- کانال را بیش از حد فشرده نکنید.

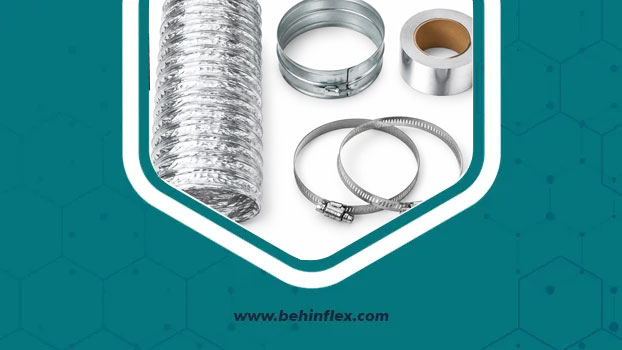

- از اتصال مطمئن کانال به دریچه و رابط استفاده کنید.
- محل اتصالات را بهدرستی آببندی کنید.
- وزن کانال را در فواصل مناسب مهار کنید.
- از برخورد کانال با لبههای تیز جلوگیری کنید.
- عایق را هنگام نصب پاره یا فشرده نکنید.
- مسیر کانال را تا حد امکان کوتاه و مستقیم نگه دارید.
- پس از نصب، پیوستگی مسیر و سلامت عایق را بررسی کنید.
اشتباهات رایج هنگام خرید کانال فلکسیبل
خرید کانال صرفاً بر اساس قیمت، یکی از اشتباهات رایج در پروژههای تهویه است. محصول ارزانتر الزاماً هزینه نهایی پایینتری ایجاد نمیکند؛ زیرا افت عملکرد، تعویض زودهنگام یا اجرای نامناسب میتواند هزینه پروژه را افزایش دهد.
اشتباه دیگر، انتخاب قطر کانال بدون توجه به ظرفیت هوادهی است. قطر باید با طراحی سیستم هماهنگ باشد، نه اینکه صرفاً بر اساس فضای موجود انتخاب شود.
همچنین نباید نقش عایق را نادیده گرفت. در مسیرهای هوای سرد، عایق نامناسب یا آسیبدیده میتواند عملکرد حرارتی سیستم را تحت تأثیر قرار دهد.
راهنمای خرید کانال فلکسیبل
برای خرید کانال فلکسیبل، ابتدا اطلاعات فنی پروژه را مشخص کنید. ظرفیت دستگاه، نوع سیستم، محل نصب، طول مسیر، قطر موردنیاز و شرایط دما و رطوبت محیط، اطلاعات پایه برای انتخاب هستند.
چکلیست خرید
-
مشخصکردن نوع سیستم تهویه
-
تعیین قطر موردنیاز
-
اندازهگیری طول مسیر
-
بررسی تعداد خمها و تغییر مسیرها
-
تعیین نیاز به عایق
-
انتخاب نوع عایق متناسب با پروژه
-
بررسی کیفیت لایه داخلی
-
بررسی استحکام و کیفیت روکش
-
بررسی روش اتصال و آببندی
-
دریافت مشخصات فنی و قیمت از تأمینکننده تخصصی
در صورت نیاز به انتخاب محصول متناسب با پروژه، میتوانید برای دریافت اطلاعات فنی، استعلام قیمت و مشاوره خرید به سایت بهین فلکس (behinflex) مراجعه کنید و محصولات و دستهبندیهای مرتبط با عایق و تجهیزات تأسیساتی را بررسی کنید.
آیا کانال فلکسیبل عایقدار برای همه پروژهها بهترین انتخاب است؟
پاسخ به شرایط پروژه بستگی دارد. در یک مسیر داخلی کوتاه که اختلاف دمای قابلتوجهی وجود ندارد، ممکن است نیازهای عایقی متفاوت باشد. در مقابل، در مسیرهای انتقال هوای سرد که کانال در فضای گرم و مرطوب عبور میکند، کنترل انتقال حرارت و تعریق اهمیت بیشتری پیدا میکند.
بنابراین بهتر است به جای انتخاب یک مدل ثابت برای تمام پروژهها، مشخصات کانال بر اساس شرایط واقعی محل نصب تعیین شود.
همچنین نوع عایق باید با شرایط بهرهبرداری هماهنگ باشد. در پروژههایی که مقاومت در برابر بخار آب و کنترل حرارتی اهمیت دارد، عایقهای الاستومریک میتوانند یکی از گزینههای قابل بررسی باشند.
تفاوت کانال فلکسیبل و کانال گالوانیزه
کانال گالوانیزه ساختاری سخت و پایدار دارد و در بسیاری از پروژههای کانالکشی اصلی استفاده میشود. کانال فلکسیبل در مقابل، انعطافپذیری بیشتری دارد و برای اتصال به دریچهها یا عبور از مسیرهای محدود کاربرد مناسبی دارد.
در بسیاری از پروژهها، این دو محصول الزاماً رقیب مستقیم یکدیگر نیستند و میتوانند در بخشهای مختلف یک سیستم به کار روند. کانال اصلی ممکن است با کانال سخت اجرا شود و قسمتهایی که نیاز به انعطاف دارند با کانال فلکسیبل تکمیل شوند.
| ویژگی | کانال فلکسیبل | کانال گالوانیزه |
|---|---|---|
| انعطافپذیری | بالا | پایین |
| اجرای مسیرهای پیچیده | آسانتر | نیازمند ساخت و اتصالات بیشتر |
| وزن | معمولاً کمتر | بیشتر |
| مقاومت مکانیکی | وابسته به مدل | معمولاً بالاتر |
| مناسب برای مسیرهای مستقیم | مناسب | بسیار مناسب |
| کاربرد در اتصال به دریچه | رایج | نیازمند اتصال مناسب |
چگونه عمر کانال فلکسیبل را افزایش دهیم؟
عمر کانال فقط به کیفیت تولید وابسته نیست و شرایط نصب و بهرهبرداری نیز نقش مهمی دارد. کانال نباید تحت فشار مکانیکی دائمی، کشش غیرمتعارف یا تماس با اجسام تیز قرار گیرد.
همچنین در زمان تعمیرات سقف کاذب یا تجهیزات تأسیساتی، باید مراقب آسیبدیدن روکش و عایق کانال بود. هرگونه پارگی در روکش یا آسیب به لایه عایق باید بررسی و در صورت نیاز اصلاح شود.
بازدید دورهای مسیرهای در دسترس نیز میتواند به شناسایی زودهنگام پارگی، لهشدگی، جداشدن اتصالات یا آسیب عایق کمک کند.
جمعبندی
کانال فلکسیبل برای کولر گازی اسپلیت و سایر سیستمهای تهویه مطبوع، زمانی عملکرد مطلوبی خواهد داشت که بر اساس ظرفیت هوادهی، قطر، طول مسیر، تعداد خمها، شرایط محیطی و نیاز عایقی انتخاب و نصب شود.
در مسیرهای انتقال هوای سرد، موضوع عایقکاری اهمیت ویژهای دارد؛ زیرا کاهش انتقال حرارت و کنترل احتمال تعریق میتواند به حفظ عملکرد مناسب سیستم کمک کند. عایق الاستومریک نیز به دلیل ساختار سلولبسته و ویژگیهای حرارتی و رطوبتی، یکی از گزینههای مورد استفاده در این حوزه است.
اگر برای انتخاب کانال فلکسیبل، عایق الاستومریک یا سایر تجهیزات عایقکاری و تهویه نیاز به بررسی مشخصات فنی و قیمت دارید، میتوانید به سایت بهین فلکس مراجعه کنید. بهین فلکس به عنوان مرجع تخصصی محصولات عایق الاستومریک، امکان بررسی گزینههای مرتبط و دریافت مشاوره برای انتخاب محصول متناسب با پروژه را فراهم میکند.
سوالات متداول
۱. آیا کانال فلکسیبل برای کولر گازی اسپیلت مناسب است؟
بله، در سیستمهای کانالی و پروژههایی که نیاز به انتقال و توزیع هوا وجود دارد، کانال فلکسیبل میتواند استفاده شود. انتخاب قطر و نوع کانال باید بر اساس طراحی سیستم انجام شود.
۲. آیا کانال فلکسیبل باید عایق داشته باشد؟
در مسیرهایی که هوای سرد یا گرم منتقل میشود، نیاز به عایق باید بر اساس شرایط پروژه بررسی شود. برای مسیرهای هوای سرد، عایقکاری به کنترل انتقال حرارت و کاهش احتمال تعریق کمک میکند.
۳. آیا کانال فلکسیبل عایق الاستومریک بهتر است؟
این انتخاب به شرایط پروژه بستگی دارد. عایق الاستومریک به دلیل ساختار سلولبسته و مقاومت مناسب در برابر بخار آب، برای بسیاری از کاربردهای سرمایشی و تهویه مطبوع گزینه قابل بررسی است.
۴. قطر مناسب کانال فلکسیبل برای اسپیلت چقدر است؟
قطر ثابت و یکسانی برای تمام اسپلیتها وجود ندارد. قطر باید بر اساس ظرفیت هوادهی، دبی موردنیاز، طول مسیر و افت فشار مجاز تعیین شود.
۵. آیا خمکردن کانال فلکسیبل باعث کاهش عملکرد میشود؟
خم شدید، لهشدگی و فشردهشدن کانال میتواند سطح مقطع مفید را کاهش داده و افت فشار را افزایش دهد. بنابراین کانال باید با شعاع خم مناسب و بدون فشردگی غیرضروری نصب شود.
۶. از کجا کانال فلکسیبل مناسب خریداری کنیم؟
برای انتخاب محصول متناسب با کاربرد و دریافت اطلاعات فنی و قیمت، میتوانید محصولات و دستهبندیهای مرتبط را در فروشگاه بهین فلکس بررسی کنید و برای مشاوره تخصصی با مجموعه بهین فلکس در ارتباط باشید.
