عایقکاری لولههای فلزی در برابر خوردگی و رطوبت
عایقکاری لوله فلزی در برابر خوردگی و رطوبت
لولههای فلزی در تأسیسات مکانیکی، موتورخانهها، سیستمهای سرمایش و گرمایش، خطوط آب سرد و گرم و بسیاری از تجهیزات صنعتی در معرض انتقال حرارت، رطوبت و خوردگی قرار دارند. انتخاب عایق مناسب فقط برای کاهش اتلاف انرژی نیست؛ بلکه میتواند نقش مهمی در کنترل میعان و کاهش احتمال خوردگی زیر عایق یا CUI (Corrosion Under Insulation) داشته باشد.
در بسیاری از پروژهها، مشکل اصلی از خود عایق شروع نمیشود، بلکه از نفوذ بخار آب، اجرای نامناسب درزها، انتخاب ضخامت ناکافی یا ایجاد نقاط ضعف در محل اتصالات، زانوها و ساپورتها شکل میگیرد. به همین دلیل، عایق کاری لوله فلزی باید بهعنوان یک «سیستم عایقکاری» شامل جنس عایق، ضخامت، چسب، آببندی و روش اجرا در نظر گرفته شود.
عایق کاری لوله فلزی با عایق الاستومریک سلولبسته، بهویژه در خطوط سرد، با کاهش انتقال بخار آب و کنترل تشکیل میعان، به کاهش ریسک خوردگی زیر عایق کمک میکند. عملکرد واقعی به انتخاب ضخامت مناسب، پیوستگی عایق، آببندی درزها و محافظت از سطح فلز وابسته است. عایق سلولبسته باید متناسب با دمای کار، رطوبت محیط و شرایط نصب انتخاب و بهدرستی اجرا شود.
چرا عایقکاری لوله فلزی اهمیت دارد؟
لوله فلزی بدون عایق در برابر اختلاف دمای محیط و سیال داخل خود واکنش مستقیم نشان میدهد. در لولههای آب سرد و سیستمهای سرمایشی، اگر دمای سطح لوله از نقطه شبنم محیط پایینتر باشد، بخار آب موجود در هوا روی سطح لوله به قطرات آب تبدیل میشود.
این پدیده همان میعان یا Condensation است. تداوم میعان میتواند باعث خیس شدن اطراف لوله، افت عملکرد عایق، ایجاد شرایط مساعد برای خوردگی و در نهایت افزایش هزینههای تعمیر و نگهداری شود. منابع فنی نیز نفوذ رطوبت و تشکیل میعان را از عوامل اصلی مرتبط با CUI معرفی میکنند.
در خطوط گرم نیز شرایط متفاوت اما همچنان مهم است. تغییرات دمایی، توقف و راهاندازی سیستم و قرار گرفتن لوله در محیط مرطوب میتواند احتمال ایجاد رطوبت در زیر عایق را افزایش دهد.
بنابراین هدف از عایقکاری لوله فلزی فقط «پوشاندن لوله» نیست؛ بلکه باید یک لایه حرارتی و در صورت نیاز یک سد مؤثر در برابر انتقال بخار آب ایجاد شود.

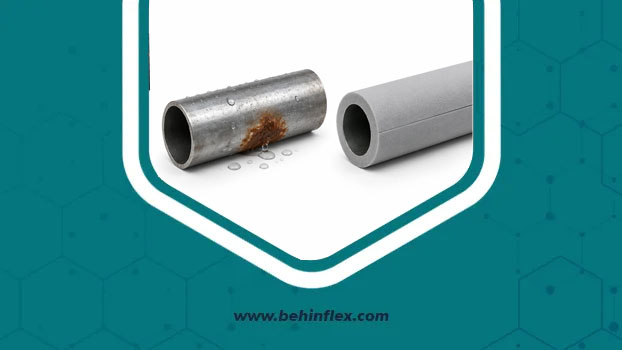

خوردگی زیر عایق یا CUI چیست؟
خوردگی زیر عایق زمانی رخ میدهد که آب یا رطوبت در تماس با سطح فلزی، در زیر یا داخل سیستم عایقکاری باقی بماند. این خوردگی ممکن است برای مدت طولانی از دید اپراتور پنهان بماند و زمانی مشخص شود که آسیب قابلتوجهی به لوله وارد شده است.
ریسک CUI معمولاً در شرایط زیر اهمیت بیشتری پیدا میکند:
- محیطهای با رطوبت نسبی بالا
- خطوطی که دمای سطح آنها پایینتر از نقطه شبنم است
- سیستمهایی با سیکلهای مکرر سرد و گرم
- لولههایی که بهصورت متناوب کار میکنند
- عایقهای آسیبدیده یا دارای درزهای باز
- نقاط ساپورت، فلنج، شیرآلات و اتصالات
- محلهایی که آب از پوشش خارجی به سیستم عایق نفوذ میکند
در یک سیستم عایقکاری ضعیف، حتی اگر جنس عایق در ابتدا عملکرد مناسبی داشته باشد، نفوذ رطوبت میتواند عملکرد حرارتی آن را کاهش داده و شرایط خوردگی را ایجاد کند.
عایق الاستومریک چگونه از لوله فلزی محافظت میکند؟
عایقهای الاستومریک سلولبسته از تعداد زیادی سلول بسته تشکیل شدهاند که ساختار آنها مانع از عبور آسان آب و بخار آب میشود. این ویژگی باعث میشود عایق در کاربردهای کنترل میعان، خصوصاً برای سیستمهای سرد، گزینه مناسبی باشد.
برخلاف عایقهای الیافی یا سلولباز که در صورت آسیب دیدن سد بخار میتوانند رطوبت بیشتری جذب یا منتقل کنند، ساختار سلولبسته مقاومت ذاتی بیشتری در برابر نفوذ رطوبت دارد.
با این حال، یک نکته مهم وجود دارد: هیچ عایقی جایگزین اجرای صحیح نیست. اگر درزها باز بمانند، محل اتصال عایق به لوله آببندی نشود یا عایق در محل ساپورت فشرده و نازک شود، احتمال ایجاد نقطه سرد و میعان افزایش پیدا میکند.
بنابراین عملکرد عایق الاستومریک باید در کنار نصب اصولی بررسی شود.
مقایسه عایقهای رایج برای لوله فلزی
انتخاب عایق باید بر اساس دمای کاری، رطوبت محیط، نوع سیال، شرایط نصب و الزامات پروژه انجام شود. مقایسه زیر یک دید اولیه ارائه میدهد:
| ویژگی | عایق الاستومریک سلولبسته | پشم شیشه | پشم سنگ |
|---|---|---|---|
| ساختار | سلولبسته و انعطافپذیر | الیافی | الیافی |
| مقاومت در برابر نفوذ بخار | بالا | نیازمند سد بخار مناسب | وابسته به سیستم پوشش |
| کنترل میعان | مناسب | نیازمند اجرای دقیق | نیازمند طراحی و پوشش مناسب |
| انعطافپذیری در زانو و اتصالات | بسیار خوب | متوسط | متوسط |
| اجرای روی لولههای سرد | مناسب | حساس به آببندی | وابسته به سیستم |
| نیاز به آببندی درزها | بله | بله | بله |
| مقاومت در برابر نفوذ رطوبت | بالا در ساختار سلولبسته | وابسته به پوشش | وابسته به نوع و پوشش |
| کاربرد رایج | سرمایش، تهویه، لولهکشی تأسیسات | حرارتی و تأسیساتی | حرارتی و صنعتی |
این جدول جایگزین مشخصات فنی محصول نیست؛ در پروژههای تخصصی باید دیتاشیت عایق، دمای سرویس، ضخامت مورد نیاز و شرایط محیطی بررسی شود. ساختار سلولبسته بهطور ذاتی امکان کنترل بهتر نفوذ آب و بخار آب را فراهم میکند.
مراحل صحیح عایق کاری لوله فلزی
۱. بررسی وضعیت سطح لوله

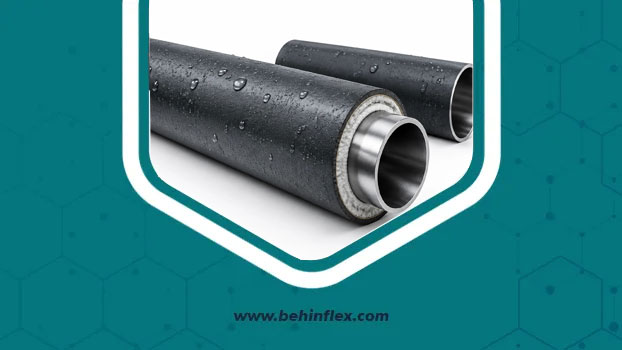

پیش از نصب عایق باید سطح لوله از نظر زنگزدگی، آلودگی، چربی، گردوغبار و آسیبهای سطحی بررسی شود. اگر پروژه از نظر خوردگی حساس است، استفاده از پوشش ضدخوردگی مناسب باید مطابق مشخصات مهندس پروژه یا سازنده لوله انجام شود.
عایق نباید بهعنوان جایگزین پوشش ضدخوردگی فلز در نظر گرفته شود. در کاربردهای حساس، حفاظت سطح فلز و سیستم عایقکاری باید مکمل یکدیگر باشند.
۲. انتخاب قطر و ضخامت مناسب
قطر داخلی عایق باید با قطر خارجی لوله مطابقت داشته باشد تا عایق بدون کشش یا فشردگی غیرضروری نصب شود.
ضخامت نیز باید بر اساس دمای سیال، دمای محیط، رطوبت نسبی، سرعت جریان هوا و هدف پروژه تعیین شود. در سیستمهای سرد، ضخامت ناکافی ممکن است دمای سطح عایق را به محدودهای برساند که احتمال میعان افزایش پیدا کند.
بنابراین انتخاب عایق صرفاً بر اساس «ضخیمتر بودن» صحیح نیست؛ ضخامت باید حاصل طراحی حرارتی و کنترل نقطه شبنم باشد.
۳. برش دقیق عایق
در عایق کاری لوله فلزی، کیفیت برش اهمیت زیادی دارد. برشهای نامنظم میتوانند باعث ایجاد شکاف و کاهش پیوستگی لایه عایق شوند.
در زانوها، سهراهیها و مسیرهای پیچیده، برش باید به شکلی انجام شود که قطعات پس از نصب بدون ایجاد فضای خالی در کنار یکدیگر قرار بگیرند.

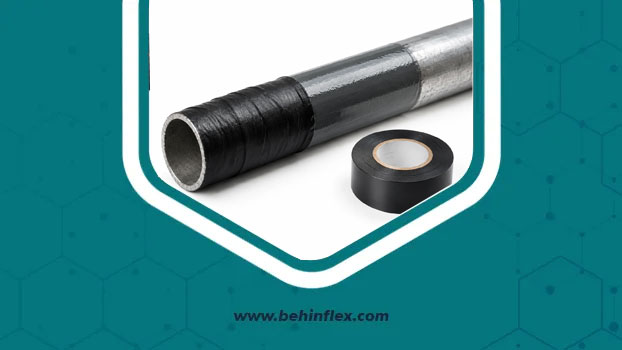

۴. آببندی درزها
درزهای طولی و عرضی باید مطابق دستورالعمل محصول با چسب یا سیستم اتصال توصیهشده آببندی شوند. هدف، ایجاد یک لایه عایق پیوسته و کاهش مسیر ورود بخار آب است.
در سیستمهای سرد، این مرحله اهمیت ویژهای دارد؛ زیرا یک شکاف کوچک میتواند به نقطه ضعف سیستم در برابر بخار آب و میعان تبدیل شود. دستورالعملهای فنی نیز بر آببندی صحیح درزها و اجرای مناسب اتصالات تأکید دارند.
۵. توجه ویژه به ساپورتها و نقاط اتصال
ساپورت یکی از نقاط حساس در عایق کاری لوله فلزی است. اگر عایق در محل نگهدارنده لوله بیش از حد فشرده شود، ضخامت مؤثر آن کاهش یافته و احتمال ایجاد نقطه سرد بیشتر میشود.
در سیستمهای سرمایشی، استفاده از راهکارهای مناسب برای جلوگیری از فشردهشدن عایق در محل ساپورت میتواند به کنترل میعان کمک کند.
مهمترین عوامل مؤثر بر خوردگی زیر عایق
CUI معمولاً نتیجه یک عامل منفرد نیست. ترکیب رطوبت، دمای مناسب، اکسیژن و تماس طولانیمدت آب با فلز میتواند شرایط خوردگی را ایجاد کند.
مهمترین عوامل عبارتاند از:
- نفوذ آب باران یا شستوشو به زیر عایق
- نفوذ بخار آب از درزها
- میعان روی لولههای سرد
- آسیب مکانیکی به عایق
- آسیب یا پارگی پوشش خارجی
- ضخامت ناکافی عایق
- اجرای نامناسب اتصالات
- عدم توجه به فلنجها و شیرآلات
- فشردگی عایق در محل ساپورت
- سیکلهای مکرر تغییر دما
به همین دلیل، جلوگیری از ورود رطوبت معمولاً مؤثرتر از تلاش برای کنترل پیامدهای آن پس از ایجاد خوردگی است.
چکلیست اجرای عایق کاری لوله فلزی
پیش از تحویل پروژه، موارد زیر را کنترل کنید:
-
سطح لوله تمیز و از نظر خوردگی بررسی شده است.
-
پوشش ضدخوردگی در صورت نیاز اجرا شده است.
-
قطر داخلی عایق با قطر لوله مطابقت دارد.
-
ضخامت عایق متناسب با شرایط حرارتی انتخاب شده است.
-
عایق بدون پارگی، لهشدگی یا شکاف نصب شده است.
-
تمام درزهای طولی و عرضی آببندی شدهاند.
-
زانوها و اتصالات بدون فضای خالی عایقکاری شدهاند.
-
محل ساپورتها از نظر ایجاد پل حرارتی بررسی شده است.
-
پوشش محافظ خارجی، در صورت نیاز، سالم و بدون نفوذ آب است.
-
پس از اجرا، سیستم از نظر آسیب مکانیکی و باز بودن درزها بازبینی شده است.
چه زمانی عایق الاستومریک انتخاب مناسبی است؟
عایق الاستومریک سلولبسته بهخصوص در کاربردهایی که کنترل میعان و نفوذ بخار آب اهمیت زیادی دارد، کاربرد گستردهای دارد. خطوط آب سرد، سیستمهای تهویه مطبوع، چیلر، تجهیزات سرمایشی و برخی خطوط تبرید از جمله کاربردهای متداول آن هستند.
انعطافپذیری این نوع عایق نیز اجرای آن را روی مسیرهای دارای زانو، انشعاب و هندسه پیچیده سادهتر میکند. علاوه بر این، در صورت اجرای صحیح، ساختار سلولبسته میتواند مقاومت مناسبی در برابر انتقال رطوبت ایجاد کند.
برای خطوط صنعتی با دمای بالا، شرایط خاص شیمیایی یا الزامات ویژه، باید محصولی انتخاب شود که محدوده دمای کاری و مشخصات فنی آن با پروژه سازگار باشد. بنابراین عبارت «عایق الاستومریک» بهتنهایی برای انتخاب محصول کافی نیست.
راهنمای خرید عایق برای لوله فلزی
هنگام خرید، فقط قیمت هر متر عایق را مقایسه نکنید. هزینه واقعی سیستم به متراژ، ضخامت، قطر، چسب، اتصالات، نیروی اجرا و الزامات آببندی نیز وابسته است.
برای انتخاب دقیق، اطلاعات زیر را آماده کنید:
- قطر خارجی یا سایز اسمی لوله
- دمای سیال داخل لوله
- دمای تقریبی محیط
- رطوبت نسبی محیط
- نوع کاربرد؛ سرمایشی و گرمایشی یا صنعتی
- طول مسیر لوله
- تعداد زانوها، سهراهیها و شیرآلات
- محل نصب؛ داخلی یا خارجی
- شرایط احتمالی تابش، بارندگی یا شستوشو
- ضخامت عایق مورد نظر یا الزامات پروژه
اگر برای انتخاب محصول، ضخامت یا متعلقات مناسب نیاز به بررسی دارید، بهین فلکس (behinflex) میتواند بهعنوان مرجع تخصصی عایقهای الاستومریک مورد استفاده قرار گیرد. برای بررسی محصولات و استعلام قیمت، میتوانید به سایت بهین فلکس و بخش فروشگاه مراجعه کنید و مشخصات پروژه را برای دریافت مشاوره تخصصی ارائه دهید.
انتخاب درست محصول از ابتدا، میتواند از خرید عایق نامتناسب، اجرای مجدد و هزینههای تعمیراتی آینده جلوگیری کند.
نگهداری و بازرسی پس از عایقکاری
عایقکاری پایان کار نیست. سیستم باید در طول بهرهبرداری نیز بررسی شود. پارگی، جداشدگی درزها، نفوذ آب، تغییر شکل عایق یا آسیب پوشش خارجی میتواند عملکرد کل سیستم را کاهش دهد.
در محیطهای مرطوب، صنعتی یا مکانهایی که احتمال آسیب مکانیکی بالاست، بازدید دورهای اهمیت بیشتری پیدا میکند. بررسی سالانه وضعیت درزها و نقاط آسیبپذیر نیز بهعنوان یکی از اقدامات پیشگیرانه توصیه شده است.
اگر روی لولههای سرد نشانههایی مانند قطرات آب، خیس شدن سطح، تغییر شکل عایق یا جداشدگی درز مشاهده شد، باید علت آن بررسی شود. صرفاً تعویض قسمت خیسشده بدون پیدا کردن مسیر ورود رطوبت ممکن است مشکل را دوباره ایجاد کند.
اشتباهات رایج در عایق کاری لوله فلزی
یکی از اشتباهات رایج، انتخاب عایق فقط بر اساس قیمت است. محصول ارزانتر در صورتی که ضخامت یا مقاومت بخار مناسبی برای شرایط پروژه نداشته باشد، الزاماً هزینه نهایی کمتری ایجاد نمیکند.
اشتباه دیگر، بیتوجهی به جزئیات اجرایی است. حتی عایق باکیفیت نیز در صورت ایجاد شکاف در درزها، فشردگی بیش از حد یا اجرای نامناسب اطراف اتصالات نمیتواند عملکرد مورد انتظار را ارائه دهد.
همچنین نباید تصور کرد که پوشاندن لوله زنگزده با عایق، مشکل خوردگی را حل میکند. ابتدا باید وضعیت سطح فلز و الزامات پوشش ضدخوردگی بررسی شود و سپس سیستم عایقکاری طراحی و اجرا شود.
جمعبندی
عایق کاری لوله فلزی یک اقدام صرفاً حرارتی نیست؛ در بسیاری از سیستمها، بهخصوص خطوط سرد، کنترل رطوبت و میعان بخش مهمی از عملکرد آن است. نفوذ آب یا بخار آب به زیر عایق میتواند زمینهساز خوردگی زیر عایق، افت عملکرد حرارتی و افزایش هزینههای نگهداری شود.
عایق الاستومریک سلولبسته به دلیل ساختار خود، مقاومت مناسبی در برابر نفوذ رطوبت و بخار آب دارد و در کاربردهای کنترل میعان گزینهای کاربردی محسوب میشود. با این حال، نتیجه نهایی به انتخاب صحیح ضخامت، تطابق محصول با دمای کاری، آمادهسازی سطح، اجرای دقیق درزها و توجه به ساپورتها و اتصالات وابسته است.
برای خرید عایق الاستومریک و دریافت راهنمایی درباره قطر، ضخامت و متعلقات مورد نیاز، میتوانید محصولات و اطلاعات تخصصی بهین فلکس (behinflex) را بررسی کنید و برای استعلام قیمت و مشاوره از بخش فروشگاه سایت behinflex.com استفاده کنید.
سوالات متداول
آیا عایق الاستومریک از خوردگی لوله فلزی جلوگیری میکند؟
عایق الاستومریک سلولبسته با کاهش نفوذ بخار آب و کنترل میعان میتواند ریسک خوردگی زیر عایق را کاهش دهد؛ اما حفاظت کامل به انتخاب صحیح محصول، ضخامت، آببندی درزها و شرایط سطح لوله نیز وابسته است.
بهترین عایق برای لوله فلزی آب سرد چیست؟
برای بسیاری از خطوط آب سرد، عایق الاستومریک سلولبسته به دلیل مقاومت مناسب در برابر انتقال بخار آب و قابلیت کنترل میعان گزینه متداولی است. ضخامت باید بر اساس شرایط واقعی پروژه تعیین شود.
آیا قبل از عایق کاری باید لوله فلزی ضدزنگ شود؟
اگر سطح لوله دارای زنگزدگی یا در معرض خوردگی است، وضعیت سطح باید پیش از عایقکاری بررسی و در صورت نیاز با پوشش ضدخوردگی مناسب محافظت شود. عایق جایگزین پوشش ضدخوردگی نیست.
آیا ضخامت بیشتر عایق همیشه بهتر است؟
خیر. ضخامت باید بر اساس دمای سیال، دمای محیط، رطوبت، نقطه شبنم و هدف طراحی انتخاب شود. افزایش ضخامت بدون محاسبه لزوماً بهترین راهکار فنی یا اقتصادی نیست.
چرا درزهای عایق لوله سرد باید کاملاً آببندی شوند؟
درز باز میتواند مسیر ورود بخار آب ایجاد کند و در نهایت باعث میعان و افت عملکرد عایق شود. آببندی صحیح، بخش مهمی از کنترل رطوبت و عملکرد بلندمدت سیستم است.
برای خرید عایق لوله فلزی از کجا قیمت بگیریم؟
برای بررسی عایقهای الاستومریک، انتخاب محصول و استعلام قیمت میتوانید به بخش فروشگاه بهین فلکس در behinflex.com مراجعه کنید و مشخصات فنی پروژه را برای دریافت راهنمایی ارائه دهید.
