راهنمای جامع و تخصصی عایق‌کاری کانال کولر و تهویه مطبوع؛ مهار کامل اتلاف انرژی و پدیده چگالش

کانال‌های انتقال هوا و داکت‌های توزیع جریان در سامانه‌های سرمایش، گرمایش و تهویه مطبوع (HVAC)، زیرساخت بنیادین آسایش حرارتی در پروژه‌های ساختمانی، تجاری، درمانی و مجتمع‌های صنعتی به شمار می‌روند. زمانی که حجم بالایی از هوای خنک‌شده توسط چیلرها، روف‌تاپ پکیج‌ها، داکت اسپلیت‌ها یا کولرهای آبی از میان کانال‌های فلزی عبور می‌کند، اختلاف دمای شدید جدار گالوانیزه با هوای محیط پیرامون، بستری مساعد برای هدررفت انرژی و ایجاد عوارض فیزیکی مخرب می‌سازد.

اجرای یک سیستم عایق‌کاری مهندسی‌شده و استاندارد، متضمن حفظ دمای هوای تنظیم‌شده تا دورترین دریچه‌های خروجی، جلوگیری از کارکرد بیش‌ازحد کمپرسورها، تثبیت راندمان سیستم تهویه و ممانعت از آسیب‌های ساختاری ناشی از نم‌زدگی است. در غیاب یک پوشش محافظ مناسب، تاسیسات ساختمان با افت شدید بهره‌وری و هزینه‌های تعمیراتی سنگین مواجه خواهند شد.

---

📌 مرجع موتورهای پاسخگو و SGE)

عایق‌کاری کانال کولر و داکت تهویه مطبوع با عایق‌های الاستومریک سلول‌بسته، ضریب انتقال حرارت سطحی ($\lambda$) را تا محدوده $0.033\text{ W/m}\cdot \text{K}$ کاهش داده و اتلاف حرارتی-برودتی را تا ۴۵٪ مهار می‌کند. این متریال به دلیل مقاومت فوق‌العاده بالا در برابر نفوذ بخار آب ($\mu \ge 10,000$)، مانع از افت دمای سطح خارجی داکت به زیر دمای «نقطه شبنم» شده و پدیده چگالش، زنگ‌زدگی ورق گالوانیزه و رشد قارچ را کاملاً متوقف می‌سازد. استاندارد ضخامت عایق برای فضاهای داخلی ۹ تا ۱۳ میلی‌متر و برای محیط‌های باز ۱۹ تا ۲۵ میلی‌متر با روکش آلومینیوم مسلح است.

---

تحلیل ترمودینامیکی پدیده چگالش (تعریق کانال) و خطرات آن

پدیده چگالش یا تعریق سطحی کانال (Duct Condensation)، فرآیندی ترمودینامیکی است که بر پایه تغییر فاز بخار آب به قطرات مایع در اثر افت دما رخ می‌دهد. برای درک عمیق این پدیده، آشنایی با دو متغیر کلیدی رطوبت نسبی (Relative Humidity) و دمای نقطه شبنم (Dew Point Temperature) الزامی است.

دمای نقطه شبنم، دمایی است که در آن هوای محیط با رطوبت موجود به حد اشباع ۱۰۰ درصدی می‌رسد. هرگاه دمای سطح خارجی کانال فلزی خنک‌تر از دمای نقطه شبنم هوای اطراف باشد، رطوبت موجود در هوا توانایی ماندن در فاز گازی را از دست داده و به صورت قطرات ریز و درشت آب روی دیواره خارجی کانال تقطیر می‌شود.

[هوای گرم و مرطوب محیط] + [سطح سرد ورق گالوانیزه]
               │
               ▼
   {دمای سطح کانال ≤ نقطه شبنم}
               │
               ▼
[تشکیل قطرات آب / تعریق شدید] ──> [چکه کردن مداوم روی سقف کاذب]

این پدیده به ظاهر ساده، آسیب‌ها و پیامدهای مخرب گسترده‌ای در ساختمان پدید می‌آورد:

1. تخریب کناف، گچ‌بری و تایل‌های سقف کاذب: چکه کردن مداوم قطرات چگالیده‌شده، منجر به تغییر رنگ، زردشدگی، دفرمه‌شدن و در نهایت ریزش سقف کاذب می‌گردد.
2. رشد و کلونی‌سازی قارچ‌ها و اسپورهای آلرژی‌زا: محیط‌های تاریک، مرطوب و راکد بالای سقف‌های کاذب بهترین بستر برای رشد قارچ‌های سمی مانند Stachybotrys chartarum و Aspergillus هستند که کیفیت هوای داخل (IAQ) را به شدت تخریب می‌کنند.
3. خوردگی شیمیایی و اکسیداسیون ورق‌های گالوانیزه: حضور مداوم آب روی اتصالات، پیچ‌ها و درزهای کانال، پوشش روی (Zinc) ورق گالوانیزه را از بین برده و منجر به زنگ‌زدگی، سوراخ‌شدن درزها و نشت جریان هوا می‌شود.
4. تخریب و اتصال کوتاه در سیم‌کشی‌های برقی: عبور رطوبت از لوله‌های برق و بسترهای روشنایی موجود در سقف کاذب خطرات اتصالی و آتش‌سوزی الکتریکی را افزایش می‌دهد.

برای رهایی دائمی از این عارضه، ایجاد یک لایه عایق حرارتی یکنواخت با سد بخار نفوذناپذیر ضروری است تا دمای جدار بیرونی عایق همواره بالاتر از دمای نقطه شبنم باقی بماند.

---

چرا عایق‌کاری کانال‌های تهویه یک ضرورت مهندسی است؟

صرف‌نظر از مسئله رطوبت و تعریق، عایق‌کاری اصولی بخش‌های مختلف شبکه داکت کشی ساختمان، منافع فنی و اقتصادی بی‌شماری به همراه دارد:

۱. جلوگیری از افت برودت و گرما در مسیرهای طولانی

در شبکه‌های داکت‌کشی طولانی، انتقال هوا از میان طبقات و فضاهای فاقد تهویه (مانند شفت‌ها و فضای پشت‌بام) باعث می‌شود دمای هوای مطبوع پیش از رسیدن به خروجی‌ها افزایش (در تابستان) یا کاهش (در زمستان) یابد. این معضل هوارسان‌ها و چیلرها را مجبور به کارکرد در حداکثر توان نامی برای جبران دمای از دست رفته می‌کند.

۲. کاهش چشمگیر ارتعاشات مکانیکی و آلودگی صوتی

هوای پرسرعت عبوری از میان کانال‌های هوا و ارتعاشات ارسالی از فن‌های پرفشار هوارسان‌ها (AHU) یا فن‌کویل‌ها، بدنه گالوانیزه را دچار لرزش و تولید صدای هوابرد و سازه‌ای می‌کند. استفاده از الاستومریک با انعطاف‌پذیری ذاتی بالا، خاصیت دمپینگ (Damping) فوق‌العاده‌ای به کانال بخشیده و انتشار ارتعاشات را مهار می‌سازد.

۳. انطباق با مقررات ملی ساختمان

بر اساس الزامات مبحث ۱۹ مقررات ملی ساختمان ایران و استانداردهای جهانی ASHRAE 90.1، تمامی کانال‌های انتقال هوای سرد و گرم که از فضاهای غیرمشروط (Unconditioned Spaces) عبور می‌کنند، ملزم به اجرای پوشش عایق حرارتی با حداقل مقاومت حرارتی مشخص هستند تا بازدهی انرژی کل سازه تایید شود.

---

مقایسه جامع متریال‌های عایق‌کاری کانال؛ الاستومریک در برابر نسل‌های قدیمی

انتخاب نادرست متریال، صرف هزینه اضافی و نیاز به بازسازی زودهنگام را در پی دارد. در جدول زیر، ویژگی‌های فیزیکی، ترمودینامیکی و محیط‌زیستی سه متریال متداول بازار تاسیسات با یکدیگر مقایسه شده‌اند:

چرا پشم شیشه برای عایق‌کاری کانال منسوخ شده است؟

پشم شیشه به دلیل داشتن ساختار فیبری و متخلخل، جاذب بسیار قوی بخار آب است. نفوذ کوچک‌ترین منفذ رطوبتی به درون لایه‌های پشم شیشه، آب را در حفرات حبس کرده و با جانشین شدن آب (با ضریب انتقال حرارت ۰.۶) به جای هوای ساکن (با ضریب ۰.۰۲۵)، خاصیت عایق‌کاری پشم شیشه عملاً به صفر می‌رسد. علاوه بر این، الیاف معلق پشم شیشه پس از مدتی به درون سیکل گردش هوای ساختمان وارد شده و مشکلات شدید ریوی و حساسیتی برای ساکنان پدید می‌آورند.

---

انواع عایق الاستومریک رولی مناسب کانال‌های تهویه

عایق‌های الاستومریک فوم انعطاف‌پذیر به دو فرمت کلی رول (Sheet) و لوله (Pipe) تولید می‌شوند که برای کانال‌های هوای چهارگوش و گرد، مدل‌های رولی مورد استفاده قرار می‌گیرند:

┌─────────────────────────────────────────────────────────────┐
│                 انواع عایق الاستومریک رولی                  │
├──────────────────────────────┬──────────────────────────────┤
│ 1. رول ساده                  │ بدون چسب، مناسب پروژه‌های    │
│                              │ توکار با چسب‌کاری دستی        │
├──────────────────────────────┼──────────────────────────────┤
│ 2. رول پشت‌چسب‌دار ساده      │ نصب فوق‌العاده سریع با حذف   │
│                              │ نیاز به اعمال چسب مایع       │
├──────────────────────────────┼──────────────────────────────┤
│ 3. رول پشت‌چسب‌دار مسلح (نخی)│ دارای تاروپود الیاف شیشه     │
│                              │ جلوگیری از کشیدگی و افتادگی  │
├──────────────────────────────┼──────────────────────────────┤
│ 4. رول روکش‌دار آلومینیومی   │ با فویل ۱۳۰، ۱۷۰ و ۲۳۰ میکرون│
│                              │ مقاوم در برابر آفتاب و باد   │
└──────────────────────────────┴──────────────────────────────┘

• رول الاستومریک ساده: برای پوشش کانال‌های داخلی و داکت‌هایی که نصاب تسلط کافی برای اعمال یکنواخت چسب مایع دارد، گزینه‌ای اقتصادی است.

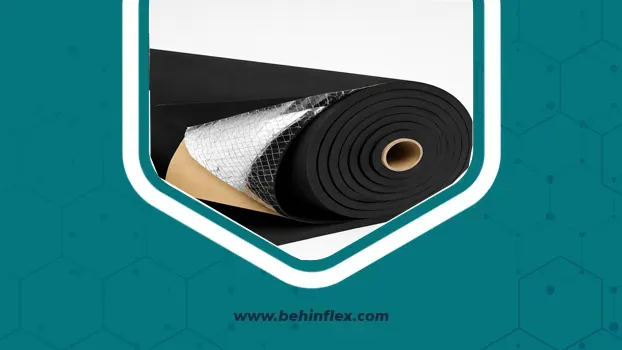

• رول الاستومریک پشت‌چسب‌دار مسلح: در لایه چسب این عایق‌ها، شبکه‌ای از الیاف نخ پلی‌استر تعبیه شده که مانع از کش‌آمدن متریال در هنگام نصب شده و چسبندگی مکانیکی را بر روی ورق گالوانیزه دوچندان می‌کند.
• رول الاستومریک با روکش فویل آلومینیوم (ساده و مسلح): استفاده از روکش‌های آلومینیوم با ضخامت‌های استاندارد ۱۳۰، ۱۷۰ و ۲۳۰ میکرون، عایق را در برابر تشعشعات مضر فرابنفش خورشید (UV)، باران‌های اسیدی، فضولات پرندگان و برخوردهای فیزیکی در پشت‌بام‌ها کاملاً نفوذناپذیر می‌سازد.

---

راهنمای تخصصی تعیین ضخامت عایق بر اساس شرایط اقلیمی

تعیین ضخامت بهینه عایق، تابعی مستقیم از اختلاف دمای سیال داخل کانال با محیط، رطوبت نسبی فضا ($RH\%$) و سرعت جریان هوای محیط است. انتخاب ضخامت ناکافی خطر پدیده چگالش را پابرجا می‌گذارد و انتخاب ضخامت بیش‌ازحد، هزینه سربار غیرضروری به پروژه تحمیل می‌کند.

$$Thickness=f(\Delta T,RH\%,\text{Ambient Temperature},k\text{-value})$$

ضخامت‌های استاندارد پیشنهادی بر اساس شرایط معمول اجرایی:

۱. کانال‌های عبوری از فضاهای بسته و سقف کاذب (با رطوبت نسبی کمتر از ۵۰٪)

• دمای هوای داخل کانال: 12∘C12^\circ\text{C}12∘C تا 16∘C16^\circ\text{C}16∘C
• ضخامت توصیه شده عایق الاستومریک: ۶ الی ۹ میلی‌متر

۲. کانال‌های عبوری از موتورخانه‌ها، پارکینگ‌ها و شفت‌های تاسیساتی (رطوبت نسبی ۵۰٪ تا ۷۰٪)

• دمای هوای داخل کانال: 10∘C10^\circ\text{C}10∘C تا 14∘C14^\circ\text{C}14∘C
• ضخامت توصیه شده عایق الاستومریک: ۱۳ الی ۱۹ میلی‌متر

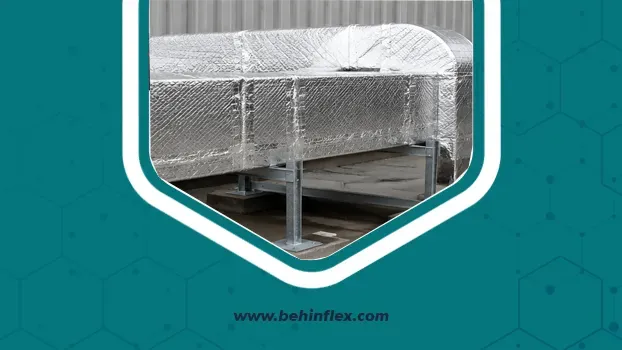

۳. کانال‌های مستقر در پشت‌بام، هوای آزاد و اقلیم‌های شرجی و ساحلی (رطوبت نسبی بالای ۷۰٪)

• دمای محیطی در تابستان: بالای 40∘C40^\circ\text{C}40∘C
• ضخامت توصیه شده عایق الاستومریک: ۱۹ الی ۲۵ میلی‌متر (با روکش آلومینیوم مسلح حداقل ۱۷۰ میکرون)

---

دستورالعمل گام‌به‌گام و چک‌لیست عایق‌کاری اصولی کانال

اجرای بی‌نقص عایق‌کاری مستلزم پایبندی به پروتکل‌های اجرایی مهندسی است تا اتصال فوم به بدنه ورق دائمی باشد و هیچ‌گونه نفوذ هوایی از لبه‌ها رخ ندهد:

[مرحله ۱: پاک‌سازی شیمیایی ورق]
       ↓
[مرحله ۲: اندازه‌گیری و برش هندسی فوم]
       ↓
[مرحله ۳: اجرای پوشش چسب و هواگیری]
       ↓
[مرحله ۴: درزبندی کامل با نوارهای مسلح]

گام اول: آماده‌سازی و چربی‌زدایی سطح کانال

• سطح کانال گالوانیزه را با حلال‌های مناسب (مانند تینر فوری بدون چربی) به طور کامل تمیز کنید تا غبار، لکه‌های روغن نورد و براده‌های فلزی پاک شوند.
• کانال باید پیش از چسباندن عایق کاملاً خشک باشد؛ وجود هرگونه نم روی سطح فلز مانع از عملکرد صحیح چسب می‌شود.

گام دوم: اندازه‌گیری دقیق و الگوبرداری

• دور تا دور مقطع کانال را با متر نواری دقیق اندازه بگیرید.
• ابعاد کانال را با احتساب برجستگی لبه‌های فلنج (TDF یا گوشه‌های گالوانیزه) و ضخامت خودِ عایق روی رول علامت‌گذاری کنید.
• با استفاده از خط‌کش‌های فلزی طویل و کاترهای زاویه‌دار، برش‌ها را کاملاً عمود و یکدست انجام دهید.

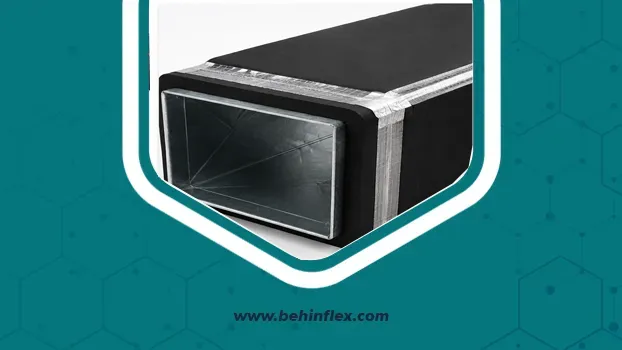

گام سوم: اعمال چسب و نصب فوم

• در صورت استفاده از عایق ساده: چسب مخصوص عایق الاستومریک را به صورت یکنواخت با قلم‌مو روی بدنه کانال و پشت فوم اجرا کنید. اجازه دهید حلال چسب به مدت ۲ تا ۳ دقیقه تبخیر شود (تا زمانی که با لمس ملایم دست، چسب به انگشت نچسبد). سپس فوم را با دقت روی کانال قرار داده و بفشارید.
• در صورت استفاده از عایق پشت‌چسب‌دار: لایه کاغذ سیلیکونی را به آرامی و به صورت بخش‌به‌بخش جدا کرده و فوم را با غلتک‌های فشاری لاستیکی روی ورق بچسبانید تا تمام حباب‌های هوای زیرین تخلیه شوند.

گام چهارم: درزبندی مفاصل و اتصالات (Sealing)

• خطوط اتصال طولی و عرضی دو لبه عایق باید با نوار درزگیر الاستومریک یا نوار درزگیر آلومینیومی مسلح با عرض حداقل ۵ سانتی‌متر پوشانده و تحت فشار غلتک محکم شوند.
• در اطراف فلنج‌ها، از نوارهای فوم الاستومریک با ضخامت متناسب استفاده کنید تا پل حرارتی به طور کامل قطع شود.

---

راهنمای خرید و استعلام قیمت عایق الاستومریک از بهین فلکس

خرید عایق استاندارد با دانسیته کنترل‌شده و ساختار سلولی یکنواخت، تضمین‌کننده بازدهی سیستم تهویه مطبوع برای ده‌ها سال است. استفاده از محصولات بی‌کیفیت متفرقه به دلیل دانسیته ناپایدار و چسبندگی ضعیف لایه‌ها، در مدت کوتاهی منجر به بادکردگی عایق و بروز چگالش موضعی خواهد شد.

شرکت بهین فلکس (behinflex) به عنوان مرجع تخصصی و نماینده انحصاری برترین برندهای عایق الاستومریک در کشور، تنوع بی‌نظیری از محصولات ایزولاسیون حرارتی، برودتی و صوتی را در اختیار مهندسان و مجریان تاسیسات قرار می‌دهد. کلیه محصولات عرضه‌شده در بهین فلکس دارای استانداردهای معتبر بین‌المللی در زمینه مقاومت حرارتی، ضدحریق بودن و تاییدیه‌های بهداشتی هستند.

در سبد محصولات بهین فلکس اقلام زیر آماده تحویل فوری به پروژه‌ها هستند:

• عایق‌های رولی ساده در ضخامت‌های ۶، ۹، ۱۳، ۱۹، ۲۵ و ۳۲ میلی‌متر
• عایق‌های رولی پشت‌چسب‌دار ساده و مسلح نخ‌دار با بالاترین قدرت چسبندگی
• عایق‌های روکش‌دار آلومینیومی ۱۳۰، ۱۷۰ و ۲۳۰ میکرون مسلح ضدخش و ضد UV
• انواع ملزومات تخصصی نصب شامل چسب مخصوص الاستومریک، نوارهای درزگیر آلومینیومی، نوارهای درزگیر برزنتی و نوار چسب‌های فوم الاستومریک

🛒 استعلام قیمت و مشاوره مهندسی:

کارفرمایان، مهندسان مشاور و پیمانکاران محترم می‌توانند جهت محاسبه متراژ، دریافت جدول مشخصات فنی و استعلام لیست قیمت روز محصولات، به وب‌سایت فروشگاه behinflex.com مراجعه نموده و با کارشناسان فنی بهین فلکس ارتباط برقرار نمایند.

---

جمع‌بندی و نتیجه‌گیری

عایق‌کاری اصولی کانال‌های کولر و داکت‌های تهویه مطبوع، سرمایه‌گذاری پرسودی است که ظرف مدت کمتر از یک سال هزینه‌های اولیه خود را از محل صرفه‌جویی در قبوض برق و گاز و جلوگیری از تخریب سازه جبران می‌کند. کنار گذاشتن متریال‌های سنتی پرخطر نظیر پشم شیشه و جایگزینی آن‌ها با عایق الاستومریک سلول‌بسته، ضامن آسایش ساکنان، کیفیت مطلوب هوای داخل و عملکرد پایدار تجهیزات تاسیساتی خواهد بود.

مجموعه تخصصی بهین فلکس با تکیه بر تجربه مهندسی و انبارش کامل محصولات، آمادگی دارد نیازهای پروژه‌های ساختمانی، بیمارستانی و صنعتی سراسر کشور را با بالاترین کیفیت و در سریع‌ترین زمان ممکن تامین نماید.

---

سوالات متداول (FAQ)

۱. بهترین عایق برای کانال کولر آبی مستقر در پشت‌بام چیست؟

بهترین متریال، عایق الاستومریک رولی با ضخامت حداقل ۱۹ میلی‌متر و دارای روکش آلومینیوم مسلح ۱۷۰ یا ۲۳۰ میکرون است. این روکش بازتاب‌دهنده تابش مستقیم آفتاب بوده و فوم سلول‌بسته زیرین مانع از هدررفت باد خنک و سرمای داخل کانال می‌شود.

۲. آیا عایق الاستومریک می‌تواند ارتعاش و صدای زوزه باد در کانال را کاهش دهد؟

بله؛ بافت الاستیک و ساختار سلول‌بسته الاستومریک باعث جذب ارتعاشات ورق گالوانیزه و کاهش ارتعاشات ناشی از جریان هوای پرفشار می‌شود. همچنین برای کاهش کامل صدای هوابرد داخل داکت می‌توان از عایق‌های صوتی شانه تخم‌مرغی الاستومریک در دهانه ورودی کانال استفاده کرد.

۳. تفاوت عایق پشت‌چسب‌دار ساده با پشت‌چسب‌دار مسلح در چیست؟

مدل پشت‌چسب‌دار مسلح دارای شبکه‌ای از الیاف تاروپود نخی (Glass Fiber Mesh) در لایه چسب است. این تاروپود مانع از کشیدگی و تغییر شکل طولی فوم هنگام نصب شده و استحکام کششی و پایداری اتصال به کانال را در طول سالیان حفظ می‌کند.

۴. چرا با وجود عایق‌کاری، باز هم در برخی نقاط کانال چگالش و قطره آب دیده می‌شود؟

عامل اصلی چگالش پس از عایق‌کاری، بروز پل حرارتی (Thermal Bridge) است. عدم درزبندی کامل اتصالات با نوار چسب مخصوص، پوشش ندادن فلنج‌ها یا استفاده از ضخامت نامناسب برای محیط‌های با رطوبت بالا باعث افت دمای موضعی و تعریق می‌شود.

۵. ماندگاری عایق‌های الاستومریک در شرایط آب‌وهوایی سخت چقدر است؟

عایق‌های الاستومریک استاندارد در بازه دمایی منفی ۴۰ تا مثبت ۱۰۵ درجه سانتی‌گراد عملکرد پایدار دارند و در صورت استفاده از روکش آلومینیومی در فضای آزاد، طول عمر مفید آن‌ها بیش از ۲۵ سال خواهد بود.

۶. چگونه می‌توان سفارش عایق کانال را ثبت و پیش‌فاکتور دریافت کرد؟

با مراجعه به بخش فروشگاه سایت تخصصی بهین فلکس (behinflex.com) و ارسال ابعاد کانال یا نقشه تاسیسات، کارشناسان فنی ضخامت موردنیاز را محاسبه کرده و پیش‌فاکتور رسمی را در کوتاه‌ترین زمان صادر می‌نمایند.
