کانال فلکسیبل برای دستگاه هواساز
کانال فلکسیبل برای دستگاه هواساز
دستگاه هواساز یا AHU یکی از تجهیزات اصلی در سیستمهای تهویه مطبوع است که وظیفه تأمین، تصفیه، گرمایش یا سرمایش و توزیع هوای مناسب در ساختمان را بر عهده دارد. کیفیت مسیر انتقال هوا در عملکرد این دستگاه اهمیت زیادی دارد و کانال فلکسیبل یکی از گزینههای کاربردی برای اتصال هواساز به شبکه کانالکشی، دریچهها و برخی نقاط انتهایی سیستم محسوب میشود.
انتخاب کانال فلکسیبل نباید صرفاً بر اساس قیمت یا انعطافپذیری انجام شود. قطر مناسب، ساختار داخلی، طول مسیر، فشار کاری، عایق حرارتی، آببندی اتصالات و نحوه نصب، همگی بر عملکرد نهایی سیستم تأثیر میگذارند.

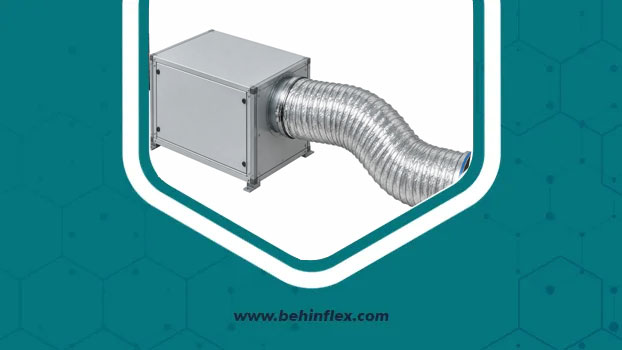

کانال فلکسیبل برای اتصال دستگاه هواساز به شبکه کانال یا دریچههای هوا، بهویژه در مسیرهای کوتاه و نقاطی که تغییر مسیر دارند، کاربرد دارد. انعطافپذیری آن نصب را سادهتر میکند؛ اما کشیدگی، خمهای شدید، طول بیش از حد و فشردگی میتوانند افت فشار و صدای سیستم را افزایش دهند. برای هوای سرد و گرم، نوع عایقدار کانال فلکسیبل میتواند به کاهش تبادل حرارتی و کنترل میعان کمک کند.
کانال فلکسیبل چیست؟
کانال فلکسیبل یا Flexible Duct یک مسیر انعطافپذیر برای انتقال هوا در سیستمهای تهویه مطبوع است که برخلاف کانالهای صلب فلزی، قابلیت تغییر شکل و عبور از مسیرهای دارای محدودیت را دارد.
ساختار کانال فلکسیبل بسته به نوع محصول میتواند از لایه داخلی انتقال هوا، لایه تقویتکننده مارپیچی، لایه عایق و روکش خارجی تشکیل شده باشد. برخی مدلها بدون عایق و برخی بهصورت عایقدار تولید میشوند.
این ساختار باعث شده کانال فلکسیبل در پروژههایی که سرعت نصب، دسترسی محدود یا وجود موانع معماری اهمیت دارد، گزینهای کاربردی باشد.
با این حال، انعطافپذیری به معنی امکان نصب بدون محدودیت نیست. عملکرد آیرودینامیکی کانال تا حد زیادی به شکل نهایی آن پس از نصب وابسته است.
کانال فلکسیبل چه کاربردی در هواساز دارد؟
در سیستمهای دارای هواساز، کانال فلکسیبل معمولاً برای اتصال بخشهایی از شبکه کانالکشی استفاده میشود که نیاز به انعطاف یا تغییر مسیر دارند.
برخی کاربردهای متداول عبارتاند از:
- اتصال هواساز به کانال اصلی در مسیرهای کوتاه
- اتصال کانال اصلی به دریچههای توزیع هوا
- اتصال به دیفیوزرها و دریچههای سقفی
- عبور از فضاهای محدود یا دارای موانع
- ایجاد اتصال انعطافپذیر بین اجزای سیستم
- استفاده در سیستمهای تهویه ساختمانهای اداری و تجاری
- کاربرد در پروژههای مسکونی، صنعتی و فروشگاهی
- اصلاح یا تکمیل بخشهایی از شبکه کانالکشی
در پروژههای بزرگ، معمولاً کانال فلکسیبل جایگزین کامل کانالکشی صلب نیست. استفاده صحیح از آن بیشتر به محل نصب، طول مسیر و الزامات طراحی بستگی دارد.

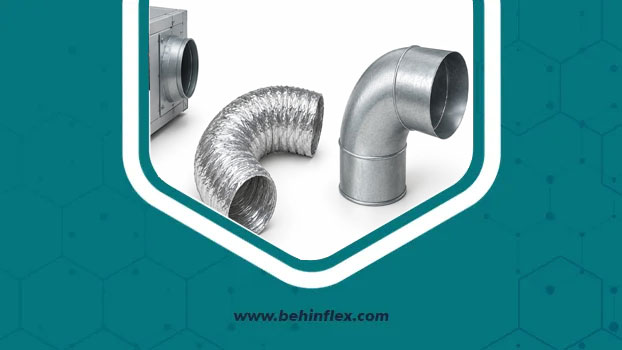

تفاوت کانال فلکسیبل و کانال فلزی
انتخاب میان کانال فلکسیبل و کانال فلزی به شرایط پروژه وابسته است. کانال فلزی معمولاً برای مسیرهای اصلی و طولانی که نیاز به کنترل دقیقتر هندسه و افت فشار دارند، استفاده میشود؛ در حالی که کانال فلکسیبل در مسیرهای کوتاه و نقاط دارای تغییر مسیر مزیت بیشتری دارد.
| ویژگی | کانال فلکسیبل | کانال فلزی صلب |
|---|---|---|
| انعطافپذیری | بسیار بالا | پایین |
| سرعت نصب | بالا | معمولاً پایینتر |
| مناسب برای مسیرهای پیچیده | مناسب | نیازمند اتصالات بیشتر |
| وزن | معمولاً کمتر | بیشتر |
| امکان تغییر مسیر در اجرا | آسانتر | دشوارتر |
| حساسیت به خم شدید | بالا | کمتر |
| مناسب برای مسیرهای طولانی | محدودتر | مناسبتر |
| کنترل افت فشار | وابسته به اجرای صحیح | معمولاً دقیقتر |
| تعمیر یا جابهجایی | نسبتاً آسان | دشوارتر |
| کاربرد رایج | اتصالات و مسیرهای کوتاه | شبکه اصلی کانال |
بنابراین سؤال «کانال فلکسیبل بهتر است یا کانال فلزی؟» پاسخ یکسانی برای همه پروژهها ندارد. طراحی سیستم باید مشخص کند هر بخش از شبکه به چه نوع کانالی نیاز دارد.
انواع کانال فلکسیبل مورد استفاده در تهویه
کانالهای فلکسیبل را میتوان بر اساس ساختار و کاربرد به چند گروه تقسیم کرد.
کانال فلکسیبل بدون عایق
این مدل عمدتاً برای مسیرهایی استفاده میشود که نیاز ویژهای به عایق حرارتی ندارند یا کانال در فضای کنترلشده قرار دارد.
در این حالت، انتخاب محصول باید بر اساس فشار کاری، دمای هوا، مقاومت مکانیکی و الزامات پروژه انجام شود.
کانال فلکسیبل عایقدار
کانال فلکسیبل عایقدار دارای یک لایه عایق حرارتی در اطراف کانال داخلی است. این ساختار برای مسیرهایی که هوای عبوری نسبت به محیط اختلاف دمای قابلتوجهی دارد، اهمیت بیشتری پیدا میکند.
در مسیر هوای سرد، عایق مناسب میتواند به کنترل انتقال حرارت و کاهش احتمال تشکیل میعان در سطح خارجی کمک کند.
در مسیر هوای گرم نیز عایقکاری میتواند اتلاف حرارتی را کاهش دهد و دمای هوای انتقالیافته را بهتر حفظ کند.
کانال فلکسیبل آکوستیک
برخی کانالهای فلکسیبل با ساختار یا لایههایی طراحی میشوند که به کاهش انتقال صدای سیستم کمک کنند. این ویژگی در پروژههایی مانند ساختمانهای اداری، اتاقهای جلسات، مراکز تجاری و برخی فضاهای حساس به صدا اهمیت دارد.
البته میزان کاهش صدا به کل سیستم، سرعت جریان هوا، فن، طراحی کانال و تجهیزات کنترلی نیز وابسته است.
هنگام انتخاب کانال فلکسیبل برای هواساز چه عواملی مهم است؟
قطر کانال
قطر یکی از مهمترین پارامترهای انتخاب کانال فلکسیبل است. قطر نامناسب میتواند سرعت جریان هوا و افت فشار را از محدوده طراحی خارج کند.
قطر باید با حجم هوای مورد نیاز و مشخصات شبکه کانال هماهنگ باشد. افزایش یا کاهش خودسرانه قطر برای حل مشکلات نصب میتواند عملکرد سیستم را تغییر دهد.
طول مسیر
کانال فلکسیبل برای مسیرهای کوتاه و اتصالات انعطافپذیر بسیار کاربردی است. افزایش طول، بهخصوص در صورت ایجاد چینخوردگی یا افتادگی، میتواند مقاومت مسیر را افزایش دهد.
به همین دلیل بهتر است کانال تا حد امکان در مسیر مستقیم، کشیده و بدون افتادگی غیرضروری نصب شود.
فشار کاری
پیش از خرید باید مشخصات فنی کانال از نظر فشار مجاز بررسی شود. هواسازها میتوانند در شرایط مختلف، فشار استاتیک متفاوتی در شبکه ایجاد کنند.
محصول انتخابی باید با فشار مورد انتظار سیستم سازگار باشد. استفاده از محصولی که صرفاً از نظر قطر مناسب است اما مشخصات فشاری آن با پروژه تطابق ندارد، انتخاب کاملی محسوب نمیشود.
دمای هوای عبوری
دمای هوای داخل کانال نیز اهمیت دارد. در سیستمهای سرمایشی و گرمایشی، باید محدوده دمای کاری اعلامشده توسط تولیدکننده با شرایط واقعی سیستم تطابق داشته باشد.
در پروژههای خاص صنعتی نیز باید مقاومت مواد تشکیلدهنده کانال در برابر دما، رطوبت و شرایط محیطی بررسی شود.
نقش عایق در کانال فلکسیبل هواساز
در سیستمهای تهویه مطبوع، اختلاف دمای هوای داخل کانال با محیط میتواند باعث انتقال حرارت شود. اگر هوای عبوری سرد باشد و سطح خارجی کانال به دمایی پایینتر از نقطه شبنم برسد، احتمال تشکیل میعان افزایش پیدا میکند.
استفاده از کانال فلکسیبل عایقدار میتواند در کنترل این مسئله مؤثر باشد. عایق حرارتی، انتقال حرارت بین هوای داخل کانال و محیط را کاهش میدهد و در طراحی مناسب میتواند به کنترل دمای سطح خارجی کمک کند.
در اینجا کیفیت عایق اهمیت زیادی دارد. به همین دلیل در پروژههایی که عملکرد حرارتی و کنترل رطوبت مهم است، استفاده از ساختارهای عایقکاری مناسب و اجرای دقیق اتصالات باید همزمان در نظر گرفته شود.
آیا عایق الاستومریک برای کانال فلکسیبل مناسب است؟
عایقهای الاستومریک به دلیل ساختار سلولبسته، انعطافپذیری و مقاومت مناسب در برابر نفوذ بخار آب، در بسیاری از کاربردهای تأسیساتی استفاده میشوند.
در پروژههایی که کنترل میعان و رطوبت اهمیت دارد، ساختار سلولبسته میتواند مزیت مهمی باشد. البته انتخاب نوع و ضخامت عایق باید با توجه به دمای هوا، شرایط محیطی و الزامات پروژه انجام شود.
نکته مهم این است که عایقکاری موفق فقط به جنس عایق وابسته نیست. درزها، اتصالات و نقاط نفوذ نیز باید بهدرستی اجرا شوند تا پیوستگی سیستم حفظ شود.
اصول نصب کانال فلکسیبل برای هواساز
نصب صحیح، مستقیماً بر افت فشار و عملکرد سیستم تأثیر میگذارد.
کانال را بیش از حد خم نکنید
خم شدید باعث افزایش مقاومت در برابر جریان هوا میشود. شعاع خم باید تا حد امکان مناسب و مسیر بهصورت نرم طراحی شود.
از ایجاد زاویههای تند، پیچش و تغییر جهت ناگهانی باید اجتناب کرد.
کانال را کاملاً باز و کشیده نصب کنید
کانال فلکسیبل در حالت فشرده معمولاً دارای چینهای بیشتری است. اگر کانال در زمان نصب به اندازه کافی باز نشود، سطح داخلی مؤثر کاهش یافته و مقاومت جریان افزایش پیدا میکند.
به همین دلیل کانال باید تا حد امکان مطابق طول مورد نیاز کشیده و بدون افتادگی قابلتوجه نصب شود.

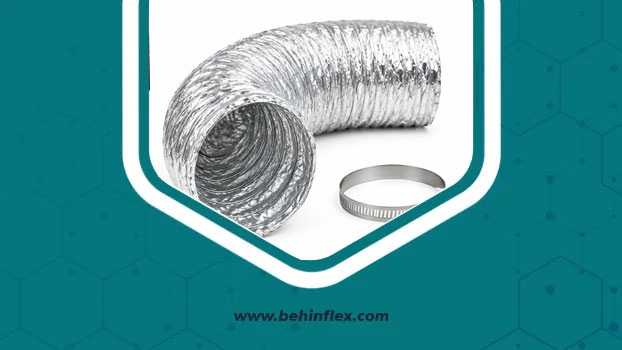

اتصالات را محکم و آببندی کنید
محل اتصال کانال به هواساز، رابط، دریچه یا کانال اصلی یکی از نقاط حساس سیستم است. هرگونه نشتی هوا میتواند بخشی از ظرفیت هوادهی را از بین ببرد.
اتصالات باید با روش مناسب ثابت و در صورت نیاز آببندی شوند.
از ساپورت مناسب استفاده کنید
فاصله و نوع نگهدارنده باید بهگونهای باشد که وزن کانال باعث افتادگی شدید یا ایجاد خمهای ناخواسته نشود.
افتادگی طولانیمدت میتواند شکل مسیر جریان را تغییر دهد و مقاومت سیستم را افزایش دهد.
اشتباهات رایج در استفاده از کانال فلکسیبل
برخی خطاها در ظاهر ساده هستند اما میتوانند عملکرد کل سیستم را تحت تأثیر قرار دهند:
- استفاده از کانال با قطر نامناسب
- انتخاب محصول بدون توجه به فشار کاری
- استفاده بیش از حد از کانال فلکسیبل در مسیرهای طولانی
- ایجاد خمهای تند و متعدد
- نصب کانال بهصورت فشرده و چروکیده
- ایجاد افتادگی بین نقاط نگهدارنده
- آببندی ضعیف اتصالات
- انتخاب کانال بدون توجه به دمای هوا
- بیتوجهی به نیاز سیستم به عایق حرارتی
- استفاده از محصول نامتناسب با شرایط محیطی
- عدم بررسی مشخصات فنی تولیدکننده
بسیاری از مشکلاتی که به اشتباه به «ضعف دستگاه هواساز» نسبت داده میشوند، ممکن است از طراحی یا اجرای نامناسب شبکه کانال ناشی شوند.
چکلیست خرید و اجرای کانال فلکسیبل
پیش از سفارش محصول، این موارد را بررسی کنید:
-
قطر مورد نیاز مشخص شده است.
-
دبی هوای مسیر مشخص است.
-
فشار کاری سیستم بررسی شده است.
-
دمای هوای عبوری مشخص است.
-
طول تقریبی هر مسیر مشخص شده است.
-
مسیر دارای خمهای شدید نیست.
-
نیاز به کانال عایقدار بررسی شده است.
-
نوع عایق با شرایط پروژه سازگار است.
-
روش اتصال به هواساز مشخص است.
-
محل نصب ساپورتها مشخص شده است.
-
تجهیزات آببندی اتصالات در نظر گرفته شدهاند.
-
مشخصات فنی محصول قبل از خرید بررسی شده است.
راهنمای خرید کانال فلکسیبل
برای خرید کانال فلکسیبل، ابتدا باید مشخص کنید محصول برای چه بخش از سیستم تهویه استفاده خواهد شد. خرید صرفاً بر اساس متراژ یا قطر میتواند باعث انتخاب محصولی نامتناسب با شرایط واقعی شود.
برای پروژههای هواساز بهتر است اطلاعات زیر را هنگام استعلام قیمت در اختیار فروشنده قرار دهید:
- قطر مورد نیاز
- متراژ تقریبی
- عایقدار یا بدون عایق بودن
- دمای کاری
- نوع کاربرد
- فشار کاری در صورت وجود اطلاعات طراحی
- محل نصب
- تعداد اتصالات و مسیرهای پیچیده
اگر بین چند مدل کانال فلکسیبل مردد هستید، ارائه این اطلاعات به کارشناس فروش امکان انتخاب دقیقتر را فراهم میکند.
برای مشاهده محصولات مرتبط، بررسی گزینههای موجود و استعلام قیمت کانال فلکسیبل میتوانید به فروشگاه بهین فلکس مراجعه کنید. بهین فلکس بهعنوان مرجع تخصصی محصولات عایق و تجهیزات مرتبط با عایقکاری، میتواند در انتخاب محصول متناسب با نیاز پروژه نیز راهنمایی ارائه کند.
نگهداری کانال فلکسیبل پس از نصب
کانال فلکسیبل نیز مانند سایر اجزای سیستم تهویه به بازرسی دورهای نیاز دارد. پارگی، جداشدگی اتصالات، افتادگی، آسیب عایق یا نفوذ رطوبت میتواند عملکرد سیستم را کاهش دهد.
در بازدیدهای دورهای بهتر است موارد زیر بررسی شوند:
- سلامت روکش خارجی
- وضعیت اتصالات
- وجود پارگی یا سوراخ
- افتادگی بیش از حد
- وضعیت عایق
- نشانههای میعان
- نشتی قابل مشاهده هوا
- تغییر شکل غیرطبیعی کانال
در صورت مشاهده افت محسوس جریان هوا یا افزایش صدای سیستم، بررسی مسیر کانال نیز باید در کنار بررسی فن، فیلتر و سایر اجزای هواساز انجام شود.
جمعبندی
کانال فلکسیبل یکی از راهکارهای کاربردی برای ایجاد مسیرهای انعطافپذیر در سیستمهای تهویه و اتصال بخشهایی از شبکه به دستگاه هواساز است. سرعت نصب، انعطافپذیری و امکان عبور از فضاهای محدود، از مهمترین مزایای آن محسوب میشوند.
با این حال، انتخاب صحیح کانال به قطر، طول مسیر، فشار کاری، دمای هوا، نوع عایق و شرایط نصب وابسته است. کانال نباید بیش از حد خم یا فشرده شود و اتصالات نیز باید بهصورت اصولی نصب و در صورت نیاز آببندی شوند.
در سیستمهایی که هوای سرد یا گرم منتقل میشود، استفاده از کانال فلکسیبل عایقدار میتواند به کنترل انتقال حرارت کمک کند. انتخاب عایق مناسب و اجرای صحیح آن نیز برای کاهش ریسک میعان اهمیت دارد.
برای بررسی مدلهای مناسب، مقایسه محصولات و استعلام قیمت کانال فلکسیبل و محصولات عایقکاری میتوانید به سایت بهین فلکس (behinflex) مراجعه کنید و مشخصات پروژه را برای دریافت مشاوره تخصصی ارائه دهید.
سوالات متداول
کانال فلکسیبل برای اتصال به هواساز مناسب است؟
بله. کانال فلکسیبل میتواند برای اتصال هواساز به بخشهایی از شبکه کانال، دریچهها و دیفیوزرها استفاده شود؛ بهخصوص زمانی که مسیر کوتاه و دارای محدودیت فضایی یا تغییر جهت باشد.
آیا کانال فلکسیبل عایقدار بهتر از مدل بدون عایق است؟
این موضوع به کاربرد بستگی دارد. برای مسیرهایی که اختلاف دمای قابلتوجهی با محیط دارند، مدل عایقدار میتواند به کاهش انتقال حرارت و کنترل میعان کمک کند؛ اما در همه کاربردها الزاماً به عایق یکسان نیاز نیست.
آیا کانال فلکسیبل باعث افت فشار میشود؟
هر کانال باعث ایجاد مقاومت در مسیر جریان میشود. در کانال فلکسیبل، خم شدید، فشردگی، افتادگی، طول زیاد و چینخوردگی میتوانند افت فشار را افزایش دهند. نصب کشیده و صحیح برای کاهش این اثر اهمیت دارد.
کانال فلکسیبل را تا چه اندازه میتوان خم کرد؟
میزان مجاز خم به نوع و ساختار محصول بستگی دارد. بهطور کلی باید از خمهای تند و پیچش شدید اجتناب کرد و مسیر را با شعاع مناسب طراحی کرد تا مقاومت جریان افزایش پیدا نکند.
هنگام خرید کانال فلکسیبل چه اطلاعاتی لازم است؟
قطر، متراژ، دمای کاری، فشار سیستم، عایقدار یا بدون عایق بودن، محل نصب و نوع کاربرد از مهمترین اطلاعات هستند. ارائه این مشخصات به فروشنده، انتخاب دقیقتر محصول را امکانپذیر میکند.
از کجا میتوان کانال فلکسیبل مناسب هواساز خرید؟
برای مشاهده محصولات، بررسی گزینههای مرتبط و استعلام قیمت میتوانید به فروشگاه بهین فلکس مراجعه کنید و مشخصات فنی پروژه را برای دریافت مشاوره ارائه دهید.
