عایقکاری پمپ آب و تجهیزات جانبی
عایقکاری پمپ آب و تجهیزات جانبی
پمپ آب یکی از تجهیزات مهم در بسیاری از سیستمهای تأسیساتی، موتورخانهها، ساختمانهای مسکونی، تجاری و صنعتی است. اگرچه در نگاه اول عایقکاری بیشتر برای لولهها و کانالها مطرح میشود، اما برخی اجزای مرتبط با پمپ نیز در شرایط مشخص به حفاظت حرارتی، کنترل میعان یا کاهش انتقال صدا نیاز دارند.
عایقکاری پمپ آب یک عملیات واحد و یکسان برای همه پروژهها نیست. نوع پمپ، دمای سیال، دمای محیط، رطوبت، محل نصب، جنس تجهیزات و هدف عایقکاری تعیین میکنند که کدام قسمت باید عایق شود و چه نوع عایقی برای آن مناسب است.
در این میان، عایقهای الاستومری به دلیل انعطافپذیری، ساختار سلولبسته و قابلیت استفاده در بسیاری از تجهیزات تأسیساتی، یکی از گزینههای کاربردی برای عایقکاری بخشهای مرتبط با پمپ محسوب میشوند.
عایقکاری پمپ آب با هدف جلوگیری از اتلاف حرارت، کنترل تشکیل میعان، محافظت از تجهیزات و در برخی کاربردها کاهش انتقال صدا انجام میشود. معمولاً بدنه موتور الکتریکی و نقاط دارای تهویه نباید بهصورت غیراصولی پوشانده شوند. عایقکاری بیشتر روی لولههای متصل، اتصالات، شیرآلات و بخشهای مستعد میعان انجام میشود. عایق الاستومری سلولبسته برای بسیاری از این کاربردها گزینهای مناسب است، مشروط بر اینکه با شرایط کاری تجهیز سازگار باشد.
عایقکاری پمپ آب دقیقاً به چه معناست؟
اصطلاح «عایقکاری پمپ آب» ممکن است برای چند عملیات متفاوت استفاده شود. در یک پروژه ممکن است هدف، عایقکاری لوله مکش و رانش پمپ باشد و در پروژهای دیگر، کنترل میعان روی قسمتهایی از مجموعه پمپاژ مورد نظر باشد.
به همین دلیل، نخستین مرحله تعیین هدف عایقکاری است. عایقکاری حرارتی، ضدتعریق، صوتی و حفاظت در برابر شرایط محیطی، نیازمند طراحی و مصالح متفاوتی هستند.
در اغلب سیستمهای تأسیساتی، عایقکاری مستقیم موتور پمپ بدون توجه به الزامات تهویه و دفع حرارت توصیه نمیشود. موتور و اجزای مکانیکی ممکن است برای خنککاری به گردش هوا نیاز داشته باشند و پوشاندن نامناسب آنها میتواند عملکرد تجهیز را مختل کند.
اهداف اصلی عایقکاری مجموعه پمپ
بسته به نوع سیستم، عایقکاری میتواند اهداف زیر را دنبال کند:
- کاهش انتقال حرارت بین سیال و محیط
- جلوگیری یا کاهش تشکیل میعان روی سطوح سرد
- کاهش اتلاف انرژی در خطوط متصل به پمپ
- محافظت از تجهیزات و خطوط در برابر شرایط محیطی
- کنترل نسبی انتقال صدا در برخی کاربردها
- کاهش ریسک خوردگی ناشی از میعان روی سطوح فلزی
- کمک به حفظ شرایط دمایی سیال
بنابراین، قبل از خرید عایق باید مشخص شود که هدف اصلی پروژه چیست.
چرا عایقکاری لولهها و اتصالات اطراف پمپ اهمیت دارد؟
یکی از نقاطی که در اجرای تأسیسات نادیده گرفته میشود، فاصله بین لوله عایقشده و تجهیزات متصل به آن است. اگر مسیر لوله عایق باشد اما فلنج، شیر، اتصالات یا بخشهایی از خط بدون حفاظت باقی بمانند، پیوستگی عایق حرارتی از بین میرود.
این مسئله در خطوط آب سرد اهمیت بیشتری دارد. زمانی که سطح خارجی تجهیز یا لوله به دمایی پایینتر از نقطه شبنم هوای اطراف برسد، بخار آب موجود در هوا میتواند روی سطح به مایع تبدیل شود.
میعان چه آسیبی ایجاد میکند؟
تشکیل مداوم قطرات آب روی تجهیزات میتواند باعث ایجاد مشکلاتی مانند موارد زیر شود:
- خوردگی سطح فلزی
- آسیب به پوششهای محافظ
- ایجاد رطوبت در موتورخانه
- لکه و خرابی مصالح اطراف
- افزایش احتمال لغزندگی کف
- کاهش عمر برخی اجزای فلزی
در چنین شرایطی، عایق سلولبسته همراه با آببندی صحیح درزها میتواند به کنترل انتقال بخار آب و کاهش تشکیل میعان کمک کند.
کدام قسمتهای مجموعه پمپ را باید عایق کرد؟
پاسخ به این سؤال به نوع پمپ و سیستم بستگی دارد. بهصورت کلی، بخشهایی که در معرض اختلاف دمای قابلتوجه با محیط هستند، کاندید بررسی برای عایقکاریاند.

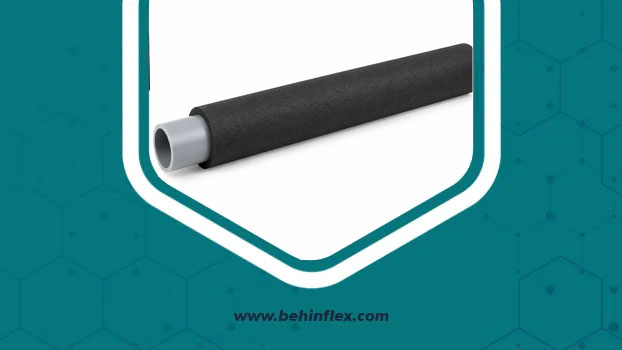

لوله مکش و رانش
لولههای متصل به پمپ معمولاً اولین بخشهایی هستند که باید بررسی شوند. در سیستمهای آب سرد، عایقکاری صحیح این خطوط علاوه بر کنترل اتلاف حرارت، برای جلوگیری از میعان اهمیت دارد.
در سیستمهای آب گرم نیز عایق میتواند انتقال حرارت به محیط را کاهش دهد.

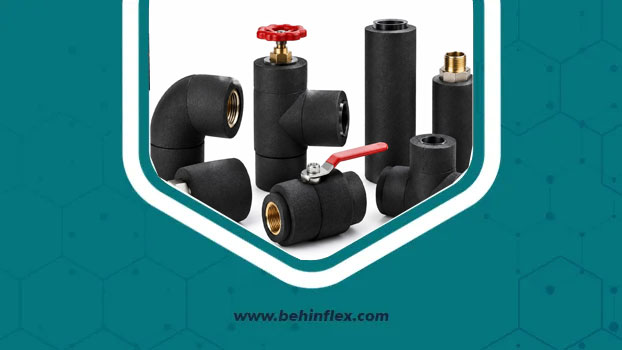

شیرآلات و اتصالات
شیرها، فلنجها، زانوها، سهراهیها و سایر اتصالات نباید بدون بررسی رها شوند. اگر این قسمتها در شرایطی مشابه لوله قرار دارند، بهتر است پیوستگی عایق در آنها نیز حفظ شود.
برای شیرهایی که نیاز به بازدید یا تعمیر دورهای دارند، میتوان از روشهای عایقکاری قابل باز شدن استفاده کرد.

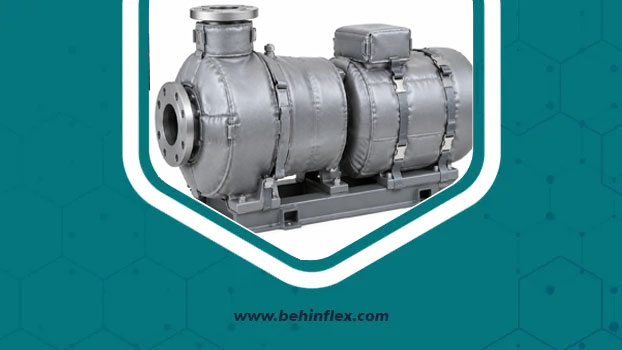

بدنه پمپ
بدنه پمپ در برخی کاربردها ممکن است نیازمند عایق باشد، اما این موضوع عمومی نیست. دمای کاری، نوع پمپ، جنس بدنه و الزامات سازنده باید بررسی شود.
در پمپهای دارای موتور الکتریکی، پوشاندن موتور یا مسیرهای تهویه بدون دستورالعمل سازنده میتواند نامناسب باشد.
تجهیزات جانبی
بسته به پروژه، تجهیزات زیر نیز باید بررسی شوند:
- صافیها
- شیرهای کنترلی
- فلنجها
- لرزهگیرها
- اتصالات انعطافپذیر
- مبدلهای حرارتی نزدیک پمپ
- بخشهایی از لولهکشی که مستقیماً به پمپ متصل هستند
عایق الاستومری چه نقشی در عایقکاری پمپ آب دارد؟
عایق الاستومری معمولاً از مواد انعطافپذیر با ساختار سلولبسته تولید میشود و در قالب لولهای، ورقهای یا رول عرضه میشود.
ساختار سلولبسته باعث میشود این نوع عایق برای کاربردهایی که کنترل انتقال حرارت و رطوبت اهمیت دارد، گزینهای قابل بررسی باشد.
یکی از مزیتهای مهم عایق الاستومری، انعطافپذیری آن است. این ویژگی امکان اجرای عایق روی مسیرهای مختلف، زانوها و برخی اتصالات را آسانتر میکند.
مزایای عایق الاستومری در اطراف پمپ
مهمترین مزایا عبارتاند از:
- انعطافپذیری مناسب برای مسیرهای تأسیساتی
- ساختار سلولبسته
- قابلیت اجرای نسبتاً آسان
- امکان برش و شکلدهی در محل پروژه
- مناسب بودن برای کنترل میعان در کاربردهای طراحیشده
- امکان استفاده در ضخامتهای مختلف
- قابلیت ترکیب با سیستمهای روکش و حفاظت مکانیکی
البته این مزایا به معنی مناسب بودن یک محصول برای تمام پمپها نیست. مشخصات فنی محصول باید با شرایط واقعی سیستم تطبیق داده شود.
مقایسه عایقهای رایج برای تجهیزات پمپاژ
انتخاب عایق باید بر اساس کاربرد انجام شود. جدول زیر یک مقایسه کلی است:
| نوع عایق | انعطافپذیری | کنترل رطوبت | اجرای روی اتصالات | کاربرد متداول |
|---|---|---|---|---|
| الاستومری سلولبسته | بالا | مناسب | مناسب | لوله و تجهیزات تأسیساتی |
| پلیاتیلن فومی | بالا | مناسب | مناسب | کاربردهای سبکتر |
| پشم سنگ | متوسط | نیازمند حفاظت | متوسط | سیستمهای حرارتی و صنعتی |
| فایبرگلاس | متوسط | نیازمند روکش | متوسط | برخی تجهیزات تأسیساتی |
| عایقهای سخت | پایینتر | وابسته به سیستم | دشوارتر | کاربردهای صنعتی خاص |
این مقایسه صرفاً برای شناخت اولیه است. انتخاب نهایی باید با توجه به دمای کاری، رطوبت، ضخامت مورد نیاز و مشخصات فنی محصول انجام شود.
چگونه ضخامت عایق پمپ و لولههای متصل را انتخاب کنیم؟
ضخامت عایق یک عدد ثابت برای تمام پروژهها نیست. برای انتخاب صحیح باید شرایط حرارتی سیستم مشخص باشد.
مهمترین پارامترها عبارتاند از:
- دمای سیال.
- دمای محیط.
- رطوبت نسبی.
- قطر لوله یا تجهیز.
- هدف عایقکاری.
- محل نصب.
- میزان تماس با هوای آزاد.
- احتمال تشکیل میعان.
- مشخصات حرارتی عایق.
- الزامات استاندارد یا طراحی پروژه.
در سیستمهای آب سرد، ممکن است هدف اصلی جلوگیری از رسیدن دمای سطح عایق به نقطه شبنم باشد. در این حالت، تنها کاهش اتلاف حرارت کافی نیست و کنترل بخار آب اهمیت ویژهای پیدا میکند.
در سیستمهای آب گرم، هدف بیشتر میتواند کاهش انتقال حرارت و افزایش بازده انرژی باشد.
روش صحیح عایقکاری پمپ آب
اجرای صحیح باید از مرحله آمادهسازی تا بازرسی نهایی کنترل شود.
مرحله اول: شناسایی اجزای قابل عایقکاری
ابتدا مسیر لوله، اتصالات، شیرها و تجهیزات جانبی را مشخص کنید. قسمتهایی که نباید پوشانده شوند، مانند مسیرهای تهویه یا نقاط مورد نیاز برای سرویس، باید از ابتدا در نقشه اجرایی لحاظ شوند.
مرحله دوم: تمیز کردن سطح
سطح باید تمیز و خشک باشد. آلودگی، روغن و رطوبت میتوانند کیفیت چسبندگی یا آببندی را کاهش دهند.
در سطوح فلزی نیز بهتر است وضعیت خوردگی و پوشش سطح بررسی شود.
مرحله سوم: اندازهگیری
قطر خارجی لوله و ابعاد بخشهای مورد نظر را اندازهگیری کنید. برای تجهیزات پیچیده، ابتدا الگوی برش تهیه و سپس عایق اجرا شود.
مرحله چهارم: برش و نصب
عایق باید با برش دقیق روی سطح قرار گیرد. کشیدن بیش از حد عایق یا فشردهسازی غیرضروری آن میتواند ضخامت مؤثر را تغییر دهد.
مرحله پنجم: آببندی درزها
در سیستمهایی که کنترل میعان اهمیت دارد، درزها باید بهصورت پیوسته و مطابق دستورالعمل تولیدکننده آببندی شوند.
یک شکاف کوچک ممکن است اجازه ورود هوای مرطوب را به سطح سرد بدهد و عملکرد سیستم را کاهش دهد.
مرحله ششم: بررسی نهایی
بعد از نصب، تمام مسیر را بررسی کنید. نقاط اتصال، محل برش، درزهای طولی، فلنجها و اتصالات باید از نظر پیوستگی عایق کنترل شوند.
عایقکاری پمپ آب برای کاهش صدا
عایق حرارتی و عایق صوتی یکسان نیستند. این نکته در پروژههایی که با صدای پمپ مشکل دارند، اهمیت زیادی دارد.
صدای پمپ ممکن است از طریق هوا، سازه یا لولهها منتقل شود. بنابراین پوشاندن بدنه پمپ با عایق حرارتی الزاماً مشکل صوتی را حل نمیکند.
برای کاهش صدای انتقالیافته از سیستم، باید عواملی مانند موارد زیر بررسی شوند:
- لرزهگیرهای مناسب
- اتصال صحیح پمپ به پایه
- تراز بودن تجهیز
- وضعیت یاتاقانها
- ارتعاشات مکانیکی
- انتقال ارتعاش از طریق لولهها
- نوع اتصالات انعطافپذیر
اگر هدف اصلی پروژه کاهش صداست، باید یک راهکار آکوستیکی مستقل طراحی شود.
اشتباهات رایج هنگام عایقکاری پمپ آب
پوشاندن موتور بدون توجه به تهویه
موتورهای الکتریکی ممکن است برای دفع حرارت به جریان هوا نیاز داشته باشند. عایقکاری نباید مسیر خنککاری یا تهویه طراحیشده تجهیز را مسدود کند.
عایقکاری ناقص اتصالات
اگر لوله عایق شده اما فلنج و شیر کاملاً بدون عایق ماندهاند، ممکن است پیوستگی حرارتی مطلوب ایجاد نشود.
استفاده از عایق نامناسب برای دمای کاری
هر عایقی محدوده دمای کاری مشخصی دارد. استفاده خارج از محدوده توصیهشده میتواند عملکرد و عمر محصول را کاهش دهد.
بیتوجهی به آببندی
در سیستمهای سرد، صرفاً ضخیم بودن عایق کافی نیست. کنترل نفوذ بخار و آببندی درزها بخش مهمی از اجرای صحیح است.
ایجاد فشار روی اجزای متحرک
عایق نباید باعث اختلال در عملکرد قطعات متحرک، شیرها یا نقاطی شود که برای سرویس و تعمیر طراحی شدهاند.
چکلیست اجرای عایقکاری پمپ آب
پیش از تحویل پروژه، موارد زیر را کنترل کنید:
-
هدف اصلی عایقکاری مشخص شده است.
-
دمای سیال و محیط مشخص شدهاند.
-
نوع عایق با شرایط کاری تطبیق داده شده است.
-
ضخامت مناسب انتخاب شده است.
-
قطر لولهها دقیق اندازهگیری شده است.
-
مسیرهای مکش و رانش بررسی شدهاند.
-
شیرها و فلنجها تعیین تکلیف شدهاند.
-
درزهای عایق بهدرستی آببندی شدهاند.
-
موتور و مسیرهای تهویه بدون مجوز پوشانده نشدهاند.
-
نقاط مورد نیاز برای تعمیرات قابل دسترسی هستند.
-
عایق در برابر آسیب مکانیکی محافظت شده است.
-
کل مجموعه پس از اجرا بازرسی شده است.
راهنمای خرید عایق برای پمپ آب
برای خرید عایق مناسب، ابتدا مشخص کنید قرار است کدام قسمت عایق شود. خرید عایق بدون اطلاع از قطر لوله، ضخامت مورد نیاز و شرایط دمایی میتواند باعث افزایش هزینه یا عملکرد نامناسب شود.
برای لولهها، قطر داخلی عایق یکی از مشخصات اصلی است. برای بدنهها و تجهیزات غیرمدور، ابعاد سطح و روش اجرای عایق باید از قبل بررسی شود.
در مرحله بعد، به مشخصات فنی مانند ضریب هدایت حرارتی، محدوده دمای کاری، ساختار سلولبسته، مقاومت در برابر رطوبت و الزامات نصب توجه کنید.
همچنین اگر تجهیزات در فضای بیرونی قرار دارند، احتمال آسیب مکانیکی و شرایط محیطی را در نظر بگیرید و در صورت نیاز از روکش محافظ استفاده کنید.
بهین فلکس (behinflex) بهعنوان مرجع تخصصی عایقهای الاستومریک، میتواند برای انتخاب عایق مناسب لولهها و تجهیزات تأسیساتی، بررسی مشخصات فنی و دریافت مشاوره مورد استفاده قرار گیرد. برای مشاهده محصولات و استعلام قیمت عایق الاستومری میتوانید به فروشگاه بهین فلکس مراجعه کنید.
نگهداری عایق پس از نصب
بعد از اجرای عایقکاری پمپ آب، بازرسی دورهای اهمیت دارد. در موتورخانهها ممکن است تعمیرات، جابهجایی تجهیزات یا تماس مکانیکی باعث آسیب به عایق شود.
پارگی، جدا شدن درزها، فشردگی عایق و نفوذ رطوبت باید در بازدیدهای دورهای بررسی شوند.
در سیستمهای آب سرد، مشاهده قطرات آب روی سطح عایق یا تجهیزات میتواند نشانهای از نقص در عایقکاری یا آببندی باشد. این مشکل بهتر است سریع بررسی شود تا از گسترش آسیب جلوگیری شود.
جمعبندی
عایقکاری پمپ آب صرفاً به معنای پوشاندن بدنه پمپ با عایق نیست. در یک اجرای مهندسی، ابتدا هدف عایقکاری مشخص میشود و سپس لولهها، اتصالات، شیرآلات، فلنجها و تجهیزات جانبی بر اساس دمای کاری و شرایط محیطی بررسی میشوند.
عایق الاستومری سلولبسته برای بسیاری از کاربردهای مرتبط با لولهکشی و تجهیزات تأسیساتی، بهویژه در کنترل انتقال حرارت و میعان، گزینهای کاربردی است. بااینحال، موتور پمپ و مسیرهای تهویه آن نباید بدون بررسی الزامات سازنده پوشانده شوند.
انتخاب ضخامت، سایز و نوع عایق نیز باید بر اساس مشخصات واقعی پروژه انجام شود. استفاده از محصول مناسب همراه با اجرای دقیق درزها و اتصالات، نقش مهمی در عملکرد نهایی سیستم دارد.
برای بررسی انواع عایقهای الاستومریک، دریافت مشاوره تخصصی و استعلام قیمت، میتوانید به بهین فلکس (behinflex) مراجعه کنید. همچنین برای مشاهده محصولات و دستهبندیهای مرتبط، فروشگاه بهین فلکس مرجع مناسبی برای شروع انتخاب محصول است.
سوالات متداول
آیا خود موتور پمپ آب را باید عایق کرد؟
معمولاً عایقکاری موتور بهصورت عمومی توصیه نمیشود؛ زیرا موتور برای دفع حرارت و تهویه به شرایط مشخصی نیاز دارد. بخشهای قابل عایقکاری باید بر اساس طراحی تجهیز و دستورالعمل سازنده تعیین شوند.
بهترین عایق برای لولههای متصل به پمپ آب چیست؟
عایق الاستومری سلولبسته یکی از گزینههای متداول برای بسیاری از کاربردهای تأسیساتی است. انتخاب نهایی به دمای سیال، شرایط محیطی، ضخامت مورد نیاز و مشخصات فنی محصول بستگی دارد.
آیا عایقکاری پمپ آب باعث کاهش صدای پمپ میشود؟
عایق حرارتی الزاماً عایق صوتی نیست. برای کاهش صدای پمپ باید ارتعاشات، پایه، لرزهگیرها و مسیر انتقال صدا از طریق لولهها نیز بررسی شوند.
آیا شیرآلات و فلنجهای کنار پمپ هم باید عایق شوند؟
اگر این اجزا در محدودهای قرار دارند که کنترل حرارت یا میعان اهمیت دارد، باید برای آنها نیز راهکار عایقکاری مناسب در نظر گرفته شود. در شیرهای نیازمند سرویس، عایق قابل باز شدن میتواند کاربردی باشد.
ضخامت عایق پمپ آب را چگونه انتخاب کنیم؟
ضخامت بر اساس دمای سیال، دمای محیط، رطوبت، قطر لوله یا تجهیز، هدف عایقکاری و مشخصات حرارتی محصول تعیین میشود. یک ضخامت ثابت برای تمام پروژهها وجود ندارد.
