کانال فلکسیبل در مسیرهای طولانی؛ چه نکاتی مهم است؟
کانال فلکسیبل در مسیرهای طولانی
چه نکاتی مهم است؟
استفاده از کانال فلکسیبل در سیستمهای تهویه مطبوع، بهخصوص در مسیرهایی که عبور کانال سخت یا اجرای کانالکشی ثابت دشوار است، مزایای زیادی دارد. انعطافپذیری، وزن نسبتاً پایین و امکان عبور از مسیرهای دارای پیچوخم باعث شده است این نوع کانال در بسیاری از پروژههای ساختمانی و تأسیساتی مورد استفاده قرار گیرد.
اما زمانی که صحبت از کانال فلکسیبل در مسیرهای طولانی است، موضوع فقط انتخاب یک کانال با قطر مناسب نیست. افزایش طول مسیر میتواند افت فشار، کاهش دبی هوا، افزایش تعداد اتصالات و حساسیت سیستم به نحوه نصب را بیشتر کند. به همین دلیل، طراحی مسیر، نوع کانال، وضعیت عایق، شعاع خم و نحوه مهاربندی اهمیت ویژهای پیدا میکند.
اگر کانال فلکسیبل بدون توجه به این عوامل نصب شود، حتی محصولی باکیفیت نیز ممکن است عملکرد مورد انتظار را ارائه نکند. در این مقاله، مهمترین نکات فنی برای انتخاب و اجرای کانال فلکسیبل در مسیرهای طولانی را بررسی میکنیم.
در مسیرهای طولانی، کانال فلکسیبل به دلیل افزایش اصطکاک و افت فشار به طراحی دقیقتری نیاز دارد. افزایش طول، تعداد خمها، فشردگی کانال و کاهش سطح مقطع مؤثر میتواند دبی هوا را کاهش دهد. انتخاب قطر صحیح، کشیدن مناسب کانال، کاهش زانوهای غیرضروری، آببندی اتصالات و استفاده از عایق متناسب با شرایط محیط از مهمترین عوامل عملکرد مناسب کانال فلکسیبل در مسیرهای طولانی هستند.
چرا مسیر طولانی برای کانال فلکسیبل چالشبرانگیز است؟
هر کانال انتقال هوا در برابر جریان هوا مقاومت ایجاد میکند. این مقاومت به عواملی مانند طول مسیر، قطر، زبری سطح داخلی، سرعت هوا، تغییر مسیرها و اتصالات بستگی دارد.
در کانال فلکسیبل، نحوه نصب نیز اهمیت زیادی دارد. این کانال برخلاف کانالهای سخت، میتواند در اثر فشردگی یا خمشدن بیش از حد، سطح مقطع واقعی خود را از دست بدهد. در نتیجه، مسیر عبور هوا کوچکتر شده و افت فشار افزایش پیدا میکند.
در مسیرهای کوتاه ممکن است اثر یک خم یا مقدار محدودی فشردگی کمتر محسوس باشد، اما در مسیرهای طولانی، مجموع این عوامل میتواند بر عملکرد سیستم اثر قابلتوجهی بگذارد.
مهمترین عوامل افزایش افت فشار
- افزایش طول کانال
- کاهش قطر کانال نسبت به نیاز سیستم
- وجود خمهای متعدد و تند
- فشرده یا لهشدن کانال
- کشیدهنشدن کامل کانال فلکسیبل
- وجود اتصالات نامناسب
- آببندی ضعیف در محل اتصال
- افزایش بیش از حد سرعت جریان هوا
- انتخاب نامناسب مسیر عبور کانال
به همین دلیل، در پروژههای دارای مسیر طولانی باید کانالکشی بهعنوان یک بخش مهندسیشده از سیستم تهویه در نظر گرفته شود، نه صرفاً یک مسیر انعطافپذیر برای انتقال هوا.
طولانی بودن مسیر کانال فلکسیبل چه اثری بر عملکرد دارد؟
مهمترین اثر افزایش طول، افزایش مقاومت مسیر در برابر جریان هواست. هرچه هوا مسافت بیشتری را داخل کانال طی کند، اصطکاک بیشتری ایجاد میشود و فشار موردنیاز برای حفظ جریان افزایش پیدا میکند.
اگر فن یا دستگاه تهویه برای چنین افت فشاری طراحی نشده باشد، ممکن است دبی هوای واقعی در انتهای مسیر کمتر از مقدار مورد انتظار شود. این مسئله در سیستمهایی که چند دریچه یا چند شاخه دارند، اهمیت بیشتری پیدا میکند.
بنابراین، طول کانال باید از همان مرحله طراحی بررسی شود. کوتاهکردن مسیر تا حد امکان و جلوگیری از تغییر مسیرهای غیرضروری میتواند به کاهش مقاومت سیستم کمک کند.
آیا میتوان یک کانال فلکسیبل را بیش از حد طولانی کرد؟
پاسخ به این سؤال به طراحی سیستم بستگی دارد و نمیتوان یک طول ثابت را برای تمام پروژهها تعیین کرد. ظرفیت فن، دبی موردنیاز، قطر کانال، تعداد زانوها، نوع کانال و افت فشار مجاز باید همزمان بررسی شوند.
در یک پروژه ممکن است مسیر طولانی با قطر و طراحی مناسب قابل اجرا باشد، در حالی که همان طول در پروژهای دیگر به دلیل قطر کمتر یا تعداد خمهای بیشتر باعث افت عملکرد شود.
بنابراین معیار صحیح، صرفاً «طول کانال» نیست؛ بلکه مجموع افت فشار مسیر و توان سیستم برای غلبه بر آن است.
انتخاب قطر کانال فلکسیبل برای مسیرهای طولانی
قطر یکی از مهمترین پارامترهای طراحی کانال است. اگر قطر کمتر از مقدار موردنیاز انتخاب شود، سرعت هوا و مقاومت جریان افزایش پیدا میکند.
از طرف دیگر، افزایش بیش از اندازه قطر نیز همیشه بهترین راهحل نیست. کانال بزرگتر فضای بیشتری اشغال میکند و ممکن است اجرای آن در سقف کاذب یا فضاهای محدود دشوار باشد.
بنابراین قطر باید با توجه به دبی طراحی، سرعت جریان، افت فشار مجاز و محدودیتهای معماری انتخاب شود.
رابطه قطر و سرعت هوا
در یک دبی مشخص، کاهش سطح مقطع کانال باعث افزایش سرعت هوا میشود. افزایش سرعت نیز میتواند افت فشار و در برخی شرایط صدای جریان را افزایش دهد.
به همین دلیل، در مسیرهای طولانی معمولاً نمیتوان بدون محاسبه، قطر کانال را کاهش داد تا فضای کمتری اشغال شود. این تصمیم ممکن است هزینه عملکردی سیستم را افزایش دهد.
مقایسه کانال فلکسیبل در مسیر کوتاه و طولانی
| عامل | مسیر کوتاه | مسیر طولانی |
|---|---|---|
| حساسیت به افت فشار | کمتر | بیشتر |
| اهمیت قطر صحیح | زیاد | بسیار زیاد |
| تأثیر خمها | محدودتر | تجمعی و قابلتوجه |
| اهمیت کشیدگی کانال | مهم | بسیار مهم |
| نیاز به طراحی مسیر | متوسط | بالا |
| اهمیت کیفیت اتصالات | زیاد | بسیار زیاد |
| اهمیت عایقکاری | وابسته به شرایط | معمولاً مهمتر |
| ضرورت بررسی دبی هوا | مهم | ضروری |
این جدول نشان میدهد که در مسیرهای طولانی، کیفیت اجرای کانال تقریباً به اندازه مشخصات خود محصول اهمیت پیدا میکند.
نقش کشیدن صحیح کانال فلکسیبل
یکی از نکات مهم در نصب کانال فلکسیبل، بازکردن و کشیدن مناسب آن در طول مسیر است. اگر کانال بیش از اندازه جمعشده نصب شود، چینها و فشردگیهای داخلی میتوانند سطح مقطع مؤثر را کاهش دهند.
کشیدن مناسب کانال باعث میشود شکل طراحیشده آن بهتر حفظ شود و مسیر جریان هوا یکنواختتر باشد.
البته کشیدن بیش از حد نیز صحیح نیست و میتواند به لایههای کانال یا اتصالات آسیب وارد کند. هدف، اجرای کانال در وضعیت استاندارد و بدون افتادگی، پیچخوردگی یا فشردگی غیرضروری است.
اهمیت کاهش خم و زانوی غیرضروری
در مسیرهای طولانی، هر تغییر مسیر میتواند مقاومت اضافی ایجاد کند. بنابراین طراحی مسیر باید بهگونهای باشد که تعداد خمها تا حد امکان کاهش یابد.
خمهای بسیار تند نیز شرایط نامطلوبتری ایجاد میکنند. اگر امکان اصلاح مسیر وجود داشته باشد، بهتر است از خمهای نرمتر و تغییر مسیر تدریجی استفاده شود.
برای اجرای بهتر مسیر چه کارهایی انجام دهیم؟
- مسیر کانال را پیش از اجرا روی نقشه مشخص کنید.
- از کوتاهترین مسیر منطقی استفاده کنید.
- تعداد تغییر جهتها را کاهش دهید.
- از خمهای بسیار تند خودداری کنید.
- کانال را از موانع تیز و نقاط دارای اصطکاک دور نگه دارید.
- محل دریچهها و انشعابات را از ابتدا در طراحی لحاظ کنید.
- نقاط مهاربندی را متناسب با مسیر تعیین کنید.
عایقکاری کانال فلکسیبل در مسیرهای طولانی
در مسیرهایی که هوای سرد یا گرم منتقل میشود، موضوع انتقال حرارت اهمیت زیادی دارد. هرچه طول مسیر بیشتر باشد، سطح تماس بیشتری بین کانال و محیط ایجاد میشود و کنترل حرارتی مسیر اهمیت بیشتری پیدا میکند.
عایقکاری مناسب میتواند انتقال حرارت بین هوای داخل کانال و محیط اطراف را کاهش دهد. در مسیرهای سرمایشی، عایق مناسب همچنین برای کنترل شرایطی که ممکن است به تشکیل تعریق روی سطح خارجی منجر شود، اهمیت دارد.
نوع و ضخامت عایق باید بر اساس دمای کاری، رطوبت محیط، محل نصب و الزامات پروژه انتخاب شود.
چرا عایق الاستومریک گزینه مهمی است؟
عایقهای الاستومریک سلولبسته به دلیل ساختار خود در کاربردهای مختلف تأسیسات مکانیکی و تهویه مطبوع مورد استفاده قرار میگیرند. یکی از ویژگیهای مهم این خانواده از عایقها، مقاومت مناسب در برابر نفوذ بخار آب و عملکرد حرارتی آنهاست.
در مسیرهای طولانی که سطح تماس کانال با محیط افزایش مییابد، طراحی صحیح عایق میتواند اهمیت بیشتری پیدا کند. البته انتخاب ضخامت عایق باید با شرایط واقعی پروژه هماهنگ باشد و صرفاً بر اساس یک مقدار ثابت انجام نشود.
آببندی اتصالات در مسیرهای طولانی

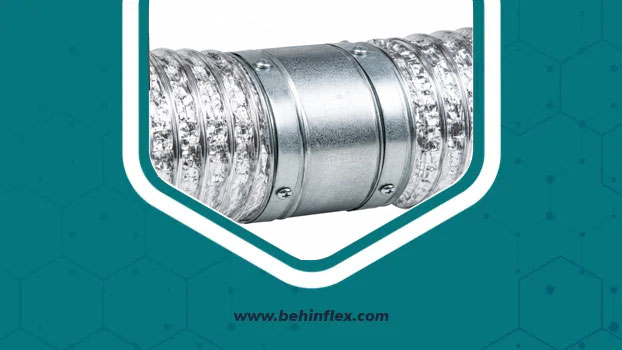

اتصال صحیح کانال به رابطها، دریچهها و سایر اجزا اهمیت زیادی دارد. هرگونه نشتی هوا در طول مسیر میتواند باعث کاهش هوای تحویلی به بخش انتهایی سیستم شود.
در مسیر کوتاه ممکن است میزان نشتی محدودتر باشد، اما در یک سیستم با طول زیاد و تعداد اتصال بیشتر، مجموع نقاط مستعد نشتی افزایش پیدا میکند.
برای همین، محل اتصال باید بهدرستی تثبیت و آببندی شود. همچنین پس از اجرای مسیر، نقاط اتصال قابلدسترسی باید از نظر شلشدن، پارگی یا نشتی بررسی شوند.

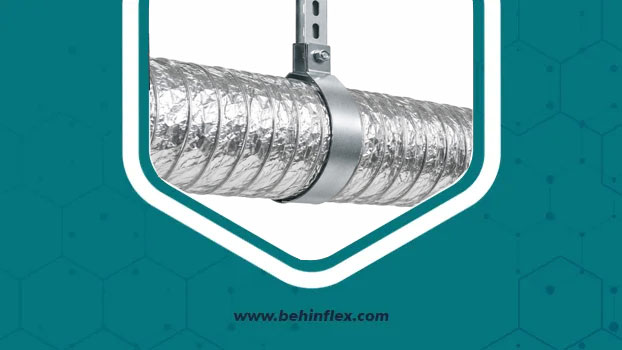

مهاربندی کانال فلکسیبل در مسیرهای طولانی
کانال فلکسیبل نباید در مسیرهای طولانی بدون مهاربندی مناسب رها شود. افتادگی بین نقاط نگهدارنده میتواند باعث ایجاد خم و تغییر شکل ناخواسته شود.
تعداد و فاصله نقاط نگهداری باید با توجه به نوع کانال، وزن، قطر و شرایط نصب تعیین شود. هدف این است که کانال شکل خود را حفظ کند و وزن آن باعث کشش یا فشار غیرطبیعی در اتصالات نشود.
اشتباهات رایج در مهاربندی
- فاصله بیش از حد بین نقاط نگهدارنده
- فشار زیاد بست یا نگهدارنده روی کانال
- ایجاد خم در محل مهاربندی
- آویزانماندن طولانی کانال
- انتقال وزن کانال به دریچه یا اتصال انتهایی
- استفاده از روش نگهداری که به روکش یا عایق آسیب میزند
کانال فلکسیبل عایقدار یا بدون عایق در مسیر طولانی؟
این انتخاب به شرایط پروژه بستگی دارد. اگر کانال در محیطی با دمای نزدیک به هوای عبوری نصب شود، نیاز عایقی ممکن است متفاوت باشد.
اما زمانی که هوای سرد از کانال عبور میکند و کانال در محیط گرم یا مرطوب قرار دارد، عایقکاری اهمیت بیشتری پیدا میکند. در چنین شرایطی، انتخاب کانال عایقدار یا اجرای عایق مناسب باید در طراحی پروژه لحاظ شود.
| شرایط نصب | اهمیت عایقکاری |
|---|---|
| مسیر داخلی با اختلاف دمای کم | وابسته به پروژه |
| انتقال هوای سرد | زیاد |
| محیط گرم و مرطوب | بسیار زیاد |
| عبور از سقف کاذب | وابسته به شرایط محیط |
| مسیر طولانی سرمایشی | زیاد |
| محیط بیرونی | نیازمند بررسی کامل شرایط |
راهنمای خرید کانال فلکسیبل برای مسیرهای طولانی
برای خرید کانال فلکسیبل، اولین قدم مشخصکردن اطلاعات فنی پروژه است. خرید محصول صرفاً بر اساس متراژ یا قیمت میتواند باعث انتخاب نامتناسب شود.
پیش از استعلام قیمت، بهتر است طول مسیر، قطر موردنیاز، نوع سیستم، شرایط نصب، نیاز به عایق و تعداد انشعابات مشخص شده باشد.
در پروژههای تخصصی، مشورت با تأمینکنندهای که اطلاعات فنی محصول را ارائه میکند، میتواند به انتخاب دقیقتر کمک کند. برای بررسی محصولات عایق الاستومریک و تجهیزات مرتبط، میتوانید به فروشگاه بهین فلکس (behinflex) مراجعه و برای استعلام قیمت و مشاوره تخصصی با مجموعه در ارتباط باشید.
چکلیست خرید کانال برای مسیر طولانی
-
طول واقعی مسیر مشخص شده است.
-
قطر کانال بر اساس نیاز سیستم تعیین شده است.
-
ظرفیت هوادهی دستگاه مشخص است.
-
تعداد خمها و انشعابات مشخص شده است.
-
شرایط دمایی محیط بررسی شده است.
-
نیاز به عایقکاری تعیین شده است.
-
نوع و ضخامت عایق بررسی شده است.
-
روش اتصال و آببندی مشخص است.
-
روش مهاربندی کانال پیشبینی شده است.
-
مشخصات فنی و قیمت از تأمینکننده معتبر دریافت شده است.
چه زمانی باید از کانال فلکسیبل در مسیرهای طولانی استفاده کرد؟
کانال فلکسیبل زمانی مزیت بیشتری دارد که انعطافپذیری و سهولت اجرای مسیر موردنیاز باشد. فضاهای دارای محدودیت معماری، سقفهای کاذب و مسیرهایی که عبور کانال سخت در آنها دشوار است، از جمله مواردی هستند که میتوان استفاده از فلکسیبل را بررسی کرد.
با این حال، برای مسیرهای بسیار طولانی یا پروژههایی با دبی هوای بالا، نباید صرفاً به انعطافپذیری کانال توجه کرد. طراحی افت فشار، ظرفیت فن، قطر و نحوه توزیع هوا باید همزمان بررسی شود.
در برخی پروژهها نیز ترکیب کانال سخت در مسیر اصلی و کانال فلکسیبل در بخشهای انتهایی میتواند راهکار مناسبی باشد؛ البته این موضوع باید بر اساس طراحی تأسیسات پروژه تصمیمگیری شود.
نکات نهایی برای جلوگیری از افت عملکرد
برای اینکه کانال فلکسیبل در مسیرهای طولانی عملکرد مناسبی داشته باشد، اجرای اصولی اهمیت زیادی دارد. محصول مناسب در صورت نصب نادرست نمیتواند تمام ظرفیت خود را ارائه دهد.
مهمترین نکات عبارتاند از:
- مسیر را تا حد امکان کوتاه طراحی کنید.
- قطر را بر اساس دبی و افت فشار انتخاب کنید.
- کانال را بدون فشردگی و چینخوردگی نصب کنید.
- تعداد خمها را کاهش دهید.
- از خمهای تند خودداری کنید.
- اتصالات را بهدرستی تثبیت و آببندی کنید.
- کانال را در فواصل مناسب مهاربندی کنید.
- در مسیرهای سرمایشی، شرایط عایقکاری را بررسی کنید.
- از واردشدن آسیب مکانیکی به روکش و عایق جلوگیری کنید.
- پس از نصب، مسیر و اتصالات را کنترل کنید.
جمعبندی
استفاده از کانال فلکسیبل در مسیرهای طولانی نیازمند توجه همزمان به طول مسیر، قطر، افت فشار، سرعت جریان، تعداد خمها، کیفیت اتصالات، مهاربندی و عایقکاری است. طولانیبودن مسیر به خودی خود مانع استفاده از کانال فلکسیبل نیست، اما حساسیت سیستم را نسبت به طراحی و اجرای صحیح افزایش میدهد.
یکی از مهمترین نکات، حفظ سطح مقطع مؤثر کانال است. کشیدگی مناسب، جلوگیری از لهشدگی و کاهش خمهای غیرضروری میتواند به کنترل افت فشار کمک کند. در مسیرهای سرمایشی نیز انتخاب عایق مناسب برای کنترل انتقال حرارت و شرایط تعریق اهمیت ویژهای دارد.
اگر برای انتخاب کانال فلکسیبل، عایق الاستومریک یا محصولات مرتبط با عایقکاری تأسیسات به اطلاعات فنی و استعلام قیمت نیاز دارید، میتوانید محصولات و دستهبندیهای مرتبط را در سایت بهین فلکس بررسی کنید. بهین فلکس بهعنوان مرجع تخصصی عایقهای الاستومریک، میتواند برای بررسی گزینههای مناسب پروژه و دریافت مشاوره خرید مورد استفاده قرار گیرد.
سوالات متداول
۱. آیا استفاده از کانال فلکسیبل در مسیرهای طولانی مناسب است؟
بله، اما انتخاب و اجرای آن باید بر اساس دبی هوا، قطر، افت فشار، طول مسیر و تعداد خمها انجام شود. طولانیبودن مسیر نیازمند طراحی و اجرای دقیقتر است.
۲. آیا افزایش طول کانال فلکسیبل باعث کاهش دبی هوا میشود؟
افزایش طول باعث افزایش مقاومت اصطکاکی و افت فشار میشود. اگر سیستم برای افت فشار ایجادشده طراحی نشده باشد، دبی هوای واقعی میتواند کاهش پیدا کند.
۳. برای مسیر طولانی کانال فلکسیبل چه قطری مناسب است؟
قطر مناسب عدد ثابتی نیست و باید بر اساس دبی هوا، سرعت جریان، افت فشار مجاز، طول مسیر و محدودیتهای نصب تعیین شود.
۴. آیا کانال فلکسیبل در مسیر طولانی حتماً باید عایق داشته باشد؟
خیر، اما در مسیرهای انتقال هوای سرد یا گرم، بهخصوص در محیطهایی با اختلاف دمای زیاد، عایقکاری اهمیت بیشتری پیدا میکند و باید بر اساس شرایط پروژه بررسی شود.
۵. آیا خم زیاد روی عملکرد کانال فلکسیبل تأثیر دارد؟
بله. خمهای متعدد یا تند میتوانند مقاومت جریان را افزایش دهند. در مسیرهای طولانی بهتر است تعداد تغییر مسیرها کاهش یافته و خمها تا حد امکان نرم اجرا شوند.
