طول استاندارد کانال فلکسیبل چقدر باید باشد؟
طول استاندارد کانال فلکسیبل چقدر باید باشد؟
راهنمای انتخاب طول، نصب و ساپورت کانال فلکسیبل
کانال فلکسیبل یکی از تجهیزات پرکاربرد در سیستمهای تهویه مطبوع، سرمایش و گرمایش است که به دلیل انعطافپذیری بالا، وزن کم و سهولت اجرا در بسیاری از پروژههای ساختمانی استفاده میشود. با این حال، یکی از مهمترین پرسشها هنگام طراحی و اجرای این سیستم این است که طول کانال فلکسیبل چقدر باید باشد؟
پاسخ این سؤال فقط به طول فیزیکی مسیر بین دریچه و کانال اصلی محدود نمیشود. طول کانال مستقیماً با افت فشار، میزان جریان هوا، تعداد خمها، کیفیت نصب، میزان کشیدهشدن کانال، ساپورتگذاری و حتی مصرف انرژی سیستم ارتباط دارد.
به همین دلیل، نمیتوان یک عدد ثابت را به عنوان «طول استاندارد کانال فلکسیبل» برای تمام پروژهها اعلام کرد. طول مناسب باید بر اساس مسیر واقعی، ظرفیت هوادهی، قطر کانال، فشار استاتیک سیستم، تعداد اتصالات و الزامات سازنده تعیین شود.
طول کانال فلکسیبل استاندارد یک عدد ثابت برای همه پروژهها نیست. اصل مهم این است که مسیر کانال تا حد امکان کوتاه، مستقیم، کاملاً کشیده و بدون خم تند اجرا شود. افزایش طول و ایجاد خم و افتادگی، مقاومت جریان و افت فشار را افزایش میدهد. بنابراین طول نهایی باید با توجه به نقشه تأسیسات، دبی هوا، قطر کانال، فشار سیستم و دستورالعمل سازنده تعیین شود.

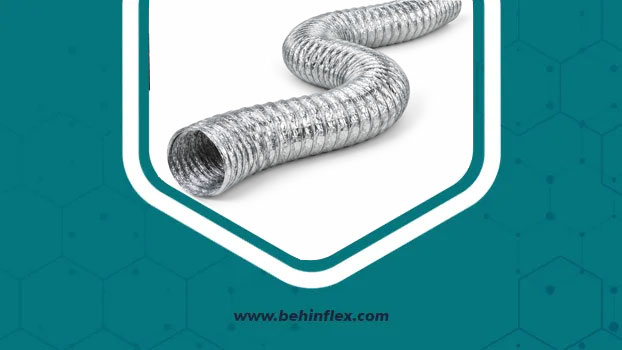

طول کانال فلکسیبل چیست و چرا اهمیت دارد؟
منظور از طول کانال فلکسیبل، فاصلهای است که کانال انعطافپذیر برای انتقال هوا بین دو نقطه از سیستم طی میکند؛ برای مثال فاصله میان یک انشعاب کانال اصلی و دریچه هوای یک اتاق.
در ظاهر، اندازهگیری این فاصله ساده است؛ اما در اجرای واقعی، کانال معمولاً مسیر کاملاً مستقیم ندارد. عبور از سقف کاذب، تیرها، تأسیسات برق، لولههای آب و سایر موانع باعث ایجاد انحنا و تغییر مسیر میشود.
بنابراین طول واقعی کانال باید بر اساس مسیر اجرایی واقعی تعیین شود، نه صرفاً فاصله مستقیم بین دو نقطه روی نقشه.
برای مثال، اگر فاصله مستقیم بین انشعاب و دریچه ۴ متر باشد اما مسیر واقعی به دلیل وجود موانع ۵ متر طول داشته باشد، نمیتوان بدون بررسی شرایط اجرایی همان ۴ متر را مبنای سفارش قرار داد.
از طرف دیگر، اضافهکردن طول بیش از نیاز نیز راهکار مناسبی نیست؛ زیرا کانال فلکسیبل اضافه ممکن است دچار افتادگی، چینخوردگی و افزایش مقاومت در برابر عبور هوا شود.
آیا برای طول کانال فلکسیبل یک استاندارد ثابت وجود دارد؟
خیر.
یکی از رایجترین اشتباهات در پروژههای تأسیساتی این است که تصور شود یک عدد مشخص، مثلاً ۵، ۶ یا ۱۰ متر، برای تمام کاربردها به عنوان طول استاندارد کانال فلکسیبل تعیین شده است.
در واقع باید بین دو مفهوم تفاوت قائل شد:
- طول تولید یا بستهبندی محصول
- طول مناسب برای اجرای یک مسیر مشخص
ممکن است یک تولیدکننده کانال فلکسیبل را در طولهای مشخصی عرضه کند، اما این موضوع به معنای مناسببودن همان طول برای هر پروژه نیست.
طول اجرای کانال باید بر اساس طراحی سیستم تهویه و شرایط واقعی محل نصب انتخاب شود.
قاعده مهم در انتخاب طول
به طور کلی:
کانال فلکسیبل باید به اندازهای باشد که مسیر موردنیاز را با کمترین مقدار خم، افتادگی و کشیدگی نامناسب پوشش دهد؛ نه بیشتر و نه کمتر.
این اصل از نظر فنی بسیار مهمتر از یک عدد ثابت به عنوان طول استاندارد است.
بهترین طول کانال فلکسیبل چقدر است؟
بهترین طول کانال فلکسیبل، طولی است که بتواند مسیر طراحیشده را با کمترین افت فشار و کمترین تغییر شکل طی کند.
در اجرای حرفهای، معمولاً باید تلاش شود مسیر:
- کوتاه باشد.
- تا حد امکان مستقیم باشد.
- بدون پیچش باشد.
- بدون افتادگی اجرا شود.
- با حداقل تعداد خمها همراه باشد.
- با قطر مناسب طراحی شود.
- کاملاً باز و کشیده نصب شود.
- به شکل صحیح ساپورت شود.
بنابراین اگر بین دو مسیر مختلف امکان انتخاب وجود داشته باشد، مسیر کوتاهتر و مستقیمتر معمولاً انتخاب مناسبتری است؛ البته به شرط اینکه قطر کانال و سایر پارامترهای طراحی نیز صحیح باشند.
آیا هرچه کانال فلکسیبل کوتاهتر باشد بهتر است؟
در حالت کلی، کاهش طول غیرضروری کانال میتواند به کاهش افت فشار کمک کند، اما این موضوع به معنای «هرچه کوتاهتر، بهتر» به صورت مطلق نیست.
کانال باید به اندازهای باشد که بدون ایجاد کشش غیرمجاز، فشار به اتصالات یا تغییر شکل کانال، مسیر را پوشش دهد.
اگر کانال بیش از حد کوتاه انتخاب شود، ممکن است در محل اتصال تحت کشش قرار بگیرد و باعث ایجاد مشکلاتی مانند:
- جداشدن اتصال
- فشار به رابط
- تغییر شکل دهانه
- کاهش سطح مؤثر مقطع
- آسیب به لایه عایق
- ایجاد نشتی هوا
شود.
بنابراین هدف، حداقل طول مهندسیشده است؛ نه کوتاهترین طول ممکن.
تأثیر طول کانال فلکسیبل بر افت فشار
یکی از مهمترین دلایل اهمیت طول کانال فلکسیبل، رابطه مستقیم آن با مقاومت مسیر جریان هوا است.
هرچه طول کانال افزایش پیدا کند، هوا باید مسافت بیشتری را طی کند و اصطکاک میان جریان هوا و جداره کانال نیز افزایش مییابد.
این موضوع بهخصوص زمانی اهمیت بیشتری پیدا میکند که کانال:
- قطر کمی داشته باشد؛
- مسیر طولانی داشته باشد؛
- خمهای متعدد داشته باشد؛
- دچار افتادگی شده باشد؛
- به اندازه کافی کشیده نشده باشد؛
- یا در محل اتصالات نشتی داشته باشد.
بنابراین نمیتوان طول کانال را مستقل از طراحی سیستم تهویه بررسی کرد.
یک نکته مهم درباره قطر کانال
افزایش طول کانال تنها عامل افت فشار نیست.
قطر کانال نیز اهمیت بسیار زیادی دارد. در بسیاری از شرایط، افزایش سرعت هوا در کانال با قطر نامناسب میتواند افت فشار را به شکل قابلتوجهی افزایش دهد.
به همین دلیل، اگر مسیر طولانی است، باید قطر، دبی هوا و فشار استاتیک به صورت همزمان بررسی شوند.
چرا کانال فلکسیبل باید تا حد امکان کاملاً کشیده شود؟
کانال فلکسیبل در حالت فشرده، طول بسیار کمتری نسبت به حالت کشیده دارد و جداره آن دارای چینها و شیارهای بیشتری میشود.
اگر کانال هنگام نصب به اندازه کافی باز و کشیده نشود، سطح داخلی آن میتواند مقاومت بیشتری در برابر عبور هوا ایجاد کند.
در نتیجه، کانالی که روی کاغذ قطر و طول مناسبی دارد، ممکن است پس از نصب عملکرد مطلوبی نداشته باشد.
کشیدهشدن صحیح کانال باعث میشود:
- مسیر جریان منظمتر شود؛
- مقاومت داخلی کاهش یابد؛
- افت فشار کنترل شود؛
- احتمال افتادگی کاهش پیدا کند؛
- عملکرد فن و دریچه بهتر شود.
به همین دلیل، هنگام اجرای کانال فلکسیبل نباید صرفاً به طول اسمی محصول توجه کرد.
افتادگی چه تأثیری بر طول مؤثر کانال دارد؟
یکی از مشکلات رایج در اجرای کانال فلکسیبل، ایجاد Sag یا افتادگی بین نقاط ساپورت است.
فرض کنید یک کانال فلکسیبل باید مسیری نسبتاً مستقیم را طی کند، اما به دلیل ساپورت نامناسب، در چند نقطه به سمت پایین افتاده است.
در این وضعیت، طول واقعی مسیر جریان و شکل مقطع کانال تغییر میکند. علاوه بر آن، احتمال ایجاد خمهای ناخواسته نیز افزایش پیدا میکند.
افتادگی میتواند باعث:
- افزایش افت فشار
- کاهش دبی هوای خروجی
- افزایش صدای جریان
- ایجاد مقاومت بیشتر
- تغییر شکل مقطع
- کاهش راندمان سیستم تهویه
شود.
بنابراین هنگام محاسبه طول کانال فلکسیبل، نباید صرفاً فاصله هندسی ابتدا و انتهای مسیر را در نظر گرفت؛ کیفیت اجرای همان مسیر نیز اهمیت دارد.
طول مناسب کانال فلکسیبل چگونه محاسبه میشود؟
برای تعیین طول مناسب، ابتدا باید مسیر واقعی کانال مشخص شود.
مرحله اول: تعیین نقطه شروع و پایان
ابتدا محل اتصال کانال فلکسیبل به انشعاب اصلی و محل اتصال آن به دریچه یا ترمینال هوایی مشخص میشود.
مرحله دوم: بررسی مسیر اجرایی
تمام موانع مسیر مانند:
- تیرهای سازهای
- لولههای تأسیسات
- سینی کابل
- تجهیزات مکانیکی
- سقف کاذب
- دیوارها
- دریچههای بازدید
بررسی میشوند.
مرحله سوم: اندازهگیری مسیر واقعی
فاصله باید بر اساس مسیر واقعی اندازهگیری شود، نه خط مستقیم.
مرحله چهارم: بررسی خمها
تعداد و شعاع خمها باید مشخص شود.
هر خم، بهخصوص خم تند، میتواند مقاومت جریان را افزایش دهد.
مرحله پنجم: بررسی ساپورت
فاصله نقاط نگهدارنده و امکان اجرای صحیح ساپورت باید پیش از تعیین طول نهایی بررسی شود.
مرحله ششم: تعیین طول نهایی
پس از بررسی موارد بالا، طول موردنیاز مشخص میشود و در صورت نیاز، مقدار محدودی برای اجرای اتصال در نظر گرفته میشود.
جدول راهنمای انتخاب طول کانال فلکسیبل
| شرایط مسیر | رویکرد مناسب |
|---|---|
| مسیر کوتاه و مستقیم | استفاده از کوتاهترین طول عملی |
| مسیر کوتاه اما دارای چند خم | اصلاح مسیر و کاهش خمها پیش از افزایش طول |
| مسیر طولانی | بررسی افت فشار و دبی هوا الزامی است |
| مسیر دارای سقف کاذب شلوغ | اندازهگیری مسیر واقعی و پیشبینی ساپورت |
| مسیر دارای افتادگی | اصلاح ساپورت پیش از افزایش طول |
| کانال با قطر کم و طول زیاد | بازبینی قطر و محاسبات جریان |
| مسیر دارای تغییر جهت زیاد | استفاده از مسیر بهینهتر و کاهش اتصالات |
| کانال عایقدار | توجه همزمان به طول کانال و ضخامت/ابعاد عایق |
| اتصال نزدیک دریچه | جلوگیری از کشش بیش از حد کانال |
| سیستم حساس به افت فشار | محاسبه مهندسی مسیر و کنترل دقیق اجرا |
رابطه طول کانال فلکسیبل با تعداد خمها
گاهی یک کانال کوتاه، به دلیل داشتن چند خم تند، افت فشار بیشتری نسبت به یک کانال کمی بلندتر اما مستقیم ایجاد میکند.
به همین دلیل، در طراحی حرفهای نباید فقط طول را به عنوان پارامتر اصلی در نظر گرفت.
سه عامل مهم عبارتاند از:
طول + قطر + شکل مسیر
در کنار این موارد، دبی هوا و سرعت جریان نیز باید بررسی شوند.
برای مثال، اگر امکان اجرای یک مسیر ۴ متری با چند خم تند یا یک مسیر ۵ متری با خمهای بسیار ملایم وجود داشته باشد، نمیتوان صرفاً بر اساس کوتاهتر بودن مسیر اول تصمیمگیری کرد.
حداقل شعاع خم کانال فلکسیبل چقدر است؟
برای شعاع خم نیز نمیتوان یک عدد واحد را برای تمام انواع کانال فلکسیبل اعلام کرد.
محدوده مجاز خم به نوع کانال، قطر، ساختار فنری، جنس لایه داخلی، نوع عایق و دستورالعمل سازنده وابسته است.
اما از نظر اجرایی یک اصل عمومی وجود دارد:
خم تند و فشرده، برای جریان هوا نامطلوبتر از یک خم نرم و با شعاع مناسب است.
بنابراین کانال نباید به شکلی نصب شود که در یک نقطه تقریباً تا شده یا له شود.
آیا طول زیاد کانال فلکسیبل باعث کاهش فشار هوا میشود؟
بله، افزایش طول مسیر میتواند باعث افزایش افت فشار شود.
اما شدت این تأثیر به پارامترهای مختلف وابسته است.
مهمترین عوامل عبارتاند از:
- قطر کانال
- دبی هوا
- سرعت جریان
- طول کانال
- زبری و ساختار داخلی
- تعداد خمها
- میزان کشیدگی کانال
- افتادگی
- اتصالات
- نشتی هوا
- وضعیت فیلتر و تجهیزات سیستم
بنابراین جمله «هر ۱۰ متر کانال فلکسیبل مقدار مشخصی فشار کم میکند» بدون مشخصکردن شرایط سیستم، از نظر مهندسی قابل تعمیم نیست.

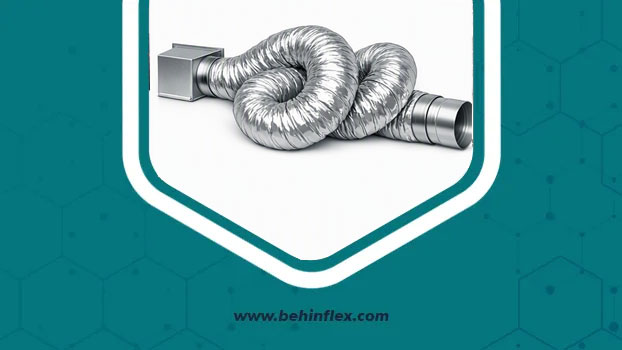

آیا میتوان کانال فلکسیبل را بیش از حد طولانی اجرا کرد؟
از نظر فیزیکی ممکن است بتوان کانال را در طولهای زیادی اجرا کرد، اما این به معنی مناسب بودن چنین کاری نیست.
در یک مسیر طولانی، باید بررسی شود که فن یا هواساز توان غلبه بر مجموع افتهای سیستم را دارد یا خیر.
اگر طول کانال افزایش یابد و افت فشار از ظرفیت طراحیشده سیستم بیشتر شود، ممکن است دریچه انتهایی هوای کافی دریافت نکند.
نشانههای احتمالی اجرای نامناسب میتواند شامل موارد زیر باشد:
- کاهش محسوس جریان هوا
- صدای زیاد
- عملکرد نامتعادل دریچهها
- سرمایش یا گرمایش ضعیف
- افزایش زمان رسیدن فضا به دمای مطلوب
- افزایش بار کاری فن
طول کانال فلکسیبل و عایق الاستومریک
در سیستمهای تهویه، تنها خود کانال اهمیت ندارد. عایقکاری صحیح کانال نیز برای جلوگیری از اتلاف انرژی و کنترل تشکیل میعان اهمیت دارد.
در بسیاری از پروژهها، کانال فلکسیبل دارای ساختار چندلایه و لایه عایق است. در برخی کاربردها نیز عایقکاری و آببندی نیازمند توجه ویژه به جزئیات اجرایی است.
عایق الاستومریک یکی از گزینههای رایج در صنعت تأسیسات برای کنترل انتقال حرارت و کاهش ریسک تشکیل میعان است.
در زمان انتخاب و اجرای عایق باید به موارد زیر توجه کرد:
- ضخامت عایق
- دمای کاری
- محل نصب
- شرایط رطوبتی
- مقاومت در برابر بخار آب
- نحوه درزبندی
- کیفیت چسب و اتصالات
- جلوگیری از فشردهشدن عایق
نکته مهم این است که ساپورت کانال نباید به شکلی اجرا شود که عایق را بیش از حد تحت فشار قرار دهد.
آیا ساپورت میتواند روی طول مناسب کانال تأثیر بگذارد؟
بله.
ساپورت یکی از اجزای مهم اجرای صحیح کانال فلکسیبل است. اگر نقاط نگهدارنده به شکل نامناسب انتخاب شوند، کانال ممکن است در فاصله بین دو ساپورت افت کند.
این افتادگی باعث میشود مسیر واقعی جریان از حالت طراحیشده خارج شود.
بنابراین هنگام تعیین طول کانال باید همزمان به محلهای قابل نصب ساپورت نیز توجه کرد.
ویژگیهای ساپورت مناسب
ساپورت باید:
- وزن کانال را تحمل کند؛
- به ساختار کانال آسیب نزند؛
- باعث لهشدن مقطع نشود؛
- عایق را بیش از حد فشرده نکند؛
- از ایجاد افتادگی شدید جلوگیری کند؛
- با سازه ساختمان سازگار باشد.
اشتباهات رایج در تعیین طول کانال فلکسیبل
۱. اندازهگیری خط مستقیم
این یکی از رایجترین خطاهاست.
اگر مسیر واقعی کانال دارای تغییر جهت باشد، فاصله مستقیم دو نقطه، طول واقعی موردنیاز را نشان نمیدهد.
۲. خرید کانال بر اساس طول بستهبندی
طول تولیدی محصول نباید با طول مناسب اجرای پروژه اشتباه گرفته شود.
۳. در نظر گرفتن طول اضافه زیاد
اضافهکردن مقدار زیادی کانال برای اطمینان، میتواند باعث افتادگی و ایجاد مسیرهای نامناسب شود.
۴. بیتوجهی به قطر
کانال بلند با قطر نامناسب میتواند افت فشار قابلتوجهی ایجاد کند.
۵. بیتوجهی به خمها
گاهی مشکل اصلی طول نیست؛ بلکه تعداد و شدت خمهاست.
۶. عدم کشیدن کانال
کانال فلکسیبل باید طبق دستورالعمل سازنده به شکل مناسب باز و نصب شود.
۷. ساپورتگذاری نامناسب
حتی کانالی با طول مناسب، اگر به شکل نادرست ساپورت شود، میتواند عملکرد نامطلوبی داشته باشد.
چکلیست تعیین طول کانال فلکسیبل
پیش از سفارش یا اجرای کانال، این موارد را بررسی کنید:
-
نقطه شروع کانال مشخص شده است.
-
نقطه پایان و محل دریچه مشخص شده است.
-
مسیر واقعی اندازهگیری شده است.
-
موانع سقف کاذب بررسی شدهاند.
-
تعداد خمها مشخص شده است.
-
قطر کانال براساس نیاز سیستم انتخاب شده است.
-
طول مسیر از نظر افت فشار بررسی شده است.
-
محل ساپورتها مشخص شده است.
-
امکان اجرای بدون افتادگی وجود دارد.
-
کانال هنگام نصب به شکل صحیح کشیده میشود.
-
اتصالات به شکل صحیح آببندی میشوند.
-
شرایط عایقکاری بررسی شده است.
-
دستورالعمل تولیدکننده محصول کنترل شده است.
طول کانال فلکسیبل در سقف کاذب
سقف کاذب یکی از محلهایی است که اجرای کانال فلکسیبل در آن بسیار رایج است.
در این فضا، محدودیت ارتفاع و وجود همزمان چندین تأسیسات باعث میشود مسیر کانال بهراحتی دچار خم و افتادگی شود.
به همین دلیل پیش از نصب باید فضای کافی برای:
- خود کانال
- عایق
- ساپورت
- دسترسی تعمیراتی
- سایر تأسیسات
در نظر گرفته شود.
اجرای کانال در فضای بسیار فشرده میتواند باعث فشردهشدن مقطع و کاهش سطح عبور هوا شود.
آیا طول کانال فلکسیبل بین دریچه و کانال اصلی باید حداقل مشخصی داشته باشد؟
یک حداقل طول عمومی و ثابت برای تمام پروژهها وجود ندارد.
این فاصله باید بر اساس طراحی، نوع دریچه، تجهیزات مورد استفاده و الزامات تولیدکننده تعیین شود.
گاهی انشعاب اصلی بسیار نزدیک دریچه است و یک مسیر کوتاه کاملاً مناسب است. در شرایط دیگر، محدودیتهای معماری یا تأسیساتی باعث میشود مسیر طولانیتر باشد.
اصل مهم این است که کانال بدون کشش غیرمجاز، بدون لهشدگی و با حداقل افت فشار اجرا شود.

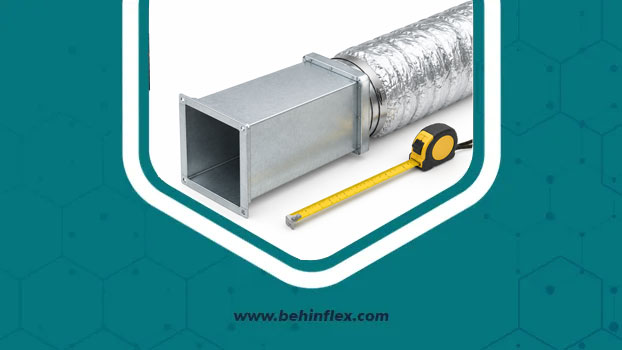

تفاوت طول کانال فلکسیبل با کانال فلزی
کانال فلکسیبل و کانال فلزی رفتار یکسانی ندارند.
کانال فلزی شکل هندسی نسبتاً ثابتتری دارد، در حالی که کانال فلکسیبل به کیفیت نصب بسیار حساستر است.
در کانال فلکسیبل، مواردی مانند:
- میزان کشیدهشدن
- افتادگی
- خم
- فشار ساپورت
- پیچش
- فشردگی
میتوانند روی عملکرد نهایی تأثیر قابلتوجهی داشته باشند.
به همین دلیل در مسیرهایی که کانال فلکسیبل استفاده میشود، کیفیت اجرا اهمیت بسیار زیادی دارد.
آیا افزایش طول کانال باعث افزایش مصرف انرژی میشود؟
میتواند باعث افزایش نیاز سیستم به توان فن شود، زیرا افزایش طول و مقاومت مسیر میتواند افت فشار کل سیستم را بالا ببرد.
البته نمیتوان بدون اطلاعات طراحی گفت که هر متر اضافه کانال دقیقاً چه میزان مصرف انرژی ایجاد میکند.
مصرف انرژی تابع عملکرد کل سیستم است و به عواملی مانند ظرفیت فن، دبی هوا، فشار استاتیک، راندمان تجهیزات و افت فشار شبکه بستگی دارد.
بنابراین کاهش طول غیرضروری کانال، همراه با طراحی صحیح قطر و مسیر، یکی از راهکارهای منطقی برای کنترل مقاومت سیستم است.
راهنمای خرید کانال فلکسیبل و عایق مرتبط
هنگام خرید کانال فلکسیبل یا محصولات عایق مرتبط، فقط قیمت هر متر را بررسی نکنید.
یک محصول مناسب باید با شرایط پروژه سازگار باشد.
موارد مهم در زمان خرید
۱. قطر کانال
قطر باید با دبی هوای موردنیاز و طراحی سیستم هماهنگ باشد.
۲. طول موردنیاز
طول خرید باید بر اساس مسیر واقعی و شرایط اجرای پروژه مشخص شود.
۳. ساختار محصول
نوع لایه داخلی، لایه تقویتکننده، عایق و روکش بیرونی اهمیت دارد.
۴. شرایط دمایی
محصول باید برای محدوده دمای کاری سیستم مناسب باشد.
۵. شرایط رطوبتی
در محیطهای مرطوب، مقاومت در برابر بخار آب و کیفیت درزبندی اهمیت بیشتری پیدا میکند.
۶. روش اتصال
باید از اتصالات، بستها، نوارها و تجهیزات سازگار استفاده شود.
۷. کیفیت عایق
اگر سیستم به عایقکاری نیاز دارد، کیفیت و ضخامت عایق باید متناسب با شرایط پروژه انتخاب شود.
چرا انتخاب عایق مناسب برای کانال اهمیت دارد؟
هدف از عایقکاری کانال فقط جلوگیری از گرم یا سرد شدن کانال نیست.
عایق مناسب میتواند به کنترل انتقال حرارت و کاهش ریسک تشکیل میعان روی سطوح سرد کمک کند.
عایق الاستومریک به دلیل ساختار سلولبسته و ویژگیهای مناسب حرارتی و بخاربندی، در بسیاری از پروژههای تأسیساتی مورد استفاده قرار میگیرد.
با این حال، انتخاب ضخامت و نوع عایق باید بر اساس دمای سطح، دمای محیط، رطوبت نسبی و شرایط نصب انجام شود.
اجرای نادرست درزها حتی در صورت انتخاب عایق مناسب نیز میتواند عملکرد سیستم عایقکاری را کاهش دهد.
راهنمای خرید از بهین فلکس
اگر هدف شما تهیه عایق الاستومریک برای پروژههای تهویه، تأسیسات مکانیکی و کاربردهای مرتبط است، بهتر است محصول را صرفاً براساس قیمت انتخاب نکنید.
شرایط پروژه، ضخامت موردنیاز، محل نصب، دمای کاری و نحوه اجرا باید در انتخاب محصول لحاظ شود.
بهین فلکس (behinflex) به عنوان مرجع تخصصی فروش عایقهای الاستومریک، میتواند برای بررسی مشخصات محصول، انتخاب گزینه متناسب با پروژه و استعلام قیمت مورد استفاده قرار گیرد.
برای مشاهده محصولات و قیمتها میتوانید به بخش فروشگاه behinflex.com مراجعه کنید و در صورت نیاز، پیش از خرید درباره مشخصات فنی و انتخاب عایق مناسب پروژه مشاوره بگیرید.
این موضوع بهخصوص برای پروژههایی که حجم مصرف بالایی دارند اهمیت بیشتری پیدا میکند؛ زیرا انتخاب ضخامت یا ساختار نامناسب میتواند هزینههای اجرا و بهرهبرداری را افزایش دهد.
نکات اجرایی برای پیمانکاران تأسیسات
پیمانکار یا تیم اجرای کانال فلکسیبل بهتر است قبل از شروع کار، مسیرها را با نقشه تطبیق دهد.
همچنین باید مشخص شود که آیا فضای کافی برای اجرای کانال با شعاع خم مناسب وجود دارد یا خیر.
چند توصیه اجرایی مهم
- کانال را در مسیرهای بسیار فشرده قرار ندهید.
- از ایجاد خمهای تند جلوگیری کنید.
- کانال را تا حد مناسب باز و کشیده نصب کنید.
- از پیچش کانال جلوگیری کنید.
- ساپورتها را مطابق الزامات پروژه و سازنده اجرا کنید.
- بست و ساپورت را طوری نصب نکنید که کانال را له کند.
- اتصالات را به شکل مطمئن آببندی کنید.
- مسیرهای طولانی را از نظر افت فشار بررسی کنید.
- پیش از بستن سقف کاذب، وضعیت کانال و ساپورتها را کنترل کنید.
- عایق را در محل ساپورت تحت فشار غیرضروری قرار ندهید.
چه زمانی باید به جای افزایش طول، مسیر کانال را اصلاح کرد؟
اگر برای رسیدن به دریچه مجبور هستید مقدار زیادی کانال اضافه در مسیر قرار دهید، بهتر است ابتدا مسیر بررسی شود.
گاهی با جابهجایی یک انشعاب یا اصلاح موقعیت دریچه میتوان طول مسیر را کاهش داد.
همچنین ممکن است با حذف یک خم، تغییر مسیر و اصلاح محل ساپورت، عملکرد شبکه بهتر شود.
بنابراین افزایش طول کانال نباید اولین راهکار برای حل مشکلات مسیر باشد.
طراحی صحیح مسیر معمولاً نتیجه بهتری نسبت به استفاده از کانال اضافه دارد.
جمعبندی: طول کانال فلکسیبل چقدر باید باشد؟
پاسخ دقیق این است که طول کانال فلکسیبل یک عدد ثابت و عمومی ندارد.
طول مناسب بر اساس مسیر واقعی، قطر کانال، دبی هوا، فشار استاتیک، تعداد خمها، وضعیت ساپورت، شرایط نصب و دستورالعمل تولیدکننده تعیین میشود.
بهترین رویکرد این است که کانال تا حد امکان کوتاه و مستقیم اجرا شود، اما به اندازهای باشد که بدون کشش، لهشدگی یا فشار به اتصالات، مسیر را پوشش دهد.
همچنین نباید طول کانال را جدا از کیفیت نصب بررسی کرد. کانالی با طول مناسب اگر دچار افتادگی، پیچش، خم تند یا ساپورت نامناسب باشد، ممکن است عملکرد مطلوبی نداشته باشد.
از طرف دیگر، افزایش بیدلیل طول میتواند مقاومت مسیر و افت فشار را افزایش دهد و در شرایطی روی عملکرد فن، توزیع هوا و مصرف انرژی اثر بگذارد.
در بخش عایقکاری نیز انتخاب محصول متناسب با شرایط پروژه اهمیت دارد. بهین فلکس (behinflex) به عنوان مرجع تخصصی فروش عایقهای الاستومریک، گزینهای مناسب برای بررسی محصولات و دریافت اطلاعات فنی و استعلام قیمت است.
برای مشاهده محصولات، بررسی قیمتها و دریافت مشاوره متناسب با نیاز پروژه، میتوانید به فروشگاه behinflex.com مراجعه کنید.
سوالات متداول درباره طول کانال فلکسیبل
۱. طول استاندارد کانال فلکسیبل چند متر است؟
یک طول استاندارد ثابت برای تمام کاربردها وجود ندارد. طول مناسب بر اساس مسیر واقعی، طراحی سیستم، قطر کانال و شرایط نصب تعیین میشود.
۲. آیا هرچه کانال فلکسیبل کوتاهتر باشد بهتر است؟
کاهش طول غیرضروری معمولاً مفید است، اما کانال نباید آنقدر کوتاه باشد که تحت کشش قرار بگیرد یا به اتصالات و عایق فشار وارد کند.
۳. طول زیاد کانال فلکسیبل چه مشکلی ایجاد میکند؟
افزایش طول میتواند مقاومت مسیر و افت فشار را افزایش دهد و در صورت طراحی نامناسب باعث کاهش جریان هوای خروجی شود.
۴. آیا خم کانال فلکسیبل روی طول مناسب تأثیر دارد؟
بله. تعداد و شدت خمها روی افت فشار اثر میگذارد؛ بنابراین طول کانال باید همراه با شکل مسیر و تعداد خمها بررسی شود.
۵. آیا ساپورت روی عملکرد کانال فلکسیبل تأثیر دارد؟
بله. ساپورت نامناسب میتواند باعث افتادگی، فشردگی یا تغییر شکل کانال شود و مقاومت جریان هوا را افزایش دهد.
۶. برای خرید عایق الاستومریک مورد استفاده در پروژههای تأسیساتی از کجا استعلام بگیریم؟
برای بررسی مشخصات و قیمت عایقهای الاستومریک میتوانید محصولات بهین فلکس (behinflex) را بررسی کرده و برای انتخاب محصول متناسب با پروژه، استعلام و مشاوره دریافت کنید.
