افت فشار در کانال فلکسیبل چیست و چگونه کاهش پیدا می‌کند؟ [راهنمای جامع محاسبات و مهندسی نصب]

افت فشار در کانال فلکسیبل به افت انرژی مکانیکی و فشار استاتیکی سیال ناشی از اصطکاک جداره مواج فنری و جریان‌های آشفته ثانویه گفته می‌شود. برای به حداقل رساندن این افت، باید کانال را حین نصب تا حداقل ۹۶٪ تا ۱۰۰٪ طول نامی تحت کشش قرار داد، طول شاخه‌ها را به کمتر از ۴.۵ متر محدود کرد، شعاع خمش را در نسبت $R/D\ge 1.5$ حفظ نمود و در زوایای بیش از ۴۵ درجه از زانویی صلب گالوانیزه بهره برد. رعایت این اصول افت اصطکاکی را تا ۶۵ درصد کاهش می‌دهد.

---

۱. مقدمه و چرایی اهمیت افت فشار در مهندسی تهویه مطبوع (HVAC)

در دنیای مدرن مهندسی تاسیسات مکانیکی، انتقال هوای مطبوع (تهویه‌شده، سرمایشی یا گرمایشی) با بالاترین راندمان انرژی و کمترین میزان نویز صوتی، یکی از دغدغه‌های اصلی طراحان و مجریان است. کانال فلکسیبل (Flexible Duct) یا لوله خرطومی انتقال هوا به واسطه انعطاف‌پذیری فوق‌العاده، وزن سبک، سرعت نصب بالا و قابلیت عبور از موانع معماری و سقف‌های کاذب متراکم، به یکی از پرکاربردترین تجهیزات در سیستم‌های داکت‌اسپلیت، فن‌کویل، چیلر و هواساز تبدیل شده است.

اما این راحتی در نصب نباید به قیمت افت کارایی سیستم تهویه تمام شود. استفاده نادرست، طراحی غیرمهندسی یا نصب فشرده لوله‌های خرطومی می‌تواند مقاومت آیرودینامیکی کل شبکه داکت را به‌شدت افزایش دهد. این پدیده تحت عنوان افت فشار در کانال فلکسیبل شناخته می‌شود؛ خطای پنهانی که اگر مهار نشود، بار استاتیکی سنگینی بر دوش فن دستگاه گذاشته، هوادهی اتاق‌ها را با اختلال روبه‌رو کرده و هزینه‌های مصرف انرژی و تعمیرات را افزایش می‌دهد.

در این مقاله تخصصی، پدیده فیزیکی افت فشار، فرمول‌ها و نمودارهای محاسباتی، الزامات استانداردهای بین‌المللی نظیر ASHRAE و SMACNA و روش‌های گام‌به‌گام و عملی برای کاهش افت فشار را بررسی خواهیم کرد.

---

۲. مکانیک سیالات افت فشار در لوله‌های خرطومی و فرمول‌های محاسباتی

افت فشار در مجاری انتقال هوا نتیجه تبدیل انرژی مکانیکی فشار به گرما به دلیل اصطکاک مولکول‌های هوا با یکدیگر و با دیواره مجراست. افت فشار کل در یک مدار داکت‌کشی از دو بخش اصلی تشکیل می‌شود:

ΔPtotal=ΔPfriction+ΔPdynamic\Delta P_{total} = \Delta P_{friction} + \Delta P_{dynamic}ΔPtotal​=ΔPfriction​+ΔPdynamic​

1. افت فشار اصطکاکی یا طولی (ΔPfriction\Delta P_{friction}ΔPfriction​): ناشی از تماس پیوسته لایه‌های هوا با زبری جداره داخلی در امتداد مسیر مستقیم.
2. افت فشار دینامیکی یا موضعی (ΔPdynamic\Delta P_{dynamic}ΔPdynamic​): ناشی از آشفتگی، جدایش جریان، تغییر جهت (زانویی‌ها)، تغییر مقطع (تبدیل‌ها) و تقاطع‌ها.

       [هوای ورودی با فشار بالا]
                  │
                  ▼
   ┌──────────────────────────────┐
   │ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~  │ ◄─── جداره مواج فنری (زبری هیدرولیکی بالا)
   │ ───►  گردابه‌های موضعی  ───►  │ ◄─── تبدیل انرژی فشاری به اصطکاک و آشفتگی
   │ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~  │
   └──────────────────────────────┘
                  │
                  ▼
       [هوای خروجی با فشار افت‌کرده]

رابطه دارسی-وایسباخ (Darcy–Weisbach) در کانال فلکسیبل

افت فشار اصطکاکی از فرمول پایه مکانیک سیالات محاسبه می‌شود:

ΔP=f⋅LDh⋅ρ⋅v22\Delta P = f \cdot \frac{L}{D_h} \cdot \frac{\rho \cdot v^2}{2}ΔP=f⋅Dh​L​⋅2ρ⋅v2​

• $\Delta P$: افت فشار استاتیکی بر حسب پاسکال ($Pa$)
• $f$: ضریب اصطکاک دارسی (بدون بعد)
• $L$: طول مسیر کانال بر حسب متر ($m$)
• DhD_hDh​: قطر هیدرولیکی لوله بر حسب متر ($m$)
• $\rho$: چگالی هوای عبوری (معمولاً 1.2 kg/m31.2 \ kg/m^31.2 kg/m3 در شرایط استاندارد)
• $v$: میانگین سرعت خطی هوا بر حسب متر بر ثانیه ($m/s$)

تفاوت بنیادین ضریب اصطکاک در کانال صلب و کانال فلکسیبل

در لوله‌های صلب فلزی (گالوانیزه صاف یا اسپیرال)، زبری مطلق جداره ($ϵ$) در حدود $\mathrm{۰.۰۹}$ میلی‌متر است. اما در کانال‌های فلکسیبل، به دلیل وجود حلقه‌های فنر فولادی که پوسته پلاستیکی یا آلومینیومی را به شکل موج‌دار (Corrugated) نگه می‌دارند، ضریب زبری موثر تا بیش از ۱.۵ تا ۳ میلی‌متر افزایش می‌یابد.

این ساختار مارپیچ موجب تشکیل لایه‌های مرزی آشفته و میکروگردابه‌های پیوسته در بین هر دو حلقه فنر می‌شود. در نتیجه، حتی در ایده‌آل‌ترین حالت کشش، ضریب اصطکاک ($f$) در لوله‌های خرطومی حداقل ۳۰ تا ۵۰ درصد بیشتر از کانال صلب با قطر یکسان است.

---

۳. تحلیل علل اصلی افت فشار غیرمجاز در پروژه‌های اجرایی

افت فشار فزاینده در پروژه‌ها به ندرت ناشی از خطای ذاتی متریال است؛ بلکه اغلب از خطاهای طراحی و اجرای غیراصولی سرچشمه می‌گیرد:

                  ┌─────────────────────────────────────┐
                  │    علل اصلی افت فشار غیرمجاز        │
                  └──────────────────┬──────────────────┘
                                     │
     ┌──────────────────┬────────────┴───────┬──────────────────┐
     ▼                  ▼                    ▼                  ▼
[عدم کشش و فشردگی] [زوایای تند و Kink]   [شکم‌دادگی ساپورت]   [طول غیرمجاز شاخه]
(Compression)      (Sharp Bends)        (Excessive Sag)    (Overlength Duct)

۱. ضریب فشردگی طولی (Compression Ratio)

هنگامی که یک شاخه کانال خرطومی ۶ متری در فضایی به طول ۴ متر باز می‌شود، ضریب فشردگی تقریباً ۳۳٪ خواهد بود. با فشرده شدن لوله:

• زاویه موج‌های داخلی حادتر شده و عمق فرورفتگی‌ها افزایش می‌یابد.
• جریان هوا از حالت لایه‌ای (Laminar Core) خارج شده و تمام حجم داکت درگیر جریان گردابه‌ای شدید می‌شود.
• در فشردگی‌های بالای ۳۰ درصد، افت فشار می‌تواند تا ۹ برابر (۹۰۰٪) نسبت به لوله صلب افزایش یابد.

۲. پدیده دوپهن شدن و گره‌خوردگی در زوایا (Kinking)

اگر لوله خرطومی برای چرخش‌های تند بدون رعایت قوس استاندارد خم شود، مفتول فنری در قوس داخلی جمع شده و در قوس بیرونی تحت کشش شدید قرار می‌گیرد. این امر منجر به تغییر سطح مقطع از دایره کامل به بیضی باریک یا مسدود شدن بخشی از مجرا می‌شود. در این نقاط، مقاومت موضعی معادل چندین زانوی تند متوالی خواهد بود.

۳. ساپورت‌گذاری ضعیف و پدیده شکم‌دادگی (Sagging)

نصب بست‌ها در فواصل زیاد باعث آویزان شدن لوله بین دو ساپورت می‌گردد. با عبور هوای تحت فشار و وزن خود عایق و بدنه، شکم‌دادگی تشدید شده و مسیر جریان به یک مسیر سینوسی با افت‌های انرژی متوالی تبدیل می‌شود.

۴. انتخاب قطر نامناسب و سرعت بیش از حد مجاز

رابطه افت فشار با سرعت هوا تابعی درجه دو (v2v^2v2) است. اگر قطر کانال فلکسیبل کوچک انتخاب شود و سرعت جریان از ۵ متر بر ثانیه فراتر رود، افت فشار به صورت نمایی بالا رفته و صدای زوزه آزاردهنده‌ای در محیط تولید می‌کند.

---

۴. جدول مقایسه‌ای: ارزیابی فنی انواع کانال و شرایط مختلف نصب

جدول ماتریسی زیر، مقایسه جامعی از وضعیت‌های اجرایی گوناگون را بر اساس داده‌های آزمایشگاهی ASHRAE Fundamentals ارائه می‌دهد:

---

۵. راهکارهای طلایی و استاندارد برای کاهش افت فشار در کانال فلکسیبل

برای مهار کامل افت فشار و حفظ راندمان مکانیکی تاسیسات، مهندسان ناظر و مجریان باید دستورالعمل‌های پنج‌گانه زیر را مو‌به‌مو اجرا کنند:

[انشعاب از داکت اصلی صلب]
            │
            ▼
[زانویی صلب ۴۵/۹۰ درجه با طوقه اتصال استاندارد]
            │
            ▼
[حداکثر ۱.۵ تا ۲.۵ متر کانال فلکسیبل با کشش ۱۰۰٪] ───► [ساپورت‌گذاری با تسمه ۴ سانتی‌متری]
            │
            ▼
[پلنوم‌باکس عایق‌بندی‌شده + دریچه هوادهی]

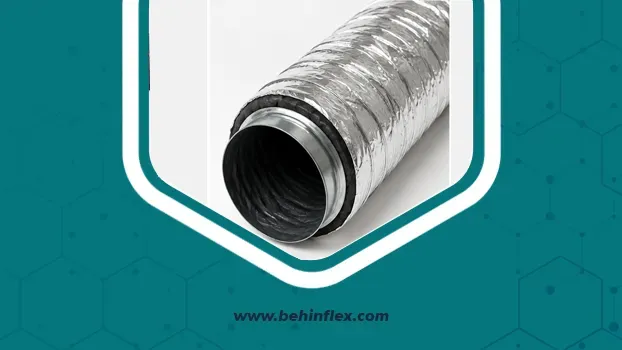

۱. قانون کشش حداکثری و برش متناسب با اندازه واقعی

هنگام نصب، لوله خرطومی باید با دست از دو طرف با نیروی ملایم کشیده شود تا امواج مفتول به نازک‌ترین حالت خود برسند. هرگز نباید طول اضافه کانال را درون سقف کاذب جمع کرد. متراژ باید دقیقاً بین دو نقطه اتصال اندازه گرفته شده و مابقی لوله برش داده شود.

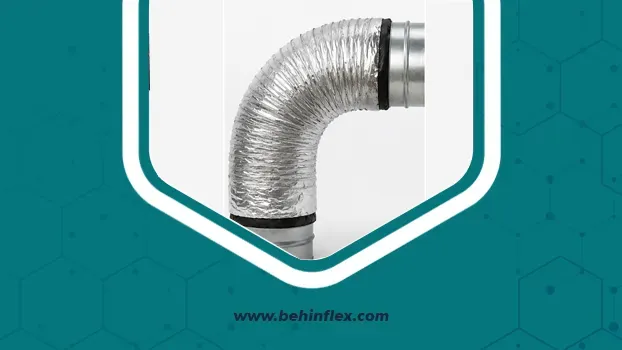

۲. رعایت هندسه انحنا و شعاع خمش ($R/D\ge 1.5$)

طبق استاندارد SMACNA HVAC Duct Construction Standards، شعاع چرخش کانال فلکسیبل در امتداد خط مرکزی ($R$)، حداقل باید برابر با ۱.۵ برابر قطر داخلی کانال ($D$) باشد.

RD≥1.5\frac{R}{D} \ge 1.5DR​≥1.5

• برای یک کانال خرطومی با قطر ۲۰۰ میلی‌متر (۸ اینچ)، حداقل شعاع خمش مجاز ۳۰۰ میلی‌متر است.
• اگر فضا محدود است و نیاز به چرخش تیزتر دارید، استفاده از زانوی فلکسیبل ممنوع بوده و باید از زانوی فلزی گالوانیزه استفاده کرد.

       نادرست (Kink & Crash)                 صحیح (استاندارد SMACNA)
          ┌────────┐                                 ╭──────╮
          │ ◄────  │ (خم تند ۹۰ درجه)                │  R   │ R >= 1.5D
          │  ┌─────┘                                │ ╭──╯ │
          │  │ (دوپهن شدن مقطع)                     │ │    │
          ▼  ▼                                      ▼ ▼    ▼

۳. محدود کردن طول شاخه‌های فرعی (Length Limitation)

کانال خرطومی به عنوان جایگزین سیستم کانال‌کشی اصلی ساخته نشده است. حداکثر طول مجاز یک انشعاب فلکسیبل طبق استانداردهای مهندسی:

• در حالت ایده‌آل: بین ۱.۲ تا ۲.۵ متر
• در بیشترین حد مجاز اضطراری: ۴.۳ متر (۱۴ فوت)
• در صورتی که فاصله دستگاه تا دریچه بیش از ۴ متر باشد، کانال‌کشی اصلی باید با لوله گالوانیزه صلب یا اسپیرال اجرا شده و در انتهای خط، برای اتصال به پلنوم یا دمپر، از یک تکه لوله فلکسیبل کوتاه بهره گرفته شود.

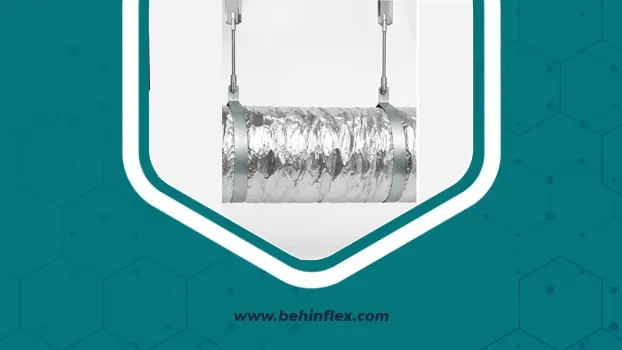

۴. ساپورت‌گذاری اصولی و استفاده از تسمه‌های عریض

برای حذف کامل اثر شکم‌دادگی:

• فواصل بست‌های نگهدارنده نباید بیشتر از ۱.۲ متر (۴ فوت) باشد.
• پهنای تسمه نگهدارنده باید حداقل ۳۸ الی ۵۰ میلی‌متر (۱.۵ الی ۲ اینچ) انتخاب شود. تسمه‌های سیمی نازک در بدنه و عایق فرو رفته و گلوگاه‌های افت فشار موضعی ایجاد می‌کنند.
• میزان افتادگی مجاز بین دو ساپورت حداکثر ۱۲ میلی‌متر در هر متر طول است.

۵. آب‌بندی و هوابندی کامل اتصالات انتهایی

هرگونه نشتی در محل اتصال لوله خرطومی به تبدیل یا طوقه، سرعت هوای خروجی را به شدت افت می‌دهد. اتصالات باید به وسیله بست‌های استیل تسمه‌ای (Hose Clamps)، چسب‌های پایه آلومینیومی تقویت‌شده و ماستیک‌های درزبندی کاملاً هوابند شوند.

---

۶. تاثیر نوع کانال و عایق‌کاری بر راندمان هیدرولیکی

جنس لایه‌های داخلی و نوع عایق به کار رفته در ساختار کانال فلکسیبل، عاملی تعیین‌کننده در ثبات ابعادی و مهار افت فشار در طول عمر مفید ساختمان است:

┌─────────────────────────────────────────────────────────────┐
│ ساختار کانال فلکسیبل عایق‌دار مدرن                          │
├─────────────────────────────────────────────────────────────┤
│ [لایه بیرونی: ژاکت محافظ فویل آلومینیوم مسلح]               │
│ [لایه میانی: عایق الاستومریک سلول‌بسته فشرده و بادوام]     │
│ [لایه داخلی: فویل آلومینیوم لمینت چندلایه با مفتول فنری]    │
└─────────────────────────────────────────────────────────────┘

1. کانال‌های فلکسیبل بدون عایق یا با عایق پشم شیشه سنتی: در طول زمان دچار جذب رطوبت، افتادگی شدید، پودر شدن الیاف و تغییر فرم ساختار داخلی می‌شوند که زبری هیدرولیکی را افزایش می‌دهد.
2. کانال‌های فلکسیبل پیش‌عایق با عایق الاستومریک: به دلیل ساختار الاستیک، انعطاف مهندسی‌شده و دانسیته یکنواخت عایق نیتریل فوم، مقاومت بسیار بالاتری در برابر خمیدگی‌های غیراستاندارد و فشردگی ناخواسته نشان می‌دهند. لایه داخلی این کانال‌ها در برابر جریان‌های پرسرعت باز مانده و پایداری دینامیکی بالایی دارد.

---

۷. عواقب فنی و اقتصادی عدم مهار افت فشار در ساختمان

نادیده گرفتن محاسبات و اجرای نادرست لوله‌های خرطومی، پیامدهای زنجیره‌ای مخربی در سیستم تهویه مطبوع به همراه دارد:

• افت ظرفیت سرمایش و گرمایش (CFM Deficit): هوای خروجی از دریچه‌ها به دبی طراحی‌شده نمی‌رسد و تعادل حرارتی فضاها از بین می‌رود.
• تحمیل بار اضافه بر فن و سوختن الکتروموتور: فن دستگاه برای غلبه بر فشار استاتیکی خارج از محدوده نمودار عملکرد (Fan Curve)، با آمپراژ بالاتری کار کرده و دچار اضافه بار (Overload) می‌شود.
• افزایش نویز و افت آسایش آکوستیک: شکست‌های پیوسته هوا در گلوگاه‌های فشرده، امواج صوتی با فرکانس بالا (زوزه و سوت) تولید می‌کند که از طریق دریچه‌ها مستقیماً وارد فضای مسکونی یا اداری می‌شود.
• افزایش شدید قبوض برق: کارکرد مداوم دستگاه‌ها به دلیل نرسیدن به دمای تنظیم‌شده ترموستات (Set-point)، مصرف انرژی سالیانه را تا ۳۰٪ افزایش می‌دهد.

---

۸. راهنمای انتخاب و خرید تخصصی از بهین فلکس

انتخاب کانال فلکسیبل مرغوب و استاندارد، نیمی از مسیر کنترل افت فشار در تاسیسات است. لوله‌هایی که از مفتول‌های با کیفیت با گام فنر استاندارد و لایه‌های آلومینیومی چندلایه ضدپارگی بهره می‌برند، فرم مقطع گرد خود را در سخت‌ترین زوایا نیز حفظ می‌کنند.

مجموعه تخصصی بهین فلکس (behinflex)، به عنوان مرجع معتبر و نماینده انحصاری تامین انواع عایق‌های الاستومریک و کانال‌های خرطومی پیشرفته، کامل‌ترین سبد محصولات داکت‌کشی نوین را برای پروژه‌های ساختمانی و صنعتی عرضه می‌نماید:

• کانال فلکسیبل با عایق الاستومریک (مقاوم در برابر افت فشار، حریق و رطوبت)
• کانال‌های فلکسیبل برزنتی، فویلی آلومینیومی و کومبی (Combi)
• انواع بست‌های استیل، اتصالات، تبدیل‌ها و نوارهای درزبندی هوابند

مهندسان ناظر، مجریان تاسیسات و کارفرمایان محترم می‌توانند جهت دریافت کاتالوگ‌های فنی، انتخاب سایزینگ دقیق بر اساس افت فشار مجاز، استعلام قیمت روز و ثبت سفارش خرید، به وب‌سایت رسمی شرکت به نشانی behinflex.com مراجعه نموده و از مشاوره رایگان مهندسان فروش بهین فلکس بهره‌مند شوند.

---

۹. جمع‌بندی و نتیجه‌گیری مهندسی

افت فشار در کانال فلکسیبل اگرچه به دلیل ماهیت ساختار فنری این لوله‌ها رخ می‌دهد، اما با رعایت قواعد مهندسی مکانیک کاملاً قابل کنترل و بهینه‌سازی است. کشش کامل تا ۱۰۰ درصد طول، عدم عبور متراژ شاخه‌ها از مرز ۴ متر، ساپورت‌گذاری پیوسته با تسمه‌های عریض و بهره‌گیری از زانویی‌های فلزی صلب در زوایای تند، متضمن عملکرد بی‌صدا و پربازده سیستم تهویه مطبوع خواهد بود.

تامین لوله‌های خرطومی مهندسی‌شده و عایق‌های باکیفیت از مراکز تخصصی مانند بهین فلکس، متضمن طول عمر بالا و عملکرد بهینه سیستم‌های تاسیساتی در بلندمدت است. برای مشاهده تنوع محصولات و مشخصات فنی، به بخش فروشگاه سایت behinflex.com مراجعه فرمایید.

---

سوالات متداول (FAQ)

۱. افت فشار در کانال فلکسیبل دقیقاً چه معنایی دارد و چگونه رخ می‌دهد؟

افت فشار به معنی کاهش فشار استاتیکی و انرژی سیال در حین حرکت در طول کانال است که به دلیل اصطکاک لایه‌های هوا با برآمدگی‌های مارپیچی فنر و ایجاد جریان‌های آشفته ثانویه پدید می‌آید.

۲. کانال فلکسیبل چند درصد نسبت به کانال گالوانیزه افت فشار بیشتری ایجاد می‌کند؟

در حالت نصب ایده‌آل و کشیدگی کامل (۱۰۰٪)، افت فشار کانال فلکسیبل حدود ۳۰ تا ۵۰ درصد بیشتر از کانال صلب با قطر یکسان است. اما در حالت نصب غیراستاندارد یا فشرده، این مقدار می‌تواند تا ۴ الی ۹ برابر افزایش پیدا کند.

۳. حداکثر طول مجاز برای نصب شاخه‌های کانال فلکسیبل چقدر است؟

طبق استانداردهای SMACNA و ADC، حداکثر طول مجاز خط مستقیم برای کانال خرطومی بین ۱.۵ تا حداکثر ۴.۳ متر (۱۴ فوت) است. برای متراژهای بالاتر حتماً باید از کانال صلب گالوانیزه استفاده شود.

۴. حداقل شعاع خمش مجاز در زوایای کانال فلکسیبل چقدر است؟

شعاع خمش در محور مرکزی لوله خرطومی ($R$) نباید هرگز کمتر از ۱.۵ برابر قطر اسمی کانال ($D$) باشد ($R\ge 1.5D$). برای زوایای تندتر، حتماً باید از زانوهای گالوانیزه صلب استفاده شود.

۵. چه عواملی باعث شکم‌دادگی کانال فلکسیبل و افزایش افت فشار می‌شوند؟

فاصله‌گذاری بیش از ۱.۲ متر بین بست‌ها، استفاده از تسمه‌های سیمی باریک (زیر ۳۸ میلی‌متر) و سنگین شدن کانال به دلیل عدم پایداری عایق از مهم‌ترین دلایل شکم‌دادگی و افزایش افت فشار هستند.

۶. چرا کانال فلکسیبل با عایق الاستومریک انتخاب بهتری برای مهار افت فشار است؟

عایق الاستومریک سلول‌بسته به دلیل ساختار فوم الاستیک و پایداری فرم هندسی، مانع از دفرمه شدن مقطع دایره‌ای کانال و افتادگی‌های موضعی در طول زمان می‌شود و زبری هیدرولیکی داخلی را در حد استاندارد حفظ می‌کند.
