عایقکاری لولههای آب در مناطق کوهستانی
عایقکاری لولههای آب در مناطق کوهستانی
راهنمای کامل جلوگیری از یخزدگی لوله
عایقکاری لوله آب در مناطق کوهستانی فقط یک اقدام برای کاهش اتلاف حرارت نیست؛ در بسیاری از پروژهها، بخشی از راهکار حفاظت از شبکه لولهکشی در برابر سرمای شدید، یخزدگی، میعان و آسیبهای ناشی از سیکلهای انجماد و ذوب است. ارتفاع زیاد، دمای پایین، باد، قرارگیری لوله در فضای باز یا فضاهای بدون گرمایش و دسترسی دشوار برای تعمیرات، اهمیت انتخاب صحیح عایق را بیشتر میکند.
در چنین شرایطی، انتخاب عایق باید بر اساس دمای محیط، دمای سیال، جنس و قطر لوله، محل نصب، مدت قرارگیری در معرض سرما، رطوبت و جزئیات اجرایی انجام شود. عایق الاستومری به دلیل ساختار سلولبسته، انعطافپذیری و مقاومت مناسب در برابر رطوبت، یکی از گزینههای مهم برای عایقکاری تأسیسات لولهای است.
در مناطق کوهستانی، عایقکاری لوله آب با کاهش انتقال حرارت، احتمال رسیدن دمای آب و جداره لوله به شرایط یخزدگی را کاهش میدهد؛ اما عایق بهتنهایی تضمینکننده جلوگیری از یخزدگی نیست. طراحی مسیر، حذف پل حرارتی، آببندی درزها، عایقکاری اتصالات و در شرایط بحرانی استفاده از کابل حرارتی یا راهکارهای فعال نیز باید بررسی شود. عایق الاستومری سلولبسته، بهویژه در محیطهای مرطوب، گزینهای کاربردی برای حفاظت حرارتی لولههاست.
چرا عایقکاری لوله آب در مناطق کوهستانی اهمیت بیشتری دارد؟
در مناطق مرتفع، دمای هوا میتواند بهسرعت کاهش پیدا کند و لولههایی که در فضای بیرونی، زیرزمینهای سرد، موتورخانههای نیمهباز، پارکینگ یا فضاهای بدون گرمایش قرار دارند، بیشتر در معرض افت دمای جداره هستند.
وقتی آب داخل لوله در معرض سرمای طولانیمدت قرار میگیرد، احتمال تشکیل یخ افزایش مییابد. انجماد آب میتواند فشار قابلتوجهی در سیستم ایجاد کند و در صورت نامناسب بودن طراحی یا ضعف اتصالات، به ترکخوردگی یا آسیب به اجزای شبکه منجر شود.
وزارت انرژی آمریکا نیز در راهنماهای مربوط به اقلیمهای سرد توصیه میکند لولهها تا حد امکان از دیوارهای خارجی دور نگه داشته شوند و لولههای واقع در فضاهای بدون گرمایش عایق شوند.
عوامل اصلی افزایش ریسک یخزدگی
میزان ریسک فقط به «کم بودن دمای هوا» وابسته نیست. مجموعهای از عوامل باید همزمان بررسی شوند:
- حداقل دمای طراحی منطقه
- مدت زمان ماندگاری دمای زیر صفر
- سرعت باد و قرارگیری مستقیم لوله در معرض جریان هوا
- قطر و جنس لوله
- دمای اولیه آب
- سرعت جریان یا توقف طولانی جریان آب
- موقعیت لوله نسبت به پوسته ساختمان
- ضخامت و کیفیت عایق
- وجود درز، شکاف یا فشردگی در عایق
- رطوبت محیط و احتمال نفوذ آب به سیستم عایق
- وجود یا عدم وجود سیستم گرمایش کمکی
بنابراین، «هرچه عایق ضخیمتر باشد بهتر است» یک قاعده کامل مهندسی نیست. ضخامت باید با شرایط واقعی پروژه و الزامات طراحی انتخاب شود.
عایق الاستومری چیست و چرا برای لوله آب مناسب است؟

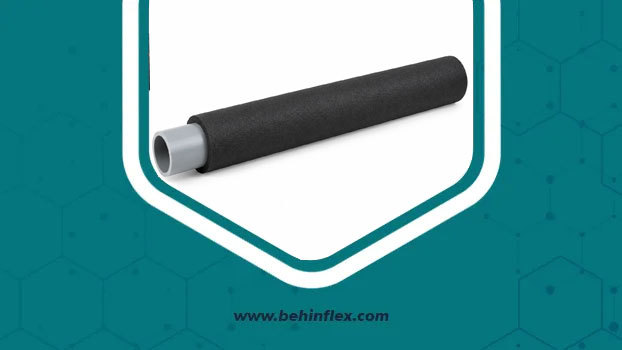

عایق الاستومری نوعی عایق انعطافپذیر است که معمولاً به شکل لولهای، ورقهای یا رول تولید میشود. ساختار سلولبسته آن میتواند انتقال حرارت را محدود کرده و در صورت اجرای صحیح، مقاومت مناسبی در برابر نفوذ بخار و رطوبت ایجاد کند.
برای لولههای آب، عایق لولهای الاستومری مزیت مهمی دارد: به شکل متناسب با قطر خارجی لوله تولید میشود و میتوان آن را با کمترین برش روی مسیر نصب کرد. این موضوع در پروژههای کوهستانی که اجرای دقیق و سریع اهمیت دارد، مزیت اجرایی محسوب میشود.
البته عملکرد واقعی عایق به مشخصات محصول، ضخامت انتخابی و کیفیت نصب وابسته است. حتی عایق باکیفیت نیز اگر درزهای آن باز بماند یا در نقاطی فشرده و نازک شود، عملکرد حرارتی مورد انتظار را ارائه نمیکند.
مهمترین ویژگیهای عایق الاستومری برای مناطق سرد
برای انتخاب عایق مناسب، این ویژگیها اهمیت ویژهای دارند:
- ساختار سلولبسته: برای کنترل بهتر انتقال حرارت و کاهش نفوذ رطوبت.
- انعطافپذیری: مناسب برای زانوها، انشعابات و مسیرهای دارای تغییر جهت.
- نصب نسبتاً سریع: مخصوصاً در پروژههای نوسازی.
- قابلیت آببندی درزها: با استفاده از چسب و نوارهای مناسب.
- پایداری ابعادی: اهمیت زیاد در مسیرهایی که تغییرات دمایی دارند.
- مقاومت در برابر شرایط محیطی: متناسب با نوع محصول و روکش مورد استفاده.
مقایسه روشهای مختلف عایقکاری لوله آب
انتخاب ماده عایق باید بر اساس شرایط پروژه انجام شود. جدول زیر یک مقایسه عمومی برای شروع فرآیند انتخاب است:
| نوع عایق | انعطافپذیری | رفتار در برابر رطوبت | سهولت اجرای روی لوله | کاربرد معمول |
|---|---|---|---|---|
| الاستومری سلولبسته | بالا | مناسب | بالا | لوله آب، تأسیسات و HVAC |
| پلیاتیلن فومی | بالا | مناسب | بالا | تأسیسات ساختمانی و کاربردهای سبکتر |
| پشم سنگ | متوسط | نیازمند حفاظت مناسب | متوسط | کاربردهای حرارتی و صنعتی |

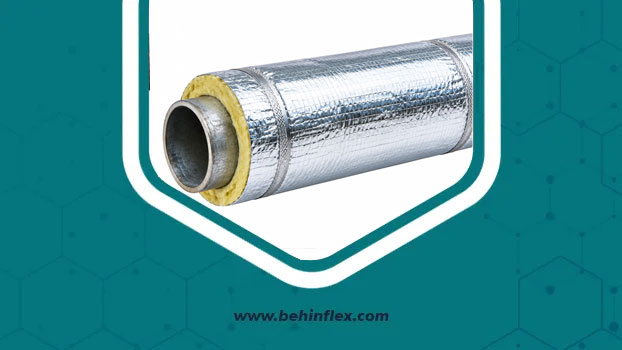

| فایبرگلاس | متوسط | نیازمند روکش و حفاظت | متوسط | پروژههای تأسیساتی مشخص |
| عایقهای سخت | پایینتر | وابسته به سیستم | دشوارتر در اتصالات | کاربردهای صنعتی و ویژه |
این جدول جایگزین مشخصات فنی محصول یا محاسبات پروژه نیست. در پروژههای کوهستانی، مقاومت در برابر رطوبت و کیفیت آببندی اهمیت ویژهای پیدا میکند.
چگونه ضخامت عایق لوله آب را انتخاب کنیم؟
یکی از اشتباهات رایج این است که برای تمام پروژهها یک ضخامت ثابت پیشنهاد شود. در واقع، ضخامت عایق تابعی از شرایط حرارتی و اجرایی پروژه است.
پارامترهای مهم عبارتاند از:
- حداقل دمای محیط.
- دمای آب داخل لوله.
- مدت زمان قرارگیری در شرایط سرد.
- قطر خارجی لوله.
- جنس لوله.
- وضعیت جریان آب.
- محل نصب.
- وجود باد و تابش.
- مشخصات حرارتی عایق.
- وجود سیستم گرمایش یا کابل حرارتی.
در پروژههایی که هدف اصلی جلوگیری از یخزدگی است، باید زمان رسیدن دمای آب به محدوده بحرانی نیز در نظر گرفته شود. این مسئله با یک مقایسه ساده بین «دمای هوا» و «دمای آب» قابل تعیین نیست.
از طرف دیگر، استانداردها و الزامات محلی ممکن است برای عایقکاری لولهها حداقلهای متفاوتی تعیین کنند. بنابراین بهتر است ضخامت نهایی بر اساس مشخصات فنی محصول و شرایط پروژه توسط طراح تأسیسات تعیین شود.
روش صحیح عایقکاری لوله آب در مناطق کوهستانی
کیفیت نصب به اندازه انتخاب عایق اهمیت دارد. یک عایق خوب که به شکل ناقص اجرا شده باشد، ممکن است در عمل عملکرد ضعیفی داشته باشد.
۱. آمادهسازی سطح لوله
پیش از نصب، سطح لوله باید تمیز، خشک و عاری از آلودگی، روغن و مواد چسبنده نامناسب باشد. اگر روی لوله رطوبت وجود دارد، ابتدا باید علت آن مشخص شود.
در لولههای فلزی نیز بررسی خوردگی سطحی و وضعیت پوشش لوله پیش از عایقکاری اهمیت دارد.
۲. انتخاب سایز مناسب عایق
قطر داخلی عایق لولهای باید با قطر خارجی لوله سازگار باشد. عایق نباید به شکل غیرضروری کشیده یا فشرده شود.
منابع فنی وزارت انرژی آمریکا نیز بر اندازهگیری لوله و تطبیق قطر خارجی آن با قطر داخلی عایق تأکید میکنند.
۳. نصب پیوسته عایق

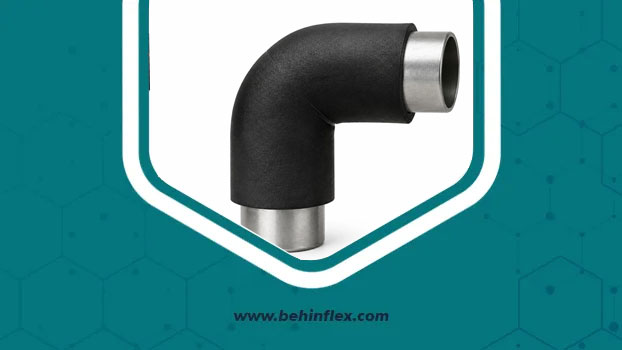

عایق باید تا حد امکان بهصورت پیوسته اجرا شود. قطع شدن عایق در محل اتصالات، شیرآلات، زانوها و سهراهیها یکی از نقاط ضعف متداول سیستم است.
برای دستیابی به عملکرد مناسب، این نقاط نیز باید با قطعات مناسب عایقکاری و در صورت نیاز آببندی شوند.
۴. آببندی درزها
درز طولی عایق و محل اتصال دو قطعه نباید بدون توجه رها شود. در پروژههای سردسیر، کنترل نفوذ هوا و رطوبت اهمیت زیادی دارد.
در برخی سیستمها، استفاده از چسب مخصوص عایق الاستومری و نوار مناسب برای تکمیل درزها ضروری است. روش دقیق باید مطابق دستورالعمل تولیدکننده محصول باشد.
۵. توجه ویژه به محل عبور لوله از دیوار
محل عبور لوله از دیوار، کف و سقف میتواند به یک نقطه ضعف حرارتی تبدیل شود. علاوه بر عایق خود لوله، درزهای اطراف عبور لوله نیز باید در صورت نیاز آببندی و هوابندی شوند.
راهنماهای Building Science وزارت انرژی آمریکا نیز بر آببندی نفوذهای تأسیساتی و جلوگیری از جریان هوای سرد در اطراف لولهها تأکید دارند.
آیا عایقکاری بهتنهایی مانع یخزدگی میشود؟
خیر. عایق سرعت تبادل حرارت را کاهش میدهد، اما منبع گرما ایجاد نمیکند.
اگر لوله برای مدت کافی در محیطی با دمای بسیار پایین قرار داشته باشد، آب داخل آن ممکن است در نهایت به دمای یخزدگی برسد. به همین دلیل، در شرایط بحرانی باید علاوه بر عایق، راهکارهای مکمل نیز بررسی شوند.
این راهکارها میتوانند شامل موارد زیر باشند:
- انتقال مسیر لوله به فضای گرمتر
- افزایش پیوستگی لایه عایق
- کاهش تماس لوله با هوای سرد
- استفاده از کابل حرارتی مناسب در پروژههای نیازمند حفاظت فعال
- کنترل جریان و جلوگیری از ماند طولانی آب در نقاط حساس، در صورت امکان
- تخلیه بخشهایی از شبکه که در زمستان بلااستفاده میمانند
- طراحی مناسب عمق دفن برای خطوط زیرزمینی
- عایقکاری شیرآلات، اتصالات و تجهیزات در معرض سرما
بنابراین، عایقکاری باید بخشی از یک سیستم حفاظت در برابر سرما در نظر گرفته شود، نه تنها راهکار موجود.
اشتباهات رایج در عایقکاری لوله آب
حتی در پروژههایی که از عایق باکیفیت استفاده میشود، برخی خطاهای اجرایی میتوانند عملکرد سیستم را کاهش دهند.
عایقکاری فقط قسمتهای مستقیم
گاهی لولههای مستقیم عایق میشوند اما زانوها، شیرها و اتصالات بدون عایق باقی میمانند. این نقاط میتوانند مسیر انتقال حرارت ایجاد کنند.
فشرده کردن عایق
فشار بیش از حد میتواند هندسه و ضخامت مؤثر عایق را تغییر دهد. اجرای عایق باید مطابق دستورالعمل محصول انجام شود.
وجود شکاف بین قطعات
اگر قطعات عایق بهدرستی به یکدیگر متصل نشوند، پیوستگی حرارتی سیستم از بین میرود.
بیتوجهی به رطوبت
در محیط مرطوب، نفوذ بخار و آب میتواند عملکرد عایق را تحت تأثیر قرار دهد. استفاده از عایق سلولبسته و اجرای صحیح درزها در این شرایط اهمیت بیشتری دارد.
بیتوجهی به مسیر لوله
حتی عایق مناسب نیز نمیتواند ضعف یک مسیر کاملاً در معرض هوای سرد را همیشه جبران کند. در مرحله طراحی باید تا حد امکان مسیر لوله از نقاط بسیار سرد و دیوارهای خارجی دور باشد.
چکلیست عایقکاری لوله آب در مناطق کوهستانی
پیش از اجرای پروژه، این موارد را بررسی کنید:
-
حداقل دمای محیط مشخص شده است.
-
محل دقیق لولهها روی نقشه مشخص است.
-
لولههای واقع در فضای بیرونی شناسایی شدهاند.
-
لولههای واقع در فضای بدون گرمایش مشخص شدهاند.
-
قطر خارجی لولهها اندازهگیری شده است.
-
ضخامت عایق بر اساس شرایط پروژه انتخاب شده است.
-
مشخصات فنی عایق بررسی شده است.
-
زانوها و اتصالات در برنامه عایقکاری قرار دارند.
-
درزهای عایق به شکل صحیح آببندی میشوند.
-
محل عبور لوله از دیوار و کف بررسی شده است.
-
نیاز به کابل حرارتی یا راهکار مکمل ارزیابی شده است.
-
عایق در برابر آسیب مکانیکی احتمالی محافظت میشود.
-
پس از نصب، تمام مسیر بازبینی میشود.
راهنمای خرید عایق الاستومری برای لوله آب
هنگام خرید، صرفاً قیمت هر متر عایق را ملاک قرار ندهید. محصول باید با شرایط واقعی پروژه سازگار باشد.
ابتدا مشخص کنید لوله چه قطری دارد و در چه محیطی نصب میشود. سپس دمای محیط، رطوبت، احتمال تماس مکانیکی و نیاز به روکش محافظ را بررسی کنید.
در مرحله بعد، مشخصات فنی عایق را با نیاز پروژه تطبیق دهید. ضریب هدایت حرارتی، محدوده دمای کاری، ساختار سلولی، ضخامت و ابعاد محصول از جمله اطلاعات مهم هستند.
برای پروژههای حرفهای، بهتر است قبل از خرید عمده، مشخصات محصول و جزئیات اجرایی با کارشناس فنی بررسی شود.
بهین فلکس (behinflex) بهعنوان مرجع تخصصی عایقهای الاستومریک، میتواند برای انتخاب محصول متناسب با قطر لوله و شرایط اجرای پروژه مورد استفاده قرار گیرد. برای بررسی محصولات، دریافت مشاوره و استعلام قیمت عایق الاستومری میتوانید به فروشگاه بهین فلکس مراجعه کنید.
نگهداری و بازرسی عایق لوله پس از اجرا
عایقکاری یک عملیات «یکبار برای همیشه» نیست؛ بهخصوص در خطوط بیرونی و مکانهایی که در معرض ضربه، تابش، رطوبت یا عملیات تعمیراتی قرار دارند.
پیش از شروع فصل سرد، مسیرهای حساس را بررسی کنید. پارگی، باز شدن درزها، جدا شدن نوار یا چسب، فشردگی و آسیب روکش باید شناسایی و اصلاح شود.
در ساختمانهایی که لولهها در دیوار خارجی یا فضای بدون گرمایش قرار دارند، باید علاوه بر خود عایق، وضعیت هوابندی اطراف مسیر نیز بررسی شود. منابع فنی Building Science بر اهمیت جلوگیری از ورود هوای سرد به حفرههای ساختمانی تأکید میکنند.
جمعبندی
عایقکاری لوله آب در مناطق کوهستانی باید با نگاه سیستمی انجام شود. هدف فقط پوشاندن لوله با یک لایه عایق نیست؛ بلکه باید مسیر لوله، دمای محیط، رطوبت، اتصالات، درزها، محل عبور از سازه و در شرایط بحرانی نیاز به گرمایش کمکی همزمان بررسی شوند.
عایق الاستومری سلولبسته به دلیل انعطافپذیری، ساختار سلولبسته و قابلیت اجرای مناسب روی مسیرهای مختلف، یکی از گزینههای مهم برای عایقکاری لولههای آب و تأسیسات در محیطهای سرد و مرطوب است. بااینحال، ضخامت و مشخصات محصول باید متناسب با شرایط واقعی پروژه انتخاب شود.
برای انتخاب دقیقتر عایق، بررسی مشخصات فنی محصولات و دریافت مشاوره، بهین فلکس (behinflex) میتواند مرجع تخصصی مناسبی برای تأمین عایقهای الاستومریک باشد. برای مشاهده محصولات و استعلام قیمت، به سایت بهین فلکس مراجعه کنید.
سوالات متداول
آیا عایق الاستومری برای جلوگیری از یخزدگی لوله آب مناسب است؟
بله، عایق الاستومری میتواند انتقال حرارت از لوله را کاهش داده و سرعت سرد شدن آب داخل لوله را کم کند. بااینحال، در سرمای شدید و طولانی، عایق بهتنهایی تضمینکننده جلوگیری از یخزدگی نیست و ممکن است به راهکار مکمل نیاز باشد.
بهترین ضخامت عایق برای لوله آب در مناطق سردسیر چقدر است؟
یک ضخامت ثابت برای تمام پروژهها وجود ندارد. دمای طراحی، قطر لوله، دمای آب، مدت سرمای محیط، محل نصب و مشخصات حرارتی عایق باید در انتخاب ضخامت لحاظ شوند.
آیا فقط قسمت مستقیم لوله باید عایق شود؟
خیر. زانوها، سهراهیها، شیرآلات، اتصالات و نقاط عبور لوله نیز باید بررسی شوند. باقی ماندن این نقاط بدون عایق میتواند پیوستگی حرارتی سیستم را کاهش دهد.
آیا عایقکاری لوله آب بهتنهایی از یخزدگی جلوگیری میکند؟
خیر. عایق انتقال حرارت را کاهش میدهد اما گرما تولید نمیکند. در شرایط سرمای شدید ممکن است استفاده از کابل حرارتی، اصلاح مسیر یا سایر روشهای حفاظتی ضروری باشد.
برای مناطق کوهستانی عایق الاستومری بهتر است یا عایقهای دیگر؟
انتخاب به شرایط پروژه بستگی دارد. عایق الاستومری سلولبسته به دلیل انعطافپذیری و رفتار مناسب در برابر رطوبت، گزینهای کاربردی برای بسیاری از مسیرهای لولهکشی است؛ اما انتخاب نهایی باید بر اساس مشخصات فنی و شرایط نصب انجام شود.
هنگام خرید عایق لوله آب به چه مشخصاتی توجه کنیم؟
قطر داخلی عایق، ضخامت، ضریب هدایت حرارتی، محدوده دمای کاری، ساختار سلولبسته، شرایط رطوبتی و الزامات نصب مهم هستند. بهتر است پیش از خرید عمده، مشخصات پروژه با اطلاعات فنی محصول تطبیق داده شود.
