کانال فلکسیبل عایق‌دار و بدون عایق؛ راهنمای جامع مقایسه، کاربردها و استانداردهای انتخاب

 نقش شریان‌های انتقال هوا در سیستم‌های تهویه مطبوع (HVAC)

در طراحی و اجرای تأسیسات مکانیکی ساختمان، کانال‌های انتقال هوا به عنوان شریان‌های حیاتی شناخته می‌شوند. کیفیت هوارسانی، پایداری دمای آسایش و میزان مصرف انرژی سیستم‌هایی چون داکت اسپلیت، چیلر تراکمی، فن‌کویل و هواساز، وابستگی مستقیمی به جنس و ساختار مجاری انتقال هوا دارد. کوچک‌ترین نقص در محاسبات سایزینگ، هوابندی یا مقاومت حرارتی داکت‌ها می‌تواند راندمان کلی گران‌قیمت‌ترین تجهیزات سرمایشی و گرمایشی را تا ۴۰ درصد تقلیل دهد.

در دهه‌های گذشته، استفاده از کانال‌های صلب گالوانیزه رواج داشت؛ اما وزن سنگین، دشواری عبور از موانع سقف کاذب، زمان‌بر بودن ساخت اتصالات و زانوها و نیاز به عایق‌کاری محیطی پس از نصب، هزینه‌های بالایی تحمیل می‌کرد. ظهور نسل جدید کانال‌های فلکسیبل (Flexible Air Ducts) تحولی بنیادین در این عرصه پدید آورد. لوله‌های خرطومی به دلیل انعطاف‌پذیری فوق‌العاده، وزن کم و سرعت نصب بی‌نظیر، امروزه نقشی کلیدی ایفا می‌کنند. با این حال، تصمیم‌گیری پیرامون به‌کارگیری کانال فلکسیبل عایق‌دار یا کانال بدون عایق یکی از مهم‌ترین چالش‌های مهندسان مشاور و مجریان ساختمانی است.

کانال فلکسیبل عایق‌دار ساختاری چندلایه مجهز به هسته عایق حرارتی-صوتی (فوم الاستومریک سلول‌بسته، الیاف پلی‌استر یا پشم شیشه) و سد بخار آلومینیومی تقویت‌شده است که مانع از اتلاف انرژی و پدیده میعان (تعریق) در خطوط سرمایش و گرمایش می‌شود. در مقابل، کانال بدون عایق تنها از فویل آلومینیوم و مفتول فنری تشکیل شده و صرفاً برای تخلیه هوا (اگزاست)، جابه‌جایی هوای برگشت هم‌دما و مکش غبار کارگاهی کاربرد دارد. استفاده از کانال بدون عایق برای سرمایش، ریسک تخریب قطعی سقف کاذب را در پی دارد.

---

۱. کانال فلکسیبل چیست و چگونه تولید می‌شود؟

کانال فلکسیبل یا لوله خرطومی هوا، ساختاری استوانه‌ای با قابلیت ارتجاعی و انعطاف بالا است که از ترکیب نوارهای آلومینیومی لمینیت‌شده با فیلم‌های پلیمری (پلی‌استر) و مفتول فنری کربنی با گرید کششی بالا ساخته می‌شود. چرخش مفتول به دور قالب هم‌زمان با چسباندن لایه‌ها، ساختاری فنری و مستحکم پدید می‌آورد که در عین سبکی، مقاومت بسیار خوبی در برابر فشارهای مثبت و منفی هوا دارد.

مزایای عمومی داکت‌های فلکسیبل در صنعت تأسیسات:

• وزن بسیار سبک: کاهش چشمگیر بار مرده وارد بر سقف کاذب و تسهیل فرآیند جابه‌جایی و بارگیری در پروژه.
• انعطاف‌پذیری و مانور بالا: امکان عبور سریع از روی لوله‌های فاضلاب، کابل‌های برق و موانع سازه‌ای بدون نیاز به ساخت زانوها و تبدیلات پیچیده گالوانیزه.
• کاهش ضریب زبری نسبی: تولید با تکنولوژی پیوسته که در صورت کشش استاندارد، هوابندی یکپارچه‌ای بدون نشتی درزها فراهم می‌آورد.
• تسریع در بهره‌برداری: کاهش زمان اجرای پروژه‌های کانال‌کشی تا بیش از ۶۰ درصد در مقایسه با روش‌های دستی و سنتی.
• مقاومت در برابر رطوبت و اکسیداسیون: عدم زنگ‌زدگی در فضاهای مرطوب مانند شهرهای ساحلی شمالی و جنوبی کشور.

---

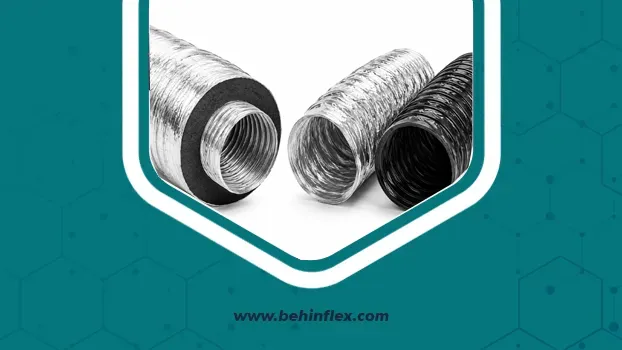

۲. کانال فلکسیبل بدون عایق؛ ویژگی‌ها، ساختار و محدودیت‌ها

کانال‌های بدون عایق (Uninsulated Ducts) از یک یا چند لایه فویل آلومینیومی و فیلم پلی‌استر بدون اضافه شدن متریال عایق حرارتی میانی تولید می‌شوند. این کانال‌ها قطر خارجی کمتری دارند و بسیار جمع‌وجور هستند، اما از نظر مقاومت حرارتی ($R\text{-value}$) عملکردی نزدیک به صفر دارند.

[ فویل آلومینیوم تقویت‌شده + فیلم پلی‌استر ] + [ مفتول فنری فولادی کربنی ] = لوله خرطومی بدون عایق

انواع پرکاربرد کانال‌های بدون عایق:

1. کانال آلومینیومی ساده (دو یا سه لایه): سبک‌ترین گزینه برای مصارف تخلیه هوای عمومی.
2. کانال کومبی (Combi PVC): ترکیب لایه داخلی آلومینیوم و لایه خارجی روکش PVC مشکی که مقاومت مکانیکی، ضدسایش و ضدخوردگی بسیار بالایی دارد.
3. کانال فلکسیبل برزنتی: مقاوم در برابر ارتعاشات سنگین، مناسب برای اتصال به دهانه فن‌ها و دمنده‌های صنعتی.
4. کانال خرطومی PU و PVC شفاف: ویژه مکنده‌های نجاری، کارخانجات نساجی و انتقال ذرات و براده‌ها.

حوزه‌های مجاز کاربرد کانال بدون عایق:

• سیستم‌های اگزاست و تخلیه هوای آلوده: مکش هوای سرویس‌های بهداشتی، حمام‌ها، رختکن‌ها و پارکینگ‌های طبقاتی.
• هودهای صنعتی و آشپزخانه‌ای: خروج دود و بخارات چرب که اختلاف دمای کنترل‌شده‌ای با محیط بیرون ندارند.
• کانال هوای برگشت (Return Plenum): در پروژه‌هایی که فضای سقف کاذب کاملاً مسدود بوده و دمای آن با دمای اتاق یکسان است.
• تهویه موقت کارگاه‌های ساختمانی و معدنی: انتقال سریع هوای تازه یا خروج گازهای حاصل از جوشکاری و رنگ‌کاری.

---

۳. کانال فلکسیبل عایق‌دار؛ ساختار مهندسی و انواع عایق‌ها

کانال‌های فلکسیبل عایق‌دار (Insulated Flexible Ducts) به عنوان تجهیزاتی کاملاً تخصصی و پایدار در حوزه مدیریت انرژی طراحی شده‌اند. ساختار این کانال‌ها سه لایه هم‌محور است:

1. لایه داخلی (Internal Core): مجرای اصلی انتقال سیال هوا که معمولاً از فویل آلومینیوم و پلی‌استر مسلح‌شده با فنر فولادی ضدزنگ ساخته می‌شود.
2. لایه عایق میانی (Thermal/Acoustic Insulation): هسته متراکم عایق با ضخامت‌های مختلف (معمولاً بین ۳ تا ۲۵ میلی‌متر بسته به نوع عایق) که وظیفه سد حرارتی و جذب امواج صوتی را بر عهده دارد.
3. ژاکت خارجی سد بخار (Vapor Barrier Jacket): لایه بیرونی ساخته‌شده از فویل آلومینیوم تقویت‌شده با الیاف شیشه‌ای تاروپودی (Scrim Reinforced) که از نفوذ بخار آب موجود در هوا به داخل لایه عایق ممانعت به عمل می‌آورد.

[ لایه داخلی آلومینیومی ] + [ عایق میانی (الاستومریک / پلی‌استر / پشم شیشه) ] + [ ژاکت آلومینیومی سد بخار ] = فلکسیبل عایق‌دار

مقایسه متریال‌های مورد استفاده در لایه میانی:

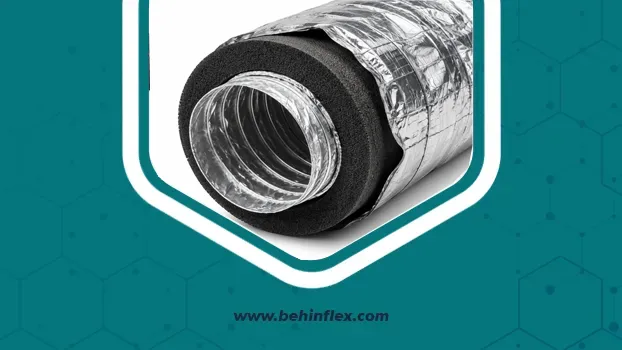

الف) عایق فوم الاستومریک (Elastomeric Foam – NBR/EPDM):

پیشرفته‌ترین و ایده‌آل‌ترین گزینه در استانداردهای روز جهان. این عایق دارای ساختار سلول‌بسته (Closed-Cell) بوده و نفوذپذیری بخار آب در آن عملاً صفر است. ضریب انتقال حرارت فوق‌العاده پایینی دارد ($\lambda \approx 0.034\text{W/m}\cdot \text{K}$)، هرگز پودر نمی‌شود، ذرات معلق ایجاد نمی‌کند و مقاومت کلاس بالا در برابر حریق دارد (Self-extinguishing).

ب) عایق پلی‌استر فشرده (Polyester Fiber):

عایقی نوین بر پایه الیاف فشرده غیرآلرژی‌زا و کاملاً سازگار با محیط زیست. این متریال فاقد فرمالدئید بوده و سوزش پوستی و ریوی ایجاد نمی‌کند. برای فضاهای بهداشتی و بیمارستانی گزینه‌ای ایده‌آل است.

ج) عایق پشم شیشه (Glass Wool):

عایق سنتی بر پایه الیاف معدنی سیلیکاتی. گرچه از نظر قیمت مقرون‌به‌صرفه است، اما ساختار سلول‌باز آن در صورت صدمه دیدن روکش، رطوبت را جذب کرده و کارایی خود را از دست می‌دهد. همچنین پراکنده شدن ذرات آن در حین نصب نیازمند ماسک و پوشش‌های ایمنی ویژه است.

---

۴. جدول مقایسه فنی و عملکردی: فلکسیبل عایق‌دار در برابر بدون عایق

---

۵. تحلیل تخصصی تفاوت‌ها و ریسک‌های فیزیکی-محاسباتی

       دمای محیط سقف: 30°C | رطوبت: 60%
                     │
         ┌───────────┴───────────┐
         ▼                       ▼
  [کانال بدون عایق]       [کانال عایق‌دار الاستومری]
         │                       │
دمای جداره = 12°C       دمای جداره بیرونی = 26°C
(پایین‌تر از نقطه شبنم)   (بالاتر از نقطه شبنم)
         │                       │
         ▼                       ▼
   تعریق شدید و            هیچ‌گونه میعان و
  ریزش آب روی کناف         خیس‌شدگی رخ نمی‌دهد

۱. تحلیل پدیده ترمودینامیکی میعان (Condensation) و نقطه شبنم

وقتی هوای سردِ خروجی از کویل برودتی داکت اسپلیت با دمای حدود ۱۰ الی ۱۴ درجه سانتی‌گراد از داخل کانال بدون عایق عبور می‌کند، بدنه آلومینیومی کانال به دلیل رسانایی حرارتی بالا بلافاصله هم‌دما با هوای سرد می‌شود. در فصل تابستان، فضای محبوس پشت سقف کاذب معمولاً دارای دمایی بالاتر از ۳۰ درجه و رطوبت نسبی قابل توجه است.

در این شرایط، دمای سطح خارجی لوله خرطومی از نقطه شبنم (Dew Point) محیط کمتر شده و هوای مجاور جداره فوراً به مایع تبدیل می‌شود. پیامد این امر، چکه کردن مداوم آب روی تایل‌های گچی یا پنل‌های کناف، زنگ‌زدگی سازه‌های فلزی سقف، رشد قارچ و کپک و در نهایت افتادگی و ریزش سقف کاذب است. کانال فلکسیبل عایق‌دار با ایجاد مقاومت رسانشی پایدار، دمای سطح خارجی داکت را بالاتر از نقطه شبنم حفظ کرده و پدیده تعریق را ریشه‌کن می‌کند.

۲. اتلاف انرژی و افت ضریب عملکرد (EER / COP)

در مسیرهای طولانی انتقال هوا، استفاده از لوله خرطومی بدون عایق موجب تبادل حرارتی پیوسته با فضای تهویه‌نشده سقف می‌گردد. برای مثال، هوایی که با دمای ۱۲ درجه از دهانه دستگاه خارج شده، ممکن است در انتهای مسیر و در محل ورود به اتاق خواب به دمای ۱۸ درجه برسد. این افت ۶ درجه‌ای راندمان سرمایش، ترموستات محیطی را گمراه کرده و کمپرسور دستگاه را وادار به کارکرد بدون وقفه (Continuous Duty) می‌کند که افزایش سرسام‌آور قبوض برق و استهلاک زودهنگام کمپرسور را به دنبال دارد.

۳. پدیده ارتعاش صوتی و صدای جریان هوای آشفته (Turbulent Noise)

داکت اسپلیت‌ها معمولاً از فن‌های دمنده سانتریفیوژ پرقدرت بهره می‌برند. سرعت بالای هوا در داخل کانال، جریان‌های گردابه‌ای و نویز صوتی فرکانس بالا پدید می‌آورد. دیواره فلزی صلب کانال بدون عایق مانند کاسه طبل عمل کرده و این ارتعاشات را تشدید می‌کند. لایه فوم الاستومریک با دانسیته مناسب در کانال‌های عایق‌دار به صورت یک جاذب آکوستیک عمل نموده و نویز دسی‌بلی جریان هوا را تا حد استاندارد محیط مسکونی مستهلک می‌سازد.

---

۶. چک‌لیست مهندسی انتخاب کانال فلکسیبل برای پروژه‌ها

برای جلوگیری از خطاهای اجرایی، جدول راهنمای زیر را پیش از سفارش‌گذاری نهایی بررسی کنید:

• [ ] آیا کانال به دهانه دهش (Supply) داکت اسپلیت یا فن‌کویل متصل است؟$\to$ انتخاب قطعی: کانال فلکسیبل با عایق فوم الاستومریک (ضخامت حداقل ۶ یا ۹ میلی‌متر).
• [ ] **آیا پروژهContinuous Duty) می‌کند که افزایش سرسام‌آور قبوض برق و استهلاک زودهنگام کمپرسور را به دنبال دارد.

۳. پدیده ارتعاش صوتی و صدای جریان هوای آشفته (Turbulent Noise)

داکت اسپلیت‌ها معمولاً از فن‌های دمنده سانتریفیوژ پرقدرت بهره می‌برند. سرعت بالای هوا در داخل کانال، جریان‌های گردابه‌ای و نویز صوتی فرکانس بالا پدید می‌آورد. دیواره فلزی صلب کانال بدون عایق مانند کاسه طبل عمل کرده و این ارتعاشات را تشدید می‌کند. لایه فوم الاستومریک با دانسیته مناسب در کانال‌های عایق‌دار به صورت یک جاذب آکوستیک عمل نموده و نویز دسی‌بلی جریان هوا را تا حد استاندارد محیط مسکونی مستهلک می‌سازد.

---

۶. چک‌لیست مهندسی انتخاب کانال فلکسیبل برای پروژه‌ها

برای جلوگیری از خطاهای اجرایی، جدول راهنمای زیر را پیش از سفارش‌گذاری نهایی بررسی کنید:

• [ ] آیا کانال به دهانه دهش (Supply) داکت اسپلیت یا فن‌کویل متصل است؟$\to$ انتخاب قطعی: کانال فلکسیبل با عایق فوم الاستومریک (ضخامت حداقل ۶ یا ۹ میلی‌متر).
• [ ] آیا پروژه شامل فضاهای بهداشتی، درمانگاهی، اتاق داروسازی یا اتاق تمیز است؟$\to$ انتخاب قطعی: کانال فلکسیبل با عایق پلی‌استر بهداشتی یا الاستومریک آنتی‌باکتریال فاقد پرز.
• [ ] آیا داکت از فضای باز و زیر تابش مستقیم آفتاب یا شرایط جوی خشن عبور می‌کند؟$\to$ انتخاب قطعی: کانال فلکسیبل عایق‌دار الاستومریک با روکش فویل آلومینیوم مسلح ضد اشعه UV.
• [ ] آیا داکت صرفاً برای خروج هوای فن توالت، هود یا اگزاست پارکینگ استفاده می‌شود؟$\to$ انتخاب به استاندارد بین‌المللی: تضمین فوم الاستومریک با ساختار کاملاً سلول‌بسته و فویل‌های آلومینیومی چندلایه مقاوم در برابر سوراخ‌شدگی.
• سبد محصول بی‌رقیب: ارائه انواع کانال‌های فلکسیبل عایق‌دار الاستومریک، پلی‌استر، پشم شیشه، کومبی، برزنتی و فنری در قطرهای متنوع از ۴ اینچ (۱۰۰ میلی‌متر) تا ۲۴ اینچ (۶۰۰ میلی‌متر).
• پشتیبانی فنی و مهندسی: ارائه مشاوره‌های دقیق توسط مهندسان مکانیک جهت محاسبه افت فشار استاتیک و انتخاب ضخامت بهینه عایق متناسب با اقلیم پروژه.
• عرضه مستقیم و بی‌واسطه: تضمین بهترین قیمت همکاری برای پروژه‌های انبوه‌سازی ساختمانی و تجاری.

استعلام مشخصات و لیست قیمت روز:

پیمانکاران، مهندسان مشاور و مشتریان گرامی می‌توانند برای دریافت کاتالوگ جامع، بررسی جدول مشخصات فنی و استعلام لیست قیمت‌ها به فروشگاه رسمی مجموعه به آدرس behinflex.com مراجعه کرده و سفارش خود را با ضمانت اصالت کالا ثبت نمایند.

---

۸. الزامات حیاتی در نصب و اجرای کانال فلکسیبل عایق‌دار

بهره‌وری کامل از یک کانال استاندارد تنها با اجرای صحیح محقق می‌شود. خطاهای رایج نصابان می‌تواند تا ۷۰ درصد بازدهی کانال را بکاهد:

[هسته داخلی با بست فلزی مهار شود] ──> [عایق بدون فشرده‌سازی جلو کشیده شود] ──> [سد بخار با نوار آلومینیومی درزگیری شود]

1. کشش طولی کامل (Full Extension): هنگام نصب، کانال خرطومی باید به طور کامل کشیده شود. چروک‌ها و افتادگی‌های داخلی می‌توانند ضریب اصطکاک و افت فشار را تا چند برابر افزایش دهند.
2. رعایت شعاع خمش مجاز: در پیچ‌ها و تغییر مسیرها، شعاع خمش نباید کمتر از ۱.۵ برابر قطر اسمی کانال ($R\ge 1.5\times D$) باشد تا مقطع لوله دوپهن و مسدود نشود.

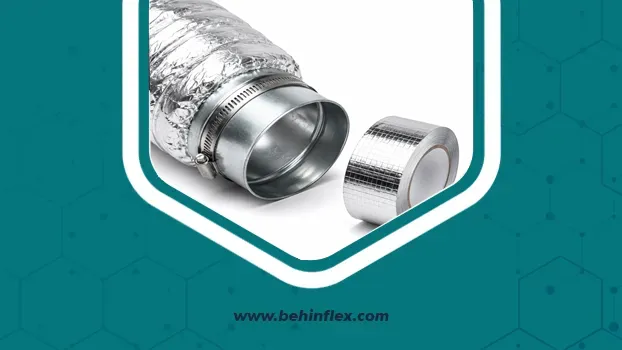

3. نصب سه‌مرحله‌ای اتصالات: ابتدا لایه داخلی (Core) بر روی طوقه فلزی کشیده شده و با بست استیل یا کمربند فلزی محکم گردد؛ سپس لایه عایق روی آن کشیده شده و در نهایت ژاکت سد بخار خارجی با نوار درزگیر آلومینیومی چسب‌دار مسلح (چسب پایه‌رزین) به طور کامل آب‌بندی و هوابندی شود.
4. فاصله‌گذاری مناسب ساپورت‌ها: فاصله بین آویزها یا ساپورت‌های نواری نباید بیش از ۱.۵ متر باشد. همچنین عرض نوار ساپورت باید حداقل ۴ تا ۵ سانتی‌متر باشد تا از فرورفتگی موضعی و خفه شدن مسیر جریان هوا جلوگیری شود.

---

۹. جمع‌بندی و نتیجه‌گیری نهایی

انتخاب آگاهانه میان کانال فلکسیبل عایق‌دار و بدون عایق، رمز عملکرد بی‌نقص سیستم‌های تهویه مطبوع، کاهش مصرف برق و تضمین سلامت سازه است. در حالی که کانال‌های بدون عایق گزینه‌ای اقتصادی و عالی برای تخلیه هوا و مکش صنعتی محسوب می‌شوند، استفاده از آن‌ها در سیستم‌های سرمایشی خطایی پرهزینه است. سرمایه‌گذاری بر روی کانال فلکسیبل با عایق فوم الاستومریک به دلیل ساختار پایدار، مقاومت کامل در برابر میعان و جذب صدا، بالاترین ارزش افزوده را به پروژه‌ها می‌بخشد. فروشگاه تخصصی بهین فلکس (behinflex.com) آماده ارائه تخصصی‌ترین مشاوره‌ها و تأمین باکیفیت‌ترین متریال‌های داکتینگ برای پروژه‌های ساختمانی و صنعتی شماست.

---

سوالات متداول (FAQ)

۱. آیا استفاده از کانال بدون عایق برای خط سرمایش داکت اسپلیت مجاز است؟

خیر؛ به هیچ عنوان مجاز نیست. اختلاف دمای هوای خنک داخل کانال و هوای گرم سقف کاذب باعث پدیده میعان و تعریق شده و ریزش آب، تخریب گچ و کناف سقف را به همراه دارد.

۲. چرا کانال فلکسیبل با عایق الاستومریک بهتر از پشم شیشه است؟

عایق الاستومریک دارای ساختار سلول‌بسته است؛ یعنی بر خلاف پشم شیشه رطوبت را به خود جذب نمی‌کند، طول عمر چند برابری دارد، دچار پوسیدگی نمی‌شود و هیچ‌گونه ذرات معلق آلرژی‌زا تولید نمی‌کند.

۳. تفاوت کانال کومبی با کانال فلکسیبل عایق‌دار چیست؟

کانال کومبی از فویل آلومینیوم و لایه خارجی PVC ساخته شده و بدون عایق حرارتی است که صرفاً مقاومت فیزیکی بالایی دارد؛ در حالی که کانال عایق‌دار دارای هسته فوم یا الیاف حرارتی جهت ممانعت از تبادل دما است.

۴. طول استاندارد هر شاخه لوله خرطومی فلکسیبل چقدر است؟

کانال‌های فلکسیبل عایق‌دار و بدون عایق عموماً در شاخه‌های ۶ متری و ۱۰ متری به صورت فشرده داخل کارتن‌های استاندارد بسته‌بندی و عرضه می‌شوند.

۵. آیا کانال فلکسیبل عایق‌دار نیاز به ساپورت‌کشی اختصاصی دارد؟

بله؛ برای جلوگیری از شکم‌دادگی و افت فشار ناشی از افتادگی داکت، باید در فواصل حداکثر ۱.۵ متری از ساپورت‌ها و تسمه‌های پهن استفاده کرد.

۶. چگونه می‌توان انواع کانال فلکسیبل بهین فلکس را به صورت عمده سفارش داد؟

با مراجعه به پایگاه رسمی behinflex.com یا برقراری تماس تلفنی با بخش فروش مهندسی بهین فلکس، می‌توانید از خدمات استعلام قیمت، صدور پیش‌فاکتور و ارسال به سراسر کشور بهره‌مند شوید.
