کانال فلکسیبل برای پارکینگ و تهویه دود
کانال فلکسیبل برای پارکینگ و تهویه دود
سیستم پارکینگ و تهویه دود یکی از بخش‌های مهم تأسیسات مکانیکی ساختمان است؛ زیرا پارکینگ‌های بسته هم در شرایط عادی با آلاینده‌های ناشی از خودروها مواجه‌اند و هم در زمان حریق به سیستم مؤثر تخلیه دود و مدیریت جریان هوا نیاز دارند. انتخاب کانال مناسب، فن، دمپر، دریچه و مسیر کانال‌کشی باید بر اساس کاربری، دبی هوا، فشار استاتیک، شرایط حریق و الزامات پروژه انجام شود.
در این میان، کانال فلکسیبل به دلیل انعطاف‌پذیری، سرعت نصب و قابلیت عبور از مسیرهای دشوار می‌تواند در بخش‌هایی از سیستم تهویه کاربرد داشته باشد؛ اما هر کانال فلکسیبل معمولی را نمی‌توان به‌عنوان کانال تخلیه دود حریق در نظر گرفت. نوع کانال، کلاس عملکرد، جنس، روکش، دمای کاری و گواهی‌های مربوط به کاربرد موردنظر باید پیش از خرید بررسی شود.
کانال فلکسیبل چیست و چرا در پارکینگ استفاده می‌شود؟

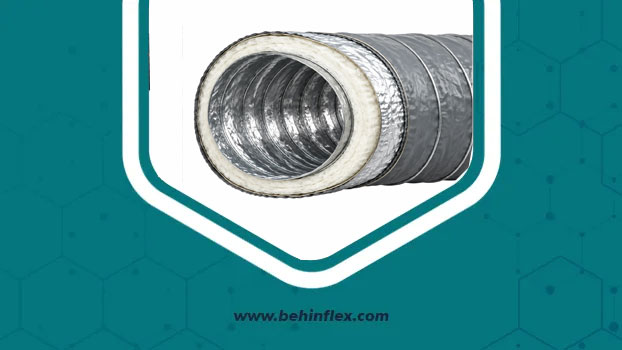

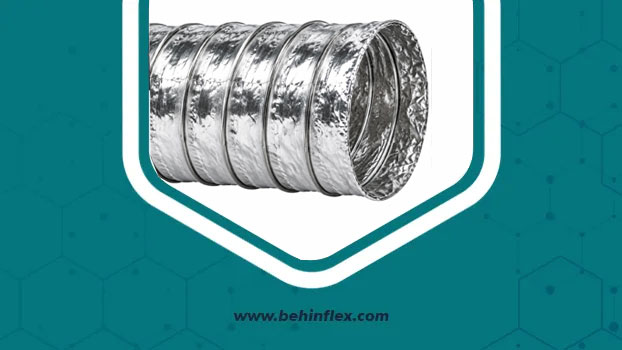

کانال فلکسیبل یا Flexible Duct کانالی انعطاف‌پذیر است که می‌تواند برای انتقال هوا در سیستم‌های تهویه، سرمایش و گرمایش مورد استفاده قرار گیرد. ساختار این کانال‌ها بسته به محصول می‌تواند شامل لایه‌های مختلف، سیم فنری، روکش، عایق حرارتی یا صوتی و لایه داخلی مخصوص انتقال هوا باشد.

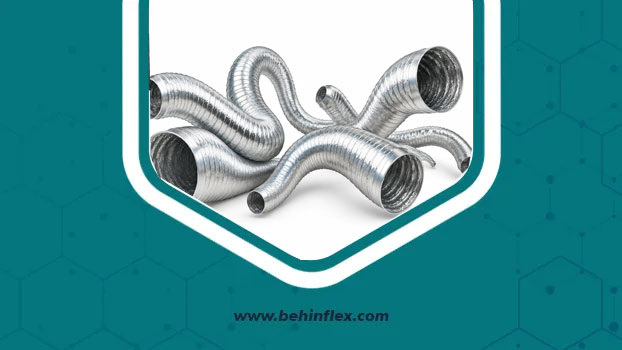

مهم‌ترین مزیت کانال فلکسیبل در پروژه‌های پارکینگ، انعطاف‌پذیری در مسیرگذاری است. در بسیاری از پارکینگ‌ها، وجود تیرها، ستون‌ها، تأسیسات برقی، لوله‌های آتش‌نشانی و محدودیت ارتفاع سقف باعث می‌شود اجرای یک مسیر کاملاً صلب دشوار باشد.
مهم‌ترین مزایای کانال فلکسیبل
- اجرای سریع‌تر نسبت به بسیاری از مسیرهای کانال‌کشی صلب
- امکان عبور از مسیرهای محدود و دارای پیچ‌وخم
- کاهش تعداد اتصالات در برخی مسیرهای کوتاه
- امکان اتصال آسان‌تر به دریچه‌ها و تجهیزات
- وزن نسبتاً پایین در بسیاری از مدل‌ها
- قابلیت استفاده در فضاهایی که دسترسی نصب محدود است
با این حال، انعطاف‌پذیری به معنی مناسب بودن برای هر کاربرد نیست. در سیستم‌های تخلیه دود، انتخاب کانال باید با سناریوی عملکرد سیستم و الزامات ایمنی حریق هماهنگ باشد.
تفاوت تهویه عادی پارکینگ با تخلیه دود حریق
یکی از مهم‌ترین اشتباهات در طراحی پارکینگ و تهویه دود، یکی دانستن تهویه روزمره پارکینگ با سیستم مدیریت دود در زمان حریق است.
در شرایط عادی، سیستم تهویه وظیفه دارد آلاینده‌های تولیدشده توسط خودروها و هوای نامطلوب را از محیط خارج کند. در مقابل، سیستم تخلیه دود حریق برای شرایط اضطراری طراحی می‌شود و باید بتواند طبق سناریوی طراحی، دود و محصولات حریق را کنترل یا تخلیه کند.
استانداردهای طراحی نیز این دو موضوع را از نظر عملکرد تفکیک می‌کنند. برای نمونه، منابع NFPA برای سازه‌های پارکینگ محصور، الزامات مشخصی برای تهویه مکانیکی و نحوه اجرای سیستم مطرح می‌کنند.
چرا این تفاوت اهمیت دارد؟
کانالی که برای هوای معمولی مناسب است الزاماً برای شرایط حریق مناسب نیست. در زمان آتش‌سوزی ممکن است سیستم با:
- دمای بسیار بالاتر از حالت عادی
- فشار مثبت یا منفی متفاوت
- دود با ترکیبات مختلف
- نیاز به تداوم عملکرد فن
- الزامات مربوط به دمپرها
- نیاز به حفظ مسیر خروج دود
مواجه شود.
بنابراین قبل از خرید باید مشخص شود کانال برای تهویه معمولی، تخلیه هوای آلوده، اتصال تجهیزات یا مدیریت دود حریق مورد استفاده قرار می‌گیرد.
آیا کانال فلکسیبل برای تخلیه دود پارکینگ مناسب است؟
پاسخ به این سؤال یک «بله» یا «خیر» عمومی نیست. مناسب بودن کانال فلکسیبل به مشخصات دقیق محصول و طراحی پروژه بستگی دارد.
در استانداردهای مرتبط با سیستم‌های کانال‌کشی، موضوعاتی مانند مقاومت مصالح، شرایط دما و رطوبت، استحکام سازه‌ای، فشار کاری و الزامات کانال‌ها مورد توجه قرار می‌گیرد. همچنین برای کانکتورهای هوایی انعطاف‌پذیر، الزامات مشخصی برای نوع و آزمون محصول وجود دارد.
بنابراین نباید صرفاً با مشاهده عبارت «فلکسیبل» روی محصول، آن را برای تخلیه دود حریق مناسب دانست.
قاعده عملی: اگر کانال قرار است در سناریوی حریق وظیفه انتقال دود را انجام دهد، مشخصات فنی، گواهی عملکرد در دمای موردنظر، کلاس حریق و تأییدیه قابل استناد محصول باید با الزامات پروژه تطبیق داده شود.
معیارهای انتخاب کانال فلکسیبل برای پارکینگ و تهویه دود
۱. دبی هوای موردنیاز
اولین پارامتر، مقدار هوایی است که باید از کانال عبور کند. دبی معمولاً بر اساس طراحی تهویه و سناریوی عملکرد سیستم تعیین می‌شود.
اگر دبی موردنیاز مشخص نباشد، انتخاب قطر کانال صرفاً بر اساس تجربه اجرایی می‌تواند باعث افزایش سرعت هوا، افت فشار، صدای بیشتر یا کاهش عملکرد سیستم شود.
۲. افت فشار
افت فشار یکی از پارامترهای کلیدی در طراحی کانال است. هرچه مسیر طولانی‌تر، پرپیچ‌وخم‌تر یا دارای اتصالات بیشتری باشد، افت فشار افزایش پیدا می‌کند.
در کانال فلکسیبل، کشیدگی صحیح کانال اهمیت زیادی دارد. ایجاد شکم‌دادگی، پیچ‌خوردگی یا فشردگی بیش از حد می‌تواند سطح مؤثر عبور هوا را کاهش داده و مقاومت جریان را افزایش دهد.
۳. دمای کاری
در تهویه عادی، دمای هوا معمولاً با شرایط محیط و تجهیزات تهویه مرتبط است؛ اما در تخلیه دود، دما می‌تواند بسیار بالاتر باشد.
به همین دلیل، دمای مجاز محصول باید با سناریوی طراحی تطبیق داده شود. استفاده از کانالی که صرفاً برای تهویه معمولی تولید شده در مسیر دود حریق می‌تواند از نظر عملکرد و ایمنی نامناسب باشد.
۴. مقاومت در برابر حریق
برای پروژه‌هایی که الزامات حریق دارند، باید مشخص شود محصول چه آزمون‌ها و طبقه‌بندی‌هایی را پشت سر گذاشته است.
مقاومت در برابر شعله، انتشار حریق، تولید دود و حفظ عملکرد در دمای بالا از موضوعاتی هستند که باید بر اساس مشخصات فنی و استاندارد محصول بررسی شوند.
۵. جنس و ساختار کانال
ساختار کانال باید متناسب با محیط نصب انتخاب شود. پارکینگ محیطی است که احتمال تماس با گردوغبار، رطوبت، آلاینده‌ها و ضربه‌های مکانیکی وجود دارد.
بنابراین کیفیت لایه داخلی، روکش خارجی، اتصالات و سیستم نگهدارنده باید در انتخاب محصول مورد توجه قرار گیرد.
مقایسه کانال فلکسیبل و کانال فلزی در پارکینگ
| معیار | کانال فلکسیبل | کانال فلزی صلب |
|---|---|---|
| انعطاف‌پذیری | بسیار بالا | محدود |
| سرعت نصب | معمولاً بالا | وابسته به ساخت و مونتاژ |
| مسیرهای پیچیده | مناسب‌تر | نیازمند اتصالات بیشتر |
| مقاومت مکانیکی | وابسته به مدل | معمولاً بالاتر |
| کنترل افت فشار | نیازمند اجرای دقیق | قابل پیش‌بینی‌تر |
| کاربرد در مسیر حریق | فقط در صورت تأیید محصول و طراحی | بسته به مشخصات و طراحی |
| تعمیر و تغییر مسیر | نسبتاً آسان | معمولاً دشوارتر |
| اتصال به تجهیزات | آسان | نیازمند قطعات اتصال مناسب |
این جدول یک مقایسه عمومی است و انتخاب نهایی باید بر اساس نقشه، محاسبات و مشخصات محصول انجام شود.
نقش فن و دمپر در سیستم پارکینگ و تهویه دود
کانال به‌تنهایی یک سیستم تهویه نیست. فن باید بتواند دبی و فشار موردنیاز شبکه را تأمین کند و تجهیزات کنترلی نیز باید با سناریوی بهره‌برداری هماهنگ باشند.
در سیستم‌های مدیریت دود، دمپرها می‌توانند نقش مهمی در کنترل مسیر جریان هوا داشته باشند. منابع فنی NFPA نیز برای سیستم‌های مدیریت دود به موضوعاتی مانند دمپرهای دود، کنترل موقعیت دمپر و انتخاب تجهیزات متناسب با دمای مورد انتظار اشاره می‌کنند.
در یک سیستم استاندارد باید هماهنگی میان موارد زیر وجود داشته باشد:
- فن تخلیه
- کانال اصلی و انشعابات
- دمپرهای موتوری یا دود
- دریچه‌ها
- سیستم اعلام حریق
- تابلو کنترل
- سنسورها و تجهیزات تشخیص
- مسیر ورود هوای جبرانی
در ساختمان‌های چندطبقه نیز نحوه تقسیم‌بندی زون‌ها و کنترل جریان هوا باید از مرحله طراحی مشخص شود.
نصب صحیح کانال فلکسیبل در پارکینگ
حتی بهترین کانال در صورت نصب نادرست نمی‌تواند عملکرد مورد انتظار را ارائه دهد.
نکات مهم نصب
- کانال را بیش از مقدار مجاز فشرده نکنید.
- از ایجاد خم‌های تند و غیرضروری خودداری کنید.
- فاصله مناسب بین ساپورت‌ها را مطابق دستورالعمل سازنده رعایت کنید.
- محل اتصال به دریچه و کانال اصلی را کاملاً آب‌بندی و محکم کنید.
- از ایجاد پارگی در لایه داخلی جلوگیری کنید.
- کانال را در معرض ضربه مستقیم خودرو یا تجهیزات متحرک قرار ندهید.
- مسیر کانال را تا حد امکان کوتاه و مستقیم طراحی کنید.
- قبل از بهره‌برداری، مسیر و اتصالات را از نظر نشتی و گرفتگی بررسی کنید.
یکی از مشکلات رایج، استفاده بیش از حد از کانال فلکسیبل در مسیرهای طولانی است. انعطاف‌پذیری بالا برای حل مشکلات مسیر مفید است، اما استفاده نامناسب می‌تواند افت فشار را افزایش دهد.
چک‌لیست خرید کانال فلکسیبل برای پارکینگ
قبل از ثبت سفارش، موارد زیر را بررسی کنید:
-
کاربری دقیق کانال مشخص شده است.
-
دبی طراحی مشخص است.
-
قطر کانال بر اساس محاسبات تعیین شده است.
-
فشار کاری سیستم مشخص است.
-
طول تقریبی مسیر مشخص است.
-
تعداد زانوها و انشعابات مشخص است.
-
دمای کاری موردنیاز مشخص است.
-
کاربرد کانال در شرایط حریق مشخص شده است.
-
گواهی‌های فنی محصول بررسی شده‌اند.
-
جنس و روکش کانال با محیط پارکینگ سازگار است.
-
نحوه اتصال و ساپورت مشخص شده است.
-
محصول از تأمین‌کننده معتبر تهیه می‌شود.
این چک‌لیست می‌تواند قبل از خرید در اختیار پیمانکار، ناظر یا مسئول تأسیسات قرار گیرد.
راهنمای خرید کانال فلکسیبل برای پارکینگ
برای خرید، ابتدا مشخصات فنی پروژه را در اختیار فروشنده تخصصی قرار دهید. گفتن عبارت «کانال فلکسیبل برای پارکینگ» به‌تنهایی برای انتخاب محصول کافی نیست؛ قطر، طول، نوع کاربرد، شرایط نصب و الزامات حریق باید مشخص باشند.
همچنین قیمت پایین‌تر لزوماً به معنای هزینه نهایی کمتر نیست. اگر کانال نامناسب باعث افزایش افت فشار، مصرف انرژی، نشتی یا تعویض زودهنگام شود، هزینه واقعی پروژه افزایش پیدا خواهد کرد.
برای بررسی محصولات و دسته‌بندی‌های مرتبط می‌توانید به فروشگاه بهین فلکس (behinflex) مراجعه کنید. این مجموعه در سایت خود دسته‌بندی کانال فلکسیبل و همچنین گروه‌هایی مانند عایق الاستومری، عایق صوت و ملزومات مرتبط را ارائه کرده است.
برای پروژه‌های اجرایی نیز بهتر است پیش از خرید عمده، مشخصات فنی محصول با نیاز پروژه تطبیق داده شود و در صورت وجود الزام حریق، مستندات فنی مربوطه از فروشنده دریافت شود.
اشتباهات رایج در انتخاب کانال تهویه پارکینگ
استفاده از هر کانال فلکسیبل برای دود
مهم‌ترین خطا، فرض کردن این موضوع است که هر کانال انعطاف‌پذیر می‌تواند دود داغ حریق را منتقل کند. کاربرد محصول باید مطابق مشخصات سازنده و الزامات طراحی باشد.
انتخاب قطر بر اساس تجربه
قطر کانال باید نتیجه محاسبه دبی، سرعت هوا و افت فشار باشد، نه صرفاً بر اساس اندازه کانال‌های پروژه‌های قبلی.
بی‌توجهی به خم‌شدگی کانال
خم شدید یا له‌شدگی کانال سطح عبور هوا را کاهش می‌دهد و می‌تواند عملکرد شبکه را تحت تأثیر قرار دهد.
تمرکز صرف بر قیمت
قیمت خرید فقط یکی از مؤلفه‌های هزینه است. کیفیت، دوام، نصب، افت فشار و سازگاری با سیستم نیز باید در تصمیم خرید لحاظ شوند.
استانداردها و الزامات فنی را چگونه بررسی کنیم؟
استاندارد مناسب به نوع پروژه، کشور محل اجرا، کاربری ساختمان و سناریوی سیستم بستگی دارد. بنابراین نباید یک استاندارد خارجی را بدون بررسی ضوابط محلی به‌عنوان تنها معیار پروژه در نظر گرفت.
در منابع NFPA، الزامات تهویه پارکینگ‌های محصور و همچنین استانداردهای مرتبط با سیستم‌های کانال‌کشی و مدیریت دود مطرح شده‌اند. برای نمونه، NFPA 88A به تهویه مکانیکی پارکینگ‌های محصور می‌پردازد و NFPA 90A نیز الزامات مرتبط با سیستم‌های کانال هوا را پوشش می‌دهد.
در پروژه‌های ایران، علاوه بر مشخصات محصول، باید الزامات مقررات ملی ساختمان، ضوابط آتش‌نشانی مرجع پروژه، مشخصات فنی مشاور و الزامات کارفرما نیز بررسی شود.
جمع‌بندی
در طراحی پارکینگ و تهویه دود، کانال فلکسیبل می‌تواند برای برخی بخش‌های شبکه تهویه، اتصال تجهیزات و مسیرهای مناسب کاربرد داشته باشد؛ اما انتخاب آن باید بر اساس دبی، افت فشار، دمای کاری، جنس، شرایط نصب و الزامات ایمنی انجام شود.
مهم‌ترین نکته این است که کانال فلکسیبل معمولی را نباید بدون بررسی مستندات فنی برای تخلیه دود حریق به کار برد. سیستم مدیریت دود یک مجموعه یکپارچه از فن، کانال، دمپر، دریچه، کنترل و هوای جبرانی است و عملکرد آن به هماهنگی همه این اجزا وابسته است.
اگر برای پروژه ساختمانی یا پارکینگ خود به دنبال انتخاب کانال فلکسیبل، عایق الاستومری یا ملزومات تأسیسات هستید، بهین فلکس می‌تواند به‌عنوان مرجع تخصصی تأمین محصولات مرتبط مورد بررسی قرار گیرد. اطلاعات تماس و دسته‌بندی محصولات در وب‌سایت این مجموعه در دسترس است و امکان استعلام قیمت و دریافت مشاوره پیش از خرید وجود دارد.
سوالات متداول
آیا کانال فلکسیبل برای تهویه پارکینگ مناسب است؟
بله، در بخش‌هایی از سیستم تهویه پارکینگ می‌تواند مناسب باشد؛ اما قطر، جنس، ساختار و شرایط کاری آن باید با طراحی سیستم مطابقت داشته باشد.
آیا هر کانال فلکسیبل برای تخلیه دود حریق قابل استفاده است؟
خیر. کانال باید برای شرایط موردنظر تأیید شده باشد و مشخصات فنی، دمای کاری و الزامات حریق آن با طراحی پروژه تطبیق داشته باشد.
قطر کانال فلکسیبل پارکینگ چگونه انتخاب می‌شود؟
قطر بر اساس دبی هوا، سرعت مجاز، افت فشار، طول مسیر، تعداد اتصالات و مشخصات فن تعیین می‌شود. انتخاب صرفاً بر اساس تجربه توصیه نمی‌شود.
کانال فلکسیبل بهتر است یا کانال فلزی؟
هیچ پاسخ عمومی برای همه پروژه‌ها وجود ندارد. فلزی بودن معمولاً مزایای مکانیکی خاص خود را دارد و فلکسیبل نیز انعطاف و سرعت نصب بیشتری ارائه می‌دهد. کاربرد و شرایط پروژه تعیین‌کننده است.
آیا عایق‌کاری کانال تهویه پارکینگ ضروری است؟
در همه مسیرها الزام یکسانی وجود ندارد. نیاز به عایق حرارتی یا صوتی به دمای هوا، محل عبور کانال، احتمال تشکیل کندانس، الزامات صوتی و مشخصات طراحی بستگی دارد.
برای خرید کانال فلکسیبل پارکینگ از کجا استعلام بگیریم؟
می‌توانید مشخصات پروژه شامل قطر، متراژ، نوع کاربرد و شرایط نصب را برای کارشناسان بهین فلکس ارسال کنید و بر اساس محصول موجود و مشخصات فنی، قیمت و گزینه مناسب را استعلام کنید.
