راهنمای جامع و صفر تا صد روش اتصال کانال فلکسیبل به دریچه و تجهیزات تهویه مطبوع (استاندارد SMACNA

در مهندسی تأسیسات مدرن و طراحی سیستم‌های سرمایشی و گرمایشی (مانند داکت اسپلیت، فن‌کویل، چیلر مرکزی، VRF و هواسازها)، توزیع بهینه و کم‌صدای جریان سیال هوا اولویت اصلی طراحان مکانیک است. کانال فلکسیبل (Flexible Duct) به سبب ویژگی‌های منحصربه‌فردی نظیر وزن سبک، مانورپذیری بالا در مسیرهای پیچیده، سرعت اجرای خیره‌کننده و اشغال فضای کمتر در سقف کاذب، به انتخاب اول کارفرمایان و مجریان تأسیساتی تبدیل شده است.

با این وجود، طبق آمارهای منتشرشده در استانداردهای بین‌المللی مانند SMACNA و ASHRAE، بیش از ۷۰ درصد اتلاف انرژی، افت فشار استاتیکی نامتعارف و نویز صوتی در سیستم‌های هوارسانی، ناشی از نصب غیراصولی و عدم هوابندی دقیق در نقاط اتصال کانال فلکسیبل به دریچه‌ها، پلنوم باکس‌ها و دهانه‌های توزیع است.

یک اتصال ناقص نه‌تنها آسایش حرارتی ساکنان را به دلیل نشت هوا مختل می‌کند، بلکه با تحمیل بار اضافی بر الکتروموتور فن، استهلاک تجهیزات و قبوض برق مصرفی را به شدت بالا می‌برد. علاوه بر این، در مناطق مرطوب، نشتی هوا در محل اتصال به دلیل ایجاد «پل حرارتی» منجر به تقطیر قطرات آب، خیس شدن سقف کاذب و رشد قارچ و کپک می‌گردد. در این مقاله جامع از پایگاه دانش بهین فلکس، استانداردهای اجرایی، مراحل گام‌به‌گام و ابزارهای موردنیاز برای اجرای یک اتصال ۱۰۰٪ هوابند را با جزئیات فنی بررسی می‌کنیم.

روش استاندارد اتصال کانال فلکسیبل به دریچه و تجهیزات تهویه شامل ۴ فاز اصلی است:

۱) فیکس کردن لایه هسته آلومینیومی و فنر داخلی روی طوقه لبه‌دار فلزی با حداقل ۵ سانتی‌متر هم‌پوشانی.

۲) قفل مکانیکی هسته داخلی با بست استیل پیچ‌دار یا بست کمربندی نایلونی فشارقوی به همراه ماستیک آب‌بند.

۳) جلو کشیدن لایه عایق الاستومری بدون فشرده‌سازی جهت حفظ مقاومت حرارتی (R-Value).

۴) هوابندی لایه خارجی با نوار درزگیر آلومینیومی مسلح نخ‌دار با عرض حداقل ۵۰ میلی‌متر.

اجرای اصولی مانع از افت فشار ۳۰ درصدی و جلوگیری از ایجاد پدیده تعریق و پل حرارتی می‌شود.

---

بررسی انواع کانال فلکسیبل و الزامات فنی در اتصالات

قبل از بررسی شیوه اتصال، شناخت ساختار لوله‌های خرطومی ضروری است. کانال‌های فلکسیبل متناسب با نوع کاربرد، فشار کاری و رطوبت محیط در مدل‌های گوناگونی تولید می‌شوند که هر یک الزامات اتصالی ویژه‌ای دارند:

┌────────────────────────────────────────────────────────┐
│               ساختار کانال فلکسیبل استاندارد           │
├────────────────────────────────────────────────────────┤
│ 1. لایه داخلی (هسته فویل آلومینیوم + فنر فولادی)       │
│ 2. لایه میانی (عایق حرارتی-صوتی الاستومریک یا پشم‌شیشه) │
│ 3. لایه خارجی (روکش محافظ فویل آلومینیوم تقویت‌شده)    │
└────────────────────────────────────────────────────────┘

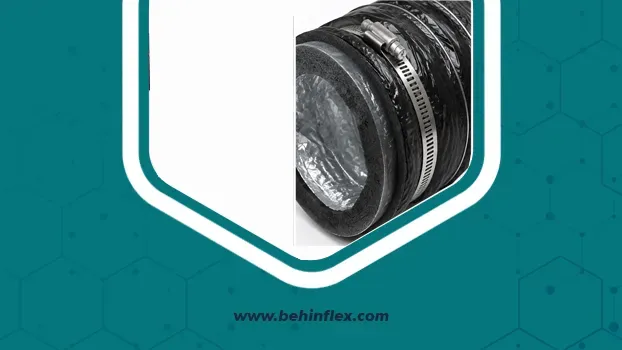

1. کانال فلکسیبل با عایق الاستومریک (Elastomeric Insulated Flex): برترین و مهندسی‌ترین گزینه برای خطوط سرمایش و گرمایش؛ ساختار سلول‌بسته الاستومری مانع نفوذ بخار آب، رشد باکتری و افت بازدهی حرارتی در طول زمان می‌شود.
2. کانال فلکسیبل کومبی (Combi Flex Duct): دارای لایه داخلی آلومینیوم و روکش خارجی پی‌وی‌سی (PVC) مشکی که مقاومت مکانیکی بالایی در برابر ضربه، سایش و پارگی دارد.
3. کانال فلکسیبل فویلی آلومینیومی (Aluminum Foil Flex): فاقد عایق ضخیم، مناسب برای سیستم‌های اگزاست، تخلیه هوای سرویس‌های بهداشتی و هودهای صنعتی.
4. کانال فلکسیبل با عایق پشم‌شیشه و پلی‌استر: مدل‌های سنتی که برای پروژه‌های اقتصادی استفاده می‌شوند، هرچند به دلیل خطر انتشار ذرات الیاف، در پروژه‌های لوکس با کانال عایق الاستومریک جایگزین شده‌اند.

---

ابزارها، متعلقات و قطعات الزامی برای اتصال کانال خرطومی

اتصال مهندسی کانال فلکسیبل به هیچ عنوان با سیم مفتول یا چسب‌های معمولی برق و کارتن امکان‌پذیر نیست. برای تضمین عمر مفید بالای ۲۰ سال سیستم، باید پک اتصالات تخصصی زیر تهیه گردد:

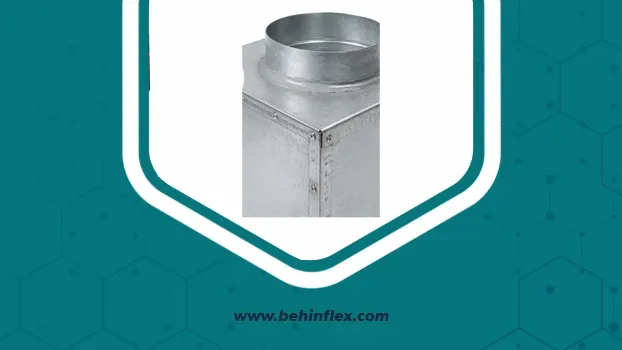

• طوقه یا کالار گالوانیزه (Collar with Bead): رابط مدور با لبه برجسته (Bead) که باعث می‌شود بست بعد از سفت شدن، از روی طوقه سر نخورد.
• پلنوم باکس عایق‌کاری‌شده (Insulated Plenum Box): محفظه توزیع هوا ساخته‌شده از ورق گالوانیزه که فشار دینامیکی هوا را به فشار استاتیکی یکنواخت در پشت دریچه تبدیل می‌کند.
• بست فلزی استیل با قفل ترمزدار (Stainless Steel Hose Clamp): بهترین اتصال‌دهنده مکانیکی با پیچ فولادی برای تثبیت فنر داخلی به طوقه.
• بست کمربندی نایلونی فشارقوی (Heavy-Duty Nylon Tie): بست‌های پلاستیکی مقاوم به اشعه UV با عرض حداقل ۹ میلی‌متر که به کمک آچار مخصوص بست (Tensioning Tool) کشیده و قفل می‌شوند.
• نوار درزگیر آلومینیومی مسلح (Fiberglass Reinforced Aluminum Tape): چسب فویلی نخ‌دار دارای الیاف نسوز و چسب پایه آکریلیک با چسبندگی فوق‌العاده در بازه دمایی منفی ۳۰ تا مثبت ۱۲۰ درجه سانتی‌گراد.
• ماستیک درزگیر آکریلیک پایه آب (Water-Based Duct Mastic): ماده‌ای انعطاف‌پذیر و ضد حریق جهت پر کردن ریزشکاف‌های میکرونی روی طوقه‌ها.
• سیم‌چین صنعتی و کاتر دوطرفه: جهت برش تمیز فویل بدون پارگی نامنظم و قطع کردن بدون پلیسه مفتول فنری.

---

جدول مقایسه‌ای: ارزیابی روش‌ها و متریال‌های مختلف هوابندی اتصالات

جدول تخصصی زیر روش‌های مختلف آب‌بندی کانال را از منظر استانداردهای بین‌المللی مقایسه می‌کند:

---

راهنمای گام‌به‌گام روش اتصال کانال فلکسیبل به دریچه هوا و پلنوم باکس

برای دستیابی به یک خط هوارسانی استاندارد بدون افت فشار، کلیه تکنسین‌ها و نصابان باید مراحل ۵ گانه زیر را بدون میان‌بر پیاده‌سازی کنند:

  ┌────────────────────────────────────────────────────────┐
  │                 فلوچارت استاندارد اتصال                 │
  └────────────────────────────────────────────────────────┘
                             │
                             ▼
              [آماده‌سازی طوقه و پلنوم باکس]
                             │
                             ▼
            [برش دقیق و آزادسازی لایه‌های کانال]
                             │
                             ▼
         [فیکس مکانیکی لایه داخلی با بست و ماستیک]
                             │
                             ▼
         [پوشش کامل لایه عایق الاستومری روی طوقه]
                             │
                             ▼
          [هوابندی نهایی روکش با نوار چسب مسلح]

گام اول: آماده‌سازی پلنوم باکس و نصب طوقه گالوانیزه

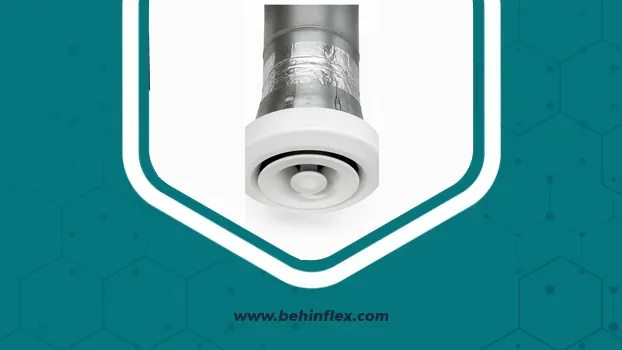

۱. ابعاد پلنوم باکس باید دقیقاً منطبق بر دریچه خطی، اسلوت یا مشبک باشد.

۲. طوقه ورودی به قطر دقیق کانال فلکسیبل (سایزهای استاندارد: ۴، ۵، ۶، ۸، ۱۰، ۱۲، ۱۴ اینچ) انتخاب شود.

۳. طوقه با استفاده از پیچ‌های خودکار سرگرد یا پرچ فولادی روی دیواره یا پشت پلنوم باکس فیکس شود.

۴. درز پیرامونی طوقه با بدنه باکس باید به طور کامل با چسب ماستیک داکت پوشانده و عایق‌بندی گردد.

گام دوم: برش و تفکیک لایه‌های لوله خرطومی

۱. فاصله میان تجهیز و دریچه را با متر اندازه‌گیری کنید؛ از کشیدن بیش‌ازحد یا شل گذاشتن کانال پرهیز کنید.

۲. با کاتر تیز، روکش خارجی و لایه عایق الاستومریک را به صورت محیطی ببرید.

۳. مفتول فنری کربن‌دار هسته داخلی را با سیم‌چین برش دهید تا لبه‌های تیز و برنده ایجاد نشود.

۴. لایه عایق الاستومری و روکش فویل را حدود ۱۰ الی ۱۵ سانتی‌متر به سمت عقب جمع کنید تا لایه داخلی کاملاً در دسترس باشد.

گام سوم: اتصال و مهار مکانیکی لایه داخلی

۱. لایه فویل داخلی را همراه با فنر، حداقل ۵ سانتی‌متر (۲ اینچ) روی گلویی طوقه گالوانیزه جلو ببرید تا از برجستگی محافظ طوقه (Bead) رد شود.

۲. یک لایه نازک ماستیک روی طوقه بمالید تا درزهای میکرونی بسته شوند.

۳. بست فلزی استیل را دور هسته داخلی انداخته و پیچ آن را با پیچ‌گوشتی چارسو یا آچار بکس با گشتاور استاندارد محکم کنید. مطمئن شوید فنر کانال در پشت برآمدگی طوقه قفل شده است.

گام چهارم: درزگیری لایه اولیه با نوار آلومینیومی

۱. روی محل اتصال لایه داخلی و بست فلزی، حداقل ۲ تا ۳ دور کامل نوار درزگیر آلومینیومی تقویت‌شده بپیچید.

۲. نوار را با ابزار پلاستیکی کاردک صاف کنید تا حباب‌های هوا خارج شده و چسبندگی حداکثری حاصل گردد.

گام پنجم: بازگرداندن عایق الاستومری و پوشش کامل خارجی

۱. لایه عایق الاستومری را به سمت جلو بکشید تا روی بست و طوقه را به طور کامل پوشش دهد و لبه آن به دیواره پلنوم باکس مماس شود.

۲. دقت کنید عایق نباید فشرده یا مچاله شود؛ فشردگی عایق باعث کاهش مقاومت حرارتی (R-Value) و ایجاد شبنم‌زدگی می‌گردد.

۳. روکش خارجی را نیز به جلو آورده و روی محل تلاقی با نوار درزگیر آلومینیومی مسلح نخ‌دار (عرض حداقل ۵ سانتی‌متر) کاملاً مهروموم کنید.

---

روش اتصال کانال فلکسیبل به دستگاه داکت اسپلیت، فن‌کویل و هواساز

اتصال کانال خرطومی به تجهیزات مکانیکی دارای موتور و پروانه دوار به دلیل وجود ارتعاشات دینامیکی و فشار استاتیکی بالاتر الزامات ویژه‌ای دارد:

[خروجی فن دستگاه] ──> [برزنت لرزه‌گیر] ──> [باکس مقسم عایق] ──> [طوقه‌های خروجی] ──> [کانال فلکسیبل]

۱. استفاده الزامی از لرزه‌گیر برزنتی (Flexible Duct Connector)

هرگز کانال فلکسیبل را مستقیماً به دهانه فلزی فن دستگاه متصل نکنید. انتقال لرزش مداوم موتور فن به کانال باعث شل شدن بست‌ها، پارگی فویل و ایجاد صدای زوزه در سقف کاذب می‌شود. همیشه بین دهانه فلزی دستگاه و باکس توزیع، از یک قطعه لرزه‌گیر برزنتی مجهز به ورق گالوانیزه استفاده کنید.

۲. طراحی و اتصال به ساب‌باکس مقسم (Distribution Sub-Box)

در سیستم‌های داکت اسپلیت، دهانه خروجی هوا مستطیلی شکل است. برای توزیع باد به اتاق‌های مختلف، ابتدا یک باکس توزیع اصلی نصب شده و سپس به تعداد اتاق‌ها، خروجی‌های گرد با دمپرهای کنترل دبی متصل می‌گردد. اتصال کانال‌های خرطومی به این خروجی‌ها دقیقاً مشابه روش اتصال به پلنوم باکس با استفاده از بست استیل و چسب مسلح انجام می‌پذیرد.

۳. کنترل سرعت هوا در دهانه ورودی کانال

سرعت هوا در کانال فلکسیبل متصل به دستگاه نباید از ۶ متر بر ثانیه (حدود ۱۲۰۰ فوت بر دقیقه) فراتر رود؛ سرعت‌های بالاتر موجب تولید صدای زوزه در مجاورت دستگاه می‌گردد.

---

خطاهای مهندسی رایج در اتصال کانال‌های خرطومی و پیامدهای آن

آگاهی از اشتباهات رایج اجرایی مانع از بروز خسارت‌های پرهزینه در ساختمان‌های در حال بهره‌برداری می‌شود:

• شکم‌دادگی ناشی از کشش ناکافی: اگر لوله خرطومی به طور کامل باز نشود و پره‌های فنری جمع بمانند، زبری سطح داخلی افزایش یافته و افت فشار خط تا ۳۰ الی ۵۰ درصد بالا می‌رود.
• خمیدگی‌های با زاویه تند (Kinking): شعاع خمش ($R$) کانال در هیچ نقطه‌ای نباید از قطر نامی کانال ($D$) کمتر باشد ($R\ge D$). خم‌های ۹۰ درجه تند باعث انسداد مسیر جریان و نارسایی هوا به فضا می‌شوند.
• استفاده از ساپورت‌های نامناسب: آویزان کردن کانال با تسمه‌های باریک آهنی یا سیم مفتول باعث بریدگی عایق الاستومری، له‌شدگی مجرا و ایجاد پل حرارتی در محل آویز می‌شود. پهنای ساپورت نگهدارنده باید حداقل ۵ سانتی‌متر باشد.
• استفاده از چسب‌های نامرغوب پایه حلال: چسب‌های معمولی در مجاورت هوای گرم سیستم حرارتی، خاصیت چسبندگی خود را بعد از چند ماه از دست داده و باز می‌شوند.

---

فرمول محاسباتی استاندارد انشعاب و افت فشار در اتصالات

در محاسبات تأسیساتی، افت فشار ایجاد شده در مقاطع اتصالی طوقه و زانوها با فرمول زیر مدل‌سازی می‌شود:

ΔP=Co⋅(ρ⋅V22)\Delta P = C_o \cdot \left( \frac{\rho \cdot V^2}{2} \right)ΔP=Co​⋅(2ρ⋅V2​)

که در آن:

• $\Delta P$: افت فشار استاتیکی موضعی (پاسکال)
• CoC_oCo​: ضریب افت اصطکاکی اتصال و تبدیل (Loss Coefficient)
• $\rho$: چگالی هوای عبوری (کیلوگرم بر متر مکعب، حدود ۱.۲)
• $V$: سرعت جریان هوا (متر بر ثانیه)

استفاده از طوقه‌های لبه‌گرد با زاویه ورودی هموار و درزگیری ماستیک باعث کاهش محسوس ضریب CoC_oCo​ و در نتیجه بهینه‌سازی مصرف برق فن هواساز می‌گردد.

---

چک‌لیست نهایی کنترل کیفیت (QC) برای ناظران و مجریان تأسیسات

پیش از بستن سقف کاذب، مهندس ناظر یا تکنسین ارشد باید آیتم‌های زیر را ارزیابی و تیک تأیید ثبت کند:

• [ ] آیا تمام اتصالات دارای طوقه گالوانیزه لبه‌دار با بست استیل پیچ‌دار هستند؟
• [ ] آیا لایه داخلی کانال حداقل ۵ سانتی‌متر روی طوقه نشسته است؟
• [ ] آیا عایق الاستومری بدون پارگی و فشردگی، کل محیط طوقه را پوشانده است؟
• [ ] آیا تمامی نوارچسب‌های استفاده‌شده از نوع آلومینیومی مسلح نخ‌دار هستند؟
• [ ] آیا فاصله ساپورت‌های نگهدارنده در طول مسیر کانال کمتر از ۱.۵ متر است؟
• [ ] آیا افتادگی کانال در بین دو ساپورت زیر ۵٪ طول دهانه است؟
• [ ] آیا هیچ‌گونه صدای نشتی هوا یا سوت در تست فشار با حداکثر توان فن شنیده نمی‌شود؟

---

راهنمای انتخاب و خرید کانال فلکسیبل استاندارد از بهین فلکس

کیفیت نهایی یک سیستم تهویه مطبوع، وابسته به دو فاکتور اساسی است: نصب اصولی و کیفیت متریال به کار رفته. شرکت بهین فلکس (behinflex) به عنوان مرجع تخصصی و نماینده انحصاری فروش انواع عایق‌های الاستومریک و پیشرفته‌ترین مدل‌های کانال فلکسیبل در کشور، سبد کاملی از لوله‌های خرطومی عایق‌دار و اتصالات مهندسی را در اختیار جامعه مهندسان، انبوه‌سازان و پیمانکاران تأسیساتی قرار می‌دهد.

مزایای رقابتی محصولات بهین فلکس:

• عایق الاستومریک سلول‌بسته با استاندارد حریق: جلوگیری قطعی از تعریق، عدم اشتعال‌پذیری (Class 0 و Class 1) و پایداری حرارتی بی‌نظیر.
• مفتول فنری فولادی پرکربن: مقاومت بالا در برابر تغییر شکل، دفرمه شدن و له‌شدگی در حین نصب.
• فویل آلومینیومی چندلایه لمینت‌شده: هوابندی ۱۰۰ درصدی، مقاومت در برابر پارگی و نفوذناپذیری در برابر رطوبت.
• تأمین اکسسوری‌های اورجینال: انواع بست‌های استیل ترمزدار، نوارهای درزگیر مسلح نخ‌دار، چسب‌های ماستیک پایه آب و اتصالات استاندارد.

ارتباط با واحد مهندسی فروش:

مهندسان مشاور و مجریان محترم پروژه‌های ساختمانی می‌توانند برای دریافت کاتالوگ فنی، محاسبات سایزینگ انشعابات، استعلام قیمت روز محصولات و دریافت نمونه، به وب‌سایت تخصصی behinflex.com مراجعه کرده یا با کارشناسان فنی بهین فلکس تماس حاصل فرمایند.

---

جمع‌بندی و نتیجه‌گیری مهندسی

اتصال استاندارد کانال فلکسیبل به دریچه هوا و تجهیزات تهویه مطبوع، گلوگاه عملکردی یک پروژه تأسیساتی است. رعایت اصل هم‌پوشانی لایه‌ها، قفل مکانیکی بست استیل، عایق‌کاری پیوسته با متریال الاستومریک و آب‌بندی نهایی با چسب‌های مسلح، آسایش صوتی و حرارتی ساکنان را برای سال‌های طولانی تضمین کرده و هزینه‌های تعمیر و نگهداری را به صفر نزدیک می‌کند.

مجموعه بهین فلکس با تکیه بر دانش مهندسی و ارائه بالاترین استانداردهای کیفی در تأمین کانال‌های خرطومی و عایق‌های ساختمانی، همراه مطمئن شما در تمامی فازهای طراحی و اجرای تأسیسات مکانیکی است.

---

سوالات متداول کاربران و نصابان (FAQ)

۱. بهترین متریال برای بستن لایه داخلی کانال فلکسیبل به طوقه چیست؟

استانداردترین ابزار، بست‌های فلزی نواری از جنس استیل ضدزنگ (Stainless Steel) مجهز به پیچ ترمزدار هستند. این بست‌ها بر خلاف سیم مفتول، فشار یکنواختی را بدون بریدن لایه فویل بر محیط طوقه وارد می‌کنند.

۲. آیا می‌توان کانال فلکسیبل را بدون استفاده از باکس تبدیل مستقیماً به داکت اسپلیت وصل کرد؟

خیر، اتصال مستقیم به دهانه فن به دلیل بالا بودن سرعت جریان و تلاطم هوا موجب افت فشار شدید و تولید نویز صوتی می‌شود. همواره باید از یک باکس تبدیل عایق‌کاری‌شده (پلنوم خروجی) به همراه لرزه‌گیر برزنتی استفاده شود.

۳. تفاوت چسب آلومینیومی معمولی با نوارچسب مسلح نخ‌دار چیست؟

چسب آلومینیومی معمولی در برابر ارتعاشات مداوم و انبساط/انقباض حرارتی به مرور زمان دچار پارگی می‌شود؛ اما چسب‌های مسلح دارای تار و پود نخ فایبرگلاس تقویتی بوده و مقاومت کششی و حرارتی بسیار بالایی دارند.

۴. برای جلوگیری از تعریق و چکه کردن آب از سقف در محل اتصالات چه باید کرد؟

باید اطمینان حاصل شود که لایه عایق الاستومریک کانال به طور کامل تا روی بدنه پلنوم باکس کشیده شده و هیچ شکاف یا فشردگی در عایق وجود ندارد تا پل حرارتی (Thermal Bridge) تشکیل نشود.

۵. حداکثر فاصله مجاز بین ساپورت‌های نگهدارنده کانال فلکسیبل چقدر است؟

طبق استاندارد SMACNA، حداکثر فاصله بین دو ساپورت نباید بیش از ۱.۵ متر باشد. همچنین افتادگی کانال بین دو ساپورت نباید از ۴ الی ۵ سانتی‌متر تجاوز کند.

۶. چرا در سیستم‌های سرمایشی مدرن، کانال فلکسیبل با عایق الاستومریک جایگزین پشم‌شیشه شده است؟

عایق الاستومریک ساختار کاملاً سلول‌بسته دارد، رطوبت را جذب نمی‌کند، فاقد ریزش الیاف و ذرات آلرژی‌زا است، عمر مفید بسیار بالاتری دارد و ضخامت کمتری برای رسیدن به مقاومت حرارتی یکسان نیاز دارد.
