محاسبه قطر کانال فلکسیبل بر اساس دبی هوا؛ جدول انتخاب سریع
محاسبه قطر کانال فلکسیبل بر اساس دبی هوا؛ جدول انتخاب سریع
انتخاب قطر مناسب کانال فلکسیبل یکی از مهمترین مراحل طراحی و اجرای سیستمهای تهویه مطبوع، هواساز، فنکویل، کولر، اگزاست و هوای تازه است. اگر قطر کانال کمتر از مقدار موردنیاز انتخاب شود، سرعت هوا و افت فشار افزایش پیدا میکند؛ در نتیجه، صدای جریان هوا بیشتر شده و دبی واقعی در خروجیها کاهش مییابد.
از طرف دیگر، انتخاب قطر بیش از حد نیز هزینه خرید، فضای نصب و دشواری اجرای کانالکشی را افزایش میدهد. بنابراین، قطر کانال فلکسیبل باید با توجه به دبی هوا، سرعت طراحی، طول مسیر، تعداد زانوها و نوع کانال تعیین شود.
برای محاسبه قطر کانال فلکسیبل، ابتدا دبی هوا را به مترمکعب بر ساعت و سرعت هوا را به متر بر ثانیه مشخص کنید. سپس از فرمول D = 18.81 × √(Q/V) استفاده کنید؛ در این فرمول D بر حسب میلیمتر، Q دبی هوا بر حسب m³/h و V سرعت هوا بر حسب m/s است. برای کانالهای انشعابی معمولاً سرعت 3 تا 5 m/s و برای مسیرهای اصلی حدود 4 تا 6 m/s مناسب است.
چرا محاسبه قطر کانال فلکسیبل اهمیت دارد؟
کانال فلکسیبل تنها یک مسیر انتقال هوا نیست؛ قطر آن مستقیماً روی راندمان کل سیستم تهویه اثر میگذارد. در طراحی اصولی، فن باید بتواند دبی موردنیاز را با فشار استاتیک مناسب تأمین کند و کانال نیز باید این هوا را بدون افت فشار غیرعادی، نشتی، صدا یا لرزش به مقصد برساند.
در کانالهای انعطافپذیر، اهمیت انتخاب قطر حتی بیشتر است. زیرا سطح داخلی بعضی مدلهای فلکسیبل، بهویژه اگر بیشازحد کشیده نشوند یا مسیرشان خمیده باشد، نسبت به کانال اسپیرال یا گالوانیزه صافتر نیست. این مسئله میتواند افت فشار اصطکاکی را افزایش دهد.
قطر نامناسب کانال ممکن است مشکلات زیر را ایجاد کند:
- کاهش هوادهی واقعی دریچهها
- افزایش صدای سوت یا نویز جریان هوا
- بالا رفتن فشار کاری فن و مصرف برق
- ناتوانی سیستم در سرمایش یا گرمایش یکنواخت
- افزایش استهلاک موتور فن و تجهیزات
- افزایش احتمال تعریق سطح کانال در مسیرهای سرد
- دشواری بالانس هوا میان اتاقها یا فضاهای مختلف
بنابراین، انتخاب قطر کانال فلکسیبل نباید صرفاً بر اساس تجربه یا قطر خروجی دستگاه انجام شود. باید دبی، سرعت هوا و شرایط واقعی نصب نیز بررسی شوند.
فرمول محاسبه قطر کانال فلکسیبل بر اساس دبی هوا
مبنای اصلی انتخاب قطر کانال، رابطه بین دبی هوا، سرعت جریان هوا و مساحت مقطع کانال است.
فرمول پایه به شکل زیر است:
Q=V×A Q = V \times A
در این فرمول:
- QQ: دبی هوا بر حسب مترمکعب بر ثانیه
- VV: سرعت هوا بر حسب متر بر ثانیه
- AA: مساحت سطح مقطع کانال بر حسب مترمربع
از آنجا که مقطع کانال فلکسیبل معمولاً دایرهای است، مساحت آن از فرمول زیر به دست میآید:
A=πD24 A = \frac{\pi D^2}{4}
با ترکیب روابط بالا و تبدیل دبی از مترمکعب بر ساعت به مترمکعب بر ثانیه، فرمول کاربردی انتخاب قطر به دست میآید:
D=18.81×QV D = 18.81 \times \sqrt{\frac{Q}{V}}

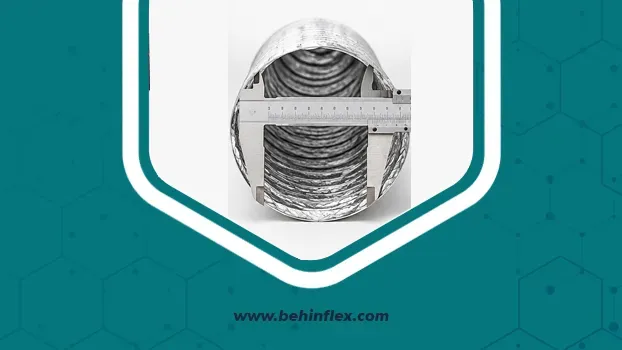

معنی متغیرهای فرمول
| نماد | توضیح | واحد |
|---|---|---|
| D | قطر داخلی کانال فلکسیبل | میلیمتر |
| Q | دبی هوای موردنیاز | مترمکعب بر ساعت (m³/h) |
| V | سرعت طراحی هوا در کانال | متر بر ثانیه (m/s) |
| 18.81 | ضریب تبدیل واحدها در کانال گرد | ثابت |
نکته مهم: عدد بهدستآمده از فرمول، قطر محاسباتی است. در مرحله خرید باید قطر استاندارد بالاتر و نزدیک به آن را انتخاب کنید؛ مگر آنکه محاسبات افت فشار دقیق، قطر دیگری را تأیید کند.

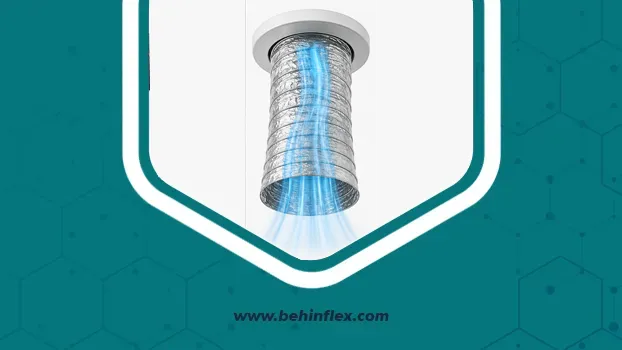

سرعت مناسب هوا در کانال فلکسیبل چقدر است؟
سرعت هوا یکی از مهمترین متغیرها در تعیین قطر کانال است. هرچه سرعت بالاتر باشد، میتوان از کانال کوچکتری استفاده کرد؛ اما افت فشار، صدا و مصرف انرژی افزایش پیدا میکند.
برای انتخاب حرفهای، سرعت هوا باید با نوع مسیر و حساسیت محیط هماهنگ شود.
| محل استفاده از کانال فلکسیبل | سرعت پیشنهادی هوا | ملاحظات اجرایی |
|---|---|---|
| انشعاب نهایی به دریچه | 2 تا 4 m/s | مناسب فضاهای مسکونی و کمصدا |
| کانال رفت فنکویل | 3 تا 5 m/s | تعادل مناسب میان صدا و ابعاد |
| مسیرهای اصلی کوتاه | 4 تا 6 m/s | نیازمند کنترل افت فشار |
| اگزاست سرویس بهداشتی | 3 تا 6 m/s | بسته به طول مسیر و ظرفیت فن |
| هوای تازه | 3 تا 5 m/s | بهتر است صدا و افت فشار کنترل شود |
| محیطهای اداری یا اتاق خواب | 2 تا 4 m/s | اولویت با عملکرد کمصدا |
| آشپزخانه و تهویه صنعتی سبک | 5 تا 8 m/s | تنها با طراحی دقیق فشار استاتیک |
در پروژههای مسکونی، اداری، درمانی و فضاهای آرام، انتخاب سرعت پایینتر معمولاً نتیجه بهتری میدهد. این رویکرد به قطر بزرگتر نیاز دارد، اما صدای کمتر و توزیع هوای یکنواختتری ایجاد میکند.
مثال محاسبه قطر کانال فلکسیبل
فرض کنید یک شاخه از سیستم تهویه باید 800 مترمکعب هوا در ساعت را منتقل کند. برای حفظ صدای مناسب، سرعت طراحی را 4.5 متر بر ثانیه در نظر میگیریم.
فرمول:
D=18.81×8004.5 D = 18.81 \times \sqrt{\frac{800}{4.5}}
D=18.81×177.78 D = 18.81 \times \sqrt{177.78}
D≈251 mm D \approx 251 \text{ mm}
قطر محاسباتی حدود 251 میلیمتر است. بنابراین، نزدیکترین انتخاب استاندارد معمولاً کانال فلکسیبل قطر 250 میلیمتر خواهد بود.
اگر مسیر طولانی باشد، زانوهای متعدد داشته باشد یا از فلکسیبل با سطح داخلی چیندار استفاده شود، انتخاب سایز بالاتر مانند 280 یا 300 میلیمتر میتواند منطقیتر باشد؛ البته این تصمیم باید با بررسی افت فشار و محدودیت فضای نصب گرفته شود.
جدول انتخاب سریع قطر کانال فلکسیبل بر اساس دبی هوا
جدول زیر برای انتخاب اولیه قطر کانال فلکسیبل تدوین شده است. سرعت مبنای این جدول حدود 4.5 متر بر ثانیه است؛ یعنی یک انتخاب متعادل برای بسیاری از مسیرهای تهویه عمومی.
| دبی هوا (m³/h) | قطر محاسباتی تقریبی | قطر پیشنهادی استاندارد کانال فلکسیبل | کاربرد متداول |
|---|---|---|---|
| 100 | 89 mm | 100 mm | هواکش کوچک، انشعاب محدود |
| 150 | 109 mm | 125 mm | سرویس بهداشتی، تهویه موضعی |
| 200 | 125 mm | 125 mm | اگزاست سبک، دریچه کوچک |
| 300 | 154 mm | 160 mm | انشعاب فنکویل کوچک |
| 400 | 177 mm | 180 mm یا 200 mm | اتاق کوچک، مسیر کوتاه |
| 500 | 198 mm | 200 mm | انشعاب رفت یا برگشت هوا |
| 600 | 217 mm | 250 mm | فنکویل متوسط، هوای تازه |
| 800 | 251 mm | 250 mm | شاخه اصلی محدود |
| 1000 | 280 mm | 300 mm | فنکویل بزرگ یا چند دریچه |
| 1200 | 307 mm | 315 mm | مسیر اصلی کوتاه |
| 1500 | 343 mm | 355 mm | هواساز کوچک، کانال اصلی |
| 1800 | 376 mm | 400 mm | مسیر اصلی تهویه |
| 2000 | 396 mm | 400 mm | رفتوبرگشت هواساز |
| 2500 | 443 mm | 450 mm | کانال اصلی با دبی بالا |
| 3000 | 485 mm | 500 mm | سیستمهای تجاری سبک |
| 4000 | 564 mm | 560 mm یا 600 mm | هواساز و پروژههای بزرگ |
هشدار فنی: این جدول برای انتخاب سریع اولیه مناسب است و جایگزین محاسبه کامل افت فشار نیست. در مسیرهای طولانی، دارای زانو، سهراهی، دمپر، دریچه، تبدیل یا فیلتر، قطر انتخابی باید با محاسبات دقیقتر کنترل شود.
جدول ظرفیت تقریبی کانال فلکسیبل در قطرهای رایج
جدول زیر نشان میدهد هر قطر کانال فلکسیبل، در سرعتهای مختلف، تقریباً چه مقدار هوا را عبور میدهد. اعداد برای ارزیابی سریع و انتخاب اولیه کاربرد دارند.
| قطر کانال | دبی در سرعت 3 m/s | دبی در سرعت 4 m/s | دبی در سرعت 5 m/s |
|---|---|---|---|
| 100 mm | 85 m³/h | 113 m³/h | 141 m³/h |
| 125 mm | 133 m³/h | 177 m³/h | 221 m³/h |
| 150 mm | 191 m³/h | 254 m³/h | 318 m³/h |
| 160 mm | 217 m³/h | 290 m³/h | 362 m³/h |
| 180 mm | 275 m³/h | 366 m³/h | 458 m³/h |
| 200 mm | 339 m³/h | 452 m³/h | 565 m³/h |
| 250 mm | 530 m³/h | 707 m³/h | 884 m³/h |
| 300 mm | 763 m³/h | 1,018 m³/h | 1,272 m³/h |
| 315 mm | 841 m³/h | 1,122 m³/h | 1,402 m³/h |
| 355 mm | 1,069 m³/h | 1,425 m³/h | 1,781 m³/h |
| 400 mm | 1,357 m³/h | 1,810 m³/h | 2,262 m³/h |
| 450 mm | 1,718 m³/h | 2,290 m³/h | 2,863 m³/h |
| 500 mm | 2,120 m³/h | 2,827 m³/h | 3,534 m³/h |
| 600 mm | 3,054 m³/h | 4,072 m³/h | 5,089 m³/h |
اعداد جدول، دبی تئوری عبوری از مقطع را نشان میدهند. در پروژه واقعی، مقاومت مسیر، کیفیت نصب، میزان کشیده شدن کانال و اتصالات میتوانند دبی مؤثر را تغییر دهند.
عوامل مؤثر بر انتخاب نهایی قطر کانال فلکسیبل
دبی هوا تنها عامل تعیینکننده نیست. یک انتخاب قابلاعتماد باید مجموعهای از شرایط طراحی و اجرا را پوشش دهد.
1. طول مسیر کانال
هرچه طول کانال فلکسیبل بیشتر شود، افت فشار اصطکاکی افزایش مییابد. اگر مسیر طولانی است، بهتر است قطر کانال را یک سایز بزرگتر انتخاب کنید یا بخشی از مسیر را با کانال صلب، اسپیرال یا گالوانیزه اجرا نمایید.
استفاده از فلکسیبل در مسیرهای بسیار طولانی، بدون محاسبه فشار استاتیک فن، میتواند باعث افت محسوس هوادهی شود.
2. تعداد زانوها و خمهای مسیر
خمهای تند، حلقههای اضافی و پیچخوردگی کانال، مسیر عبور هوا را محدود میکنند. در عمل، هر زانوی غیراصولی میتواند افت فشاری معادل چند متر کانال مستقیم ایجاد کند.
برای کاهش این مشکل:
- از خمهای تند و زاویهدار اجتناب کنید.
- شعاع خم را تا حد امکان بزرگ در نظر بگیرید.
- کانال را بدون فشردگی و پیچش نصب کنید.
- مسیر را کوتاه، مستقیم و قابلدسترسی طراحی کنید.
3. نوع کانال فلکسیبل
کانال فلکسیبل عایقدار، کومبی، آلومینیومی، PVC، برزنتی یا مدلهای دارای لایه داخلی مختلف، رفتار یکسانی در برابر افت فشار ندارند. ساختار داخلی، میزان چینخوردگی، ضخامت عایق و کیفیت مفتول مارپیچ بر عملکرد نهایی مؤثر هستند.
در سیستمهای سرمایشی و گرمایشی، استفاده از کانال فلکسیبل عایقدار با عایق الاستومریک میتواند به کاهش اتلاف انرژی و کنترل تعریق کمک کند.
4. فشار استاتیک فن
یک فن با دبی اسمی بالا، لزوماً در شبکه کانالکشی واقعی همان دبی را تأمین نمیکند. فن باید علاوه بر تأمین دبی، توان غلبه بر افت فشار کانال، زانوها، فیلتر، کویل، دمپر و دریچهها را نیز داشته باشد.
به همین دلیل، پیش از کوچک کردن قطر کانال برای کاهش هزینه، باید منحنی فن و فشار استاتیک قابلدسترس بررسی شود.
5. سطح صدای موردنیاز
برای اتاق خواب، کلاس درس، دفتر اداری، کلینیک و فضاهای آرام، بهتر است سرعت هوا پایینتر انتخاب شود. کاهش سرعت بهمعنای افزایش قطر کانال است، اما صدای هوا و افت فشار را بهطور محسوسی کم میکند.
چکلیست انتخاب کانال فلکسیبل قبل از خرید
پیش از خرید کانال فلکسیبل، این موارد را بررسی کنید:
- [ ] دبی واقعی موردنیاز هر شاخه مشخص شده است.
- [ ] سرعت هدف هوا با نوع فضا هماهنگ است.
- [ ] قطر از فرمول یا جدول انتخاب سریع محاسبه شده است.
- [ ] نزدیکترین سایز استاندارد بالاتر انتخاب شده است.
- [ ] طول مسیر فلکسیبل تا حد امکان کوتاه در نظر گرفته شده است.
- [ ] تعداد زانوها، خمها و اتصالات در طراحی لحاظ شدهاند.
- [ ] افت فشار مسیر با فشار استاتیک فن همخوانی دارد.
- [ ] نوع کانال از نظر عایق، دمای کار و محیط نصب مناسب است.
- [ ] کانال در زمان نصب کاملاً کشیده و بدون لهشدگی اجرا میشود.
- [ ] محل اتصال به پلنیوم، دریچه و دستگاه بهدرستی آببندی خواهد شد.
اشتباهات رایج در انتخاب قطر کانال فلکسیبل
یکی از اشتباهات رایج، انتخاب قطر کانال صرفاً بر اساس قطر دهانه دستگاه است. ممکن است دهانه خروجی یک فن یا فنکویل کوچک باشد، اما برای کاهش صدا و افت فشار، پس از یک تبدیل کوتاه به کانالی با قطر بزرگتر نیاز باشد.
اشتباه دیگر، استفاده از کانال فلکسیبل فشرده و جمعشده است. کانال فلکسیبل باید در زمان نصب تا حد استاندارد کشیده شود. چینخوردگیهای زیاد، قطر مؤثر مسیر را کاهش داده و مقاومت جریان را بالا میبرند.
همچنین بعضی مجریان از قطر کوچکتر برای صرفهجویی در هزینه استفاده میکنند. این صرفهجویی اولیه میتواند در آینده با افزایش صدای سیستم، نارضایتی کاربر، مصرف انرژی بالاتر و نیاز به اصلاح کانالکشی جبران شود.
راهنمای خرید کانال فلکسیبل مناسب
پس از تعیین قطر، باید نوع کانال فلکسیبل را بر اساس کاربرد واقعی انتخاب کنید. برای کانالکشی هوای سرد، هوای گرم، فنکویل، هواساز، هوای تازه یا اگزاست، ویژگیهایی مانند نوع روکش، ضخامت، عایق حرارتی، مقاومت مکانیکی و شرایط محیطی اهمیت دارند.
اگر مسیر در سقف کاذب، موتورخانه، فضای باز یا محیط مرطوب اجرا میشود، انتخاب محصول باید با حساسیت بیشتری انجام شود. عایق مناسب میتواند از اتلاف حرارتی، تعریق بدنه کانال و انتقال صدای جریان هوا جلوگیری کند.
برای بررسی سایزهای استاندارد، مشخصات فنی و دریافت مشاوره انتخاب محصول، میتوانید به بخش فروشگاه سایت behinflex.com مراجعه کنید. بهین فلکس بهعنوان مرجع تخصصی عرضه عایقهای الاستومریک و تجهیزات مرتبط با عایقکاری و تهویه، میتواند در انتخاب کانال فلکسیبل متناسب با دبی، شرایط پروژه و محدودیتهای اجرایی راهنمای شما باشد.
جمعبندی
محاسبه قطر کانال فلکسیبل بر اساس دبی هوا، یک مرحله کلیدی برای دستیابی به تهویه مؤثر، کمصدا و کممصرف است. فرمول D = 18.81 × √(Q/V) امکان برآورد سریع قطر موردنیاز را فراهم میکند، اما انتخاب نهایی باید با درنظرگرفتن طول مسیر، خمها، نوع کانال، افت فشار و فشار استاتیک فن انجام شود.
در اغلب پروژهها، انتخاب سایز استاندارد نزدیک و کمی بزرگتر از قطر محاسباتی، تصمیمی مطمئنتر از کوچککردن قطر کانال است. این کار به کاهش صدای هوا، افت فشار و ریسک کمبود هوادهی کمک میکند.
برای استعلام قیمت، مشاهده سایزهای موجود و دریافت مشاوره فنی درباره انتخاب کانال و عایق مناسب، از فروشگاه behinflex.com بازدید کنید. بهین فلکس میتواند در تأمین راهکارهای حرفهای عایقکاری و تجهیزات مرتبط با سیستمهای تهویه همراه پروژه شما باشد.
سوالات متداول
1. قطر کانال فلکسیبل برای 1000 مترمکعب هوا در ساعت چقدر است؟
برای دبی 1000 m³/h و سرعت حدود 4.5 m/s، قطر محاسباتی نزدیک 280 میلیمتر است. معمولاً کانال فلکسیبل قطر 300 میلیمتر انتخاب مناسبی خواهد بود.
2. آیا میتوان قطر کانال فلکسیبل را کوچکتر از مقدار محاسبهشده انتخاب کرد؟
از نظر اجرایی ممکن است، اما باعث افزایش سرعت هوا، افت فشار، صدای جریان و فشار کاری فن میشود. مگر با محاسبه دقیق، انتخاب قطر کوچکتر توصیه نمیشود.
3. سرعت مناسب هوا در کانال فلکسیبل چقدر است؟
برای انشعابات و فضاهای آرام معمولاً 2 تا 4 m/s مناسب است. در مسیرهای اصلی میتوان سرعت 4 تا 6 m/s را با کنترل افت فشار در نظر گرفت.
4. برای کانال فلکسیبل 250 میلیمتر چه دبی هوایی مناسب است؟
قطر 250 میلیمتر در سرعت 4 m/s حدود 707 m³/h و در سرعت 5 m/s حدود 884 m³/h هوا را عبور میدهد.
5. آیا طول زیاد کانال فلکسیبل روی دبی هوا اثر دارد؟
بله. افزایش طول کانال، خمها و فشردگی مسیر باعث بالا رفتن افت فشار و کاهش دبی واقعی هوا میشود. مسیر فلکسیبل باید تا حد امکان کوتاه و مستقیم باشد.
6. کانال فلکسیبل عایقدار برای چه کاربردی مناسب است؟
کانال فلکسیبل عایقدار برای انتقال هوای سرد یا گرم، مسیرهای سقف کاذب، سیستمهای فنکویل، داکتاسپلیت و هوای تازه مناسب است؛ زیرا به کاهش اتلاف انرژی و احتمال تعریق کمک میکند.
