کانال فلکسیبل با افت فشار کم چه ویژگیهایی دارد؟
کانال فلکسیبل با افت فشار کم چه ویژگیهایی دارد؟
کانال فلکسیبل یکی از گزینههای پرکاربرد برای انتقال هوا در سیستمهای تهویه مطبوع، سرمایش، گرمایش و هوارسانی است. با این حال، انتخاب هر نوع کانال فلکسیبل به معنی دستیابی به جریان هوای مناسب نیست. اگر کانال بیش از حد بلند، باریک، خمیده یا فشرده نصب شود، مقاومت مسیر افزایش پیدا میکند و بخشی از توان فن صرف غلبه بر افت فشار خواهد شد.
به همین دلیل، هنگام انتخاب کانال فلکسیبل باید علاوه بر جنس و کیفیت عایق، به قطر اسمی، طول مسیر، میزان کشیدگی، تعداد زانوها، شعاع خم و شرایط نصب نیز توجه کرد. کانالی که برای یک مسیر کوتاه عملکرد مناسبی دارد، ممکن است در یک مسیر طولانی یا پرپیچوخم باعث افت فشار قابل توجه شود.
کانال فلکسیبل با افت فشار کم معمولاً دارای قطر مناسب، سطح داخلی نسبتاً صاف، طول مسیر کنترلشده، کشیدگی صحیح و حداقل خم و فشردگی است. افت فشار فقط به جنس کانال وابسته نیست و سرعت هوا، دبی، قطر، طول و اتصالات نیز بر آن اثر دارند. انتخاب قطر مناسب، نصب بدون لهشدگی و کوتاه نگهداشتن مسیر از مهمترین راهکارهای کاهش افت فشار در کانال فلکسیبل هستند.
کانال فلکسیبل چیست و چرا افت فشار اهمیت دارد؟
کانال فلکسیبل، کانالی انعطافپذیر است که برای انتقال هوا بین تجهیزات تهویه، دریچهها، فنکویلها، هواسازها و سایر اجزای سیستم هوارسانی استفاده میشود. انعطافپذیری این کانال باعث میشود اجرای آن در فضاهای محدود و مسیرهایی که کانالکشی صلب دشوار است، سادهتر باشد.
در بسیاری از مدلها، ساختار کانال شامل یک لایه داخلی، فنر یا سیم تقویتکننده، لایه عایق و روکش بیرونی است. نوع و کیفیت این لایهها بر عملکرد حرارتی، صوتی، مکانیکی و تا حدی آیرودینامیکی کانال تأثیر میگذارد.
افت فشار به کاهش فشار استاتیک هوا در طول مسیر گفته میشود. هرچه مقاومت مسیر بیشتر باشد، فن باید فشار بیشتری تولید کند تا دبی هوای موردنیاز حفظ شود. بنابراین کاهش افت فشار میتواند به عملکرد بهتر سیستم هوارسانی و استفاده مؤثرتر از ظرفیت فن کمک کند.
چرا افت فشار در کانال فلکسیبل مهم است؟
اگر کانال فلکسیبل با شرایط نامناسب انتخاب یا نصب شود، ممکن است مشکلاتی مانند کاهش دبی هوا، توزیع نامناسب هوا در فضا، افزایش بار کاری فن و ایجاد صدای بیشتر رخ دهد.
افت فشار بالا همچنین میتواند باعث شود دریچههای انتهایی هوا را با شدت مورد انتظار دریافت نکنند. در یک سیستم چندشاخه، این مسئله ممکن است به اختلاف محسوس در میزان هوای خروجی از دریچههای مختلف منجر شود.
بنابراین، طراحی مسیر کانال فلکسیبل باید بخشی از فرآیند طراحی سیستم تهویه باشد، نه اینکه صرفاً پس از نصب تجهیزات به انتخاب کانال پرداخته شود.
چه عواملی باعث افت فشار در کانال فلکسیبل میشوند؟
افت فشار نتیجه یک عامل واحد نیست. مجموعهای از عوامل هندسی، اجرایی و عملکردی میتوانند مقاومت مسیر عبور هوا را افزایش دهند.
مهمترین عوامل عبارتاند از:
- قطر کانال
- سرعت جریان هوا
- دبی هوای عبوری
- طول کانال
- زانوها و تغییر مسیرهای متعدد
- فشردگی یا لهشدگی کانال
- کشیده نبودن مناسب کانال
- اتصال نامناسب به دریچه یا تجهیزات
- تغییر ناگهانی قطر
- وجود موانع در مسیر
- زبری و وضعیت سطح داخلی
- کیفیت اجرای اتصالات و بستها
در عمل، یکی از اشتباهات رایج این است که فقط به قطر اسمی کانال توجه شود. دو کانال با قطر یکسان میتوانند در شرایط نصب متفاوت، افت فشار متفاوتی ایجاد کنند.
ویژگیهای کانال فلکسیبل با افت فشار کم
برای دستیابی به افت فشار پایین، باید هم مشخصات خود کانال و هم نحوه اجرای آن کنترل شود. هیچ کانالی بدون در نظر گرفتن شرایط مسیر، بهتنهایی تضمینکننده افت فشار پایین نیست.
۱. قطر مناسب کانال
قطر یکی از مهمترین پارامترهای مؤثر بر سرعت جریان هوا و افت فشار است. وقتی دبی مشخصی از یک کانال با قطر کوچک عبور کند، سرعت هوا افزایش پیدا میکند و معمولاً مقاومت جریان نیز بیشتر میشود.
در مقابل، افزایش بیش از حد قطر نیز همیشه راهکار اقتصادی یا فنی مناسبی نیست. قطر باید بر اساس دبی موردنیاز، محدودیت فضای نصب، سرعت مطلوب هوا و طراحی کلی سیستم انتخاب شود.
بنابراین بهتر است قطر کانال فلکسیبل بر اساس محاسبات سیستم تعیین شود، نه صرفاً بر اساس اینکه کانال در فضای موجود جا میشود.

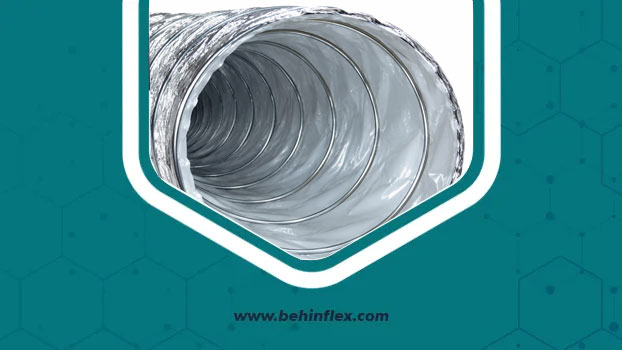

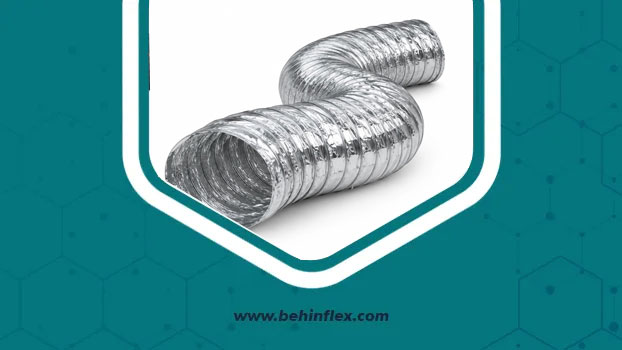

۲. سطح داخلی مناسب
وضعیت سطح داخلی کانال بر مقاومت جریان اثر میگذارد. چینخوردگی شدید، فشردگی و بینظمی داخلی میتواند مسیر جریان را مختل کند.
در کانال فلکسیبل، باز کردن و کشیدن مناسب کانال اهمیت زیادی دارد. کانالی که در حالت فشرده و با چینهای عمیق نصب شده باشد، ممکن است نسبت به همان کانال در حالت کاملاً باز، مقاومت بیشتری در برابر جریان هوا ایجاد کند.
۳. طول مناسب و مسیر کوتاه
هرچه طول مسیر بیشتر باشد، اصطکاک هوا با سطح داخلی کانال نیز در مسیر طولانیتری اتفاق میافتد. به همین دلیل، در طراحی سیستم بهتر است مسیر کانال تا حد امکان منطقی و کوتاه باشد.
این موضوع بهخصوص در مسیرهایی که دبی هوای زیادی عبور میکند اهمیت بیشتری دارد. استفاده از طول اضافی کانال بدون دلیل فنی، میتواند باعث افزایش مقاومت و مصرف منابع شود.
۴. حداقل کردن خمها و زانوها
تغییر جهت جریان هوا باعث ایجاد افت فشار موضعی میشود. بنابراین مسیری که دارای چندین خم تند و پشتسرهم است، معمولاً نسبت به یک مسیر مستقیم با طول مشابه مقاومت بیشتری خواهد داشت.
در نصب کانال فلکسیبل بهتر است خمها با شعاع مناسب اجرا شوند و از ایجاد زاویههای بسیار تند یا پیچاندن کانال جلوگیری شود.
۵. جلوگیری از لهشدگی کانال
لهشدگی یکی از عوامل مهم کاهش سطح مقطع مؤثر کانال است. اگر بخشی از کانال زیر فشار سازه، کابل، تجهیزات یا بست نامناسب قرار گیرد، مسیر عبور هوا محدود میشود.
حتی اگر قطر اسمی کانال مناسب باشد، یک قسمت فشردهشده میتواند مانند یک گلوگاه در مسیر جریان عمل کند و افت فشار موضعی ایجاد کند.
۶. کشیدگی صحیح کانال
کانال فلکسیبل باید تا حد مناسب کشیده شود تا چینهای غیرضروری روی سطح داخلی کاهش پیدا کند. البته کشیدگی باید مطابق دستورالعمل سازنده و شرایط محصول انجام شود.
هدف این نیست که کانال با نیروی بیش از حد کشیده شود؛ بلکه باید از نصب شل و پرچین که سطح داخلی را نامنظم میکند جلوگیری شود.
جدول مقایسه عوامل مؤثر بر افت فشار
| عامل | وضعیت نامناسب | وضعیت مناسب | اثر احتمالی |
|---|---|---|---|
| قطر | کوچکتر از نیاز سیستم | متناسب با دبی | کاهش مقاومت جریان |
| طول | مسیر طولانی و اضافی | مسیر کوتاه و منطقی | کاهش اصطکاک |
| خمها | خم تند و متعدد | حداقل خم با شعاع مناسب | کاهش افت موضعی |
| کشیدگی | کانال فشرده و پرچین | کشیده و منظم | جریان روانتر |
| سطح مقطع | لهشدگی و تغییر شکل | مقطع تقریباً یکنواخت | کاهش گلوگاه |
| اتصالات | اتصال نامناسب و نشتی | اتصال محکم و اصولی | عملکرد بهتر سیستم |
| نصب | عبور از مسیرهای نامناسب | مسیر مستقیم و آزاد | کاهش مقاومت |

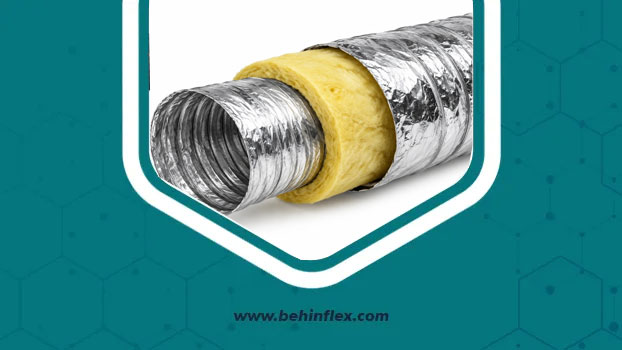

آیا عایق کانال فلکسیبل روی افت فشار تأثیر دارد؟
عایق وظیفه اصلی خود را در کنترل انتقال حرارت و در برخی محصولات در کاهش انتقال صوت انجام میدهد، اما نباید عملکرد حرارتی عایق را با افت فشار داخلی کانال یکسان دانست.
افت فشار عمدتاً به شرایط جریان هوا و هندسه مسیر مربوط است. با این حال، ساختار کلی محصول، کیفیت لایه داخلی و نحوه نصب میتواند بهصورت غیرمستقیم در عملکرد مسیر اثرگذار باشد.
به همین دلیل هنگام خرید کانال فلکسیبل، تنها ضخامت عایق را معیار انتخاب قرار ندهید. باید مشخصات کامل محصول، قطر، ساختار، کاربرد و شرایط نصب نیز بررسی شود.
چگونه کانال فلکسیبل را برای کمترین افت فشار نصب کنیم؟
حتی یک کانال با کیفیت بالا اگر به شکل نامناسب اجرا شود، ممکن است عملکرد مطلوبی نداشته باشد. اصول نصب باید از مرحله طراحی مسیر در نظر گرفته شوند.
مسیر نصب را تا حد امکان مستقیم طراحی کنید
هرچه مسیر مستقیمتر باشد، معمولاً تعداد تغییر مسیرها و اتصالات کمتر خواهد بود. پیش از اجرای کانال، محل تجهیزات و دریچهها را بررسی کنید تا از ایجاد مسیرهای غیرضروری جلوگیری شود.
از خم تند خودداری کنید
در صورت نیاز به تغییر مسیر، خم باید تا حد امکان نرم و با شعاع مناسب اجرا شود. تا کردن کانال مانند یک شلنگ یا ایجاد شکست شدید در مسیر، میتواند سطح عبور هوا را کاهش دهد.
کانال را تحت فشار تجهیزات قرار ندهید
کانال نباید زیر وزن سازهها، لولهها یا تجهیزات دیگر قرار بگیرد. فضای کافی برای حفظ شکل مقطع باید در نظر گرفته شود.
اتصالات را اصولی اجرا کنید
اتصال کانال به دریچه، پلنیوم یا تجهیزات باید محکم و تا حد امکان بدون نشتی باشد. نشت هوا علاوه بر کاهش عملکرد سیستم، میتواند باعث شود بخشی از هوای تولیدشده قبل از رسیدن به نقطه مصرف از مسیر خارج شود.
چکلیست انتخاب کانال فلکسیبل با افت فشار کم
قبل از خرید یا اجرای کانال فلکسیبل، موارد زیر را بررسی کنید:
- آیا قطر کانال بر اساس دبی موردنیاز انتخاب شده است؟
- آیا مسیر کانال بیش از حد طولانی نیست؟
- آیا تعداد خمها و تغییر مسیرها حداقل شده است؟
- آیا کانال در مسیر نصب له نمیشود؟
- آیا کانال به اندازه مناسب کشیده میشود؟
- آیا مسیر عبور هوا دارای گلوگاه یا مانع نیست؟
- آیا اتصالات بهدرستی آببندی و محکم میشوند؟
- آیا مشخصات فنی محصول با کاربرد پروژه مطابقت دارد؟
- آیا شرایط دما و رطوبت محیط در انتخاب محصول لحاظ شده است؟
- آیا نصب مطابق دستورالعمل سازنده انجام میشود؟
کانال فلکسیبل با قطر بزرگتر همیشه بهتر است؟
خیر. افزایش قطر میتواند در شرایط مشخص سرعت جریان و مقاومت مسیر را کاهش دهد، اما انتخاب قطر بزرگتر از نیاز ممکن است فضای بیشتری اشغال کند، هزینه اجرا را افزایش دهد و با طراحی سیستم سازگار نباشد.
قطر باید بر اساس دبی طراحی، سرعت هوا، محدودیت فضا و سایر مشخصات سیستم تعیین شود. در پروژههای حرفهای، انتخاب قطر نتیجه بررسی کل مسیر است و نمیتوان یک قطر ثابت را برای تمام کاربردها بهترین گزینه دانست.
راهنمای خرید کانال فلکسیبل
هنگام خرید کانال فلکسیبل، ابتدا باید کاربرد محصول مشخص شود. کانالی که برای یک سیستم تهویه مطبوع ساختمان استفاده میشود ممکن است از نظر ساختار، عایق، محدوده دمایی و الزامات نصب با محصول موردنیاز یک پروژه صنعتی متفاوت باشد.
در زمان استعلام بهتر است اطلاعات زیر را آماده داشته باشید:
- نوع پروژه و کاربری ساختمان
- قطر موردنیاز
- طول تقریبی کانال
- دبی هوای موردنظر، در صورت مشخص بودن
- شرایط دمایی و محیطی
- محل نصب
- تعداد تقریبی مسیرها و اتصالات
- نیاز به عایق حرارتی یا صوتی
- محدودیتهای فضای نصب
اگر برای انتخاب محصول مناسب نیاز به بررسی مشخصات فنی دارید، بهین فلکس میتواند بهعنوان مرجع تخصصی محصولات عایق الاستومریک و تجهیزات مرتبط، برای بررسی گزینه مناسب و استعلام قیمت مورد استفاده قرار گیرد. پیش از ثبت سفارش، تطبیق مشخصات محصول با شرایط پروژه اهمیت زیادی دارد.
برای مشاهده محصولات، بررسی قیمتها و دریافت مشاوره، میتوانید به بخش فروشگاه و خدمات تخصصی بهین فلکس مراجعه کنید.
تفاوت کانال فلکسیبل مناسب و نامناسب در یک نگاه
کانال فلکسیبل مناسب برای یک پروژه لزوماً گرانترین یا ضخیمترین محصول موجود نیست. معیار اصلی، تناسب محصول با نیاز فنی پروژه و اجرای صحیح آن است.
یک انتخاب اصولی باید میان قطر، دبی، سرعت هوا، شرایط محیطی، عایقکاری، طول مسیر و نحوه نصب تعادل برقرار کند.
در مقابل، خرید کانالی صرفاً بر اساس قیمت یا ظاهر محصول میتواند در مرحله اجرا مشکلاتی ایجاد کند. اگر محصول با شرایط پروژه هماهنگ نباشد، حتی نصب حرفهای نیز نمیتواند تمام محدودیتهای طراحی را برطرف کند.
چه زمانی باید افت فشار کانال فلکسیبل محاسبه شود؟
در پروژههای کوچک با مسیرهای کوتاه ممکن است انتخاب اولیه با اتکا به طراحی سیستم و مشخصات سازنده انجام شود؛ اما در پروژههای بزرگتر، مسیرهای طولانی یا سیستمهایی با دبی بالا، محاسبه افت فشار اهمیت بیشتری پیدا میکند.
اگر چند شاخه کانال به یک سیستم متصل هستند، توزیع دبی میان شاخهها نیز باید در طراحی در نظر گرفته شود. در چنین شرایطی، انتخاب قطر مناسب و کنترل افت فشار هر شاخه به تعادل سیستم کمک میکند.
بهطور کلی، هر زمان که کاهش دبی، صدای غیرعادی، اختلاف محسوس جریان هوا بین دریچهها یا عملکرد ضعیف سیستم مشاهده شود، بررسی مسیر کانال و افت فشار میتواند بخشی از فرآیند عیبیابی باشد.
جمعبندی
کانال فلکسیبل با افت فشار کم نتیجه ترکیب قطر مناسب، مسیر کوتاه، خمهای محدود، کشیدگی صحیح، سطح مقطع بدون لهشدگی و اتصالات اصولی است. بنابراین نمیتوان تنها با مشاهده جنس یا ضخامت محصول درباره میزان افت فشار آن تصمیم گرفت.
در انتخاب کانال باید دبی هوا، سرعت جریان، طول مسیر، شرایط محیطی و نحوه اجرای کانال همزمان بررسی شوند. نصب نادرست میتواند حتی یک محصول مناسب را به مسیری با مقاومت بالا تبدیل کند.
اگر برای پروژه خود به دنبال انتخاب کانال فلکسیبل و محصولات مرتبط با سیستمهای عایقکاری و تهویه هستید، بهین فلکس میتواند مرجع مناسبی برای بررسی مشخصات فنی، دریافت مشاوره و استعلام قیمت باشد. پیش از خرید، مشخصات دقیق پروژه را در اختیار کارشناسان قرار دهید تا محصول متناسب با نیاز واقعی انتخاب شود.
سوالات متداول درباره کانال فلکسیبل با افت فشار کم
آیا کانال فلکسیبل باعث افت فشار بیشتری نسبت به کانال فلزی میشود؟
افت فشار به عوامل مختلفی مانند قطر، طول، سرعت هوا، وضعیت سطح داخلی، خمها و نحوه نصب بستگی دارد. بنابراین نمیتوان صرفاً بر اساس فلکسیبل یا فلزی بودن کانال درباره افت فشار قضاوت کرد.
چگونه افت فشار کانال فلکسیبل را کاهش دهیم؟
انتخاب قطر مناسب، کوتاه کردن مسیر، کاهش تعداد خمها، جلوگیری از لهشدگی، کشیدن صحیح کانال و اجرای اصولی اتصالات از مهمترین اقدامات برای کاهش افت فشار هستند.
آیا قطر بیشتر کانال فلکسیبل همیشه بهتر است؟
خیر. قطر باید متناسب با دبی و شرایط طراحی انتخاب شود. قطر بیش از نیاز میتواند هزینه و فضای موردنیاز را افزایش دهد و لزوماً بهترین انتخاب برای هر پروژه نیست.
آیا خم کانال فلکسیبل باعث افت فشار میشود؟
بله. تغییر مسیر هوا میتواند افت فشار موضعی ایجاد کند. خمهای تند و متعدد معمولاً مقاومت بیشتری ایجاد میکنند؛ بنابراین بهتر است مسیر تا حد امکان مستقیم و خمها با شعاع مناسب اجرا شوند.
آیا فشرده بودن کانال فلکسیبل روی عملکرد آن اثر دارد؟
بله. فشردگی شدید و لهشدگی میتواند سطح مقطع عبور هوا را کاهش داده و مقاومت مسیر را افزایش دهد. کشیدگی و نصب صحیح کانال برای حفظ شکل مناسب مسیر اهمیت دارد.
برای انتخاب کانال فلکسیبل مناسب چه اطلاعاتی لازم است؟
نوع پروژه، قطر، طول مسیر، شرایط دمایی و محیطی، دبی هوا، محل نصب و نیاز به عایق حرارتی یا صوتی از اطلاعات مهم هستند. در پروژههای تخصصی بهتر است مشخصات فنی توسط کارشناس بررسی شود.
