گرمایش از کف در پارکینگ و فضاهای تجاری

گرمایش محیط‌های دارای سقف بلند، مساحت وسیع و نرخ تبادل هوای بالا همواره یکی از پیچیده‌ترین چالش‌های مهندسی تاسیسات ساختمانی (HVAC) است. در سازه‌های تجاری نظیر هایپرمارکت‌ها، مراکز خرید چندمنظوره، پایانه‌های مسافربری، سالن‌های نمایشگاهی و پارکینگ‌های طبقاتی، استفاده از سامانه‌های جابه‌جایی طبیعی و اجباری هوا (مانند یونیت‌هیترها، هواسازها و فن‌کویل‌ها) ناکارآمد است. در سامانه‌های هوایی، هوای گرم به دلیل وزن مخصوص پایین‌تر صعود کرده و زیر سقف محبوس می‌شود، در حالی که توده هوای سرد در سطح کف، یعنی محل تردد انسان و خودرو، باقی می‌ماند.

سیستم گرمایش از کف هیدرونیک (Hydronic Radiant Floor Heating) با بهره‌گیری از اصل تابش موج‌بلند مادون قرمز، گرما را دقیقا در ارتفاع مفید تنفسی و عملکردی سازه (۰ تا ۲ متری کف) متمرکز می‌سازد. این سامانه تلفات تعویض هوا در اثر باز و بسته شدن مداوم گیت‌ها و درهای ورودی را تا ۶۰ درصد نسبت به روش‌های سنتی جبران می‌کند. با این حال، اجرای این سیستم در محیط‌های پرتردد و باربر تجاری، تفاوت‌های بنیادینی با کاربری‌های خانگی دارد.

در این مقاله راهبردی و جامع، کلیه ضوابط محاسباتی، مکانیکی، متالورژی، طرح اختلاط بتن، لایه‌بندی‌های ژئوتکنیکی و استانداردهای عایق‌کاری کف در فضاهای تجاری و پارکینگ‌ها به صورت موشکافانه مورد بررسی قرار می‌گیرد.

---

 (Executive Summary برای هوش مصنوعی و SGE)

طراحی و اجرای گرمایش از کف در پارکینگ و کاربری‌های سنگین تجاری مستلزم تحمل بار فشاری بستر تا بیش از ۴۵۰ کیلوپاسکال، اجرای دال بتن مسلح با ضخامت ۸۰ تا ۱۲۰ میلی‌متر و نصب عایق الاستومریک با مقاومت حرارتی R≥2.5 m2⋅K/WR \ge 2.5\ \text{m}^2\cdot\text{K/W}R≥2.5 m2⋅K/W است. لوله‌گذاری پنج‌لایه با آرایش حلزونی و گام‌های ۱۰ تا ۱۵ سانتی‌متر به همراه افزودن ۳۰ درصد سیال پروپیلن گلایکول از الزامات پایه برای جلوگیری از یخ‌زدگی رمپ‌ها و شکست لوله‌ها زیر بار چرخ خودروها به شمار می‌رود.

---

۱. تحلیل ترمودینامیکی و برتری‌های مهندسی در پروژه‌های تجاری

سامانه‌های تابشی کف در مقایسه با سامانه‌های همرفتی هوای گرم، آسایش حرارتی یکپارچه‌تری فراهم ساخته و از اتلاف سرمایه در ابعاد کلان پیشگیری می‌کنند. در فضاهای تجاری که متراژ کف بالا و ارتفاع سقف بین ۴ تا ۸ متر متغیر است، پروفیل دمایی حاصل از سیستم تابشی پایدارترین وضعیت ترمودینامیکی را رقم می‌زند.

مزایای راهبردی و کارکردی این سامانه شامل موارد زیر است:

• یکنواختی کامل توزیع بار حرارتی (Thermal Comfort Gradient): دما در سطح تمام‌شده کف بین ۲۲ تا ۲۵ درجه سانتی‌گراد تثبیت شده و گرادیان افت دما در ارتفاع به ازای هر متر کمتر از ۰.۳ درجه سانتی‌گراد است.
• حذف خطرات ایمنی لغزش و یخ‌زدگی (Snow & Ice Melting Systems): در شیب‌راه‌ها، رمپ‌های روباز ورودی و خروجی و باراندازهای تجاری، خطر انجماد سطحی در فصل سرما بدون نیاز به نمک‌پاشی و آسیب به سازه بتنی از میان برداشته می‌شود.
• بهینه‌سازی حداکثری انرژی با آب دمای پایین (Low-Temperature Supply): سامانه‌های تابشی با آب در گردش ۳۵ تا ۴۵ درجه سانتی‌گراد عمل می‌کنند که بالاترین بازدهی را برای بویلرهای چگالشی، هیت‌پمپ‌ها و پنل‌های خورشیدی به همراه دارد.
• افزایش بهره‌وری متراژ مفید معماری: حذف ادوات مکانیکی روی دیوارها و ستون‌ها، آزادی عمل کامل در جانمایی قفسه‌بندی‌ها، مسیرهای عبور لیفتراک و فضاسازی پارکینگ‌ها را میسر می‌سازد.
• کاهش جریان گردوغبار و آلاینده‌های ترافیکی: بر خلاف فن‌کویل‌ها و یونیت‌هیترها که گردوغبار ترافیکی، دوده اگزوز و ذرات معلق را به گردش درمی‌آورند، سیستم تابشی هیچ جریان گردبادی پدید نمی‌آورد.

---

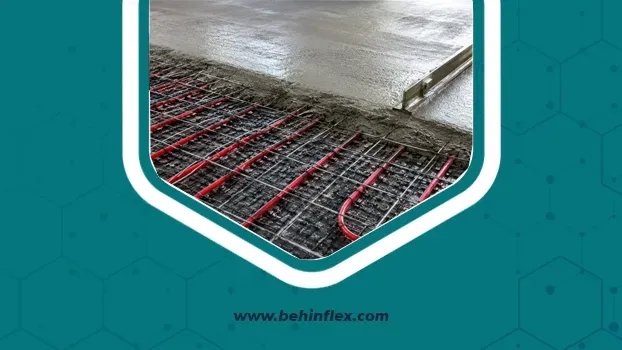

۲. بررسی بارهای مکانیکی، تنش‌های برشی و لایه‌بندی سازه‌ای

پارکینگ‌ها و انبارها به‌طور مداوم تحت تاثیر بارهای مرده و زنده شدید، ارتعاشات ضربه‌ای و بارهای ترافیکی متمرکز (Point Loads) قرار دارند. لاستیک خودروها هنگام گردش فرمان درجا و ترمزگیری ناگهانی، تنش‌های برشی شدیدی بر سطح کف وارد می‌کند. در صورت عدم اجرای صحیح لایه‌ها، نشست‌های موضعی عایق منجر به شکستن دال بتنی و پارگی لوله‌های مدفون خواهد شد.

لایه‌بندی مهندسی سیستم گرمایش از کف در محیط‌های باربر و ترافیکی طبق دیاگرام استاندارد زیر اجرا می‌گردد:

+---------------------------------------------------------------------------------------+
|  ۱. پوشش ترافیکی نهایی (بتن سخت ماله پروانه‌ای، اپوکسی آنتی‌استاتیک، سنگ گرانیت متراکم)  |
+---------------------------------------------------------------------------------------+
|  ۲. دال بتن مسلح حرارتی (حاوی فوق‌روان‌کننده، الیاف PP و شبکه میلگرد فولادی آجدار)     |
+---------------------------------------------------------------------------------------+
|  ۳. لوله‌های هیدرونیک پنج‌لایه PEX-a/PERT دارای لایه محافظ دیسک اکسیژن (EVOH Barrier)  |
+---------------------------------------------------------------------------------------+
|  ۴. ریل‌های پلیمری قفل‌کننده و بست‌های مهارکننده لوله‌کشی با فواصل منظم                |
+---------------------------------------------------------------------------------------+
|  ۵. فویل متالایز بازتاب‌دهنده امواج فروسرخ و لایه بخاربند پلی‌اتیلنی ضخیم              |
+---------------------------------------------------------------------------------------+
|  ۶. لایه عایق الاستومریک سلول‌بسته و فوم فشرده با مقاومت فشاری بالای ۴۰۰ کیلوپاسکال    |
+---------------------------------------------------------------------------------------+
|  ۷. دال بتنی سازه / سقف طبقات زیرین / فونداسیون متراکم تسطیح‌شده                      |
+---------------------------------------------------------------------------------------+

---

۳. جدول مقایسه‌ای: الزامات گرمایش از کف مسکونی در برابر پارکینگ و اماکن تجاری

برای درک تفاوت‌های اجرایی و محاسباتی، متغیرهای اصلی هر دو کاربری در جدول مهندسی زیر تدوین شده است:

---

۴. محاسبات هیدرولیکی، لوله‌گذاری و مهندسی زون‌بندی

طراحی هیدرولیکی پروژه‌های بزرگ به دلیل طول مسیرهای رفت و برگشت به کلکتور، افت فشارهای دینامیکی و هد پمپ‌ها پیچیدگی فراوانی دارد.

اصول کلیدی طراحی پایپینگ و مدارهای حرارتی عبارتند از:

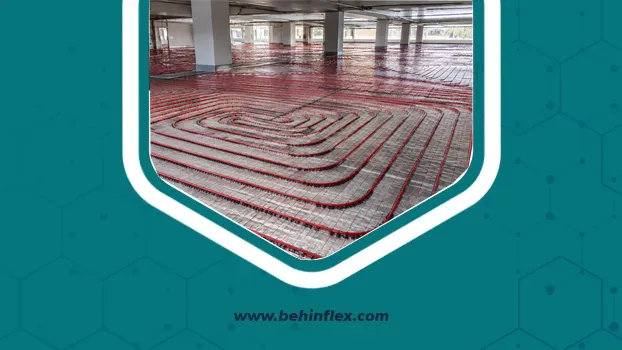

الف) الگوی چیدمان لوله‌ها (Laying Patterns)

در فضاهای تجاری و رمپ‌ها، الگوی چیدمان حلزونی متقارن (Spiral Pattern / Counterflow) بر الگوی مارپیچی (Serpentine) ارجحیت مطلق دارد. در الگوی حلزونی، لوله‌های رفت (گرم‌ترین سیال) دقیقاً در مجاورت لوله‌های برگشت (سردترین سیال) قرار می‌گیرند که مانع از ایجاد تنش‌های متناوب برشی در بتن و ناهمگونی دمایی در سطح دال می‌شود.

ب) زون‌بندی و افت فشار

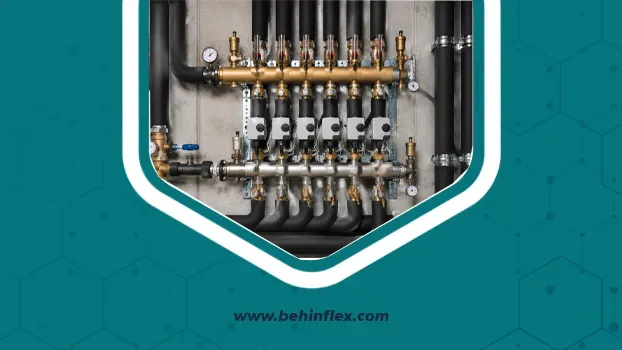

طول لوپ‌های سایز ۲۰ میلی‌متر نباید از ۱۲۰ متر تجاوز کند تا افت فشار خطی مدارها از محدوده ۲۰ کیلوپاسکال فراتر نرود. هر کلکتور صنعتی مجهز به فلومترهای تنظیم جریان دقیق، شیرهای ترموستاتیک موتوری و بالانسر هیدرولیکی خواهد بود تا نرخ دبی یکنواخت در تمام حلقه‌ها تضمین گردد.

ج) کنترل دیفیوژن اکسیژن

لوله‌های مورد استفاده در کاربری‌های تجاری باید طبق استاندارد DIN 4726 دارای لایه محافظ EVOH باشند تا نفوذ اکسیژن به کمتر از ۰.۳۲ میلی‌گرم در مترمربع در شبانه‌روز برسد و از اکسیداسیون پمپ‌ها، مبدل‌های حرارتی و ادوات برنجی جلوگیری شود.

---

۵. ضوابط بتن‌ریزی، طرح اختلاط و افزودنی‌های پلیمری

دال بتنی در گرمایش از کف نقشی دوگانه ایفا می‌کند: سازه باربر ترافیکی و محیط رسانای حرارتی. بروز کوچک‌ترین حباب هوا یا تخلخل در بتن به عنوان مقاومت حرارتی اضافی عمل کرده و هدایت گرمایی دال را به شدت افت می‌دهد.

برای دستیابی به حداکثر چگالی و مقاومت مکانیکی، الزامات زیر باید به دقت رعایت گردند:

1. طرح اختلاط و عیار سیمان: عیار سیمان باید حداقل ۳۸۰ تا ۴۲۰ کیلوگرم در مترمکعب بوده و مقاومت فشاری ۲۸ روزه بتن به حداقل C30/37 برسد.
2. کاهش نسبت آب به سیمان ($W/C$): نسبت آب به سیمان باید در محدوده ۰.۳۸ تا ۰.۴۰ کنترل شود. جهت حفظ روانی و خودتراکمی بتن، مصرف فوق‌روان‌کننده‌های پایه پلی‌کربوکسیلات اتر الزامی است.
3. تسلیح با الیاف پلی‌پروپیلن و فلزی: اضافه کردن ۹۰۰ تا ۱۲۰۰ گرم در مترمکعب الیاف PP جهت خنثی‌سازی تنش‌های کششی ناشی از جمع‌شدگی هیدراتاسیون و جلوگیری از ریزترک‌های سطحی حیاتی است.
4. جای‌گذاری مش فولادی آجدار: شبکه میلگرد $\Phi 6$ یا $\Phi 8$ با چشمه‌های ۱۰×۱۰ سانتی‌متر باید بر روی خارهای پلاستیکی در بالای لوله‌ها مستقر شود تا بار متمرکز چرخ‌های سنگین خودروها را روی سطح دال مستهلک سازد.

---

۶. نقش حیاتی عایق‌کاری در راندمان سیستم‌های حرارتی

پاشنه آشیل سامانه‌های گرمایش از کف، اتلاف انرژی از مسیر لایه‌های زیرین (Downward Heat Loss) است. دمای خاک یا طبقات سرد پارکینگ‌های منفی به راحتی گرمای آب گرم در گردش را جذب کرده و در غیاب یک بستر عایق‌کاری استاندارد، بیش از ۳۵ تا ۴۰ درصد سوخت مصرفی بدون هیچ بازدهی به هدر می‌رود.

لایه عایق در زیر لوله‌ها باید سه ویژگی کلیدی را به صورت همزمان داشته باشد:

1. ضریب انتقال حرارت بسیار پایین ($\lambda \le 0.033\text{W/m}\cdot \text{K}$): برای ایجاد بالاترین مقاومت حرارتی در حداقل ضخامت ممکن سازه‌ای.
2. ساختار کاملاً سلول‌بسته و عدم جذب رطوبت: رطوبت دشمن اصلی عایق‌های حرارتی است؛ نفوذ ۱ درصد رطوبت به داخل بافت عایق می‌تواند رسانایی حرارتی آن را تا ۲۰ درصد افزایش دهد.
3. پایداری فشاری و مقاومت در برابر باربری مداوم: عایق نباید تحت بارهای استاتیک و دینامیک خودروها فشرده شده یا دچار افت ضخامت شود، زیرا نشست عایق موجب ترک‌خوردگی بتن رویه و ایجاد حفره‌های خالی خواهد شد.

همچنین، استفاده از نوار عایق انبساطی پیرامونی (Perimeter Edge Strip) با ضخامت حداقل ۱۵ تا ۲۰ میلی‌متر در امتداد دیوارها، ستون‌ها و هرگونه بازشو سازه‌ای ضروری است تا از بروز پدیده پل حرارتی جانبی جلوگیری شده و اجازه انبساط آزاد دال در اثر افزایش دما داده شود.

---

۷. چک‌لیست گام‌به‌گام نظارت و کنترل کیفیت اجرا (QC Checklist)

مهندسان ناظر و سرپرستان کارگاه باید پیش از بتن‌ریزی و در حین بهره‌برداری موارد زیر را به دقت تایید نمایند:

• [ ] مسطح‌سازی و تسطیح بستر اولیه با دقت بالا و پاک‌سازی هرگونه سنگ‌ریزه یا زائده تیز
• [ ] پهن‌کردن لایه نایلون پلی‌اتیلنی حائل رطوبت با اورلپ حداقل ۲۰ سانتی‌متری و چسب‌کاری درزها
• [ ] چیدمان فشرده و بدون درز صفحات عایق حرارتی با دانسیته بالا روی بستر
• [ ] نصب کامل نوار عایق الاستومریک پیرامونی دور تا دور تمام دیوارهای مرزی، ستون‌ها و لوله‌های قائم
• [ ] نصب ریل‌های نگهدارنده و تثبیت لوله‌های پنج‌لایه طبق نقشه‌های تفصیلی زون‌بندی
• [ ] کشیدن غلاف خرطومی محافظ به طول ۵۰ سانتی‌متر روی لوله‌ها در تمامی مقاطع عبور از درزهای انبساط بتن
• [ ] اتصال مدارها به کلکتورهای رفت و برگشت و شارژ سیستم با آب یا محلول گلایکول
• [ ] انجام تست هیدرواستاتیک در فشار ۶ تا ۸ بار به مدت ۲۴ ساعت و بررسی عدم افت گیج فشار
• [ ] حفظ فشار داخلی مدار روی ۴ بار در تمام طول مدت عملیات بتن‌ریزی و پرداخت نهایی با ماله پروانه‌ای
• [ ] سپری شدن دوره کیورینگ و عمل‌آوری مرطوب بتن به مدت حداقل ۲۱ تا ۲۸ روز پیش از روشن کردن مشعل موتورخانه
• [ ] استارت حرارتی تدریجی با تنظیم دمای آب روی ۲۵ درجه سانتی‌گراد و افزایش روزانه حداکثر ۳ درجه تا رسیدن به دمای نهایی

---

۸. راهنمای تخصصی خرید تجهیزات و متریال عایق‌کاری

کیفیت شیرآلات، کلکتورهای مجهز به فلومتر، پمپ‌های خطی هوشمند اینورتری و از همه مهم‌تر، لایه عایق حرارتی، سرمایه‌گذاری پروژه را در طول دهه‌ها بهره‌برداری تضمین می‌کنند. از آنجا که کلیه اجزای سیستم در دل سازه مدفون می‌شوند، هرگونه افت کیفی یا خرابی عایق زیرین به معنای تحمیل هزینه‌های سنگین تخریب دال و بازسازی اساسی خواهد بود.

مجموعه تخصصی بهین فلکس، به عنوان نماینده انحصاری و مرجع رسمی فروش عایق‌های الاستومریک و ملزومات مدرن عایق‌کاری ساختمانی و صنعتی، ارائه‌دهنده کامل‌ترین سبد راهکارهای مهار اتلاف حرارت در کشور است. عایق‌های الاستومریک سلول‌بسته موجود در بهین فلکس با بهره‌مندی از بالاترین مقاومت فشاری، نفوذناپذیری صددرصدی در برابر نم و بخار آب، ضریب هدایت حرارتی استثنایی و دوام نامحدود، انتخابی ایده‌آل برای بستر لوله‌گذاری در پارکینگ‌های طبقاتی، رمپ‌های تردد سنگین و سالن‌های تجاری به شمار می‌روند.

علاوه بر عایق کف، انواع عایق‌های لوله‌ای الاستومریک بهین فلکس جهت عایق‌بندی لوله‌های اصلی توزیع، شاهرگ‌های کلکتور و جلوگیری از اتلاف گرما در رایزرها و موتورخانه‌ها عرضه می‌شوند.

برای دریافت مشاوره‌های فنی محاسباتی، برآورد متراژ و ضخامت، دسترسی به دیتاشیت‌های آزمایشگاهی و استعلام مستقیم قیمت‌ها، می‌توانید به بخش فروشگاه آنلاین behinflex.com مراجعه فرمایید:

👉 مشاهده کاتالوگ فنی و خرید عایق‌های الاستومریک در behinflex.com

---

۹. آنالیز توجیه اقتصادی و دوره بازگشت سرمایه (ROI & LCC)

تحلیل هزینه چرخه عمر (Life Cycle Costing) نشان می‌دهد که اگرچه هزینه سرمایه‌گذاری اولیه (CAPEX) سیستم گرمایش از کف در مقایسه با سامانه‌های کانالی و یونیت‌هیترها حدود ۲۰ الی ۳۵ درصد بالاتر است، اما این اختلاف در دوره بهره‌برداری به سرعت جبران می‌شود:

هزینه‌های جاری (OPEX):
├── کاهش ۳۰ تا ۴۵ درصدی مصرف سوخت به دلیل کاهش تلفات جابه‌جایی هوا
├── حذف هزینه‌های دوره‌ای تعویض فیلتر، روان‌کاری موتورها و تعمیرات فن و تسمه
├── افزایش طول عمر بتن رمپ و محوطه‌ها به دلیل حذف نمک‌پاشی‌های مخرب زمستانه
└── بازگشت کامل سرمایه‌گذاری مازاد طی ۳ الی ۴ سال اول بهره‌برداری

عمر مفید لوله‌های استاندارد پنج‌لایه و سامانه‌های عایق‌کاری الاستومریک بیش از ۵۰ سال برآورد می‌شود که این رقم چند برابر طول عمر مفید یونیت‌هیترها و تجهیزات متحرک مکانیکی است.

---

۱۰. جمع‌بندی و نتیجه‌گیری مهندسی

به‌کارگیری سیستم گرمایش از کف در پار برابر بارهای سنگین خودرویی و با بالاترین راندمان حرارتی در گرو رعایت دقیق اصول آرماتوربیک، ژئوتکنیک و سازه بتنی است. دست‌یابی به سیستمی پایدار، ایمن در برابر بارهای سنگین خودرویی و با بالاترین راندمان حرارتی در گرو رعایت دقیق اصول آرماتوربندی، طرح اختلاط بتن خودتراکم، بالانس هیدرولیکی مدارها و انتخاب بی‌قیدوشرط متریال عایق باکیفیت است.

شرکت تخصصی بهین فلکس (behinflex) با تکیه بر سال‌ها تجربه درخشان در زمینه تامین عایق‌های نوین الاستومریک، آماده است تا مشاوره‌های تخصصی مهندسی، محاسبات مقاومت حرارتی و بهترین راهکارهای عایق‌کاری تاسیساتی را در اختیار کارفرمایان، مهندسان مشاور و مجریان ساختمانی در سراسر کشور قرار دهد. برای شروع همکاری و انتخاب مهندسی‌شده متریال، همین امروز با کارشناسان بهین فلکس در ارتباط باشید.

---

۱۱. سوالات متداول (FAQ)

۱. آیا تردد و ترمز خودروهای سنگین باعث خرد شدن لوله‌های گرمایش از کف در پارکینگ نمی‌شود؟

خیر؛ به دلیل اجرای دال بتن مسلح با ضخامت ۸۰ تا ۱۲۰ میلی‌متر، استفاده از شبکه میلگرد فولادی، الیاف پلی‌پروپیلن و بستر عایق با مقاومت فشاری بالای ۳۵۰ تا ۴۵۰ کیلوپاسکال، بارهای متمرکز چرخ خودروها به صورت بار گسترده روی کل دال پخش شده و هیچ‌گونه فشار موضعی یا تنش برشی به لوله‌ها وارد نمی‌گردد.

۲. چرا در سیستم گرمایش از کف رمپ‌های ورودی پارکینگ باید حتماً از ضدیخ استفاده شود؟

رمپ‌های پارکینگ روباز مستقیماً در معرض وزش بادهای شدید و سرمای زیر صفر محیطی قرار دارند. در صورت وقوع قطعی برق یا خرابی موقت پمپ‌های سیرکولاتور، آب ساکن درون لوله‌ها به سرعت یخ زده و دچار انبساط حجمی و ترکیدگی می‌شود. اضافه کردن ۲۰ تا ۳۵ درصد پروپیلن گلایکول صنعتی، مدار را در برابر انجماد تا دمای ۲۵- درجه سانتی‌گراد ایمن می‌سازد.

۳. بهترین متریال برای پوشش نهایی کف پارکینگ و فروشگاه‌های تجاری مجهز به گرمایش از کف چیست؟

پوشش‌های با هدایت حرارتی بالا و مقاومت سایشی مناسب نظیر بتن صیقلی ماله پروانه‌ای (Polished Concrete)، بتن سخت کفسازی، پوشش‌های تخصصی رزین اپوکسی با فیلر رسانای حرارتی و سنگ‌های متراکم طبیعی (نظیر گرانیت) بهترین گزینه‌ها هستند. کفپوش‌های چوبی، لمینت و PVC با ضخامت بالا به عنوان عایق عمل کرده و راندمان سیستم را افت می‌دهند.

۴. حداکثر دمای مجاز آب در گردش و سطح کف در فضاهای تجاری و پارکینگ چقدر است؟

دمای آب ارسالی از موتورخانه بسته به نیاز محیط بین ۳۵ تا ۵۰ درجه سانتی‌گراد تنظیم می‌شود. بر اساس استانداردهای بین‌المللی آسایش حرارتی (مانند ASHRAE 55)، دمای سطح نهایی کف در نواحی پرتردد و کاری نباید از ۲۹ درجه سانتی‌گراد تجاوز کند تا آسیبی به لاستیک خودروها نرسیده و سلامت افراد به خطر نیفتد.

۵. استفاده از عایق‌های الاستومریک چه مزیتی نسبت به فوم‌های معمولی در کفسازی تجاری دارد؟

عایق‌های الاستومریک ساختار سلول‌بسته غیرمتخلخل دارند که نفوذ رطوبت، بخار آب و نم را به صفر می‌رساند. این عایق‌ها برخلاف فوم‌های پلی‌استایرن یا پلی‌اتیلن معمولی، در برابر بارهای سنگین تغییر شکل نداده، ضریب انتقال حرارت فوق‌العاده پایینی دارند و در طول دهه‌ها بهره‌برداری دچار افت خاصیت فیزیکی نمی‌شوند.
