راهنمای جامع انتخاب کانال فلکسیبل آلومینیومی و خرطومی
راهنمای جامع انتخاب کانال فلکسیبل آلومینیومی و خرطومی
بررسی آئرودینامیک جریان هوا و جلوگیری از افت راندمان
انتخاب کانال فلکسیبل یکی از تصمیم‌های مهم در طراحی و اجرای سیستم‌های تهویه مطبوع (HVAC)، تهویه صنعتی و انتقال هوا است. انتخاب نادرست قطر، جنس، طول یا نوع کانال می‌تواند باعث افزایش افت فشار، کاهش دبی هوای خروجی، افزایش صدای سیستم و بالا رفتن مصرف انرژی فن شود. این مشکلات در پروژه‌هایی که به توزیع یکنواخت هوا و عملکرد پایدار تجهیزات نیاز دارند، اهمیت بیشتری پیدا می‌کنند.
کانال‌های فلکسیبل به دلیل انعطاف‌پذیری، وزن کم و سهولت نصب، گزینه‌ای کاربردی برای اتصال دریچه‌ها، عبور از فضاهای محدود و ایجاد ارتباط میان اجزای شبکه کانال‌کشی هستند. بااین‌حال، انعطاف‌پذیری به‌تنهایی به معنای عملکرد آیرودینامیکی مناسب نیست؛ زیرا چین‌خوردگی، فشردگی، خم‌های تند و انتخاب قطر نامتناسب می‌توانند مقاومت جریان را افزایش دهند.
در این راهنما، انواع کانال فلکسیبل آلومینیومی و خرطومی، معیارهای فنی انتخاب، اصول محاسبه قطر، عوامل مؤثر بر افت فشار و نکات خرید بررسی می‌شوند تا بتوانید متناسب با شرایط پروژه، انتخابی اقتصادی و مهندسی داشته باشید.
کانال فلکسیبل چیست و چه کاربردی دارد؟
کانال فلکسیبل یا کانال انعطاف‌پذیر، مجرایی برای انتقال هوا است که نسبت به کانال‌های صلب، امکان تغییر مسیر و سازگاری بیشتری با محدودیت‌های اجرایی دارد. این کانال‌ها در سیستم‌های تهویه مطبوع، هواسازها، فن‌کویل‌ها، شبکه‌های توزیع هوا و برخی کاربردهای صنعتی استفاده می‌شوند.
بسته به ساختار محصول، بدنه کانال ممکن است از فویل آلومینیومی چندلایه، فیلم پلیمری تقویت‌شده، سیم فولادی مارپیچی یا ترکیبی از این اجزا تشکیل شده باشد. برخی مدل‌ها نیز با لایه عایق حرارتی و روکش محافظ عرضه می‌شوند.
تفاوت کانال فلکسیبل با کانال صلب
کانال‌های صلب فلزی معمولاً شکل هندسی خود را حفظ می‌کنند و برای مسیرهای اصلی شبکه تهویه مناسب‌اند. در مقابل، کانال فلکسیبل در اتصال تجهیزات، عبور از موانع و اجرای مسیرهای کوتاه مزیت دارد.
مهم‌ترین تفاوت‌ها عبارت‌اند از:
- سرعت اجرا: کانال فلکسیبل معمولاً سریع‌تر نصب می‌شود و به اتصالات شکل‌دار کمتری نیاز دارد.
- انعطاف‌پذیری: عبور از فضاهای محدود و تغییر مسیر در آن آسان‌تر است.
- افت فشار: در شرایط نصب نامناسب، مقاومت جریان در کانال فلکسیبل می‌تواند به‌مراتب بیشتر از یک مسیر صلب و صاف باشد.
- کاربرد اقتصادی: هزینه نهایی به قطر، طول، عایق، کیفیت ساخت و زمان اجرای پروژه وابسته است؛ بنابراین ارزان‌تر بودن قیمت هر متر، الزاماً به معنای اقتصادی‌تر بودن کل سیستم نیست.

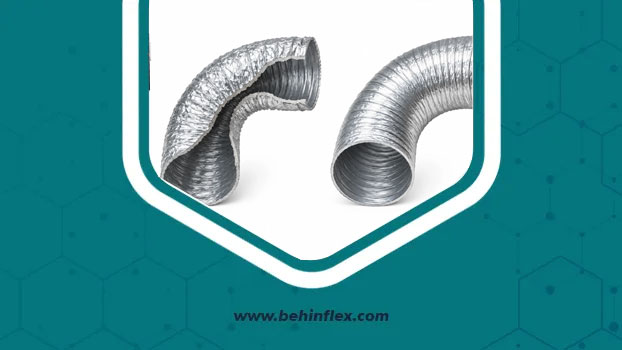

انواع کانال فلکسیبل و معیار انتخاب هرکدام
برای انتخاب صحیح، نباید همه محصولات خرطومی را یکسان در نظر گرفت. ساختار بدنه، نوع تقویت، عایق و محدوده فشار و دمای مجاز، کاربرد هر محصول را مشخص می‌کنند.

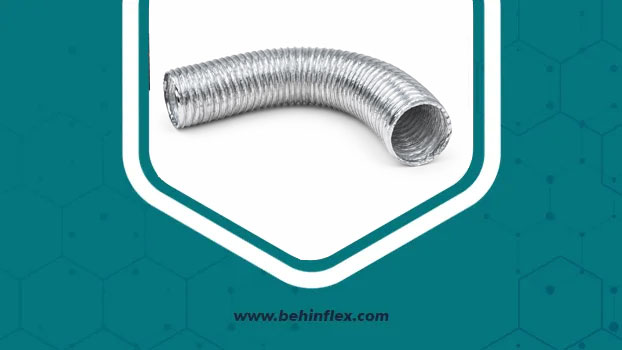

کانال فلکسیبل آلومینیومی بدون عایق
این مدل معمولاً از لایه‌های فویل آلومینیومی و تقویت مارپیچی تشکیل می‌شود. وزن کم، انعطاف‌پذیری و نصب آسان از مزایای آن است.
کاربردهای متداول آن شامل اتصال کوتاه تجهیزات تهویه، انتقال هوا در مسیرهای داخلی مناسب و اتصال به دریچه‌هاست. اگر کانال از فضای سرد یا گرم عبور کند، باید احتمال انتقال حرارت و تشکیل میعان روی سطح آن بررسی شود.
نکته مهم این است که وجود فویل آلومینیومی به‌تنهایی به معنای عایق حرارتی بودن کانال نیست. برای کاهش انتقال حرارت، محصول باید ساختار عایق‌دار مناسب داشته باشد.
کانال فلکسیبل عایق‌دار
در این مدل، یک لایه عایق، معمولاً از جنس الیاف شیشه یا مواد عایق سازگار با کاربرد، پیرامون مجرای داخلی قرار می‌گیرد و با روکش محافظ پوشانده می‌شود.
این کانال برای مسیرهایی مناسب است که کنترل تبادل حرارتی، کاهش احتمال تعریق یا محدودکردن انتقال صدای ناشی از جریان هوا اهمیت دارد. بااین‌حال، عملکرد واقعی به ضخامت و کیفیت عایق، پیوستگی روکش، آب‌بندی اتصالات و شرایط محیطی بستگی دارد.

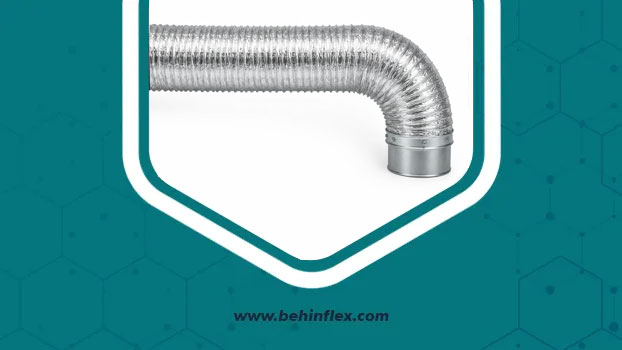

کانال خرطومی پلیمری یا تقویت‌شده
برخی کانال‌های خرطومی از پلیمرهای تقویت‌شده یا ساختارهای چندلایه ساخته می‌شوند. ویژگی‌هایی مانند مقاومت شیمیایی، انعطاف‌پذیری، تحمل دما و رفتار در برابر آتش در این گروه یکسان نیست.
پیش از خرید، سازگاری محصول با نوع هوا، دما، فشار و الزامات بهداشتی یا صنعتی را از روی برگه مشخصات فنی بررسی کنید. برای انتقال هوای حاوی مواد خورنده، ذرات یا آلاینده‌های خاص، انتخاب محصول صرفاً بر اساس ظاهر خرطومی یا قیمت آن کافی نیست.
جدول مقایسه کانال‌های فلکسیبل
جدول زیر یک مقایسه کاربردی برای مرحله انتخاب اولیه ارائه می‌دهد. مشخصات نهایی باید با اطلاعات سازنده و شرایط واقعی پروژه تطبیق داده شوند.
| معیار | آلومینیومی بدون عایق | فلکسیبل عایق‌دار | خرطومی پلیمری تقویت‌شده |
|---|---|---|---|
| انتقال حرارت | عایق حرارتی ندارد | برای کاهش انتقال حرارت طراحی شده است | وابسته به ساختار محصول |
| کنترل تعریق | به‌تنهایی محدود | در صورت طراحی و نصب صحیح بهتر | وابسته به ساختار و شرایط |
| انعطاف‌پذیری | معمولاً مناسب | مناسب، با قطر خارجی بیشتر | وابسته به نوع تقویت |
| محدودیت فضای نصب | نسبتاً کم | به دلیل ضخامت عایق بیشتر | وابسته به مدل |
| کاربرد شاخص | اتصال و مسیرهای داخلی مناسب | مسیرهای نیازمند کنترل حرارتی | کاربردهای خاص سازگار با پلیمر |
| نکته کلیدی خرید | قطر و استحکام بدنه | کیفیت عایق و روکش | مقاومت شیمیایی و دمایی |
نتیجه مقایسه: برای مسیرهای کوتاه و شرایط محیطی مناسب، مدل بدون عایق می‌تواند انتخاب منطقی باشد. در مسیرهایی که اختلاف دمای هوا و محیط قابل‌توجه است، بررسی مدل عایق‌دار اهمیت بیشتری پیدا می‌کند. هیچ‌یک از این گزینه‌ها بدون بررسی فشار کاری و مشخصات سازنده، انتخاب قطعی محسوب نمی‌شود.
چرا قطر کمتر همیشه انتخاب اقتصادی نیست؟
کاهش قطر، سطح مقطع عبور هوا را کم می‌کند. اگر دبی ثابت بماند، سرعت هوا افزایش پیدا می‌کند و در بسیاری از شرایط، افت فشار و صدای جریان بیشتر می‌شود.
افزایش مقاومت شبکه ممکن است فن را از نقطه عملکرد مطلوب دور کند یا باعث کاهش دبی واقعی شود. بنابراین، صرفه‌جویی اولیه در خرید کانال کوچک‌تر می‌تواند با افزایش هزینه انرژی یا نارضایتی از توزیع هوا جبران شود.
از طرف دیگر، بزرگ‌کردن بیش‌ازحد قطر نیز همیشه بهترین راه‌حل نیست؛ زیرا هزینه، فضای نصب و سرعت جریان باید هم‌زمان ارزیابی شوند.
افت فشار در کانال خرطومی چگونه ایجاد می‌شود؟
افت فشار، کاهش فشار استاتیکی در اثر مقاومت مسیر انتقال هواست. در کانال فلکسیبل، اصطکاک سطح داخلی، تغییرات هندسی، خم‌ها و اتصالات از عوامل مؤثر بر این پدیده هستند.
افت فشار کل مسیر را می‌توان به دو بخش اصلی تقسیم کرد:
- افت فشار اصطکاکی: ناشی از حرکت هوا در طول کانال.
- افت فشار موضعی: ناشی از خم‌ها، ورودی‌ها، خروجی‌ها، تبدیل قطرها و اتصالات.
در طراحی شبکه، مجموع افت فشار مسیر بحرانی باید با توانایی فن و سایر اجزای سیستم سازگار باشد.
اثر چین‌خوردگی و فشردگی کانال
کانال فلکسیبل دارای سطح داخلی چین‌دار است. این چین‌ها نسبت به سطح صاف، می‌توانند آشفتگی و مقاومت جریان را افزایش دهند. هنگامی که کانال بیش از حد فشرده شود، سطح مؤثر عبور هوا کاهش می‌یابد و افت فشار ممکن است به‌شدت بیشتر شود.
برای کاهش این مشکل:
- کانال را تا حد امکان در حالت کاملاً باز نصب کنید.
- از باقی‌گذاشتن طول اضافی و حلقه‌های غیرضروری خودداری کنید.
- از له‌شدن بدنه زیر سقف کاذب، بست‌ها یا سایر تجهیزات جلوگیری کنید.
- شعاع خم مناسب را مطابق دستورالعمل سازنده رعایت کنید.
اثر خم‌های تند و مسیرهای طولانی
تغییر ناگهانی جهت جریان، توزیع سرعت را برهم می‌زند و مقاومت موضعی ایجاد می‌کند. چند خم تند در یک مسیر کوتاه می‌توانند عملکردی نامطلوب‌تر از مسیری با همان طول و خم‌های ملایم ایجاد کنند.
در مرحله اجرا، مسیر را با کمترین تعداد خم و کوتاه‌ترین طول عملی طراحی کنید. اگر طول قابل‌توجهی از کانال فلکسیبل لازم است، بررسی امکان استفاده از کانال صلب در مسیر اصلی و محدودکردن فلکسیبل به اتصالات انتهایی می‌تواند مفید باشد.
افت فشار و انتخاب فن
فن باید علاوه بر تأمین دبی موردنیاز، توان غلبه بر مقاومت کل شبکه را داشته باشد. انتخاب فن صرفاً بر اساس دبی اسمی، بدون توجه به فشار استاتیکی قابل‌دسترس، ممکن است باعث شود دبی واقعی کمتر از مقدار طراحی باشد.
برای ارزیابی دقیق، منحنی عملکرد فن را با منحنی مقاومت شبکه مقایسه کنید. هر تغییر در قطر، طول، تعداد خم‌ها یا نوع کانال می‌تواند نقطه کار سیستم را تغییر دهد.
چگونه کانال فلکسیبل مناسب را انتخاب کنیم؟
فرایند انتخاب باید از نیاز عملکردی شروع شود، نه از مشاهده قیمت محصولات. مراحل زیر به کاهش خطای خرید و نصب کمک می‌کنند.
گام اول؛ تعیین شرایط کاربرد
ابتدا مشخص کنید کانال برای انتقال هوای رفت، برگشت، تخلیه یا کاربرد صنعتی استفاده می‌شود. دمای هوا، رطوبت، احتمال وجود آلاینده و شرایط محیطی اطراف کانال نیز باید روشن باشند.
همچنین مشخص کنید کانال در فضای داخلی، فضای مرطوب، محیط گرم یا سرد و مجاورت تجهیزات حساس نصب خواهد شد. این اطلاعات در انتخاب جنس بدنه و نیاز به عایق‌کاری مؤثرند.
گام دوم؛ تعیین دبی و قطر
دبی موردنیاز را از طراحی تهویه یا مشخصات تجهیزات به دست آورید. سپس قطر اولیه را بر اساس سرعت طراحی محاسبه و افت فشار آن را بررسی کنید.
اگر کانال به دریچه یا دستگاه مشخصی متصل می‌شود، قطر اتصال تجهیزات نیز باید کنترل شود. هر تبدیل قطر باید به شکلی اجرا شود که از تغییر ناگهانی و غیرضروری سطح مقطع جلوگیری کند.
گام سوم؛ بررسی فشار، دما و استانداردها
همه کانال‌های فلکسیبل برای فشار مثبت یا منفی یکسان طراحی نشده‌اند. مقاومت در برابر خلأ نسبی، فشار کاری، دمای پیوسته و شرایط گذرا باید از مستندات سازنده بررسی شود.
در پروژه‌های تجاری و صنعتی، الزامات حریق، انتشار دود، کیفیت هوای داخلی و استانداردهای موردنیاز ساختمان نیز اهمیت دارند. به‌کارگیری یک محصول در شرایطی خارج از محدوده تأییدشده آن، حتی اگر از نظر ابعاد مناسب باشد، می‌تواند خطرساز شود.
گام چهارم؛ بررسی کیفیت ساخت و اتصالات
هنگام خرید به پیوستگی لایه‌ها، یکنواختی قطر، استحکام تقویت مارپیچی، کیفیت روکش و آسیب‌ندیدن بدنه توجه کنید. در مدل‌های عایق‌دار، سلامت روکش و جلوگیری از نفوذ رطوبت به عایق اهمیت ویژه‌ای دارد.
اتصال کانال به دهانه تجهیزات باید محکم و تا حد نیاز هوابند باشد. نشتی در اتصالات می‌تواند دبی تحویلی را کاهش دهد و تعادل شبکه را برهم بزند.
نکات نصب برای جلوگیری از افت راندمان
حتی کانالی با مشخصات مناسب، در صورت نصب نادرست می‌تواند عملکرد ضعیفی داشته باشد. کنترل کیفیت اجرا باید بخشی از فرایند تحویل سیستم باشد.
مهم‌ترین نکات نصب عبارت‌اند از:
- کانال را بدون فشردگی غیرضروری و تا حد امکان در طول کامل طراحی‌شده اجرا کنید.
- از آویزان‌ماندن طولانی کانال بدون تکیه‌گاه مناسب جلوگیری کنید.
- فاصله و نوع بست‌ها را بر اساس وزن، قطر و دستورالعمل سازنده تعیین کنید.
- از تماس با لبه‌های تیز و منابع حرارتی خارج از محدوده مجاز محصول جلوگیری کنید.
- اتصالات را از نظر نشتی، جداشدگی و تغییر شکل بررسی کنید.
- از خم‌های ناگهانی، پیچش بدنه و عبور از فضاهای تنگی که سطح مقطع را کاهش می‌دهند، پرهیز کنید.
- پس از اجرا، دبی خروجی و عملکرد واقعی سیستم را در صورت نیاز اندازه‌گیری و با مقادیر طراحی مقایسه کنید.
در کانال‌های عایق‌دار، روکش باید پیوسته و سالم بماند. پارگی روکش یا نفوذ رطوبت می‌تواند عملکرد عایق را کاهش دهد و احتمال آسیب به لایه عایق را افزایش دهد.
خطاهای رایج در انتخاب کانال فلکسیبل
برخی اشتباهات، هزینه خرید را کاهش می‌دهند اما در نهایت راندمان سیستم را پایین می‌آورند.
انتخاب فقط بر اساس قیمت: دو محصول با ظاهر مشابه ممکن است از نظر تحمل فشار، دمای مجاز، ضخامت لایه‌ها و کیفیت تقویت تفاوت داشته باشند. مقایسه باید بر اساس مشخصات فنی و هزینه کل اجرا انجام شود.
نادیده‌گرفتن قطر داخلی: قطر اسمی یا خارجی، به‌ویژه در محصولات عایق‌دار، الزاماً برابر با قطر عبور جریان نیست. محاسبات باید بر مبنای قطر داخلی واقعی انجام شوند.
استفاده از کانال فلکسیبل در تمام طول شبکه: در مسیرهای طولانی یا دارای دبی بالا، کانال صلب ممکن است از نظر افت فشار و پایداری هندسی مناسب‌تر باشد. انتخاب ترکیبی باید با محاسبات طراحی انجام شود.
بی‌توجهی به شرایط محیطی: کانال بدون عایق در مسیر دارای اختلاف دمای زیاد ممکن است با اتلاف انرژی یا تعریق مواجه شود. نوع عایق و بخاربند باید متناسب با شرایط انتخاب شود.
نادیده‌گرفتن محدودیت‌های سازنده: ظاهر مقاوم محصول تضمین نمی‌کند که برای فشار منفی، دمای بالا یا کاربرد خاص مناسب باشد. مستندات فنی باید مرجع تصمیم‌گیری باشند.
راهنمای خرید کانال فلکسیبل از بهین فلکس
برای خرید مطمئن، ابتدا اطلاعات فنی پروژه را آماده کنید و سپس محصولات را بر اساس کاربرد، قطر، نوع عایق و شرایط کاری مقایسه کنید. در این فرایند، بهین فلکس (behinflex) می‌تواند مرجع تخصصی شما برای بررسی گزینه‌های مرتبط با عایق‌های الاستومریک و نیازهای عایق‌کاری پروژه باشد.
پیش از ثبت سفارش، موارد زیر را مشخص کنید:
- قطر داخلی موردنیاز و طول تقریبی مسیر
- نوع کانال و نیاز یا عدم نیاز به عایق
- دمای هوا و شرایط محیطی نصب
- فشار کاری و نوع کاربرد سیستم
- نیاز به مشخصات فنی یا مدارک انطباق محصول
- تعداد، ابعاد و زمان موردنیاز برای تأمین
برای مشاهده محصولات و بررسی گزینه‌های موجود، به فروشگاه behinflex.com مراجعه کنید. جهت استعلام قیمت و دریافت مشاوره، اطلاعات پروژه و مشخصات موردنیاز را در اختیار کارشناسان فروش قرار دهید تا انتخاب محصول بر اساس کاربرد واقعی انجام شود.
توجه داشته باشید که قیمت نهایی به قطر، طول، ساختار محصول، ضخامت عایق، برند سازنده و مقدار سفارش بستگی دارد. بنابراین، دریافت قیمت بر اساس مشخصات دقیق، مبنای قابل‌اعتمادتری برای مقایسه پیشنهادهای فروش است.
جمع‌بندی؛ بهترین کانال فلکسیبل کدام است؟
بهترین کانال فلکسیبل محصولی نیست که صرفاً ارزان‌تر یا انعطاف‌پذیرتر باشد؛ بلکه باید با دبی هوا، قطر داخلی، افت فشار مجاز، دما، رطوبت و شرایط نصب سازگار باشد. انتخاب درست از کاهش سرعت تحویل هوا، افزایش غیرضروری فشار موردنیاز فن، صدای اضافی و اتلاف انرژی جلوگیری می‌کند.
برای دستیابی به راندمان مناسب، ابتدا نیاز جریان هوا را تعیین کنید، سپس قطر را محاسبه و افت فشار مسیر را ارزیابی کنید. در مرحله اجرا نیز کانال را بدون فشردگی، با خم‌های ملایم و اتصالات مناسب نصب کنید. نیاز به عایق‌کاری را هم بر اساس اختلاف دمای هوا و محیط و احتمال تعریق بسنجید.
اگر برای انتخاب محصول، بررسی گزینه‌های عایق‌کاری یا برآورد هزینه پروژه به راهنمایی نیاز دارید، بهین فلکس (behinflex) را به‌عنوان مرجع تخصصی بررسی محصولات و دریافت مشاوره در نظر بگیرید. با مراجعه به behinflex.com می‌توانید محصولات مرتبط را بررسی کرده و برای استعلام قیمت و انتخاب متناسب با نیاز پروژه اقدام کنید.
سوالات متداول
کانال فلکسیبل آلومینیومی بهتر است یا کانال خرطومی پلیمری؟
هیچ‌کدام در همه کاربردها برتری مطلق ندارند. انتخاب به دما، فشار، سازگاری شیمیایی، الزامات حریق و مشخصات سازنده بستگی دارد.
چگونه قطر مناسب کانال فلکسیبل را تعیین کنیم؟
ابتدا دبی موردنیاز و سرعت طراحی را مشخص کنید و قطر اولیه را از رابطه دبی و سطح مقطع به دست آورید. سپس افت فشار، صدای جریان و مشخصات فن را بررسی کنید.
آیا کانال فلکسیبل عایق‌دار راندمان سیستم را افزایش می‌دهد؟
در مسیرهایی که تبادل حرارتی یا تعریق مسئله‌ساز است، عایق‌کاری مناسب می‌تواند اتلاف حرارت را کاهش دهد. نتیجه نهایی به کیفیت عایق، نصب صحیح و شرایط بهره‌برداری وابسته است.
مهم‌ترین علت افت فشار در کانال فلکسیبل چیست؟
طول مسیر، قطر نامناسب، سطح داخلی چین‌دار، خم‌های تند، فشردگی و اتصالات نامناسب از عوامل اصلی هستند. میزان اثر هر عامل به شرایط واقعی جریان بستگی دارد.
آیا می‌توان از کانال فلکسیبل برای کل مسیر تهویه استفاده کرد؟
در برخی کاربردهای کوتاه ممکن است مناسب باشد؛ اما در مسیرهای طولانی یا دبی‌های بالا باید افت فشار و پایداری مسیر بررسی شود. استفاده از کانال صلب در بخش اصلی شبکه می‌تواند گزینه مناسب‌تری باشد.
برای استعلام قیمت و خرید کانال فلکسیبل از کجا شروع کنیم؟
ابتدا قطر، طول، نوع عایق، دما و فشار کاری را مشخص کنید. سپس در فروشگاه behinflex.com محصولات مرتبط را بررسی کنید و برای استعلام قیمت و مشاوره تخصصی با بهین فلکس در ارتباط باشید.
