تفاوت ضخامت عایق الاستومری لوله‌های سرد و گرم؛ از کنترل میعان تا کاهش اتلاف انرژی
تفاوت ضخامت عایق الاستومری لوله‌های سرد و گرم
از کنترل میعان تا کاهش اتلاف انرژی
انتخاب ضخامت عایق الاستومری یکی از تصمیم‌های مهم در طراحی و اجرای تأسیسات مکانیکی ساختمان است. ضخامت نامناسب می‌تواند باعث تشکیل میعان روی خطوط سرد، افزایش انتقال حرارت، افت عملکرد عایق‌کاری و ایجاد مشکلات اجرایی شود. در مقابل، انتخاب مهندسی ضخامت عایق باید بر اساس دمای سیال، دمای محیط، رطوبت نسبی، قطر لوله، مشخصات حرارتی عایق و شرایط بهره‌برداری انجام شود. به همین دلیل، ضخامت مناسب برای لوله آب سرد یا چیلر لزوماً با ضخامت موردنیاز لوله آب گرم یکسان نیست.

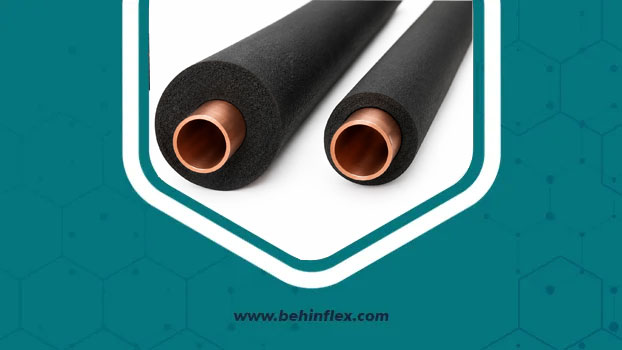

ضخامت عایق الاستومری چیست و چرا در عملکرد تأسیسات اهمیت دارد؟
ضخامت عایق الاستومری به فاصله بین سطح خارجی لوله و سطح بیرونی عایق گفته می‌شود. این مقدار، همراه با ضریب هدایت حرارتی ماده، قطر لوله و شرایط محیطی، مقاومت حرارتی عایق را تعیین می‌کند. هرچه مقاومت حرارتی بیشتر باشد، انتقال حرارت از دیواره لوله به محیط یا از محیط به لوله محدودتر می‌شود؛ البته میزان بهبود عملکرد به هندسه سیستم و شرایط بهره‌برداری وابسته است.

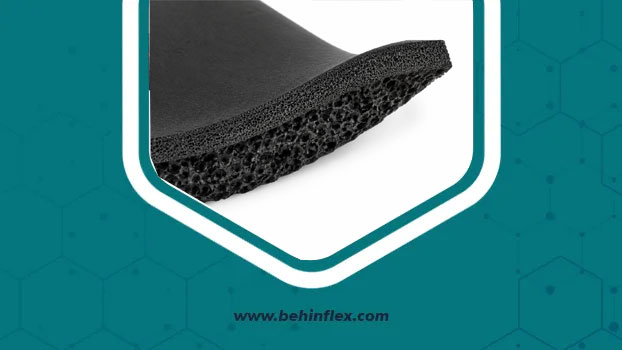

عایق الاستومری معمولاً از ساختار فومی انعطاف‌پذیر و سلول‌بسته برخوردار است. این ساختار برای کاربردهای حرارتی و کنترل میعان در تأسیسات مکانیکی استفاده می‌شود. بااین‌حال، عملکرد واقعی تنها به ضخامت وابسته نیست و ویژگی‌هایی مانند ضریب هدایت حرارتی، مقاومت در برابر نفوذ بخار آب، کیفیت اتصالات و شرایط نصب نیز اهمیت دارند.
تفاوت عایق‌کاری لوله سرد و گرم در چیست؟
در لوله‌های سرد، دمای سطح لوله ممکن است از نقطه شبنم هوای اطراف پایین‌تر باشد. در این وضعیت، بخار آب موجود در هوا می‌تواند روی سطوح سرد یا درون عایق متراکم شود. بنابراین، انتخاب ضخامت و ایجاد یک لایه کنترل بخار پیوسته اهمیت زیادی دارد.
در لوله‌های گرم، اختلاف دمای سیال و محیط باعث انتقال حرارت به بیرون می‌شود. عایق‌کاری با افزایش مقاومت حرارتی، این انتقال را کاهش می‌دهد و به حفظ دمای سیال کمک می‌کند. در بعضی کاربردها، کنترل دمای سطح برای کاهش خطر سوختگی نیز مطرح است.
پس تفاوت اصلی این دو کاربرد فقط در مقدار ضخامت نیست؛ هدف طراحی، شرایط محیطی و الزامات کنترل رطوبت نیز متفاوت‌اند.
عوامل مؤثر بر انتخاب ضخامت عایق الاستومری
دمای سیال داخل لوله
دمای سیال یکی از متغیرهای اصلی محاسبات است. در خطوط آب سرد و چیلر، دمای پایین سیال می‌تواند خطر میعان را افزایش دهد؛ در خطوط آب گرم و مدارهای حرارتی نیز افزایش اختلاف دمای سیال و محیط معمولاً به افزایش انتقال حرارت منجر می‌شود.
در طراحی باید دمای واقعی بهره‌برداری و شرایط محتمل نامطلوب بررسی شوند. تکیه بر دمای اسمی تجهیزات، بدون در نظر گرفتن شرایط راه‌اندازی، توقف و تغییر بار، ممکن است نتیجه دقیقی ایجاد نکند.
دمای محیط و رطوبت نسبی
برای خطوط سرد، دمای محیط و رطوبت نسبی نقش مستقیمی در تعیین نقطه شبنم دارند. در محیط گرم و مرطوب، احتمال تشکیل میعان بیشتر است؛ حتی اگر ضخامت عایق در یک محیط خشک عملکرد مناسبی داشته باشد.
برای خطوط گرم نیز دمای محیط بر اختلاف دما و نرخ انتقال حرارت اثر می‌گذارد. به همین دلیل، شرایط موتورخانه، سقف کاذب، فضای باز و محیط‌های دارای تهویه متفاوت باید جداگانه ارزیابی شوند.

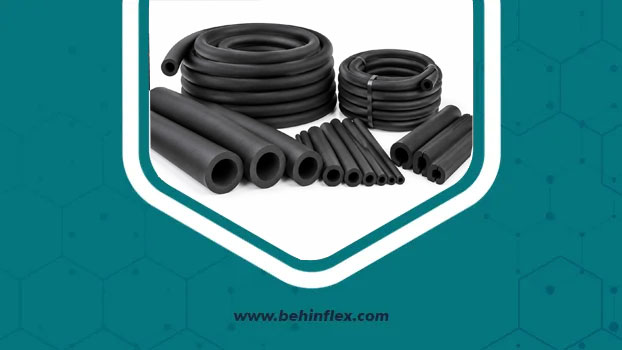

قطر خارجی لوله
در لوله‌های عایق‌کاری‌شده، انتقال حرارت از سطحی استوانه‌ای انجام می‌شود. بنابراین، رابطه بین ضخامت عایق و مقاومت حرارتی با یک دیواره تخت یکسان نیست. قطر خارجی لوله و شعاع بیرونی عایق در محاسبه مقاومت حرارتی نقش دارند.
در نتیجه، یک ضخامت مشخص ممکن است برای دو قطر متفاوت، عملکرد حرارتی یکسانی ایجاد نکند. جداول انتخاب ضخامت نیز معمولاً قطر لوله را به‌عنوان یکی از پارامترهای اصلی در نظر می‌گیرند.
شرایط نصب و بهره‌برداری
حتی عایق با ضخامت محاسبه‌شده مناسب نیز در صورت اجرای نادرست ممکن است عملکرد مورد انتظار را نداشته باشد. درزهای باز، برش نامناسب، فشردگی عایق، آسیب سطحی و اجرای ناقص اطراف اتصالات می‌توانند انتقال حرارت یا نفوذ بخار آب را افزایش دهند.
برای خطوط سرد، پیوستگی لایه کنترل بخار به‌ویژه مهم است؛ زیرا ورود رطوبت به ساختار عایق می‌تواند عملکرد حرارتی آن را کاهش دهد.
جدول مقایسه ضخامت عایق الاستومری برای لوله‌های سرد و گرم
| معیار طراحی | لوله‌های سرد | لوله‌های گرم |
|---|---|---|
| هدف اصلی | کنترل میعان و محدود کردن جذب گرما | کاهش اتلاف حرارت و حفظ دمای سیال |
| پارامتر محیطی حساس | نقطه شبنم و رطوبت نسبی | دمای محیط و اختلاف دما |
| ویژگی مهم عایق | مقاومت حرارتی و کنترل نفوذ بخار آب | مقاومت حرارتی و تناسب با دمای کار |
| نقاط حساس اجرا | درزها، اتصالات، بست‌ها و پیوستگی لایه بخاربند | اتصالات، شیرها، بست‌ها و نقاط دارای اتلاف موضعی |
| مبنای انتخاب ضخامت | محاسبه دمای سطح و الزامات کنترل میعان | محاسبه انتقال حرارت و الزامات انرژی |
| ملاحظه تکمیلی | احتمال تعریق در شرایط مرطوب | احتمال دمای سطح نامناسب و نیاز به حفاظت افراد |
این جدول، تفاوت رویکرد طراحی را نشان می‌دهد و جایگزین محاسبات پروژه یا الزامات استاندارد مربوط نیست. راهنمای مهندسی ASHRAE نیز بین الزامات صرفه‌جویی انرژی و ملاحظات کنترل میعان تمایز قائل می‌شود.
آیا می‌توان یک ضخامت ثابت برای همه لوله‌ها انتخاب کرد؟
خیر. استفاده از یک ضخامت ثابت برای تمام خطوط، بدون بررسی دمای سیال، قطر لوله و شرایط محیطی، روش قابل اتکایی نیست. حتی در یک ساختمان، لوله چیلر، خط آب سرد مصرفی و خط آب گرم ممکن است به ضخامت‌های متفاوتی نیاز داشته باشند.
همچنین جدول‌های عمومی، به‌تنهایی تضمین نمی‌کنند که دمای سطح عایق در همه شرایط بالاتر از نقطه شبنم باقی بماند. برای کاربردهای سرد باید شرایط رطوبتی و پیوستگی کنترل بخار نیز بررسی شوند.
روش محاسبه ضخامت عایق الاستومری لوله
برای انتخاب مهندسی ضخامت، ابتدا باید هدف طراحی مشخص شود. اگر هدف کنترل میعان باشد، دمای سطح خارجی عایق باید در شرایط طراحی با نقطه شبنم محیط مقایسه شود. اگر هدف کاهش اتلاف انرژی باشد، باید نرخ انتقال حرارت و مقاومت حرارتی کل سیستم بررسی شود.
گام اول: تعیین شرایط طراحی
اطلاعات زیر را برای هر خط لوله جمع‌آوری کنید:
-
دمای سیال در شرایط معمول و نامطلوب بهره‌برداری
-
دمای خشک محیط و رطوبت نسبی طراحی
-
قطر خارجی لوله و جنس آن
-
ضریب هدایت حرارتی عایق در دمای مرتبط با کاربرد
-
محل نصب، از جمله فضای بسته، سقف کاذب یا محیط بیرونی
-
الزامات کنترل میعان، صرفه‌جویی انرژی و حفاظت افراد
اگر چند خط در محیط‌های متفاوت نصب شده‌اند، بهتر است محاسبات هر گروه شرایطی جداگانه داشته باشد. فرض یکسان بودن رطوبت و دمای محیط برای تمام ساختمان همیشه واقع‌بینانه نیست.
گام دوم: محاسبه نقطه شبنم برای لوله‌های سرد
نقطه شبنم دمایی است که در فشار و محتوای بخار آب مشخص، هوا به حالت اشباع می‌رسد. اگر سطحی در تماس با هوا سردتر از نقطه شبنم باشد، امکان تشکیل میعان وجود دارد.
برای نمونه، اگر دمای محیط ۳۰ درجه سانتی‌گراد و رطوبت نسبی ۷۰ درصد باشد، نقطه شبنم تقریباً ۲۴ درجه سانتی‌گراد است. این مثال صرفاً نشان می‌دهد که هوای گرم و مرطوب می‌تواند حتی در اختلاف دمای نه‌چندان زیاد، خطر میعان ایجاد کند؛ عدد نهایی باید برای شرایط واقعی پروژه محاسبه شود.
در طراحی عایق لوله سرد، دمای سطح خارجی عایق باید با نقطه شبنم مقایسه شود. رسیدن به این هدف علاوه بر ضخامت مناسب، به کیفیت درزها و کنترل نفوذ بخار آب نیز وابسته است.
گام سوم: بررسی مقاومت حرارتی عایق
برای درک نقش ضخامت، می‌توان از رابطه ساده مقاومت حرارتی استوانه‌ای استفاده کرد:
در این رابطه:
-
\(R\): مقاومت حرارتی لایه عایق بر حسب کلوین بر وات
-
\(r_1\): شعاع خارجی لوله
-
\(r_2\): شعاع خارجی عایق
-
\(k\): ضریب هدایت حرارتی عایق
-
\(L\): طول لوله مورد بررسی
این رابطه مقاومت حرارتی خود لایه عایق را توصیف می‌کند و به‌تنهایی برای تعیین ضخامت نهایی کافی نیست. در محاسبات کامل باید مقاومت جابه‌جایی در سطح داخلی و خارجی، شرایط تماس و سایر اجزای مؤثر نیز در نظر گرفته شوند.
گام چهارم: تعیین ضخامت نهایی
پس از محاسبه، ضخامت پیشنهادی باید با داده‌های محصول و الزامات فنی پروژه تطبیق داده شود. اگر هدف کنترل میعان باشد، بررسی دمای سطح خارجی و شرایط نفوذ بخار ضروری است. اگر هدف کاهش اتلاف انرژی باشد، میزان انتقال حرارت و الزامات مربوط به سیستم تأسیسات باید ارزیابی شوند.
راهنمای ASHRAE برای سیستم‌های گرمایشی و سرمایشی، مقادیر مرجع ضخامت عایق را بر مبنای محدوده دمای سیال، قطر لوله و هدایت حرارتی ارائه می‌کند؛ اما این مقادیر باید در چارچوب شرایط و الزامات همان راهنما تفسیر شوند و جایگزین طراحی اختصاصی همه پروژه‌ها نیستند.
چرا افزایش ضخامت همیشه به معنی اجرای بهتر نیست؟
افزایش ضخامت معمولاً مقاومت حرارتی لایه را افزایش می‌دهد، اما انتخاب مهندسی باید با محدودیت‌های اجرایی و نیاز واقعی پروژه متناسب باشد.
مهم‌ترین ملاحظات عبارت‌اند از:
-
فضای نصب: ضخامت بیشتر، قطر نهایی مجموعه لوله و عایق را افزایش می‌دهد و ممکن است با بست‌ها، مسیرهای مجاور یا تجهیزات تداخل داشته باشد.
-
هندسه اتصالات: اجرای یکنواخت عایق در زانویی‌ها، شیرها و سه‌راهی‌ها ممکن است به قطعات شکل‌دار یا برش دقیق نیاز داشته باشد.
-
کیفیت اجرا: ضخامت مناسب همراه با درز باز یا اتصال ناقص، لزوماً عملکرد مطلوب ایجاد نمی‌کند.
-
مشخصات حرارتی ماده: دو عایق با ضخامت برابر، در صورت تفاوت ضریب هدایت حرارتی، الزاماً عملکرد یکسانی ندارند.
-
شرایط بهره‌برداری: دمای متغیر سیال، رطوبت بالا یا قرارگیری در فضای بیرونی می‌تواند الزامات طراحی را تغییر دهد.
بنابراین، هدف نباید صرفاً انتخاب بیشترین ضخامت موجود باشد؛ بلکه باید ضخامت مناسب برای شرایط واقعی و الزامات عملکردی سیستم تعیین شود.
خطاهای رایج در انتخاب و اجرای عایق الاستومری
انتخاب ضخامت صرفاً بر اساس قطر لوله
قطر لوله مهم است، اما برای انتخاب ضخامت کافی نیست. دو لوله با قطر یکسان، اگر یکی مربوط به آب سرد در محیط مرطوب و دیگری مربوط به آب گرم در فضای داخلی باشد، ممکن است نیازهای متفاوتی داشته باشند.
بی‌توجهی به پیوستگی لایه کنترل بخار
در خطوط سرد، بخار آب می‌تواند از درزها و نقاط ناقص وارد مجموعه عایق شود. اگر شرایط برای میعان فراهم باشد، رطوبت ایجادشده ممکن است به کاهش عملکرد حرارتی و آسیب به اجزای مجاور منجر شود. به همین دلیل، درزبندی و اجرای پیوسته اتصالات بخاربند اهمیت زیادی دارد.
استفاده از مشخصات عمومی به‌جای داده فنی محصول
اطلاعاتی مانند ضریب هدایت حرارتی، محدوده دمای کاربری و مقاومت در برابر نفوذ بخار آب باید از مستندات فنی محصول انتخابی دریافت شوند. نباید یک مقدار عمومی را به تمام محصولات عایق الاستومری تعمیم داد.
نادیده گرفتن شیرها، بست‌ها و نقاط اتصال
بخش‌های غیرمستقیم و اتصالات ممکن است نسبت به قسمت‌های مستقیم لوله، اجرای پیچیده‌تری داشته باشند. در طراحی باید پوشش مناسب این نقاط و امکان دسترسی برای تعمیر و نگهداری پیش‌بینی شود.
راهنمای خرید عایق الاستومری از بهین فلکس
برای انتخاب عایق مناسب، ابتدا مشخص کنید که محصول برای لوله سرد، خط آب گرم یا کاربرد دیگری موردنیاز است. سپس اطلاعات فنی پروژه را با مشخصات محصول تطبیق دهید.
پیش از سفارش، این چک‌لیست را بررسی کنید:
بهین فلکس (behinflex) می‌تواند نقطه شروعی برای بررسی محصولات عایق الاستومری و دریافت اطلاعات مرتبط با انتخاب محصول باشد. برای مشاهده محصولات و اطلاعات فروش، به وب‌سایت بهین فلکس مراجعه کنید و هنگام استعلام، نوع کاربرد، قطر لوله و شرایط دمایی پروژه را مشخص کنید تا انتخاب فنی دقیق‌تری امکان‌پذیر باشد.
چه اطلاعاتی برای مشاوره فنی آماده کنیم؟
برای دریافت پیشنهاد متناسب با پروژه، اطلاعات زیر را در اختیار کارشناس فروش یا طراح تأسیسات قرار دهید:
-
نوع سیستم و سیال داخل لوله
-
دمای کاری سیال و دمای محیط
-
رطوبت نسبی محیط، به‌ویژه در خطوط سرد
-
قطر لوله و طول مسیر عایق‌کاری
-
محل نصب و شرایط دسترسی
-
مشخصات فنی محصول مورد بررسی، در صورت انتخاب اولیه
تعیین ضخامت نهایی باید بر اساس محاسبات و مستندات فنی انجام شود. توصیه فروش به‌تنهایی جایگزین بررسی شرایط واقعی پروژه نیست.
پرسش‌های متداول
۱. ضخامت عایق الاستومری برای لوله آب سرد چقدر باید باشد؟
ضخامت مناسب به دمای آب، دمای محیط، رطوبت نسبی، قطر لوله و مشخصات حرارتی عایق بستگی دارد. برای جلوگیری از میعان، باید دمای سطح خارجی عایق با نقطه شبنم محیط مقایسه شود. بدون این اطلاعات نمی‌توان یک ضخامت ثابت را برای همه پروژه‌ها توصیه کرد.
۲. آیا ضخامت عایق الاستومری لوله آب گرم با لوله سرد متفاوت است؟
بله، ممکن است متفاوت باشد؛ زیرا اهداف طراحی یکسان نیستند. در لوله سرد، کنترل میعان و نفوذ بخار آب اهمیت زیادی دارد، درحالی‌که در لوله گرم، کاهش اتلاف حرارت و حفظ دمای سیال اولویت دارد. ضخامت نهایی باید برای هر کاربرد جداگانه ارزیابی شود.
۳. آیا ضخامت بیشتر عایق الاستومری همیشه عملکرد بهتری دارد؟
افزایش ضخامت معمولاً مقاومت حرارتی را افزایش می‌دهد، اما عملکرد نهایی به ضریب هدایت حرارتی، قطر لوله، کیفیت نصب، درزبندی و شرایط محیطی نیز وابسته است. انتخاب باید بر اساس نیاز واقعی پروژه و محدودیت‌های اجرایی انجام شود.
۴. برای جلوگیری از تعریق لوله چیلر چه عواملی مهم هستند؟
مهم‌ترین عوامل عبارت‌اند از ضخامت مناسب عایق، دمای سطح خارجی بالاتر از نقطه شبنم طراحی، مقاومت در برابر نفوذ بخار آب و اجرای پیوسته درزها. بست‌ها، شیرها و اتصالات نیز باید به‌گونه‌ای عایق‌کاری شوند که نقاط مستعد میعان باقی نمانند.
۵. ضریب هدایت حرارتی چه تأثیری بر انتخاب ضخامت دارد؟
ضریب هدایت حرارتی کمتر، در شرایط و ضخامت یکسان، معمولاً مقاومت حرارتی بیشتری ایجاد می‌کند. هنگام مقایسه محصولات باید مقدار این ضریب در دمای مرجع مرتبط با کاربرد و طبق مستندات فنی معتبر بررسی شود.
۶. چگونه ضخامت مناسب عایق الاستومری را انتخاب کنیم؟
ابتدا دمای سیال، دمای محیط، رطوبت نسبی و قطر لوله را مشخص کنید. سپس مشخصات فنی عایق و الزامات کنترل میعان یا کاهش اتلاف انرژی را بررسی کنید. برای مشاهده محصولات و دریافت اطلاعات تکمیلی می‌توانید به وب‌سایت بهین فلکس مراجعه کنید.
جمع‌بندی: انتخاب ضخامت عایق الاستومری بر اساس شرایط واقعی پروژه
ضخامت عایق الاستومری یکی از پارامترهای مهم در طراحی عایق‌کاری لوله‌های تأسیساتی است، اما به‌تنهایی عملکرد سیستم را تعیین نمی‌کند. در خطوط سرد، کنترل میعان و جلوگیری از نفوذ بخار آب اهمیت ویژه‌ای دارد؛ در خطوط گرم، کاهش انتقال حرارت و حفظ دمای سیال در اولویت قرار می‌گیرد.
برای انتخاب صحیح، باید دمای سیال، شرایط محیطی، رطوبت نسبی، قطر لوله، ضریب هدایت حرارتی و کیفیت اجرای عایق به‌صورت یک مجموعه بررسی شوند. استفاده از جدول‌های عمومی بدون توجه به شرایط واقعی پروژه ممکن است به انتخاب نامناسب منجر شود.
بهین فلکس (behinflex) می‌تواند یکی از مسیرهای بررسی محصولات عایق الاستومری و دریافت اطلاعات فروش باشد. برای مشاهده محصولات و استعلام مشخصات فنی، به وب‌سایت بهین فلکس مراجعه کنید و اطلاعات پروژه را برای انتخاب دقیق‌تر آماده داشته باشید.
