اصول مهندسی طراحی شبکه تخلیه و هواکش در لوله‌کشی فاضلاب ساختمان
اصول مهندسی طراحی شبکه تخلیه و هواکش در لوله‌کشی فاضلاب ساختمان
محاسبه دبی جریان، شیب استاندارد و جلوگیری از سیفون شدن
طراحی شبکه تخلیه و هواکش یکی از بخش‌های اساسی مهندسی تأسیسات مکانیکی ساختمان است. این شبکه وظیفه دارد فاضلاب تجهیزات بهداشتی را به‌صورت ایمن و بدون اختلال منتقل کند و هم‌زمان از ورود گازهای نامطلوب فاضلاب به فضای داخلی جلوگیری کند. عملکرد صحیح آن به هماهنگی میان قطر لوله‌ها، شیب‌بندی، ظرفیت تخلیه، مسیرهای هواکش و حفظ آب‌بند سیفون‌ها وابسته است.
در یک شبکه غیراصولی، حتی اگر لوله‌ها از نظر ظاهری سالم باشند، تخلیه کند، صدای قل‌قل، تخلیه‌شدن آب سیفون، انتشار بوی فاضلاب و گرفتگی‌های مکرر ممکن است رخ دهد. این مشکلات معمولاً نتیجه یک عامل منفرد نیستند؛ بلکه از ترکیب طراحی هیدرولیکی نامناسب، تهویه ناکافی، اجرای غیراستاندارد یا نگهداری نادرست ناشی می‌شوند.
در این مقاله، اصول محاسبه دبی جریان، انتخاب قطر لوله، تعیین شیب، طراحی سیستم ونت و کنترل فشار در شبکه بررسی می‌شود. همچنین به نقش عایق‌کاری مناسب لوله‌های فاضلاب در کنترل صدا و بهبود آسایش ساختمان و نکات انتخاب محصولات مرتبط از بهین فلکس می‌پردازیم.
شبکه تخلیه و هواکش ساختمان چیست و چگونه کار می‌کند؟

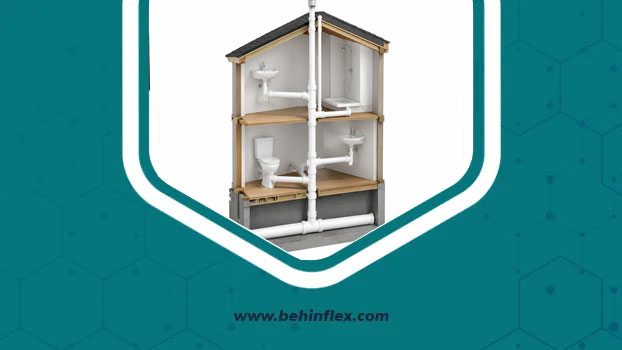

شبکه تخلیه فاضلاب مجموعه‌ای از لوله‌ها و اتصالات است که فاضلاب تجهیزات بهداشتی را به لوله اصلی ساختمان یا شبکه فاضلاب شهری منتقل می‌کند. شبکه هواکش نیز با فراهم‌کردن مسیر تبادل هوا، به کنترل تغییرات فشار در سیستم کمک می‌کند.
این دو شبکه از نظر عملکرد به یکدیگر وابسته‌اند. در زمان تخلیه حجم قابل‌توجهی از آب، جریان داخل لوله می‌تواند باعث ایجاد نواحی با فشار مثبت یا منفی شود. اگر مسیر تأمین هوا و تخلیه فشار به‌درستی طراحی نشده باشد، آب‌بند سیفون‌ها در معرض اختلال قرار می‌گیرد.
اجزای اصلی شبکه تخلیه
مهم‌ترین اجزای شبکه عبارت‌اند از:
- لوله انشعاب تجهیزات: فاضلاب روشویی، سینک، دوش، توالت و سایر تجهیزات را دریافت می‌کند.
- لوله افقی جمع‌آوری: جریان چند انشعاب را به لوله بزرگ‌تر منتقل می‌کند.
- لوله قائم فاضلاب: فاضلاب طبقات را به بخش پایینی شبکه می‌رساند.
- لوله اصلی خروجی ساختمان: فاضلاب را به نقطه اتصال تعیین‌شده منتقل می‌کند.
- دریچه بازدید و پاک‌سازی: دسترسی لازم برای رفع گرفتگی و بازرسی را فراهم می‌کند.
جانمایی صحیح این اجزا باید از ابتدا در هماهنگی با معماری، سازه و سایر تأسیسات انجام شود تا از برخورد لوله‌ها، تغییر مسیرهای غیرضروری و دشوارشدن تعمیرات جلوگیری شود.
وظیفه شبکه ونت چیست؟
شبکه هواکش امکان ورود و خروج هوا را در نقاط طراحی‌شده فراهم می‌کند و به محدودکردن اختلاف فشار در اطراف آب‌بند سیفون کمک می‌کند. ونت جایگزین لوله تخلیه نیست و نباید بدون بررسی الزامات آیین‌نامه‌ای به‌عنوان مسیر انتقال دائمی فاضلاب در نظر گرفته شود.
اجزای متداول آن شامل ونت انشعابی، ونت قائم، ونت مشترک و لوله هواکش اصلی است. نوع آرایش، قطر و محل اتصال هر بخش باید بر اساس نوع سیستم، تعداد تجهیزات، ارتفاع ساختمان و مقررات مربوط تعیین شود.

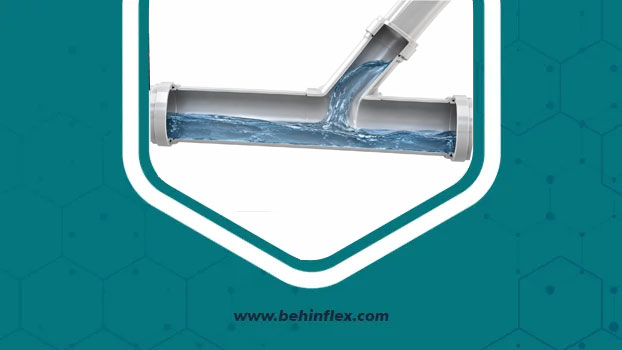

چه تجهیزاتی در محاسبه دبی جریان وارد می‌شوند؟
در محاسبه بار فاضلاب، تجهیزاتی مانند موارد زیر در نظر گرفته می‌شوند:
- توالت فرنگی یا ایرانی، مطابق طبقه‌بندی آیین‌نامه
- روشویی و سینک
- دوش و وان
- کف‌شور و تجهیزات تخلیه کف
- ماشین لباس‌شویی و ماشین ظرف‌شویی
- تجهیزات خدماتی یا صنعتی، در صورت وجود
بار هر تجهیز باید از جدول مرجع انتخاب شود. مقادیر تجهیزات مشابه نیز ممکن است بر اساس نوع تخلیه، حجم مخزن، الگوی استفاده و مقررات حاکم تفاوت داشته باشند.
چرا DFU به‌تنهایی برای تعیین قطر کافی نیست؟
انتخاب قطر لوله تنها بر اساس بار دبی جریان انجام نمی‌شود. عوامل زیر نیز در تصمیم نهایی مؤثرند:
- افقی یا قائم بودن بخش موردنظر
- شیب لوله افقی
- تعداد و نوع اتصالات
- نحوه ورود جریان به لوله قائم
- محدودیت‌های حداقل قطر تجهیزات خاص
- ارتفاع ساختمان و آرایش شبکه
- الزامات استاندارد محلی و شرایط خروجی
ظرفیت مجاز لوله افقی ممکن است با ظرفیت لوله قائم هم‌قطر متفاوت باشد. بنابراین، جدول ظرفیت مربوط به همان نوع مسیر باید ملاک قرار گیرد.
شیب‌بندی استاندارد لوله‌های افقی فاضلاب
شیب لوله، اختلاف ارتفاع میان ابتدا و انتهای مسیر نسبت به طول افقی آن است. در شبکه تخلیه ثقلی، شیب مناسب به حرکت فاضلاب و انتقال مواد جامد کمک می‌کند و باید با قطر لوله، ظرفیت جریان و الزامات آیین‌نامه‌ای هماهنگ باشد.
شیب بیش‌ازحد کم ممکن است موجب کاهش توان انتقال مواد جامد و افزایش احتمال رسوب شود. از سوی دیگر، افزایش بی‌ضابطه شیب نیز راه‌حل همیشگی نیست؛ زیرا سرعت جریان، عمق جریان و نحوه انتقال جامدات باید در محدوده طراحی باقی بمانند.
چه عواملی شیب مجاز را تعیین می‌کنند؟
مقادیر قابل‌قبول شیب به قطر لوله، نوع کاربرد، استاندارد طراحی و شرایط نصب بستگی دارند. بنابراین، اعلام یک عدد ثابت برای تمام لوله‌های فاضلاب ساختمان صحیح نیست.
برای تعیین شیب، موارد زیر باید بررسی شوند:
- قطر اسمی لوله و ظرفیت انتقال آن
- نوع جریان و بار فاضلاب
- محدودیت ارتفاع کف و سقف کاذب
- تعداد انشعاب‌ها و نحوه ورود جریان
- الزامات آیین‌نامه‌ای برای همان قطر و نوع مسیر
- امکان نصب تکیه‌گاه‌ها و حفظ شیب در طول زمان
شیب باید در سراسر مسیر پیوسته و کنترل‌شده باشد. ایجاد شکم‌دادگی در لوله افقی می‌تواند باعث تجمع آب و مواد جامد شود؛ به همین دلیل، مهار مناسب لوله‌ها در کنار تنظیم شیب اهمیت دارد.
طراحی شبکه هواکش و جلوگیری از سیفون شدن آب‌بند

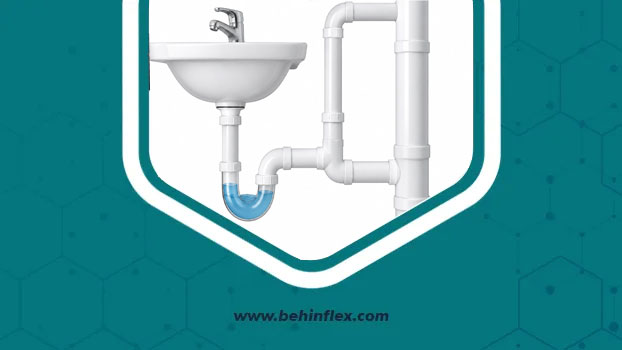

سیفون هر وسیله بهداشتی با نگه‌داشتن مقداری آب، مانعی در برابر عبور گازهای فاضلاب ایجاد می‌کند. این آب‌بند باید پس از تخلیه نیز در وضعیت عملکردی خود باقی بماند.
در زمان تخلیه، تغییر فشار در لوله ممکن است آب را از سیفون بیرون بکشد یا به سمت فضای داخلی فشار دهد. طراحی مناسب ونت، آرایش درست انشعاب‌ها و رعایت محدودیت‌های طول و قطر به کاهش این خطر کمک می‌کنند.
سیفون شدن ناشی از فشار منفی
هنگامی که جریان آب در لوله، فشار منفی قابل‌توجهی در اطراف انشعاب ایجاد می‌کند، آب سیفون ممکن است به سمت لوله تخلیه کشیده شود. این پدیده که به سیفون‌شدن معروف است، می‌تواند ارتفاع آب‌بند را کاهش دهد و راه عبور گازهای فاضلاب را باز کند.
طراحی ونت باید بر اساس فاصله مجاز سیفون تا اتصال هواکش، قطر انشعاب، آرایش شبکه و ظرفیت تخلیه انجام شود. افزایش قطر به‌تنهایی تضمین‌کننده جلوگیری از سیفون‌شدن نیست.
فشار مثبت و پس‌زدگی هوا
در برخی شرایط، جابه‌جایی جریان در لوله‌های قائم یا ورود ناگهانی فاضلاب می‌تواند فشار مثبت ایجاد کند. این فشار ممکن است آب سیفون را به سمت وسیله بهداشتی براند و باعث ایجاد صدا، حباب یا اختلال در آب‌بند شود.
برای کاهش احتمال این مشکل، محل اتصال انشعاب‌ها، آرایش ونت، تغییر مسیر لوله قائم و الزامات شبکه در ساختمان‌های بلند باید بررسی شوند. طراحی ساختمان‌های مرتفع به ملاحظات بیشتری مانند اثر فشارهای گذرا و نحوه اتصال انشعاب‌ها نیاز دارد.
انواع آرایش هواکش
آرایش مناسب ونت به تعداد تجهیزات و شرایط پروژه بستگی دارد. گزینه‌های متداول عبارت‌اند از:
- ونت انشعابی: برای تهویه انشعاب یا وسیله مشخص، در محدوده مجاز استاندارد.
- ونت مشترک: برای تجهیزات واجد شرایط که طبق ضوابط می‌توانند از آرایش مشترک استفاده کنند.
- ونت قائم یا اصلی: برای برقراری ارتباط شبکه با مسیر هوای طراحی‌شده.
- آرایش‌های تخصصی ساختمان بلند: برای کنترل فشار در شبکه‌های قائم و انشعاب‌های متعدد.
هیچ آرایشی را نباید صرفاً به دلیل سادگی اجرا انتخاب کرد. فاصله تجهیزات، ترتیب اتصال‌ها، قطر لوله‌ها و محدودیت‌های استاندارد باید هم‌زمان بررسی شوند.
جدول مقایسه علائم اختلال در شبکه تخلیه و هواکش
| نشانه مشاهده‌شده | علت‌های محتمل | اقدام پیشنهادی |
|---|---|---|
| صدای قل‌قل در سیفون | تغییر فشار، ونت نامناسب یا گرفتگی جزئی | بررسی مسیر ونت و لوله تخلیه |
| انتشار بوی فاضلاب | کاهش آب‌بند، نشتی یا ایراد ونت | کنترل سیفون‌ها، اتصالات و مسیر هواکش |
| تخلیه کند چند وسیله | گرفتگی یا محدودیت ظرفیت شبکه | بازرسی مسیر مشترک و لوله اصلی |
| تخلیه‌شدن آب سیفون هنگام استفاده از وسیله دیگر | سیفون‌شدن ناشی از فشار | بررسی آرایش ونت و بار شبکه |
| تجمع آب در لوله افقی | شیب نامناسب یا شکم‌دادگی | کنترل تراز و تکیه‌گاه‌ها |
| صدای غیرعادی در لوله قائم | جریان نامتعادل یا ورود نامناسب انشعاب | بررسی جزئیات اتصال و مسیر قائم |
این علائم به‌تنهایی علت قطعی را مشخص نمی‌کنند. تشخیص نهایی باید با بررسی مسیر، شرایط بهره‌برداری و در صورت لزوم آزمایش‌های تخصصی انجام شود.
مراحل اجرایی طراحی شبکه تخلیه و هواکش
یک فرایند منظم طراحی، احتمال خطا در محاسبات و اجرا را کاهش می‌دهد. مراحل زیر چارچوب مناسبی برای هماهنگی میان طراح و مجری فراهم می‌کنند.
مرحله اول؛ تهیه نقشه تجهیزات بهداشتی
ابتدا محل تمام تجهیزات، نوع مصرف، تعداد طبقات و موقعیت شفت‌های تأسیساتی مشخص می‌شود. مسیرهای اصلی و انشعاب‌ها باید با نقشه معماری و سازه هماهنگ باشند.
مرحله دوم؛ محاسبه بار فاضلاب
برای هر انشعاب و لوله اصلی، تجهیزات متصل شناسایی و DFU طبق آیین‌نامه مرجع محاسبه می‌شود. در این مرحله باید از جمع‌کردن نادرست بار بخش‌هایی که به یک مسیر مشترک تخلیه نمی‌شوند، جلوگیری کرد.
مرحله سوم؛ انتخاب قطر و شیب
با استفاده از جداول ظرفیت استاندارد، قطر هر بخش تعیین می‌شود. سپس شیب لوله‌های افقی، حداقل قطرهای لازم و محدودیت‌های اتصال تجهیزات بررسی می‌شوند.
مرحله چهارم؛ طراحی مسیر هواکش
محل اتصال ونت، قطر، طول مجاز و نحوه ارتباط با مسیر اصلی تعیین می‌شود. در ساختمان‌های چندطبقه، اثر جریان در لوله‌های قائم و احتمال تغییرات فشار باید با دقت بیشتری بررسی شود.
مرحله پنجم؛ کنترل اجرایی و آزمون
پیش از پوشاندن لوله‌ها، شیب، تکیه‌گاه‌ها، اتصال‌ها و دسترسی‌های بازدید کنترل می‌شوند. آزمون‌های موردنیاز آب‌بندی و پذیرش شبکه نیز باید مطابق مقررات پروژه انجام شوند.
نقش عایق‌کاری در آسایش صوتی و عملکرد تأسیسات
در ساختمان‌های مسکونی، صدای عبور فاضلاب از لوله‌های قائم و افقی می‌تواند به واحدهای مجاور منتقل شود. عایق‌کاری صوتی مناسب، به‌ویژه در شفت‌ها، مجاورت اتاق‌خواب‌ها و عبور لوله از سقف‌ها، می‌تواند به کاهش انتقال صدا کمک کند.
انتخاب عایق باید با توجه به هدف پروژه انجام شود. عایق حرارتی، عایق صوتی و پوشش محافظ عملکرد یکسانی ندارند؛ بنابراین، محصولی که برای کاهش انتقال حرارت طراحی شده است، لزوماً بهترین گزینه برای کنترل صدای لوله فاضلاب نیست.
در این زمینه، محصولات عایق الاستومریک ممکن است در کاربردهای سازگار با مشخصات فنی خود بخشی از راهکار عایق‌کاری باشند. بااین‌حال، عملکرد صوتی مجموعه به جنس و ضخامت عایق، نحوه مهار لوله، اتصالات، تماس با سازه و جزئیات نصب وابسته است.
راهنمای خرید عایق و محصولات مرتبط از بهین فلکس
برای انتخاب عایق مناسب لوله‌های فاضلاب، ابتدا هدف اصلی را مشخص کنید: کاهش صدای انتقال‌یافته، کنترل تبادل حرارت، محافظت سطح یا ترکیبی از این موارد. سپس شرایط محیطی، قطر لوله، فضای قابل‌استفاده و محدودیت‌های اجرایی را بررسی کنید.
در زمان بررسی محصولات، به این موارد توجه داشته باشید:
- نوع ماده عایق و کاربرد توصیه‌شده آن
- ضخامت و ابعاد متناسب با لوله
- محدوده دمای کاری و شرایط محیطی
- مقاومت در برابر رطوبت، مطابق مشخصات محصول
- روش نصب، نوع اتصال و نیاز به پوشش محافظ
- مستندات فنی و الزامات ایمنی پروژه
بهین فلکس (behinflex) به‌عنوان مرجع تخصصی محصولات عایق الاستومریک، می‌تواند نقطه شروع مناسبی برای بررسی گزینه‌های مرتبط با عایق‌کاری تأسیسات باشد. برای مشاهده محصولات و دسته‌بندی‌های موجود، به فروشگاه behinflex.com مراجعه کنید.
برای استعلام قیمت و دریافت مشاوره، بهتر است قطر لوله، شرایط نصب، هدف عایق‌کاری و مقدار موردنیاز را آماده داشته باشید. انتخاب محصول باید بر اساس مشخصات فنی و کاربرد واقعی انجام شود؛ نه صرفاً نام عمومی عایق یا ضخامت آن.
جمع‌بندی؛ اصول طراحی مطمئن شبکه تخلیه و هواکش
طراحی اصولی شبکه تخلیه و هواکش به محاسبه صحیح دبی جریان، انتخاب قطر مناسب، رعایت شیب استاندارد، جانمایی درست ونت و حفظ آب‌بند سیفون‌ها وابسته است. هر یک از این عوامل بر عملکرد سایر اجزای شبکه اثر می‌گذارد؛ بنابراین، طراحی باید به‌صورت یکپارچه و بر اساس آیین‌نامه معتبر انجام شود.
برای جلوگیری از مشکلات رایج، بار تجهیزات را با جداول استاندارد تعیین کنید، ظرفیت لوله‌ها را متناسب با نوع مسیر بررسی کنید و در اجرا از ایجاد شکم‌دادگی، اتصال نامناسب و مسیرهای فاقد تهویه کافی جلوگیری کنید. همچنین، کنترل صدا و انتخاب عایق مناسب را در هماهنگی با طراحی کلی تأسیسات در نظر بگیرید.
در پروژه‌هایی که به عایق‌کاری لوله‌ها و تجهیزات نیاز دارند، بهین فلکس می‌تواند مرجع بررسی محصولات عایق الاستومریک و دریافت راهنمایی اولیه باشد. برای مشاهده محصولات مرتبط، استعلام قیمت و مشاوره، به behinflex.com مراجعه کنید و مشخصات پروژه را مبنای انتخاب قرار دهید.
سوالات متداول
آیا می‌توان قطر لوله فاضلاب را فقط بر اساس تعداد تجهیزات تعیین کرد؟
خیر. علاوه بر تعداد تجهیزات، باید بار DFU، نوع مسیر، شیب، ظرفیت لوله، حداقل قطرهای مجاز و الزامات آیین‌نامه‌ای بررسی شوند.
چرا شیب‌بندی لوله فاضلاب اهمیت دارد؟
شیب مناسب به انتقال فاضلاب و جلوگیری از تجمع ناخواسته مواد کمک می‌کند. شیب نهایی باید بر اساس قطر لوله، شرایط جریان و استاندارد مرجع تعیین شود.
سیفون شدن آب‌بند چگونه اتفاق می‌افتد؟
تغییر فشار در شبکه می‌تواند آب موجود در سیفون را به داخل لوله بکشد یا جابه‌جا کند. طراحی مناسب ونت و رعایت ضوابط اتصال تجهیزات به کاهش این مشکل کمک می‌کنند.
آیا نصب ونت برای تمام تجهیزات بهداشتی لازم است؟
نیاز ونت و نوع آرایش آن به استاندارد مرجع، نوع تجهیزات، طول انشعاب و شرایط شبکه بستگی دارد. تصمیم نهایی باید با مراجعه به مقررات معتبر پروژه انجام شود.
