تحلیل افت فشار در اتصالات شبکه‌های آب و فاضلاب
تحلیل افت فشار در اتصالات شبکه‌های آب و فاضلاب
محاسبات هیدرولیکی زانویی، سه‌راهی و تغییر قطر
در طراحی شبکه‌های انتقال آب و فاضلاب، محاسبه افت فشار فقط به طول مستقیم لوله محدود نمی‌شود. زانویی‌ها، سه‌راهی‌ها، تبدیل‌های قطر، شیرآلات و سایر اتصالات، الگوی جریان را تغییر می‌دهند و موجب افت انرژی هیدرولیکی می‌شوند. اگر این افت‌ها در محاسبات لحاظ نشوند، ممکن است فشار در نقاط مصرف کمتر از مقدار طراحی شود، هد پمپ به‌درستی انتخاب نشود یا ظرفیت واقعی شبکه با پیش‌بینی طراح تفاوت داشته باشد.
اتصالات شبکه‌های آب و فاضلاب به دلیل کاربرد گسترده در شبکه‌های تحت فشار و برخی سامانه‌های فاضلاب، باید متناسب با نوع جریان، قطر داخلی، دبی، هندسه اتصال و شرایط بهره‌برداری بررسی شوند. نکته مهم این است که شبکه آب تحت فشار با شبکه فاضلاب ثقلی رفتار هیدرولیکی یکسانی ندارد؛ بنابراین، انتخاب رابطه محاسباتی باید بر اساس نوع سامانه انجام شود.
افت فشار موضعی در اتصالات شبکه‌های آب و فاضلاب چیست؟
وقتی سیال از لوله مستقیم وارد زانویی، سه‌راهی یا تبدیل قطر می‌شود، توزیع سرعت و فشار تغییر می‌کند. جدایش جریان، گردابه‌ها و تغییرات موضعی سرعت بخشی از انرژی مکانیکی سیال را مستهلک می‌کنند. این پدیده به‌عنوان افت موضعی یا افت موضعی انرژی شناخته می‌شود.
افت موضعی با افت اصطکاکی در طول مستقیم لوله تفاوت دارد. افت اصطکاکی در امتداد مسیر و به دلیل برهم‌کنش سیال با دیواره ایجاد می‌شود؛ اما افت موضعی در ناحیه اتصال یا تغییر هندسه رخ می‌دهد. در محاسبات شبکه، هر دو مؤلفه باید در صورت اهمیت هیدرولیکی لحاظ شوند.
عوامل مؤثر بر افت فشار اتصالات شبکه‌های آب و فاضلاب
افت فشار یک اتصال فقط به نام یا اندازه اسمی آن وابسته نیست. برای برآورد درست، عوامل زیر باید در نظر گرفته شوند:
- سرعت جریان: چون افت موضعی با مربع سرعت متناسب است، افزایش سرعت می‌تواند افت را به‌سرعت افزایش دهد.
- هندسه اتصال: زانویی با شعاع انحنای بزرگ‌تر ممکن است نسبت به اتصال تند و ناگهانی افت کمتری ایجاد کند؛ مقدار واقعی به طراحی محصول وابسته است.
- قطر داخلی: قطر داخلی واقعی بر سرعت و در نتیجه بر افت موضعی اثر می‌گذارد.
- نسبت قطرهای ورودی و خروجی: در تبدیل‌ها، نسبت سطح مقطع‌ها و نحوه تغییر تدریجی یا ناگهانی قطر اهمیت دارد.
- نوع جریان در سه‌راهی: عبور مستقیم، انشعاب‌گیری و اختلاط جریان شرایط یکسانی ندارند.
- شرایط جریان: عدد رینولدز و رژیم جریان می‌توانند بر ضریب افت اثر بگذارند.
- آرایش اتصالات: نزدیکی چند اتصال به یکدیگر ممکن است موجب برهم‌کنش میدان‌های جریان شود.
به همین دلیل، استفاده از یک ضریب واحد برای تمام زانویی‌ها یا سه‌راهی‌ها بدون بررسی هندسه و شرایط کاری می‌تواند خطای محاسباتی ایجاد کند.
تحلیل افت فشار در انواع اتصالات

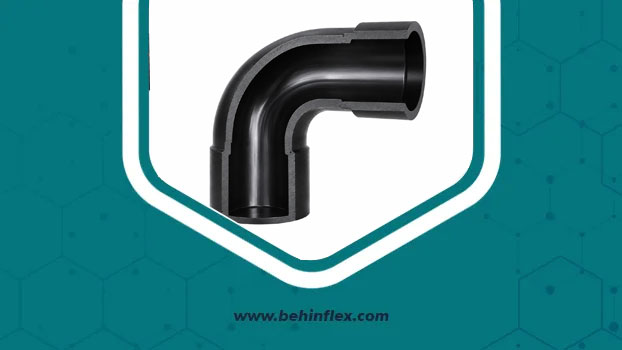

افت فشار در زانویی
زانویی برای تغییر جهت مسیر استفاده می‌شود و میزان افت آن به زاویه چرخش، شعاع انحنا، قطر و طراحی داخلی بستگی دارد. تغییر مسیر تند معمولاً آشفتگی و جدایش جریان بیشتری نسبت به یک مسیر هموار ایجاد می‌کند؛ بااین‌حال، مقایسه نهایی باید بر اساس داده‌های همان نوع اتصال انجام شود.
در مسیرهای طولانی با تعداد زیادی زانویی، مجموع افت‌های موضعی می‌تواند در انتخاب پمپ و فشار انتهایی اهمیت پیدا کند. در طراحی باید زاویه هر زانویی، قطر اتصال و دبی عبوری ثبت شود؛ صرف شمارش تعداد زانویی‌ها برای محاسبه دقیق کافی نیست.
افت فشار در سه‌راهی
سه‌راهی از نظر هیدرولیکی پیچیده‌تر از یک تغییر مسیر ساده است؛ زیرا جریان می‌تواند در مسیر مستقیم ادامه پیدا کند یا از شاخه جانبی عبور کند. در حالت انشعاب، بخشی از جریان تغییر جهت می‌دهد و توزیع سرعت در محل اتصال تغییر می‌کند.
برای محاسبه افت در سه‌راهی باید مشخص شود که جریان مورد بررسی از مسیر مستقیم عبور می‌کند یا وارد شاخه می‌شود. همچنین نسبت دبی شاخه به دبی کل و نسبت قطر شاخه به مسیر اصلی می‌تواند در انتخاب ضریب افت مؤثر باشد.
در شبکه‌های توزیع آب، تحلیل سه‌راهی باید با وضعیت واقعی دبی در شاخه‌ها انجام شود. در شبکه‌های فاضلاب نیز هندسه اتصال و احتمال ورود جریان از چند شاخه بر رفتار جریان اثر دارد؛ به‌خصوص اگر جریان ثقلی و سطح آزاد باشد.
افت فشار در تبدیل قطر و کاهنده‌ها
تبدیل قطر زمانی استفاده می‌شود که قطر مسیر کاهش یا افزایش پیدا کند. در کاهش ناگهانی قطر، جریان شتاب می‌گیرد و ممکن است ناحیه انقباض و سپس بازگسترش جریان شکل بگیرد. در افزایش ناگهانی قطر، بخشی از انرژی جنبشی به‌طور غیرقابل‌بازگشت مستهلک می‌شود.
تبدیل تدریجی می‌تواند رفتار متفاوتی از تبدیل ناگهانی داشته باشد؛ اما افت دقیق به زاویه مخروطی، نسبت قطرها و شرایط جریان وابسته است. برای محاسبه، باید سرعت در مقطع مرجع ضریب افت مشخص باشد؛ استفاده از سرعت یک مقطع نامرتبط می‌تواند نتیجه را نادرست کند.
تفاوت اتصالات جوشی و مکانیکی از منظر هیدرولیکی

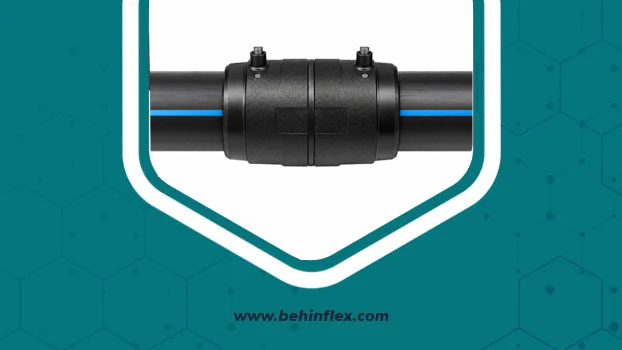

روش اتصال به‌تنهایی تعیین‌کننده افت فشار نیست؛ آنچه اهمیت دارد هندسه داخلی نهایی و کیفیت اجرای اتصال است. اتصال جوشی با اجرای صحیح می‌تواند مسیر داخلی پیوسته‌ای ایجاد کند، اما برآمدگی داخلی یا ناهماهنگی در محل جوش ممکن است سطح عبور را تغییر دهد.
در اتصالات مکانیکی نیز باید به شکل داخلی، واشرها، قطعات نگهدارنده و احتمال ایجاد تنگ‌شدگی توجه کرد. از منظر هیدرولیکی، محصول باید بر اساس هندسه واقعی مسیر عبور ارزیابی شود، نه صرفاً بر اساس روش اتصال یا جنس بدنه.

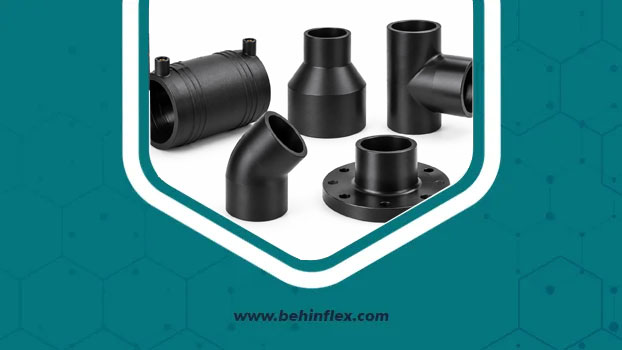

مقایسه افت موضعی در اتصالات رایج
جدول زیر یک مقایسه کیفی برای شروع تحلیل است. این جدول جایگزین ضرایب افت معتبر و اختصاصی محصول نیست؛ زیرا هندسه اتصالات مختلف می‌تواند نتایج متفاوتی ایجاد کند.
| نوع اتصال | سازوکار اصلی افت | عامل مهم در محاسبه |
|---|---|---|
| زانویی ۹۰ درجه | تغییر جهت جریان | شعاع انحنا و زاویه |
| زانویی ۴۵ درجه | تغییر مسیر با زاویه کمتر | هندسه و شعاع انحنا |
| سه‌راهی، مسیر مستقیم | تغییر میدان جریان در محل انشعاب | نسبت دبی شاخه و مسیر اصلی |
| سه‌راهی، مسیر شاخه | تغییر جهت و تقسیم جریان | دبی شاخه و نسبت قطرها |
| تبدیل کاهنده | افزایش سرعت در مقطع کوچک‌تر | نسبت قطرها و شکل تبدیل |
| تبدیل افزاینده | کاهش سرعت و بازگسترش جریان | نسبت سطح مقطع‌ها و زاویه تبدیل |
اگر داده سازنده در دسترس نباشد، می‌توان از مرجع مهندسی معتبر برای برآورد اولیه استفاده کرد؛ اما در شبکه‌های حساس، باید عدم‌قطعیت ضرایب و حساسیت نتایج طراحی نیز بررسی شود.
تفاوت طراحی هیدرولیکی شبکه آب و فاضلاب
شبکه آب تحت فشار
در شبکه آب تحت فشار، لوله معمولاً پر از سیال است و تحلیل بر اساس دبی، سرعت، افت اصطکاکی، افت موضعی و فشار موردنیاز انجام می‌شود. در این سامانه‌ها، افت اتصالات ممکن است بر هد پمپ، فشار باقیمانده در نقاط مصرف و عملکرد شیرآلات اثر بگذارد.
برای شبکه‌های شاخه‌ای یا حلقوی، محاسبه باید توزیع دبی را در تمام مسیرها در نظر بگیرد. فرض یک دبی ثابت برای همه شاخه‌ها، در شبکه‌ای که چند انشعاب فعال دارد، می‌تواند نتایج نادرستی ایجاد کند.
شبکه فاضلاب ثقلی
در شبکه فاضلاب ثقلی، جریان اغلب به‌صورت نیمه‌پر و با سطح آزاد حرکت می‌کند. در این حالت، شیب لوله، عمق جریان، شعاع هیدرولیکی، زبری و ظرفیت انتقال از عوامل کلیدی هستند. رابطه مانینگ یکی از روابط متداول برای ارزیابی جریان یکنواخت در کانال‌ها و لوله‌های نیمه‌پر است.
در محل اتصال شاخه‌ها، تغییر مسیر و تغییر هندسه می‌تواند سطح آب و افت انرژی را تغییر دهد. در طراحی دقیق، تنها افزودن ضرایب افت مربوط به شبکه‌های تحت فشار کافی نیست؛ باید شرایط جریان ثقلی و معیارهای طراحی شبکه فاضلاب بررسی شوند. همچنین در بعضی شبکه‌ها امکان پرشدن مقطعی لوله یا ایجاد شرایط فشاری وجود دارد که به تحلیل جداگانه نیاز دارد.
خطاهای رایج در محاسبه افت اتصالات
خطاهای زیر می‌توانند باعث برآورد نادرست افت کل یا انتخاب نامناسب تجهیزات شوند:
- نادیده‌گرفتن اتصالات و محاسبه فقط افت اصطکاکی لوله
- استفاده از قطر اسمی به‌جای قطر داخلی واقعی
- به‌کارگیری یک ضریب افت برای همه زانویی‌ها و سه‌راهی‌ها
- محاسبه افت سه‌راهی بدون تفکیک مسیر مستقیم و شاخه
- استفاده از سرعت یک مقطع برای اتصالی که ضریب آن بر اساس مقطع دیگری تعریف شده است
- نادیده‌گرفتن اختلاف ارتفاع در محاسبه هد کل
- استفاده از روش شبکه تحت فشار برای تحلیل جریان ثقلی بدون بررسی شرایط جریان
- بی‌توجهی به کیفیت اجرا و تغییر هندسه داخلی در محل اتصال
برای کاهش خطا، فهرست اتصالات هر مسیر باید به‌صورت جداگانه تهیه شود و دبی، قطر، نوع اتصال و ضریب افت مورد استفاده در محاسبات ثبت شود. در شبکه‌های بزرگ، مدل هیدرولیکی می‌تواند برای بررسی توزیع فشار و دبی در سناریوهای مختلف بهره‌برداری مفید باشد.
راهنمای خرید اتصالات شبکه‌های آب و فاضلاب و بررسی مشخصات فنی
انتخاب اتصال مناسب باید با نوع شبکه، فشار و دمای کاری، ابعاد لوله، روش اتصال و الزامات استاندارد پروژه سازگار باشد. در کنار مشخصات مکانیکی، هندسه مسیر عبور و اطلاعات هیدرولیکی محصول نیز برای طراحی شبکه اهمیت دارد.
پیش از خرید، موارد زیر را بررسی کنید:
- قطر اسمی و قطر داخلی سازگار با لوله مورد استفاده
- نوع اتصال و روش نصب موردنیاز پروژه
- رده فشاری و مشخصات فنی متناسب با شرایط بهره‌برداری
- کیفیت سطح داخلی و یکنواختی هندسه اتصال
- مستندات فنی سازنده و در صورت وجود، ضرایب افت موضعی
- سازگاری محصول با کاربرد آب‌رسانی یا فاضلاب و الزامات بهداشتی یا استانداردهای مربوط
برای بررسی محصولات مرتبط و دریافت اطلاعات فروش، می‌توانید به وب‌سایت بهین فلکس (behinflex) به نشانی behinflex.com مراجعه کنید. در بخش فروشگاه، محصولات متناسب با نیاز پروژه را بررسی کنید و برای استعلام قیمت یا مشاوره درباره انتخاب محصول، اطلاعات قطر لوله، نوع شبکه، فشار کاری و نوع اتصال موردنیاز را آماده داشته باشید.
توجه داشته باشید که انتخاب اتصال برای یک پروژه مشخص باید بر اساس مدارک فنی همان محصول و الزامات طراحی انجام شود. اگر هدف، کاهش افت فشار است، تنها تعویض نوع اتصال کافی نیست؛ قطر داخلی، سرعت جریان، آرایش مسیر و تعداد اتصالات نیز باید ارزیابی شوند.
جمع‌بندی
افت فشار در اتصالات شبکه‌های آب و فاضلاب به هندسه اتصال، سرعت جریان، قطر داخلی، نسبت قطرها و نوع جریان وابسته است. در شبکه‌های تحت فشار، افت موضعی اتصالات باید به افت اصطکاکی لوله و اختلاف ارتفاع افزوده شود؛ در شبکه‌های فاضلاب ثقلی، شیب، عمق جریان و ظرفیت عبور نیز باید بررسی شوند.
برای طراحی قابل اتکا، ضرایب افت باید از مستندات معتبر و متناسب با هندسه واقعی اتصال انتخاب شوند. استفاده از ضرایب عمومی بدون توجه به شرایط پروژه می‌تواند خطا ایجاد کند. بهین فلکس (behinflex) می‌تواند مرجعی برای بررسی محصولات و دریافت اطلاعات فروش باشد؛ برای مشاهده گزینه‌های موجود، استعلام قیمت و مشاوره اولیه، به behinflex.com مراجعه کنید و مشخصات فنی موردنیاز پروژه را در اختیار کارشناسان قرار دهید.
سوالات متداول
کدام اتصالات شبکه‌های آب و فاضلاب بیشترین افت فشار را ایجاد می‌کند؟
پاسخ قطعی و یکسانی برای همه محصولات وجود ندارد. افت به هندسه اتصال، سرعت، نسبت قطرها و نحوه عبور جریان بستگی دارد؛ سه‌راهی در مسیر شاخه و تغییر مسیرهای تند می‌توانند افت قابل‌توجهی ایجاد کنند.
آیا می‌توان افت اتصالات را با طول معادل لوله محاسبه کرد؟
بله، روش طول معادل یکی از روش‌های رایج برآورد است؛ اما باید از داده‌های معتبر استفاده شود و در طراحی‌های حساس، روش ضریب افت موضعی می‌تواند شفافیت بیشتری برای بررسی تک‌تک اتصالات فراهم کند.
چرا قطر داخلی لوله در محاسبه افت اهمیت دارد؟
قطر داخلی سطح عبور جریان و سرعت را تعیین می‌کند. استفاده از قطر اسمی به‌جای قطر داخلی واقعی می‌تواند سرعت و افت محاسباتی را دچار خطا کند.
آیا محاسبه افت اتصالات در شبکه آب و فاضلاب یکسان است؟
خیر. شبکه آب تحت فشار معمولاً با روابط جریان در لوله پر تحلیل می‌شود؛ در فاضلاب ثقلی، شیب، عمق جریان و شعاع هیدرولیکی نیز اهمیت دارند و باید روش مناسب انتخاب شود.
برای انتخاب اتصال مناسب چه اطلاعاتی لازم است؟
قطر و نوع لوله، نوع شبکه، دبی طراحی، فشار کاری، نوع اتصال و شرایط نصب اطلاعات اولیه هستند. برای تحلیل افت دقیق، هندسه اتصال و ضریب افت معتبر آن نیز لازم است.
