تعویض لوله‌کشی قدیمی ساختمان با لوله‌های جدید؛ ارزیابی خوردگی، افت فشار، اتصالات و طراحی مسیر جایگزین
تعویض لوله کشی ساختمان؛ راهنمای بررسی خوردگی
افت فشار و طراحی مسیر جدید
لوله‌کشی ساختمان یکی از اجزای حیاتی تأسیسات است که خرابی آن می‌تواند باعث نشتی، افت فشار آب، آسیب به دیوار و کف و اختلال در تأمین آب گرم شود. بااین‌حال، تعویض لوله کشی ساختمان نباید صرفاً بر اساس قدمت لوله‌ها انجام شود. بررسی جنس و وضعیت لوله، شدت خوردگی، عملکرد شبکه، نوع اتصالات و امکان اجرای مسیر جایگزین، به تعیین محدوده مناسب تعمیر یا تعویض کمک می‌کند. برنامه‌ریزی دقیق پیش از تخریب نیز احتمال دوباره‌کاری و آسیب به سایر تأسیسات را کاهش می‌دهد.
چه زمانی تعویض لوله کشی ساختمان ضروری است؟
لوله‌های فرسوده ممکن است مدت‌ها بدون نشانه آشکار کار کنند، اما در داخل آن‌ها خوردگی، رسوب یا کاهش سطح عبور آب اتفاق بیفتد. اتصالات نیز ممکن است به‌مرور آب‌بندی خود را از دست بدهند. اگر خرابی‌ها در نقاط مختلف شبکه تکرار شوند، تعمیر موضعی به‌تنهایی ممکن است راه‌حل پایداری نباشد.
از طرف دیگر، هر نشتی به معنی نیاز به تعویض کامل نیست. اگر آسیب محدود باشد و سایر بخش‌های شبکه سالم ارزیابی شوند، تعویض یک شاخه یا تعمیر موضعی می‌تواند کافی باشد. هدف ارزیابی فنی، تشخیص تفاوت میان ایرادی محدود و فرسودگی گسترده است.
نشانه‌های هشداردهنده
- تکرار نشتی در نقاط مختلف ساختمان، به‌ویژه در لوله‌های قدیمی یا اتصالات مدفون.
- کاهش فشار آب در چند شیر، حتی زمانی که مصرف هم‌زمان زیادی وجود ندارد.
- تغییر رنگ، بو یا ظاهر آب که ممکن است نیازمند بررسی کیفیت آب باشد.
- مشاهده لکه رطوبت، پوسته‌شدن رنگ، بوی نم یا آثار زنگ‌زدگی در اطراف مسیر لوله‌ها.
- کاهش دبی آب گرم یا افزایش غیرعادی زمان رسیدن آب گرم به مصرف‌کننده.
- گرفتگی مکرر صافی‌ها و شیرآلات یا کاهش عملکرد شبکه در چند نقطه.
- افزایش دفعات تعمیر و دشوارشدن تأمین قطعات یا اتصال‌های سازگار با سیستم قدیمی.
این علائم به‌تنهایی خرابی لوله را ثابت نمی‌کنند. برای مثال، افت فشار ممکن است از گرفتگی صافی، خرابی شیر، عملکرد نامناسب پمپ یا فشار ورودی ناکافی ناشی شود. پیش از تصمیم‌گیری باید علت اصلی مشخص شود.

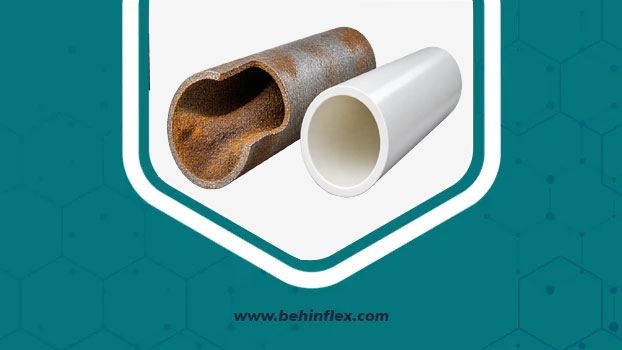

ارزیابی خوردگی و فرسودگی لوله‌های قدیمی
خوردگی یکی از دلایل مهم خرابی لوله‌های فلزی است. شدت آن به جنس لوله، کیفیت آب، دما، اکسیژن محلول، شرایط نصب و نحوه بهره‌برداری بستگی دارد. خوردگی می‌تواند به‌صورت کاهش تدریجی ضخامت دیواره یا ایجاد حفره‌های موضعی بروز کند؛ در حالت دوم، ممکن است نشتی ایجاد شود، حتی اگر بخش زیادی از سطح لوله ظاهری نسبتاً سالم داشته باشد.
تفاوت خوردگی، رسوب و گرفتگی
خوردگی به تخریب ماده لوله در اثر واکنش‌های شیمیایی یا الکتروشیمیایی گفته می‌شود. رسوب‌گذاری زمانی رخ می‌دهد که مواد موجود در آب روی سطح داخلی لوله جمع شوند. گرفتگی نیز نتیجه محدودشدن مسیر عبور سیال بر اثر رسوب، ذرات یا عوامل دیگر است.
این مشکلات ممکن است هم‌زمان اتفاق بیفتند، اما راه‌حل یکسانی ندارند. رسوب‌زدایی نمی‌تواند ضخامت ازدست‌رفته بر اثر خوردگی را بازگرداند؛ به همین دلیل، تشخیص درست پیش از انتخاب روش تعمیر اهمیت دارد.
روش‌های بررسی وضعیت لوله
- بازرسی ظاهری: بررسی نشتی، زنگ‌زدگی، تغییر شکل، آثار رطوبت و خرابی عایق.
- اندازه‌گیری فشار و دبی: مقایسه عملکرد شبکه در نقاط مختلف و هنگام مصرف کنترل‌شده.
- بررسی نمونه‌ای: بازکردن محدود مسیر در نقاط مشکوک، در صورت امکان اجرایی.
- اندازه‌گیری ضخامت دیواره: استفاده از روش مناسب آزمون غیرمخرب برای لوله‌های فلزی، در صورت فراهم‌بودن شرایط.
- بررسی کیفیت آب: انجام آزمایش مناسب در صورت تغییر رنگ، بو یا طعم آب.
- مطالعه سوابق تعمیرات: بررسی محل نشتی‌های قبلی برای شناسایی الگوی خرابی.
در ساختمان‌هایی که لوله‌ها داخل دیوار یا کف پنهان‌اند، ممکن است از تجهیزات تشخیص نشتی، نقشه‌برداری مسیر و بازکردن نقاط منتخب استفاده شود. تخریب گسترده بهتر است پس از جمع‌آوری شواهد کافی انجام گیرد.
افت فشار؛ چگونه علت واقعی را تشخیص دهیم؟
فشار و دبی دو مفهوم متفاوت‌اند. فشار، نیروی واردشده بر واحد سطح است؛ دبی، حجم سیال عبوری در واحد زمان را نشان می‌دهد. ممکن است فشار شبکه در حالت بدون مصرف مناسب باشد، اما هنگام بازشدن چند شیر، دبی کاهش پیدا کند.
برای تشخیص مشکل، فشار باید در شرایط مشخص، هم هنگام بسته‌بودن مصرف‌کننده‌ها و هم هنگام مصرف کنترل‌شده، بررسی شود. وضعیت پمپ، مخزن، شیرهای قطع‌و‌وصل، صافی‌ها و فشار ورودی ساختمان نیز باید ارزیابی شود.
عوامل اصلی افت فشار
- کاهش قطر داخلی: رسوب یا خوردگی می‌تواند سطح مؤثر عبور آب را کم کند.
- طول زیاد مسیر: افزایش طول لوله معمولاً افت فشار اصطکاکی را افزایش می‌دهد.
- اتصالات متعدد: زانویی‌ها، سه‌راهی‌ها، شیرها و تغییرات قطر باعث افت موضعی می‌شوند.
- دبی بیش از ظرفیت طراحی: مصرف هم‌زمان چند وسیله ممکن است سرعت جریان و افت فشار را افزایش دهد.
- قطر نامناسب لوله: قطر کم می‌تواند افت فشار را بالا ببرد؛ قطر بسیار بزرگ نیز ممکن است هزینه اجرا و حجم آب داخل شبکه را افزایش دهد.
- ایراد تجهیزات: خرابی پمپ یا گرفتگی صافی می‌تواند علائمی مشابه فرسودگی لوله ایجاد کند.
در طراحی جدید، قطر اسمی لوله قبلی نباید تنها مبنای انتخاب باشد. قطر داخلی واقعی به جنس لوله و ضخامت دیواره بستگی دارد. انتخاب قطر مناسب باید بر اساس دبی موردنیاز، طول مسیر، افت فشار مجاز، فشار ورودی و الگوی مصرف انجام شود.

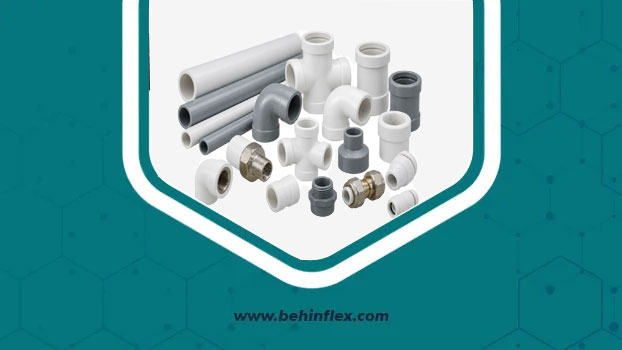

انتخاب لوله جدید؛ جنس و کاربرد
هیچ نوع لوله‌ای برای تمام کاربردهای ساختمان بهترین انتخاب نیست. آب سرد، آب گرم مصرفی، مدار گرمایش و فاضلاب شرایط متفاوتی دارند. انتخاب باید بر اساس فشار، دما، کیفیت آب، سازگاری اتصالات و روش نصب انجام شود.
مقایسه انواع متداول لوله
| نوع لوله | ویژگی اصلی | نکته مهم در انتخاب |
|---|---|---|
| لوله پلیمری PP-R | وزن کم و اتصال حرارتی در سیستم سازگار | رعایت فشار و دمای مجاز و دستورالعمل اتصال |
| لوله چندلایه | ساختار ترکیبی و قابلیت استفاده در کاربردهای طراحی‌شده | انتخاب اتصالات سازگار و رعایت شعاع خم |
| لوله مسی | استحکام مناسب در کاربردهای مشخص | توجه به کیفیت آب، خوردگی و سازگاری فلزات |
| لوله فولادی گالوانیزه | ساختار فلزی و کاربرد در برخی شبکه‌های قدیمی | بررسی خوردگی داخلی و کاهش قطر |
| لوله پلیمری فاضلاب | مناسب انتقال فاضلاب در سیستم طراحی‌شده | رعایت شیب، مهار و آب‌بندی |
این جدول یک مقایسه عمومی است، نه رتبه‌بندی قطعی. مجازبودن هر محصول برای آب آشامیدنی، آب گرم یا مدار گرمایش باید از مشخصات فنی و تأییدیه‌های همان محصول بررسی شود.
معیارهای فنی انتخاب لوله
پیش از خرید، این موارد را مشخص کنید:
- کاربرد لوله و نوع سیال.
- دمای کاری و فشار طراحی.
- قطر داخلی موردنیاز و دبی مصرف‌کننده‌ها.
- سازگاری لوله با اتصالات، شیرآلات و ابزار نصب.
- مقاومت در برابر خوردگی و شرایط محیطی محل نصب.
- امکان دسترسی برای تعمیرات آینده.
- تأییدیه‌های فنی و بهداشتی موردنیاز پروژه.
تحمل فشار و دمای لوله را نمی‌توان فقط از روی جنس عمومی آن تعیین کرد. کلاس محصول، ابعاد، شرایط نصب و دستورالعمل سازنده در ظرفیت کاری مجاز نقش دارند.
اتصالات؛ نقاط حساس شبکه جدید
حتی لوله مناسب نیز در صورت اجرای نادرست اتصالات می‌تواند نشتی دهد. اتصال‌ها ممکن است حرارتی، فشاری، رزوه‌ای یا مکانیکی باشند و هر روش به ابزار و مهارت متناسب با محصول نیاز دارد. استفاده از اتصال ناسازگار یا ترکیب غیراصولی اجزای چند سیستم، آب‌بندی و دوام شبکه را تحت تأثیر قرار می‌دهد.
چک‌لیست کنترل اتصالات
-
نوع و سایز اتصال با لوله انتخاب‌شده مطابقت دارد.
-
سطوح اتصال مطابق دستورالعمل آماده شده‌اند.
-
ابزار و روش اتصال برای همان محصول مناسب است.
-
اتصالات تحت تنش ناشی از ناهم‌راستایی یا وزن لوله نیستند.
-
شیرهای قطع‌کننده در محل‌های قابل‌دسترسی نصب شده‌اند.
-
اتصال‌های مهم تا حد امکان در نقاط قابل تعمیر قرار دارند.
-
آزمون فشار و آب‌بندی مطابق مشخصات سیستم انجام می‌شود.
پیش از پوشاندن دیوار یا کف، مسیرها و محل اتصال‌ها بازبینی شوند. ثبت تصاویر اجرایی و تهیه نقشه نهایی می‌تواند تعمیرات آینده را ساده‌تر کند.

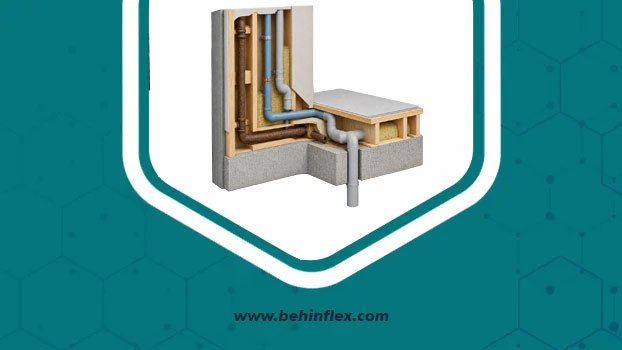

طراحی مسیر جایگزین؛ پیش از تخریب برنامه‌ریزی کنید
تعویض لوله‌کشی فرصتی برای اصلاح مسیرهای نامناسب است، اما کوتاه‌کردن مسیر به‌تنهایی هدف طراحی نیست. مسیر جدید باید از نظر هیدرولیکی، سازه‌ای و اجرایی مناسب و در صورت امکان قابل بازرسی باشد.
در بعضی ساختمان‌ها می‌توان از سقف کاذب یا داکت تأسیساتی استفاده کرد تا تخریب کاهش یابد. در موارد دیگر، تعویض لوله‌ها در مسیر اصلی مناسب‌تر است. انتخاب به معماری، دسترسی، شرایط سازه و محدودیت‌های اجرایی بستگی دارد.
مراحل طراحی مسیر جدید
۱. نقشه‌برداری از شبکه موجود: محل ورود آب، رایزرها، شیرهای اصلی، انشعاب‌ها و نقاط مصرف مشخص شود. این کار احتمال آسیب به کابل برق و سایر تأسیسات هنگام تخریب را کاهش می‌دهد.
۲. تعیین نیاز مصرف‌کننده‌ها: تعداد تجهیزات، نیاز آب گرم و الگوی مصرف هم‌زمان بررسی شود. قطر لوله‌ها باید با بار واقعی شبکه هماهنگ باشد.
۳. انتخاب مسیر قابل دسترسی: شیرهای قطع‌کننده و نقاط اتصال مهم در محل‌های قابل تعمیر قرار گیرند. از پنهان‌کردن غیرضروری اتصالات پشت پوشش‌های دائمی خودداری شود.
۴. بررسی تداخل تأسیسات: فاصله مناسب از کابل‌ها، مسیر فاضلاب و اجزای ساختمانی رعایت شود. سوراخ‌کاری اجزای سازه‌ای بدون بررسی فنی مجاز نیست.
۵. پیش‌بینی مهار و انبساط: لوله‌ها باید متناسب با نوع محصول مهار شوند. در مسیر آب گرم، تغییر طول حرارتی ممکن است تنش ایجاد کند؛ بنابراین جزئیات انبساط باید طبق طراحی و دستورالعمل سازنده تعیین شوند.
مسیر توکار یا روکار؟
| معیار | مسیر توکار | مسیر روکار یا قابل‌دسترسی |
|---|---|---|
| ظاهر | یکپارچه‌تر با معماری | لوله‌ها قابل مشاهده‌اند |
| تعمیرات | ممکن است به بازکردن پوشش نیاز باشد | معمولاً دسترسی ساده‌تر است |
| تخریب | ممکن است بیشتر باشد | در بسیاری از موارد کمتر است |
| بازرسی نشتی | مشاهده مستقیم دشوارتر است | بازرسی ظاهری آسان‌تر است |
| الزامات نصب | هماهنگی با دیوار، کف و سازه | مهار و حفاظت در برابر ضربه ضروری است |
در ساختمان‌های در حال سکونت، مدت قطع آب، گردوغبار، دسترسی ساکنان و نیاز به بازسازی سطوح نیز باید در برنامه اجرایی لحاظ شود.
مراحل اجرای تعویض لوله‌کشی
مرحله اول: ارزیابی و برنامه‌ریزی
محدوده تعویض را مشخص کنید و بررسی کنید کدام بخش‌ها قابل حفظ هستند. سپس نقشه مسیر، فهرست لوله و اتصالات و برنامه قطع آب تهیه شود. در ساختمان‌های چندواحدی، زمان اجرای کار باید با ساکنان و مدیریت ساختمان هماهنگ شود.
مرحله دوم: جداسازی ایمن شبکه قدیمی
پیش از برش لوله‌ها، آب باید قطع و فشار باقی‌مانده تخلیه شود. مسیرهای پنهان تا حد امکان مشخص شوند تا هنگام تخریب به سیم‌کشی، عایق‌ها یا اجزای سازه‌ای آسیب نرسد. در محل عبور از بخش‌های حساس سازه، روش اجرا باید با متخصص مربوط هماهنگ شود.
مرحله سوم: نصب و بازبینی
لوله‌ها مطابق نقشه نصب شوند و قطر، جهت، مهار و روش اتصال کنترل شود. پیش از بستن داکت یا پوشاندن دیوار و کف، مسیرها بازبینی و از نقاط اتصال عکس‌برداری شود. اصلاح ایرادها در این مرحله ساده‌تر از زمانی است که لوله‌ها پنهان شده‌اند.
مرحله چهارم: آزمون و تحویل
شبکه باید مطابق مشخصات طراحی، دستورالعمل سازنده و ضوابط پروژه آزمایش شود. فشار آزمون برای تمام انواع لوله یکسان نیست؛ بنابراین نباید یک مقدار عمومی را بدون توجه به سیستم به کار برد. در پایان، عملکرد مصرف‌کننده‌ها و نشتی احتمالی بررسی و نقشه نهایی به مالک تحویل داده شود.
عایق‌کاری لوله‌های جدید؛ بخش مهمی از تکمیل پروژه
عایق‌کاری مناسب لوله‌های آب گرم می‌تواند اتلاف حرارت را کاهش دهد و به حفظ دمای سیال کمک کند. در لوله‌های سرد، عایق مناسب در کنترل انتقال حرارت و جلوگیری از تشکیل میعان روی سطح خارجی نقش دارد. عایق جایگزین تعمیر نشتی نیست؛ ابتدا باید نشتی برطرف و سپس عایق‌کاری اجرا شود.
چه مواردی در انتخاب عایق اهمیت دارند؟
- دمای سیال: لوله‌های سرد و گرم شرایط حرارتی متفاوتی دارند.
- رطوبت محیط: در لوله‌های سرد، احتمال میعان به دمای سطح و رطوبت محیط وابسته است.
- ضخامت عایق: باید با دمای سیال، قطر لوله و مشخصات فنی محصول متناسب باشد.
- پیوستگی عایق: درزهای باز و نقاط بدون پوشش می‌توانند عملکرد حرارتی را کاهش دهند.
- شیرها و اتصالات: این نقاط نیز باید در طراحی عایق‌کاری بررسی شوند.
- شرایط محیط نصب: نیاز به حفاظت مکانیکی و پوشش بیرونی به محل اجرا بستگی دارد.
برای بررسی عایق‌های الاستومری و انتخاب محصول متناسب با پروژه، می‌توانید به سایت بهین فلکس مراجعه کنید. اعلام قطر لوله، دمای کاری و شرایط محیط نصب به انتخاب دقیق‌تر عایق کمک می‌کند.
راهنمای خرید لوله و عایق برای تعویض
خرید موفق با تهیه فهرست فنی شروع می‌شود، نه صرفاً انتخاب محصول براساس ظاهر یا نام آن. پیش از استعلام، اطلاعات پروژه را آماده کنید تا محصولات براساس کاربرد واقعی مقایسه شوند.
اطلاعات لازم برای استعلام
- نوع ساختمان و محدوده تعویض.
- کاربرد لوله: آب سرد، آب گرم، گرمایش یا فاضلاب.
- جنس و قطر لوله و مشخصات فنی موردنیاز.
- فشار و دمای کاری طراحی.
- نوع اتصالات و روش نصب.
- طول مسیر و تعداد تقریبی زانویی‌ها، سه‌راهی‌ها و شیرها.
- شرایط نصب عایق و نیاز به کنترل میعان.
- محدودیت‌های اجرایی مانند مسیر توکار یا داکت.
برای بررسی عایق‌های الاستومری، بهین فلکس می‌تواند نقطه شروع مناسبی باشد. از طریق فروشگاه بهین فلکس محصولات مرتبط را بررسی کنید و برای استعلام قیمت و مشاوره، مشخصات فنی پروژه را ارائه دهید. انتخاب نهایی باید با شرایط واقعی نصب و اطلاعات فنی محصول تطبیق داشته باشد.
سوالات متداول
۱. چه زمانی باید لوله‌کشی ساختمان را به‌طور کامل تعویض کرد؟
وقتی خوردگی گسترده، نشتی‌های تکرارشونده یا افت عملکرد در چند بخش شبکه وجود دارد و تعمیر موضعی قابلیت اطمینان لازم را فراهم نمی‌کند، تعویض گسترده باید بررسی شود.
۲. آیا افت فشار آب همیشه به معنی فرسودگی لوله‌هاست؟
خیر. گرفتگی صافی، خرابی شیر، مشکل پمپ یا فشار ورودی ناکافی نیز می‌توانند علت باشند. اندازه‌گیری فشار و دبی به تشخیص دقیق‌تر کمک می‌کند.
۳. چه نوع لوله‌ای برای ساختمان مناسب‌تر است؟
انتخاب به کاربرد، دما، فشار، کیفیت آب، روش نصب و مشخصات فنی محصول بستگی دارد. لوله‌های پلیمری، چندلایه و مسی باید با شرایط پروژه مقایسه شوند.
۴. آیا می‌توان مسیر لوله‌کشی جدید را تغییر داد؟
بله، به شرط آنکه مسیر جایگزین از نظر هیدرولیکی، اجرایی و سازه‌ای مناسب باشد و امکان دسترسی برای تعمیرات نیز در نظر گرفته شود.
۵. آیا پس از تعویض لوله‌کشی، عایق‌کاری لازم است؟
برای بسیاری از لوله‌های سرد و گرم، عایق‌کاری مناسب به کنترل میعان یا کاهش اتلاف حرارت کمک می‌کند. نوع و ضخامت عایق باید متناسب با شرایط نصب انتخاب شود.
۶. برای انتخاب عایق الاستومری از کجا شروع کنیم؟
ابتدا کاربرد لوله، قطر، دمای کاری و شرایط محیط نصب را مشخص کنید. سپس مشخصات محصولات را بررسی کرده و برای مشاوره و استعلام قیمت به سایت بهین فلکس مراجعه کنید.
جمع‌بندی
تعویض لوله کشی ساختمان زمانی نتیجه مطلوبی دارد که بر پایه ارزیابی وضعیت موجود و طراحی اصولی انجام شود. بررسی خوردگی، تشخیص علت افت فشار، انتخاب صحیح لوله و اتصالات، طراحی مسیر جایگزین و آزمون شبکه پیش از تحویل، از مراحل اصلی این فرایند هستند.
پس از اجرای شبکه، عایق‌کاری باید متناسب با شرایط حرارتی و محیطی انتخاب شود. برای بررسی محصولات عایق الاستومری، دریافت مشاوره و استعلام قیمت می‌توانید به بهین فلکس مراجعه کنید. مشخص‌کردن نیاز فنی پیش از خرید، به انتخاب دقیق‌تر و کاهش دوباره‌کاری کمک می‌کند.
