ضخامت عایق پلی اتیلن لوله چگونه تعیین میشود؟
ضخامت عایق پلی اتیلن لوله چگونه تعیین میشود؟
محاسبه بر اساس دمای سیال، رطوبت محیط و خطر میعان
انتخاب ضخامت عایق پلی‌اتیلن لوله فقط به قطر لوله یا سرد و گرم بودن سیال وابسته نیست. برای تعیین ضخامت مناسب باید دمای سیال، دمای محیط، رطوبت نسبی، مشخصات حرارتی عایق، شرایط نصب و هدف عایق‌کاری به‌صورت هم‌زمان بررسی شوند. در لوله‌های آب سرد، جلوگیری از تشکیل میعان و خیس‌شدن سطوح اطراف اهمیت ویژه‌ای دارد؛ در لوله‌های آب گرم نیز کاهش اتلاف انرژی و حفظ دمای سیال از اهداف اصلی عایق‌کاری است.
اگر ضخامت عایق بدون توجه به این متغیرها انتخاب شود، ممکن است سطح بیرونی عایق در شرایط مرطوب دچار تعریق شود یا انتقال حرارت بیشتر از مقدار مورد انتظار باقی بماند. در این راهنما، معیارهای فنی انتخاب ضخامت، روش بررسی خطر میعان، محدودیت‌های فوم پلی‌اتیلن و نکات اجرایی تعیین‌کننده را بررسی می‌کنیم.

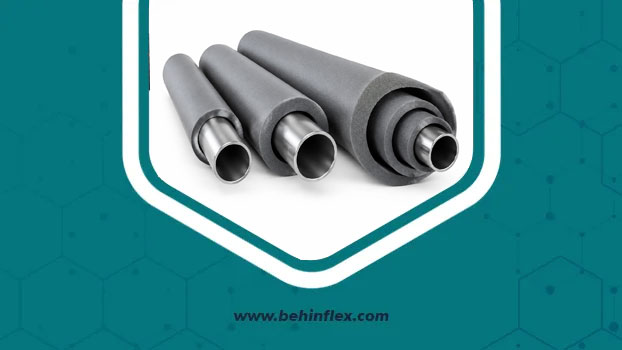

چه عواملی ضخامت عایق پلی اتیلن لوله را تعیین می‌کنند؟
فوم پلی‌اتیلن نوعی عایق سلول‌بسته است که به دلیل ساختار سبک و هدایت حرارتی نسبتاً پایین، در برخی کاربردهای عایق‌کاری لوله‌های تأسیساتی استفاده میشود. بااین‌حال، عملکرد واقعی آن به ضخامت، کیفیت ساخت، شرایط محیطی و نحوه اجرای اتصالات وابسته است.
دمای سیال داخل لوله
اختلاف دمای سیال با محیط، نیروی محرک انتقال حرارت است. هرچه این اختلاف بیشتر باشد، احتمال افزایش اتلاف حرارت یا ایجاد شرایط مساعد برای میعان بیشتر میشود.

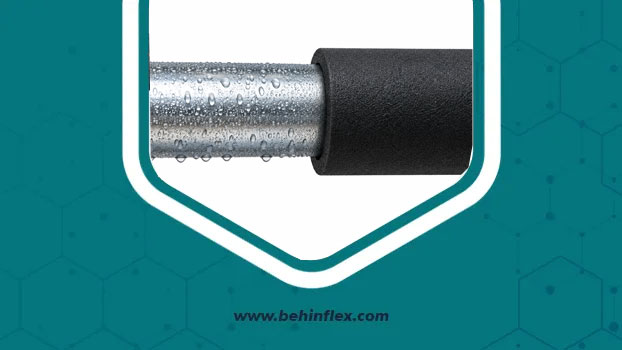

در لوله آب سرد، سیالی که دمای آن پایین‌تر از نقطه شبنم هوای اطراف است، می‌تواند موجب سردشدن سطح لوله و تشکیل قطرات آب شود. عایق‌کاری مناسب باید از انتقال این سرمایش به سطح خارجی عایق جلوگیری کند.
در لوله آب گرم، عایق‌کاری با محدودکردن انتقال حرارت به محیط به حفظ دمای سیال کمک می‌کند. برای تعیین ضخامت در این کاربرد، دمای کاری، طول مسیر، زمان بهره‌برداری و میزان افت دمای مجاز اهمیت دارند.
دمای محیط و رطوبت نسبی
دمای محیط به‌تنهایی برای ارزیابی خطر تعریق کافی نیست. رطوبت نسبی نیز تعیین می‌کند که هوای اطراف تا چه اندازه به اشباع‌شدن و تشکیل میعان نزدیک است.
برای نمونه، ممکن است یک لوله آب سرد در اتاقی با دمای متوسط و رطوبت پایین تعریق نداشته باشد، اما همان لوله در فضای گرم و مرطوب به عایق‌کاری دقیق‌تری نیاز پیدا کند. بنابراین، طراحی باید شرایط نامساعد محتمل در محل نصب را در نظر بگیرد، نه صرفاً شرایط لحظه‌ای هنگام بازدید.
ضریب هدایت حرارتی عایق
ضریب هدایت حرارتی با نماد λ نشان می‌دهد ماده تا چه اندازه گرما را منتقل می‌کند. هرچه این ضریب در شرایط کاری موردنظر کمتر باشد، عایق از نظر حرارتی کارآمدتر است؛ البته مقایسه محصولات باید بر اساس داده‌های معتبر و شرایط آزمون یکسان انجام شود.
ضریب هدایت حرارتی ممکن است با دما تغییر کند. ازاین‌رو، برای محاسبه دقیق نباید تنها به یک عدد عمومی برای تمام محصولات فوم پلی‌اتیلن اتکا کرد. مشخصات فنی همان محصول انتخابی باید مبنای طراحی باشد.

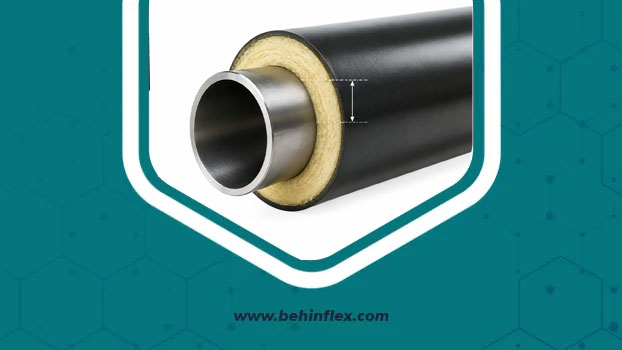

قطر لوله و ضخامت واقعی عایق
قطر لوله بر هندسه انتقال حرارت اثر می‌گذارد. در یک ضخامت عایق یکسان، نسبت ضخامت به شعاع لوله در قطرهای مختلف متفاوت است؛ بنابراین، عملکرد حرارتی دو لوله با قطرهای متفاوت الزاماً یکسان نخواهد بود.
هنگام انتخاب محصول، قطر داخلی یا خارجی لوله، قطر داخلی عایق و ضخامت واقعی دیواره باید با هم تطبیق داده شوند. فشرده‌شدن عایق هنگام نصب نیز می‌تواند ضخامت مؤثر آن را کاهش دهد و عملکرد نهایی را تغییر دهد.
تفاوت ضخامت عایق برای لوله آب سرد و آب گرم
هدف عایق‌کاری باید پیش از انتخاب ضخامت مشخص شود. در سامانه آب سرد، کنترل میعان و جلوگیری از ورود بخار آب به ساختار عایق از اولویت‌های اصلی هستند. در سامانه آب گرم، محدودکردن اتلاف انرژی و حفظ دمای سیال اهمیت بیشتری دارد.
| معیار طراحی | لوله آب سرد | لوله آب گرم |
|---|---|---|
| هدف اصلی | جلوگیری از میعان و محدودکردن جذب گرما | کاهش اتلاف حرارت |
| متغیر محیطی مهم | رطوبت نسبی و نقطه شبنم | دمای محیط و شرایط بهره‌برداری |
| عامل کلیدی در طراحی | دمای سطح خارجی عایق | نرخ انتقال حرارت و افت دمای مجاز |
| توجه اجرایی | پیوستگی درزها و کنترل بخار آب | پیوستگی عایق و تحمل دمای کاری |
| خطای رایج | انتخاب ضخامت بدون بررسی نقطه شبنم | انتخاب ضخامت بدون محاسبه اتلاف حرارت |
این مقایسه یک راهنمای اولیه است، نه جدول ضخامت‌های قطعی. ضخامت نهایی باید از محاسبات طراحی و محدوده دمایی مجاز محصول به دست آید.
نقطه شبنم چیست و چه ارتباطی با ضخامت عایق دارد؟
نقطه شبنم دمایی است که در آن، هوای دارای مقدار مشخصی بخار آب در فشار معین به حالت اشباع می‌رسد. اگر سطحی با آن هوا تماس داشته باشد و دمای سطح به نقطه شبنم یا پایین‌تر از آن برسد، امکان تشکیل میعان وجود دارد.
در عایق‌کاری لوله آب سرد، معیار مهم این است که دمای سطح خارجی عایق در شرایط طراحی، بالاتر از نقطه شبنم محیط باقی بماند. اگر دمای سطح خارجی پایین‌تر از نقطه شبنم باشد، قطرات آب می‌توانند روی سطح عایق تشکیل شوند؛ حتی اگر خود لوله کاملاً پوشیده شده باشد.
چگونه نقطه شبنم را در ارزیابی عایق‌کاری به کار ببریم؟
برای بررسی اولیه باید این اطلاعات را گردآوری کنید:
- دمای هوای محیط در شرایط نامساعد محتمل
- رطوبت نسبی همان محیط
- دمای سیال داخل لوله
- قطر خارجی لوله
- ضریب هدایت حرارتی و ضخامت عایق
- وضعیت جریان هوا و شرایط نصب، از جمله قرارگیری در فضای بسته یا مجاورت سطوح سرد
پس از محاسبه نقطه شبنم، دمای سطح بیرونی عایق از طریق محاسبه انتقال حرارت یا نرم‌افزار طراحی برآورد میشود. اگر دمای سطح به نقطه شبنم نزدیک باشد، حاشیه اطمینان طراحی باید بررسی شود. انتخاب ضخامت صرفاً با مقایسه دمای سیال و دمای اتاق کافی نیست.
آیا ضخامت بیشتر همیشه مشکل میعان را حل می‌کند؟
افزایش ضخامت معمولاً مقاومت حرارتی را بالا می‌برد، اما به‌تنهایی تضمین نمی‌کند که سامانه عاری از میعان باشد. اگر درزها باز باشند، بخار آب از اتصالات عبور کند یا بست‌ها و نقاط اتصال پل حرارتی ایجاد کنند، ممکن است رطوبت همچنان در نقاط موضعی ظاهر شود.
همچنین، برای لوله آب سرد، باید میان مقاومت حرارتی و مقاومت در برابر نفوذ بخار آب تفاوت قائل شد. این دو ویژگی به هم مرتبط‌اند، اما جایگزین یکدیگر نیستند.
روش فنی تعیین ضخامت عایق پلی اتیلن لوله
برای انتخاب مهندسی ضخامت، بهتر است فرایند در چند مرحله انجام شود. روش دقیق به هدف عایق‌کاری و الزامات پروژه وابسته است؛ در پروژه‌های حساس، محاسبات باید با استانداردها و دستورالعمل‌های معتبر طراحی عایق تطبیق داده شوند.
مرحله اول؛ تعیین شرایط طراحی
ابتدا دمای سیال و محیط، رطوبت نسبی، قطر لوله و ساعات بهره‌برداری مشخص می‌شوند. در محیط‌هایی که رطوبت در طول روز تغییر می‌کند، باید شرایط نامساعد طراحی نیز در محاسبات لحاظ شود.
اگر لوله در فضای باز، سقف کاذب، موتورخانه یا فضای بدون تهویه نصب میشود، شرایط هر محل باید جداگانه ارزیابی شود. شرایط واقعی نصب می‌تواند با شرایط یک فضای داخلی معمولی تفاوت قابل‌توجهی داشته باشد.
مرحله دوم؛ مشخص‌کردن معیار پذیرش
در لوله آب سرد، معیار اصلی می‌تواند جلوگیری از تشکیل میعان روی سطح بیرونی عایق باشد. در لوله آب گرم، معیار ممکن است محدودکردن شار حرارتی یا حفظ دمای سیال در طول مسیر باشد.
بدون تعیین معیار پذیرش، مقایسه دو ضخامت دشوار است؛ زیرا ممکن است یک ضخامت برای کاهش انتقال حرارت کافی باشد، اما در شرایط رطوبتی خاص برای جلوگیری از تعریق حاشیه اطمینان مناسبی نداشته باشد.
مرحله سوم؛ بررسی مقاومت حرارتی استوانه‌ای
در لوله‌های عایق‌شده، انتقال حرارت شعاعی از هندسه استوانه‌ای پیروی می‌کند. مقاومت حرارتی عایق به ضریب هدایت حرارتی، شعاع داخلی و خارجی لایه و طول لوله وابسته است.
برای یک لایه عایق همگن، مقاومت حرارتی شعاعی در طول مشخصی از لوله با رابطه زیر بیان میشود:
R = ln(r₂/r₁) / (2πλL)
در این رابطه، r₁ شعاع خارجی لوله، r₂ شعاع خارجی عایق، λ ضریب هدایت حرارتی عایق و L طول مورد بررسی است. این رابطه مقاومت حرارتی خود لایه عایق را بیان می‌کند؛ برای محاسبه کامل انتقال حرارت باید مقاومت‌های دیگر، از جمله مقاومت سطحی داخل و خارج، نیز در نظر گرفته شوند.
مرحله چهارم؛ محاسبه یا ارزیابی دمای سطح بیرونی
پس از تعیین هندسه و خواص حرارتی، دمای سطح خارجی عایق محاسبه میشود. در شرایط پایدار، می‌توان از شبکه مقاومت‌های حرارتی استفاده کرد؛ اما برای شرایط متغیر یا پروژه‌های حساس، محاسبات دقیق‌تر لازم است.
نتیجه باید با نقطه شبنم شرایط طراحی مقایسه شود. اگر دمای سطح بیرونی عایق به نقطه شبنم نزدیک یا پایین‌تر از آن باشد، لازم است ضخامت، نوع عایق، جزئیات درزبندی و شرایط بهره‌برداری بازبینی شوند.
مرحله پنجم؛ تأیید محصول و شرایط نصب
ضخامت محاسبه‌شده تنها یکی از معیارهای انتخاب است. محصول باید از نظر دمای کاری، مشخصات حرارتی، کیفیت ساخت و تناسب ابعادی با لوله نیز بررسی شود.
برای تأسیسات سرد، پیوستگی لایه کنترل بخار و آب‌بندی درزها اهمیت زیادی دارد. برای تأسیسات گرم نیز محدوده دمایی مجاز محصول باید با دمای کارکرد واقعی سازگار باشد.
چه عواملی باعث می‌شوند ضخامت محاسبه‌شده در عمل کافی نباشد؟
حتی محاسبه درست نیز نمی‌تواند اجرای نامناسب را جبران کند. برخی از مشکلات رایج عبارت‌اند از:
- بازماندن درزهای طولی: می‌تواند مسیر نفوذ رطوبت ایجاد کند و عملکرد عایق را کاهش دهد.
- اجرای ضعیف روی زانوها و سه‌راهی‌ها: شکل نامناسب برش یا اتصال ناقص باعث ایجاد نقاط آسیب‌پذیر میشود.
- فشرده‌شدن عایق زیر بست‌ها: ضخامت مؤثر را در محل اتصال کاهش می‌دهد و ممکن است پل حرارتی ایجاد کند.
- انتخاب نادرست قطر داخلی عایق: باعث کشیده‌شدن بیش از حد، جمع‌شدن یا اتصال نامناسب درزها میشود.
- نادیده‌گرفتن دمای واقعی محیط: ممکن است طراحی در شرایطی انجام شود که نماینده بدترین وضعیت بهره‌برداری نیست.
- استفاده از محصول خارج از محدوده کاری: خواص عایق در شرایط نامناسب ممکن است با فرضیات طراحی تطبیق نداشته باشد.
در لوله‌های آب سرد، بازبینی جزئیات کنترل بخار اهمیت ویژه‌ای دارد. در چنین کاربردهایی، تنها پوشاندن لوله کافی نیست؛ تمام مسیر، اتصالات و نقاط انتهایی باید به شکل پیوسته عایق‌کاری شوند.
چک‌لیست انتخاب ضخامت عایق پلی اتیلن لوله
پیش از ثبت سفارش یا آغاز نصب، موارد زیر را بررسی کنید:
-
دمای سیال و شرایط کاری مشخص شده است.
-
دمای محیط و رطوبت نسبی در شرایط طراحی تعیین شده‌اند.
-
خطر میعان برای لوله‌های آب سرد بررسی شده است.
-
قطر خارجی لوله و ابعاد عایق با یکدیگر تطبیق دارند.
-
ضریب هدایت حرارتی از اطلاعات فنی محصول استخراج شده است.
-
محدوده دمای کاری مجاز عایق بررسی شده است.
-
جزئیات درزها، زانوها، سه‌راهی‌ها و بست‌ها در برنامه نصب آمده‌اند.
-
در صورت نیاز، ضخامت با محاسبه حرارتی یا نرم‌افزار معتبر تأیید شده است.
اگر پاسخ یکی از موارد کلیدی منفی است، انتخاب ضخامت هنوز به تأیید نهایی نرسیده است. برای پروژه‌های حساس، بهتر است داده‌های طراحی و مشخصات محصول پیش از خرید با متخصص تأسیسات بررسی شوند.
راهنمای خرید عایق پلی اتیلن و بررسی مشخصات فنی
در انتخاب عایق، تنها به عنوان محصول یا ضخامت اسمی درج‌شده در فهرست کالا اکتفا نکنید. مشخصات فنی، ابعاد واقعی، شرایط دمایی و کاربرد موردنظر باید با نیاز پروژه مطابقت داشته باشند.
هنگام بررسی گزینه‌ها، این موارد را از فروشنده یا تولیدکننده جویا شوید:
- ضریب هدایت حرارتی و شرایط آزمون اعلام‌شده
- محدوده دمای کاری توصیه‌شده
- ضخامت واقعی دیواره و قطر داخلی عایق
- اطلاعات مربوط به ساختار سلول‌بسته و ویژگی‌های مرتبط با نفوذ رطوبت
- دستورالعمل نصب و روش اتصال درزها
- سازگاری محصول با نوع لوله و محیط بهره‌برداری
بهین فلکس (behinflex) می‌تواند نقطه شروعی برای بررسی محصولات عایق و دریافت راهنمایی درباره تناسب محصول با کاربرد پروژه باشد. برای مشاهده محصولات مرتبط، بررسی مشخصات موجود و استعلام اطلاعات فروش، به وب‌سایت behinflex.com مراجعه کنید. برای انتخاب فنی، بهتر است اطلاعات دمای سیال، شرایط محیط و قطر لوله را هنگام درخواست مشاوره ارائه دهید؛ این داده‌ها به بررسی دقیق‌تر گزینه‌ها کمک می‌کنند.
اگر پروژه به کنترل دقیق میعان یا عملکرد حرارتی مشخص نیاز دارد، درخواست تأیید ضخامت بر اساس شرایط طراحی اهمیت دارد. توصیه‌های عمومی جایگزین محاسبات پروژه‌ای نیستند و انتخاب نهایی باید با مشخصات محصول واقعی و شرایط نصب تطبیق داده شود.
جمع‌بندی
تعیین ضخامت عایق پلی اتیلن لوله یک انتخاب صرفاً ابعادی نیست؛ بلکه تصمیمی حرارتی است که به دمای سیال، دمای محیط، رطوبت نسبی، نقطه شبنم، قطر لوله و مشخصات عایق وابسته است. برای لوله‌های آب سرد، جلوگیری از میعان به دمای سطح خارجی و پیوستگی لایه کنترل بخار وابستگی زیادی دارد؛ برای لوله‌های آب گرم، میزان اتلاف حرارت و دمای کاری معیارهای اصلی هستند.
بهین فلکس (behinflex) را می‌توانید برای بررسی محصولات مرتبط و دریافت اطلاعات فروش و مشاوره اولیه در نظر بگیرید. پیش از انتخاب نهایی، مشخصات فنی عایق و شرایط واقعی پروژه را با هم تطبیق دهید و در موارد حساس، ضخامت را بر پایه محاسبات حرارتی تأیید کنید.
سوالات متداول
آیا برای همه لوله‌های آب سرد می‌توان از یک ضخامت عایق پلی اتیلن استفاده کرد؟
خیر. دمای سیال، رطوبت محیط، نقطه شبنم، قطر لوله و مشخصات عایق متفاوت‌اند؛ بنابراین ضخامت باید برای شرایط پروژه بررسی شود.
مهم‌ترین عامل در جلوگیری از تعریق لوله چیست؟
باید دمای سطح بیرونی عایق در شرایط طراحی بالاتر از نقطه شبنم محیط باقی بماند. پیوستگی عایق و کنترل نفوذ بخار آب نیز اهمیت دارند.
آیا افزایش ضخامت عایق همیشه مانع تشکیل میعان میشود؟
خیر. درزهای باز، پل‌های حرارتی و نفوذ رطوبت می‌توانند حتی در عایق ضخیم نیز مشکل ایجاد کنند. ضخامت و جزئیات اجرا باید هم‌زمان بررسی شوند.
ضریب هدایت حرارتی چه نقشی در انتخاب ضخامت دارد؟
این ضریب نشان می‌دهد گرما تا چه اندازه از عایق عبور می‌کند. مقدار معتبر آن باید از مشخصات فنی محصول و در شرایط مناسب طراحی استخراج شود.
آیا عایق پلی اتیلن برای تمام دماهای کاری مناسب است؟
خیر. محدوده دمایی مجاز به مشخصات محصول وابسته است. پیش از استفاده در خطوط گرم یا شرایط خاص، باید اطلاعات سازنده بررسی شود.
برای انتخاب ضخامت مناسب چه اطلاعاتی باید ارائه شود؟
دمای سیال، دمای محیط، رطوبت نسبی، قطر لوله، محل نصب و هدف عایق‌کاری اطلاعات اولیه ضروری هستند. برای کاربردهای حساس، مشخصات فنی محصول و محاسبات حرارتی نیز لازم‌اند.
