عایقکاری لولههای مسیر روکار و توکار؛ تفاوت اجرا
عایقکاری لولههای مسیر روکار و توکار
عایقکاری لوله ها یکی از مهمترین مراحل اجرای تأسیسات مکانیکی ساختمان است؛ زیرا عملکرد صحیح سیستمهای سرمایش، گرمایش، آب سرد و گرم تا حد زیادی به کیفیت عایقکاری وابسته است. با این حال، اجرای عایق روی تمام لولهها به یک روش انجام نمیشود. محل عبور لوله، یعنی روکار یا توکار بودن مسیر، شرایط محیطی و الزامات اجرایی متفاوتی ایجاد میکند.
لولهای که در موتورخانه، سقف کاذب یا فضای تأسیساتی بهصورت روکار نصب شده، معمولاً در معرض ضربه، تابش، گردوغبار، رطوبت و تغییرات دمایی بیشتری قرار دارد. در مقابل، لوله توکار پس از اجرای عایق در داخل دیوار، کف یا سقف قرار میگیرد و کیفیت آمادهسازی، آببندی اتصالات و مقاومت عایق در برابر فشار اهمیت بیشتری پیدا میکند.
در این مقاله تفاوت عایقکاری لوله ها در مسیرهای روکار و توکار را بررسی میکنیم و توضیح میدهیم چرا انتخاب نوع عایق، ضخامت مناسب، روش اتصال قطعات و حفاظت مکانیکی باید متناسب با محل نصب انجام شود.
در عایقکاری لوله ها، مسیر روکار بیشتر به حفاظت مکانیکی، مقاومت در برابر رطوبت و ظاهر نهایی نیاز دارد؛ در حالی که در مسیر توکار، دوام عایق تحت فشار، جلوگیری از نفوذ رطوبت و اجرای صحیح در محل اتصالات اهمیت بیشتری دارد. عایق الاستومریک به دلیل ساختار سلولبسته، انعطافپذیری و مقاومت مناسب در برابر بخار آب، برای بسیاری از کاربردهای تأسیساتی گزینهای کاربردی است؛ اما ضخامت و روش اجرای آن باید بر اساس دمای سیال، قطر لوله و شرایط محیط تعیین شود.
عایقکاری لوله ها چه هدفی دارد؟
هدف عایقکاری فقط جلوگیری از گرم یا سرد شدن لوله نیست. یک سیستم عایقکاری صحیح باید انتقال حرارت را کاهش دهد، از تشکیل شبنم روی سطوح سرد جلوگیری کند و در شرایط مناسب، از لوله و سیستم تأسیسات در برابر عوامل محیطی محافظت کند.
در لولههای آب سرد، یکی از مهمترین مشکلات، تراکم بخار آب و تشکیل قطرات رطوبت روی سطح لوله است. اگر عایق بخار مناسبی وجود نداشته باشد، رطوبت میتواند وارد ساختار عایق یا محل درزها شود و عملکرد حرارتی سیستم را کاهش دهد.
در لولههای آب گرم و سیستمهای گرمایشی نیز عایقکاری باعث کاهش اتلاف حرارت میشود. در نتیجه، انرژی کمتری برای رساندن سیال به دمای موردنظر مصرف خواهد شد.
مهمترین اهداف عایقکاری لوله ها عبارتاند از:
- کاهش انتقال حرارت بین لوله و محیط
- کاهش اتلاف انرژی در خطوط آب گرم و سیستمهای گرمایشی
- جلوگیری از تشکیل شبنم در خطوط سرد
- کاهش احتمال خوردگی ناشی از رطوبت در شرایط مستعد
- افزایش پایداری دمای سیال
- محافظت نسبی از لوله در برابر شرایط محیطی
- بهبود عملکرد کلی سیستم تأسیسات
تفاوت اصلی عایقکاری لولههای روکار و توکار
مهمترین تفاوت این دو روش، شرایطی است که عایق پس از نصب با آن مواجه میشود. در مسیر روکار، عایق معمولاً در معرض محیط قرار دارد و امکان مشاهده، تعمیر و نگهداری آن وجود دارد. بنابراین مقاومت سطحی، ظاهر، حفاظت مکانیکی و دسترسی اهمیت زیادی پیدا میکند.
در مسیر توکار، عایق پس از اجرای دیوار، کف یا سقف تا حد زیادی از دید خارج میشود. در این حالت، اصلاح عایق پس از اتمام کار دشوار است. به همین دلیل باید قبل از پوشاندن مسیر، کیفیت تمام درزها، اتصالات و نقاط حساس کنترل شود.
| معیار | لوله روکار | لوله توکار |
|---|---|---|
| دسترسی پس از اجرا | نسبتاً آسان | محدود |
| اهمیت حفاظت مکانیکی | زیاد | زیاد، بهخصوص هنگام عملیات ساختمانی |
| اهمیت ظاهر نهایی | زیاد | کمتر |
| کنترل و تعمیرات | آسانتر | دشوارتر |
| حساسیت به اجرای صحیح درزها | زیاد | بسیار زیاد |
| احتمال آسیب حین کار | متوسط تا زیاد | زیاد در مرحله ساخت |
| نیاز به پوشش محافظ | بسته به محیط، اغلب مفید یا ضروری | وابسته به محل و نوع پوشش نهایی |
| توجه به رطوبت | بسیار مهم | بسیار مهم |
| امکان اصلاح پس از پوشش مسیر | نسبتاً آسان | دشوار و پرهزینه |
بنابراین نمیتوان صرفاً با خرید یک عایق مناسب، اجرای عایقکاری لوله ها را تمامشده دانست. نوع نصب و شرایط مسیر باید در تصمیمگیری لحاظ شود.

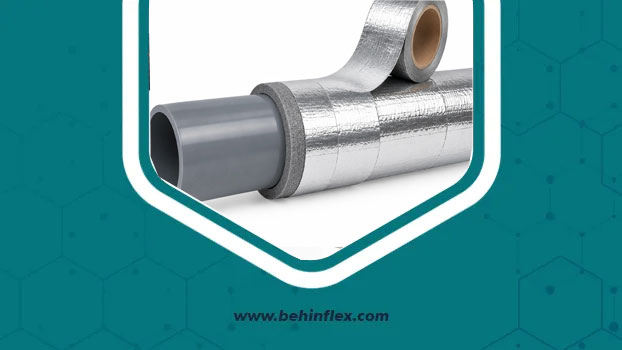

عایقکاری لولههای روکار چگونه انجام میشود؟
در مسیرهای روکار، ابتدا باید سطح لوله تمیز، خشک و عاری از آلودگی، روغن و زنگزدگی قابلتوجه باشد. سپس عایق متناسب با قطر خارجی لوله انتخاب و بهصورت دقیق روی لوله نصب میشود.
در عایقهای الاستومریک لولهای، انتخاب قطر داخلی مناسب اهمیت زیادی دارد. اگر عایق بیش از حد گشاد باشد، تماس مناسب با سطح لوله ایجاد نمیشود و درزها میتوانند به نقاط ضعف حرارتی و رطوبتی تبدیل شوند.
اگر عایق بیش از حد کوچک باشد نیز ممکن است هنگام نصب کشیده شود. کشش نامناسب میتواند ضخامت واقعی عایق را کاهش داده و کیفیت اجرای آن را تحت تأثیر قرار دهد.
نکات مهم در اجرای روکار
برای اجرای اصولی عایقکاری لوله ها در مسیر روکار، این موارد باید کنترل شوند:
- قطر داخلی عایق با قطر خارجی لوله سازگار باشد.
- سطح لوله قبل از نصب تمیز و خشک باشد.
- برشها تا حد امکان دقیق و عمود انجام شوند.
- درزهای طولی و محیطی بهدرستی بسته شوند.
- در خطوط سرد، پیوستگی لایه کنترل بخار حفظ شود.
- محل زانوها، سهراهیها، شیرآلات و اتصالات با دقت عایق شود.
- عایق در اثر فشار بیش از حد تغییر شکل ندهد.
- در محیطهای در معرض ضربه، از پوشش یا حفاظت مکانیکی مناسب استفاده شود.
یکی از اشتباهات رایج، تمرکز بیش از حد روی قسمتهای مستقیم لوله و بیتوجهی به اتصالات است. در عمل، زانو، سهراهی، شیر و فلنج میتوانند نقاط حساس سیستم عایقکاری باشند.

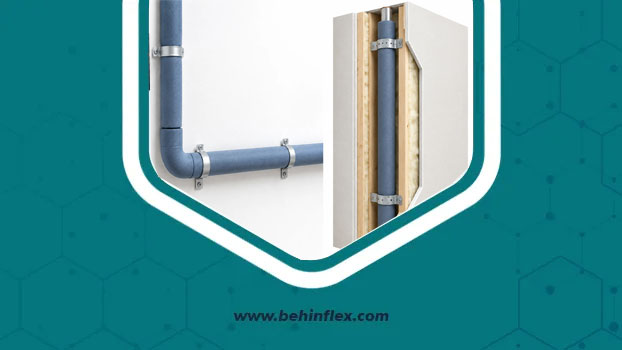

عایقکاری لولههای توکار چه تفاوتی دارد؟
در مسیر توکار، کیفیت اجرای اولیه اهمیت بیشتری دارد؛ زیرا پس از پوشاندن لوله، دسترسی به آن محدود میشود. هرگونه پارگی، بازشدگی درز یا نقص در محل اتصال ممکن است برای مدت طولانی پنهان بماند.
در این روش باید علاوه بر انتخاب عایق، به نحوه قرارگیری لوله و عایق در داخل شیار یا فضای ساختمانی توجه شود. فشار بیش از حد مصالح ساختمانی نباید باعث لهشدگی یا کاهش ضخامت مؤثر عایق شود.
همچنین در سیستمهای آب سرد، موضوع کنترل بخار آب اهمیت ویژهای دارد. اگر رطوبت بتواند به فضای اطراف لوله نفوذ کند، ممکن است عملکرد عایق کاهش پیدا کند و مشکلات رطوبتی در سازه ایجاد شود.
چکلیست اجرای عایق توکار
قبل از پوشاندن مسیر لوله، موارد زیر را بررسی کنید:
-
عایق در تمام طول مسیر پیوسته است.
-
هیچ پارگی یا سوراخ قابلتوجهی روی عایق وجود ندارد.
-
درزهای طولی و محیطی بهدرستی بسته شدهاند.
-
اطراف زانوها و اتصالات عایقکاری شده است.
-
ضخامت عایق در اثر کشش یا فشار کاهش پیدا نکرده است.
-
عایق در محل عبور از دیوار یا کف آسیب ندیده است.
-
مسیر برای اجرای نهایی ساختمان بدون اعمال فشار مخرب آماده است.
-
در خطوط سرد، پیوستگی لایه کنترل بخار حفظ شده است.
این کنترل ساده میتواند از هزینههای قابلتوجه تعمیرات آینده جلوگیری کند.

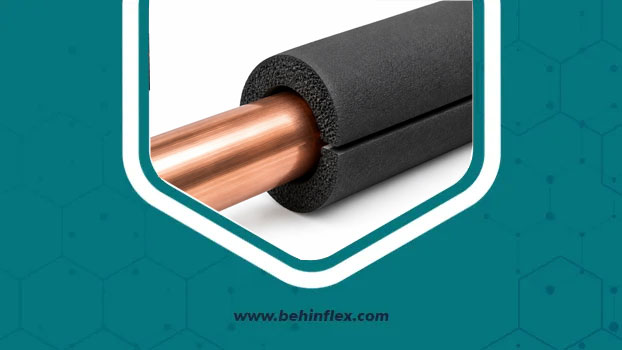

عایق الاستومریک برای لوله روکار و توکار
عایق الاستومریک یکی از گزینههای رایج در عایقکاری لوله ها است. این عایقها معمولاً ساختار سلولبسته دارند و در کاربردهای مختلف تأسیساتی برای کنترل انتقال حرارت و بخار آب استفاده میشوند.
انعطافپذیری عایق الاستومریک باعث میشود اجرای آن روی بسیاری از مسیرهای لولهکشی، بهویژه زانوها و مسیرهای دارای تغییر جهت، نسبت به برخی عایقهای سخت سادهتر باشد.
با این حال، عملکرد عایق به مشخصات محصول و کیفیت اجرا وابسته است. حتی عایق باکیفیت نیز در صورت اجرای نادرست درزها، برش نامناسب یا انتخاب ضخامت ناکافی، نمیتواند عملکرد مورد انتظار را ارائه دهد.
مزایای مهم عایق الاستومریک
از ویژگیهایی که باعث استفاده از عایق الاستومریک در تأسیسات شدهاند میتوان به موارد زیر اشاره کرد:
- انعطافپذیری مناسب برای مسیرهای مختلف
- ساختار سلولبسته در محصولات متداول
- مقاومت مناسب در برابر نفوذ بخار آب، در صورت اجرای صحیح
- اجرای نسبتاً سریع
- قابلیت استفاده در کاربردهای سرد و گرم، متناسب با مشخصات محصول
- امکان اجرای تمیزتر در بسیاری از پروژهها
- کاهش نیاز به عملیات پیچیده در برخی جزئیات اجرایی
البته «الاستومریک بودن» بهتنهایی برای انتخاب محصول کافی نیست. مشخصات فنی، ضخامت، محدوده دمای کاری، دانسیته، روکش و کیفیت ساخت باید بررسی شوند.
ضخامت عایق لوله را چگونه انتخاب کنیم؟
ضخامت عایق یکی از مهمترین پارامترهای فنی در عایقکاری لوله ها است. نمیتوان یک ضخامت ثابت را برای تمام پروژهها تجویز کرد؛ زیرا دمای سیال، دمای محیط، رطوبت نسبی، قطر لوله، موقعیت نصب و هدف عایقکاری بر انتخاب ضخامت اثر دارند.
برای لولههای آب سرد، موضوع فقط کاهش انتقال حرارت نیست؛ بلکه باید ضخامت و مقاومت بخار بهگونهای انتخاب شود که خطر تشکیل شبنم روی سطح خارجی عایق کنترل شود.
در لولههای گرم نیز ضخامت عایق باید بر اساس میزان کاهش اتلاف حرارت مورد انتظار و شرایط بهرهبرداری تعیین شود.
بنابراین هنگام خرید بهتر است به جای سؤال ساده «عایق چند میلیمتر است؟»، اطلاعات کاملتری از فروشنده دریافت شود:
- دمای سیال چقدر است؟
- دمای محیط و شرایط نصب چگونه است؟
- قطر خارجی لوله چقدر است؟
- لوله روکار است یا توکار؟
- آیا خط در معرض رطوبت یا تابش قرار دارد؟
- هدف اصلی کاهش اتلاف حرارت است یا جلوگیری از تعریق؟
- آیا پوشش محافظ مکانیکی موردنیاز است؟
اشتباهات رایج در عایقکاری لوله ها
کیفیت نهایی عایقکاری معمولاً به جزئیاتی وابسته است که در زمان اجرا نادیده گرفته میشوند. برخی از رایجترین خطاها عبارتاند از:
استفاده از عایق با قطر نامناسب
انتخاب عایق بسیار بزرگ یا بسیار کوچک میتواند اجرای صحیح را دشوار کند. عایق باید متناسب با ابعاد واقعی لوله انتخاب شود.
باز گذاشتن درزها
وجود شکاف بین قطعات عایق، بهخصوص در خطوط سرد، میتواند عملکرد حرارتی و رطوبتی سیستم را کاهش دهد.
بیتوجهی به اتصالات
عایقکاری ناقص زانو، سهراهی، شیرآلات و سایر اتصالات باعث ایجاد نقاط ضعف در سیستم میشود.
فشرده کردن عایق
لهشدگی میتواند ضخامت مؤثر عایق را کاهش دهد. این مسئله در مسیرهای توکار که عایق تحت فشار مصالح قرار میگیرد اهمیت بیشتری دارد.
بیتوجهی به لایه کنترل بخار
در سیستمهای سرد، پیوستگی لایه کنترل بخار اهمیت اساسی دارد. صرفاً قرار دادن عایق روی لوله بدون توجه به درزبندی کافی نیست.
انتخاب محصول صرفاً بر اساس قیمت
قیمت پایینتر لزوماً به معنی هزینه نهایی کمتر نیست. دوام، مشخصات فنی، کیفیت ساخت، پرت مصالح و هزینه اجرای محصول نیز باید در محاسبه اقتصادی لحاظ شوند.
راهنمای خرید عایق مناسب برای لوله
هنگام خرید عایق برای پروژه، بهتر است اطلاعات فنی مسیر را از قبل آماده کنید. این کار باعث میشود انتخاب محصول بر اساس نیاز واقعی پروژه انجام شود.
برای خرید عایق الاستومریک، موارد زیر را با فروشنده یا مشاور فنی بررسی کنید:
- نوع لوله و کاربرد آن: آب سرد، آب گرم، سرمایش، گرمایش یا سایر کاربردهای تأسیساتی.
- قطر لوله: قطر خارجی واقعی یا سایز نامی بهدرستی مشخص شود.
- دمای کاری: محدوده دمایی سیال و شرایط محیطی تعیین شود.
- محل نصب: روکار، توکار، سقف کاذب، موتورخانه یا فضای خارجی.
- ضخامت موردنیاز: بر اساس شرایط پروژه انتخاب شود.
- روکش یا حفاظت سطحی: در صورت نیاز به مقاومت مکانیکی یا شرایط محیطی خاص.
- لوازم جانبی: چسب، نوار و سایر متعلقات سازگار با سیستم عایقکاری.
برای بررسی مشخصات محصولات و استعلام قیمت، میتوانید به بخش فروشگاه behinflex.com مراجعه کنید. بهین فلکس (behinflex) بهعنوان مرجع تخصصی فروش عایقهای الاستومریک، امکان بررسی گزینههای متناسب با کاربرد پروژه را فراهم میکند.
آیا روش عایقکاری لوله روکار با توکار کاملاً متفاوت است؟
خیر. اصول پایه مانند انتخاب ضخامت مناسب، نصب صحیح، پیوستگی عایق و اجرای دقیق درزها در هر دو روش اهمیت دارند؛ اما شرایط اجرایی و الزامات حفاظتی متفاوت است.
در لوله روکار، عایق در معرض محیط است و بنابراین ظاهر، مقاومت مکانیکی و امکان بازرسی اهمیت بیشتری دارد. در لوله توکار، آسیبپذیری عایق در زمان اجرای ساختمان و دشواری تعمیر بعدی، کنترل کیفیت پیش از پوشاندن مسیر را مهمتر میکند.
به بیان ساده، تفاوت اصلی در «اصل عایقکاری» نیست؛ بلکه در جزئیات طراحی، انتخاب محصول و حفاظت از عایق متناسب با محل نصب است.
جمعبندی
عایقکاری لوله ها بخش مهمی از اجرای اصولی تأسیسات مکانیکی است و تفاوت بین مسیر روکار و توکار باید از مرحله طراحی و خرید در نظر گرفته شود. در مسیر روکار، حفاظت مکانیکی، ظاهر، دسترسی و شرایط محیطی اهمیت زیادی دارد؛ در حالی که در مسیر توکار، پیوستگی عایق، کنترل رطوبت، مقاومت در برابر فشار و کنترل نهایی پیش از پوشاندن مسیر اهمیت بیشتری پیدا میکند.
عایق الاستومریک به دلیل انعطافپذیری و ویژگیهای فنی مناسب، در بسیاری از پروژههای تأسیساتی مورد استفاده قرار میگیرد؛ اما انتخاب ضخامت و مدل مناسب باید بر اساس شرایط واقعی پروژه انجام شود.
برای انتخاب عایق متناسب با قطر لوله، دمای کاری و نوع مسیر، میتوانید مشخصات پروژه را با کارشناسان بهین فلکس (behinflex) بررسی کنید. برای مشاهده محصولات، بررسی گزینههای موجود و استعلام قیمت عایق الاستومریک به فروشگاه بهین فلکس مراجعه کنید.
سوالات متداول
۱. آیا عایقکاری لولههای روکار و توکار با یک نوع عایق انجام میشود؟
در بسیاری از پروژهها میتوان از یک خانواده عایق مانند عایق الاستومریک استفاده کرد، اما مشخصات محصول، ضخامت، روش درزبندی و نوع حفاظت باید بر اساس شرایط مسیر انتخاب شود.
۲. برای لوله آب سرد چه نکتهای در عایقکاری مهمتر است؟
کنترل انتقال حرارت و جلوگیری از تشکیل شبنم اهمیت ویژهای دارد. پیوستگی عایق و لایه کنترل بخار در محل درزها و اتصالات نیز بسیار مهم است.
۳. آیا عایق الاستومریک برای لولههای توکار مناسب است؟
در صورت انتخاب محصول متناسب با شرایط کاری و اجرای صحیح، عایق الاستومریک میتواند در کاربردهای توکار استفاده شود. با این حال، باید از فشرده شدن و آسیب دیدن عایق در زمان اجرای ساختمان جلوگیری شود.
۴. آیا میتوان برای همه لولهها یک ضخامت عایق استفاده کرد؟
خیر. ضخامت مناسب به عواملی مانند قطر لوله، دمای سیال، دمای محیط، رطوبت و هدف عایقکاری وابسته است. بنابراین ضخامت باید متناسب با کاربرد تعیین شود.
۵. چرا درزهای عایق اهمیت زیادی دارند؟
درزهای باز یا اجرای نادرست میتوانند مسیر انتقال حرارت و نفوذ بخار آب ایجاد کنند. در خطوط سرد، این مسئله میتواند خطر تعریق و کاهش عملکرد سیستم عایق را افزایش دهد.
۶. هنگام خرید عایق الاستومریک به چه مواردی توجه کنیم؟
نوع کاربرد، قطر لوله، دمای کاری، محل نصب، ضخامت موردنیاز، مشخصات فنی محصول و کیفیت لوازم جانبی مانند چسب و نوار باید بررسی شود. قیمت بهتنهایی معیار کافی برای انتخاب نیست.
