موتورخانه مرکزی یکی از مهمترین بخشهای تأسیسات مکانیکی ساختمان است و مجموعهای از خطوط لوله آب گرم، آب سرد، مدارهای گرمایش و سرمایش و گاهی خطوط مرتبط با تجهیزات مختلف را در خود جای میدهد. این لولهها در بسیاری از موارد در دماهای متفاوتی نسبت به محیط کار میکنند و بدون عایقکاری مناسب، بخشی از انرژی سیستم در مسیر انتقال از دست میرود.
عایقکاری لوله ها در موتورخانه فقط برای کاهش اتلاف حرارت انجام نمیشود. در خطوط سرد، جلوگیری از تشکیل شبنم و کنترل انتقال بخار آب اهمیت ویژهای دارد و در خطوط گرم نیز کاهش انتقال حرارت به محیط، حفظ دمای سیال و افزایش راندمان سیستم از اهداف اصلی است.
از طرف دیگر، موتورخانه محیطی است که در آن تعداد زیادی زانو، سهراهی، شیرآلات، فلنج، پمپ، کلکتور و تجهیزات مکانیکی وجود دارد. بنابراین کیفیت عایقکاری در نقاط اتصال و جزئیات اجرایی، به اندازه انتخاب خود عایق اهمیت دارد.
لوله ها در موتورخانه اهمیت دارد؟
لولههای موتورخانه وظیفه انتقال سیالاتی را بر عهده دارند که ممکن است دمای آنها اختلاف قابلتوجهی با دمای محیط داشته باشد. اگر سطح خارجی لوله بدون عایق باقی بماند، انتقال حرارت بین سیال و محیط افزایش پیدا میکند.
در مدارهای گرمایشی، این انتقال حرارت به معنی اتلاف انرژی و گرم شدن ناخواسته فضای موتورخانه است. در مدارهای سرمایشی و آب سرد، مسئله متفاوت است؛ زیرا سطح سرد لوله میتواند باعث رسیدن دمای سطح به نقطه شبنم و ایجاد قطرات آب شود.
عایقکاری مناسب یک لایه مقاوم حرارتی بین لوله و محیط ایجاد میکند. در نتیجه، شار حرارتی کاهش یافته و شرایط کاری سیستم پایدارتر میشود.
مهمترین اهداف عایقکاری لوله ها در موتورخانه عبارتاند از:
- کاهش اتلاف حرارت در خطوط گرم
- کاهش جذب حرارت محیط در خطوط سرد
- کنترل تشکیل شبنم روی سطوح سرد
- کاهش مصرف انرژی سیستم
- حفظ دمای سیال در مسیر انتقال
- کاهش انتقال حرارت ناخواسته به فضای موتورخانه
- افزایش کیفیت و نظم اجرای تأسیسات
- کمک به محافظت سطح لوله در شرایط محیطی مناسب
کدام لولههای موتورخانه باید عایقکاری شوند؟
نوع عایقکاری به کاربرد و شرایط کاری هر خط بستگی دارد. به همین دلیل، نباید تمام لولههای موتورخانه را بدون بررسی شرایط عملکردی با یک ضخامت یا روش یکسان عایق کرد.

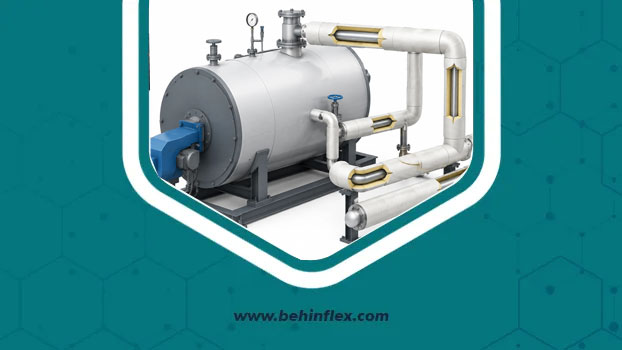

خطوط آب گرم، مدارهای گرمایشی و برخی خطوط مرتبط با تجهیزات حرارتی معمولاً برای کاهش اتلاف انرژی عایق میشوند. در مقابل، خطوط آب سرد و مدارهای سرمایشی علاوه بر کنترل انتقال حرارت، به کنترل بخار آب و جلوگیری از تعریق نیاز دارند.
بهطور کلی، پیش از تصمیمگیری برای عایقکاری باید این موارد مشخص شوند:
- نوع سیال داخل لوله
- دمای کاری سیال
- دمای محیط موتورخانه
- قطر خارجی لوله
- رطوبت نسبی محیط
- روکار بودن مسیر
- احتمال تماس مکانیکی یا ضربه
- نیاز به دسترسی برای تعمیرات
- نوع اتصالات و تجهیزات متصل به خط
انواع لوله و نیاز عایقکاری آنها
| نوع خط | هدف اصلی عایقکاری | نکته مهم اجرایی |
|---|---|---|
| آب گرم | کاهش اتلاف حرارت | انتخاب ضخامت متناسب با دما |
| مدار گرمایش | حفظ دمای سیال و کاهش اتلاف انرژی | عایقکاری پیوسته مسیر |
| آب سرد | کنترل انتقال حرارت و جلوگیری از تعریق | پیوستگی لایه کنترل بخار |
| مدار سرمایش | کاهش جذب حرارت محیط | توجه ویژه به درزها |
| خطوط نزدیک تجهیزات گرم | کاهش انتقال حرارت ناخواسته | بررسی شرایط حرارتی محل |
| لولههای در معرض ضربه | عایقکاری + حفاظت مکانیکی | استفاده از پوشش مناسب در صورت نیاز |
این جدول یک چارچوب عمومی است و انتخاب نهایی باید با توجه به مشخصات واقعی پروژه و الزامات فنی آن انجام شود.
عایق الاستومریک در موتورخانه مرکزی
عایق الاستومریک یکی از گزینههای شناختهشده برای عایقکاری لوله ها و تجهیزات تأسیساتی است. این محصولات در مدلهای مختلف تولید میشوند و ویژگیهای فنی آنها باید متناسب با کاربرد موردنظر بررسی شود.
یکی از ویژگیهای مهم عایق الاستومریک، انعطافپذیری آن است. در موتورخانه که مسیر لولهها دارای تغییر جهت و تعداد زیادی اتصال است، انعطافپذیری میتواند اجرای عایق را در بسیاری از جزئیات آسانتر کند.
ساختار سلولبسته در محصولات مناسب نیز به کنترل انتقال بخار آب کمک میکند. البته این ویژگی زمانی میتواند عملکرد مورد انتظار را ایجاد کند که درزها، محل برشها و اتصالات بهصورت اصولی اجرا و بسته شوند.
مزایای عایق الاستومریک برای لولههای موتورخانه
برخی ویژگیهای مهم این خانواده از عایقها عبارتاند از:
- انعطافپذیری مناسب
- قابلیت اجرای نسبتاً آسان روی مسیرهای مختلف
- مناسب بودن برای بسیاری از کاربردهای تأسیسات مکانیکی
- عملکرد حرارتی مناسب در صورت انتخاب صحیح ضخامت
- قابلیت استفاده در خطوط سرد و گرم متناسب با مشخصات محصول
- امکان اجرای تمیز و یکپارچه در بسیاری از پروژهها
- قابلیت استفاده در مسیرهای دارای زانو و تغییر جهت
با این حال، نباید صرفاً بر اساس نام «عایق الاستومریک» تصمیم گرفت. مشخصات فنی محصول، محدوده دمایی، ضخامت، کیفیت ساخت و سازگاری چسب و متعلقات باید بررسی شوند.
ضخامت مناسب عایق لوله موتورخانه چقدر است؟
یکی از پرتکرارترین سؤالات هنگام اجرای عایقکاری لوله ها این است که برای هر لوله چه ضخامت عایقی مناسب است. پاسخ این سؤال یک عدد ثابت برای تمام پروژهها نیست.
ضخامت به عواملی مانند قطر لوله، دمای سیال، دمای محیط، رطوبت نسبی و هدف طراحی عایق بستگی دارد. برای خطوط سرد، موضوع کنترل نقطه شبنم و جلوگیری از تعریق اهمیت ویژهای دارد؛ در حالی که برای خطوط گرم، میزان کاهش اتلاف حرارت و دمای سطح خارجی اهمیت بیشتری پیدا میکند.
بنابراین استفاده از یک ضخامت ثابت برای تمام خطوط موتورخانه بدون توجه به شرایط عملکردی، رویکرد دقیقی نیست.
عوامل مؤثر بر انتخاب ضخامت
پیش از سفارش عایق، اطلاعات زیر را مشخص کنید:
- قطر یا سایز لوله
- دمای کاری سیال
- حداقل و حداکثر دمای محیط
- رطوبت نسبی محیط
- نوع کاربرد خط
- شرایط نصب و دسترسی
- میزان حفاظت مکانیکی موردنیاز
- الزامات فنی پروژه
مراحل اصولی عایقکاری لوله ها در موتورخانه
اجرای عایق باید بعد از آمادهسازی مناسب مسیر لوله انجام شود. سطح لوله باید از آلودگی، چربی و رطوبت نامناسب پاک باشد و وضعیت پوشش ضدخوردگی یا رنگ آن نیز کنترل شود.
در مرحله بعد، عایق متناسب با قطر لوله و شرایط کاری انتخاب میشود. برش باید با دقت انجام شود تا اتصال قطعات بدون شکاف و تغییر شکل غیرضروری امکانپذیر باشد.
پس از نصب قسمتهای مستقیم، باید سراغ زانوها، سهراهیها و سایر نقاط پیچیده رفت. در این مرحله کیفیت برش و درزبندی اهمیت زیادی دارد.
در نهایت، تمام مسیر باید از نظر پیوستگی عایق، وضعیت درزها و آسیبهای احتمالی بررسی شود.
ترتیب پیشنهادی اجرای کار
- آمادهسازی و تمیزکاری سطح لوله
- بررسی وضعیت خوردگی و پوشش لوله
- اندازهگیری قطر و مشخصات مسیر
- انتخاب نوع و ضخامت عایق
- برش دقیق قطعات
- اجرای عایق روی قسمتهای مستقیم
- اجرای جزئیات زانوها و اتصالات
- آببندی و درزبندی محلهای موردنیاز
- کنترل نهایی مسیر
- اجرای پوشش محافظ در صورت نیاز

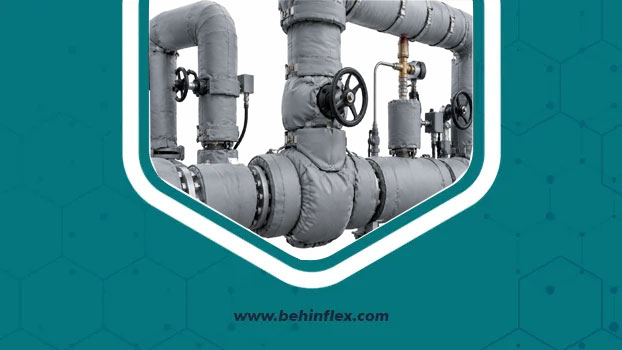

عایقکاری زانو، سهراهی و شیرآلات
یکی از مهمترین بخشهای عایقکاری لوله ها در موتورخانه، اجرای صحیح جزئیات است. قسمتهای مستقیم لوله معمولاً سادهتر هستند، اما در زانوها و سهراهیها احتمال ایجاد شکاف یا کاهش ضخامت عایق بیشتر است.
شیرآلات و فلنجها نیز باید بر اساس نیاز تعمیراتی و شرایط سیستم بررسی شوند. در برخی قسمتها ممکن است نیاز باشد عایق به شکلی اجرا شود که امکان دسترسی و سرویس تجهیزات حفظ شود.
نباید برای سادهتر شدن کار، تمام اتصالات را با برشهای نامنظم یا قطعات نامتناسب پوشاند. جزئیات باید بهگونهای طراحی و اجرا شوند که پیوستگی عملکرد عایق حفظ شود و در عین حال دسترسی موردنیاز برای نگهداری از بین نرود.
اهمیت درزبندی در خطوط سرد موتورخانه
در خطوط سرد، درزبندی یکی از حساسترین بخشهای اجرای عایق است. اگر بخار آب از مسیر درزها به داخل ساختار عایق نفوذ کند، احتمال کاهش عملکرد حرارتی و ایجاد مشکلات ناشی از رطوبت افزایش مییابد.
به همین دلیل، عایقکاری یک لوله سرد صرفاً به معنای قرار دادن عایق روی سطح لوله نیست. تمام درزها، محلهای برش و نقاط اتصال باید بهصورت پیوسته و اصولی اجرا شوند.
در خطوط سرد، هرچه شرایط محیط از نظر دما و رطوبت چالشبرانگیزتر باشد، اهمیت طراحی و اجرای صحیح لایه کنترل بخار بیشتر میشود.

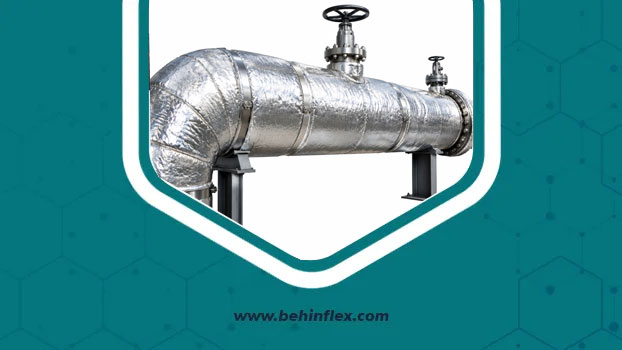

حفاظت از عایق لولههای موتورخانه
موتورخانه معمولاً محل عبور افراد، تعمیر تجهیزات و انجام عملیات سرویس است. به همین دلیل عایق ممکن است در معرض ضربه، فشار یا آسیب مکانیکی قرار گیرد.
اگر عایق در محیطی قرار دارد که احتمال آسیب مکانیکی بالاست، باید نوع حفاظت سطحی متناسب با شرایط پروژه در نظر گرفته شود. این حفاظت میتواند عمر مفید سیستم عایقکاری را افزایش دهد.
همچنین عایق نباید بهگونهای اجرا شود که دسترسی ضروری به شیرها، فلنجها و تجهیزات سرویسپذیر را مختل کند.
اشتباهات رایج در عایقکاری لوله های موتورخانه
انتخاب ضخامت بدون توجه به شرایط پروژه
استفاده از یک ضخامت ثابت برای تمام لولهها ممکن است با نیاز واقعی سیستم سازگار نباشد.
بیتوجهی به درزها
باز بودن درزهای عایق، مخصوصاً در خطوط سرد، میتواند عملکرد سیستم را کاهش دهد.
عایقکاری ناقص اتصالات
اگر فقط قسمت مستقیم لوله عایق شود، نقاط بدون عایق میتوانند به مسیرهای انتقال حرارت تبدیل شوند.
فشرده کردن عایق
فشار زیاد میتواند ضخامت مؤثر عایق را کاهش دهد و عملکرد حرارتی آن را تغییر دهد.
استفاده از چسب نامناسب
چسب باید با نوع عایق و شرایط کاری سازگار باشد. استفاده از ماده نامناسب میتواند کیفیت اتصال و دوام سیستم را کاهش دهد.
بیتوجهی به تعمیرات آینده
عایقکاری نباید به شکلی انجام شود که باز کردن و سرویس تجهیزات ضروری موتورخانه را غیرممکن یا بسیار دشوار کند.
چکلیست کنترل کیفیت عایقکاری موتورخانه
پیش از تحویل پروژه، این موارد را کنترل کنید:
-
نوع عایق با کاربرد خط سازگار است.
-
ضخامت عایق مطابق نیاز پروژه انتخاب شده است.
-
قطر داخلی عایق با لوله تناسب دارد.
-
سطح لوله پیش از نصب آماده شده است.
-
قسمتهای مستقیم بهصورت پیوسته عایق شدهاند.
-
زانوها و سهراهیها عایقکاری شدهاند.
-
درزهای عایق باز نماندهاند.
-
در خطوط سرد، پیوستگی کنترل بخار حفظ شده است.
-
عایق در اثر فشار یا نصب نامناسب له نشده است.
-
حفاظت مکانیکی موردنیاز اجرا شده است.
-
دسترسی به تجهیزات قابل سرویس حفظ شده است.
راهنمای خرید عایق برای موتورخانه مرکزی
قبل از خرید عایق، مشخصات تمام خطوط را جمعآوری کنید. خرید بر اساس متراژ تقریبی بدون در نظر گرفتن قطرهای مختلف میتواند باعث کمبود یا افزایش پرت مصالح شود.
بهتر است لیست خرید شامل قطر لوله، ضخامت موردنیاز و متراژ هر سایز باشد. برای زانوها و جزئیات نیز مقدار مناسب متعلقات اجرایی مانند چسب و نوار را در نظر بگیرید.
در زمان انتخاب عایق الاستومریک، مشخصات فنی محصول را با شرایط واقعی موتورخانه تطبیق دهید. برای پروژههای بزرگ، مشاوره فنی پیش از خرید میتواند از انتخاب نامناسب محصول یا ضخامت جلوگیری کند.
برای مشاهده محصولات و بررسی گزینههای موجود، میتوانید به فروشگاه بهین فلکس مراجعه کنید. بهین فلکس (behinflex) بهعنوان مرجع تخصصی عایقهای الاستومریک، امکان بررسی محصولات و استعلام قیمت را برای پروژههای تأسیساتی فراهم میکند.
عایقکاری لوله ها چقدر روی مصرف انرژی تأثیر دارد؟
میزان تأثیر عایقکاری به شرایط سیستم، اختلاف دمای سیال و محیط، مشخصات عایق، ضخامت، کیفیت نصب و مدت زمان کارکرد سیستم وابسته است. بنابراین نمیتوان بدون اطلاعات پروژه یک درصد ثابت برای صرفهجویی انرژی اعلام کرد.
اصل فنی روشن است: هرچه مقاومت حرارتی سیستم عایقکاری بیشتر و اجرای آن صحیحتر باشد، انتقال حرارت ناخواسته کاهش پیدا میکند.
در موتورخانههای مرکزی که تعداد زیادی خط بهطور مداوم در حال کار هستند، توجه به عایقکاری میتواند بخشی از رویکرد کلی مدیریت انرژی تأسیسات باشد.
نگهداری و بازرسی عایق موتورخانه
عایقکاری پس از اجرا نیز باید بهصورت دورهای بررسی شود. پارگی، جدا شدن درزها، آسیب مکانیکی یا نفوذ رطوبت میتواند عملکرد سیستم را کاهش دهد.
بازرسی بهتر است همزمان با سرویسهای دورهای موتورخانه انجام شود. در صورت مشاهده آسیب، اصلاح سریع آن معمولاً سادهتر از زمانی است که مشکل برای مدت طولانی باقی مانده باشد.
در خطوط سرد، مشاهده قطرات آب یا رطوبت غیرعادی روی سطح عایق میتواند نشانهای باشد که نیاز به بررسی وضعیت عایق و درزبندی دارد.
جمعبندی
عایقکاری لوله ها در موتورخانه مرکزی تنها یک اقدام تکمیلی نیست؛ بلکه بخشی از اجرای صحیح سیستم تأسیسات و کنترل انتقال حرارت محسوب میشود. در خطوط گرم، هدف اصلی کاهش اتلاف حرارت و حفظ دمای سیال است و در خطوط سرد، کنترل انتقال حرارت و جلوگیری از تشکیل شبنم اهمیت ویژهای دارد.
انتخاب عایق باید بر اساس قطر لوله، دمای کاری، شرایط محیط و نوع کاربرد انجام شود. عایق الاستومریک در بسیاری از پروژههای موتورخانه گزینهای کاربردی است، اما کیفیت محصول بهتنهایی کافی نیست و اجرای دقیق درزها، اتصالات و نقاط حساس نیز ضروری است.
برای انتخاب محصول مناسب، دریافت مشاوره و استعلام قیمت عایق الاستومریک، میتوانید مشخصات پروژه خود را با کارشناسان بهین فلکس (behinflex) بررسی کنید. برای مشاهده محصولات و دستهبندیهای مرتبط نیز به فروشگاه بهین فلکس مراجعه کنید.
سوالات متداول
۱. چرا لولههای موتورخانه باید عایق شوند؟
عایقکاری لوله ها برای کاهش انتقال حرارت، کاهش اتلاف انرژی و حفظ شرایط دمایی سیال انجام میشود. در خطوط سرد، جلوگیری از تشکیل شبنم نیز اهمیت زیادی دارد.
۲. بهترین عایق برای لولههای موتورخانه چیست؟
انتخاب عایق به دمای سیال، قطر لوله، شرایط محیط و نوع کاربرد بستگی دارد. عایق الاستومریک یکی از گزینههای رایج برای بسیاری از کاربردهای تأسیساتی است.
۳. آیا تمام لولههای موتورخانه به یک ضخامت عایق نیاز دارند؟
خیر. ضخامت باید بر اساس شرایط حرارتی خط، قطر لوله، دمای محیط و هدف عایقکاری تعیین شود.
۴. آیا شیرآلات و زانوهای موتورخانه هم باید عایق شوند؟
در بسیاری از کاربردها، عایقکاری صحیح اتصالات برای حفظ پیوستگی عملکرد سیستم ضروری است؛ اما نحوه اجرای آن باید با نیاز تعمیر و نگهداری تجهیزات هماهنگ باشد.
۵. چرا درزگیری عایق لوله آب سرد مهم است؟
در خطوط سرد، نفوذ بخار آب از درزهای عایق میتواند عملکرد عایق را کاهش داده و خطر رطوبت و تعریق را افزایش دهد. به همین دلیل پیوستگی لایه کنترل بخار اهمیت دارد.
