سرویس دورهای گرمایش از کف شامل چه مواردی است؟
گرمایش از کف یکی از سیستمهای کممصرف و راحت برای تأمین حرارت یکنواخت در ساختمان است؛ اما عملکرد پایدار آن به نصب صحیح و نگهداری اصولی وابسته است. برخلاف تصور رایج، لولههای مدفون در کف معمولاً نیاز به سرویس مستقیم و مداوم ندارند و تمرکز اصلی سرویس دورهای روی تجهیزات قابل دسترس مانند کلکتور، پمپ، شیرها، عملگرها، ترموستاتها، اتصالات و سیستم کنترل است. Uponor نیز تأکید میکند که لولههای مدار به دلیل قرارگیری در ساختار ساختمان و ماهیت مواد، معمولاً نیازمند تعمیر و نگهداری مستقیم نیستند، درحالیکه پمپها، شیرها و کنترلها باید مطابق دستورالعمل سازنده سرویس شوند.
هدف از سرویس دورهای فقط جلوگیری از خرابی نیست. بررسی منظم سیستم میتواند مشکلاتی مانند کاهش دبی، وجود هوا، افت فشار، نشتی، عملکرد نامناسب اکچویتورها و عدم بالانس مدارها را زودتر مشخص کند.
در نتیجه، اگر گرمایش از کف شما بهدرستی گرم نمیکند، یک اتاق سردتر از سایر اتاقهاست یا مصرف انرژی افزایش یافته، بهتر است قبل از افزایش دمای سیستم، وضعیت فنی آن بررسی شود.
سرویس دورهای گرمایش از کف چیست؟
سرویس دورهای مجموعهای از اقدامات پیشگیرانه برای اطمینان از عملکرد صحیح مدارهای گرمایش، تجهیزات هیدرولیکی و سیستم کنترل است.
در یک سیستم استاندارد، آب گرم از منبع حرارت به سمت کلکتور حرکت میکند و از طریق چند مدار به لولههای نصبشده در کف توزیع میشود. سپس آب برگشتی به سیستم بازمیگردد. کلکتور وظیفه توزیع و کنترل جریان مدارها را بر عهده دارد و میتواند به فلومتر، شیرهای تنظیم، شیر هواگیری، شیر تخلیه و اکچویتورها مجهز باشد.
بنابراین، وقتی از سرویس گرمایش از کف صحبت میکنیم، منظور فقط تمیز کردن لولهها نیست. بخش مهمی از سرویس مربوط به اطمینان از این است که آب با دبی مناسب و دمای صحیح در تمام مدارها گردش کند.
چرا سرویس گرمایش از کف اهمیت دارد؟
گرمایش از کف معمولاً زیر کف ساختمان نصب میشود و دسترسی مستقیم به لولهها دشوار است. به همین دلیل، تشخیص زودهنگام ایرادهای تجهیزات قابل دسترس اهمیت زیادی دارد.
سرویس منظم میتواند به شناسایی موارد زیر کمک کند:
- افت فشار مدار
- وجود هوا در سیستم
- گرفتگی یا آلودگی فلومترها
- کاهش دبی آب
- عملکرد نامناسب پمپ
- خرابی اکچویتور
- گیرکردن شیرها
- نشتی در اتصالات کلکتور
- تنظیم نبودن مدارها
- خطای ترموستات یا کنترلر
- افزایش غیرعادی مصرف انرژی
سرویس دورهای گرمایش از کف شامل چه مواردی است؟
یک سرویس کامل باید مجموعهای از بررسیهای مکانیکی، هیدرولیکی و الکتریکی را دربر بگیرد. نوع دقیق سرویس به طراحی سیستم، سن تجهیزات و دستورالعمل سازنده بستگی دارد.
1. بررسی ظاهری کلکتور
کلکتور مهمترین نقطه قابل دسترس برای بررسی مدارهای گرمایش از کف است. ابتدا وضعیت بدنه، اتصالات، شیرها، فلومترها و سایر اجزا باید بررسی شود.
وجود رطوبت، لکههای آب، خوردگی، رسوب یا تغییر رنگ در اطراف اتصالات میتواند نشانه وجود مشکل باشد.
در کلکتورهای استاندارد، اجزایی مانند فلومتر، شیر هواگیری، شیر تخلیه، شیرهای قطع و تنظیم و در برخی مدلها واحد اختلاط و اکچویتور وجود دارد.

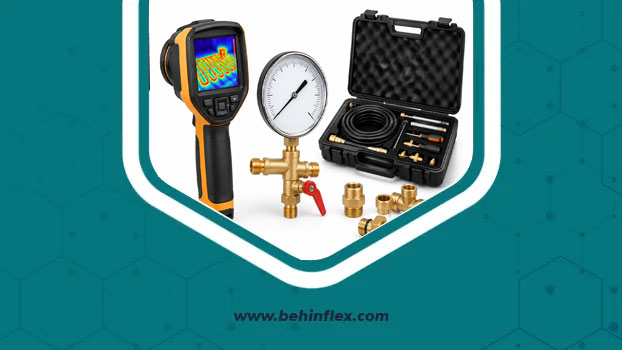

2. کنترل فشار سیستم
فشار مدار باید با توجه به طراحی سیستم و دستورالعمل سازنده بررسی شود. کاهش تدریجی فشار میتواند ناشی از هوا، نشتی یا مشکل در بخشهای دیگر مدار باشد.
البته نباید یک عدد فشار ثابت را برای تمام سیستمهای گرمایش از کف تجویز کرد؛ فشار مناسب به نوع سیستم، ارتفاع ساختمان، منبع حرارت و تجهیزات مورد استفاده وابسته است.
اگر فشار مرتباً کاهش پیدا میکند، صرفاً اضافه کردن آب راهحل نهایی نیست. علت افت فشار باید مشخص شود.

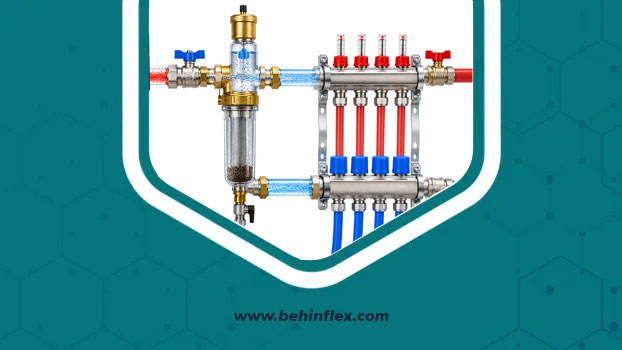

3. هواگیری مدارهای گرمایش از کف
وجود هوا در مدار میتواند گردش آب را مختل کند و باعث کاهش انتقال حرارت شود. یکی از نشانههای احتمالی وجود هوا، گرم نشدن یکنواخت مدار یا ایجاد صدای غیرعادی در سیستم است.
کلکتورهای گرمایش از کف معمولاً به تجهیزات هواگیری مجهز هستند. در سرویس، وضعیت هواگیری و عملکرد صحیح این قسمت باید بررسی شود. Uponor نیز هواگیری را در برنامه بررسی کامل سالانه سیستم قرار میدهد.
4. بررسی فلومترها
فلومترها میزان جریان هر مدار را نشان میدهند و برای بالانس هیدرولیکی اهمیت دارند.
اگر یکی از اتاقها سردتر از سایر فضاها باشد، ممکن است دبی مدار مربوط به آن کمتر از مقدار موردنیاز باشد. بنابراین فلومترها باید بررسی شوند و در صورت نیاز، تنظیم مدارها توسط فرد متخصص انجام شود.
تمیز بودن فلومتر نیز مهم است؛ زیرا رسوبات میتوانند خوانش یا عملکرد آن را مختل کنند. سرویس کامل سالانه در توصیههای Uponor شامل تمیز کردن فلومترها نیز میشود.
5. بررسی پمپ سیرکولاتور
پمپ وظیفه ایجاد گردش آب در مدار را بر عهده دارد. کاهش عملکرد پمپ میتواند موجب افت دبی و توزیع نامناسب حرارت شود.
در سرویس پمپ معمولاً موارد زیر بررسی میشوند:
- صدای کارکرد
- لرزش غیرعادی
- وضعیت اتصالات
- تنظیمات سرعت یا حالت کاری
- عملکرد صحیح گردش آب
- وجود هوا در پمپ
- نشانههای نشتی
اگر پمپ با صدای غیرعادی کار میکند یا برخی مدارها بهدرستی گرم نمیشوند، افزایش دمای آب بدون بررسی پمپ میتواند مشکل را پنهان کند، نه اینکه آن را برطرف کند.
6. بررسی شیرهای اختلاط و کنترل دما
در بسیاری از سیستمها، آب منبع حرارت ممکن است دمای بالاتری از دمای مناسب مدار کف داشته باشد. واحد اختلاط برای تنظیم دمای آب ورودی به مدار گرمایش از کف استفاده میشود.
بررسی عملکرد شیر اختلاط، سنسورها و کنترلر مربوط به آن از بخشهای مهم سرویس است. برخی گروههای پمپ گرمایش از کف نیز به شیر اختلاط و کنترل دمای مدار ثانویه مجهز هستند.
بررسی ترموستات و سیستم کنترل
ترموستات اتاق اطلاعات دمای محیط را به سیستم کنترل منتقل میکند. اگر ترموستات، کنترلر یا سیمکشی عملکرد صحیحی نداشته باشد، ممکن است مدار مربوطه باز یا بسته نماند.
در سرویس باید واکنش سیستم به فرمان ترموستات بررسی شود.
برای مثال، زمانی که دمای اتاق پایینتر از مقدار تنظیمشده است، باید مشخص شود که آیا فرمان گرمایش صادر میشود و آیا اکچویتور مدار مربوطه واکنش مناسبی نشان میدهد یا خیر.
بررسی اکچویتورها
اکچویتورهای نصبشده روی کلکتور وظیفه باز و بسته کردن مدارها را بر اساس فرمان سیستم کنترل بر عهده دارند.
خرابی یک اکچویتور میتواند باعث شود یک اتاق گرم نشود، درحالیکه سایر اتاقها عملکرد طبیعی دارند.
به همین دلیل، تست عملکرد تکتک زونها و تطبیق آن با ترموستات مربوطه، بخشی مهم از سرویس دورهای است. کلکتورهای گرمایش از کف میتوانند به اکچویتورهایی مجهز باشند که هر مدار را بر اساس فرمان ترموستات کنترل میکنند.
کنترل دمای رفت و برگشت
دمای آب رفت و برگشت اطلاعات ارزشمندی درباره عملکرد سیستم ارائه میکند.
اگر اختلاف دمای رفت و برگشت با شرایط طراحی سیستم مطابقت نداشته باشد، ممکن است موضوعاتی مانند دبی نامناسب، تنظیم نبودن مدارها، عملکرد پمپ یا تنظیمات کنترل دما نیاز به بررسی داشته باشند.
نکته مهم این است که افزایش دمای رفت همیشه راهحل مشکل گرمایش نیست. سیستم باید در محدوده طراحی خود کار کند و هر تغییر دما باید بر اساس شرایط واقعی ساختمان و تجهیزات انجام شود.
بالانس هیدرولیکی در سرویس گرمایش از کف
بالانس هیدرولیکی یعنی توزیع جریان آب بین مدارها بهگونهای که هر ناحیه متناسب با نیاز حرارتی خود جریان دریافت کند.
فرض کنید یک خانه چهار مدار گرمایش از کف دارد. اگر مدار مربوط به پذیرایی جریان بسیار بیشتری نسبت به اتاق خواب دریافت کند، ممکن است پذیرایی بیش از حد گرم و اتاق خواب سرد بماند.
فلومترهای کلکتور برای مشاهده و تنظیم جریان مدارها کاربرد دارند. در طراحیهای مختلف، روش بالانس و مقادیر جریان باید بر اساس محاسبات پروژه تعیین شود.
آیا مدارهای گرمایش از کف نیاز به شستوشو دارند؟
پاسخ به این سؤال به وضعیت سیستم بستگی دارد. شستوشوی مدار نباید بهصورت بیدلیل و بدون تشخیص انجام شود.

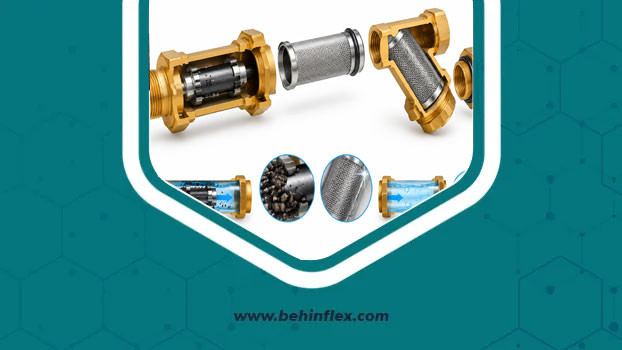

در سیستمهای قدیمی، اگر رسوب یا آلودگی باعث کاهش دبی شده باشد، شستوشوی مدارها میتواند بخشی از فرآیند سرویس باشد. Uponor نیز برای سیستمهای قدیمی توصیه میکند در صورت وجود تجمع رسوب، مدار با آب تمیز شستوشو شود.
فرآیند شستوشو باید توسط متخصص و با تجهیزات مناسب انجام شود. REHAU نیز در دستورالعمل نصب خود فرآیند شستوشوی مدارها را بهصورت جداگانه برای هر مدار توضیح داده و بر خارج کردن هوا و اطمینان از شفاف شدن جریان آب تأکید میکند.
چه زمانی شستوشوی مدار ضروریتر میشود؟
موارد زیر میتوانند نیاز به بررسی برای شستوشو را مطرح کنند:
- افت محسوس دبی
- کاهش عملکرد یک یا چند مدار
- وجود آلودگی یا رسوب در سیستم
- سابقه تعمیرات هیدرولیکی
- ورود آلودگی هنگام پر کردن یا تعمیر سیستم
- قدیمی بودن سیستم همراه با کاهش عملکرد
در مقابل، اگر سیستم سالم و پایدار است، شستوشوی مکرر بدون دلیل فنی ضرورت ندارد.
جدول چکلیست سرویس دورهای گرمایش از کف
| بخش سیستم | مورد بررسی | تناوب پیشنهادی |
|---|---|---|
| کلکتور | نشتی، اتصالات و وضعیت ظاهری | دورهای |
| فلومترها | تمیزی و میزان جریان | سالانه یا هنگام افت عملکرد |
| فشار مدار | کنترل فشار و افت احتمالی | دورهای |
| هواگیری | وجود هوا و عملکرد هواگیر | سالانه / هنگام بروز مشکل |
| پمپ | صدا، لرزش و گردش آب | سالانه |
| اکچویتورها | باز و بسته شدن مدارها | سالانه |
| ترموستات | فرماندهی و سنجش دما | سالانه |
| شیر اختلاط | کنترل دمای مدار | سالانه |
| مدارها | دبی و بالانس | هنگام سرویس یا افت عملکرد |
| شستوشو | بررسی رسوب و آلودگی | در صورت نیاز |
| اتصالات | نشتی و آببندی | دورهای |
این جدول یک برنامه عمومی نگهداری است و برنامه نهایی باید با دستورالعمل سازنده تجهیزات و شرایط پروژه تطبیق داده شود.
بهترین زمان برای سرویس دورهای گرمایش از کف چه زمانی است؟
بهطور عملی، اواخر تابستان یا ابتدای فصل سرد زمان مناسبی برای بررسی سیستم است؛ زیرا پیش از شروع کار مداوم سیستم در فصل گرمایش، فرصت کافی برای رفع ایرادات وجود دارد.
بااینحال، سرویس نباید فقط زمانی انجام شود که سیستم خراب شده باشد. بررسی پیشگیرانه میتواند احتمال مواجهه با مشکل در سردترین روزهای سال را کاهش دهد.
Uponor در یکی از راهنماهای خدماتی خود، بررسی کامل سالانه را شامل هواگیری، تمیز کردن فلومترها، بررسی فشار هیدرولیکی، تنظیم اختلاف دمای کلکتور و بررسی اتصالات الکتریکی و الکترونیکی معرفی میکند.
تفاوت سرویس سالانه و تعمیر گرمایش از کف
سرویس دورهای یک اقدام پیشگیرانه است، اما تعمیر زمانی انجام میشود که یک قطعه یا بخش از سیستم دچار خرابی شده باشد.
برای مثال، بررسی سالانه اکچویتور برای اطمینان از عملکرد صحیح آن سرویس محسوب میشود؛ اما تعویض اکچویتور سوخته تعمیر است.
به همین شکل، بررسی نشتی کلکتور سرویس محسوب میشود، ولی تعویض یک اتصال معیوب یا رفع نشتی، تعمیر است.
این تفاوت مهم است، زیرا هدف سرویس دورهای شناسایی ایرادها پیش از تبدیل شدن آنها به خرابی جدی است.
اشتباهات رایج در سرویس گرمایش از کف
افزایش دمای آب به جای پیدا کردن علت مشکل
اگر یک اتاق سرد است، اولین اقدام نباید الزاماً افزایش دمای آب باشد. ممکن است دبی مدار پایین باشد یا اکچویتور عملکرد صحیحی نداشته باشد.
تنظیم خودسرانه فلومترها
فلومترها بخشی از فرآیند بالانس سیستم هستند. تغییر تصادفی تنظیمات میتواند تعادل بین مدارها را برهم بزند.
بیتوجهی به افت فشار
اگر فشار سیستم مرتباً کاهش پیدا میکند، باید علت آن بررسی شود. اضافه کردن مکرر آب بدون تشخیص علت میتواند مشکل اصلی را پنهان کند.
شستوشوی غیرضروری
شستوشوی مدار باید بر اساس وضعیت سیستم و تشخیص فنی انجام شود، نه صرفاً بهعنوان یک اقدام اجباری در هر سرویس.
دستکاری تجهیزات برقی توسط افراد غیرمتخصص
اکچویتورها، کنترلرها و سیمکشی سیستم باید با رعایت الزامات ایمنی بررسی شوند. در سیستمهای دارای برق شهر، تعمیرات و بررسی الکتریکی باید توسط فرد واجد صلاحیت انجام شود.
راهنمای خرید عایق برای سیستمهای گرمایشی
اگر در فرآیند سرویس یا اصلاح سیستم گرمایش با موضوع اتلاف حرارت مواجه شدید، بررسی عایقکاری لولهها و اجزای تأسیسات نیز اهمیت دارد.
عایق الاستومریک میتواند برای کاربردهای مختلف تأسیساتی مورد استفاده قرار گیرد، اما انتخاب محصول باید بر اساس دمای کاری، ضخامت، قطر لوله، شرایط محیطی، مقاومت در برابر رطوبت و مشخصات فنی انجام شود.
در زمان خرید فقط به قیمت هر متر عایق توجه نکنید. ضخامت و مشخصات حرارتی محصول مستقیماً در عملکرد عایق اثرگذار است.
برای بررسی انواع عایقهای الاستومریک، دریافت مشخصات فنی و استعلام قیمت میتوانید به فروشگاه تخصصی بهین فلکس (behinflex) مراجعه کنید. انتخاب محصول مناسب برای لولهها و تجهیزات تأسیساتی بهتر است بر اساس شرایط واقعی پروژه و با مشاوره تخصصی انجام شود.
برای مشاهده محصولات و دستهبندیهای مرتبط، میتوانید فروشگاه بهین فلکس را بررسی کنید.
چکلیست سریع سرویس قبل از شروع فصل سرما
قبل از فعال کردن طولانیمدت گرمایش از کف، این موارد را بررسی کنید:
-
فشار سیستم بررسی شده است.
-
اطراف کلکتور نشتی ندارد.
-
فلومترها وضعیت عادی دارند.
-
مدارها هواگیری شدهاند.
-
پمپ بدون صدای غیرعادی کار میکند.
-
تمام ترموستاتها فرمان صحیح میدهند.
-
اکچویتورهای مدارها فعال میشوند.
-
دمای رفت و برگشت بررسی شده است.
-
مدارها از نظر بالانس بررسی شدهاند.
-
شیر اختلاط عملکرد صحیح دارد.
-
در سیستمهای قدیمی، وضعیت رسوب و نیاز به شستوشو بررسی شده است.
-
عایقکاری بخشهای در دسترس تأسیسات بررسی شده است.
چه زمانی باید سرویس را به متخصص بسپاریم؟
برخی اقدامات ساده مانند بررسی ظاهری یا مشاهده دمای ترموستات را میتوان توسط کاربر انجام داد، اما دستکاری کلکتور، شیرهای تنظیم، اتصالات، پمپ و تجهیزات برقی نیازمند دانش فنی است.
اگر فشار سیستم مرتباً افت میکند، یک مدار گرم نمیشود، نشتی مشاهده میشود یا پمپ و شیرها عملکرد غیرطبیعی دارند، بهتر است سیستم توسط تکنسین متخصص بررسی شود.
همچنین در صورت نیاز به شستوشوی مدار یا بالانس دقیق هیدرولیکی، استفاده از تجهیزات مناسب و اجرای فرآیند طبق دستورالعمل سیستم اهمیت دارد. REHAU نیز فرآیند شستوشوی مدار را بهصورت مرحلهای و با کنترل جریان آب و خروج هوا تعریف میکند.
جمعبندی
سرویس دورهای گرمایش از کف مجموعهای از اقدامات پیشگیرانه برای حفظ عملکرد صحیح سیستم است و فقط به شستوشوی لولهها محدود نمیشود. بررسی کلکتور، فشار، هواگیری، فلومترها، پمپ، شیر اختلاط، اکچویتورها، ترموستاتها، دمای رفت و برگشت و بالانس مدارها از مهمترین بخشهای آن هستند.
در سیستمهای قدیمی یا دارای افت عملکرد، شستوشوی مدار نیز ممکن است لازم باشد؛ اما این کار باید بر اساس تشخیص فنی انجام شود. از سوی دیگر، لولههای مدفون معمولاً به سرویس مستقیم دورهای نیاز ندارند و تمرکز سرویس باید روی تجهیزات قابل دسترس و کنترل عملکرد سیستم باشد.
در کنار سرویس مکانیکی و هیدرولیکی، بررسی عایقکاری تأسیسات نیز میتواند بخشی از ارزیابی کلی سیستم باشد. انتخاب عایق مناسب باید بر اساس مشخصات فنی پروژه انجام شود.
برای خرید عایقهای الاستومریک و دریافت مشاوره تخصصی درباره انتخاب محصول، بهین فلکس (behinflex) بهعنوان مجموعه تخصصی این حوزه میتواند مرجع مناسبی برای بررسی محصولات، مشخصات فنی و استعلام قیمت باشد. برای مشاهده محصولات و دستهبندیهای مرتبط، به فروشگاه بهین فلکس مراجعه کنید.
سوالات متداول درباره سرویس دورهای گرمایش از کف
1. سرویس دورهای گرمایش از کف هر چند وقت یکبار انجام شود؟
برای بسیاری از سیستمها، بررسی کامل سالانه یک برنامه مناسب است؛ بااینحال تناوب دقیق باید بر اساس طراحی، سن سیستم، دستورالعمل سازنده و شرایط بهرهبرداری تعیین شود. Uponor نیز بررسی کامل سالانه را توصیه کرده است.
2. آیا لولههای گرمایش از کف نیاز به سرویس دارند؟
معمولاً لولههای مدفون نیاز به سرویس مستقیم ندارند و تمرکز اصلی روی کلکتور، پمپ، شیرها، کنترلها و اتصالات است. در صورت افت عملکرد یا آلودگی، شستوشوی مدار میتواند بررسی شود.
3. آیا گرمایش از کف باید شستوشو شود؟
خیر، شستوشو برای تمام سیستمها بهصورت دورهای و اجباری نیست. در سیستمهای قدیمی یا دارای رسوب و افت دبی، شستوشو ممکن است ضرورت پیدا کند.
4. چرا یک اتاق با وجود روشن بودن گرمایش از کف سرد است؟
علت میتواند کمبود دبی، هوا در مدار، بالانس نبودن، خرابی اکچویتور، مشکل ترموستات یا ایراد پمپ باشد. پیش از افزایش دمای آب، این موارد باید بررسی شوند.
5. آیا سرویس گرمایش از کف باعث کاهش مصرف انرژی میشود؟
سرویس بهخودیخود مصرف انرژی را تضمین نمیکند، اما شناسایی مشکلاتی مانند افت دبی، بالانس نامناسب، عملکرد نادرست کنترلها و اتلاف حرارت میتواند به بهبود عملکرد سیستم کمک کند.
6. آیا عایقکاری در سرویس گرمایش از کف بررسی میشود؟
در یک ارزیابی کامل تأسیسات، بررسی وضعیت عایق بخشهای قابل دسترس میتواند مفید باشد. نوع و ضخامت عایق باید متناسب با دمای کاری، محل نصب و مشخصات فنی پروژه انتخاب شود.
