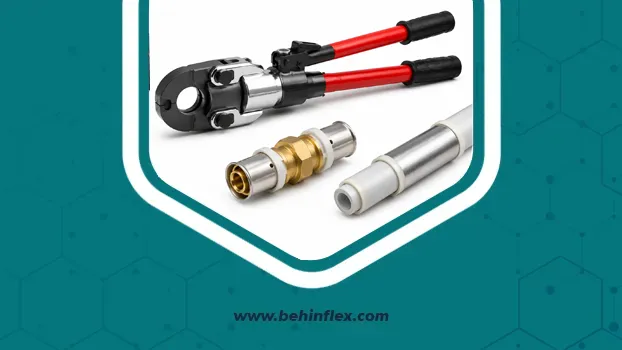

تشخیص و ترمیم نشتی لوله در سیستم گرمایش از کف امروزه بدون تخریب کلی و با استفاده از دوربینهای حرارتی (ترموویژن)، تست فشار هیدرواستاتیک و دستگاههای آکوستیک انجام میشود. پس از مکانیابی دقیق نقطه افت فشار، تنها یک یا دو تایل کف باز شده و لوله آسیبدیده (پنجلایه یا PEX) با اتصالات پرسی یا کوپلی برنجی استاندارد آببندی میگردد. استفاده از عایقهای حرارتی تخصصی در بستر لولهها مانع از هدررفت انرژی و استهلاک زودرس مدار گرمایشی میشود.
چالش نشتی در سیستمهای گرمایشی پنهان
سیستم گرمایش از کف یکی از لوکسترین، یکنواختترین و کممصرفترین شیوههای انتقال حرارت در سازههای مدرن است. با این وجود، دفن بودن صددرصدی لولهها زیر ملات سیمان، سرامیک یا پارکت، هنگام بروز افت فشار ناگهانی یا نشتی، به کابوسی بزرگ برای کارفرمایان تبدیل میشود. تصور تخریب کل کف ساختمان برای پیدا کردن یک سوراخ میکروسکوپی در لوله، تصوری قدیمی و منسوخ است.
در مهندسی مدرن تاسیسات، عیبیابی و تعمیرات به سمت روشهای غیرمخرب (NDT) حرکت کرده است. در این مقاله مرجع، به صورت مرحلهبهمرحله فرآیند شناسایی افت فشار، تجهیزات تخصصی مکانیابی بدون تخریب، تکنیکهای استاندارد ترمیم لولههای پنجلایه و پکس و نقش عایقکاری محافظتی را بررسی خواهیم کرد.
نشانههای هشداردهنده نشتی در سیستم گرمایش از کف
پیش از اقدام به تعمیر، باید علائم اولیه شکست هیدرولیکی مدار را شناسایی کرد. سیستم به ندرت دچار پارگی ناگهانی میشود؛ اغلب نشتیها به صورت میکرو-درز آغاز میگردند.
- افت مداوم بار پکیج یا فشار مانومتر: کاهش مکرر فشار مدار بسته (زیر ۱ بار) و نیاز پیوسته به باز کردن شیر پرکن پکیج.
- ایجاد لکههای رطوبتی و شوره روی درز سرامیکها یا دیوارها: نمزدگی در نقاطی که عبور لوله از آنجا انجام شده است.
- بادکردگی یا تغییر رنگ پارکت و لمینت: ایجاد اعوجاج در متریال کفپوش چوبی ناشی از تجمع بخار آب گرم.
- گرم نشدن یک یا چند زون مشخص: ورود هوا به مدار آسیبدیده و اختلال در گردش آب گرم توسط پمپ سیرکولاتور.
- کارکرد پیوسته پمپ و افزایش تصاعدی قبض گاز: هدررفت پیوسته سیال ناقل حرارت و ناتوانی سیستم در رسیدن به دمای ستپوینت.
تکنیکهای مدرن تشخیص محل نشتی بدون تخریب گسترده
برای یافتن نقطه دقیق خرابی لوله در سیستم گرمایش از کف، دیگر نیازی به تیشه و چکش نیست. مهندسان تاسیسات از تکنولوژیهای پیشرفته برای هدفگیری سانتیمتری نقطه آسیب استفاده میکنند:
[سیستم تحت تست فشار] ➔ [اسکن سطح با ترموویژن / گاز هلیوم] ➔ [مکانیابی نقطه شکست] ➔ [تخریب موضعی تکتایل]
۱. عیبیابی با دوربینهای حرارتی (Thermovision)

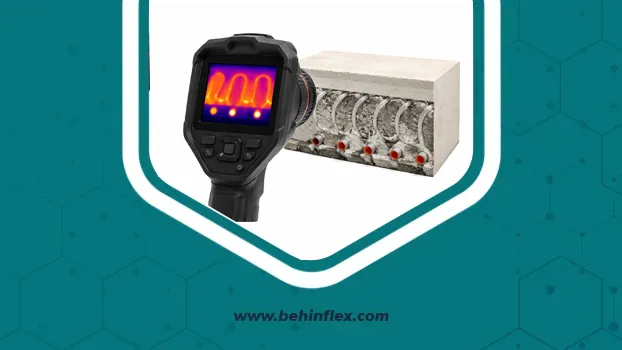

دوربینهای مادون قرمز با ثبت امواج حرارتی، الگوی دقیق لولهکشی زیر کف را ترسیم میکنند. در محل نشتی، به دلیل خروج آب گرم و انباشت آن در زیر لایه نهایی، یک “هاله حرارتی نامنظم” (Heat Plume) با دمای بالاتر نسبت به خطوط مستقیم لوله نمایان میشود.

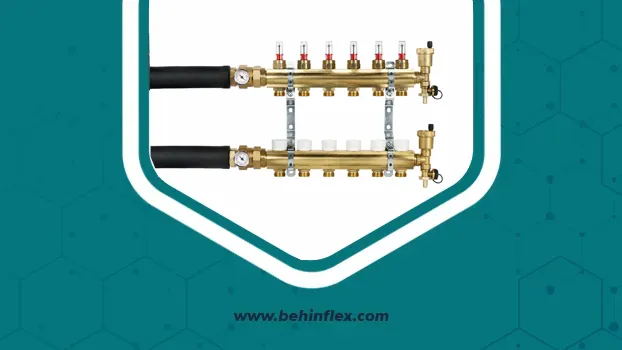

۲. تست هیدرواستاتیک و ایزولاسیون کلکتور
ابتدا تمام شیرهای رفت و برگشت کلکتور بسته میشوند. سپس هر لوپ گرمایشی به صورت مجزا زیر فشار تست (معمولاً ۴ تا ۶ بار) قرار میگیرد. لوپی که در مدتزمان معین افت فشار نشان دهد، به عنوان زون آسیبدیده تفکیک میشود تا شعاع جستجو به حداقل برسد.
۳. نشتیابهای آکوستیک (الکترواکوستیک)
میکروفونهای زمینی حساس به ارتعاش، صدای فرکانسیک خروج آب پرفشار از جداره لوله را تقویت کرده و محل شکستگی را با دقت بالا مشخص میکنند.
۴. روش گاز نیتروژن-هلیوم (Tracer Gas)
در صورت وجود نشتیهای بسیار ریز، مدار از آب خالی شده و با گاز بیخطر هلیوم یا مخلوط نیتروژن-هیدروژن تحت فشار قرار میگیرد. سنسورهای گازسنج از روی درزها، سریعترین نقطه نشت مولکولهای ریز گاز را ردیابی میکنند.
جدول مقایسهای روشهای نشتیابی لوله گرمایش از کف
| روش نشتیابی | میزان دقت مکانی | نیاز به تخلیه آب مدار | هزینه اجرا | مناسب برای |
|---|---|---|---|---|
| دوربین حرارتی (ترموویژن) | بسیار بالا (خطای کمتر از ۵ سانتیمتر) | خیر (سیستم باید گرم باشد) | متوسط | نشتیهای متوسط تا شدید در فصول سرد |
| دستگاه الکترواکوستیک | بالا (بستگی به جنس کف دارد) | خیر | اقتصادی | سیستمهای تحت فشار بالا با نویز محیطی کم |
| گاز ردیاب (Tracer Gas) | فوقالعاده بالا (در حد میلیمتری) | بله | نسبتاً بالا | نشتیهای میکروسکوپی و افت فشارهای پنهان |
| تخریب سنتی و تجربی | غیرقابل اتکا و حدسی | خیر | بسیار بالا (خسارت جانبی) | منسوخ شده و غیرتوصیه |
