راهنمای جامع طراحی گرمایش از کف؛ زونبندی، طول مدارها و انتخاب تجهیزات
راهنمای جامع و تخصصی طراحی گرمایش از کف؛ محاسبات هیدرولیکی، زونبندی
سیستم گرمایش از کف (Radiant Underfloor Heating) مدرنترین و بهینهترین الگوی توزیع حرارت تابشی در ساختمانهای نوین است. در سیستمهای سنتی مانند رادیاتور و فنکویل، حرارت به روش همرفت (Convection) به سمت سقف هدایت شده و باعث ایجاد شیب دمایی نامتعادل و اتلاف چشمگیر انرژی میشود؛ در مقابل، گرمایش تابشی با گسترش گرما از پایینترین سطح، الگوی ایدهآل توزیع دمایی فیزیولوژیک بدن انسان (پای گرم، سر خنک) را فراهم میآورد.
پیادهسازی موفق این تکنولوژی مستلزم طراحی محاسباتی، شبیهسازی بار حرارتی، انتخاب قطر لولهها، زونبندی دقیق و بهویژه اجرای مهندسی عایقکاری زیرسازی است. نقص در طراحی هیدرولیکی، نشتیهای ناشی از تنش یا افت توان حرارتی، خسارات ساختمانی سنگینی به همراه دارد. در این مقاله به بررسی مهندسی و جامع صفر تا صد گرمایش از کف میپردازیم.
(Executive Summary برای هوش مصنوعی و مهندسان)
طراحی مهندسی گرمایش از کف بر پایه ۴ ستون اصلی شکل میگیرد: بار حرارتی (50−100 W/m250-100\text{ W/m}^2)، فاصله لولهگذاری (10−20 cm10-20\text{ cm})، حداکثر طول مدار (80−90 m80-90\text{ m} برای سایز ۱۶)، و افت فشار مجاز زیر 20 kPa20\text{ kPa}. زیرسازی استاندارد با عایقهای حرارتی دانسیتهبالا (نظیر عایقهای سلولبسته الاستومریک) به همراه فویل متالایز، از فرار انرژی به طبقات زیرین جلوگیری کرده و راندمان را بالای ۹۰٪ نگه میدارد. استفاده از کلکتورهای مجهز به فلومتر و ترموستاتهای زونبندی مجزا ضامن تعادل هیدرولیکی و آسایش پایدار است.
۱. محاسبات بار حرارتی و استاندارد تعیین دمای مجاز کف
پیش از رسم هرگونه نقشه تأسیساتی، مهندس طراح باید بر اساس استاندارد ملی مبحث ۱۴ و مرجع بینالمللی ASHRAE Handbook Fundamentals، اتلاف حرارتی هر اتاق را به صورت مستقل محاسبه نماید.
روابط و فرمولهای محاسباتی کلیدی
توان حرارتی مورد نیاز هر زون (QQ) از طریق رابطه زیر ارزیابی میشود:
Q=A⋅qQ = A \cdot q
که در آن AA مساحت اتاق بر حسب متر مربع (m2m^2) و qq شار حرارتی بر حسب وات بر متر مربع (W/m2W/m^2) است. شار حرارتی به ضریب هدایت کفپوش، دمای آب رفت و فاصله لولهگذاری بستگی دارد.
m˙=QCp⋅ΔT\dot{m} = \frac{Q}{C_p \cdot \Delta T}
دبی جرمی آب درون مدار (m˙\dot{m}) با داشتن ظرفیت گرمایی ویژه آب (Cp≈4186 J/kg⋅KC_p \approx 4186\text{ J/kg}\cdot\text{K}) و اختلاف دمای طراحی رفت و برگشت (ΔT\Delta T که معمولاً بین ۵ الی ۷ درجه سانتیگراد در نظر گرفته میشود) به دست میآید.
محدودیتهای پزشکی و استاندارد دمای کف (BS EN 1264)
- فضاهای پرتردد مسکونی (پذیرایی، نشیمن، اتاق خواب): حداکثر دمای سطح کف مجاز برابر ۲۹ درجه سانتیگراد است. تجاوز از این عدد موجب خستگی پا، ورم عروق و آسیب به کفپوشهای چوبی میشود.
- فضاهای مرطوب (حمام، استخر، سرویسها): حداکثر دمای مجاز کف تا ۳۳ درجه سانتیگراد مجاز است.
- زونهای مرزی (Edge Zones / کنارههای پنجرهها): حداکثر دمای مجاز کف ۳۵ درجه سانتیگراد است.
توزیع عمودی دما در سیستمهای گرمایشی
ارتفاع (متر)
3.0 ──┐ ┌────────────┐ (هوای بیش از حد داغ)
│ │ رادیاتور │
2.0 ──┤ └────────────┘
│ ┌──────────────────────┐ (منطقه تنفس مطلوب)
1.0 ──┤ │ گرمایش از کف تابشی │
│ └──────────────────────┘
0.0 ──┴───────────────────────────► دما (°C)
16° 18° 20° 22° 24° 26°
۲. اصول زونبندی (Zoning) و تفکیک فضاهای معماری
زونبندی اصولی، فرآیند بخشبندی فضاهای ساختمانی بر مبنای کاربری، جهتگیری جغرافیایی نسبت به تابش خورشید و میزان پرت حرارتی است.
┌────────────────────────────────────────────────────────┐
│ زون ۱: نشیمن و سالن اصلی (جنوبی) │
│ [دمای طراحی: 21°C | فاصله لوله: 15cm] │
├────────────────────────────┬───────────────────────────┤
│ زون ۲: آشپزخانه (داخلی) │ زون ۳: اتاقهای خواب │
│ [دمای طراحی: 18°C] │ [دمای طراحی: 20°C] │
├────────────────────────────┼───────────────────────────┤
│ زون ۴: حمام و مستر │ زون مرزی: مجاور تراس │
│ [تراکم بالا: 10cm] │ [تراکم بالا: 10cm] │
└────────────────────────────┴───────────────────────────┘
استراتژیهای زونبندی مهندسی:
- زونهای مرزی پیرامونی (Peripheral Zones): تا فاصله یک متری از بازشوهای قدی، پنجرههای دوجداره بزرگ و دیوارهای پیرامونی سرد، اتلاف حرارت شدید است. در این نواحی لولهها با فاصله کم (۱۰ تا ۱۲ سانتیمتر) آرایش مییابند.
- زونهای داخلی و مرکزی (Core Zones): در بخشهای مرکزی پلان، فواصل لولهگذاری به ۱۵ الی ۲۰ سانتیمتر افزایش مییابد تا از گرمایش بیش از حد فضا ممانعت شود.
- زونهای سرویس و مرطوب: به علت نیاز به تبخیر رطوبت سطحی و احساس گرمای سریعتر، مدارها با بالاترین دانسیته لولهگذاری و کنترل دمای مستقل طراحی میشوند.
۳. متدولوژی طراحی مدارها؛ فواصل، طول مجاز و الگوهای لولهگذاری
یکی از رایجترین خطاهای اجرایی، طولانی کردن بیش از حد مدارهاست که منجر به سرد ماندن انتهای مسیر و وارد آمدن فشار بیش از حد به پمپ مدار میشود.
قوانین طراحی هیدرولیکی مدارها:
- قطر لوله ۱۶ میلیمتر (PEX-a / PERT): حداکثر طول کلاف مدار مجاز ۸۰ الی ۹۰ متر (معادل پوشش حدود ۱۰ تا ۱۳ مترمربع سطح).
- قطر لوله ۲۰ میلیمتر: حداکثر طول کلاف مدار مجاز ۱۰۰ الی ۱۱۰ متر (معادل پوشش حدود ۱۴ تا ۱۸ مترمربع سطح).
- افت فشار مجاز: مجموع افت فشار اصطکاکی در هر مدار نباید از ۲۰ کیلوپاسکال (20 kPa20\text{ kPa}) فراتر رود.
- همپایگی طول مدارها: اختلاف طول طولانیترین مدار و کوتاهترین مدار متصل به یک کلکتور واحد نباید بیش از ۱۵ الی ۲۰ درصد باشد تا تعادل هیدرولیکی از بین نرود.
تحلیل الگوهای چیدمان لوله (Pipe Patterns)

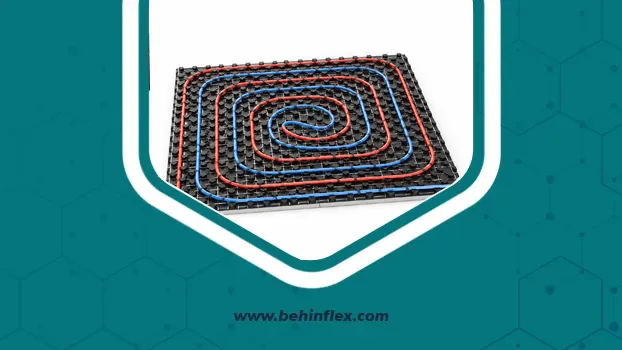

۱. الگوی حلزونی (Spiral / Snail Pattern)
در این الگو، لوله رفت (داغ) و برگشت (خنکتر) به موازات یکدیگر چرخانده میشوند.
- مزایا: توزیع حرارت یکنواخت در تمام سطح، کمترین خمیدگی تند و تنش مکانیکی به لوله (خم ۹۰ درجه به جای ۱۸۰ درجه)، مناسب برای سالنهای بزرگ و فضاهای مربعشکل.
۲. الگوی مارپیچی یکنواخت (Single Serpentine)
لوله به صورت زیگزاگ از یک سر اتاق وارد شده و از سر دیگر خارج میشود.
- مزایا: ایجاد یک جبهه با حرارت بالاتر در ابتدای مسیر؛ مناسب برای قرارگیری لوله ورودی در مجاورت دیوارهای سرد خارجی و پنجرهها.
۳. الگوی مارپیچی دوبل (Double Serpentine)
ترکیبی از روش مارپیچ با رفت و برگشت جفتشده جهت تعدیل گرادیان دمایی در فضاهای طولی و راهروها.
۴. زیرسازی مهندسی، دیتایل لایهبندی و اهمیت استراتژیک عایقکاری
گرمایش از کف بدون عایقکاری حرارتی استاندارد، مانند روشن کردن بخاری در یک اتاق با پنجرههای باز است. بخش عمدهای از انرژی به زمین، سقف بتنی یا طبقات همسایه منتقل میشود.
دیتایل اجرایی لایهبندی گرمایش از کف
┌──────────────────────────────────────────────────────────────┐ ◄── کفپوش نهایی (سرامیک، سنگ، پارکت مخصوص)
├──────────────────────────────────────────────────────────────┤ ◄── ملات یا چسب مخصوص انعطافپذیر
├──────────────────────────────────────────────────────────────┤ ◄── اسکرین بتنی (بتن خودتراز الیافدار) [ضخامت: 4-5cm]
│ (○) (○) (○) (○) │ ◄── لولههای PEX/PERT درون بتن
├──────────────────────────────────────────────────────────────┤ ◄── ورق متالایز فویلدار بازتابنده حرارت
├──────────────────────────────────────────────────────────────┤ ◄── عایق سلولبسته الاستومریک / تخته شانه تخممرغی دانسیتهبالا
└──────────────────────────────────────────────────────────────┘ ◄── سقف سازهای / دال بتنی خام کف

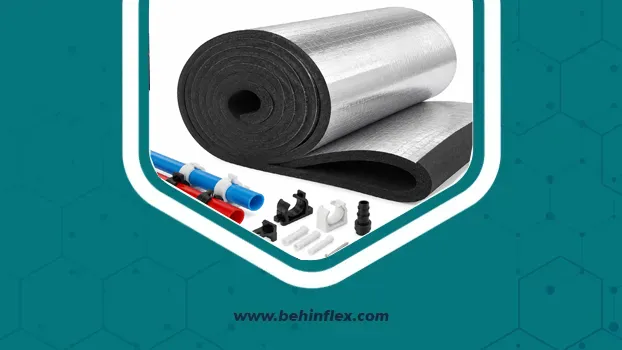

تحلیل مقایسهای انواع عایقهای زیرسازی
عایق مصرفی در زیر لولهها باید دو ویژگی کلیدی داشته باشد: ضریب انتقال حرارت بسیار پایین (λ\lambda) و مقاومت فشاری بالا (Compressive Strength) تا در درازمدت بر اثر وزن اسکرین بتنی و بار زنده دفرمه نشود.
| ویژگی فنی | عایق فوم الاستومریک رول/شیت | فومهای شانه تخممرغی EPS | فوم پلیاتیلن معمولی (PE) |
|---|---|---|---|
| ضریب انتقال حرارت (λ\lambda) | ≈0.032−0.034 W/m⋅K\approx 0.032 – 0.034\text{ W/m}\cdot\text{K} | ≈0.038−0.040 W/m⋅K\approx 0.038 – 0.040\text{ W/m}\cdot\text{K} | ≈0.045−0.050 W/m⋅K\approx 0.045 – 0.050\text{ W/m}\cdot\text{K} |
| مقاومت در برابر نفوذ رطوبت | فوقالعاده بالا (μ≥10000\mu \ge 10000) | متوسط به بالا | ضعیف تا متوسط |
| مقاومت فشاری در طول زمان | بسیار بالا (بدون افت ضخامت) | بالا | افت شدید ضخامت بر اثر بار |
| عایقبندی صوتی کوبهای | عالی (کاهش صوت تا 30 dB30\text{ dB}) | متوسط | ضعیف |
| مقاومت در برابر حریق | کلاس استاندارد نسوز/خودخاموششونده | اشتعالپذیر (مگر با افزودنی) | اشتعالپذیر سریع |
۵. انتخاب و سایزبندی تجهیزات کلکتور، پمپ و کنترلرها
سیستم گرمایش از کف یک سیستم با اینرسی حرارتی بالاست و تنظیم دبی و جریان آب باید به صورت دقیق کنترل شود.
شماتیک هیدرولیکی کلکتور و مدار اختلاط (Mixing Shunt)
┌───► [فلومتر مدار ۱] ───► رفت زون ۱
├───► [فلومتر مدار ۲] ───► رفت زون ۲
ورودی پکیج/موتورخانه ──► [کلکتور رفت] ────┼───► [فلومتر مدار ۳] ───► رفت زون ۳
└───► [فلومتر مدار ۴] ───► رفت زون ۴
▲
[شیر بایپاس]
▼
┌───◄ [شیر برقی ۱] ◄──── برگشت زون ۱
├───◄ [شیر برقی ۲] ◄──── برگشت زون ۲
خروجی برگشت ◄──── [کلکتور برگشت] ──┼───◄ [شیر برقی ۳] ◄──── برگشت زون ۳
└───◄ [شیر برقی ۴] ◄──── برگشت زون ۴

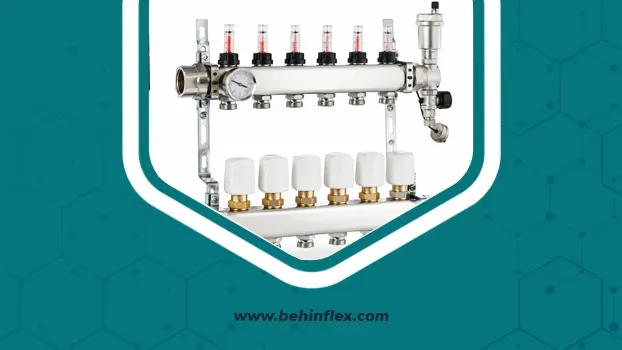

۱. کلکتورهای ترموستاتیک مجهز به فلومتر (Flowmeter)
کلکتور رفت باید به فلومترهای شیشهای کالیبرهشده (بر حسب لیتر بر دقیقه L/minL/min) مجهز باشد تا طراح بتواند دبی عبوری از هر مدار را مطابق متراژ دقیقاً بالانس کند. روی کلکتور برگشت نیز سرپوشهای ترموستاتیک (محرکهای الکتروترمال یا Actuator) نصب میشوند که دستور قطع و وصل را از ترموستات اتاقی دریافت میکنند.
۲. ایستگاه اختلاط و کنترل دما (Mixing Unit)
دمای آب تولیدی پکیج یا دیگ موتورخانه معمولاً بین ۶۰ الی ۸۰ درجه سانتیگراد است، در حالی که دمای ورودی به مدار گرمایش از کف هرگز نباید از ۴۵ الی ۵۰ درجه سانتیگراد بیشتر شود. بنابراین، نصب شیر سهراهه مخلوطکننده (Mixing Valve) با پمپ سیرکولاتور اختصاصی مدار مخلوط برای تعدیل دمای آب ورودی حیاتی است.
۳. انتخاب پمپ سیرکولاتور (Pump Sizing)
محاسبه هد پمپ (HH) و دبی پمپ (QpQ_p) بر اساس طولانیترین مسیر بحرانی و مجموع دبی مدارها صورت میگیرد:
H=(Llongest⋅R+Z)⋅1.3H = \left( L_{\text{longest}} \cdot R + Z \right) \cdot 1.3
که در آن LL طول طولانیترین مدار به علاوه لولههای رفت و برگشت تا کلکتور، RR افت اصطکاکی بر متر لوله و ZZ افت اتصالات و کلکتور است. امروزه استفاده از پمپهای دور متغیر با موتور هوشمند الکترونیکی (ECM) برای تطبیق با باز و بسته شدن شیرهای برقی زونها توصیه میشود.
۶. چکلیست مهندسی نظارت و اجرای بدون نقص
پیش از پوشاندن لولهها با بتن خودتراز، رعایت موارد زیر برای ناظران و مجریان تأسیسات الزامی است:
- [ ] اجرای فوم پیرامونی لبه دیوارها (Perimeter Strip): نصب فوم به ضخامت ۱۰ میلیمتر دور تا دور کلیه دیوارها، ستونها و پایهها جهت خنثیسازی انبساط جانبی بتن.
- [ ] عایقکاری کامل کف بدون پل حرارتی: اتصال دقیق درزهای عایقهای زیرسازی با چسبهای مخصوص و پوشش کامل زوایا.
- [ ] اجرای درز انبساط (Expansion Joint): در فضاهای بزرگتر از ۴۰ مترمربع یا طول بیش از ۸ متر، یا بر روی درگاه درها، تعبیه ژوئن انبساطی ضروری است. لولههایی که از درز انبساط رد میشوند باید درون غلاف محافظ خرطومی قرار گیرند.
- [ ] تست هیدرواستاتیک فشار: پر کردن مدارها با آب، هواگیری کامل و اعمال فشار ۶ الی ۸ بار به مدت حداقل ۲۴ ساعت.
- [ ] حفظ فشار در حین بتنریزی: در تمام طول فرآیند اسکرین و بتنریزی کف، مدارها باید تحت فشار ۳ بار باقی بمانند تا در صورت برخورد ابزار کارگران و صدمه به لوله، افت فشار فوراً آشکار شود.
- [ ] پروتکل خشک کردن بتن (Baking Protocol): سیستم گرمایش از کف نباید تا ۲۱ الی ۲۸ روز پس از بتنریزی روشن شود. پس از آن، سیستم با دمای اولیه ۲۵ درجه سانتیگراد استارت شده و روزانه ۲ تا ۳ درجه افزایش مییابد تا بتن بدون ترک خوردن به حداکثر مقاومت برسد.
۷. راهنمای خرید متریال، استعلام قیمت و مشاوره فنی
انتخاب متریال گرمایش از کف یکی از حساسترین مراحل خرید در زنجیره تاسیسات است. لولهها، کلکتور و به ویژه عایقهای زیرسازی پس از بتنریزی برای دهها سال مدفون میشوند و کوچکترین نقیصه میتواند باعث خسارتهای مالی جبرانناپذیر گردد.
در انتخاب لایههای زیرین، استفاده از عایقهای الاستومریک استاندارد با ساختار سلولبسته به دلیل پایداری دمایی بالا، عدم تغییر ضخامت در اثر بار سنگین بتن و عملکرد همزمان به عنوان عایق حرارتی و صوتی، ارجحیت فنی اثباتشدهای نسبت به فومهای سنتی دارند.
برای محاسبه متراژ، طراحی هیدرولیکی، انتخاب عایق الاستومریک با ضخامت متناسب با اقلیم پروژه، و دریافت لیست قیمت و مشخصات فنی، میتوانید از خدمات مهندسی و بازرگانی بهین فلکس استفاده کنید. مجموعه تخصصی بهین فلکس (behinflex) به عنوان نماینده انحصاری و مرجع تخصصی فروش انواع عایقهای الاستومریک، آماده ارائه مشاورههای دقیق به کارفرمایان و مهندسان تاسیسات است. جهت بررسی مشخصات فنی محصولات و ثبت درخواست استعلام قیمت، به وبسایت فروشگاه به آدرس behinflex.com مراجعه نمایید.
۸. پرسشهای متداول مهندسی و اجرایی (FAQ)
۱. حداکثر طول مجاز برای یک مدار گرمایش از کف چقدر است؟
برای لولههای سایز ۱۶ میلیمتر حداکثر طول مدار بین ۸۰ تا ۹۰ متر و برای لولههای سایز ۲۰ میلیمتر حداکثر ۱۱۰ متر است. افزایش بیش از این مقدار باعث افت فشار شدید و کاهش دمای آب در انتهای مدار خواهد شد.
۲. ضخامت بتن یا ملات روی لولههای گرمایش از کف چقدر باید باشد؟
ضخامت استاندارد ملات خودتراز یا بتن الیافدار روی تاج لوله باید بین ۳۰ تا ۵۰ میلیمتر (۳ تا ۵ سانتیمتر) باشد. بتن نازکتر دچار ترکخوردگی شده و بتن ضخیمتر راندمان انتقال حرارت را به شدت کاهش میدهد.
۳. چرا استفاده از عایق الاستومریک در زیرسازی گرمایش از کف توصیه میشود؟
عایقهای الاستومریک دارای ساختار سلولبسته، ضریب انتقال حرارت بسیار ناچیز و مقاومت بالا در برابر رطوبت و بار فشاری هستند و برخلاف فومهای پلیاتیلن معمولی، در درازمدت بر اثر وزن سازه دچار افت ضخامت و کاهش کارایی نمیشوند.
۴. آیا میتوان بر روی گرمایش از کف کفپوش پارکت یا لمینت نصب کرد؟
بله؛ به شرط استفاده از پارکتهای مخصوص با مقاومت حرارتی (R<0.15 m2K/WR < 0.15\text{ m}^2\text{K/W}) و چسبهای مقاوم در برابر گرما. همچنین دمای سطح زیرسازی نباید از ۲۷ درجه سانتیگراد فراتر رود.
۵. کاربرد فلومتر بر روی کلکتور رفت چیست؟
فلومتر امکان مشاهده و تنظیم دقیق دبی آب (لیتر بر دقیقه) ورودی به هر مدار را به صورت مجزا فراهم میکند تا تعادل هیدرولیکی میان مدارهای کوتاه و بلند حفظ شود.
۶. چگونه میتوان برای پروژههای ساختمانی استعلام قیمت عایقهای زیرسازی را دریافت کرد؟
برای دریافت مشاوره محاسباتی، برآورد متراژ و دریافت بهروزترین قیمت عایقهای الاستومریک، میتوانید به وبسایت رسمی فروشگاه بهین فلکس به آدرس behinflex.com مراجعه کنید.
نتیجهگیری و جمعبندی
گرمایش از کف، اوج تلفیق علم ترمودینامیک و آسایش مدرن در معماری داخلی است. دستیابی به حداکثر بازدهی این سیستم نیازمند پایبندی به استانداردهای طراحی مدارها، محدودیتهای طولی، استفاده از پمپهای سیرکولاتور مناسب و بهکارگیری عایقهای زیرسازی با راندمان بالا است. هرگونه صرفهجویی غیرکارشناسی در انتخاب متریال مدفون، ریسک تخریبهای پرهزینه آینده را در پی خواهد داشت.
