شیرآلات و تجهیزات کنترلی گرمایش از کف؛ راهنمای کامل شیر برقی
سیستم گرمایش از کف از مجموعهای از لولههای آب گرم تشکیل میشود که در زیر کف ساختمان نصب شدهاند. آب گرم پس از ورود به کلکتور، میان مدارهای مختلف یا لوپهای گرمایشی توزیع میشود و با انتقال حرارت به کف، فضای ساختمان را گرم میکند.
عملکرد صحیح این سیستم فقط به لولهگذاری و تولید آب گرم وابسته نیست. نوع کلکتور، فلومتر، شیرهای کنترلی، ترموستات اتاقی، پمپ، شیرهای هواگیری و حتی عایقکاری لولهها، همگی در راندمان نهایی نقش دارند.
اگر جریان آب در مدارها بهدرستی تنظیم نشود، ممکن است یک اتاق بیشازحد گرم و اتاق دیگر سرد باقی بماند. همچنین، نبود ترموستات یا اکچوئیتور مناسب باعث افزایش مصرف انرژی، کارکرد مداوم پمپ و کاهش عمر تجهیزات میشود.
کنترل دقیق گرمایش از کف بر پایه سه تجهیز اصلی انجام میشود: ترموستات برای تشخیص دمای محیط، اکچوئیتور یا شیر برقی برای باز و بسته کردن مدار و فلومتر یا شیر بالانس برای تنظیم دبی آب. انتخاب این تجهیزات باید بر اساس تعداد زونها، طول لوپها، ولتاژ سیستم، سایز رزوه کلکتور و ظرفیت حرارتی ساختمان انجام شود. عایقکاری خطوط ارتباطی کلکتور نیز از اتلاف انرژی و گرمشدن ناخواسته فضاها جلوگیری میکند.
اجزای اصلی سیستم کنترل گرمایش از کف
یک سیستم استاندارد گرمایش از کف معمولاً از اجزای زیر تشکیل میشود:
- پکیج، دیگ یا منبع تولید آب گرم
- پمپ سیرکولاتور
- کلکتور رفت و برگشت
- فلومترهای تنظیم و نمایش دبی
- شیرهای قطع و وصل مدار
- اکچوئیتور یا شیر برقی حرارتی
- ترموستاتهای اتاقی
- مرکز کنترل یا Wiring Center
- شیر هواگیری و شیر تخلیه
- شیر اطمینان و تجهیزات ایمنی
- شیر اختلاطی یا میکسر برای کاهش دمای آب
- عایق لولهها و رایزرهای متصل به کلکتور
هر کدام از این قطعات نقش مشخصی دارند. برای مثال، ترموستات وظیفه اندازهگیری دما را انجام میدهد، اما مستقیماً دبی آب را تنظیم نمیکند. در مقابل، فلومتر دبی را نشان میدهد، اما نمیتواند دمای اتاق را تشخیص دهد.
کلکتور گرمایش از کف چیست؟
کلکتور یا Manifold، مرکز توزیع آب در سیستم گرمایش از کف است. لوله رفت آب گرم از منبع حرارتی وارد کلکتور میشود و از طریق خروجیهای مختلف به مدارهای گرمایشی میرسد. آب پس از عبور از لولههای کف، از طریق کلکتور برگشت به سمت منبع حرارتی بازمیگردد.
کلکتور معمولاً دو ردیف اصلی دارد:
کلکتور رفت
کلکتور رفت وظیفه توزیع آب گرم به لوپهای مختلف را بر عهده دارد. در بسیاری از سیستمها، فلومترها روی این بخش نصب میشوند تا دبی هر مدار قابل مشاهده و تنظیم باشد.
کلکتور برگشت
آب برگشتی از مدارهای کف وارد کلکتور برگشت میشود. شیرهای کنترلی و اکچوئیتورها معمولاً روی خروجیهای این بخش نصب میشوند. این شیرها به فرمان ترموستات، مسیر هر لوپ را باز یا بسته میکنند.
اجزای جانبی کلکتور
یک کلکتور کامل ممکن است شامل تجهیزات زیر باشد:
- شیر اصلی ورودی و خروجی
- شیر پرکن و تخلیه
- شیر هواگیری دستی یا اتوماتیک
- دماسنج رفت و برگشت
- براکت نصب
- فلومتر
- شیرهای تنظیم مدار
- اکچوئیتور
- شیر بایپس
- عایق حرارتی بدنه کلکتور
استفاده از کلکتوری که قطعات آن از نظر رزوه، جنس و فشار کاری با یکدیگر سازگار باشند، اهمیت زیادی دارد.

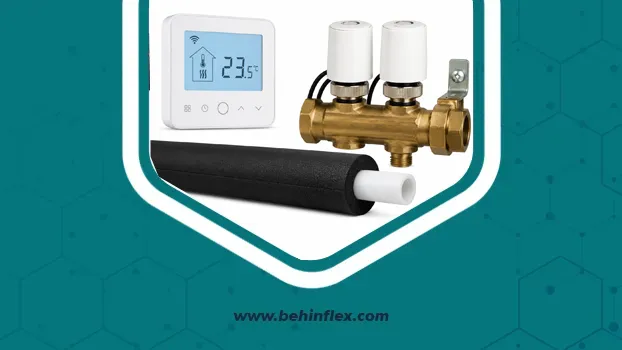

شیر برقی یا اکچوئیتور گرمایش از کف
در بازار تأسیسات، اصطلاح «شیر برقی گرمایش از کف» گاهی برای اکچوئیتورهای الکتروترمال به کار میرود. اکچوئیتور قطعهای است که روی شیرهای کلکتور نصب میشود و با دریافت فرمان الکتریکی، پین شیر را حرکت میدهد.
این قطعه معمولاً در دو نوع اصلی عرضه میشود:
- اکچوئیتور الکتروترمال
- اکچوئیتور موتوری
در بیشتر پروژههای مسکونی، مدل الکتروترمال به دلیل صدای کم، مصرف برق پایین و ساختار سادهتر مورد استفاده قرار میگیرد.
نحوه عملکرد اکچوئیتور
فرآیند کار اکچوئیتور به شکل زیر است:
- ترموستات دمای اتاق را اندازهگیری میکند.
- اگر دما از مقدار تنظیمشده کمتر باشد، ترموستات فرمان گرمایش صادر میکند.
- فرمان به مرکز کنترل و سپس به اکچوئیتور ارسال میشود.
- المنت داخلی اکچوئیتور فعال میشود.
- بخش حرارتی داخلی منبسط شده و پین شیر را حرکت میدهد.
- مسیر آب در مدار موردنظر باز میشود.
- پس از رسیدن اتاق به دمای مطلوب، ترموستات فرمان قطع صادر میکند.
- اکچوئیتور پس از خنکشدن، مسیر مدار را میبندد.
اکچوئیتورهای حرارتی معمولاً با تأخیر چند دقیقهای باز یا بسته میشوند. این تأخیر به ساختار حرارتی آنها مربوط است و الزاماً نشانه خرابی نیست.
مدل NC و NO
اکچوئیتور Normally Closed یا NC
در حالت عادی مسیر بسته است و با دریافت برق باز میشود. مدل NC انتخاب رایجتری برای سیستمهای گرمایش از کف ساختمانهای مسکونی است؛ زیرا در زمان خاموشی یا قطع فرمان، جریان آب متوقف میشود.
اکچوئیتور Normally Open یا NO
در حالت عادی مسیر باز است و با دریافت فرمان بسته میشود. این مدل در پروژههایی استفاده میشود که بازماندن مدار در زمان قطع برق اهمیت دارد.
نکات انتخاب اکچوئیتور
پیش از خرید اکچوئیتور باید موارد زیر بررسی شود:
- نوع شیر نصبشده روی کلکتور
- سایز و گام رزوه
- نوع عملکرد NC یا NO
- ولتاژ کاری ۲۴ یا ۲۳۰ ولت
- طول کورس حرکت
- میزان مصرف برق
- وجود نشانگر وضعیت باز و بسته
- درجه حفاظت در برابر رطوبت
- قابلیت اتصال به مرکز کنترل
همه اکچوئیتورها بهصورت عمومی روی همه کلکتورها نصب نمیشوند. حتی اگر ظاهر دو قطعه مشابه باشد، تفاوت در رزوه یا کورس حرکتی میتواند باعث عملکرد ناقص شود.
فلومتر چیست و چه نقشی در گرمایش از کف دارد؟
فلومتر وسیلهای برای نمایش و تنظیم میزان جریان آب در هر مدار گرمایش از کف است. این قطعه معمولاً روی کلکتور رفت نصب میشود و با یک محفظه شفاف، شناور داخلی و مقیاس مدرج، دبی لحظهای آب را نشان میدهد.
واحد نمایش فلومتر اغلب لیتر بر دقیقه است. مقدار مناسب دبی به عوامل مختلفی مانند طول مدار، قطر لوله، افت فشار، فاصله لولهها و بار حرارتی اتاق بستگی دارد.
وظایف فلومتر
فلومتر دو وظیفه اصلی دارد:
- نمایش جریان آب در هر لوپ
- امکان تنظیم نسبی جریان مدار
اگر یک مدار دبی بسیار زیادی داشته باشد، ممکن است آب گرم بیشتر در همان مدار گردش کند و مدارهای طولانیتر دبی کافی دریافت نکنند. با تنظیم فلومترها میتوان جریان را میان مدارها متعادل کرد.
چرا تنظیم یکسان فلومترها همیشه درست نیست؟
تنظیم همه فلومترها روی یک عدد ثابت، الزاماً روش صحیحی نیست. مدارهای گرمایش از کف طولهای متفاوتی دارند و هر اتاق نیز به ظرفیت گرمایی متفاوتی نیاز دارد.
برای نمونه:
- اتاق کوچک با لوپ کوتاه، به دبی کمتری نیاز دارد.
- سالن بزرگ با لوپ بلند، به جریان بیشتری نیاز دارد.
- سرویس بهداشتی ممکن است به دلیل دمای مطلوب بالاتر، تنظیم متفاوتی داشته باشد.
- اتاقی با پنجرههای بزرگ، بار حرارتی بیشتری دارد.
تنظیم نهایی باید بر اساس محاسبات طراحی و سپس با اندازهگیری دمای واقعی فضا انجام شود.
بالانس هیدرولیکی در گرمایش از کف
بالانس هیدرولیکی یعنی توزیع جریان آب میان مدارها به شکلی که هر لوپ، مقدار مناسب آب را دریافت کند. این کار یکی از مهمترین مراحل راهاندازی سیستم است.
بدون بالانس، مدارهای کوتاه معمولاً مقاومت کمتری در برابر جریان دارند. در نتیجه آب از مسیر کوتاهتر عبور میکند و جریان در مدارهای طولانی کاهش مییابد.
نشانههای بالانس نبودن سیستم
- سرد ماندن یک اتاق با وجود گرم بودن اتاقهای دیگر
- اختلاف محسوس دما میان ابتدای و انتهای یک لوپ
- صدای جریان آب در کلکتور
- نوسان دمایی شدید
- کارکرد طولانی پمپ
- مصرف انرژی بیشتر از مقدار انتظار
- گرمشدن بیشازحد یک بخش از کف
شیر بالانس استاتیک
شیر بالانس استاتیک بهصورت دستی تنظیم میشود. پس از تعیین دبی موردنظر، وضعیت شیر ثابت میماند. این مدل برای سیستمهای ساده و پروژههای کوچک کاربرد مناسبی دارد.
شیر بالانس دینامیک
شیر بالانس دینامیک یا شیر مستقل از فشار، تغییرات فشار سیستم را بهتر کنترل میکند. در ساختمانهای بزرگ، پروژههای چندطبقه و سیستمهایی با تعداد زیاد زون، این نوع شیر میتواند کنترل پایدارتری ایجاد کند.
تفاوت فلومتر و شیر بالانس
فلومتر معمولاً دبی مدار را نشان میدهد و در بسیاری از مدلها امکان تنظیم جریان را هم فراهم میکند. شیر بالانس برای ایجاد مقاومت کنترلشده در مسیر و متعادلسازی مدار به کار میرود.
در یک سیستم کوچک ممکن است فلومتر وظیفه تنظیم جریان را انجام دهد، اما در پروژههای بزرگتر استفاده از شیرهای بالانس تخصصی نیز ضرورت پیدا میکند.
ترموستات گرمایش از کف
ترموستات، تجهیزی برای اندازهگیری و کنترل دمای محیط است. این قطعه معمولاً روی دیوار نصب میشود و به مرکز کنترل یا مستقیماً به مدار کنترلی متصل میگردد.
هنگام انتخاب ترموستات باید سازگاری آن با اکچوئیتور، مرکز کنترل و نوع سیستم برق ساختمان بررسی شود.
انواع ترموستات
ترموستات مکانیکی
ترموستات مکانیکی ساختار سادهای دارد و با تغییر دمای محیط، کنتاکت الکتریکی را قطع یا وصل میکند. قیمت پایین و تعمیرپذیری از مزایای آن است، اما دقت و امکانات محدودی دارد.
ترموستات دیجیتال
ترموستات دیجیتال معمولاً دقت بیشتری دارد و امکان تنظیم دقیق دما، نمایشگر دیجیتال و گاهی برنامهریزی زمانی را فراهم میکند.
ترموستات با سنسور کف
در این مدل علاوه بر سنسور محیط، یک سنسور در کف یا داخل غلاف مخصوص نصب میشود. سنسور کف برای محافظت از کفپوشهای حساس مانند پارکت، لمینت و برخی کفپوشهای چوبی اهمیت دارد.
ترموستات هوشمند
ترموستات هوشمند میتواند از طریق شبکه بیسیم یا اینترنت کنترل شود. امکاناتی مانند برنامهریزی روزانه، کنترل از راه دور، تشخیص بازبودن پنجره و اتصال به سیستم خانه هوشمند در برخی مدلها وجود دارد.
محل نصب ترموستات
ترموستات باید در محلی نصب شود که دمای آن نماینده واقعی اتاق باشد. محل نصب مناسب معمولاً دارای ویژگیهای زیر است:
- ارتفاع حدود ۱۲۰ تا ۱۵۰ سانتیمتر از کف
- دور از تابش مستقیم خورشید
- دور از در و پنجره
- دور از منابع گرمایی مانند رادیاتور و اجاق
- روی دیوار داخلی با گردش هوای مناسب
- دور از جریان مستقیم کولر یا فن
نصب ترموستات پشت پرده، کنار پنجره یا روی دیوار گرم میتواند باعث اندازهگیری اشتباه و خاموش و روشنشدن نامنظم سیستم شود.

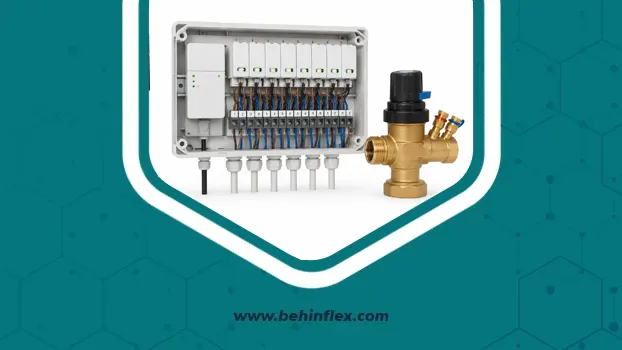

مرکز کنترل یا Wiring Center
وقتی تعداد اتاقها و زونهای گرمایشی افزایش پیدا میکند، اتصال مستقیم ترموستاتها به اکچوئیتورها دشوار و غیراستاندارد میشود. مرکز کنترل، ارتباط میان ترموستاتها، اکچوئیتورها، پمپ و منبع گرما را مدیریت میکند.
وظایف مرکز کنترل
- دریافت فرمان از ترموستاتها
- ارسال برق به اکچوئیتورها
- کنترل چند اکچوئیتور بهصورت همزمان
- ارسال فرمان به پمپ
- ارسال فرمان روشنشدن به پکیج یا دیگ
- نمایش وضعیت زونها
- سادهسازی سیمکشی
- ایجاد نظم و ایمنی بیشتر در تابلو کنترل
مرکز کنترل باید از نظر تعداد کانال، ولتاژ خروجی و نوع ترموستات با تجهیزات پروژه هماهنگ باشد.
فرمان پمپ و پکیج
در بسیاری از سیستمها، زمانی که حداقل یکی از ترموستاتها درخواست گرمایش داشته باشد، مرکز کنترل فرمان فعالشدن پمپ را صادر میکند. در برخی طراحیها نیز پس از بازشدن اکچوئیتور، پمپ با یک تأخیر کوتاه روشن میشود.
هماهنگی میان پمپ، شیرهای کنترلی و منبع گرما از ایجاد فشار اضافی و گردش بیهدف آب جلوگیری میکند.

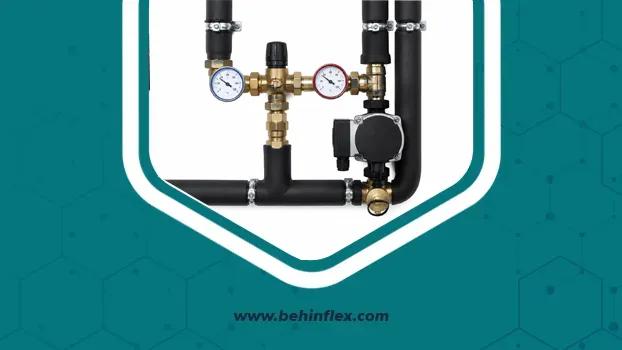

شیر اختلاطی و کنترل دمای آب
دمای موردنیاز گرمایش از کف معمولاً از دمای کاری بسیاری از رادیاتورها کمتر است. به همین دلیل در برخی سیستمها، آب گرم خروجی از دیگ یا پکیج باید با آب برگشتی مخلوط شود.
این کار با استفاده از تجهیزات زیر انجام میشود:
- شیر سهراهه موتوری
- شیر چهارراهه
- پمپ مخلوطکن
- کنترلر دمای رفت
- سنسور دمای لوله
شیر اختلاطی باید طوری تنظیم شود که دمای آب ورودی به مدارهای کف از محدوده طراحی بالاتر نرود. دمای بیشازحد میتواند موجب ناراحتی حرارتی، آسیب به کفپوش یا افزایش تنش در لایههای کف شود.
مقایسه تجهیزات کنترلی گرمایش از کف
| تجهیز | وظیفه اصلی | محل نصب | وابستگی به برق | کاربرد |
|---|---|---|---|---|
| ترموستات اتاقی | تشخیص و تنظیم دمای اتاق | دیوار هر زون | معمولاً دارد | کنترل دمای محیط |
| اکچوئیتور | باز و بستهکردن مدار | روی شیر کلکتور برگشت | دارد | کنترل جریان هر لوپ |
| فلومتر | نمایش و تنظیم دبی | روی کلکتور رفت | ندارد | بالانس اولیه مدارها |
| شیر بالانس | ایجاد مقاومت کنترلشده | ورودی یا خروجی مدار | معمولاً ندارد | بالانس هیدرولیکی |
| شیر اختلاطی | کاهش و تثبیت دمای آب | مدار میکسینگ | بسته به مدل | محافظت از مدار کف |
| مرکز کنترل | هماهنگی تجهیزات | تابلو یا جعبه تأسیسات | دارد | مدیریت زونها و پمپ |
| شیر بایپس | حفظ حداقل گردش آب | مسیر رفت و برگشت | معمولاً ندارد | محافظت از پمپ |
راهنمای تنظیم سیستم پس از نصب
راهاندازی گرمایش از کف باید مرحلهبهمرحله انجام شود:
- تمام مدارها را از نظر نشتی بررسی کنید.
- هواگیری کلکتور و لوپها را انجام دهید.
- فشار مدار را مطابق طراحی تنظیم کنید.
- بازبودن شیرهای اصلی را بررسی کنید.
- اکچوئیتورها را از نظر حرکت صحیح آزمایش کنید.
- ترموستات هر اتاق را جداگانه بررسی کنید.
- دبی اولیه هر لوپ را روی مقدار طراحی قرار دهید.
- پمپ و شیر اختلاطی را تنظیم کنید.
- سیستم را برای مدت کافی در حالت پایدار قرار دهید.
- دمای سطح کف و دمای اتاقها را اندازهگیری کنید.
- فلومترها را در صورت نیاز اصلاح کنید.
- عملکرد قطع و وصل ترموستاتها را دوباره آزمایش کنید.
تغییر تنظیم فلومترها باید تدریجی باشد. پس از هر تغییر، باید زمان کافی برای پایدارشدن دمای کف در نظر گرفته شود؛ زیرا گرمایش از کف مانند سیستمهای رادیاتوری به تغییرات فوری پاسخ نمیدهد.
خطاهای رایج در اجرای گرمایش از کف
نصب ترموستات در محل نامناسب
قرارگرفتن ترموستات در معرض آفتاب یا جریان هوای سرد، اطلاعات نادرستی به کنترلر میدهد.
انتخاب اشتباه ولتاژ اکچوئیتور
اتصال اکچوئیتور ۲۴ ولت به برق ۲۳۰ ولت میتواند باعث سوختن قطعه و ایجاد خطر الکتریکی شود. ولتاژ تمام اجزا باید پیش از نصب بررسی شود.
بیتوجهی به طول لوپها
طول بسیار زیاد لوپ باعث افزایش افت فشار و کاهش گردش آب میشود. تعداد مدارها باید بر اساس محاسبات حرارتی، قطر لوله و فاصله نصب تعیین شود.
تنظیم برابر تمام فلومترها
یکسانسازی دبی بدون توجه به طول مدارها و نیاز حرارتی اتاقها میتواند باعث بالانس نادرست شود.
حذف شیر اختلاطی در سیستم نامتناسب
اگر منبع حرارت آب با دمای بالا تولید کند، حذف تجهیزات اختلاطی میتواند دمای مدار کف را بیش از حد افزایش دهد.
نبود عایق زیر لولهها
در صورت عایقکاری ضعیف زیر لولهها، بخشی از انرژی به سمت کف زیرین منتقل میشود. این موضوع در طبقات روی پارکینگ، زیرزمین یا فضاهای سرد اهمیت بیشتری دارد.
عایقکاری لولهها و کلکتور
عایقکاری فقط برای لولههای داخل کف کاربرد ندارد. خطوط رفت و برگشت پیش از کلکتور، رایزرها و بخشهایی که در فضای تأسیسات عبور میکنند نیز باید عایق شوند.
عایق الاستومریک سلولبسته برای این بخشها گزینهای مناسب است؛ زیرا:
- ضریب انتقال حرارت پایینی دارد.
- جذب آب آن بسیار کم است.
- انعطافپذیری مناسبی برای نصب روی لولهها دارد.
- در برابر تشکیل بخار و رطوبت سطحی عملکرد خوبی دارد.
- برای عایقکاری مسیرهای رفت و برگشت قابل استفاده است.
- در ضخامتهای مختلف عرضه میشود.
در انتخاب عایق باید به قطر خارجی لوله، ضخامت موردنیاز، دمای کاری، شرایط محیطی و نحوه اجرای درزها توجه شود. درزهای باز یا فشردهشدن بیش از حد عایق، عملکرد حرارتی آن را کاهش میدهد.
برای بررسی محصولات و دریافت مشاوره درباره عایقهای الاستومریک مورد استفاده در تأسیسات، میتوانید به دستهبندیهای مرتبط در فروشگاه بهین فلکس (behinflex) مراجعه کنید. کارشناسان این مجموعه میتوانند بر اساس نوع لوله و شرایط پروژه، گزینه مناسب را پیشنهاد دهند.
چکلیست خرید تجهیزات کنترلی
پیش از خرید تجهیزات، موارد زیر را بررسی کنید:
- [ ] تعداد مدارهای گرمایش از کف مشخص شده است.
- [ ] تعداد زونهای مستقل تعیین شده است.
- [ ] طول و قطر لوله هر لوپ در دسترس است.
- [ ] سایز رزوه شیر کلکتور بررسی شده است.
- [ ] ولتاژ ترموستات و اکچوئیتور یکسان و سازگار است.
- [ ] مدل NC یا NO مشخص شده است.
- [ ] ظرفیت مرکز کنترل برای تعداد خروجیها کافی است.
- [ ] فلومتر دارای مقیاس خوانا و قابلیت تنظیم است.
- [ ] برای مدارهای بزرگ، نیاز به شیر بالانس بررسی شده است.
- [ ] دمای رفت مناسب برای کف تعیین شده است.
- [ ] وجود شیر اختلاطی ارزیابی شده است.
- [ ] پمپ با افت فشار مدارها هماهنگ است.
- [ ] عایق مناسب برای لولههای رایزر و کلکتور انتخاب شده است.
- [ ] تجهیزات دارای مشخصات فنی و ضمانت معتبر هستند.
راهنمای خرید از بهین فلکس
برای خرید عایقهای مورد استفاده در سیستمهای گرمایش از کف، باید میان عایق لوله، عایق ورقی و عایق زیرسازی تفاوت قائل شد. هر کدام برای بخش متفاوتی از پروژه طراحی شدهاند.
در زمان استعلام قیمت، اطلاعات زیر را در اختیار فروشنده قرار دهید:
- نوع کاربری ساختمان
- قطر لولهها
- تعداد طبقات
- محل عبور لولهها
- دمای تقریبی سیال
- نیاز به عایقکاری رفت و برگشت
- میزان رطوبت محیط
- مقدار تقریبی متراژ
بهین فلکس بهعنوان مرجع تخصصی عایقهای الاستومریک، امکان بررسی محصولات مناسب برای خطوط تأسیسات، کلکتورها و مسیرهای گرمایش و سرمایش را فراهم میکند. برای مشاهده محصولات، دریافت اطلاعات فنی و استعلام قیمت، به بخش فروشگاه سایت بهین فلکس مراجعه کنید.
تجهیزات کنترلی مانند اکچوئیتور، فلومتر و ترموستات نیز باید از فروشگاهی تهیه شوند که مشخصات فنی، سازگاری قطعات و خدمات پس از فروش را بهصورت شفاف ارائه دهد.
عیبیابی مشکلات متداول
یک مدار گرم نمیشود
ابتدا بازبودن شیر مدار، سلامت اکچوئیتور، وجود هوا و مقدار دبی روی فلومتر بررسی شود. گیرکردن پین شیر کلکتور نیز یکی از دلایل رایج است.
همه مدارها سرد هستند
خرابی پمپ، بستهبودن شیر اصلی، تنظیم نادرست شیر اختلاطی، کمبود فشار یا خاموشبودن منبع حرارتی باید بررسی شود.
پمپ دائم کار میکند
ممکن است یکی از ترموستاتها دائماً درخواست گرمایش داشته باشد، اکچوئیتور در وضعیت باز گیر کرده باشد یا مرکز کنترل فرمان قطع را ارسال نکند.
دمای اتاق بیشازحد بالا میرود
محل ترموستات، تنظیمات دمایی، گیرکردن شیر مدار در وضعیت باز و دبی بیشازحد باید بررسی شود.
فلومترها نوسان دارند
وجود هوا در مدار، تغییر شدید فشار پمپ، گرفتگی فیلتر یا بالانس نبودن سیستم میتواند موجب نوسان فلومتر شود.
جمعبندی
شیرآلات و تجهیزات کنترلی، بخش جداییناپذیر یک سیستم استاندارد گرمایش از کف هستند. ترموستات دمای هر فضا را کنترل میکند، اکچوئیتور مسیر آب را باز و بسته میکند و فلومتر و شیر بالانس، توزیع جریان میان لوپها را تنظیم میکنند.
برای پروژههای چندزون، وجود مرکز کنترل و هماهنگی آن با پمپ و پکیج اهمیت زیادی دارد. همچنین استفاده از شیر اختلاطی در سیستمهایی که آب با دمای بالا تولید میکنند، از مدار کف و کفپوشها محافظت میکند.
در کنار انتخاب تجهیزات کنترلی، عایقکاری اصولی لولههای متصل به کلکتور و خطوط تأسیسات، نقش مهمی در کاهش اتلاف انرژی دارد. برای انتخاب عایق الاستومریک مناسب، مشاهده محصولات و دریافت مشاوره فنی و استعلام قیمت، بهین فلکس (behinflex) یکی از مراجع تخصصی این حوزه است. مراجعه به بخش فروشگاه بهین فلکس میتواند انتخاب ضخامت و نوع عایق را متناسب با شرایط پروژه آسانتر کند.
سوالات متداول
۱. آیا گرمایش از کف بدون ترموستات قابل استفاده است؟
بله، اما کنترل دمای اتاقها دقیق نخواهد بود. استفاده از ترموستات باعث کنترل مستقل زونها و کاهش کارکرد غیرضروری سیستم میشود.
۲. اکچوئیتور گرمایش از کف روی کدام کلکتور نصب میشود؟
اکچوئیتور معمولاً روی شیرهای کلکتور برگشت نصب میشود، اما محل دقیق نصب به طراحی کلکتور و ساختار شیر آن بستگی دارد.
۳. دبی فلومتر گرمایش از کف باید روی چه عددی باشد؟
عدد ثابت و عمومی برای همه مدارها وجود ندارد. دبی به طول لوپ، بار حرارتی، قطر لوله و طراحی سیستم وابسته است و باید بر اساس محاسبات و تنظیمات اجرایی تعیین شود.
۴. آیا اکچوئیتور ۲۴ ولت بهتر از مدل ۲۳۰ ولت است؟
هیچکدام بهصورت مطلق بهتر نیستند. مدل ۲۴ ولت برای برخی پروژهها و محیطهای مرطوب ایمنی بیشتری دارد، اما به ترانسفورماتور و مرکز کنترل سازگار نیازمند است.
۵. علت سردبودن بخشی از کف چیست؟
هواگرفتگی، بستهبودن شیر مدار، خرابی اکچوئیتور، دبی ناکافی، گرفتگی مسیر یا طول نامناسب لوپ از دلایل رایج هستند.
۶. آیا عایقکاری لولههای نزدیک کلکتور ضروری است؟
بله. عایقکاری مسیرهای رفت و برگشت نزدیک کلکتور و رایزرها از اتلاف حرارت و گرمشدن ناخواسته فضای تأسیسات جلوگیری میکند.
۷. فلومتر بهتر است روی رفت باشد یا برگشت؟
در بسیاری از کلکتورهای رایج، فلومتر روی کلکتور رفت قرار میگیرد و اکچوئیتورها روی برگشت نصب میشوند. بااینحال، ساختار کلکتور تولیدکننده باید ملاک نهایی باشد.
۸. شیر بالانس دینامیک برای خانه معمولی لازم است؟
در پروژههای کوچک ممکن است بالانس با فلومتر و شیرهای دستی انجام شود. شیر بالانس دینامیک بیشتر در سیستمهای بزرگ، چندطبقه یا دارای تغییرات زیاد فشار کاربرد دارد.
۹. ترموستات گرمایش از کف در چه ارتفاعی نصب میشود؟
ارتفاع رایج نصب ترموستات حدود ۱۲۰ تا ۱۵۰ سانتیمتر از کف است. محل نصب باید دور از نور مستقیم، پنجره، در ورودی و منابع گرمایی باشد.
۱۰. آیا میتوان هر ترموستاتی را به هر اکچوئیتوری متصل کرد؟
خیر. ولتاژ، نوع خروجی، تعداد کانالها، نوع کنتاکت و سازگاری با مرکز کنترل باید بررسی شود. اتصال نادرست ممکن است باعث خرابی تجهیزات شود.
