گرمایش از کف و پمپ حرارتی

سازگاری فنی، راندمان و اصول طراحی سیستم

گذار اجتناب‌ناپذیر از سوخت‌های فسیلی آلاینده به سمت راهکارهای پایدار انرژی الکتریکی، پارادایم طراحی تاسیسات مکانیکی را دگرگون ساخته است. در این تحول ساختاری، ادغام سیستم گرمایش از کف (Radiant Floor Heating) با پمپ‌های حرارتی هیدرونیک (Hydronic Heat Pumps) به عنوان مدرن‌ترین و کم‌مصرف‌ترین ترکیب تاسیساتی در صنعت ساختمان‌های کم‌انرژی (Nearly Zero-Energy Buildings) شناخته می‌شود.

با وجود پتانسیل چشمگیر این فناوری‌ها در کاهش هزینه‌های جاری و بهینه‌سازی ردپای کربن، بهره‌برداری کامل از مزایای آن نیازمند تسلط بر ترمودینامیک حاکم، محاسبات جریان هیدرولیک و مدیریت دقیق اتلاف حرارت از طریق مصالح ایزولاسیون است. در غیر این صورت، عدم سازگاری اجزا موجب اتلاف شدید انرژی و تحمیل استهلاک سنگین به سیستم خواهد شد.

---

ترکیب گرمایش از کف با پمپ حرارتی به دلیل انطباق کامل در رژیم دمای پایین (۳۰ الی ۴۲ درجه سانتی‌گراد) بالاترین بازدهی ترمودینامیکی ($COP\ge 4.5$) را ایجاد می‌کند. این هماهنگی با کاهش فشار کاری کمپرسور، استهلاک مکانیکی و مصرف برق را تا ۴۵ درصد کاهش می‌دهد. تحقق حداکثری این راندمان منوط به تفکیک هیدرولیکی مدار اولیه و ثانویه از طریق مخزن بافر، اجرای دقیق محاسبات مقاومت حرارتی کف و مسدودسازی پل‌های حرارتی با عایق‌های الاستومریک سلول‌بسته است.

---

۱. مبانی مهندسی و ترمودینامیک سازگاری پمپ حرارتی و گرمایش از کف

برای تحلیل ریشه‌ای سازگاری پمپ‌های حرارتی و سامانه‌های گرمایش تابشی، باید دینامیک انتقال حرارت و رفتار مبرد در سیکل تراکمی بررسی شود. پمپ حرارتی تجهیزی است که انرژی گرمایی را از یک منبع دمای پایین (هوا، زمین یا آب) جذب کرده و آن را به یک محیط با دمای بالاتر منتقل می‌کند.

تجهیزات سنتی نظیر رادیاتورهای پره‌ای یا فولادی، به سطح مقطع محدودی متکی هستند و انتقال حرارت آن‌ها عمدتاً به صورت جابه‌جایی طبیعی (Natural Convection) رخ می‌دهد؛ بنابراین، این پایانه‌ها نیازمند آب ورودی با دمای ۶۵ الی ۷۵ درجه سانتی‌گراد هستند. در نقطه مقابل، گرمایش از کف تمام سطح مفید کف اتاق را به یک مبدل حرارتی بسیار بزرگ تبدیل می‌کند و انتقال گرما به شکل تابش مادون قرمز مستقیم صورت می‌گیرد.

       [ سطح مقطع محدود رادیاتور ]  --->  نیاز به دمای بالای آب (65°C-75°C)  --->  افت COP و فشار به کمپرسور
       [ سطح وسیع گرمایش از کف ]    --->  نیاز به دمای پایین آب (30°C-40°C)  --->  حداکثر راندمان و کاهش استهلاک

تحلیل ترمودینامیکی ضریب عملکرد ($COP$) و راندمان کارنو

ضریب عملکرد پمپ حرارتی در حالت گرمایش از نسبت توان حرارتی خروجی (QHQ_HQH​) به توان الکتریکی ورودی به کمپرسور ($W$) به دست می‌آید. طبق روابط چرخه ایده‌آل کارنو:

COPCarnot=TcondenserTcondenser−TevaporatorCOP_{Carnot} = \frac{T_{condenser}}{T_{condenser} – T_{evaporator}}COPCarnot​=Tcondenser​−Tevaporator​Tcondenser​​

که در آن دمای اواپراتور (TevaporatorT_{evaporator}Tevaporator​) و دمای کندانسور (TcondenserT_{condenser}Tcondenser​) بر حسب کلوین هستند. همان‌طور که رابطه مشخص می‌کند، هر چه دمای تحویلی آب در کندانسور پایین‌تر باشد، مخرج کسر کوچکتر شده و $COP$ سیستم به صورت نمایی ارتقا می‌یابد.

• در صورت تغذیه رادیاتور (دمای خروجی کندانسور ۶۰ درجه سانتی‌گراد): به ازای هر ۱ کیلووات برق مصرفی، حدود ۲.۲ الی ۲.۶ کیلووات حرارت تولید می‌شود.
• در صورت تغذیه گرمایش از کف (دمای خروجی کندانسور ۳۵ درجه سانتی‌گراد): به ازای هر ۱ کیلووات برق مصرفی، ۴.۲ الی ۴.۸ کیلووات حرارت مفید آزاد می‌گردد.

این کاهش اختلاف دما (Lift Pressure) سبب می‌شود کمپرسور با فشار معکوس به مراتب کمتری کار کرده و پدیده تنش حرارتی در روغن کمپرسور و مبرد به حداقل برسد.

---

۲. رفتار حرارتی، لختی (Thermal Inertia) و کنترل پیوسته

یکی از چالش‌های کنترل در تاسیسات گرمایشی، تناسب میان سرعت پاسخ ژنراتور گرما و پایانه توزیع است. سیستم گرمایش از کف به سبب مدفون بودن لوله‌ها در ملات ماسه‌سیمان دارای جرم حرارتی قابل‌توجه و در نتیجه لختی یا اینرسی حرارتی بالایی است؛ به این مفهوم که پاسخ دینامیکی سیستم به تغییرات دمایی نیازمند بازه زمانی چند ساعته است.

پمپ‌های حرارتی مدرن اینورتر (Variable Speed Inverter Compressors) برای عملکرد پیوسته در دورهای پایین طراحی شده‌اند. تطابق لختی حرارتی کف با کارکرد ممتد پمپ حرارتی مانع از بروز پدیده مخرب روشن و خاموش شدن پیاپی کمپرسور (Short-Cycling) می‌شود.

+----------------------------------------------------------------------------------------------------+
|                                    تحلیل مقایسه‌ای سیستم‌های توزیع گرما                           |
+--------------------------+-----------------------+------------------------+------------------------+
| پارامتر فنی / شاخص      | پمپ حرارتی + گرمایش کف| پمپ حرارتی + فن‌کویل   | پمپ حرارتی + رادیاتور  |
+--------------------------+-----------------------+------------------------+------------------------+
| دمای آب رفت طراحی (°C)   | ۳۰ الی ۴۰ درجه        | ۴۵ الی ۵۲ درجه         | ۶۰ الی ۷۵ درجه         |
| میانگین ضریب فصلی (SCOP) | ۴.۲ تا ۴.۸            | ۳.۲ تا ۳.۶             | ۲.۳ تا ۲.۷             |
| افت راندمان در دمای سرد | بسیار ملایم           | متوسط                  | شدید                   |
| کیفیت توزیع دما در فضا   | ایده‌آل (گرادیان قائم)  | جابه‌جایی اجباری       | شیب نقطه‌ای نامتعادل   |
| امکان سرمایش تابشی       | دارد (با کنترل شبنم)  | دارد                   | ندارد                  |
| استهلاک قطعات مکانیکی   | کمترین میزان          | متوسط                  | بالا (فشار بالا)       |
| بهینگی مصرف برق سالیانه | حداکثر صرفه‌جویی     | مصرف متعادل            | مصرف برق زیاد          |
+--------------------------+-----------------------+------------------------+------------------------+

---

۳. الزامات و قواعد طراحی هیدرولیک و مکانیک

طراحی مهندسی ارتباط میان پمپ حرارتی و مدار گرمایش از کف نیازمند در نظر گرفتن پارامترهای اختصاصی مدارات هیدرونیک است که در سیستم‌های پکیج و موتورخانه سنتی کمتر مورد توجه قرار می‌گیرند.

۳.۱. تفکیک مدار اولیه و ثانویه با مخزن بافر (Buffer Tank)

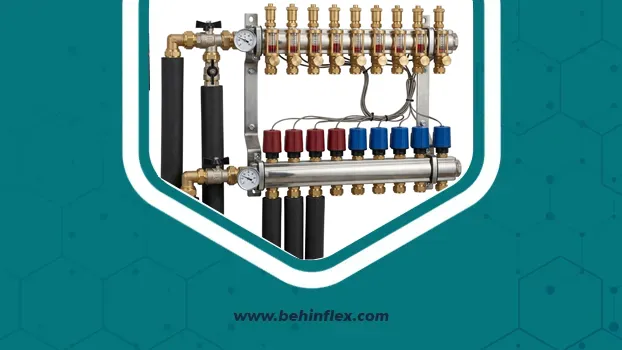

پمپ‌های حرارتی هیدرونیک بر خلاف بویلرهای گازی تحمل نوسان شدید دبی را ندارند. در صورتی که ترموستات‌های اتاقی اقدام به بستن تدریجی سرشاخه‌های کلکتور کنند، دبی عبوری از روی مبدل کندانسور افت کرده و خطای عدم تبادل جریان یا انجماد ایجاد می‌شود.

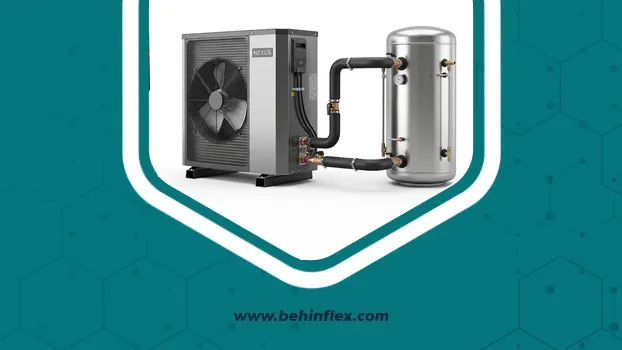

راهکار استاندارد، تعبیه یک مخزن بافر (Buffer Tank) به عنوان اتصال‌دهنده هیدرولیکی (Decoupler) میان مدار تولید حرارت و مدار توزیع است:

• تثبیت دبی: تامین حداقل دبی لازم برای کمپرسور مستقل از باز یا بسته بودن لوپ‌های گرمایش کف.
• تامین انرژی دیفراست (Defrost Cycle): در فصول سرد که اواپراتور بیرونی یخ می‌زند، پمپ حرارتی سیکل را معکوس می‌کند تا یخ را ذوب کند. مخزن بافر گرمای لازم برای این فرایند را بدون سرد کردن فضای داخل تامین می‌کند.
• حجم پیشنهادی: استاندارد مهندسی، ۱۰ الی ۲۰ لیتر حجم بافر به ازای هر کیلووات ظرفیت نامی پمپ حرارتی را الزامی می‌داند.

۳.۲. محاسبات آرایش و دبی لوپ‌های گرمایش از کف

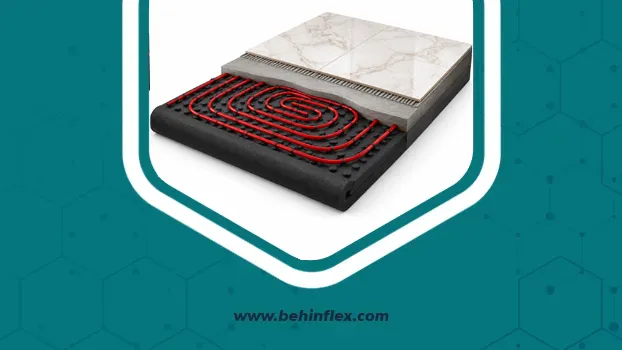

• آرایش لوپ‌ها: استفاده از الگوی حلزونی دایره‌ای (Counterflow / Spiral Pattern) به منظور قرارگیری لوله‌های گرم رفت در مجاورت لوله‌های سرد برگشت جهت یکنواخت‌سازی کامل دمای کف.
• طول مجاز مدار: برای لوله‌های پلی‌اتیلن شبکه‌ای پنج لایه (PEX-AL-PEX یا PE-RT) با قطر خارجی ۱۶ میلی‌متر، حداکثر طول هر لوپ باید به ۸۰ الی ۹۰ متر محدود شود تا افت فشار بیش از ۲.۵ متر ستون آب ایجاد نشود.
• دلتا تی طراحی ($\Delta T$): در سیستم‌های متصل به پمپ حرارتی، اختلاف دمای طراحی رفت و برگشت ($\Delta T$) معمولاً ۵ درجه سانتی‌گراد در نظر گرفته می‌شود؛ در حالی که در پکیج‌های معمولی این مقدار ۱۰ الی ۱۵ درجه است. این امر نیازمند انتخاب پمپ سیرکولاتور با دبی بالاتر و هد متناسب است.

       [ پمپ حرارتی ]
            │  (مدار اولیه - دبی ثابت)
            ▼
     ┌──────────────┐
     │  مخزن بافر   │ <─── مبدل هیدرولیکی / تثبیت جریان و ذخیره انرژی دیفراست
     └──────────────┘
            │  (مدار ثانویه - دبی متغیر)
            ▼
     [ کلکتور و مدارات گرمایش از کف ]

---

۴. قابلیت سرمایش تابشی (Radiant Cooling) و مدیریت نقطه شبنم

یکی از امتیازات تلفیق این دو سیستم، امکان بهره‌برداری دوگانه (سرمایش و گرمایش) با استفاده از پمپ‌های حرارتی برگشت‌پذیر (Reversible Heat Pumps) است.

در حالت سرمایش از کف، آب با دمای حدود ۱۷ الی ۱۹ درجه سانتی‌گراد در لوله‌های کف جریان می‌یابد. کف ساختمان خنک شده و حرارت تابشی فضای داخل و اجسام را جذب می‌کند. این روش برخلاف کولرهای گازی هیچ‌گونه جریان باد مزاحم، گرد و غبار یا نویز صوتی تولید نمی‌کند.

ریسک میعان و کنترل سنسور نقطه شبنم (Dew Point Control)

چالش مهندسی اساسی در سرمایش از کف، پدیده تقطیر و تعریق رطوبت هوا بر روی کفپوش (Condensation) است. در صورت کاهش دمای سطح به زیر نقطه شبنم هوای اتاق، لایه نازکی از آب روی زمین تشکیل می‌شود که آسیب‌رسان و لغزنده است.

• الزام طراحی: تعبیه سنسورهای رطوبت نسبی و دمای محیط به همراه کنترلرهای تطبیقی برای محدود کردن حداقل دمای آب خروجی پمپ حرارتی به میزان ۲ درجه بالاتر از دمای نقطه شبنم محیط.
• ایزولاسیون کامل مسیر: تمامی لوله‌های رابط، رایزرها و کلکتورها باید برای جلوگیری از تشکیل قطرات تعریق با عایق سلول‌بسته محافظت شوند.

---

۵. تحلیل نقش عایق‌کاری استاندارد و عایق‌های الاستومریک

یک سیستم مکانیکی هرچقدر هم دقیق طراحی شود، بدون یک پوسته حرارتی ایزوله و بستر استاندارد با اتلاف مواجه خواهد شد. در سیستم گرمایش از کف، حرارت تمایل دارد از طریق مسیر با کمترین مقاومت حرارتی فرار کند.

در صورتی که کفپوش دارای مقاومت حرارتی بالا باشد ولی لایه زیرین فاقد عایق‌کاری موثر باشد، بخش اعظمی از گرمای تولیدشده به سمت دال بتنی زیرین، خاک یا سقف طبقه پایین هدایت می‌شود (Downward Heat Loss).

                 [ فضای مسکونی / گرما ]
  ==================== کفپوش نهایی ====================
  ────────────────── لوله گرمایش کف ──────────────────
  ▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓ ملات حرارتی ▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓
  ████████████████ عایق الاستومریک ████████████████  <--- سد مسدودکننده اتلاف حرارت
  ════════════════════ دال سازه / بتن ════════════════
                 [ اتلاف رو به پایین: مهار شده ]

مزایای فوم‌های الاستومریک سلول بسته در زیرسازی تاسیسات

• رسانایی حرارتی بسیار پایین ($\lambda \approx 0.032\text{W/m}\cdot \text{K}$): افت حرارتی را حتی در ضخامت‌های کم در مقایسه با فوم‌های سنتی به شدت محدود می‌کند.
• نفوذناپذیری مطلق در برابر بخار و رطوبت ($\mu \ge 7000$): برخلاف پشم سنگ یا پلی‌استایرن منبسط شده (EPS/یونولیت) که با جذب آب ملات بتن متخلخل شده و ظرفیت حرارتی خود را از دست می‌دهند، الاستومریک کاملاً ضدآب باقی می‌ماند.
• دوام و مقاومت در برابر بار فشاری (Compressive Strength): جلوگیری از نشست زیرسازی و حفظ یکپارچگی ملات جهت ممانعت از ترک‌خوردگی سرامیک یا سنگ کف.
• ایزولاسیون صوتی کوبه‌ای (Impact Sound Insulation): کاهش چشمگیر انتقال صدای قدم زدن و ضربه به طبقات زیرین.

---

۶. چک‌لیست گام‌به‌گام طراحی و نظارت اجرایی

برای تضمین کارکرد سیستم در بالاترین سطح بازدهی، مرور مراحل زیر توسط مهندسان ناظر و مجریان تاسیسات ضروری است:

• [ ] محاسبه دقیق بار حرارتی و برودتی زون‌ها: بر اساس استاندارد ASHRAE یا مبحث ۱۹ مقررات ملی ساختمان.
• [ ] بررسی مقاومت حرارتی لایه نهایی کف: انتخاب سنگ یا سرامیک با مقاومت حرارتی کم (R<0.15 m2K/WR < 0.15\ \text{m}^2\text{K/W}R<0.15 m2K/W) برای انتقال ایده‌آل گرما.
• [ ] اجرای بستر عایق الاستومریک سلول‌بسته: درزبندی کامل گوشه‌ها و نصب فوم‌های پیرامونی دور تا دور دیوارهای پیرامونی جهت جلوگیری از پل‌های حرارتی و فراهم ساختن فضای انبساط ملات.
• [ ] لوله‌گذاری پیوسته بدون اتصال مدفون: استفاده از لوله‌های دارای سد اکسیژن (EVOH) برای جلوگیری از زنگ‌زدگی اجزای فلزی پمپ حرارتی و مخزن بافر.
• [ ] تست هیدرواستاتیک: اعمال فشار کاری به میزان ۶ تا ۸ بار برای مدت حداقل ۲۴ ساعت و بررسی عدم افت فشار پیش از آغاز عملیات بتن‌ریزی.
• [ ] پیکربندی کنترلر و منحنی هواشناسی: متصل ساختن سنسور دمای بیرونی برای تنظیم خودکار دمای آب بر اساس شرایط جوی (Weather Compensation Curve).

---

۷. راهنمای خرید متریال و راهکارهای مهندسی بهین فلکس

موفقیت پایدار پروژه‌های مدرن مجهز به گرمایش از کف و پمپ حرارتی وابسته به استفاده از متریال با استانداردهای اثبات‌شده بین‌المللی است. افت راندمان ناشی از استفاده از عایق‌های نامرغوب زیر لوله‌ها و خطوط لوله انتقال، هزینه‌های برق مصرفی سیستم را به طور نامحسوس ولی مداوم افزایش می‌دهد.

مجموعه تخصصی بهین فلکس به عنوان نماینده انحصاری و مرجع تخصصی تامین انواع عایق‌های الاستومریک رول، لوله‌ای و چسب‌دار، زنجیره‌ای از محصولات بهینه‌سازی انرژی را برای تاسیسات ساختمانی ارائه می‌نماید. عایق‌های ارائه‌شده توسط بهین فلکس به لطف مقاومت حرارتی بالا و ساختار سلول‌بسته همگن، به عنوان سدی نفوذناپذیر مانع از هدررفت انرژی تولیدی گران‌قیمت پمپ‌های حرارتی به سمت دال سازه و طبقات زیرین می‌شوند.

توصیه می‌شود مهندسان طراح، مجریان تاسیسات و کارفرمایان محترم قبل از انتخاب ضخامت و تیپ عایق، از مشاوره‌های تخصصی مهندسی این مجموعه بهره‌مند شوند. جهت بررسی مشخصات فنی محصولات، تطبیق با استانداردهای مبحث ۱۹ مقررات ملی ساختمان و استعلام قیمت‌های همکاری، می‌توانید به بخش فروشگاه آنلاین در سایت تخصصی behinflex.com مراجعه نموده و با کارشناسان فنی در ارتباط باشید.

---

۸. جمع‌بندی و چشم‌انداز انرژی

ادغام دو فناوری گرمایش از کف و پمپ حرارتی، یک سیستم با مصرف انرژی بهینه، آسایش حرارتی فوق‌العاده و دوام عملیاتی بالا را تشکیل می‌دهد. با جایگزینی این سامانه‌ها با موتورخانه‌های آلاینده و پرمصرف، ساختمان‌ها نه تنها ارزش افزوده مدرن کسب می‌کنند، بلکه هزینه‌های جاری انرژی را تا سطوح بسیار پایینی مهار می‌نمایند.

با این وجود، نباید فراموش کرد که قلب تپنده راندمان این سیستم در ایزولاسیون کامل حرارتی پنهان است. شرکت بهین فلکس با عرضه تخصصی‌ترین عایق‌های الاستومریک استاندارد، بستر فنی مطمئنی را فراهم ساخته تا جریان انرژی به صورت هدفمند در محیط زیست انسانی به گردش درآید. برای دریافت مشاوره، استعلام پروژه‌ای و سفارش متریال زیرسازی و تاسیساتی، وب‌سایت بهین فلکس پل ارتباطی میان شما و استانداردهای روز مهندسی تهویه مطبوع است.

---

سوالات متداول (FAQ)

۱. آیا پمپ حرارتی در اقلیم‌های بسیار سردسیر برای گرمایش از کف پاسخگو است؟

بله؛ نسل جدید پمپ‌های حرارتی منبع هوا با تکنولوژی تزریق بخار مبرد (EVI) و پمپ‌های زمین‌گرمایی (Geothermal) حتی در دمای محیط منفی ۲۵ درجه سانتی‌گراد نیز راندمان مطلوبی دارند و با توجه به دمای کارکرد پایین گرمایش از کف (۳۵ درجه)، بار حرارتی مورد نیاز ساختمان را بدون نقص تامین می‌کنند.

۲. ضخامت ایده‌آل عایق برای زیرسازی سیستم گرمایش از کف چقدر باید باشد؟

ضخامت عایق الاستومریک بر اساس محل نصب (طبقه همکف مجاور خاک، طبقات میانی یا روی پیلوت باز) و مقاومت حرارتی مدنظر تعیین می‌شود؛ اما به طور استاندارد ضخامتی بین ۱۰ الی ۲۰ میلی‌متر برای طبقات میانی و ۱۹ الی ۲۵ میلی‌متر برای طبقات روی خاک یا پارکینگ توصیه می‌گردد.

۳. چرا وجود منبع بافر در مدار پمپ حرارتی متصل به گرمایش از کف ضروری است؟

منبع بافر سه وظیفه حیاتی دارد: جلوگیری از روشن/خاموش شدن مکرر کمپرسور (Anti-Cycling)، تامین و تضمین دبی آب حداقلی مورد نیاز مبدل پمپ حرارتی هنگام بسته شدن ترموستات‌های زون‌ها، و تامین انرژی حرارتی مورد نیاز در چرخه دیفراست (یخ‌زدایی زمستانه) بدون سرد شدن مدارات کف.

۴. چقدر زمان می‌برد تا سیستم گرمایش از کف متصل به پمپ حرارتی محیط را گرم کند؟

به علت اینرسی حرارتی لایه ملات بتنی و عملکرد تدریجی پمپ حرارتی اینورتر، راه‌اندازی اولیه در ابتدای فصل سرما معمولاً بین ۱۲ الی ۲۴ ساعت زمان می‌برد تا سیستم به دمای آسایش برسد. بنابراین پس از راه‌اندازی، سیستم بر روی کنترل خودکار قرار گرفته و خاموش کامل نمی‌شود.

۵. آیا سیستم گرمایش از کف قابلیت استفاده به عنوان سرمایش در تابستان را دارد؟

بله؛ در صورت استفاده از پمپ حرارتی دوکاره (Reversible) می‌توان آب سرد با دمای حدود ۱۸ درجه را در کف به گردش درآورد. نکته حیاتی در این حالت، به‌کارگیری سنسورهای نقطه شبنم (Dew Point Sensors) جهت پیشگیری قطعی از تقطیر و خیس شدن کفپوش است.

۶. مزیت عایق الاستومریک در مقایسه با فوم پلی‌استایرن (یونولیت EPS) چیست؟

عایق الاستومریک ساختار ۱۰۰٪ سلول‌بسته دارد، رطوبت آب ملات را جذب نکرده، ضریب انتقال حرارت پایدارتری ارائه می‌دهد و به مرور زمان تحت فشار وزن ملات و اثاثیه دچار فرونشست و کاهش ضخامت فیزیکی نمی‌شود.
