انتخاب پمپ گرمایش از کف بر اساس تعداد مدار و متراژ

انتخاب پمپ مناسب برای سیستم گرمایش از کف، یکی از مهم‌ترین مراحل طراحی و اجرای این سامانه است. اگر پمپ کوچک‌تر از نیاز واقعی انتخاب شود، آب گرم به‌درستی در مدارها گردش نمی‌کند و بخش‌هایی بخش‌هایی از کف سرد می‌ماند. در مقابل، استفادهمپ بیش‌ازحد قدرتمند می‌تواند باعث افزایش مصرف برق، ایجاد صدا، فرسایش تجهیزات و بی‌نظمی در توزیع حرارت شود.

تعداد مدارهای گرمایش از کف، طول لوله‌ها، متراژ مفید، قطر لوله، افت فشار، نوع کلکتور و اختلاف دمای رفت و برگشت، همگی در انتخاب پمپ تأثیر دارند. بنابراین نمی‌توان تنها بر اساس متراژ ساختمان یا توان دیگ، یک پمپ مشخص را برای همه پروژه‌ها انتخاب کرد.

در این مقاله، روش انتخاب پمپ گرمایش از کف بر اساس تعداد مدار و متراژ را بررسی می‌کنیم و معیارهایی مانند دبی، هد، طول مدار، توان موتور و نوع کنترل پمپ را توضیح می‌دهیم.

برای انتخاب پمپ گرمایش از کف، ابتدا تعداد مدارها، طول هر مدار و دبی موردنیاز محاسبه می‌شود؛ سپس پمپی انتخاب می‌گردد که در نقطه کاری پروژه، دبی و هد کافی داشته باشد. در ساختمان‌های کوچک معمولاً پمپ‌های دورمتغیر با هد حدود ۴ تا ۶ متر مناسب‌اند، اما مدارهای طولانی، تعداد مدار زیاد یا افت فشار بالا به پمپ قوی‌تر یا مدارهای پمپاژ جداگانه نیاز دارند.

پمپ گرمایش از کف چه وظیفه‌ای دارد؟

پمپ در سیستم گرمایش از کف، وظیفه دارد آب گرم را از منبع تولید حرارت یا واحد اختلاط به سمت کلکتور منتقل کند. سپس آب را در مدارهای مختلف لوله‌کشی به گردش درمی‌آورد و آب خنک‌تر را به مسیر برگشت بازمی‌گرداند.

از آنجا که لوله‌های گرمایش از کف معمولاً طول زیادی دارند و در کف ساختمان به‌صورت رفت‌وبرگشتی نصب می‌شوند، مقاومت اصطکاکی قابل‌توجهی در برابر جریان آب ایجاد می‌کنند. پمپ باید بتواند بر این مقاومت غلبه کند و جریان یکنواختی در تمام مدارها برقرار سازد.

در یک سیستم استاندارد، پمپ نباید فقط به‌صورت دائم با حداکثر توان کار کند. بهتر است از مدل‌هایی استفاده شود که قابلیت تنظیم دور یا کنترل فشار داشته باشند تا با تغییر نیاز حرارتی ساختمان، مصرف انرژی نیز کاهش پیدا کند.

چرا انتخاب پمپ بر اساس متراژ به‌تنهایی کافی نیست؟

متراژ یکی از عوامل مهم در طراحی گرمایش از کف است، اما به‌تنهایی معیار دقیقی برای انتخاب پمپ محسوب نمی‌شود. دو ساختمان با متراژ برابر ممکن است به پمپ‌هایی با مشخصات متفاوت نیاز داشته باشند.ب

عوامل مؤثر عبارت‌اند از:

• تعداد مدارهای گرمایش از کف
• طول هر مدار لوله‌کشی
• قطر و جنس لوله
• فاصله نصب لوله‌ها
• دمای آب رفت و برگشت
• نوع پوشش نهایی کف
• میزان عایق‌کاری ساختمان
• تعداد کلکتورها
• ارتفاع ساختمان و موقعیت موتورخانه
• وجود شیرهای ترموستاتیک و عملگرهای برقی
• افت فشار مبدل، شیرآلات و تجهیزات کنترلی

به همین دلیل، عبارت‌هایی مانند «برای هر ۱۰۰ مترمربع یک پمپ مشخص» فقط می‌توانند یک تخمین اولیه باشند و جایگزین محاسبه فنی نمی‌شوند.

مفاهیم اصلی در انتخاب پمپ گرمایش از کف

دبی پمپ چیست؟

دبی، مقدار آبی است که پمپ در واحد زمان جابه‌جا می‌کند و معمولاً با مترمکعب بر ساعت یا لیتر بر دقیقه بیان می‌شود. دبی موردنیاز سیستم به بار حرارتی و اختلاف دمای آب رفت و برگشت بستگی دارد.

رابطه تقریبی محاسبه دبی به شکل زیر است:

Q=P1.163×ΔT Q = \frac{P}{1.163 \times \Delta T} Q=1.163×ΔTP​

در این رابطه:

• $Q$: دبی آب بر حسب مترمکعب بر ساعت
• $P$: توان حرارتی موردنیاز بر حسب کیلووات
• $\Delta T$: اختلاف دمای رفت و برگشت بر حسب درجه سانتی‌گراد

برای نمونه، اگر بار حرارتی سیستم ۱۰ کیلووات و اختلاف دمای رفت و برگشت ۷ درجه سانتی‌گراد باشد:

Q=101.163×7≈1.23 m3/h Q = \frac{10}{1.163 \times 7} \approx 1.23 \, m^3/h Q=1.163×710​≈1.23m3/h

این عدد، دبی تقریبی کل سیستم است و باید بین مدارهای مختلف تقسیم شود.

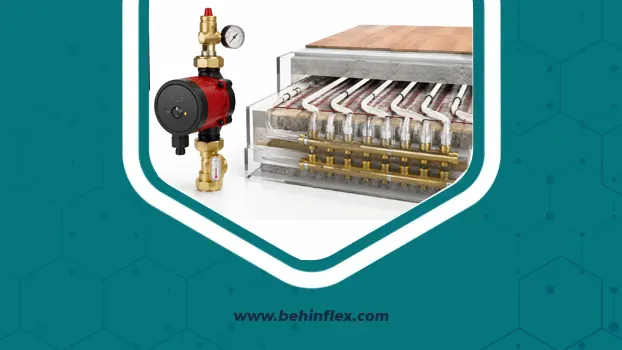

هد پمپ چیست؟

هد، توان پمپ برای غلبه بر افت فشار سیستم است و معمولاً با متر ستون آب بیان می‌شود. هد با ارتفاع فیزیکی ساختمان یکسان نیست. در مدار بسته گرمایش از کف، ارتفاع ساختمان به‌طور مستقیم به هد موردنیاز اضافه نمی‌شود؛ بلکه افت فشار مسیر، لوله‌ها، کلکتور و شیرآلات اهمیت دارد.

هد موردنیاز به عوامل زیر وابسته است:

• طولانی‌ترین مدار
• قطر داخلی لوله
• سرعت جریان آب
• تعداد زانوها و اتصالات
• افت فشار کلکتور
• شیرهای تنظیم و قطع‌و‌وصل
• فیلتر، شیر یک‌طرفه و مبدل حرارتی
• تجهیزات اختلاط و کنترل دما

در بیشتر پروژه‌های مسکونی، پمپ‌هایی با هد حدود ۴ تا ۶ متر کاربرد زیادی دارند؛ اما این مقدار باید با توجه به محاسبات واقعی پروژه بررسی شود.

نقطه کاری پمپ چیست؟

نقطه کاری، محل برخورد منحنی عملکرد پمپ با منحنی مقاومت سیستم است. روی پلاک یا نمودار فنی پمپ، نباید فقط به بیشترین دبی یا بیشترین هد توجه کرد.

پمپ باید در نقطه کاری موردنظر بتواند به‌صورت هم‌زمان:

1. دبی لازم را تأمین کند؛
2. بر افت فشار سیستم غلبه کند؛
3. بدون ایجاد صدای زیاد کار کند؛
4. در محدوده بازده مناسب قرار داشته باشد.

اگر پمپی فقط در شرایط ایده‌آل به دبی موردنیاز برسد، انتخاب مناسبی برای سیستم واقعی نیست.

ارتباط تعداد مدار با انتخاب پمپ

تعداد مدارها، مستقیماً بر دبی کل سیستم اثر می‌گذارد. هر مدار بخشی از آب گرم را دریافت می‌کند و مجموع جریان مدارها باید توسط پمپ تأمین شود.

با این حال، افزایش تعداد مدارها الزاماً به معنای نیاز به پمپی با چند برابر توان نیست. اگر مدارها به‌صورت موازی به کلکتور متصل باشند، هد سیستم معمولاً بر اساس طولانی‌ترین و مقاوم‌ترین مسیر تعیین می‌شود، اما دبی کل با مجموع دبی مدارها افزایش می‌یابد.

به بیان ساده:

• تعداد مدارها بیشتر شود: دبی موردنیاز افزایش پیدا می‌کند.
• طول مدارها بیشتر شود: افت فشار و هد موردنیاز افزایش می‌یابد.
• قطر لوله کمتر شود: مقاومت جریان بیشتر می‌شود.
• مدارها نامتوازن باشند: توزیع حرارت دچار مشکل می‌شود.

دبی تقریبی هر مدار

دبی هر مدار به بار حرارتی همان ناحیه و اختلاف دمای آب بستگی دارد. در بسیاری از سیستم‌های مسکونی، دبی هر مدار در محدوده تقریبی ۱ تا ۳ لیتر بر دقیقه قرار می‌گیرد؛ اما این مقدار ثابت نیست و باید بر اساس طراحی تعیین شود.

اگر ۶ مدار داشته باشیم و دبی متوسط هر مدار ۲ لیتر بر دقیقه باشد:

Qtotal=6×2=12 L/min Q_{\text{total}} = 6 \times 2 = 12 \, L/min Qtotal​=6×2=12L/min

این مقدار معادل حدود:

0.72 m3/h 0.72 \, m^3/h 0.72m3/h

است. پمپ باید این دبی را در هد موردنیاز مدار تأمین کند، نه صرفاً در حالت بدون بار یا فشار صفر.

جدول راهنمای اولیه انتخاب پمپ بر اساس تعداد مدار

جدول زیر برای برآورد اولیه پروژه‌های مسکونی تهیه شده است. انتخاب نهایی باید بر اساس طول مدار و افت فشار واقعی انجام شود.

این جدول صرفاً نقطه شروع است. برای مثال، دو پروژه با ۸ مدار ممکن است به پمپ‌های متفاوت نیاز داشته باشند؛ زیرا طول مدارها، قطر لوله و افت فشار آن‌ها یکسان نیست.

انتخاب پمپ بر اساس متراژ ساختمان

متراژ کمتر از ۵۰ مترمربع

در فضاهای کوچک، معمولاً تعداد مدارها کم است و طول لوله‌ها نیز محدودتر خواهد بود. یک پمپ دورمتغیر کوچک با هد متوسط می‌تواند پاسخ‌گوی نیاز سیستم باشد؛ البته به شرطی که کلکتور، شیرآلات و منبع حرارتی افت فشار غیرعادی ایجاد نکنند.

در این پروژه‌ها، استفاده از پمپ بیش‌ازحد بزرگ معمولاً مزیت خاصی ایجاد نمی‌کند و می‌تواند باعث صدای جریان و افزایش مصرف برق شود.

متراژ بین ۵۰ تا ۱۰۰ مترمربع

این بازه، یکی از رایج‌ترین محدوده‌ها در واحدهای مسکونی است. معمولاً سیستم دارای ۴ تا ۶ مدار است و پمپ‌هایی با هد متوسط و قابلیت تنظیم دور، انتخاب مناسبی هستند.

طول هر مدار باید کنترل شود. اگر یک مدار بسیار طولانی‌تر از مدارهای دیگر باشد، حتی پمپ مناسب نیز نمی‌تواند بدون بالانس هیدرولیکی، توزیع کاملاً یکنواختی ایجاد کند.

متراژ بین ۱۰۰ تا ۱۵۰ مترمربع

در متراژهای بالاتر، تعداد مدار و دبی کل افزایش می‌یابد. ممکن است یک کلکتور بزرگ با چندین مدار استفاده شود یا برای بخش‌های مختلف ساختمان، دو کلکتور مجزا در نظر گرفته شود.

در این شرایط باید بررسی شود که آیا یک پمپ مرکزی برای کل سیستم کافی است یا استفاده از پمپ‌های مجزا برای هر زون، کنترل و بالانس بهتری ایجاد می‌کند.

متراژ بیش از ۱۵۰ مترمربع

در پروژه‌های بزرگ، انتخاب پمپ فقط با جدول‌های عمومی توصیه نمی‌شود. طراحی باید شامل محاسبه بار حرارتی، افت فشار هر مدار، دبی کل، ظرفیت دیگ یا پکیج و نحوه زون‌بندی باشد.

در برخی پروژه‌ها، نصب چند پمپ کوچک‌تر برای زون‌های مستقل، عملکرد مناسب‌تری نسبت به یک پمپ بسیار بزرگ دارد. این روش همچنین امکان کنترل جداگانه دمای بخش‌های مختلف را فراهم می‌کند.

تأثیر طول مدارهای گرمایش از کف

طول مدار یکی از مهم‌ترین پارامترهای انتخاب پمپ است. هرچه طول لوله بیشتر شود، اصطکاک و افت فشار افزایش می‌یابد. اگر مدارها بیش از اندازه طولانی باشند، برای تأمین جریان مناسب به هد بیشتری نیاز خواهد بود.

طول مناسب مدار به عواملی مانند قطر لوله، فاصله نصب و نوع طراحی وابسته است. در بسیاری از پروژه‌های مسکونی، مدارهای با طول متوسط عملکرد متعادل‌تری دارند و بالانس آن‌ها آسان‌تر است.

مدارهای بسیار کوتاه نیز ایده‌آل نیستند؛ زیرا ممکن است افت فشار بسیار کمی داشته باشند و سهم بیشتری از جریان را دریافت کنند. در نتیجه، مدارهای طولانی‌تر با کاهش جریان مواجه می‌شوند. استفاده از فلومتر روی کلکتور و تنظیم دقیق مدارها برای جلوگیری از این مشکل ضروری است.

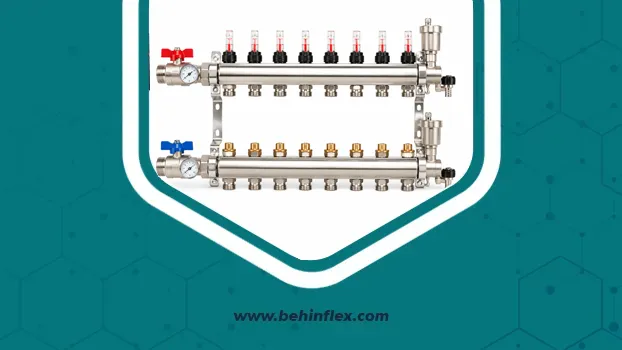

نقش کلکتور در عملکرد پمپ

کلکتور، نقطه توزیع آب گرم بین مدارهای مختلف گرمایش از کف است. کیفیت و طراحی کلکتور می‌تواند بر افت فشار، قابلیت تنظیم جریان و عملکرد کلی پمپ اثر بگذارد.

یک کلکتور مناسب بهتر است دارای ویژگی‌های زیر باشد:

• فلومتر برای مشاهده و تنظیم دبی هر مدار
• شیرهای قطع‌و‌وصل مستقل
• امکان نصب عملگر حرارتی
• هواگیر و شیر تخلیه
• بدنه مقاوم در برابر دما و فشار
• اتصالات استاندارد و آب‌بندی مناسب
• قابلیت اتصال به سیستم کنترل هوشمند

در صورتی که کلکتور افت فشار زیادی داشته باشد، پمپی که برای لوله‌ها مناسب به نظر می‌رسد ممکن است در عمل دبی کافی ایجاد نکند. بنابراین کلکتور باید همراه با سایر اجزای سیستم بررسی شود.

پمپ دورثابت یا دورمتغیر؛ کدام بهتر است؟

پمپ دورثابت

پمپ‌های دورثابت معمولاً ساختار ساده‌تری دارند و در چند سرعت مشخص کار می‌کنند. قیمت خرید آن‌ها ممکن است پایین‌تر باشد، اما کنترل مصرف انرژی و انطباق با تغییرات بار حرارتی در آن‌ها محدودتر است.

در سیستم‌هایی که تعداد مدار ثابت است و کنترل پیچیده‌ای وجود ندارد، پمپ دورثابت می‌تواند عملکرد قابل‌قبولی داشته باشد؛ به‌شرط آنکه اندازه آن به‌درستی انتخاب شود.

پمپ دورمتغیر

پمپ‌های دورمتغیر می‌توانند سرعت چرخش موتور را بر اساس نیاز سیستم تنظیم کنند. این ویژگی برای گرمایش از کف اهمیت زیادی دارد؛ زیرا همه مدارها همیشه هم‌زمان با ظرفیت کامل باز نیستند.

مزایای پمپ دورمتغیر عبارت‌اند از:

• کاهش مصرف برق
• کاهش صدای جریان
• تنظیم بهتر فشار
• سازگاری با شیرهای ترموستاتیک
• کاهش فشار اضافی روی لوله‌ها و اتصالات
• عملکرد بهتر در شرایط بار جزئی

برای ساختمان‌هایی با چند زون حرارتی، اتاق‌های مستقل و کنترل هوشمند، پمپ دورمتغیر معمولاً گزینه حرفه‌ای‌تری است.

چه زمانی به پمپ جداگانه نیاز داریم؟

در سیستم‌های کوچک، گاهی پمپ داخلی پکیج یا پمپ مدار اصلی می‌تواند وظیفه گردش آب را انجام دهد. اما در بسیاری از پروژه‌ها، وجود پمپ مستقل برای مدار گرمایش از کف ضروری یا دست‌کم مفید است.

پمپ جداگانه ممکن است در شرایط زیر لازم باشد:

• تعداد مدارهای گرمایش از کف زیاد باشد.
• سیستم دارای چند کلکتور باشد.
• بین مدار دیگ و مدار کف، واحد اختلاط وجود داشته باشد.
• دمای موردنیاز گرمایش از کف با رادیاتورها متفاوت باشد.
• افت فشار تجهیزات کنترلی بالا باشد.
• ساختمان چند طبقه یا چند زون مستقل داشته باشد واحد پمپاژ منبع حرارتی دبی کافی ایجاد نکند.

استفاده از واحد پمپاژ و اختلاط، امکان کاهش دمای آب ورودی به گرمایش از کف و کنترل ایمن‌تر سیستم را فراهم می‌کند.

ارتباط دمای آب با انتخاب پمپ

گرمایش از کف معمولاً با دمای آب پایین‌تری نسبت به رادیاتورها کار می‌کند. این سیستم به‌جای گرم‌کردن سریع یک سطح کوچک، گرما را در سطح وسیعی از کف توزیع می‌کند.

با کاهش اختلاف دمای رفت و برگشت، برای انتقال توان حرارتی مشخص به دبی بیشتری نیاز است. بنابراین طراحی دمایی سیستم مستقیماً بر ظرفیت موردنیاز پمپ اثر می‌گذارد.

در انتخاب پمپ باید موارد زیر مشخص باشد:

• دمای آب رفت
• دمای آب برگشت
• اختلاف دمای طراحی
• توان حرارتی هر زون
• دبی کل موردنیاز
• محدوده مجاز دمای لوله و کف

پمپ به‌تنهایی دمای آب را تنظیم نمی‌کند. برای کنترل دما باید از شیرهای اختلاط، سنسورها، ترموستات‌ها و تجهیزات کنترلی مناسب استفاده شود.

اشتباهات رایج در انتخاب پمپ گرمایش از کف

انتخاب پمپ فقط بر اساس متراژ

متراژ به‌تنهایی نمی‌تواند طول مدار، دبی و افت فشار را مشخص کند. این روش ممکن است در پروژه‌های بسیار کوچک به‌صورت تقریبی جواب دهد، اما برای ساختمان‌های بزرگ یا چندزون قابل اتکا نیست.

انتخاب بزرگ‌ترین پمپ موجود

پمپ قوی‌تر الزاماً عملکرد بهتری ندارد. اگر پمپ بیش‌ازحد بزرگ باشد، جریان با سرعت بالا حرکت می‌کند و مشکلاتی مانندتوجهی به طولانی‌ترین مدار

هد سیستم بایدها ایجاد می‌شود.

بی‌توجهی به طولانی‌ترین مدار

هد سیستم باید بر اساس مسیر بحرانی، یعنی مداری که بیشتریناری که بیشترین افت فشار را دارد، ارزیابی شود. نادتن این مدار موجب می‌شود بعضی قسمت‌ها جریان کافی دریافت نکنند.

تنظیم‌نکردن فلومترها

حتی با وجود پمپ مناسب، اگر دبی مدارها تنظیم نشود، آب از مسیرهای کم‌مقاومت عبور می‌کند و مدارهای طولانی‌تر ضعیف می‌شوند.

حذف عایق زیر گرمایش از کف

عایق‌کاری زیر لوله‌ها باعث کاهش انتقال حرارت به سمت پایین و افزایش بهره‌وری سیستم می‌شود. نبود عایق مناسب، بار حرارتی را افزایش می‌دهد و ممکن است نیاز به دبی و توان بیشتری ایجاد کند.

برای بررسی راهکارهای عایق‌کاری و انتخاب محصولات مناسب، می‌توانید دسته‌بندی‌های مرتبط در فروشگاه behinflex.com را بررسی کنید.

چک‌لیست انتخاب پمپ

پیش از خرید یا نصب پمپ، موارد زیر را بررسی کنید:

• [ ] متراژ واقعی سطح مجهز به گرمایش از کف مشخص شده است.
• [ ] تعداد مدارهای هر کلکتور مشخص است.
• [ ] طول هر مدار ثبت شده است.
• [ ] قطر و جنس لوله‌ها مشخص است.
• [ ] دبی موردنیاز هر مدار محاسبه شده است.
• [ ] دبی کل سیستم تعیین شده است.
• [ ] افت فشار طولانی‌ترین مدار بررسی شده است.
• [ ] افت فشار کلکتور و شیرآلات در محاسبات آمده است.
• [ ] پمپ در نقطه کاری مناسب انتخاب شده است.
• [ ] امکان تنظیم دور یا فشار پمپ بررسی شده است.
• [ ] سیستم دارای بالانس هیدرولیکی است.
• [ ] عایق زیر لوله‌ها و اطراف کلکتور مناسب است.
• [ ] دمای رفت و برگشت برای پمپ مشخص است.
• [ ] برق و حفاظت الکتریکی پمپ پیش‌بینی شده است.
• [ ] دسترسی مناسب برای سرویس و هواگیری وجود دارد.

راهنمای خرید پمپ گرمایش از کف

برای خرید پمپ، ابتدا باید اطلاعات فنی پروژه را آماده کنید. ارائه تعداد مدار، طول تقریبی لوله‌ها، متراژ، نوع سیستم گرمایشی و مشخصات کلکتور به فروشنده یا مشاور، احتمال انتخاب اشتباه را کاهش می‌دهد.

به مشخصات فنی روی منحنی پمپ توجه کنید، نه فقط توان نامی موتور. دو پمپ با توان برقی یکسان ممکن است دبی و هد متفاوتی داشته باشند. معیار اصلی باید توانایی پمپ در تأمین دبی لازم در هد واقعی سیستم باشد.

هنگام خرید به موارد زیر توجه کنید:

۱. محدوده دبی و هد

پمپ باید در محدوده‌ای کار کند که دبی و هد موردنیاز پروژه را هم‌زمان تأمین کند. انتخاب بر اساس حداکثر عدد درج‌شده روی جعبه کافی نیست.

۲. قابلیت تنظیم سرعت

برای سیستم‌هایی که مدارهای متعدد یا شیرهای برقی دارند، پمپ دورمتغیر معمولاً کنترل بهتری فراهم می‌کند.

۳. مصرف انرژی

رده انرژی، حالت‌های کنترل فشار و توان مصرفی در ساعات طولانی کارکرد اهمیت دارند. گرمایش از کف معمولاً برای مدت زیادی فعال است، بنابراین مصرف پمپ در طول فصل سرد قابل توجه خواهد بود.

۴. سازگاری با دمای سیستم

پمپ باید برای محدوده دمایی و فشار کاری مدار گرمایش مناسب باشد. استفاده از محصول نامتناسب ممکن است به آب‌بندی، بلبرینگ اص موتور آسیب بزند.

۵. خدمات و تأمین قطعات

برند، اصالت کالا، گارانتی و دسترسی به قطعات یدکی، در خرید تجهیزات تأسیساتی اهمیت زیادی دارد. پیش از خرید، امکان پشتیبانی و خدمات را نیز بررسی کنید.

برای استعلام قیمت پمپ، تجهیزات گرمایش از کف و محصولات عایق‌کاری، می‌توانید به فروشگاه behinflex.com مراجعه کنید و مشخصات پروژه را برای دریافت مشاوره تخصصی در اختیار کارشناسان بهین فلکس قرار دهید.

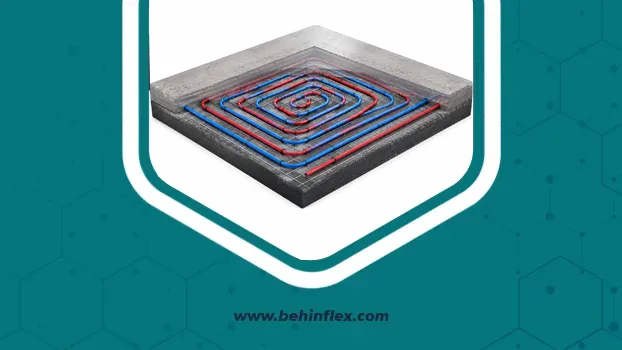

عایق‌کاری و تأثیر آن بر عملکرد گرمایش از کف

گرمایش از کف زمانی بهترین عملکرد را دارد که حرارت عمدتاً به سمت فضای داخلی هدایت شود. عایق زیر سیستم، مانع انتقال بخش زیادی از انرژی به سقف طبقه پایین یا زمین می‌شود.

عایق الاستومریک و سایر عایق‌های مناسب می‌توانند در بخش‌های مختلف تأسیسات، از جمله لوله‌ها، کلکتور، اتصالات و مسیرهای انتقال حرارت استفاده شوند. انتخاب نوع عایق به محل نصب، دما، رطوبت، ضخامت موردنیاز و شرایط اجرایی بستگی دارد.

عایق‌کاری اصولی مزایای زیر را دارد:

• کاهش اتلاف حرارتی
• کاهش زمان رسیدن کف به دمای مطلوب
• کاهش بار کاری منبع حرارتی
• افزایش یکنواختی گرمایش
• کاهش هزینه انرژی
• محافظت بهتر از تجهیزات و لوله‌ها

با این حال، عایق‌کاری جایگزین انتخاب درست پمپ نیست. هر دو بخش باید به‌صورت هماهنگ طراحی شوند.

نمونه محاسبه ساده برای یک واحد مسکونی

فرض کنید یک واحد ۹۰ مترمربعی دارای ۶ مدار گرمایش از کف است. طول هر مدار حدود ۷۰ تا ۸۰ متر در نظر گرفته شده و دبی متوسط هر مدار ۲ لیتر بر دقیقه است.

دبی کل:

$$6\times 2=12L/min$$

یا تقریباً:

0.72 m3/h 0.72 \, m^3/h 0.72m3/h

اگر افت فشار طولانی‌ترین مدار، کلکتور و شیرآلات در محدوده‌ای باشد که به هد حدود ۴ تا ۵ متر نیاز دارد، یک پمپ دورمتغیر با قابلیت تأمین حدود ۰٫۷ تا ۱ مترمکعب بر ساعت در هد موردنظر می‌تواند گزینه اولیه باشد.

این نتیجه قطعی نیست؛ زیرا بار حرارتی، قطر واقعی لوله، دمای طراحی و مشخصات منبع حرارتی نیز باید بررسی شوند. هدف این مثال، نشان‌دادن روش تحلیل است، نه معرفی یک مدل مشخص برای همه واحدهای ۹۰ مترمربعی.

روش تشخیص نامناسب‌بودن پمپ پس از نصب

گاهی مشکل سیستم بعد از راه‌اندازی مشخص می‌شود. نشانه‌های زیر می‌توانند بیانگر انتخاب نادرست پمپ یا تنظیم نبودن سیستم باشند:

• سرد ماندن یک یا چند مدار
• گرم‌شدن سریع مدارهای کوتاه و ضعیف‌بودن مدارهای بلند
• صدای زیاد جریان در کلکتور
• نوسان مداوم دمای کف
• افزایش غیرعادی مصرف برق
• نمایش دبی بسیار کم در فلومترها
• نیاز به کارکرد دائمی پمپ با بیشترین دور
• اختلاف زیاد دمای بخش‌های مختلف ساختمان
• هواگرفتگی مکرر مدارها
• خطای دمایی یا فشاری در سیستم

پیش از تعویض پمپ، باید هواگیری، بازبودن شیرها، تنظیم فلومترها، سلامت صافی و عملکرد شیرهای اختلاط بررسی شود. در بسیاری از موارد، مشکل از بالانس نبودن مدارهاست، نه از ظرفیت پمپ.

آیا یک پمپ برای همه مدارها مناسب است؟

در سیستم‌های کوچک و متوسط، یک پمپ مشترک برای کلکتور می‌تواند کافی باشد. اما در پروژه‌های بزرگ، چندطبقه یا چندزون، استفاده از یک پمپ واحد ممکن است کنترل سیستم را دشوار کند.

تقسیم سیستم به چند زون و نصب پمپ‌های مستقل می‌تواند مزایای زیر را داشته باشد:

• کنترل دمای مستقل برای هر بخش
• کاهش افت فشار هر زون
• کاهش مصرف انرژی در بالانس بهتر مدارها
• سرویس سادهکردن بخش‌های بلااستفاده
• بالانس بهتر مدارها
• سرویس ساده‌تر

البته تعدد پمپ‌ها، تجهیزات کنترلی و هزینه اولیه را افزایش می‌دهد. تصمیم نهایی باید بر اساس طراحی تأسیسات و الگوی استفاده از ساختمان انجام شود.

توصیه‌های اجرایی برای افزایش عمر پمپ

برای افزایش عمر مفید پمپ گرمایش از کف، تنها انتخاب ظرفیت مناسب کافی نیست. نصب صحیح و سرویس دوره‌ای نیز اهمیت دارد.

• جهت نصب پمپ مطابق فلش روی بدنه باشد.
• محور موتور در وضعیت مجاز سازنده قرار گیرد.
• سیستم پیش از راه‌اندازی به‌طور کامل هواگیری شود.
• صافی و فیلتر مدار به‌صورت دوره‌ای تمیز شود.
• فشار مدار در محدوده توصیه‌شده باقی بماند.
• از کارکرد خشک پمپ جلوگیری شود.
• اتصالات الکتریکی توسط فرد متخصص انجام شود.
• در شروع فصل سرما، فلومترها و شیرهای کلکتور بررسی شوند.
• رسوب و آلودگی مدار در پروژه‌های قدیمی کنترل شود.
• پمپ برای مدت طولانی در حالت بیشینه غیرضروری کار نکند.

جمع‌بندی

انتخاب پمپ گرمایش از کف باید بر اساس مجموعه‌ای از عوامل انجام شود، نه فقط متراژ ساختمان. تعداد مدارها، طولانی‌ترین مسیر، دبی کل، افت فشار، نوع کلکتور، دمای رفت و برگشت و نحوه کنترل زون‌ها، معیارهای اصلی این انتخاب هستند.

برای پروژه‌های کوچک، جدول‌های اولیه می‌توانند دید مناسبی ایجاد کنند؛ اما در سیستم‌های بزرگ‌تر یا چندکلکتوره، محاسبه دقیق نقطه کاری پمپ ضروری است. استفاده از پمپ دورمتغیر، بالانس صحیح مدارها و عایق‌کاری اصولی نیز به کاهش مصرف انرژی و افزایش یکنواختی گرمایش کمک می‌کند.

اگر برای انتخاب پمپ، عایق‌کاری لوله‌ها یا تأمین تجهیزات گرمایش از کف به راهنمایی نیاز دارید، به بهین فلکس به‌عنوان مرجع تخصصی عایق‌های الاستومریک و تجهیزات مرتبط مراجعه کنید. برای مشاهده محصولات، بررسی قیمت‌ها و دریافت مشاوره، به فروشگاه behinflex.com سر بزنید.

سوالات متمایش از کف رامپ گرمایش از کف

۱. آیا می‌توان پمپ گرمایش از کف را فقط بر اساس متراژ انتخاب کرد؟

خیر. متراژ فقط یک معیار اولیه است. تعداد مدار، طول لوله‌ها، دبی موردنیاز، افت فشار و مشخصات کلکتور نیز باید بررسی شوند.

۲. برای ۶ مدار گرمایش از کف چه پمپی مناسب است؟

در بسیاری از پروژه‌های متوسط، پمپی با هد تقریبی ۴ تا ۶ متر و دبی حدود ۰٫۶ تا ۱٫۲ مترمکعب بر ساعت می‌تواند نقطه شروع مناسبی باشد؛ اما انتخاب نهایی به طول مدارها و افت فشار بستگی دارد.

۳. آیا پمپ قوی‌تر باعث گرم‌شدن سریع‌تر کف می‌شود؟

نه لزوماً. پمپ بیش‌ازحد قوی ممکن است باعث صدا، مصرف برق بیشتر و برهم‌خوردن بالانس مدارها شود. پمپ باید متناسب با نقطه کاری سیستم انتخاب شود.

۴. پمپ دورمتغیر برای گرمایش از کف بهتر است؟

در بیشتر سیستم‌های چندمداره، پمپ دورمتغیر کنترل فشار و مصرف انرژی بهتری ارائه می‌دهد؛ به‌خصوص زمانی که شیرهای ترموستاتیک یا زون‌های مستقل وجود دارند.

۵. طول مناسب هر مدار گرمایش از کف چقدر است؟

طول مناسب به قطر لوله، فاصله نصب، بار حرارتی و طراحی سیستم بستگی دارد. مدارهای بیش‌ازحد بلند افت فشار زیادی ایجاد می‌کنند و مدارهای بسیار کوتاه نیز ممکن است به بالانس دشوار منجر شوند.

۶. آیا عایق‌کاری زیر گرمایش از کف بر انتخاب پمپ اثر دارد؟

عایق‌کاری مناسب، اتلاف حرارت را کاهش می‌دهد و بار حرارتی سیستم را بهتر می‌کند؛ اما جایگزین محاسبه دبی و هد پمپ نیست. عایق و پمپ باید به‌صورت هماهنگ انتخاب شوند.
