چگونه مدارهای گرمایش از کف را بالانس کنیم؟
چگونه مدارهای گرمایش از کف را بالانس کنیم؟
سیستم گرمایش از کف زمانی عملکرد مطلوبی دارد که آب گرم بهصورت کنترلشده و متناسب با نیاز حرارتی هر مدار در لولهها گردش کند. اگر طول مدارها، افت فشار، سطح گرمایشی اتاقها یا مقاومت هیدرولیکی آنها متفاوت باشد، باز گذاشتن یکسان شیرهای کلکتور لزوماً به توزیع یکنواخت آب منجر نمیشود.
در چنین شرایطی، بالانس گرمایش از کف اهمیت پیدا میکند. منظور از بالانس، تنظیم دبی هر مدار بهگونهای است که هر حلقه مطابق دبی طراحیشده خود آب دریافت کند و اختلاف دمای رفتوبرگشت و توزیع حرارت در محدوده طراحی باقی بماند.
راهنماهای فنی سیستمهای گرمایش از کف نیز تأکید میکنند که وقتی طول مدارها برابر نیست یا مدارها افت فشار متفاوتی دارند، تنظیم دبی در کلکتور برای رسیدن به جریان موردنیاز هر حلقه ضروری است.
بالانس گرمایش از کف چیست و چرا اهمیت دارد؟
در یک سیستم هیدرونیک، آب تمایل دارد از مسیرهایی عبور کند که مقاومت هیدرولیکی کمتری دارند. بنابراین اگر چند مدار گرمایش از کف به یک کلکتور متصل باشند و یکی از مدارها کوتاهتر یا کمافتتر باشد، ممکن است نسبت به مدار طولانیتر جریان بیشتری دریافت کند.
نتیجه این وضعیت میتواند گرمایش بیش از حد یک اتاق و کمبود گرما در اتاق دیگر باشد. در ظاهر، پمپ کار میکند و آب گرم نیز در سیستم وجود دارد، اما توزیع دبی صحیح نیست.
بالانس هیدرولیکی این مشکل را با ایجاد مقاومت کنترلشده در مدارهای مختلف اصلاح میکند. در بالانس استاتیک، مدارها بر مبنای مدار با بیشترین افت فشار تنظیم میشوند تا دبی موردنیاز هر حلقه تأمین شود.
نشانههای بالانس نبودن مدارها
اگر یکی از علائم زیر را مشاهده میکنید، بررسی بالانس سیستم منطقی است:
- یک اتاق گرم و اتاق مجاور سرد است.
- بخشی از کف بهوضوح گرمتر از بخش دیگر است.
- فلومترها دبیهای بسیار متفاوتی را نشان میدهند.
- با افزایش دمای آب، برخی اتاقها بیش از اندازه گرم میشوند اما اتاق دیگری همچنان سرد است.
- پمپ دائماً با دور بالا کار میکند اما توزیع حرارت مناسب نیست.
- پس از تغییر تنظیمات ترموستات، پاسخ حرارتی اتاقها بسیار متفاوت است.
البته سرد بودن کف همیشه به معنی بالانس نبودن نیست. عایقکاری ضعیف، پوشش کف با مقاومت حرارتی بالا، فاصله نامناسب لولهها، نقص عایق زیر سیستم یا ظرفیت ناکافی منبع حرارتی نیز میتواند علت باشد.
اجزای مؤثر در بالانس سیستم

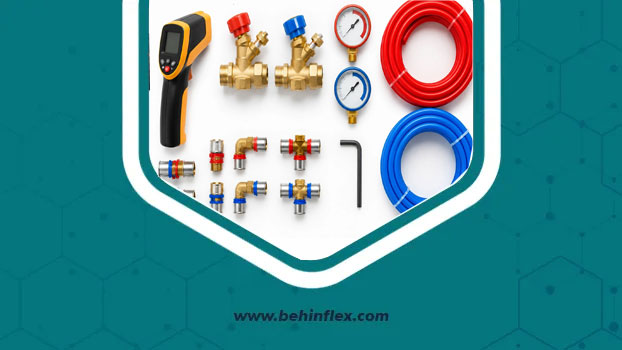

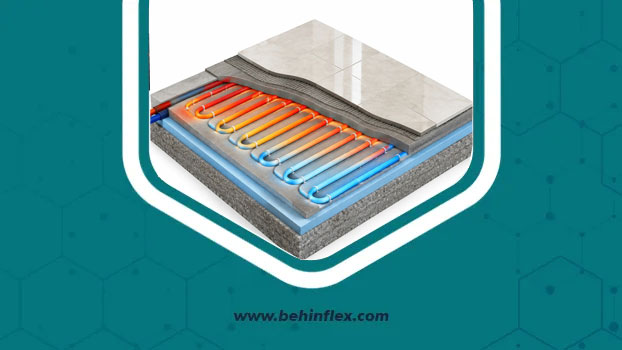

برای بالانس دقیق باید چند جزء اصلی را همزمان در نظر گرفت. کلکتور، فلومتر، شیرهای مدار برگشت، پمپ، ترموستاتها و خود لولههای گرمایش از کف در عملکرد نهایی نقش دارند.

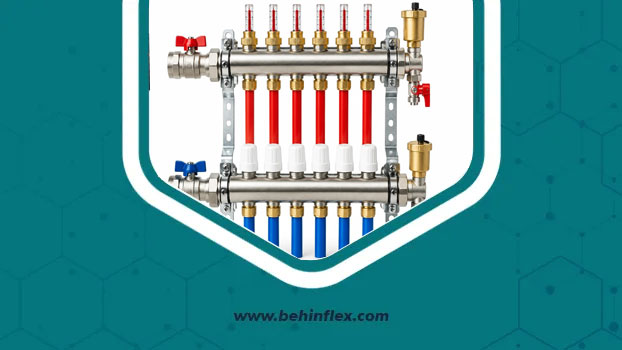

کلکتور معمولاً نقطه اصلی تنظیم جریان است. در مدلهای مجهز به فلومتر، دبی هر مدار مستقیماً قابل مشاهده و تنظیم است. برخی کلکتورها نیز از شیرهای بالانس یا Lockshield استفاده میکنند و مقدار تنظیم باید بر اساس محاسبات پروژه تعیین شود.
فلومتر چه نقشی دارد؟
فلومتر مقدار جریان عبوری از هر مدار را نمایش میدهد و امکان تنظیم آن را فراهم میکند. واحد نمایش در بسیاری از کلکتورها لیتر بر دقیقه (L/min) است.
در فرآیند بالانس، هدف این نیست که همه فلومترها دقیقاً عدد یکسانی نشان دهند؛ هدف این است که هر مدار به دبی موردنیاز طراحی خود برسد.
به همین دلیل، تنظیم همه مدارها روی مثلاً 2 یا 3 لیتر بر دقیقه، بدون توجه به طول لوله و بار حرارتی، روش مهندسی دقیقی محسوب نمیشود.
قبل از شروع بالانس چه مواردی را بررسی کنیم؟
قبل از چرخاندن فلومترها، ابتدا باید مطمئن شوید مشکل واقعاً هیدرولیکی است. وجود هوا در مدار، بسته بودن شیر، گیرکردن اکچویتور یا ضعف گردش آب میتواند نتیجه بالانس را کاملاً مخدوش کند.
چکلیست آمادهسازی
- عملکرد پمپ و جهت گردش آن را بررسی کنید.
- مطمئن شوید شیرهای اصلی رفت و برگشت باز هستند.
- اکچویتورهای مدارها در صورت نیاز در وضعیت باز قرار داشته باشند.
- سیستم را بهطور کامل هواگیری کنید.
- فشار سیستم را طبق طراحی و دستورالعمل تجهیزات کنترل کنید.
- فلومترها و شیرهای کلکتور را از نظر گیرکردگی بررسی کنید.
- دمای آب رفت و برگشت را اندازهگیری کنید.
- طول تقریبی هر مدار را مشخص کنید.
- مشخص کنید هر مدار مربوط به کدام اتاق یا ناحیه است.
وجود هوا در مدار میتواند جریان را مختل کند؛ در دستورالعملهای اجرایی گرمایش از کف نیز هواگیری کامل مدارها پیش از بالانس بهعنوان مرحله مهم راهاندازی مطرح شده است.
دبی مناسب مدار گرمایش از کف چگونه تعیین میشود؟
مهمترین نکته در بالانس گرمایش از کف این است که دبی مناسب باید از طراحی حرارتی و هیدرولیکی پروژه به دست آید، نه صرفاً از روی طول لوله.
اگر توان حرارتی موردنیاز یک مدار را داشته باشیم، میتوان دبی آب را با استفاده از رابطه انرژی محاسبه کرد:
دبی حجمی آب (m³/h) ≈ توان حرارتی (kW) ÷ [1.163 × اختلاف دمای رفت و برگشت (°C)]
برای تبدیل به لیتر بر دقیقه نیز:
دبی (L/min) ≈ 14.34 × توان حرارتی (kW) ÷ ΔT
برای مثال، اگر یک مدار به 1.5 کیلووات توان حرارتی نیاز داشته باشد و اختلاف دمای رفت و برگشت طراحی 7.5 درجه سانتیگراد باشد، دبی تقریبی آن حدود 2.9 لیتر بر دقیقه خواهد بود.
این مثال صرفاً روش محاسبه را نشان میدهد؛ مقدار نهایی باید با مشخصات لوله، طراحی مدار، افت فشار و شرایط واقعی پروژه تطبیق داده شود.
رابطه طول مدار و دبی چیست؟
هرچه طول مسیر لوله افزایش پیدا کند، افت فشار نیز معمولاً افزایش مییابد. بنابراین نمیتوان انتظار داشت دو مدار با طول کاملاً متفاوت، بدون تنظیم شیرها، دبی یکسانی داشته باشند.
راهنمای فنی Uponor نیز تأکید میکند که در صورت برابر نبودن طول مدارها، باید جریان هر حلقه بهصورت جداگانه تنظیم شود. این شرکت همچنین جداولی برای دبیهای نمونه بر اساس قطر لوله، طول مدار و شرایط طراحی ارائه کرده است.
| عامل | تأثیر بر بالانس |
|---|---|
| طول بیشتر مدار | افزایش افت فشار و نیاز به تنظیم دقیقتر |
| قطر کوچکتر لوله | افزایش مقاومت جریان |
| توان حرارتی بیشتر | معمولاً نیازمند دبی بیشتر |
| اختلاف دمای رفت و برگشت بیشتر | برای بار حرارتی مشخص، دبی کمتری لازم است |
| پمپ ضعیف یا تنظیم نامناسب | کاهش دبی قابل دسترس |
| وجود هوا | اختلال در گردش آب |
| شیر یا اکچویتور بسته | قطع یا محدود شدن جریان |
آموزش مرحلهبهمرحله بالانس گرمایش از کف
مرحله اول: سیستم را در شرایط پایدار قرار دهید
برای شروع، سیستم باید در وضعیت عملیاتی قرار داشته باشد. پمپ روشن باشد و مسیرهای مرتبط با مدارهای موردنظر باز باشند.
اگر اکچویتورهای حرارتی روی کلکتور نصب شدهاند، باید مطمئن شوید که فرمان ترموستات اجازه باز شدن مدار را میدهد. برخی اکچویتورها برای باز شدن کامل به چند دقیقه زمان نیاز دارند.
مرحله دوم: همه مدارها را شناسایی کنید
برای هر خروجی کلکتور مشخص کنید که متعلق به کدام اتاق است و طول تقریبی آن چقدر است.
بهتر است یک جدول ساده تهیه کنید:
- شماره مدار
- نام اتاق
- طول لوله
- قطر لوله
- توان حرارتی موردنیاز
- دبی طراحی
- دبی واقعی
- تنظیم نهایی فلومتر
این اطلاعات در عیبیابیهای بعدی نیز بسیار ارزشمند است.
مرحله سوم: دبی طراحی هر مدار را تعیین کنید
اگر نقشه محاسباتی پروژه موجود است، دبی درجشده در مدارک طراحی مبنای اصلی قرار میگیرد.
اگر نقشه در دسترس نیست، میتوان با استفاده از بار حرارتی، اختلاف دمای طراحی و مشخصات واقعی مدار، دبی را محاسبه کرد. در پروژههای پیچیده یا ساختمانهایی با مدارهای متعدد، محاسبه دقیق افت فشار و هد پمپ باید توسط متخصص تأسیسات انجام شود.
مرحله چهارم: تنظیم فلومترها
در کلکتورهای مجهز به فلومتر، ابتدا وضعیت فعلی همه مدارها را مشاهده کنید. سپس تنظیم را بهصورت مرحلهای انجام دهید.
روش معمول این است که دبی هر مدار را به مقدار هدف نزدیک کنید و سپس دوباره تمام مدارها را بررسی کنید. دلیل این کار آن است که تغییر مقاومت یک مدار میتواند نقطه کار کل شبکه و دبی سایر مدارها را نیز تغییر دهد. دستورالعملهای نصب نیز بر انجام تنظیمات اولیه و سپس اصلاحات نهایی تأکید دارند.
مرحله پنجم: تنظیمات را تکرار و دقیق کنید
پس از تنظیم اولیه، چند دقیقه به سیستم فرصت دهید تا شرایط جریان تثبیت شود.
سپس دوباره فلومترها را بخوانید. اگر مدار A بیش از مقدار موردنیاز جریان دارد و مدار B کمتر از مقدار طراحی دریافت میکند، محدود کردن تدریجی مدار A میتواند جریان قابل دسترس برای مدار B را تغییر دهد.
بنابراین بالانس واقعی معمولاً یک فرآیند یکمرحلهای نیست؛ بلکه شامل تنظیم، مشاهده، اصلاح و کنترل مجدد است.
اگر فلومتر نداریم، چه کنیم؟
برخی کلکتورها بهجای فلومتر از شیرهای بالانس استفاده میکنند. در این حالت تنظیم بر اساس تعداد دور شیر، مقدار پیشتنظیم یا اطلاعات فنی سازنده انجام میشود.
نباید بدون اطلاعات طراحی، تعداد دور شیر را برای همه مدارها یکسان در نظر گرفت. در راهنمای فنی Uponor، برای کلکتورهای مجهز به شیرهای Lockshield، تنظیم هر مدار بر اساس مقدار مشخصشده در مدارک پروژه انجام میشود.
در چنین سیستمهایی، اگر اطلاعات طراحی وجود نداشته باشد، اندازهگیری دما و جریان و بررسی افت فشار توسط تکنسین تأسیسات میتواند مبنای تصمیمگیری قرار گیرد.
چگونه متوجه شویم بالانس درست انجام شده است؟
پس از تنظیم، نباید فقط به عدد فلومتر نگاه کرد. عملکرد حرارتی ساختمان نیز باید بررسی شود.
یک سیستم بالانسشده باید بتواند بدون ایجاد اختلاف شدید بین اتاقها، شرایط طراحی را حفظ کند. دمای رفت و برگشت، دمای سطح کف، دمای اتاقها و رفتار ترموستاتها اطلاعات مهمی در این مرحله هستند.
نشانههای یک تنظیم مناسب
- دبی هر مدار به مقدار طراحی نزدیک است.
- اتاقها به دمای هدف میرسند.
- اختلاف شدید دمایی میان نواحی مشابه وجود ندارد.
- مدارهای طولانیتر به دلیل کمبود جریان دچار افت عملکرد نیستند.
- پمپ بدون نیاز به فشار یا دور غیرضروری کار نمیکند.
- تغییرات ترموستات باعث رفتار غیرعادی در مدارهای دیگر نمیشود.
اشتباهات رایج هنگام بالانس
یکی از رایجترین خطاها این است که کاربر تصور کند هرچه دبی بیشتر باشد، گرمایش همیشه بهتر خواهد بود. در حالی که افزایش بیهدف دبی میتواند مصرف انرژی پمپ را افزایش دهد و لزوماً مشکل حرارتی اتاق را حل نکند.
اشتباه دوم، تنظیم همه فلومترها روی یک مقدار ثابت است. اگر مدارها طول و بار حرارتی متفاوت داشته باشند، این روش ممکن است توزیع جریان مطلوبی ایجاد نکند.
اشتباهات مهم دیگر عبارتاند از:
- بالانس کردن سیستم پیش از هواگیری کامل.
- تنظیم فلومتر در حالی که برخی مدارها بسته هستند.
- بیتوجهی به اکچویتورهای حرارتی.
- تغییر همزمان سرعت پمپ و فلومتر بدون ثبت نتایج.
- افزایش دمای آب بهجای پیدا کردن مشکل هیدرولیکی.
- بیتوجهی به عایقکاری و اتلاف حرارت.
- استفاده از اعداد عمومی بهجای مقادیر محاسباتی پروژه.
نقش عایقکاری در عملکرد گرمایش از کف
بالانس هیدرولیکی فقط زمانی میتواند عملکرد مورد انتظار را ایجاد کند که ساختار حرارتی سیستم نیز مناسب باشد. اگر لولههای انتقال آب گرم در مسیرهای غیرگرمایشی عایق نشده باشند، بخشی از انرژی پیش از رسیدن به ناحیه مصرفکننده تلف میشود.
در این بخش، استفاده صحیح از عایقهای حرارتی در لولهها و اجزای مرتبط با تأسیسات اهمیت دارد. عایقهای الاستومری به دلیل ساختار سلولبسته و کاربرد گسترده در خطوط تأسیسات سرمایشی و گرمایشی، یکی از گزینههای مورد استفاده در عایقکاری تأسیسات هستند.
با این حال، انتخاب ضخامت و نوع عایق باید بر اساس دمای سیال، محل نصب، شرایط محیطی، الزامات پروژه و نوع لوله انجام شود.
راهنمای خرید تجهیزات و عایق مرتبط با گرمایش از کف
اگر در حال اجرای یک پروژه گرمایش از کف هستید، خرید تجهیزات نباید صرفاً بر اساس قیمت انجام شود. نوع کلکتور، تعداد مدارها، وجود فلومتر، کیفیت شیرها، امکان هواگیری و تخلیه، ظرفیت پمپ و مشخصات عایق لولهها باید با طراحی سیستم هماهنگ باشد.
در انتخاب عایق نیز باید مشخصات فنی محصول، ضخامت، ساختار سلولبسته، مقاومت حرارتی و شرایط نصب بررسی شود.
برای استعلام قیمت عایقهای الاستومری و بررسی محصولات مرتبط با تأسیسات، میتوانید به بهین فلکس (behinflex) مراجعه کنید و پیش از خرید، مشخصات فنی موردنیاز پروژه را با کارشناسان فروش تطبیق دهید. برای مشاهده محصولات و قیمتها، بخش فروشگاه behinflex.com در دسترس است.
آیا افزایش دمای آب مشکل بالانس را حل میکند؟
در بسیاری از موارد، افزایش دمای آب راهحل اصلی نیست. اگر یک مدار به دلیل مقاومت هیدرولیکی بالا دبی کافی دریافت نکند، گرمتر کردن آب ممکن است بهصورت موقت دمای سطح را افزایش دهد، اما عدم توزیع صحیح جریان همچنان باقی میماند.
ابتدا باید گردش آب، دبی مدارها، وضعیت شیرها، هواگیری و عملکرد پمپ بررسی شود. سپس دمای آب بر اساس طراحی سیستم تنظیم شود.
این رویکرد بهخصوص در سیستمهایی که با دمای پایین آب طراحی شدهاند اهمیت دارد؛ زیرا فلسفه گرمایش از کف، توزیع سطحی و یکنواخت انرژی حرارتی در یک سطح بزرگ است.
چه زمانی بالانس را به متخصص بسپاریم؟
اگر ساختمان چندین کلکتور، تعداد زیادی مدار، پمپگروه، شیرهای کنترلی یا سیستم کنترل هوشمند دارد، بالانس حرفهای میتواند از تنظیمات حدسی جلوگیری کند.
همچنین در موارد زیر بهتر است از متخصص تأسیسات کمک بگیرید:
- دبی برخی مدارها با وجود باز بودن شیرها بسیار پایین است.
- فلومترها نوسان شدید دارند.
- پمپ نمیتواند دبی موردنیاز را تأمین کند.
- اختلاف دمای رفت و برگشت غیرعادی است.
- یک مدار حتی پس از تنظیم صحیح همچنان سرد میماند.
- نقشه محاسباتی سیستم موجود نیست و تغییرات زیادی در ساختمان انجام شده است.
در پروژههای حرفهای، نرمافزارهای طراحی گرمایش از کف میتوانند افت فشار و بالانس هیدرولیکی مدارها را نیز محاسبه کنند؛ چنین محاسباتی در طراحی سیستمهای استاندارد بر مبنای مشخصات واقعی مدارها انجام میشود.
چکلیست نهایی بالانس گرمایش از کف
قبل از پایان کار، این موارد را کنترل کنید:
-
تمام مدارها بهدرستی شناسایی شدهاند.
-
سیستم هواگیری شده است.
-
شیرهای اصلی باز هستند.
-
پمپ در وضعیت مناسب کار میکند.
-
اکچویتورها و ترموستاتها بررسی شدهاند.
-
دبی طراحی هر مدار مشخص است.
-
فلومتر یا شیر بالانس هر مدار تنظیم شده است.
-
تنظیمات پس از پایدار شدن سیستم دوباره بررسی شدهاند.
-
دمای رفت و برگشت ثبت شده است.
-
دمای اتاقها و رفتار سیستم کنترل بررسی شده است.
-
مسیرهای لازم برای جلوگیری از اتلاف حرارت عایقکاری شدهاند.
-
مقادیر نهایی تنظیمات ثبت شدهاند.
جمعبندی
بالانس گرمایش از کف یک تنظیم ساده برای یکسانکردن اعداد فلومترها نیست؛ هدف اصلی، رساندن دبی مناسب به هر مدار متناسب با بار حرارتی و مقاومت هیدرولیکی آن است. طول مدار، قطر لوله، افت فشار، توان حرارتی، اختلاف دمای رفت و برگشت و ظرفیت پمپ همگی در این فرآیند مؤثرند.
بهترین رویکرد این است که ابتدا سیستم هواگیری و از نظر عملکرد تجهیزات بررسی شود، سپس دبی طراحی هر مدار تعیین و فلومترها یا شیرهای بالانس بهصورت مرحلهای تنظیم شوند. پس از آن نیز باید سیستم دوباره پایش شود تا اثر متقابل مدارها در تنظیم نهایی لحاظ شود.
در کنار بالانس هیدرولیکی، عایقکاری صحیح لولهها و اجزای تأسیسات نیز برای کاهش اتلاف انرژی اهمیت دارد. برای بررسی گزینههای عایق الاستومری و دریافت اطلاعات خرید، میتوانید از محصولات و خدمات تخصصی بهین فلکس (behinflex) استفاده کنید و برای استعلام قیمت و مشاوره فنی به فروشگاه بهین فلکس مراجعه کنید.
سوالات متداول
۱. بالانس گرمایش از کف یعنی چه؟
بالانس یعنی تنظیم جریان آب هر مدار بر اساس دبی طراحی، بهطوریکه توزیع حرارت میان مدارها متناسب و کنترلشده باشد. این کار معمولاً از طریق فلومتر یا شیرهای بالانس کلکتور انجام میشود.
۲. آیا همه فلومترهای گرمایش از کف باید روی یک عدد باشند؟
خیر. دبی مناسب هر مدار به عواملی مانند بار حرارتی، طول لوله، قطر لوله و اختلاف دمای طراحی بستگی دارد. بنابراین یکسان بودن اعداد فلومترها الزاماً به معنی بالانس صحیح نیست.
۳. اگر یک اتاق سرد باشد، آیا باید دبی مدار آن را زیاد کنیم؟
ممکن است افزایش دبی لازم باشد، اما ابتدا باید علت سرد بودن مشخص شود. هوا در مدار، بسته بودن شیر، نقص اکچویتور، عایقکاری ضعیف یا بار حرارتی بالاتر نیز میتواند عامل باشد.
۴. آیا میتوان بدون نقشه طراحی، گرمایش از کف را بالانس کرد؟
تنظیم اولیه امکانپذیر است، اما برای بالانس دقیق بهتر است دبی طراحی و افت فشار مدارها مشخص باشد. در سیستمهای پیچیده، بررسی متخصص تأسیسات توصیه میشود.
۵. آیا افزایش دور پمپ باعث بهتر شدن گرمایش از کف میشود؟
لزوماً نه. اگر مشکل از توزیع نامناسب جریان باشد، افزایش دور پمپ ممکن است فقط مصرف برق و فشار سیستم را افزایش دهد. ابتدا باید علت کمبود دبی و وضعیت بالانس بررسی شود.
۶. بهترین زمان برای بالانس مدارهای گرمایش از کف چه زمانی است؟
بالانس اصلی در مرحله راهاندازی و پس از تکمیل لولهکشی، هواگیری و آمادهبهکار شدن تجهیزات انجام میشود. بعد از تغییرات مهم در سیستم یا ساختمان نیز ممکن است نیاز به بازبینی تنظیمات وجود داشته باشد.
