گرمایش از کف در ساختمان‌های قدیمی
گرمایش از کف در ساختمان‌های قدیمی
بررسی هزینه، امکان اجرا و بهترین روش نصب
گرمایش از کف یکی از روش‌های مدرن تأمین گرمای ساختمان است که با توزیع یکنواخت حرارت از سطح کف، آسایش حرارتی مناسبی ایجاد می‌کند. اما اجرای این سیستم در ساختمان‌های قدیمی با چالش‌هایی مانند محدودیت ارتفاع کف، ظرفیت باربری سازه، وضعیت لوله‌کشی، نوع کف‌پوش و هزینه بازسازی همراه است.
برخلاف ساختمان‌های نوساز که می‌توان سیستم گرمایش از کف را از مرحله طراحی در نظر گرفت، در ساختمان‌های قدیمی باید شرایط موجود به‌دقت ارزیابی شود. انتخاب روش مناسب، استفاده از عایق حرارتی استاندارد و طراحی صحیح مدارهای گرمایشی، نقش تعیین‌کننده‌ای در راندمان و هزینه نهایی پروژه دارند.
گرمایش از کف چیست و چگونه کار می‌کند؟
گرمایش از کف سامانه‌ای است که گرما را از طریق سطح کف به فضای داخلی منتقل می‌کند. در سیستم آبی، آب گرم در لوله‌هایی که زیر کف‌پوش قرار گرفته‌اند گردش می‌کند؛ در سیستم برقی نیز کابل یا شبکه گرمایشی، انرژی الکتریکی را به گرما تبدیل می‌کند.
در این روش، سطح کف به یک سطح گرمایشی گسترده تبدیل می‌شود و گرما از طریق تابش و همرفت طبیعی به محیط انتقال می‌یابد. به همین دلیل، در صورت طراحی صحیح، امکان ایجاد آسایش حرارتی با توزیع نسبتاً یکنواخت دما فراهم می‌شود.
تفاوت سیستم آبی و برقی
گرمایش از کف آبی: آب گرم از طریق لوله‌های پلیمری مخصوص، مانند لوله‌های مناسب تأسیسات گرمایشی، در مدارهای طراحی‌شده جریان پیدا می‌کند. این سیستم معمولاً به منبع تولید گرما، کلکتور، پمپ و تجهیزات کنترلی نیاز دارد.
گرمایش از کف برقی: کابل‌های مقاومتی یا تشک‌های گرمایشی در لایه‌ای از کف نصب می‌شوند. این روش می‌تواند برای فضاهای محدود یا پروژه‌هایی که امکان اجرای شبکه آبی در آن‌ها دشوار است، گزینه مناسبی باشد؛ البته هزینه برق و ظرفیت مدار الکتریکی باید بررسی شود.
در ساختمان‌های قدیمی، هیچ‌کدام از این دو روش به‌صورت مطلق بهترین گزینه نیستند. انتخاب نهایی باید براساس ابعاد پروژه، هزینه انرژی، محدودیت‌های اجرایی و الگوی استفاده از ساختمان انجام شود.
آیا ساختمان‌های قدیمی برای گرمایش از کف مناسب هستند؟
قدیمی بودن ساختمان به‌تنهایی مانع اجرای گرمایش از کف نیست. آنچه اهمیت دارد، وضعیت واقعی ساختمان و امکان ایجاد لایه‌های موردنیاز بدون آسیب به عملکرد سازه و تأسیسات موجود است.
۱. بررسی ارتفاع کف و محدودیت درب‌ها
یکی از مهم‌ترین چالش‌ها در بازسازی، افزایش ارتفاع کف تمام‌شده است. سیستم‌های متداول گرمایش از کف ممکن است به عایق حرارتی، لوله، لایه پوشاننده و کف‌پوش نیاز داشته باشند که مجموع ضخامت آن‌ها قابل‌توجه است.
افزایش ارتفاع کف می‌تواند باعث ایجاد اختلاف تراز با اتاق‌های مجاور، کاهش ارتفاع مفید فضا، نیاز به اصلاح چهارچوب درها و تغییر ارتفاع پله‌ها شود. به همین دلیل، اندازه‌گیری تراز موجود و تعیین ضخامت مجاز سیستم باید پیش از خرید تجهیزات انجام شود.
در ساختمان‌هایی که امکان بالا آوردن کف وجود ندارد، استفاده از سامانه‌های کم‌ضخامت یا خشک می‌تواند بررسی شود. با این حال، کم‌ضخامت بودن به‌تنهایی تضمین‌کننده راندمان بالا نیست و عملکرد سیستم به طراحی کامل آن بستگی دارد.
۲. ارزیابی ظرفیت باربری سازه
در سیستم‌های سنتی، اجرای لایه‌های ملات یا بتن روی کف ممکن است وزن قابل‌توجهی به سازه اضافه کند. این موضوع در ساختمان‌های قدیمی، به‌خصوص ساختمان‌هایی با سقف‌های تیرآهنی، طاق ضربی یا سازه‌های دارای آسیب، اهمیت ویژه‌ای دارد.
پیش از اجرای سیستم، باید وزن لایه‌های جدید و تأثیر آن بر بار مرده ساختمان بررسی شود. در صورت وجود تردید درباره ظرفیت سازه، ارزیابی مهندس سازه ضروری است.
راهکارهای خشک و کم‌وزن ممکن است در برخی پروژه‌ها بار اضافی را کاهش دهند؛ اما انتخاب آن‌ها نیز باید براساس مشخصات فنی محصول و شرایط واقعی ساختمان باشد.
۳. بررسی عایق‌کاری و اتلاف حرارت
در ساختمان‌های قدیمی، کف ممکن است فاقد عایق حرارتی مناسب باشد. اگر گرما به سمت خاک، فضای زیرین یا سقف طبقه پایین منتقل شود، بخشی از انرژی تولیدشده به‌جای گرم کردن اتاق، صرف گرم کردن لایه‌های غیرضروری خواهد شد.
عایق حرارتی مناسب زیر سیستم، مقاومت حرارتی مسیر رو به پایین را افزایش می‌دهد و به هدایت سهم بیشتری از گرما به سمت فضای موردنظر کمک می‌کند. البته ضخامت و نوع عایق باید با محدودیت ارتفاع، بارگذاری، دمای کاری و الزامات اجرایی سازگار باشد.
۴. بررسی پنجره‌ها، دیوارها و عایق‌کاری ساختمان
گرمایش از کف نمی‌تواند به‌تنهایی ضعف شدید عایق‌کاری کل ساختمان را جبران کند. پنجره‌های تک‌جداره، درزهای باز، دیوارهای فاقد عایق و سقف‌های پراتلاف می‌توانند بار گرمایشی موردنیاز را افزایش دهند.
پیش از انتخاب ظرفیت سیستم، بهتر است وضعیت پوسته ساختمان بررسی شود. گاهی اصلاح درزگیری پنجره‌ها یا بهبود عایق‌کاری بخش‌های پراتلاف، امکان طراحی اقتصادی‌تر و عملکرد بهتر سیستم گرمایشی را فراهم می‌کند.
بهترین روش اجرای گرمایش از کف در ساختمان‌های قدیمی
روش اجرا باید با میزان تخریب قابل‌قبول، ارتفاع موجود و وضعیت سازه هماهنگ باشد. سه رویکرد اصلی برای بررسی وجود دارد.
روش اول: سیستم سنتی با لایه ملات
در این روش، ابتدا سطح زیرکار آماده می‌شود، سپس عایق حرارتی و لوله‌های گرمایشی نصب می‌شوند و لایه پوشاننده مناسب روی مدارها قرار می‌گیرد. پس از تکمیل مراحل اجرایی و رعایت زمان عمل‌آوری، کف‌پوش نصب می‌شود.
مزایا:
- امکان ایجاد سطح گرمایشی گسترده.
- توزیع نسبتاً یکنواخت حرارت در صورت طراحی درست.
- برخورداری از جرم حرارتی بالا و حفظ گرما برای مدتی پس از قطع گرمایش.
محدودیت‌ها:
- افزایش وزن و ارتفاع کف.
- زمان اجرای بیشتر به دلیل نیاز به عمل‌آوری لایه‌های ملات.
- دشواری تعمیر لوله‌های مدفون در صورت بروز نشتی.
این روش بیشتر زمانی قابل‌بررسی است که کف‌سازی به‌طور کامل بازسازی می‌شود و محدودیت سازه‌ای یا ارتفاعی جدی وجود ندارد.
روش دوم: سیستم کم‌ضخامت
سیستم‌های کم‌ضخامت برای پروژه‌هایی طراحی شده‌اند که افزایش ارتفاع کف در آن‌ها محدود است. این محصولات ممکن است از پنل‌های ویژه، شیارهای مخصوص لوله یا لایه‌های پوشاننده با ضخامت کنترل‌شده استفاده کنند.
مزیت اصلی آن‌ها کاهش میزان بالا آمدن کف و در برخی طرح‌ها کاهش زمان پاسخ حرارتی است. بااین‌حال، سازگاری با کف‌پوش، کیفیت عایق زیرین و ظرفیت گرمایشی باید دقیقاً بررسی شود.
در این روش، استفاده از محصولی که صرفاً با عنوان «کم‌ضخامت» عرضه شده است کافی نیست؛ مشخصات فنی کامل مجموعه باید با شرایط پروژه تطبیق داده شود.
روش سوم: سیستم خشک
در سامانه خشک، لوله‌ها در پنل‌ها یا صفحات مخصوص قرار می‌گیرند و معمولاً نیازی به اجرای لایه ضخیم ملات روی کل سطح وجود ندارد. این روش می‌تواند در بازسازی‌هایی که کاهش وزن و زمان اجرا اهمیت دارد، مناسب باشد.
نکته مهم: عملکرد سیستم خشک به طراحی پنل انتقال حرارت، تماس مناسب اجزای گرمایشی و کف‌پوش و جزئیات نصب بستگی دارد. بنابراین، باید از مجموعه‌ای استفاده شود که برای گرمایش از کف طراحی شده باشد، نه ترکیبی از مصالح نامرتبط.
مقایسه روش‌های اجرای گرمایش از کف در ساختمان قدیمی
| معیار | سیستم سنتی | سیستم کم‌ضخامت | سیستم خشک |
|---|---|---|---|
| افزایش ارتفاع کف | معمولاً بیشتر | معمولاً کمتر | وابسته به پنل و لایه نهایی |
| بار مرده | بالقوه بیشتر | وابسته به ساختار | در بسیاری از طرح‌ها کمتر |
| سرعت اجرا | معمولاً پایین‌تر | اغلب بالاتر | اغلب بالاتر |
| جرم حرارتی | زیاد | کم تا متوسط | معمولاً کمتر |
| مناسب برای بازسازی | در صورت امکان تخریب و کف‌سازی | مناسب برای محدودیت ارتفاع | مناسب برای برخی محدودیت‌های وزن و زمان |
| نیاز به طراحی تخصصی | ضروری | ضروری | ضروری |
این مقایسه کلی است؛ ضخامت، وزن و عملکرد واقعی هر سامانه باید از برگه مشخصات فنی سازنده استخراج شود.
مراحل اجرای گرمایش از کف در ساختمان‌های قدیمی
اجرای موفق گرمایش از کف به ترتیب صحیح عملیات، کنترل کیفیت و هماهنگی میان تأسیسات و کف‌سازی وابسته است. تغییر ترتیب مراحل یا حذف آزمون‌های ضروری می‌تواند باعث کاهش راندمان و افزایش هزینه تعمیرات شود.
مرحله اول: بازدید و طراحی حرارتی
در ابتدا باید نقشه ساختمان، متراژ اتاق‌ها، ارتفاع کف، نوع سازه، شرایط آب‌وهوایی و وضعیت عایق‌کاری بررسی شوند. سپس بار حرارتی هر فضا محاسبه می‌شود تا مشخص شود گرمایش از کف به‌تنهایی پاسخ‌گوی نیاز گرمایشی است یا به منبع مکمل نیاز دارد.
طراحی باید محل کلکتور، تعداد مدارها، طول لوله‌ها، فاصله لوله‌گذاری و دمای کاری آب را مشخص کند. اجرای یکسان لوله‌گذاری در تمام اتاق‌ها بدون محاسبه بار حرارتی، روش اصولی طراحی نیست.
مرحله دوم: آماده‌سازی زیرکار و عایق‌کاری
سطح زیرکار باید از نظر استحکام، تراز، رطوبت و قابلیت تحمل لایه‌های جدید بررسی شود. عایق حرارتی مناسب در محل طراحی‌شده نصب می‌شود تا انتقال ناخواسته حرارت به سمت زیرین کاهش یابد.
در این مرحله، نوع عایق باید با دمای کاری، بار فشاری، شرایط رطوبتی و ضخامت مجاز کف هماهنگ باشد. استفاده از محصول نامناسب ممکن است باعث تغییر شکل زیر بار، ایجاد پل حرارتی یا افت عملکرد مجموعه شود.

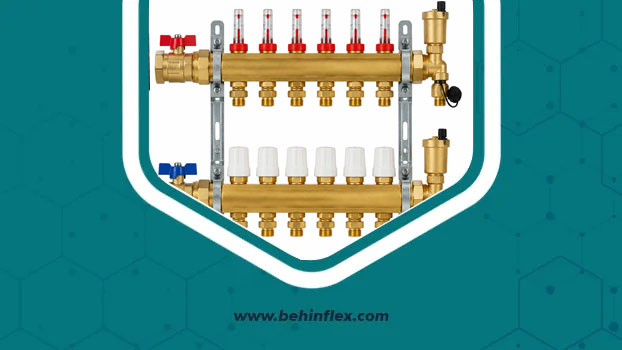

مرحله سوم: نصب لوله‌ها و کلکتور

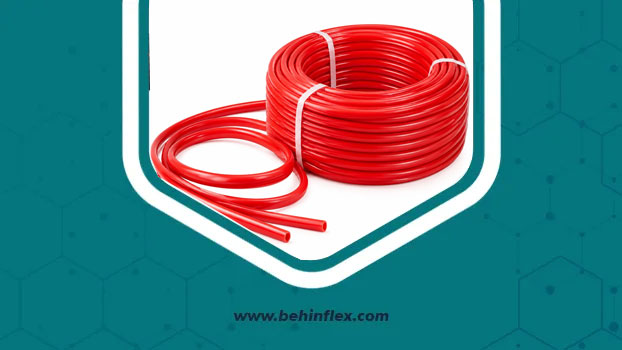

لوله‌ها مطابق نقشه در مدارهای مجزا نصب می‌شوند و به کلکتور رفت‌وبرگشت متصل می‌شوند. طراحی صحیح مدارها به توزیع متعادل آب گرم و کنترل دمای اتاق‌ها کمک می‌کند.
لوله‌ها نباید بدون رعایت شعاع خمش مجاز خم شوند یا در معرض آسیب مکانیکی قرار گیرند. همچنین محل عبور اتصالات، درزهای حرکتی و نقاط حساس باید براساس دستورالعمل سیستم مشخص شود.
مرحله چهارم: آزمون فشار و کنترل نشتی
پیش از پوشاندن لوله‌ها، مدارها باید مطابق دستورالعمل سازنده و الزامات فنی پروژه آزمایش شوند. نتیجه آزمون باید ثبت و وضعیت اتصالات بررسی شود تا احتمال وجود نشتی پیش از اجرای کف‌سازی کاهش یابد.
روش آزمون، فشار و مدت آن باید بر اساس نوع لوله و دستورالعمل اجرایی تعیین شود؛ استفاده از مقادیر یکسان برای همه سامانه‌ها صحیح نیست. پس از تأیید، می‌توان مراحل پوشش‌دهی و نصب کف‌پوش را ادامه داد.
مرحله پنجم: راه‌اندازی و تنظیم دما
پس از تکمیل کف‌سازی و رعایت زمان عمل‌آوری موردنیاز، سیستم باید به‌تدریج راه‌اندازی شود. افزایش ناگهانی دمای آب می‌تواند به برخی لایه‌های کف و کف‌پوش آسیب برساند.

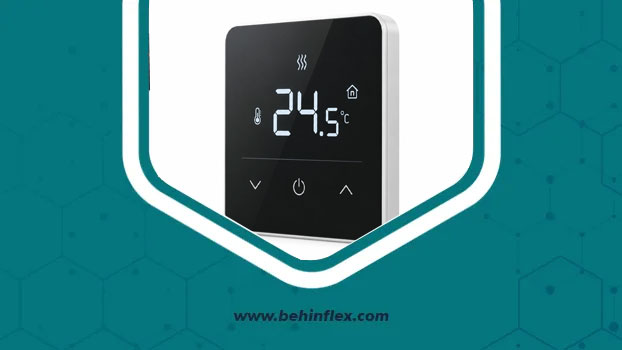

تنظیم دبی مدارها، کنترل دمای رفت‌وبرگشت و بررسی عملکرد ترموستات‌ها از مراحل مهم راه‌اندازی هستند. زمان گرم شدن فضا نیز به جرم حرارتی کف، شرایط ساختمان و ظرفیت طراحی بستگی دارد.
نقش عایق الاستومریک در گرمایش از کف ساختمان قدیمی
عایق‌کاری مناسب یکی از عوامل مؤثر در کاهش اتلاف حرارت سیستم‌های گرمایشی است؛ بااین‌حال، هر نوع عایقی برای قرارگیری زیر کف مناسب نیست.
عایق‌های الاستومریک در تأسیسات، به‌ویژه برای کاهش انتقال حرارت از لوله‌ها و تجهیزات و کنترل تعریق سطوح سرد، کاربرد دارند. ساختار سلول‌بسته بسیاری از این محصولات به کاهش نفوذ بخار آب کمک می‌کند؛ اما عملکرد نهایی به مشخصات محصول، کیفیت درزبندی و شرایط نصب وابسته است.
آیا عایق الاستومریک برای زیر گرمایش از کف مناسب است؟
پاسخ به نوع محصول بستگی دارد. عایق‌های لوله‌ای الاستومریک که برای عایق‌کاری خطوط تأسیسات تولید شده‌اند، لزوماً برای تحمل بار کف‌سازی یا قرارگیری زیر ملات طراحی نشده‌اند.
برای زیرسازی گرمایش از کف باید محصولی انتخاب شود که مقاومت فشاری، پایداری ابعادی و عملکرد حرارتی آن برای این کاربرد تأیید شده باشد. در بسیاری از سیستم‌ها، پنل‌های عایق مخصوص کف انتخاب متداول‌تری هستند.
بنابراین، پیش از خرید باید مشخصات فنی، دمای کاری، مقاومت فشاری و کاربرد مجاز محصول بررسی شود. استفاده از عایق صرفاً براساس ضریب هدایت حرارتی، بدون توجه به بارگذاری و شرایط نصب، تصمیم فنی کاملی نیست.
هزینه اجرای گرمایش از کف در ساختمان‌های قدیمی چقدر است؟
هزینه اجرای گرمایش از کف به عوامل متعددی وابسته است و بدون بازدید یا دریافت اطلاعات پروژه نمی‌توان رقم دقیقی اعلام کرد. در ساختمان‌های قدیمی، هزینه آماده‌سازی و بازسازی کف ممکن است سهم قابل‌توجهی از بودجه را تشکیل دهد.
مهم‌ترین عوامل هزینه عبارت‌اند از:
- متراژ مفید گرمایش و تعداد مدارهای موردنیاز.
- انتخاب سیستم سنتی، کم‌ضخامت یا خشک.
- قیمت لوله، کلکتور، تجهیزات کنترلی و منبع تولید گرما.
- نوع و ضخامت عایق حرارتی و لایه‌های کف‌سازی.
- هزینه تخریب کف قدیمی، جمع‌آوری نخاله و اجرای مجدد کف‌پوش.
- نیاز به اصلاح درها، آستانه‌ها، پله‌ها یا تأسیسات موجود.
- دستمزد نصب، آزمون فشار و راه‌اندازی تخصصی.
برای برآورد اقتصادی، بهتر است هزینه اولیه را همراه با هزینه مصرف انرژی، تعمیرات احتمالی و عمر مفید تجهیزات بررسی کنید. ارزان‌ترین روش نصب الزاماً کم‌هزینه‌ترین گزینه در بلندمدت نیست.
راهنمای خرید تجهیزات و عایق مناسب از بهین فلکس
پیش از خرید تجهیزات گرمایش از کف، فهرست مشخصات فنی پروژه را آماده کنید. دانستن متراژ، نوع سیستم، محدودیت ارتفاع، شرایط رطوبتی و نوع کف‌سازی به انتخاب دقیق‌تر محصولات کمک می‌کند.
برای انتخاب عایق نیز به این موارد توجه کنید:
- ضریب هدایت حرارتی یا مقدار λ؛ هرچه این مقدار کمتر باشد، ماده در ضخامت یکسان عایق حرارتی بهتری است.
- مقاومت فشاری متناسب با بار واردشده از کف‌سازی و استفاده روزمره.
- پایداری ابعادی در محدوده دمایی کاربرد.
- مقاومت در برابر رطوبت و سازگاری با سایر لایه‌های سیستم.
- ضخامت قابل‌اجرا و امکان نصب صحیح در فضای موجود.
بهین فلکس (behinflex) مرجعی تخصصی برای بررسی و تأمین عایق‌های الاستومریک مورد استفاده در تأسیسات است. اگر پروژه بازسازی شما به عایق‌کاری لوله‌های گرمایشی، تجهیزات موتورخانه یا خطوط تأسیساتی نیاز دارد، می‌توانید محصولات مرتبط را بررسی کنید.
برای مشاهده محصولات، دریافت اطلاعات فنی و استعلام قیمت، به فروشگاه سایت behinflex.com مراجعه کنید و مشخصات پروژه را برای دریافت مشاوره متناسب با کاربرد موردنظر ارائه دهید. توجه داشته باشید که انتخاب عایق زیر کف گرمایش از کف باید براساس تأییدیه کاربرد و مقاومت فشاری محصول انجام شود.
مزایا و معایب گرمایش از کف در ساختمان قدیمی
مزایای اصلی
- توزیع مناسب گرما در سطح اتاق و کاهش وابستگی به رادیاتورهای دیواری.
- آزاد شدن فضای دیوارها و انعطاف بیشتر در چیدمان داخلی.
- امکان کار با دمای آب پایین‌تر از بسیاری از سامانه‌های رادیاتوری، در صورت طراحی سازگار.
- قابلیت کنترل مستقل دمای اتاق‌ها در صورت استفاده از تجهیزات کنترلی مناسب.
- امکان ترکیب با برخی منابع گرمایشی پربازده، مانند پمپ حرارتی، در صورت طراحی صحیح.
محدودیت‌های اصلی
- هزینه تخریب و بازسازی کف در ساختمان‌های دارای کف‌پوش سالم.
- محدودیت ارتفاع و احتمال نیاز به اصلاح درها و اختلاف ترازها.
- دشواری دسترسی به لوله‌ها پس از پوشانده شدن.
- نیاز به طراحی و اجرای تخصصی و کنترل دقیق مراحل نصب.
- پاسخ حرارتی کندتر در سیستم‌های دارای جرم حرارتی بالا.
جمع‌بندی
اجرای گرمایش از کف در ساختمان‌های قدیمی امکان‌پذیر است، اما انتخاب روش مناسب به شرایط سازه، ارتفاع مجاز کف، وضعیت عایق‌کاری و بودجه بازسازی بستگی دارد. سیستم سنتی برای پروژه‌های دارای فضای کافی، روش‌های کم‌ضخامت برای محدودیت ارتفاع و سیستم خشک برای برخی پروژه‌های حساس به وزن قابل‌بررسی هستند.
پیش از شروع کار، محاسبه بار حرارتی، ارزیابی سازه، انتخاب عایق سازگار و اجرای آزمون فشار ضروری است. همچنین باید میان عایق مخصوص زیر کف و عایق الاستومریک مورد استفاده در لوله‌ها و تجهیزات تأسیساتی تفاوت قائل شد.
برای بررسی محصولات عایق‌کاری تأسیسات، دریافت مشخصات فنی و استعلام قیمت، می‌توانید از خدمات و محصولات بهین فلکس (behinflex) در سایت behinflex.com استفاده کنید. انتخاب نهایی باید بر مبنای نیاز واقعی پروژه و مشخصات فنی محصول انجام شود.
سوالات متداول
۱. آیا می‌توان بدون تخریب کامل کف، گرمایش از کف نصب کرد؟
در برخی پروژه‌ها، سیستم‌های کم‌ضخامت یا خشک امکان کاهش تخریب را فراهم می‌کنند. بااین‌حال، امکان اجرا به تراز کف، وضعیت زیرکار، کف‌پوش موجود و مشخصات سیستم انتخابی بستگی دارد.
۲. گرمایش از کف برای ساختمان قدیمی بهتر است یا رادیاتور؟
هیچ گزینه‌ای برای همه ساختمان‌ها بهتر نیست. گرمایش از کف می‌تواند آسایش حرارتی مناسبی ایجاد کند، اما رادیاتور ممکن است از نظر هزینه اولیه و سهولت نصب در ساختمان‌های دارای محدودیت بازسازی مناسب‌تر باشد.
۳. اجرای گرمایش از کف چقدر ارتفاع کف را افزایش می‌دهد؟
میزان افزایش ارتفاع به نوع سیستم، ضخامت عایق، قطر لوله، لایه پوشاننده و کف‌پوش بستگی دارد. باید ضخامت کل مجموعه از روی نقشه و مشخصات فنی محصول محاسبه شود.
۴. آیا گرمایش از کف مصرف انرژی را کاهش می‌دهد؟
در صورت طراحی درست، عایق‌کاری مناسب و تنظیم صحیح دما، این سیستم می‌تواند به کاهش مصرف انرژی کمک کند. نتیجه نهایی به کیفیت پوسته ساختمان، منبع گرما، تعرفه انرژی و شیوه بهره‌برداری بستگی دارد.
۵. آیا عایق الاستومریک را می‌توان زیر لوله‌های گرمایش از کف نصب کرد؟
فقط در صورتی که محصول مشخصاً برای این کاربرد مناسب باشد و مقاومت فشاری و پایداری ابعادی کافی داشته باشد. عایق‌های الاستومریک لوله‌ای الزاماً برای تحمل بار کف‌سازی طراحی نشده‌اند.
۶. برای انتخاب عایق مناسب گرمایش از کف از کجا قیمت بگیریم؟
ابتدا نوع کاربرد، ضخامت موردنیاز و مشخصات فنی عایق را تعیین کنید. سپس برای بررسی محصولات مرتبط با تأسیسات و استعلام قیمت به سایت behinflex.com مراجعه کنید و از بهین فلکس مشاوره بگیرید.
