چرا طراحی گرمایش از کف در ساختمان دوبلکس حساستر است؟
در یک ساختمان یکطبقه، مسیر توزیع آب گرم و تعداد مدارها معمولاً سادهتر است. در ساختمان دوبلکس، سیستم باید همزمان نیازهای حرارتی طبقه پایین و بالا را پاسخ دهد و آب گرم را با افت فشار قابلکنترل به مدارهای مختلف برساند.
ارتفاع ساختمان بهتنهایی به این معنا نیست که پمپ باید صرفاً به دلیل دوبلکس بودن بسیار قویتر انتخاب شود. آنچه در طراحی هیدرونیک اهمیت دارد، مجموع افت فشار مسیر، دبی موردنیاز مدارها، طول لولهها، اتصالات، کلکتورها و تجهیزات کنترلی است.
راهنمای طراحی هیدرونیک ASHRAE نیز بر تعیین افت فشار نهایی مدارها و طراحی مسیرهایی با افت فشار متناسب تأکید میکند تا برای رساندن آب به بخشهای کممقاومت، فشار اضافی موردنیاز نباشد.
بنابراین در ساختمان دوبلکس باید از همان مرحله طراحی معماری و تأسیسات، موارد زیر مشخص شوند:
- بار حرارتی هر اتاق در هر طبقه
- مساحت مفید قابل استفاده برای گرمایش از کف
- نوع پوشش نهایی کف
- ضخامت و مشخصات لایههای کف
- محل عبور لولهها
- طول هر مدار
- محل نصب کلکتورها
- دبی موردنیاز هر مدار
- افت فشار مدارها
- نوع سیستم تولید آب گرم
- نیازهای کنترلی هر طبقه
محاسبه بار حرارتی؛ اولین مرحله طراحی
مهمترین اشتباه در اجرای گرمایش از کف، شروع کار از تعداد لوله یا فاصله لولهها بدون محاسبه بار حرارتی ساختمان است.
ابتدا باید مشخص شود هر فضا چه مقدار گرما نیاز دارد. این مقدار به عواملی مانند ابعاد اتاق، موقعیت جغرافیایی، دمای طراحی بیرون، کیفیت عایق حرارتی دیوارها، پنجرهها، سقف و کف و همچنین کاربری اتاق وابسته است.
در یک دوبلکس، بار حرارتی اتاق نشیمن طبقه همکف ممکن است با اتاق خواب طبقه بالا کاملاً متفاوت باشد. همچنین اتاقهایی که در مجاورت فضای بیرون یا پنجرههای بزرگ قرار دارند، معمولاً شرایط حرارتی متفاوتی دارند.
پس طراحی صحیح باید اتاقبهاتاق انجام شود، نه صرفاً بر اساس متراژ کل ساختمان.
چه عواملی بار حرارتی را افزایش میدهند؟
در محاسبات اولیه باید مواردی مانند اینها بررسی شوند:
- سطح و کیفیت پنجرهها
- تعداد دیوارهای خارجی
- میزان عایقکاری پوسته ساختمان
- تماس کف با فضای بیرون یا زمین
- مجاورت سقف طبقه بالا با فضای خارجی
- دمای طراحی داخلی
- شرایط اقلیمی محل پروژه
- میزان نفوذ هوا و تهویه
- نوع و ضخامت پوشش کف
این اطلاعات مشخص میکنند که هر مترمربع کف چه میزان توان گرمایشی باید تأمین کند.
نقش عایق در گرمایش از کف دوبلکس
یکی از مهمترین اجزای سیستم، لایه عایق حرارتی زیر مدارهای گرمایش از کف است. هدف این لایه آن است که شار حرارتی تا حد امکان به سمت فضای موردنظر هدایت شود و انرژی به کف سازه یا فضاهای ناخواسته منتقل نشود.
در ساختمان دوبلکس، این موضوع اهمیت بیشتری دارد؛ زیرا کف طبقه بالا در مجاورت سقف طبقه پایین قرار دارد و طراحی نادرست میتواند باعث انتقال ناخواسته گرما و کاهش کنترل مستقل دمای طبقات شود.
عایق باید متناسب با ساختار کف، بار مکانیکی، ضخامت موجود و الزامات پروژه انتخاب شود. استفاده از عایقهای تخصصی الاستومریک نیز باید بر اساس مشخصات فنی محصول، مقاومت حرارتی و شرایط اجرایی انجام شود.
برای بررسی گزینههای عایق و دریافت اطلاعات فنی و قیمت، میتوانید بخش فروشگاه behinflex.com و محصولات تخصصی عایقهای الاستومریک بهین فلکس را بررسی کنید.
چرا عایقکاری فقط برای کاهش مصرف انرژی نیست؟
عایق زیر گرمایش از کف سه نقش مهم دارد:
- کاهش انتقال حرارت به سمت پایین
- افزایش سهم گرمای مفید در فضای هدف
- کمک به کنترل بهتر دمای سطح کف
در طراحی حرفهای، عایق یک جزء جانبی محسوب نمیشود؛ بلکه بخشی از عملکرد حرارتی کل سیستم است.
طراحی مدارهای گرمایش از کف در دوبلکس
پس از تعیین بار حرارتی، نوبت به طراحی مدارها میرسد. هر مدار از لولهای تشکیل میشود که آب گرم از طریق آن حرکت کرده و انرژی خود را به کف منتقل میکند.
طول مدار، قطر لوله، فاصله لولهها، دمای رفت و برگشت و دبی آب همگی روی عملکرد سیستم تأثیر دارند.
یکی از اصول مهم این است که مدارها از نظر افت فشار به شکل منطقی طراحی شوند. طراحی مدارهایی با طول و مقاومت بسیار متفاوت میتواند بالانس سیستم را دشوار کند.
استانداردها و دستورالعملهای طراحی سیستمهای گرمایش از کف نیز محاسبه دبی، افت فشار و دمای آب را جزء دادههای اساسی طراحی میدانند.
فاصله لولهها چقدر باشد؟
فاصله لولهها عدد ثابتی برای تمام ساختمانها نیست. این فاصله بر اساس بار حرارتی موردنیاز، ساختار کف، نوع پوشش نهایی، دمای آب و ظرفیت انتقال حرارت سیستم تعیین میشود.
بهطور کلی، کاهش فاصله لولهها میتواند انتقال حرارت یکنواختتری ایجاد کند، اما همزمان طول لوله و تعداد مدارها را افزایش میدهد.
در مناطق با بار حرارتی بیشتر، مانند نزدیکی سطوح خارجی یا پنجرههای بزرگ، ممکن است طراحی فشردهتر مدار موردنیاز باشد.
بنابراین استفاده از یک فاصله ثابت برای کل ساختمان، بدون محاسبه، روش حرفهای طراحی محسوب نمیشود.
انتخاب الگوی لولهگذاری
دو الگوی متداول در اجرای گرمایش از کف، آرایش مارپیچی و آرایش رفتوبرگشتی است.
الگوی مارپیچی
در این روش لوله رفت و برگشت در کنار یکدیگر قرار میگیرند. در نتیجه اختلاف دمای سطح کف معمولاً بهتر توزیع میشود.
این روش میتواند برای فضاهایی که یکنواختی دمای سطح اهمیت زیادی دارد گزینه مناسبی باشد.
الگوی رفتوبرگشتی
در این روش لوله بهصورت متوالی در فضای موردنظر حرکت میکند. اجرای آن در بعضی پروژهها سادهتر است، اما باید اختلاف دمای بخشهای مختلف کف در طراحی بررسی شود.
انتخاب الگو باید بر اساس محاسبات حرارتی و محدودیتهای معماری انجام شود، نه صرفاً براساس سهولت اجرا.

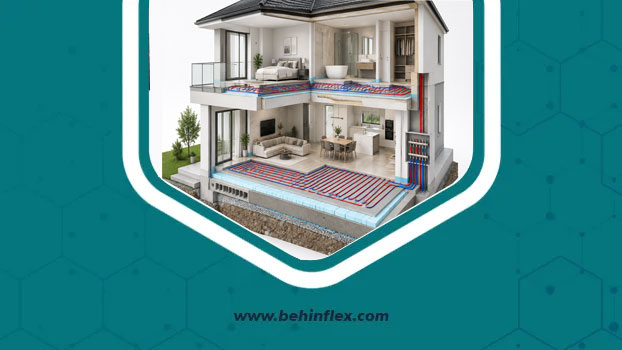

جانمایی کلکتور در ساختمان دوبلکس

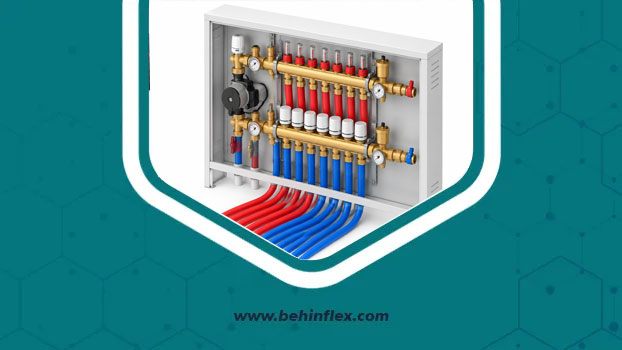

کلکتور قلب توزیع مدارهای گرمایش از کف است. در ساختمان دوبلکس، جانمایی کلکتورها تأثیر مستقیمی بر طول لولههای ارتباطی، افت فشار و قابلیت کنترل هر طبقه دارد.
یکی از راهکارهای قابل بررسی، اختصاص کلکتور مناسب به هر طبقه است. در این حالت مدارهای هر طبقه به شکل مستقلتر مدیریت میشوند.
البته تعداد و محل کلکتورها باید بر اساس نقشه واقعی پروژه تعیین شود. در ساختمانهای بزرگتر، حتی ممکن است تقسیمبندی مدارها به چند ناحیه کنترلی ضروری باشد.
کلکتور مناسب باید چه امکاناتی داشته باشد؟
بسته به نوع سیستم، کلکتور میتواند دارای اجزایی مانند موارد زیر باشد:
- شیرهای قطع و وصل
- فلومتر برای مشاهده یا تنظیم دبی
- شیر هواگیری
- شیر تخلیه
- عملگرهای حرارتی
- تجهیزات بالانس
- اتصالات مناسب مدارها
وجود فلومتر و تجهیزات تنظیم دبی، کنترل و بالانس مدارها را سادهتر میکند.
بالانس هیدرولیکی؛ نکتهای که در دوبلکس نباید نادیده گرفته شود
اگر همه مدارها به یک منبع حرارتی متصل باشند، آب تمایل دارد از مسیرهایی عبور کند که مقاومت هیدرولیکی کمتری دارند.
در صورت طراحی یا تنظیم نادرست، ممکن است یک مدار دبی بیشتری دریافت کند و مدار دیگری با کمبود جریان مواجه شود. نتیجه میتواند اتاقی بیش از حد گرم و اتاقی دیگر سرد باشد.
به همین دلیل پس از طراحی باید دبی موردنیاز مدارها و افت فشار آنها محاسبه و سپس سیستم بالانس شود. منابع طراحی تخصصی نیز تأکید میکنند که طراحی دقیق پیشنیاز بالانس هیدرولیکی قابلاعتماد است.
چکلیست بالانس هیدرولیکی
| مورد | وضعیت مطلوب |
|---|---|
| طول مدارها | متناسب با طراحی و بار حرارتی |
| دبی هر مدار | محاسبه و قابل تنظیم |
| افت فشار | محاسبهشده و قابل کنترل |
| کلکتور | متناسب با تعداد مدارها |
| پمپ | انتخاب براساس دبی و هد واقعی |
| کنترل دما | مستقل یا منطقهای طبق نیاز |
| هواگیری | پیشبینیشده در نقاط مناسب |
دمای آب در گرمایش از کف
گرمایش از کف معمولاً با آب با دمای پایینتر از بسیاری از سیستمهای سنتی توزیع حرارت کار میکند. این ویژگی یکی از دلایل سازگاری آن با منابع حرارتی کمدما است.
بااینحال، تعیین دمای رفت نباید به شکل حدسی انجام شود. دمای رفت باید از محاسبات طراحی و محدودیتهای کف، پوشش نهایی و لایههای زیرین به دست آید.
در راهنمای طراحی Uponor بر این نکته تأکید شده که هنگام تعیین دمای رفت، دمای مجاز کفسازی و همچنین محدودیتهای پوشش کف و چسبها نباید نقض شود.
دمای سطح کف؛ چرا نباید بیش از حد گرم شود؟
یکی از ویژگیهای مهم گرمایش از کف، توزیع حرارت در سطح وسیع است. بنابراین برای تأمین گرمای موردنیاز نباید صرفاً دمای آب یا دمای سطح را بیش از حد افزایش داد.
طبق دادههای طراحی مبتنی بر DIN EN 1264، حداکثر دمای سطح در ناحیه اشغالشده معمولاً ۲۹ درجه سانتیگراد و در ناحیه پیرامونی ۳۵ درجه در نظر گرفته میشود؛ برای حمام نیز مقدار ۳۳ درجه ذکر شده است. مقدار دقیق طراحی باید متناسب با استاندارد پروژه، کاربری فضا و سیستم اجرایی تعیین شود.
این موضوع اهمیت طراحی درست را نشان میدهد: اگر ظرفیت حرارتی کافی نیست، راهکار لزوماً افزایش دمای کف نیست؛ ممکن است لازم باشد فاصله لولهها، عایق، پوشش کف یا بار حرارتی دوباره بررسی شود.
تأثیر نوع کفپوش بر عملکرد سیستم
کفپوش نهایی بخشی از مقاومت حرارتی مسیر انتقال گرماست.
سرامیک و سنگ معمولاً انتقال حرارت مناسبی دارند، در حالی که کفپوشهای چوبی، لمینت یا برخی پوششهای ضخیم میتوانند مقاومت حرارتی بیشتری ایجاد کنند.
بنابراین پیش از طراحی باید نوع کفپوش مشخص باشد. تغییر پوشش کف پس از طراحی میتواند عملکرد نهایی سیستم را تغییر دهد.
در طراحی کفپوش به چه مواردی توجه کنیم؟
- ضریب انتقال حرارت کفپوش
- ضخامت پوشش
- مقاومت حرارتی لایههای روی لوله
- نوع چسب یا ملات
- دمای مجاز کفپوش
- الزامات تولیدکننده کفپوش
- امکان انبساط و انقباض
کنترل مستقل طبقات در ساختمان دوبلکس
یکی از مزایای طراحی اصولی در ساختمان دوبلکس، امکان کنترل جداگانه طبقات است.
طبقه همکف و طبقه بالا الزاماً در تمام ساعات به یک میزان گرمایش نیاز ندارند. برای مثال، میزان تابش خورشید، الگوی استفاده از اتاقها و تلفات حرارتی دو طبقه میتواند متفاوت باشد.
به همین دلیل میتوان در طراحی، زونهای حرارتی مستقلی تعریف کرد. این زونها در صورت نیاز با ترموستاتها و عملگرهای مناسب روی مدارهای کلکتور کنترل میشوند.
البته تعداد زونها نباید صرفاً برای پیچیدهتر کردن سیستم افزایش یابد؛ بلکه باید بر اساس کاربری و نیاز واقعی ساختمان تعیین شود.
انتخاب منبع حرارتی برای گرمایش از کف
گرمایش از کف میتواند با منابع حرارتی مختلفی ترکیب شود؛ از جمله پکیجهای چگالشی، دیگها و در برخی پروژهها سیستمهای مبتنی بر انرژیهای تجدیدپذیر.
یکی از مزیتهای سیستمهای سطحی، امکان کار با دمای آب نسبتاً پایین است. منابع فنی Uponor نیز به سازگاری گرمایش از کف با منابع تولید آب گرم کمدما اشاره میکنند.
اما انتخاب ظرفیت منبع حرارتی باید بر اساس بار حرارتی واقعی ساختمان انجام شود، نه متراژ بهتنهایی.
در ساختمان دوبلکس باید علاوه بر ظرفیت، موارد زیر نیز بررسی شود:
- دمای موردنیاز مدارها
- دبی کل سیستم
- حجم آب مدارها
- کنترل اولویتها
- تعداد زونهای حرارتی
- نیاز احتمالی به مخزن یا تجهیزات واسط
- شرایط عملکرد در بار جزئی
اشتباهات رایج در طراحی گرمایش از کف دوبلکس
برخی خطاها در مرحله طراحی یا اجرا میتوانند عملکرد سیستم را کاهش دهند:
۱. طراحی براساس متراژ کل
متراژ بهتنهایی برای تعیین تعداد مدار یا ظرفیت سیستم کافی نیست. بار حرارتی اتاقها باید جداگانه محاسبه شود.
۲. حذف یا ضعیفکردن عایق زیر سیستم
عایق ناکافی میتواند بخشی از انرژی حرارتی را به سمت پایین هدایت کند و کنترل سیستم را دشوارتر کند.
۳. طراحی همه مدارها با طول یکسان
یکسان بودن طول مدارها الزام فنی مطلق نیست. مهمتر از آن، تطابق طول، دبی، افت فشار و بار حرارتی هر مدار است.
۴. بیتوجهی به پوشش نهایی
اگر کفپوش پس از طراحی تغییر کند، مقاومت حرارتی مسیر انتقال گرما نیز ممکن است تغییر کند.
۵. جانمایی نامناسب کلکتور
فاصله زیاد کلکتور از مدارها میتواند طول لولههای رابط و افت فشار را افزایش دهد.
۶. تنظیم نکردن دبی مدارها
نصب سیستم بدون بالانس نهایی میتواند باعث اختلاف دمای محسوس بین فضاها شود.
۷. افزایش بیش از حد دمای آب
دمای بالاتر همیشه به معنای عملکرد بهتر نیست و باید محدودیتهای سطح کف، کفسازی و پوشش نهایی رعایت شوند.
چکلیست طراحی گرمایش از کف برای ساختمان دوبلکس
قبل از اجرای پروژه، این موارد را بررسی کنید:
-
بار حرارتی هر اتاق محاسبه شده است.
-
نقشه مدارهای هر طبقه مشخص است.
-
محل کلکتورها تعیین شده است.
-
تعداد مدارها براساس محاسبات تعیین شده است.
-
طول مدارها کنترل شده است.
-
افت فشار مدارها محاسبه شده است.
-
دبی موردنیاز هر مدار مشخص شده است.
-
پمپ براساس دبی و هد موردنیاز انتخاب شده است.
-
عایق حرارتی زیر سیستم بهدرستی انتخاب شده است.
-
نوع کفپوش پیش از طراحی مشخص شده است.
-
دمای رفت و برگشت طراحی شده است.
-
دمای مجاز سطح کف بررسی شده است.
-
کنترل مستقل طبقات در صورت نیاز پیشبینی شده است.
-
امکان هواگیری و تخلیه مدارها در نظر گرفته شده است.
-
سیستم پس از راهاندازی بالانس شده است.
راهنمای خرید عایق برای گرمایش از کف
انتخاب عایق مناسب برای گرمایش از کف باید براساس مشخصات فنی انجام شود، نه صرفاً ضخامت یا قیمت.
در زمان خرید، بهتر است به مواردی مانند ضریب هدایت حرارتی، مقاومت حرارتی، مقاومت فشاری، پایداری ابعادی، ضخامت، شرایط نصب و سازگاری با ساختار کف توجه شود.
برای پروژههای دوبلکس، مشخصات واقعی کف و بارگذاری نیز اهمیت دارد؛ زیرا عایق باید علاوه بر عملکرد حرارتی، در ساختار کف عملکرد مکانیکی قابلقبولی داشته باشد.
اگر برای انتخاب عایق الاستومریک مناسب پروژه به اطلاعات فنی، بررسی گزینهها یا استعلام قیمت نیاز دارید، بهین فلکس (behinflex) بهعنوان مرجع تخصصی عایقهای الاستومریک میتواند نقطه شروع مناسبی برای بررسی محصولات باشد. برای مشاهده محصولات و قیمتها میتوانید به فروشگاه behinflex.com مراجعه کرده و پیش از خرید، مشخصات فنی محصول را با شرایط پروژه تطبیق دهید.
گرمایش از کف در دوبلکس؛ اجرا مهمتر از انتخاب تجهیزات است
حتی بهترین لوله، کلکتور یا عایق، در صورت طراحی نادرست نمیتواند عملکرد مطلوب کل سیستم را تضمین کند.
در ساختمان دوبلکس باید سیستم از دیدگاه حرارتی، هیدرولیکی و اجرایی بهصورت یکپارچه بررسی شود. محاسبه بار حرارتی، تعیین مدارها، کنترل افت فشار، انتخاب عایق، تعیین دمای آب و تنظیم دبی باید زنجیرهای از یک طراحی واحد باشند.
همچنین مستندسازی مسیر لولهها پیش از پوشاندن کف اهمیت زیادی دارد. ثبت نقشه مدارها میتواند در تعمیرات، بازسازی و جلوگیری از آسیب به لولهها در آینده مفید باشد.
جمعبندی
گرمایش از کف در ساختمانهای دوبلکس میتواند توزیع حرارت یکنواخت و کنترل مناسبی ایجاد کند، اما موفقیت آن به طراحی دقیق وابسته است. مهمترین عوامل عبارتاند از محاسبه بار حرارتی هر فضا، انتخاب صحیح فاصله و طول مدارها، جانمایی اصولی کلکتورها، بالانس هیدرولیکی، کنترل دمای آب، توجه به کفپوش و استفاده از عایق مناسب.
در این میان، عایقکاری صحیح زیر سیستم نقش مهمی در جهتدهی حرارت و کاهش انتقال ناخواسته انرژی دارد. بنابراین انتخاب عایق باید همزمان با طراحی کل سیستم انجام شود.
برای انتخاب عایقهای الاستومریک متناسب با پروژه و دریافت مشاوره و استعلام قیمت، میتوانید محصولات و خدمات تخصصی بهین فلکس (behinflex) را بررسی کنید و برای مشاهده گزینههای موجود به فروشگاه behinflex.com مراجعه کنید.
