لایه‌های کف در گرمایش از کف

ترتیب صحیح اجرا و راهنمای انتخاب عایق

گرمایش از کف یکی از روش‌های مؤثر برای توزیع یکنواخت حرارت در ساختمان است، اما عملکرد واقعی آن فقط به لوله‌های گرمایشی یا منبع تولید آب گرم وابسته نیست. ساختار کف و ترتیب اجرای لایه‌های گرمایش از کف مستقیماً بر انتقال حرارت، زمان پاسخ سیستم، مصرف انرژی، ارتفاع نهایی کف و دوام پوشش نهایی اثر می‌گذارد.

اگر عایق حرارتی در جای نامناسب قرار بگیرد، زیرسازی تراز نباشد، لوله‌ها به شکل صحیح تثبیت نشوند یا ضخامت و نوع لایه روی لوله با سیستم سازگار نباشد، حتی یک سیستم گرمایش از کف با تجهیزات باکیفیت نیز ممکن است عملکرد مطلوبی نداشته باشد.

نکته مهم این است که یک ساختار ثابت برای تمام پروژه‌ها وجود ندارد. در سیستم‌های تر، لوله معمولاً داخل یا زیر لایه‌ای از screed/ملات قرار می‌گیرد؛ در سیستم‌های خشک، پنل‌های انتقال حرارت و لایه‌های خشک جایگزین ملات می‌شوند؛ و در پروژه‌های بازسازی، سیستم‌های کم‌ضخامت می‌توانند مستقیماً روی کف موجود اجرا شوند. برای نمونه، سیستم Minitec شرکت Uponor برای بازسازی روی سطوح موجود طراحی شده و ساختار آن با سیستم‌های سنتی wet متفاوت است.

در یک سیستم متداول گرمایش از کف آبی، ساختار کف معمولاً از زیرسازی سازه‌ای، لایه عایق حرارتی، لایه جداکننده یا محافظ، لوله‌های گرمایش، لایه انتقال حرارت/اسکریـد و کفپوش نهایی تشکیل می‌شود. عایق باید تا حد امکان از اتلاف حرارت به سمت پایین جلوگیری کند و لوله باید طبق نقشه طراحی و دستورالعمل سازنده تثبیت شود. ترتیب دقیق لایه‌ها به نوع سیستم، سازه کف، شرایط رطوبتی و کفپوش نهایی بستگی دارد.

گرمایش از کف چگونه کار می‌کند؟

در سیستم گرمایش از کف، انرژی حرارتی از طریق لوله‌های آب گرم یا عناصر گرمایشی در سطح کف توزیع می‌شود. در سیستم آبی، آب گرم از مدار گرمایشی وارد لوله‌های نصب‌شده در کف شده و حرارت خود را به لایه‌های اطراف منتقل می‌کند.

سپس حرارت از طریق ساختار کف به سمت سطح حرکت کرده و فضای اتاق را گرم می‌کند. به همین دلیل، هر لایه کف بخشی از مسیر انتقال حرارت است و مقاومت حرارتی آن باید در طراحی سیستم مورد توجه قرار گیرد.

در سیستم‌های wet یا تر، لوله معمولاً در ساختاری قرار می‌گیرد که با screed یا ماده پوشاننده در تماس است. Uponor نیز سیستم‌های wet خود را برای استفاده با screedهای سیمانی و انیدریتی معرفی می‌کند.

اما در سیستم‌های dry، از پنل‌ها و لایه‌های انتقال حرارت استفاده می‌شود و الزاماً نیازی به حجم زیادی از ملات وجود ندارد.

بنابراین وقتی درباره «ترتیب لایه‌های گرمایش از کف» صحبت می‌کنیم، ابتدا باید مشخص کنیم سیستم از چه نوعی است.

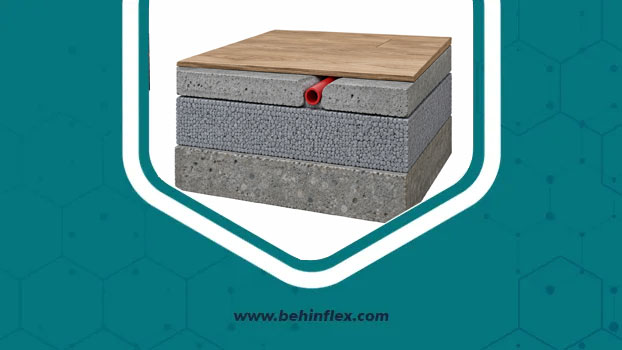

لایه‌های گرمایش از کف به چه ترتیبی قرار می‌گیرند؟

برای یک ساختار متداول گرمایش از کف آبی در کف بتنی، می‌توان ترتیب کلی را از پایین به بالا به شکل زیر در نظر گرفت:

1. سازه یا دال کف
2. آماده‌سازی و تراز کردن زیرسازی
3. لایه عایق حرارتی
4. لایه جداکننده یا محافظ، در صورت نیاز سیستم
5. نوار پیرامونی و جزئیات انبساط
6. لوله‌های گرمایش از کف و سیستم تثبیت آن‌ها
7. screed یا لایه پوشاننده و انتقال‌دهنده حرارت
8. لایه آماده‌سازی کف
9. کفپوش نهایی

البته این ترتیب یک الگوی عمومی است و جایگزین نقشه اجرایی سیستم نیست.

برای مثال، برخی سیستم‌های پنلی، عایق و مکانیزم تثبیت لوله را در یک مجموعه یکپارچه ارائه می‌کنند. در سیستم‌های دیگر، مش فلزی روی عایق قرار می‌گیرد و لوله توسط بست به آن متصل می‌شود. Uponor برای سیستم Classic خود استفاده از مش فولادی، کلیپس و لوله را معرفی کرده و آن را روی لایه عایق نصب می‌کند.

پس باید همیشه دستورالعمل سیستم انتخاب‌شده را بر ترتیب عمومی مقدم دانست.

جدول ترتیب لایه‌های کف در گرمایش از کف

ترتیب	لایه	وظیفه اصلی	نکته اجرایی
۱	دال یا زیرسازی	تحمل بار	باید پایدار و تراز باشد
۲	آماده‌سازی	حذف ناهمواری و عیوب	ترک‌ها و نقاط آسیب‌دیده اصلاح شوند
۳	عایق حرارتی	کاهش انتقال حرارت رو به پایین	ضخامت و مقاومت حرارتی باید طراحی شود
۴	لایه محافظ/جداکننده	محافظت و جداسازی	بسته به سیستم متفاوت است
۵	نوار پیرامونی	کنترل حرکت و انبساط	در اطراف محدوده کف اجرا می‌شود
۶	لوله گرمایش	انتقال آب گرم	طبق نقشه و فاصله طراحی نصب شود
۷	screed	انتقال و توزیع حرارت	ضخامت و نوع آن باید با سیستم سازگار باشد
۸	لایه آماده‌سازی	ایجاد سطح مناسب برای کفپوش	مطابق نوع کفپوش اجرا شود
۹	کفپوش	سطح نهایی	مقاومت حرارتی و سازگاری مهم است

این جدول، ساختار عمومی یک سیستم wet را نشان می‌دهد و نباید بدون بررسی سیستم اجرایی برای تمام پروژه‌ها به‌عنوان جزئیات اجرایی ثابت استفاده شود.



لایه اول: زیرسازی و دال کف

اولین لایه مؤثر در ساختار گرمایش از کف، سطح سازه‌ای است که سیستم روی آن اجرا می‌شود. این سطح می‌تواند دال بتنی، کف موجود، زیرسازی چوبی یا ساختار دیگری باشد.

پیش از اجرای عایق، زیرسازی باید از نظر استحکام، تراز بودن، رطوبت و وجود ترک یا آسیب بررسی شود.

سطح نامناسب می‌تواند باعث ایجاد مشکلاتی در لایه‌های بالاتر شود. برای مثال، وجود برجستگی می‌تواند ضخامت عایق یا لایه پوشاننده را تغییر دهد و اجرای یکنواخت سیستم را دشوار کند.

در پروژه‌های بازسازی، این مرحله اهمیت بیشتری دارد؛ زیرا کف موجود ممکن است قبلاً چندین لایه پوشش داشته باشد.

آماده‌سازی کف قبل از اجرای عایق

پیش از نصب لایه‌های گرمایش از کف، معمولاً باید موارد زیر بررسی شود:

• تمیزی سطح
• تراز بودن کف
• استحکام زیرسازی
• وجود ترک‌های قابل‌توجه
• وجود رطوبت
• مسیر عبور تأسیسات
• ارتفاع قابل‌دسترس کف
• شرایط اتصال کف به دیوارها

Building Science Education نیز در مورد عایق‌کاری دال‌های موجود، آماده‌سازی سطح و اصلاح ترک‌ها، سوراخ‌ها و نفوذی‌ها را پیش از اجرای لایه‌های جدید مورد تأکید قرار می‌دهد.

لایه دوم: عایق حرارتی گرمایش از کف

یکی از مهم‌ترین لایه‌های سیستم، عایق حرارتی است.

هدف اصلی عایق این است که شار حرارتی ناخواسته به سمت پایین کاهش پیدا کند و سهم بیشتری از انرژی سیستم به سمت فضای گرم‌شونده هدایت شود.

به بیان ساده، اگر کف زیر لوله بدون عایق حرارتی مناسب باشد، بخشی از انرژی حرارتی ممکن است به دال، خاک، فضای زیر کف یا فضای غیرگرم منتقل شود.

به همین دلیل، انتخاب عایق مناسب فقط یک موضوع جانبی نیست؛ بلکه بخشی از طراحی عملکردی گرمایش از کف است.

چرا عایق در گرمایش از کف اهمیت دارد؟

عایق مناسب می‌تواند:

• انتقال حرارت رو به پایین را کاهش دهد.
• شرایط حرارتی سیستم را قابل‌کنترل‌تر کند.
• از گرم شدن غیرضروری سازه زیرین جلوگیری کند.
• به کاهش اتلاف انرژی کمک کند.
• امکان طراحی بهتر پاسخ حرارتی سیستم را فراهم کند.

در سیستم‌های مختلف ممکن است عایق به شکل تخته، رول، پنل شانه‌ای یا پنل مخصوص گرمایش از کف عرضه شود.

برای نمونه، سیستم‌های Uponor شامل پنل‌هایی هستند که علاوه بر عملکرد عایق، برای تثبیت لوله نیز طراحی شده‌اند. برخی مدل‌ها حتی لایه عایق را در ساختار پنل یکپارچه دارند.

عایق الاستومریک در گرمایش از کف چه جایگاهی دارد؟

عایق الاستومریک در پروژه‌های ساختمانی کاربردهای گسترده‌ای در کنترل انتقال حرارت، تأسیسات مکانیکی و لوله‌های HVAC دارد، اما نباید فرض کرد که هر عایق الاستومریک برای قرار گرفتن مستقیماً زیر screed یا تحمل بار کف مناسب است.

این نکته بسیار مهم است.

برای گرمایش از کف، محصولی که در داخل ساختار کف قرار می‌گیرد باید علاوه بر مشخصات حرارتی، از نظر مقاومت مکانیکی، پایداری ابعادی، جذب آب، تحمل بار و سازگاری با ساختار کف نیز بررسی شود.

بنابراین هنگام خرید عایق برای این کاربرد، تنها عبارت «ضریب انتقال حرارت پایین» کافی نیست.

چه مشخصاتی برای عایق زیر گرمایش از کف مهم است؟

بسته به طراحی پروژه، موارد زیر باید بررسی شوند:

• مقاومت حرارتی
• مقاومت فشاری
• پایداری ابعادی
• مقاومت در برابر رطوبت
• ضخامت
• دمای کاری
• سازگاری با ملات یا screed
• سازگاری با سیستم تثبیت لوله
• مشخصات آتش‌سوزی
• دیتاشیت و تأییدیه سازنده

این موضوع به‌ویژه زمانی اهمیت دارد که قرار است عایق زیر لایه‌ای با وزن و بارگذاری قابل‌توجه قرار بگیرد.

لایه سوم: لایه جداکننده یا محافظ

بسته به نوع ساختار، ممکن است پس از عایق، یک لایه جداکننده یا محافظ اجرا شود.

وظیفه این لایه می‌تواند جداسازی مصالح، جلوگیری از نفوذ ملات به برخی قسمت‌ها یا محافظت از عایق باشد.

با این حال، وجود و محل دقیق این لایه به سیستم بستگی دارد.

برای مثال، در برخی سیستم‌های wet از لایه‌هایی مانند PE foil در ساختار استفاده می‌شود، در حالی که سیستم‌های پنلی یا dry ممکن است ساختار کاملاً متفاوتی داشته باشند.

بنابراین استفاده خودسرانه از نایلون، فویل یا لایه‌های مشابه در هر پروژه توصیه نمی‌شود؛ زیرا عملکرد بخاربند، جداسازی، حرکت سازه‌ای و چسبندگی باید بر اساس طراحی سیستم بررسی شود.

لایه چهارم: نوار پیرامونی

نوار پیرامونی یا Edge Strip یکی از جزئیاتی است که گاهی در اجرای گرمایش از کف نادیده گرفته می‌شود.

این نوار در اطراف محدوده کف و مجاورت دیوارها قرار می‌گیرد تا برای حرکت و انبساط لایه کف فضای مناسب ایجاد شود و تماس مستقیم screed با دیوارها کاهش پیدا کند.

در برخی سیستم‌های پنلی، نوارهای پیرامونی به‌طور مشخص جزئی از سیستم هستند. برای نمونه، Uponor در سیستم Fast Trak استفاده از Edge Strip را برای جلوگیری از نفوذ overpour زیر پنل‌ها و حفاظت از ساختار پیرامونی در برابر نیروهای ناشی از انبساط معرفی می‌کند.

چرا نوار پیرامونی مهم است؟

زیرا کف گرم‌شونده در طول بهره‌برداری ممکن است دچار تغییرات ابعادی شود.

اگر screed یا لایه سخت کف بدون جزئیات مناسب مستقیماً به دیوار محدود شود، تنش‌های ناشی از تغییرات دما می‌توانند به ایجاد ترک یا انتقال نیرو به اجزای اطراف کمک کنند.

لایه پنجم: لوله‌های گرمایش از کف

در سیستم گرمایش از کف آبی، لوله قلب مدار حرارتی است.

لوله باید بر اساس نقشه طراحی، قطر، فاصله بین مدارها، طول مدار، دمای کاری و افت فشار انتخاب و نصب شود.

طرح لوله‌گذاری نیز اهمیت زیادی دارد. آرایش مارپیچی، حلزونی یا سایر الگوهای طراحی‌شده می‌توانند توزیع حرارت متفاوتی ایجاد کنند.

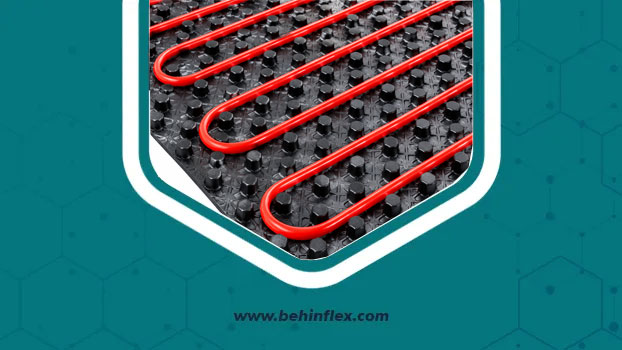

لوله‌ها چگونه روی عایق ثابت می‌شوند؟

بسته به سیستم ممکن است از روش‌های مختلف استفاده شود:

• کلیپس روی پنل عایق
• بست به مش فولادی
• پنل‌های شانه‌ای یا Nop
• سیستم Tacker
• سیستم Velcro یا Klett
• پنل‌های مخصوص dry installation

برای مثال، سیستم Tacker شرکت Uponor شامل پنل‌های عایق و پوشش و کلیپس‌های مخصوص برای تثبیت لوله است.

در سیستم Classic نیز لوله روی مش فولادی نصب می‌شود و عایق می‌تواند مستقل از عملیات لوله‌گذاری انتخاب شود.

فاصله لوله‌های گرمایش از کف چقدر باشد؟

نمی‌توان یک فاصله ثابت را برای تمام پروژه‌ها تجویز کرد.

فاصله لوله‌ها به مواردی مانند:

• بار حرارتی اتاق
• دمای آب رفت
• نوع کفپوش
• نوع لوله
• ساختار کف
• ضخامت screed
• دمای سطح مجاز
• منطقه پیرامونی ساختمان

وابسته است.

به همین دلیل فاصله لوله باید از نقشه طراحی حرارتی پروژه به دست بیاید.

سیستم‌های پنلی تجاری نیز معمولاً با فواصل مشخصی برای نصب لوله ارائه می‌شوند؛ برای نمونه، برخی محصولات Uponor با فاصله‌های مشخص نصب طراحی شده‌اند.

نکته مهم در اجرای لوله: جلوگیری از پیچ‌خوردگی

لوله گرمایش از کف باید بدون kink یا پیچ‌خوردگی شدید نصب شود.

Uponor در دستورالعمل نصب خود تأکید می‌کند که هنگام کار با لوله نباید اجازه داد لوله پیچ بخورد و برای جلوگیری از kink باید لوله به شکل مناسب هدایت شود، نه اینکه با نیروی زیاد به فرم دلخواه خم شود.

پیچ‌خوردگی می‌تواند:

• سطح مقطع داخلی لوله را کاهش دهد.
• جریان آب را مختل کند.
• افت فشار موضعی ایجاد کند.
• اجرای صحیح مدار را دشوار کند.

بنابراین لوله‌گذاری باید مطابق شعاع خم مجاز سازنده انجام شود.

لایه ششم: screed یا لایه پوشاننده لوله

پس از نصب لوله، در سیستم‌های wet معمولاً یک لایه پوشاننده مانند screed روی سیستم اجرا می‌شود.

این لایه چند وظیفه دارد:

1. محافظت مکانیکی از لوله
2. توزیع حرارت
3. ایجاد سطح پایدار برای کفپوش
4. انتقال حرارت از لوله به سطح کف

نوع screed می‌تواند بسته به سیستم سیمانی یا انیدریتی باشد. Uponor سیستم‌های wet خود را برای screedهای cement-based و anhydrite-based معرفی کرده است.

آیا ضخامت screed برای همه پروژه‌ها یکسان است؟

خیر.

ضخامت موردنیاز باید بر اساس نوع screed، قطر لوله، بارگذاری، سیستم انتخابی و دستورالعمل سازنده تعیین شود.

افزایش بی‌دلیل ضخامت می‌تواند جرم حرارتی کف را افزایش دهد و پاسخ سیستم به تغییرات دما را کندتر کند.

از طرف دیگر، کاهش ضخامت بدون تأیید سیستم نیز می‌تواند مقاومت مکانیکی یا پوشش مناسب روی لوله را به خطر بیندازد.

بنابراین «هرچه ضخیم‌تر، بهتر» یا «هرچه نازک‌تر، بهتر» هیچ‌کدام قاعده عمومی صحیحی نیست.

لایه هفتم: لایه آماده‌سازی کف

پس از عمل‌آوری screed، ممکن است بسته به کفپوش نیاز به لایه آماده‌سازی، پرایمر، self-leveling compound یا سایر مصالح باشد.

این مرحله باید بر اساس نوع کفپوش نهایی انتخاب شود.

برای مثال، الزامات زیرسازی برای سرامیک با پارکت، لمینت یا کفپوش PVC یکسان نیست.

چرا آماده‌سازی سطح مهم است؟

زیرا کفپوش نهایی باید روی سطحی:

• تراز
• خشک
• پایدار
• تمیز
• عاری از ترک‌های غیرمجاز

نصب شود.

در سیستم‌های بازسازی کم‌ضخامت نیز ساختار می‌تواند کاملاً متفاوت باشد. برای مثال، سیستم Minitec شامل پرایمر، بست‌های مخصوص، لوله، screed و در محیط مرطوب لایه آب‌بندی است.

لایه هشتم: کفپوش نهایی

آخرین لایه، کفپوشی است که کاربر آن را می‌بیند و با آن تماس دارد.

انتخاب کفپوش در گرمایش از کف فقط یک موضوع زیبایی‌شناسی نیست. مقاومت حرارتی کفپوش روی انتقال حرارت به فضای اتاق اثر دارد.

سرامیک و سنگ

سرامیک و سنگ معمولاً برای سیستم‌های گرمایش از کف گزینه‌های مناسبی هستند، زیرا انتقال حرارت نسبتاً مطلوبی دارند.

با این حال، چسب، ملات، بندکشی و ساختار زیرین نیز باید با گرمایش از کف سازگار باشند.

پارکت و چوب

چوب و محصولات چوبی می‌توانند با گرمایش از کف استفاده شوند، اما انتخاب محصول و شرایط نصب اهمیت بیشتری دارد.

مشخصات تولیدکننده کفپوش باید بررسی شود؛ به‌خصوص درباره دمای مجاز سطح و رطوبت زیرسازی.

لمینت

برای لمینت باید مشخصات سازنده بررسی شود و محصولی انتخاب شود که برای استفاده روی سیستم گرمایش از کف مجاز باشد.

کفپوش‌های PVC و وینیل

در این نوع کفپوش نیز باید سازگاری محصول با گرمایش از کف و محدودیت دمایی آن بررسی شود.

مقایسه انواع ساختار گرمایش از کف

نوع سیستم	ساختار کلی	ضخامت ساختار	سرعت پاسخ حرارتی	کاربرد معمول
Wet سنتی	عایق + لوله + screed + کفپوش	بیشتر	متوسط	ساختمان جدید
Wet کم‌ضخامت	پنل/بست + لوله + لایه پوشاننده	کمتر	سریع‌تر	بازسازی
Dry	پنل + انتقال حرارت + لوله + کفپوش	کم تا متوسط	سریع	بازسازی و سازه سبک
پنل یکپارچه	عایق + پنل تثبیت + لوله	وابسته به محصول	وابسته به سیستم	پروژه‌های مختلف

این دسته‌بندی مفهومی است و مشخصات دقیق هر سیستم باید از دیتاشیت سازنده استخراج شود.

تفاوت گرمایش از کف تر و خشک چیست؟

سیستم Wet

در سیستم wet، لوله در ساختاری قرار می‌گیرد که با screed یا ماده پوشاننده در ارتباط است.

مزیت مهم این روش، ایجاد جرم حرارتی و سطح گسترده برای انتقال حرارت است.

در مقابل، وزن و ضخامت ساختار می‌تواند بیشتر باشد و زمان پاسخ حرارتی به طراحی سیستم وابسته است.

سیستم Dry

در سیستم dry، لوله‌ها در پنل‌ها یا کانال‌های مخصوص قرار می‌گیرند و از ساختارهای خشک برای انتقال حرارت استفاده می‌شود.

این روش می‌تواند برای پروژه‌هایی که محدودیت ارتفاع یا وزن دارند جذاب باشد.

Uponor سیستم Siccus را به‌عنوان یک روش dry برای نصب گرمایش از کف معرفی می‌کند که برای ساختارهای کف و حتی دیوار کاربرد دارد و بدون اضافه کردن رطوبت ساختاری اجرا می‌شود.

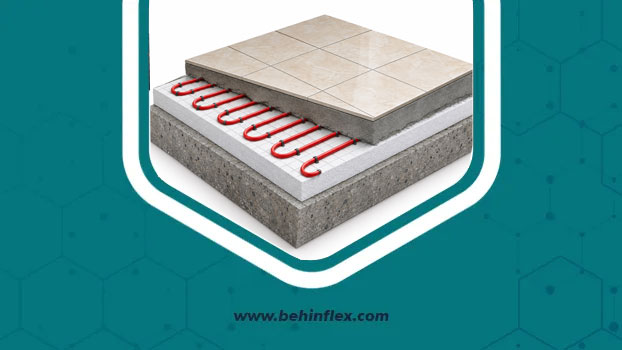

ترتیب لایه‌ها در گرمایش از کف روی بتن

یکی از ساختارهای رایج را می‌توان به شکل زیر خلاصه کرد:

دال بتنی → عایق حرارتی → لایه محافظ/جداکننده در صورت نیاز → سیستم تثبیت → لوله → screed → لایه آماده‌سازی → کفپوش

در این حالت، عایق حرارتی بین دال و سیستم گرمایش قرار می‌گیرد.

البته اگر دال از قبل عایق شده باشد یا سیستم مورد استفاده پنل عایق یکپارچه داشته باشد، ساختار متفاوت خواهد بود.

در یک نمونه از ساختار ارائه‌شده توسط Uponor، برای slab-on-grade، اجزایی مانند concrete slab، base material، لوله، wire tie، mesh و finished floor در ساختار دیده می‌شوند؛ بنابراین حتی در سیستم‌های بتنی نیز جزئیات بسته به روش اجرا متفاوت است.



ترتیب لایه‌ها در گرمایش از کف برای بازسازی

در بازسازی، مهم‌ترین محدودیت معمولاً ارتفاع کف است.

اگر ارتفاع سقف، درها، قرنیزها یا پله‌ها اجازه افزایش زیاد ضخامت کف را ندهد، سیستم‌های low-profile یا retrofit مطرح می‌شوند.

در این سیستم‌ها ممکن است:

کف موجود → پرایمر → پنل کم‌ضخامت → لوله → ماده تسطیح/پوشاننده → کفپوش

اجرا شود.

سیستم Minitec نمونه‌ای از یک راهکار low-profile است که برای نصب روی کف‌های موجود از جمله بتن، چوب و برخی کفپوش‌ها طراحی شده و ساختار آن با سیستم‌های سنتی متفاوت است.

بنابراین در بازسازی نباید بدون بررسی ارتفاع موجود، مستقیماً سراغ سیستم سنتی رفت.

آیا عایق باید زیر لوله باشد یا روی آن؟

در ساختار استاندارد گرمایش از کف، عایق حرارتی اصلی معمولاً در سمت زیر لوله قرار می‌گیرد تا انتقال حرارت ناخواسته به پایین کاهش یابد.

اگر عایق اصلی بالای لوله قرار گیرد، ممکن است مانعی در مسیر انتقال حرارت به سطح ایجاد کند؛ بنابراین چنین ساختاری تنها در صورت طراحی مشخص سیستم قابل استفاده است.

در برخی محصولات، عایق و پنل تثبیت لوله به‌صورت یک مجموعه طراحی شده‌اند. بنابراین پاسخ دقیق باید بر اساس مقطع سیستم مورد استفاده تعیین شود.

قاعده کاربردی این است:

لوله باید در ساختاری قرار بگیرد که حرارت را به سمت فضای موردنظر هدایت کند و عایق حرارتی در محل طراحی‌شده توسط سازنده مانع اتلاف حرارت ناخواسته شود.

آیا می‌توان از هر نوع فوم زیر گرمایش از کف استفاده کرد؟

خیر.

یکی از اشتباهات رایج، انتخاب عایق صرفاً بر اساس قیمت یا ضخامت است.

عایق زیر کف باید بتواند بارهای وارده از لایه‌های بالایی را تحمل کند و در طول زمان دچار تغییر شکل غیرقابل‌قبول نشود.

بنابراین باید مشخصات زیر بررسی شوند:

• مقاومت فشاری
• تنش فشاری در تغییر شکل مشخص
• پایداری ابعادی
• جذب آب
• مقاومت حرارتی
• دمای کاری
• سازگاری با ملات
• سازگاری با سیستم گرمایش

در ساختارهای کف، مقاومت مکانیکی به اندازه عملکرد حرارتی اهمیت دارد.

نقش عایق در کاهش اتلاف حرارت گرمایش از کف

فرض کنید دو ساختمان کاملاً یکسان دارای سیستم گرمایش از کف باشند، اما یکی از آن‌ها عایق زیر کف مناسبی داشته باشد و دیگری عایق ضعیف یا ناکافی.

در ساختمان دوم، بخشی از انرژی حرارتی ممکن است به ساختار زیر کف منتقل شود.

Building Science Education نیز درباره کف‌ها توضیح می‌دهد که انتقال کنترل‌نشده حرارت از کف به فضاهای غیرشرایطی می‌تواند بر آسایش حرارتی و عملکرد انرژی اثر بگذارد.

بنابراین عایق زیر گرمایش از کف فقط برای «عایق کردن کف» نیست؛ بلکه بخشی از مدیریت مسیر حرکت انرژی حرارتی سیستم است.

خطاهای رایج در اجرای لایه‌های گرمایش از کف

حذف یا کاهش بی‌دلیل عایق

کاهش ضخامت عایق برای کم کردن هزینه اولیه ممکن است ساختار حرارتی سیستم را تغییر دهد.

استفاده از عایق نامناسب از نظر مقاومت فشاری

عایق باید متناسب با بارگذاری کل کف انتخاب شود.

قرار دادن لوله در عمق نامناسب

عمق لوله نسبت به سطح screed بر انتقال حرارت و رفتار حرارتی سیستم اثر می‌گذارد.

فاصله‌گذاری غیراصولی لوله‌ها

فاصله لوله باید بر اساس محاسبات و نقشه سیستم باشد، نه صرفاً تجربه اجرایی.

نبود نوار پیرامونی

در سیستم‌هایی که نیازمند جزئیات حرکتی هستند، حذف نوار پیرامونی می‌تواند مشکل‌ساز شود.

آسیب به لوله هنگام اجرای screed

لوله باید قبل و حین اجرای لایه پوشاننده در برابر آسیب مکانیکی محافظت شود.

افزایش بیش از حد ضخامت کف

ضخامت زیاد می‌تواند جرم حرارتی را افزایش دهد و پاسخ سیستم را کندتر کند.

انتخاب کفپوش بدون بررسی سازگاری

هر کفپوشی الزاماً برای گرمایش از کف مناسب نیست.

چک‌لیست اجرای صحیح گرمایش از کف

قبل از اجرای لایه نهایی، این موارد را کنترل کنید:

• زیرسازی کاملاً آماده و پایدار است.

• سطح زیر عایق تراز و تمیز است.

• نوع عایق بر اساس طراحی انتخاب شده است.

• مقاومت فشاری عایق بررسی شده است.

• ضخامت عایق مطابق طراحی است.

• درزهای عایق به شکل مناسب اجرا شده‌اند.

• نوار پیرامونی نصب شده است.

• مسیر لوله مطابق نقشه اجرا شده است.

• لوله‌ها kink یا پیچ‌خوردگی ندارند.

• لوله‌ها به‌درستی تثبیت شده‌اند.

• محل کلکتور مشخص و قابل‌دسترسی است.

• تست مدار طبق دستورالعمل سیستم انجام شده است.

• screed متناسب با سیستم انتخاب شده است.

• ضخامت لایه پوشاننده کنترل شده است.

• زمان خشک‌شدن و عمل‌آوری رعایت شده است.

• کفپوش نهایی با گرمایش از کف سازگار است.

• دستورالعمل سازنده در تمام مراحل رعایت شده است.

تست لوله‌های گرمایش از کف قبل از پوشاندن

یکی از مراحل مهم پیش از پوشاندن لوله، بررسی مدار و اطمینان از سلامت آن است.

روش دقیق تست فشار باید مطابق دستورالعمل تولیدکننده لوله و سیستم، مشخصات پروژه و مقررات محلی انجام شود.

این مرحله اهمیت زیادی دارد، زیرا پس از اجرای screed و کفپوش، دسترسی به لوله بسیار دشوارتر می‌شود.

بنابراین قبل از پوشاندن لوله باید:

• اتصالات بررسی شوند.
• مدارها شناسایی شوند.
• فشار آزمایشی طبق دستورالعمل انجام شود.
• وضعیت لوله‌ها کنترل شود.
• هرگونه نشتی یا آسیب برطرف شود.

همچنین باید در طول اجرای لایه‌های بعدی از آسیب مکانیکی به لوله جلوگیری شود.

راهنمای خرید عایق برای گرمایش از کف

خرید عایق برای گرمایش از کف باید بر اساس «کاربرد نهایی» انجام شود، نه صرفاً نام محصول.

قبل از استعلام قیمت، بهتر است اطلاعات زیر را مشخص کنید:

• متراژ پروژه
• نوع کف
• طبقه ساختمان
• وجود یا عدم وجود فضای غیرگرم زیر کف
• نوع سازه
• ضخامت قابل‌دسترس
• نوع سیستم گرمایش از کف
• نوع screed
• بارگذاری تقریبی کف
• شرایط رطوبتی
• دمای کاری سیستم

عایق را بر اساس دیتاشیت انتخاب کنید

دو عایق با ضخامت یکسان لزوماً عملکرد یکسانی ندارند.

مقاومت حرارتی، چگالی، مقاومت فشاری و رفتار محصول در شرایط کاری باید از دیتاشیت بررسی شود.

عایق الاستومریک را بدون بررسی کاربرد انتخاب نکنید

اگر پروژه به عایق الاستومریک نیاز دارد، باید مشخص شود محصول موردنظر برای محل نصب و بارگذاری موردنظر طراحی شده است یا خیر.

بهین فلکس می‌تواند در مرحله انتخاب محصول و بررسی مشخصات فنی عایق‌های الاستومریک، اطلاعات محصول و شرایط تأمین را در اختیار خریدار قرار دهد.

برای مشاهده محصولات و دریافت استعلام قیمت و مشاوره تخصصی می‌توانید به سایت بهین فلکس مراجعه کنید.

چه زمانی استفاده از سیستم پنلی منطقی‌تر است؟

سیستم‌های پنلی می‌توانند فرآیند نصب را ساده‌تر کنند، زیرا برخی از اجزای سیستم مانند عایق، شیار یا محل تثبیت لوله در یک مجموعه ترکیب می‌شوند.

برای نمونه، پنل Xpress Trak شرکت Uponor از XPS و لایه آلومینیومی تشکیل شده و مسیرهای نصب لوله را در ساختار پنل فراهم می‌کند.

مزایای احتمالی این نوع سیستم‌ها عبارت‌اند از:

• سرعت بالاتر نصب
• کاهش خطای فاصله‌گذاری
• نظم بیشتر لوله‌ها
• ترکیب چند عملکرد در یک محصول
• امکان کاهش زمان اجرای پروژه

اما هزینه اولیه، ارتفاع سیستم و سازگاری با کفپوش باید در کنار مزایا بررسی شود.

گرمایش از کف و نقش لایه آلومینیوم

در برخی سیستم‌های dry یا پنلی، از لایه آلومینیومی برای افزایش و توزیع انتقال حرارت استفاده می‌شود.

این موضوع با عایق حرارتی تفاوت دارد.

عایق حرارتی تلاش می‌کند انتقال حرارت ناخواسته را کاهش دهد، در حالی که لایه انتقال حرارت در سیستم‌های خاص می‌تواند به پخش حرارت در صفحه کف کمک کند.

به همین دلیل، نباید همه لایه‌های موجود در یک پنل را با عنوان «عایق» تلقی کرد.

آیا ترتیب لایه‌ها در تمام ساختمان‌ها یکسان است؟

خیر.

ساختار مناسب به شرایط پروژه وابسته است.

برای مثال:

ساختمان نوساز با دال بتنی

ممکن است سیستم wet با عایق، لوله و screed اجرا شود.

ساختمان دارای کف چوبی

ساختار باید وزن، حرکت و جزئیات زیرسازی چوبی را در نظر بگیرد. سیستم‌های مخصوص joist و کف سبک نیز در بازار وجود دارند. Uponor نیز سیستم‌هایی مانند Tignum را برای برخی ساختارهای on-joist معرفی می‌کند.

ساختمان در حال بازسازی

سیستم low-profile می‌تواند به دلیل محدودیت ارتفاع کف مناسب‌تر باشد.

پروژه با محدودیت وزن

سیستم dry ممکن است گزینه‌ای باشد که باید در طراحی بررسی شود.

بنابراین قبل از تعیین لایه‌ها، باید مقطع واقعی کف ساختمان مشخص شود.

نکات مهم برای جلوگیری از اتلاف حرارت

برای بهبود عملکرد گرمایش از کف، تنها عایق ضخیم‌تر خریدن کافی نیست.

بهتر است کل مسیر انتقال حرارت بررسی شود:

منبع حرارت → مدار آب → لوله → لایه انتقال حرارت → کفپوش → فضای اتاق

و در جهت مخالف:

لوله → عایق زیرین → دال/خاک یا فضای زیر کف

هدف طراحی این است که سهم مطلوبی از حرارت به سمت فضای موردنظر منتقل شود و مسیرهای اتلاف کنترل شوند.

راهنمای انتخاب بین عایق معمولی و پنل مخصوص گرمایش از کف

معیار	عایق جداگانه	پنل مخصوص گرمایش از کف
انعطاف در انتخاب عایق	بالا	وابسته به محصول
سرعت نصب	متوسط	معمولاً بالاتر
تثبیت لوله	نیازمند روش جداگانه	ممکن است یکپارچه باشد
کنترل فاصله لوله	وابسته به روش نصب	معمولاً ساده‌تر
ارتفاع نهایی	وابسته به سیستم	وابسته به پنل
هزینه اولیه	قابل مدیریت	ممکن است بیشتر باشد
پیچیدگی اجرا	متوسط	معمولاً کمتر
مناسب بازسازی	بسته به سیستم	برخی مدل‌ها بسیار مناسب

این جدول یک مقایسه عمومی است و برای انتخاب نهایی باید دیتاشیت و شرایط پروژه بررسی شود.

نکات مهم برای پروژه‌های حرفه‌ای

در پروژه‌های بزرگ، توصیه می‌شود پیش از اجرای کف، یک مقطع نمونه یا Mock-up اجرا شود.

در این نمونه می‌توان موارد زیر را بررسی کرد:

• ضخامت واقعی تمام لایه‌ها
• ارتفاع نهایی کف
• نحوه قرارگیری لوله
• روش اتصال لوله به کلکتور
• نحوه اجرای نوار پیرامونی
• نوع screed
• سازگاری کفپوش
• محل عبور درها و آستانه‌ها

این کار می‌تواند بسیاری از مشکلاتی را که پس از اجرای کامل کف آشکار می‌شوند، پیش از شروع عملیات اصلی مشخص کند.

جمع‌بندی؛ ترتیب صحیح لایه‌های گرمایش از کف

ترتیب لایه‌های گرمایش از کف باید بر اساس نوع سیستم، سازه کف، شرایط پروژه و مشخصات تولیدکننده تعیین شود. در یک ساختار متداول wet، مسیر کلی از پایین به بالا شامل زیرسازی، عایق حرارتی، لایه‌های محافظ یا جداکننده در صورت نیاز، سیستم تثبیت و لوله، screed، لایه آماده‌سازی و کفپوش نهایی است.

مهم‌ترین نکته این است که عایق حرارتی در محل صحیح قرار گیرد، لوله‌ها طبق نقشه نصب شوند، screed با سیستم سازگار باشد و کفپوش نهایی برای استفاده روی گرمایش از کف تأیید شده باشد.

در پروژه‌های بازسازی، ممکن است سیستم low-profile یا dry به دلیل محدودیت ارتفاع و وزن انتخاب شود. بنابراین نمی‌توان یک مقطع واحد را برای تمام پروژه‌ها تجویز کرد. سیستم‌های تجاری مختلف نیز ساختارهای متفاوتی ارائه می‌کنند؛ از سیستم‌های wet با screed تا راهکارهای خشک و پنل‌های کم‌ضخامت.

اگر برای انتخاب عایق الاستومریک، عایق تأسیسات یا بررسی مشخصات فنی محصولات مرتبط با پروژه نیاز به مشاوره دارید، بهین فلکس (behinflex) می‌تواند به‌عنوان مرجع تخصصی بررسی شود. برای دریافت اطلاعات محصول، مشاوره و استعلام قیمت می‌توانید به سایت بهین فلکس مراجعه کنید.

سوالات متداول درباره لایه‌های گرمایش از کف

۱. ترتیب صحیح لایه‌های گرمایش از کف چیست؟

در یک سیستم wet متداول، ترتیب کلی از پایین به بالا شامل زیرسازی، عایق حرارتی، لایه محافظ یا جداکننده در صورت نیاز، لوله، screed، لایه آماده‌سازی و کفپوش است. ترتیب دقیق به سیستم انتخابی بستگی دارد.

۲. عایق گرمایش از کف باید زیر لوله باشد یا روی آن؟

در ساختارهای متداول، عایق حرارتی اصلی زیر لوله قرار می‌گیرد تا اتلاف حرارت رو به پایین کاهش یابد. محل دقیق عایق باید طبق مقطع طراحی‌شده سیستم تعیین شود.

۳. بهترین ضخامت عایق برای گرمایش از کف چقدر است؟

ضخامت ثابت و عمومی برای همه پروژه‌ها وجود ندارد. مقدار مناسب به نوع ساختمان، موقعیت کف، مقاومت حرارتی موردنیاز، ارتفاع مجاز و الزامات طراحی بستگی دارد.

۴. آیا هر نوع عایق برای زیر گرمایش از کف مناسب است؟

خیر. علاوه بر مقاومت حرارتی، مقاومت فشاری، پایداری ابعادی، جذب آب، دمای کاری و سازگاری عایق با ساختار کف باید بررسی شود.

۵. آیا سرامیک برای گرمایش از کف مناسب است؟

سرامیک و سنگ معمولاً برای انتقال حرارت از گرمایش از کف گزینه‌های مناسبی هستند، اما چسب، ملات، بندکشی و زیرسازی نیز باید برای این کاربرد مناسب باشند.

۶. برای انتخاب عایق و تجهیزات گرمایش از کف از کجا مشاوره بگیریم؟

برای بررسی مشخصات محصولات عایق و دریافت اطلاعات فنی و قیمت می‌توانید با بهین فلکس تماس بگیرید و اطلاعات پروژه مانند متراژ، نوع کف، ضخامت موردنیاز و شرایط نصب را ارائه کنید.
