راهنمای جامع و تخصصی محاسبه متراژ لوله گرمایش از کف برای هر اتاق
سیستم گرمایش از کف (Underfloor Heating System) به عنوان یکی از پایدارترین، بهینهترین و مدرنترین راهحلهای حرارتی در مهندسی ساختمان شناخته میشود. توزیع ایدهآل دما با الگوی فیزیولوژیکی بدن انسان (پای گرم و سر خنک)، حذف رادیاتورهای جاگیر و کاهش استهلاک دیگ و پکیج، تنها بخشی از مزایای این سیستم نوین هستند. با این وجود، کارایی این فناوری یک تیغ دو لبه است؛ عملکرد آن بیش از هر چیز به دقت محاسبات مهندسی پیش از شروع کارگاه وابسته است.
یکی از کلیدیترین مراحل طراحی تأسیسات مکانیکی، برآورد متراژ دقیق لوله پنجلایه به ازای هر اتاق است. خطای محاسباتی چه به صورت کمبرآورد کردن متراژ و چه به صورت استفاده بیش از حد لوله، پیامدهای مخربی نظیر اختلال در چرخش سیال، سرد ماندن بخشهایی از ساختمان، استهلاک شدید پمپ سیرکولاتور و افزایش چشمگیر هزینههای سرمایهگذاری به همراه دارد. از آنجا که این شبکه لولهکشی در زیر ملات بتنی و پوشش نهایی کف دفن میشود، اصلاح خطاها پس از اجرا غیرممکن یا مستلزم هزینههای تخریب هنگفت خواهد بود.
متراژ لوله گرمایش از کف برای هر اتاق از رابطه مهندسی L=(AnetS×1.1)+(2×Dcollector)L = (\frac{A_{net}}{S} \times 1.1) + (2 \times D_{collector}) به دست میآید؛ که در آن AnetA_{net} مساحت مفید اتاق (مترمربع)، SS فاصله محور به محور لولهها بر حسب متر، ضریب ۱.۱ برای احتساب خمش و پرتی، و DcollectorD_{collector} فاصله مستقیم تا جعبه کلکتور است. در فواصل استاندارد ۱۵ سانتیمتری، به ازای هر مترمربع ۶.۵ الی ۷ متر لوله ۱۶ میلیمتری مصرف میشود. برای حفظ تعادل هیدرولیکی، حداکثر طول هر مدار نباید از ۱۰۰ متر تجاوز کند.

چرا محاسبه مهندسی متراژ لوله گرمایش از کف ضروری است؟
استفاده از تخمینهای تجربی و فاقد پشتوانه محاسباتی در پروژههای ساختمانی، ریسکهای اجرایی و مالی فراوانی ایجاد میکند. لولهگذاری کف تفاوت ساختاری بنیادینی با لولهکشی سنتی رادیاتور دارد؛ زیرا در این سیستم پارامترهای هیدرولیکی، اینرسی حرارتی بتن و مقاومت حرارتی پوشش کف مستقیماً با یکدیگر در ارتباط هستند.
طراحی بر پایه فرمولهای دقیق مهندسی فواید بنیادین زیر را به همراه دارد:
- تضمین بالانس هیدرولیکی (Hydraulic Balancing): متناسب بودن طول لوپها از افت فشارهای نامتعارف جلوگیری کرده و توزیع متوازن دبی آب در کلکتور رفت و برگشت را تضمین میکند.
- پیشگیری از خفگی و استهلاک پمپ: طولانی شدن بیش از حد مدارها هد پمپ سیرکولاتور را به شدت کاهش داده و طول عمر مفید پمپ را پایین میآورد.
- توزیع همگن گرما و حذف نقاط مرده: نبود لولهگذاری کافی منجر به ایجاد زونهای سرد (Cold Zones) و برعکس، تراکم بیرویه موجب ایجاد شوک حرارتی به سرامیک یا پارکت میشود.
- صرفهجویی در مصرف مصالح و کاهش ضایعات: تعیین دقیق متراژ کلافها از ایجاد تکهلولههای بلااستفاده و افزایش هزینههای پروژه جلوگیری میکند.

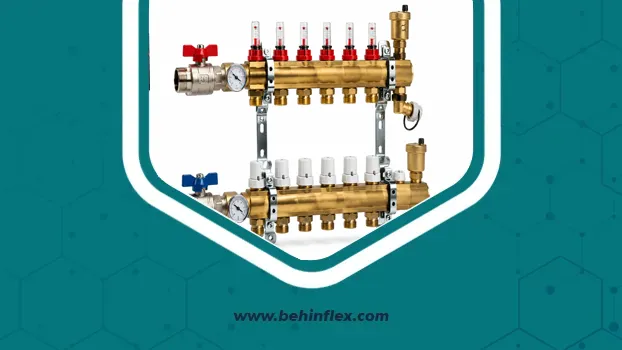

- انتخاب دقیق سایزینگ کلکتور: تعیین تعداد خروجیهای جعبه کلکتور (از ۲ تا ۱۲ راهه) مستلزم داشتن تعداد دقیق لوپهای مجزا برای هر فضا است.

پارامترها و متغیرهای تعیینکننده در محاسبه متراژ لوله
پیش از پیادهسازی فرمولهای هندسی، شناخت متغیرهای فیزیکی، معماری و ساختمانی الزامی است. این پارامترها مشخص میکنند که فاصله بین لولهها باید چه مقدار انتخاب شود:
۱. فاصله لولهگذاری یا گام حرکت (Pipe Pitch / Spacing)
گام لولهگذاری (SS) فاصله محور به محور دو لوله موازی در کف است و اصلیترین پارامتر تعیینکننده تراکم حرارتی به شمار میرود:
- گام ۱۰ سانتیمتر (P10): مختص فضاهای با اتلاف حرارتی بالا مانند پیرامون دیوارهای خارجی، پنجرههای قدی بدون دوجداره، سرویسهای بهداشتی، حمام و استخرها. (میزان مصرف: ۱۰ متر لوله در هر مترمربع).
- گام ۱۵ سانتیمتر (P15): استاندارد طلایی اکثر فضاهای مسکونی و اداری از جمله اتاق خواب، اتاق کار و نشیمن در مناطق با آبوهوای معتدل و سردسیر. (میزان مصرف: ۶.۶ تا ۷ متر لوله در هر مترمربع).
- گام ۲۰ سانتیمتر (P20): مناسب برای مناطق گرمسیر، راهروهای کمتردد و اتاقهای میانی ساختمان که از طرفین توسط اتاقهای دیگر محصور شدهاند. (میزان مصرف: ۵ متر لوله در هر مترمربع).
- گام ترکیبی (Variable Pitch): در طراحی حرفهای، در حاشیه ۱ متری دیوارهای مشرف به هوای آزاد از گام ۱۰ سانتیمتر و در بخشهای مرکزی از گام ۱۵ یا ۲۰ سانتیمتر استفاده میشود.
┌──────────────────────────────────────────┐
│ دیوار خارجی و پنجره (نواحی پراتلاف) │
├──────────────────────────────────────────┤
│ ═╬═══════════╬═══════════╬═══════════╬═ │ ◄── فاصله ۱۰ سانتیمتر (P10)
│ ═╬═══════════╬═══════════╬═══════════╬═ │
├──────────────────────────────────────────┤
│ │
│ ═══╬═══════════════════════════╬══════ │ ◄── فاصله ۱۵ سانتیمتر (P15)
│ │
│ بخش مرکزی اتاق (بار حرارتی نرمال)│
└──────────────────────────────────────────┘
۲. مساحت مفید در برابر مساحت ناخالص (Net vs. Gross Area)
یکی از خطاهای رایج، مبنا قرار دادن کل ابعاد پلان معماری است. لولهگذاری در زیر سطوحی که تجهیزات ثابت روی آنها قرار میگیرند، ممنوع و غیرفنی است. این سطوح شامل موارد زیر است:
- زیر کابینتهای زمینی آشپزخانه و جزیره
- زیر کمد دیواریهای توکار و ثابت
- زیر توالت فرنگی، وان حمام و روشوییهای پایهدار زمینی
- زیر شومینهها و پایههای ستونهای تزیینی سنگین
بنابراین، مساحت مفید (AnetA_{net}) عبارت است از:
Anet=Atotal−AfixturesA_{net} = A_{total} – A_{fixtures}
۳. جنس و نوع پوشش نهایی کف (Floor Covering Resistance)
مقاومت حرارتی متریال کف (RλR_{\lambda}) بر میزان انتقال گرما به محیط تأثیر میگذارد. متریالهای مختلف نرخ انتقال متفاوتی دارند:
- سرامیک، پرسلان و سنگ مرمر: مقاومت حرارتی پایین (انتقال حرارت عالی)؛ نیاز به تراکم کمتر لولهگذاری.
- پارکت و لمینت چوبی: مقاومت حرارتی متوسط تا بالا؛ نیازمند تراکم بیشتر لوله و کنترل دقیق دمای آب ورودی (حداکثر دمای مجاز ۵۰ درجه سانتیگراد) جهت جلوگیری از تاب برداشتن چوب.
- موکتهای بدون لایه زیرین نمدی: مقاومت حرارتی نسبتاً بالا؛ نیازمند کاهش فاصله لولهها برای تأمین گرمای آسایش.
فرمول گامبهگام و استاندارد محاسبه متراژ لوله
برای محاسبه طول واقعی کلاف لوله مورد نیاز برای هر اتاق، فرمول تفصیلی زیر به کار میرود:
Lcircuit=(AnetS×Kbend)+(2×Dcollector)+LriserL_{circuit} = \left( \frac{A_{net}}{S} \times K_{bend} \right) + (2 \times D_{collector}) + L_{riser}
تشریح کامل پارامترها:
- AnetA_{net}: مساحت خالص اتاق به متر مربع.
- SS: فاصله لولهگذاری بر حسب متر (مثلاً 0.15 m0.15\text{ m}).
- KbendK_{bend} (ضریب تصحیح خمش و پرتی): این ضریب معمولاً برابر 1.101.10 (۱۰ درصد افزایش) در نظر گرفته میشود تا خمهای یو شکل (U-Turn)، مسیرهای قوسی و پرتیهای انتهای کلاف را پوشش دهد.
- DcollectorD_{collector}: فاصله مسافتی (متر طول) از ورودی درب اتاق تا محل قرارگیری جعبه کلکتور.
- عدد 22: نشاندهنده دو مسیر لوله رابط (یک مسیر لوله رفت و یک مسیر لوله برگشت) است.
- LriserL_{riser}: طول لولههای بالارونده در داخل جعبه کلکتور جهت اتصال به شیرآلات رفت و برگشت (معمولاً ۱ تا ۱.۵ متر).
تحلیل یک مثال کاربردی مهندسی
فرض کنید میخواهیم متراژ لوله مورد نیاز یک سالن پذیرایی با مشخصات زیر را محاسبه کنیم:
- مساحت کل سالن: ۲۸ متر مربع
- مساحت اشغالشده توسط کمد بوفه ثابت و شومینه: ۳ متر مربع
- فاصله بین لولهها: ۱۵ سانتیمتر (0.15 m0.15\text{ m})
- فاصله ورودی سالن تا جعبه کلکتور: ۷ متر
گام اول: تعیین مساحت مفید
Anet=28−3=25 m2A_{net} = 28 – 3 = 25 \text{ m}^2
گام دوم: محاسبه طول لوله فعال درون سالن
Lactive=250.15×1.10=166.66×1.10=183.33 mL_{active} = \frac{25}{0.15} \times 1.10 = 166.66 \times 1.10 = 183.33 \text{ m}
گام سوم: محاسبه لولههای رابط تا کلکتور
Lleads=(2×7)+1.5=14+1.5=15.5 mL_{leads} = (2 \times 7) + 1.5 = 14 + 1.5 = 15.5 \text{ m}
گام چهارم: محاسبه متراژ نهایی
Ltotal=183.33+15.5=198.83≈199 mL_{total} = 183.33 + 15.5 = 198.83 \approx 199 \text{ m}
تصمیمگیری مهندسی برای زونبندی و تفکیک مدارها:
حداکثر طول مجاز هر مدار لوله ۱۶ میلیمتر، ۱۰۰ متر است (طول ایدهآل ۸۰ الی ۹۰ متر است). طول ۱۹۹ متر فراتر از توان یک مدار است و باعث افت فشار شدید و کاهش چشمگیر دبی جریان میشود. بنابراین این سالن باید به ۳ مدار موازی با طولهای تقریباً برابر تفکیک شود:
طول هر مدار=1993≈66.3 متر (کاملاً در محدوده استاندارد هیدرولیکی)\text{طول هر مدار} = \frac{199}{3} \approx 66.3 \text{ متر (کاملاً در محدوده استاندارد هیدرولیکی)}
جدول جامع محاسباتی متراژ لوله بر اساس مساحت و کاربری فضا
جدول زیر بر اساس لولههای پنجلایه استاندارد سایز ۱۶ میلیمتر، پوشش کف سرامیک و احتساب تلفات نرمال دیوارهای دوجداره تدوین شده است:
| نوع فضا / کاربری | مساحت مفید (m2m^2) | فاصله لولهگذاری (cmcm) | ضریب مصرف (m/m2m/m^2) | متراژ لوله در اتاق (mm) | طول مسیر رابط (mm) | کل متراژ لوله (mm) | تعداد مدارهای مستقل |
|---|---|---|---|---|---|---|---|
| سرویس بهداشتی و حمام | ۴ الی ۶ | ۱۰ | ۱۰.۵ | ۴۵ – ۶۳ | ۶ | ۵۱ – ۶۹ | ۱ مدار |
| اتاق خواب کوچک / مطالعه | ۹ الی ۱۱ | ۱۵ | ۷.۳ | ۶۶ – ۸۰ | ۸ | ۷۴ – ۸۸ | ۱ مدار |
| اتاق خواب مستر | ۱۶ الی ۱۸ | ۱۵ | ۷.۳ | ۱۱۷ – ۱۳۱ | ۱۰ | ۱۲۷ – ۱۴۱ | ۲ مدار |
| آشپزخانه (فضای مفید) | ۱۰ الی ۱۲ | ۱۵ | ۷.۳ | ۷۳ – ۸۸ | ۶ | ۷۹ – ۹۴ | ۱ مدار |
| اتاق نشیمن (Living Room) | ۲۰ الی ۲۴ | ۱۵ | ۷.۳ | ۱۴۶ – ۱۷۵ | ۱۲ | ۱۵۸ – ۱۸۷ | ۲ مدار |
| سالن پذیرایی بزرگ | ۳۵ الی ۴۰ | ۱۵ | ۷.۳ | ۲۵۵ – ۲۹۲ | ۱۶ | ۲۷۱ – ۳۰۸ | ۳ الی ۴ مدار |
| فضای تجاری / اداری باز | ۶۰ الی ۷۰ | ۲۰ | ۵.۵ | ۳۳۰ – ۳۸۵ | ۲۰ | ۳۵۰ – ۴۰۵ | ۴ الی ۵ مدار |
الگوهای آرایش لولهگذاری و تأثیر آنها بر طول لوله
نوع چیدمان لولهها علاوه بر نحوه توزیع دما، بر شعاع خمها و طول نهایی کلاف تأثیرگذار است. دو روش اصلی عبارتند از:
طرح حلزونی (Spiral / Snail) طرح مارپیچی (Serpentine)
┌───────────────────────────┐ ┌───────────────────────────┐
│ ┌───────────────────────┐ │ │ ┌───┐ ┌───┐ ┌───┐ ┌───┐ │
│ │ ┌───────────────────┐ │ │ │ │ │ │ │ │ │ │ │ │
│ │ │ ┌───────────────┐ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ │ └───────────────┘ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ └───────────────────┘ │ │ │ │ │ │ │ │ │ │ │ │
│ └───────────────────────┘ │ │ └───┘ └───┘ └───┘ └───┘ │
└───────────────────────────┘ └───────────────────────────┘
• توزیع حرارت فوقالعاده متوازن • مناسب نواحی با اتلاف حرارت یکطرفه
• خمشهای ۹۰ درجه نرم و روان • خمشهای ۱۸۰ درجه با افت فشار بالاتر
• حداقل افت فشار هیدرولیکی • اجرای سادهتر در اتاقهای نامتقارن

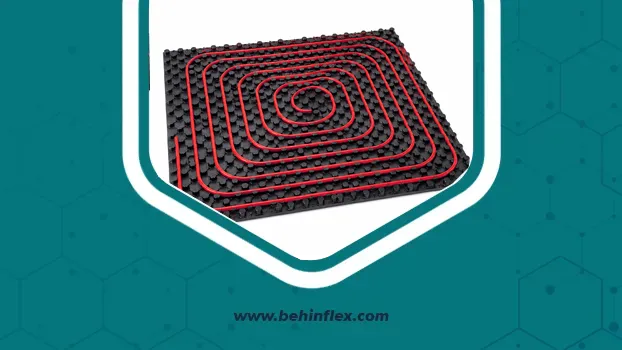

۱. الگوی حلزونی یا مارپیچ دوگانه (Counterflow Spiral / Snail Pattern)
در این الگو، لولههای رفت (آب داغ) و لولههای برگشت (آب سردتر) به صورت موازی و یکیدرمیان در کنار هم چرخیده و به مرکز اتاق میرسند و سپس برمیگردند.
- مزایا: توزیع دمای کاملاً یکنواخت در سطح اتاق، خمشهای ۹۰ درجه که اجرای بسیار آسانی دارند و حداقل افت فشار هیدرولیکی.
- کاربرد: بهترین انتخاب برای اتاقهای خواب، سالنها و تمام فضاهای منظم با کاربری مسکونی.
۲. الگوی مارپیچی ممتد (Serpentine Pattern)
در این چیدمان، لوله از یک سمت اتاق با زاویه ۱۸۰ درجه شروع به زیگزاگ رفتن میکند تا به انتهای اتاق برسد.
- مزایا: تمرکز گرمای ورودی در یک جبهه خاص از فضا.
- معایب: ایجاد افت دمای محسوس میان ابتدای مسیر و انتهای اتاق، خمهای تند ۱۸۰ درجه که ممکن است باعث دوپهن شدن لولههای ضعیف شود.
- کاربرد: اتاقهایی که یک ضلع آنها تماماً پنجره قدی یا دیوار سرد آزاد است.
نقش کلیدی و غیرقابلانکار عایقکاری استاندارد در راندمان سیستم
محاسبات طول لوله زمانی به راندمان تئوریک خود میرسند که حرارت تولیدشده به سمت پایین هدر نرود. مطابق با مبحث ۱۹ مقررات ملی ساختمان، عایقکاری بستر زیرین لولهها الزامی است. اگر حرارت تولیدشده توسط شبکه لولهها به سمت دال بتنی سقف طبقه زیرین فرار کند، پدیده اتلاف حرارتی معکوس (Downward Heat Loss) رخ میدهد.
یک سیستم عایقکاری مهندسی شامل مؤلفههای زیر است:

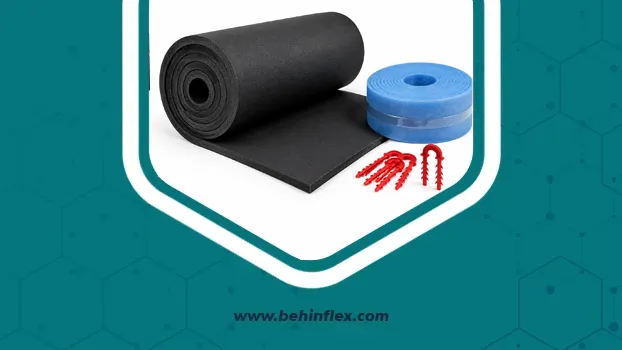

- عایق بستر حرارتی: فومهای الاستومریک سلولبسته یا پنلهای شانه تخممرغی عایق با دانسیته بالا که ضریب هدایت حرارتی (λ\lambda) فوقالعاده پایینی دارند. این عایقها مانع از نفوذ گرما به اسکلت بتنی میشوند.
- نوار پیرامونی دورتادور دیوار (Edge Insulation Strip): فوم لبهای به ضخامت ۱۰ میلیمتر که در محل تقاطع کف با دیوارها نصب میشود تا انبساط طولی بتن اسکرین کف را جذب کرده و پلهای حرارتی کنارهها را مسدود نماید.
- روکش متالایز بازتابنده: فیلمهای مقاوم پلیمری که پرتوهای فروسرخ حرارتی را به سمت بالای ملات منعکس میکنند.
اشتباهات متداول در محاسبه و اجرای لولهکشی گرمایش از کف
حتی مجریان باتجربه نیز گاهی به دلیل غفلت از جزییات هیدرولیکی دچار اشتباهات تکراری میشوند:
- اتصال مدار با طول بیش از ۱۰۰ متر: افزایش بیش از حد طول لوله باعث میشود آب گرم پیش از رسیدن به انتهای مسیر تمام گرمای خود را از دست داده و انتهای لوپ کاملاً سرد بماند.
- عدم بالانس طول مدارها در یک کلکتور: تفاوت فاحش طول لوپها (مثلاً یک لوپ ۴۰ متری در کنار یک لوپ ۹۵ متری) سبب میشود آب طبق قانون کمترین مقاومت، بیشتر از مدار کوتاه عبور کند و مدار بلندتر همواره با کمبود دبی مواجه شود.
- دفن کردن اتصالات برنجی زیر بتن کف: استفاده از هرگونه کوپلینگ، رابط تبدیل یا سهراهی در زیر کف ممنوع است. لولهگذاری باید کاملاً یکپارچه و بدون هیچگونه اتصال مکانیکی زیرملاتی اجرا گردد.
- بتنریزی بدون تست فشار هیدرواستاتیک: شبکه لولهها باید پیش از بتنریزی، حین اجرای بتن و تا زمان خشک شدن کامل آن، تحت فشار تست (حداقل ۶ تا ۸ بار با آب یا باد) باقی بمانند تا هرگونه سوراخشدگی تصادفی توسط پرسنل بتنریز درجا تشخیص داده شود.

چکلیست مهندسی: از محاسبات تا تست نهایی
- [ ] بررسی نقشههای معماری و نقشههای سازه ساختمان.
- [ ] اندازهگیری مساحت خالص پس از اجرای گچوخاک و تیغهچینیها.
- [ ] محاسبه و کسر دقیق مساحت تجهیزات ثابت (کابینت، لندری، کلوزت ثابت).
- [ ] تعیین گام لولهگذاری بر اساس اقلیم، نوع پنجرهها و پوشش نهایی کف.
- [ ] تفکیک فضاها به مدارهای با طول حداکثر ۸۰ الی ۹۰ متر.
- [ ] جانمایی بهینه جعبه کلکتور در مرکز ثقل فضاهای پروژه جهت کاهش طول مسیرهای رابط.
- [ ] نصب عایقهای الاستومریک استاندارد و نوار فوم پیرامونی دیوارهها.
- [ ] اجرای دقیق لولهگذاری بدون شکستگی یا تاخوردگی مقطع لوله.
- [ ] تست فشار مدارها به مدت ۲۴ ساعت تحت فشار حداقل ۶ بار.
- [ ] نظارت بر اضافه کردن روانکنندهها و الیاف پلیپروپیلن (PP) به بتن کاور لولهها.
راهنمای خرید تجهیزات و متریال تخصصی با بهین فلکس
موفقیت سیستم گرمایش از کف نتیجه همگرایی محاسبات دقیق، انتخاب متریال باکیفیت و اجرای مهندسی است. حتی با دقیقترین محاسبات، در صورت استفاده از لولههای پنجلایه غیراستاندارد با چسب نامرغوب یا بهکارگیری عایقهای ساختمانی نامناسب که تحت وزن بتن تغییر حجم میدهند، سیستم در کمتر از چند سال بازدهی خود را از دست خواهد داد.
مجموعه تخصصی بهین فلکس (behinflex) به عنوان نماینده انحصاری و مرجع اصلی تأمین و توزیع انواع عایقهای الاستومریک سلولبسته، فومهای تخصصی گرمایش از کف، اتصالات پیشرفته و ملزومات تأسیساتی پایدار در کشور فعالیت میکند. متریالهای ارائهشده توسط بهین فلکس مطابق با آخرین استانداردهای بینالمللی روز بوده و بالاترین مقاومت حرارتی، پایداری ساختاری درازمدت و بازدهی مصرف انرژی را تضمین میکنند.
اگر در پروژه ساختمانی خود نیازمند بازبینی و صحتسنجی محاسبات متراژ، دریافت جدول مشخصات فنی عایقها، برآورد قیمت جامع ملزومات یا مشاوره فنی جهت انتخاب ضخامت بهینه عایقکاری هستید، تیم مهندسی بهین فلکس در کنار شماست. برای بررسی کاتالوگ محصولات، مشخصات فنی و استعلام مستقیم قیمتها به وبسایت رسمی این مرکز به نشانی behinflex.com مراجعه فرمایید.
جمعبندی نهایی
محاسبه متراژ لوله گرمایش از کف تابعی مستقیم از مساحت خالص فضا، گام حرارتی لولهها، فواصل تا کلکتور و ضریب خمش هیدرولیکی است. رعایت اصل طلایی مصرف ۶.۵ الی ۷ متر لوله در هر مترمربع برای فواصل ۱۵ سانتیمتری، در کنار محدود کردن طول مدارها به زیر ۱۰۰ متر و استفاده از عایقهای حرارتی باکیفیت الاستومریک، تضمینکننده گرمایشی آرامشبخش، بادوام و با حداقل مصرف انرژی خواهد بود.
با اتکا به فرمولها و نکات تخصصی ارائهشده در این مقاله و بهرهگیری از متریالهای استاندارد عرضهشده توسط مراجع معتبری همچون بهین فلکس، میتوانید سیستم حرارتی ساختمان خود را با بالاترین استانداردهای مهندسی روز تجهیز نمایید.
سوالات متداول (FAQ)
۱. به ازای هر مترمربع در سیستم گرمایش از کف چقدر لوله ۵ لایه نیاز است؟
در فواصل استاندارد مسکونی (گام ۱۵ سانتیمتر)، به ازای هر مترمربع مساحت خالص، بین ۶.۵ تا ۷ متر لوله سایز ۱۶ میلیمتر مورد نیاز است. در گامهای متراکمتر (۱۰ سانتیمتر) این عدد به حدود ۱۰ متر میرسد.
۲. چرا حداکثر طول هر لوپ نباید از ۱۰۰ متر بیشتر شود؟
افزایش طول مدار به بیش از ۱۰۰ متر، باعث افزایش افت فشار اصطکاکی، کاهش دبی و افت شدید دمای سیال در انتهای مسیر شده و به پمپ سیرکولاتور فشار مازاد وارد میکند.
۳. نحوه محاسبه متراژ لوله در فضاهایی با شکل هندسی نامنظم چگونه است؟
ابتدا فضا به اشکال هندسی منظم (مستطیل و مثلث) تقسیم و مساحت خالص محاسبه میشود. سپس با در نظر گرفتن ضریب خمش ۱.۱۵ (به دلیل چرخشهای نامتقارن بیشتر)، فرمول متراژ بر مساحت مفید اعمال میگردد.
۴. بهترین سایز لوله برای گرمایش از کف ساختمانهای مسکونی چیست؟
سایز استاندارد لوله در اکثر قریب به اتفاق پروژههای مسکونی، لوله ۱۶ میلیمتر (PEX-AL-PEX یا PE-RT نوع II) با اتصالات فشاری یا پرسی کلکتوری است.
۵. آیا ضخامت و جنس عایق کف تاثیری در متراژ لوله دارد؟
بله؛ در صورت استفاده از عایقهای ضعیف، اتلاف حرارتی روبهپایین افزایش یافته و طراح ناچار میشود فاصله لولهها را کاهش دهد که این امر موجب افزایش متراژ لوله مصرفی و مصرف سوخت ساختمان خواهد شد.
