راهنمای جامع لولهکشی آب ساختمان؛ انتخاب لوله، سایز، اتصالات و استانداردها
راهنمای جامع لولهکشی آب ساختمان؛لوله، سایز، اتصالات و استانداردها
سادهترین و مطمئنترین روش برای لولهکشی آب ساختمان، استفاده از لولههای پنجلایه (PEX-AL-PEX یا PERT-AL-PEX) برای خطوط اصلی و آب گرم به دلیل تحمل فشار ۱۰ بار و دمای ۹۵ درجه سانتیگراد، و لولههای پلیپروپیلن (PP-R یا تکلایه) برای مسیرهای فرعی است. سایز استاندارد ورودی ساختمان ۱ اینچ (۳۲ میلیمتر)، کلکتور و انشعابات اصلی ۳/۴ اینچ (۲۵ میلیمتر) و ورودی شیرآلات ۱/۲ اینچ (۲۰ میلیمتر) تعیین میشود. رعایت استانداردهای ملی ایران (INSO 12753) و عایقکاری دقیق، طول عمر سیستم را تا ۵۰ سال افزایش میدهد.
۲. اهمیت انتخاب صحیح لوله و اتصالات در لولهکشی آب شهری و ساختمانی
سیستم لولهکشی آب آشامیدنی، شریان حیاتی هر سازه است. انتخاب نادرست لوله و اتصالات یا سایزبندی غیرکارشناسانه میتواند منجر به افت فشار آب، افت کیفیت بهداشتی، افت حرارتی در شبکه آب گرم و بروز افتادگی یا شکستگیهای پنهان درون دیوارها شود.
بازسازی و تعمیر سیستمهای لولهکشی توکار هزینههای بسیار سنگینی به مالکان فرض میکند؛ از این رو انتخاب تجهیزات متناسب با فشار کاری، دمای سیال و شرایط اقلیمی، گام اول در احداث یک ساختمان مدرن و استاندارد است.
۳. بررسی تخصصی انواع لولهها در لولهکشی آب ساختمان
تکنولوژی مواد در صنعت تاسیسات در دهههای اخیر پیشرفت چشمگیری داشته است. امروزه سه دسته اصلی از لولهها بیشترین سهم را در سیستمهای آبرسانی دارند:
[انواع لولههای آبرسانی]
├── ۱. لولههای پنجلایه (PEX-AL-PEX / PERT-AL-PEX) -> محبوبترین و مقاومترین
├── ۲. لولههای پلیپروپیلن (PP-R / سبز و سفید) -> اقتصادی و نصب سریع
└── ۳. لولههای فلزی (گالوانیزه و مسی) -> کاربرد محدود و صنعتی

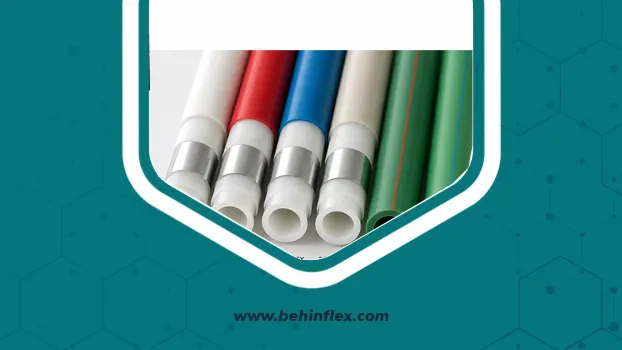

۳.۱. لولههای پنجلایه (PEX-AL-PEX / PERT-AL-PEX)
این لولهها ترکیبی هوشمندانه از فلز و پلیمر هستند. یک لایه آلومینیوم جوشخورده به روش التراسونیک در میان دو لایه پلیمر پایدار قرار گرفته و توسط دو لایه چسب مخصوص پیوند داده شده است.
- مزایا: عدم نفوذ اکسیژن، انبساط طولی بسیار کم، انعطافپذیری بالا، افت فشار بسیار ناچیز و تحمل دمای مداوم تا ۹۵ درجه سانتیگراد.
- معایب: هزینه اولیه بالاتر نسبت به لولههای تکلایه.
۳.۲. لولههای پلیپروپیلن (PP-R یا لولههای سبز/سفید)
این لولهها از پلیپروپیلن راندوم کوپلیمر ساخته شدهاند و به وسیله اتو و جوش حرارتی (فیوژن) متصل میشوند.
- مزایا: قیمت مناسب، وزن سبک، عدم خوردگی و نصب سریع.
- معایب: ضریب انبساط طولی بالا در مسیرهای آب گرم، احتمال نفوذ نور و رشد جلبک در نصبهای روکار.
۳.۳. لولههای فلزی (گالوانیزه و مسی)
استفاده از لولههای گالوانیزه در ساختوسازهای جدید به دلیل رسوبگیری، وزن بالا و سختی اجرا منسوخ شده است، اما هنوز در برخی بخشهای صنعتی یا موتورخانههای قدیمی دیده میشوند.
۴. مقایسه فنی انواع لولهها در سیستم آبرسانی
برای درک بهتر تفاوتها و انتخاب بهترین گزینه، جدول زیر پارامترهای اصلی مهندسی را مقایسه میکند:
| شاخص فنی / ویژگی | لوله پنجلایه (PEX-AL-PEX) | لوله پلیپروپیلن (PP-R) | لوله گالوانیزه فلزی |
|---|---|---|---|
| تحمل دما (سانتیگراد) | تا ۹۵ درجه مداوم | تا ۶۵ درجه (حداکثر ۷۵) | تا ۹۰ درجه |
| تحمل فشار نامی | ۱۰ الی ۱۶ بار | ۱۰ بار | ۱۶ الی ۲۵ بار |
| ضریب انبساط طولی | بسیار کم (0.025 mm/m∘C0.025 \text{ mm/m}^\circ\text{C}) | بالا (0.15 mm/m∘C0.15 \text{ mm/m}^\circ\text{C}) | متوسط |
| خطر رسوبگیری | صفر | بسیار ناچیز | بسیار بالا |
| طول عمر مفید | بیش از ۵۰ سال | حدود ۳۰ تا ۵۰ سال | کمتر از ۲۰ سال |
| نیاز به عایقکاری | الزامی برای کاهش تلفات | الزامی در مسیرهای سرد و گرم | الزامی |
۵. انتخاب سایز و قطر مناسب لولهها (سایزبندی بهینه)
طراحی قطر داخلی لولهها بر اساس دبی (Flow Rate)، سرعت سیال و میزان افت فشار مجاز بر طبق مبحث شانزدهم مقررات ملی ساختمان انجام میشود. سایزهای رایج در آبرسانی مسکونی عبارتند از:
- سایز ۳۲ میلیمتر (۱ اینچ): مناسب برای رایزر اصلی آب ورودی ساختمان از کنتور تا کلکتورهای طبقات.
- سایز ۲۵ میلیمتر (۳/۴ اینچ): مناسب برای خطوط ورودی به هر واحد مسکونی، پکیج یا آبگرمکن و خطوط کلکتوری.
- سایز ۲۰ میلیمتر (۱/۲ اینچ): مناسب برای انشعابات نهایی متصل به شیرآلات (روشویی، توالت، دوش، سینک ظرفشویی).
نکته مهندسی: انتخاب سایز کوچکتر از حد استاندارد باعث صدا در سیستم و افت شدید فشار هنگام مصرف همزمان چند شیر میشود، و انتخاب سایز بزرگتر باعث افزایش هزینهها و تاخیر در رسیدن آب گرم به شیرآلات میگردد.
۶. معرفی انواع اتصالات در لولهکشی آب و روشهای اتصال
اتصالات (Fittings) بخش حیاتی سیستم هستند که تغییر مسیر، تغییر سایز و انشعابگیری را ممکن میسازند.
[انواع اتصالات پنجلایه]
├── ۱. اتصالات کوپلی (کاهش هزینه، نصب با آچار)
├── ۲. اتصالات پرسی (سرعت بالا، ایمنیی** | ۱۰ الی ۱۶ بار | ۱۰ بار | ۱۶ الی ۲۵ بار |
| **ضریب انبساط طولی** | بسیار کم ($0.025 \text{ mm/m}^\circ\text{C}$) | بالا ($0.15 \text{ mm/m}^\circ\text{C}$) | متوسط |
| **خطر رسوبگیری** | صفر | بسیار ناچیز | بسیار بالا |
| **طول عمر مفید** | بیش از ۵۰ سال | حدود ۳۰ تا ۵۰ سال | کمتر از ۲۰ سال |
| **نیاز به عایقکاری** | الزامی برای کاهش تلفات | الزامی در مسیرهای سرد و گرم | الزامی |
---
## ۵. انتخاب سایز و قطر مناسب لولهها (سایزبندی بهینه)
طراحی قطر داخلی لولهها بر اساس دبی (Flow Rate)، سرعت سیال و میزان افت فشار مجاز بر طبق مبحث شانزدهم مقررات ملی ساختمان انجام میشود. سایزهای رایج در آبرسانی مسکونی عبارتند از:
* **سایز ۳۲ میلیمتر (۱ اینچ):** مناسب برای رایزر اصلی آب ورودی ساختمان از کنتور تا کلکتورهای طبقات.
* **سایز ۲۵ میلیمتر (۳/۴ اینچ):** مناسب برای خطوط ورودی به هر واحد مسکونی، پکیج یا آبگرمکن و خطوط کلکتوری.
* **سایز ۲۰ میلیمتر (۱/۲ اینچ):** مناسب برای انشعابات نهایی متصل به شیرآلات (روشویی، توالت، دوش، سینک ظرفشویی).
> **نکته مهندسی:** انتخاب سایز کوچکتر از حد استاندارد باعث صدا در سیستم و افت شدید فشار هنگام مصرف همزمان چند شیر میشود، و انتخاب سایز بزرگتر باعث افزایش هزینهها و تاخیر در رسیدن آب گرم به شیرآلات میگردد.
---
## ۶. معرفی انواع اتصالات در لولهکشی آب و روشهای اتصال
اتصالات (Fittings) بخش حیاتی سیستم هستند که تغییر مسیر، تغییر سایز و انشعابگیری را ممکن میسازند.
[انواع اتصالات پنجلایه]
├── ۱. اتصالات کوپلی (کاهش هزینه، نصب با آچار)
├── ۲. اتصالات پرسی (سرعت بالا، ایمنی درون دیوارها میشود.
[مزایای عایقکاری شبکه آبرسانی]
├── ۱. جلوگیری از اتلاف انرژی حرارتی (آب گرم)
├── ۲. ممانعت از تعریق و پوسیدگی مصالح (آب سرد)
└── ۳. محافظت در برابر یخزدگی و خطرات محیطی
برای عایقکاری حرفهای، استفاده از عایقهای ساختار سلولبسته مانند عایقهای الاستومری توصیه میشود. در همین راستا، مجموعه تخصصی بهین فلکس (behinflex) به عنوان نماینده و مرجع تامین عایقهای الاستومری و تجهیزات جانبی تأسیسات، راهکارهای نوینی برای محافظت از لولهها در برابر تعریق، اتلاف انرژی و یخزدگی ارائه میدهد.
۹. راهنمای خرید و انتخاب بهترین لوله و اتصالات
برای خرید مطمئن تجهیزات تأسیساتی، توجه به چکلیست زیر ضروری است:
- [ ] بررسی نشان استاندارد ملی و گواهینامه بهداشتی: مطمئن شوید لولهها مجهز به استاندارد آب آشامیدنی باشند.
- [ ] توجه به گارانتی و بیمه نامه کیفیت: برندهای معتبر محصولات خود را همراه با بیمه مسئولیت مدنی ارائه میدهند.
- [ ] تطابق سایز اتصالات با لوله: همواره لوله و اتصالات را از یک برند یا برندهای کاملاً همخوان خریداری کنید.
- [ ] انتخاب مرجع تخصصی تامین: خرید از تامینکنندگان اصلی باعث اطمینان از اصالت کالا و دریافت بهترین قیمت میشود.
برای استعلام قیمت روز، دریافت مشاوره تخصصی مهندسی و بررسی انواع محصولات تاسیساتی، میتوانید به وبسایت بهین فلکس به آدرس behinflex.com مراجعه کرده و با کارشناسان فنی این مجموعه در ارتباط باشید.
۱۰. سوالات متداول (FAQ)
۱. بهترین نوع لوله برای لولهکشی آب گرم ساختمان کدام است؟
لولههای پنجلایه (PEX-AL-PEX) به دلیل وجود لایه آلومینیومی، تحمل دمای تا ۹۵ درجه سانتیگراد و عدم انبساط طولی، بهترین گزینه برای سیستمهای آب گرم و پکیج هستند.
۲. سایز استاندارد لولهکشی برای ورودی شیرآلات چیست؟
برای اکثر شیرآلات بهداشتی (روشویی، ظرفشویی، توالت و حمام) از لوله با سایز ۲۰ میلیمتر (۱/۲ اینچ) استفاده میشود.
۳. چرا استفاده از عایق روی لولههای آب ضروری است؟
عایقکاری مانع از اتلاف گرمای آب گرم، جلوگیری از تعریق لولههای آب سرد و مانع یخزدگی لولهها در محیطهای سردسیر میشود.
۴. تفاوت اتصالات پرسی و کوپلی پنجلایه چیست؟
اتصالات کوپلی با آچار نصب شده و قابلیت باز شدن دارند، اما اتصالات پرسی توسط ابزار مخصوص پرس شده، سرعت اجرای بالاتری دارند و برای نصب توکار ایمنتر هستند.
۵. لولهکشی کلکتوری بهتر است یا لولهکشی سنتی؟

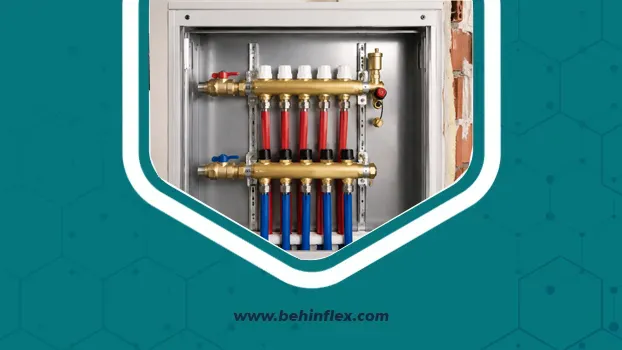

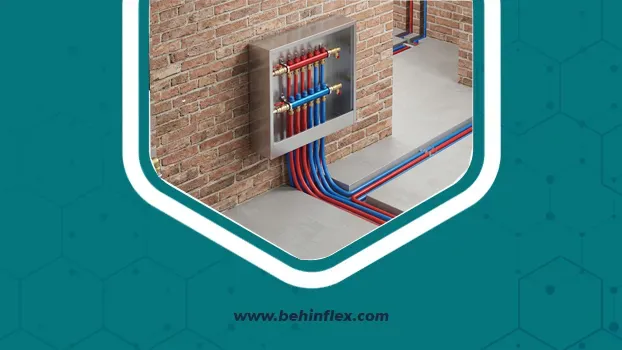

سیستم کلکتوری به دلیل توزیع یکنواخت فشار آب، امکان کنترل مجزای هر مسیر و عدم وجود اتصالات در زیر کفسازی، بسیار برتر از روش سنتی است.
۶. چطور از اصالت و کیفیت لوله و اتصالات مطمئن شویم؟
خرید از نمایندگیهای رسمی و مراجع معتبر مانند بهین فلکس، دریافت فاکتور رسمی و بررسی نشانهای استاندارد ثبتشده روی لوله، بهترین روش ضمانت اصالت کالا است.
۱۱. جمعبندی و نتیجهگیری
طراحی و اجرای شبکه لوله و اتصالات آب ساختمان نیازمند ترکیب دانش مهندسی، انتخاب متریال باکیفیت و اجرای دقیق است. استفاده از لولههای پنجلایه به همراه سیستم توزیع کلکتوری و عایقکاری مناسب، تضمینکننده آسایش، فشار آب مطلوب و طول عمر ۵۰ ساله تأسیسات شما خواهد بود.
