بررسی نفوذ بخار آب و جلوگیری از تعریق و خوردگی زیر عایق الاستومریک
محاسبه ضخامت عایق الاستومریک
بررسی مقاومت حرارتی، نفوذ بخار آب و جلوگیری از تعریق و خوردگی زیر عایق
انتخاب ضخامت عایق الاستومریک یکی از تصمیم‌های مهم در طراحی و اجرای تأسیسات مکانیکی ساختمان است. ضخامت عایق بر میزان انتقال حرارت، دمای سطح خارجی، احتمال تشکیل میعان و عملکرد سیستم در طول بهره‌برداری تأثیر می‌گذارد. به همین دلیل، انتخاب عایق صرفاً بر اساس قطر لوله یا تجربه اجرایی، همیشه نتیجه قابل‌اعتمادی ایجاد نمی‌کند.
در خطوط آب سرد و سیستم‌های سرمایشی، کنترل نفوذ بخار آب و جلوگیری از تعریق اهمیت ویژه‌ای دارد؛ درحالی‌که در خطوط آب گرم، کاهش اتلاف حرارت و حفظ دمای سیال از اهداف اصلی عایق‌کاری است. در هر دو حالت، مشخصات فنی عایق و کیفیت اجرای اتصالات باید با شرایط واقعی پروژه سازگار باشند.

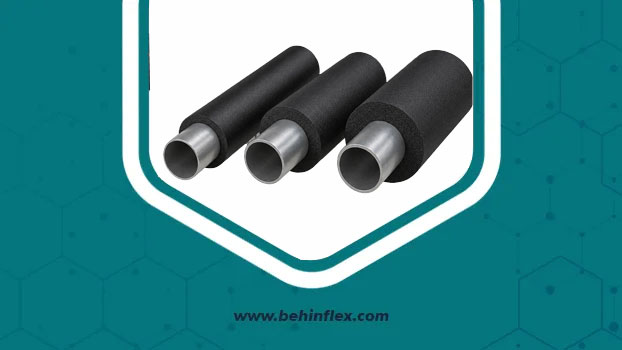

مقاومت حرارتی عایق الاستومریک چیست؟
مقاومت حرارتی نشان می‌دهد یک لایه عایق تا چه اندازه در برابر انتقال حرارت مقاومت می‌کند. این ویژگی به ضخامت عایق و ضریب هدایت حرارتی آن وابسته است. هرچه مقاومت حرارتی بیشتر باشد، در شرایط یکسان اختلاف دما، انتقال حرارت کمتری از لایه عایق عبور می‌کند.
ضریب نفوذپذیری بخار آب و نقش آن در عملکرد عایق
مقاومت حرارتی به‌تنهایی برای ارزیابی عملکرد عایق در خطوط سرد کافی نیست. بخار آب موجود در هوا می‌تواند به سمت سطوح سرد حرکت کند و در صورت فراهم‌شدن شرایط مناسب، به آب مایع تبدیل شود. این فرایند ممکن است باعث خیس‌شدن سطوح، افت عملکرد عایق و افزایش خطر خوردگی در اجزای فلزی شود.
عایق الاستومریک سلول‌بسته به دلیل ساختار خود می‌تواند در برابر انتقال بخار آب مقاومت مناسبی ایجاد کند؛ بااین‌حال، عملکرد نهایی به مشخصات محصول، ضخامت، پیوستگی ساختار و کیفیت درزبندی وابسته است.
چرا درزبندی عایق اهمیت دارد؟
حتی اگر عایق دارای مقاومت مناسب در برابر نفوذ بخار آب باشد، درز باز، اتصال ناقص یا بریدگی بدون آب‌بندی می‌تواند مسیر ورود رطوبت ایجاد کند. در چنین شرایطی، عملکرد کل پوشش عایق ممکن است به‌طور محسوسی کاهش پیدا کند.
نقاط حساس عبارت‌اند از:
- محل اتصال دو قطعه عایق لوله‌ای.
- زانویی‌ها و سه‌راهی‌ها.
- اطراف شیرآلات و فلنج‌ها.
- محل اتصال عایق به تجهیزات.
- نقاط عبور لوله از دیوار و سقف.
- محل آسیب‌دیدگی یا پارگی عایق.
در خطوط سرد، تمام درزها و اتصالات باید مطابق دستورالعمل سازنده و با مواد سازگار آب‌بندی شوند. استفاده از چسب نامناسب یا فشردن بیش از حد عایق می‌تواند پیوستگی لایه کنترل بخار را مختل کند.

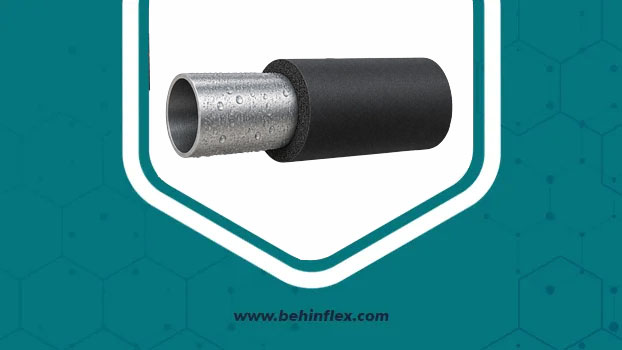

محاسبه ضخامت عایق برای جلوگیری از تعریق
تعریق زمانی رخ می‌دهد که دمای سطح یک جسم از نقطه شبنم هوای اطراف کمتر شود. نقطه شبنم دمایی است که در آن، هوای دارای مقدار مشخصی بخار آب به حالت اشباع می‌رسد و امکان تشکیل میعان فراهم می‌شود.
در لوله آب سرد، اگر دمای سطح خارجی عایق به زیر نقطه شبنم محیط برسد، احتمال تشکیل قطرات آب وجود دارد. هدف طراحی این است که در شرایط محیطی و بهره‌برداری تعیین‌شده، دمای سطح عایق به اندازه کافی بالاتر از نقطه شبنم باقی بماند.
عوامل مؤثر بر نقطه شبنم
نقطه شبنم عمدتاً تابع دمای هوا و رطوبت نسبی است. با افزایش رطوبت نسبی در دمای ثابت، نقطه شبنم به دمای محیط نزدیک‌تر می‌شود و احتمال تعریق افزایش می‌یابد.
در نتیجه، محاسبه ضخامت عایق باید برای شرایط واقعی پروژه انجام شود، نه صرفاً بر اساس دمای اسمی آب سرد.
عوامل مهم عبارت‌اند از:
- حداقل دمای سیال در شرایط بهره‌برداری.
- بیشترین دمای محیط در محل نصب.
- رطوبت نسبی طراحی.
- قطر خارجی لوله.
- ضریب هدایت حرارتی عایق.
- ضریب انتقال حرارت جابه‌جایی در سطح بیرونی.
- وضعیت جریان هوا در اطراف لوله.
- پیوستگی و مقاومت بخار آب در پوشش عایق.
در محیط‌های مرطوب، موتورخانه‌ها، فضاهای بدون تهویه مناسب و سقف‌های کاذب، بررسی دقیق‌تر شرایط میعان اهمیت دارد.
روند مهندسی انتخاب ضخامت برای خطوط سرد
برای انتخاب ضخامت مناسب می‌توان از روند زیر استفاده کرد:
۱. دمای سیال و شرایط طراحی محیط شامل دمای هوا و رطوبت نسبی تعیین شود.
۲. نقطه شبنم محیط با استفاده از داده‌های طراحی یا ابزار محاسباتی معتبر محاسبه شود.
۳. ضریب هدایت حرارتی عایق در دمای کاری مرتبط از اطلاعات فنی سازنده استخراج شود.
۴. قطر لوله و شرایط انتقال حرارت در سطح خارجی مشخص شوند.
۵. ضخامت عایق به‌گونه‌ای محاسبه شود که دمای سطح خارجی در شرایط طراحی بالاتر از نقطه شبنم باقی بماند.
۶. در نهایت، پیوستگی عایق، مقاومت بخار آب، درزبندی و شرایط اجرایی کنترل شوند.
در پروژه‌هایی که پیامد تعریق جدی است، باید حاشیه اطمینان مناسب نیز در نظر گرفته شود. نوسان رطوبت، تغییر شرایط تهویه یا افت دمای سیال ممکن است شرایط واقعی را از مقادیر اسمی طراحی متفاوت کند.

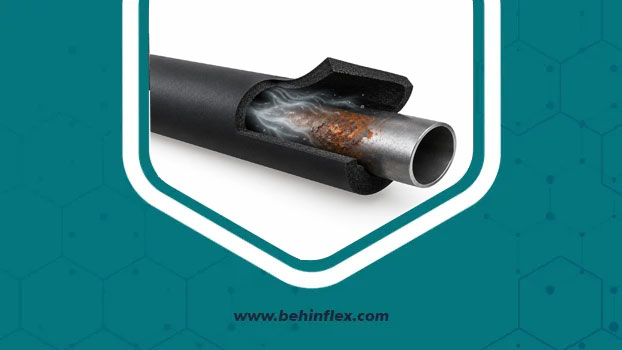

خوردگی زیر عایق (CUI) چگونه ایجاد می‌شود؟
خوردگی زیر عایق یا Corrosion Under Insulation به خوردگی سطوح فلزی گفته می‌شود که در زیر سیستم عایق‌کاری رخ می‌دهد. وجود عایق به‌خودی‌خود به معنی ایجاد خوردگی نیست؛ مشکل زمانی شکل می‌گیرد که رطوبت به سطح فلز برسد و برای مدت کافی در آن ناحیه باقی بماند.
آب باران، نشتی تجهیزات، تعریق، آسیب پوشش خارجی و درزبندی ناقص می‌توانند مسیر ورود رطوبت را فراهم کنند. در صورت وجود اکسیژن و شرایط شیمیایی مناسب، فرایند خوردگی در سطح فلزی تسریع می‌شود.
ارتباط عایق‌کاری با خوردگی
عایق الاستومریک با ساختار سلول‌بسته و مقاومت مناسب در برابر نفوذ بخار آب می‌تواند در کاربردهای متناسب، احتمال ورود رطوبت را کاهش دهد. بااین‌حال، نمی‌توان صرفاً با انتخاب این نوع عایق، حذف کامل خطر خوردگی را تضمین کرد.
برای کنترل ریسک باید مجموعه‌ای از اقدامات انجام شود:
- انتخاب عایق متناسب با شرایط دما و رطوبت.
- اجرای صحیح درزها و اتصالات.
- جلوگیری از ورود آب از محل نفوذها و نقاط اتصال.
- بررسی وضعیت پوشش محافظ سطح فلزی در کاربردهای حساس.
- پیشگیری از آسیب مکانیکی به عایق.
- بازرسی دوره‌ای نقاط مستعد تجمع رطوبت.
در تأسیسات صنعتی یا خطوط فلزی حساس، طراحی کنترل خوردگی باید با توجه به جنس فلز، شرایط محیطی، دمای کار و الزامات استاندارد پروژه انجام شود.
تفاوت کنترل تعریق با کنترل خوردگی زیر عایق
کنترل تعریق عمدتاً به جلوگیری از تشکیل آب روی سطح خارجی عایق مربوط است؛ اما کنترل خوردگی زیر عایق مستلزم جلوگیری از رسیدن و ماندگاری رطوبت در سطح فلز نیز هست.
ممکن است سطح بیرونی عایق خشک باشد، اما در اثر نفوذ آب از یک اتصال یا آسیب موضعی، رطوبت در زیر آن باقی بماند. بنابراین، بازرسی ظاهری سطح خارجی به‌تنهایی برای اطمینان از نبود خوردگی کافی نیست.
محاسبه ضخامت عایق برای خطوط آب گرم
در خطوط آب گرم و مدارهای گرمایشی، هدف اصلی عایق‌کاری معمولاً کاهش اتلاف حرارت، حفظ دمای سیال و کنترل دمای سطح خارجی است. در این کاربردها نیز ضخامت مناسب به دمای آب، دمای محیط، قطر لوله، طول مسیر و ضریب هدایت حرارتی عایق بستگی دارد.
عایق بسیار نازک ممکن است انتقال حرارت ناخواسته را به‌اندازه کافی محدود نکند؛ اما انتخاب ضخامت بیشتر نیز باید بر اساس معیارهای فنی، محدودیت فضای نصب و الزامات پروژه صورت گیرد.
تفاوت معیار طراحی خطوط گرم و سرد
| معیار | خطوط آب سرد | خطوط آب گرم |
|---|---|---|
| هدف اصلی | جلوگیری از تعریق و محدودکردن ورود گرما | کاهش اتلاف حرارت و حفظ دمای سیال |
| عامل مهم محیطی | رطوبت نسبی و نقطه شبنم | دمای محیط و اختلاف دمای سیال |
| معیار سطحی | دمای سطح عایق بالاتر از نقطه شبنم | کنترل انتقال حرارت و دمای سطح |
| ویژگی مهم عایق | مقاومت بخار آب و اجرای پیوسته | هدایت حرارتی و تحمل دمای کاری |
| خطای رایج | نادیده‌گرفتن درزها و تعریق | انتخاب ضخامت بدون محاسبه انتقال حرارت |
این جدول یک راهنمای اولیه است. در پروژه‌های واقعی، الزامات ایمنی، مقررات انرژی، شرایط بهره‌برداری و مشخصات تجهیزات نیز باید بررسی شوند.
خطاهای رایج در محاسبه و اجرای عایق الاستومریک
انتخاب ضخامت صحیح تنها بخشی از فرایند عایق‌کاری است. اگر محصول به‌درستی نصب نشود یا شرایط واقعی سیستم با فرضیات طراحی متفاوت باشد، عملکرد نهایی می‌تواند افت کند.
مهم‌ترین خطاها عبارت‌اند از:
- تعیین ضخامت فقط بر اساس قطر لوله.
- استفاده از ضریب هدایت حرارتی بدون توجه به دمای آزمون.
- نادیده‌گرفتن رطوبت نسبی و نقطه شبنم.
- استفاده از عایق خارج از محدوده دمای کاری مجاز.
- بازماندن درزها یا استفاده از چسب ناسازگار.
- فشردگی بیش از حد عایق و تغییر ضخامت مؤثر آن.
- بی‌توجهی به زانویی‌ها، شیرآلات و اتصالات.
- فرض اینکه عایق سلول‌بسته به‌تنهایی مانع تمام انواع نفوذ رطوبت می‌شود.
برای کاهش این خطاها، مشخصات فنی محصول باید پیش از خرید بررسی شوند و اجرای عایق طبق دستورالعمل سازنده انجام شود.
راهنمای خرید عایق الاستومریک از بهین فلکس
انتخاب محصول مناسب باید بر اساس شرایط واقعی پروژه انجام شود. پیش از خرید، لازم است نوع سیال، دمای کار، قطر لوله، شرایط محیطی و هدف عایق‌کاری مشخص باشند. این اطلاعات کمک می‌کنند مشخصات محصول با نیاز سیستم تطبیق داده شوند.
بهین فلکس (behinflex) به‌عنوان مرجع تخصصی عرضه عایق‌های الاستومریک، می‌تواند برای بررسی محصولات مرتبط و پیگیری اطلاعات فنی موردنیاز پروژه در نظر گرفته شود.
هنگام انتخاب محصول، این موارد را بررسی کنید:
- ضریب هدایت حرارتی: مقدار اعلام‌شده و دمای مربوط به اندازه‌گیری را بررسی کنید.
- مقاومت در برابر نفوذ بخار آب: در کاربردهای سرد و محیط‌های مرطوب اهمیت ویژه دارد.
- محدوده دمای کاری: دمای واقعی سیال باید در محدوده مجاز محصول قرار گیرد.
- ابعاد و ضخامت: قطر داخلی عایق باید با قطر خارجی لوله سازگار باشد.
- متعلقات نصب: چسب و مواد درزبندی باید با عایق انتخابی سازگاری داشته باشند.
- مستندات فنی: اطلاعات محصول و دستورالعمل نصب باید برای ارزیابی کاربرد قابل‌دسترسی باشند.
برای مشاهده محصولات و دسته‌بندی‌های مرتبط، به فروشگاه بهین فلکس مراجعه کنید. برای انتخاب دقیق‌تر، می‌توانید مشخصات پروژه را ارائه دهید و درباره محصول مناسب، اطلاعات فنی و استعلام قیمت پیگیری کنید.
چک‌لیست نهایی محاسبه ضخامت عایق
پیش از تأیید مشخصات عایق و شروع اجرا، چک‌لیست زیر را بررسی کنید:
-
دمای سیال در شرایط عادی و حدی مشخص شده است.
-
دمای محیط و رطوبت نسبی طراحی تعیین شده‌اند.
-
نقطه شبنم برای خطوط سرد بررسی شده است.
-
ضریب هدایت حرارتی از داده‌های فنی معتبر استخراج شده است.
-
قطر لوله و هندسه عایق در محاسبات لحاظ شده‌اند.
-
ضخامت عایق با هدف حرارتی پروژه مطابقت دارد.
-
مقاومت بخار آب برای شرایط کاربرد ارزیابی شده است.
-
جزئیات درزبندی اتصالات و نقاط نفوذ مشخص هستند.
-
محدوده دمای کاری محصول با سیستم سازگار است.
-
برنامه بازرسی و نگهداری در نظر گرفته شده است.
در پروژه‌های پیچیده یا حساس، این چک‌لیست جایگزین محاسبات مهندسی و استانداردهای مرتبط نیست؛ بلکه ابزاری برای اطمینان از بررسی عوامل اصلی است.
جمع‌بندی
محاسبه ضخامت عایق الاستومریک باید بر پایه انتقال حرارت، شرایط محیطی و رفتار بخار آب انجام شود. در خطوط سرد، کنترل نقطه شبنم و جلوگیری از تعریق اهمیت دارد؛ در خطوط گرم، کاهش اتلاف حرارت معیار اصلی است. در هر دو کاربرد، کیفیت درزبندی و پیوستگی عایق در عملکرد نهایی نقش مهمی دارند.
برای کاهش خطر خوردگی زیر عایق نیز باید علاوه بر انتخاب محصول مناسب، از ورود و ماندگاری رطوبت جلوگیری کرد و بازرسی دوره‌ای را در برنامه نگهداری قرار داد.
برای بررسی عایق‌های الاستومریک و دریافت اطلاعات متناسب با نیاز پروژه، می‌توانید از بهین فلکس (behinflex) و وب‌سایت رسمی آن استفاده کنید. بررسی مشخصات فنی محصول پیش از خرید، به انتخاب دقیق‌تر و اجرای اصولی‌تر سیستم عایق‌کاری کمک می‌کند.
سوالات متداول
۱. مهم‌ترین عامل در محاسبه ضخامت عایق الاستومریک چیست؟
دمای سیال، دمای محیط، رطوبت نسبی، قطر لوله و ضریب هدایت حرارتی عایق از عوامل اصلی هستند. هدف عایق‌کاری نیز تعیین می‌کند کدام معیار در طراحی اولویت بیشتری داشته باشد.
۲. ضریب مقاومت در برابر نفوذ بخار آب چه کاربردی دارد؟
این ضریب مقاومت نسبی ماده در برابر انتشار بخار آب را توصیف می‌کند. در خطوط سرد، مقاومت مناسب در برابر بخار آب و درزبندی پیوسته به کنترل تعریق کمک می‌کنند.
۳. آیا افزایش ضخامت عایق همیشه تعریق را متوقف می‌کند؟
افزایش ضخامت معمولاً دمای سطح خارجی عایق را در خطوط سرد به دمای محیط نزدیک‌تر می‌کند، اما نتیجه به شرایط طراحی و اجرای صحیح وابسته است. ضخامت بیشتر به‌تنهایی، نقص درزبندی یا نفوذ آب را برطرف نمی‌کند.
۴. خوردگی زیر عایق چگونه ایجاد می‌شود؟
وقتی رطوبت از طریق درزها، آسیب‌ها یا مسیرهای دیگر به سطح فلز زیر عایق برسد و باقی بماند، در شرایط مناسب امکان خوردگی وجود دارد. کنترل رطوبت، حفاظت سطح فلز و بازرسی دوره‌ای برای کاهش این خطر ضروری هستند.
۵. آیا عایق الاستومریک برای لوله‌های آب سرد مناسب است؟
بسیاری از محصولات الاستومریک سلول‌بسته برای کاربردهای سرد طراحی شده‌اند؛ اما انتخاب باید بر اساس محدوده دمای کاری، مشخصات مقاومت بخار آب، ضخامت و شرایط نصب انجام شود.
۶. برای انتخاب ضخامت مناسب عایق از کجا شروع کنیم؟
ابتدا دمای سیال، شرایط محیط، قطر لوله و هدف عایق‌کاری را مشخص کنید. سپس با استفاده از داده‌های فنی محصول و روش محاسباتی مناسب، ضخامت موردنیاز را تعیین و جزئیات اجرایی را بررسی کنید.
