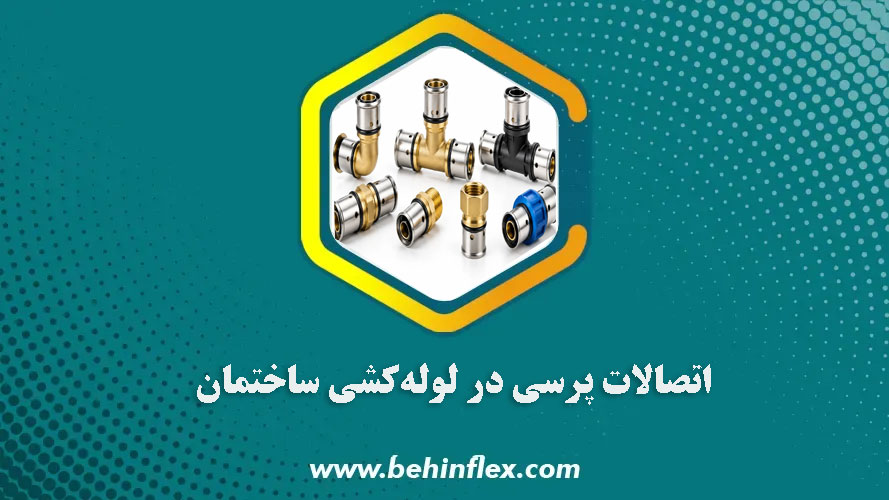

اتصالات پرسی در لوله‌کشی ساختمان
اتصالات پرسی در لوله‌کشی ساختمان
در سیستم‌های مدرن لوله‌کشی ساختمان، کیفیت اتصال لوله‌ها به اندازه انتخاب خود لوله اهمیت دارد. نشتی در محل اتصال می‌تواند باعث افت فشار، خسارت به مصالح، افزایش هزینه تعمیرات و در برخی پروژه‌ها توقف بخشی از سیستم تأسیسات شود. به همین دلیل، روش‌های اتصال سریع و استاندارد مانند اتصالات پرسی مورد توجه مجریان و مهندسان تأسیسات قرار گرفته‌اند.
اتصال پرسی یا Press Fitting روشی مکانیکی برای اتصال لوله و فیتینگ است که با استفاده از دستگاه مخصوص، بخش مشخصی از اتصال را تحت فشار کنترل‌شده قرار می‌دهد. این فناوری بسته به سیستم، برای لوله‌هایی مانند مس، استیل و برخی لوله‌های پلیمری از جمله PEX استفاده می‌شود. استانداردها و الزامات اتصال نیز بر اساس جنس لوله و سیستم انتخابی متفاوت هستند. برای نمونه، استاندارد ISO 15875-3:2025 الزامات اتصالات سیستم‌های PEX را برای آب گرم، آب سرد و برخی سیستم‌های گرمایشی مشخص می‌کند.

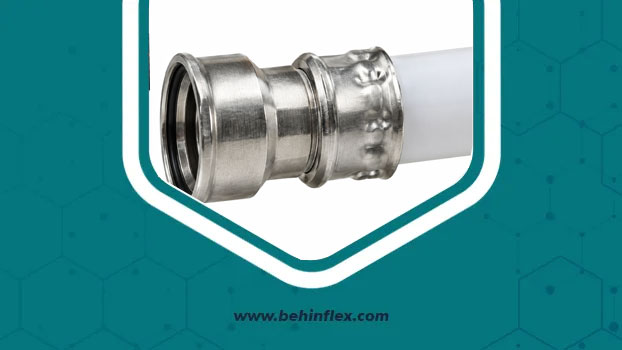

اتصالات پرسی چیست؟
اتصالات پرسی نوعی فیتینگ مکانیکی هستند که برای اتصال دو یا چند بخش از شبکه لوله‌کشی به کار می‌روند. در این روش، لوله داخل قسمت مخصوص فیتینگ قرار گرفته و سپس با دستگاه پرِس و فک متناسب، اتصال در ناحیه تعیین‌شده فشرده می‌شود.
در بسیاری از سیستم‌های پرسی، آب‌بندی به کمک یک یا چند الاستومر آب‌بندی یا O-Ring انجام می‌شود و قسمت فلزی یا پلیمری اتصال نیز وظیفه نگه‌داشتن لوله را بر عهده دارد. البته طراحی دقیق اتصال به برند و نوع سیستم بستگی دارد.
نکته مهم این است که عبارت «اتصال پرسی» به یک محصول واحد اشاره نمی‌کند. اتصالات پرسی مخصوص لوله مسی، استیل، PEX و سایر سیستم‌ها از نظر طراحی و الزامات نصب یکسان نیستند. بنابراین نمی‌توان یک فیتینگ را بدون بررسی مشخصات فنی برای تمام لوله‌ها استفاده کرد.

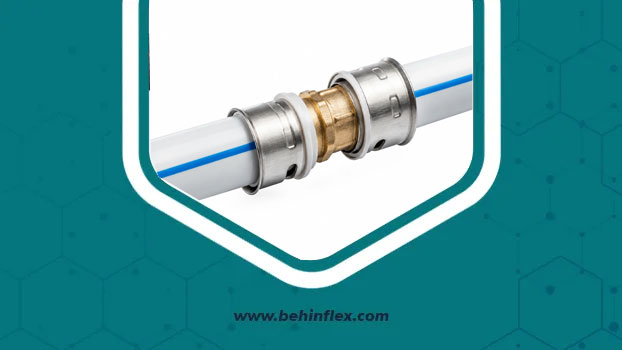

اتصالات پرسی چگونه کار می‌کنند؟
فرآیند کلی اتصال پرسی ساده به نظر می‌رسد، اما دقت اجرای آن اهمیت زیادی دارد.
ابتدا لوله با ابزار مناسب و به‌صورت صحیح بریده می‌شود. سپس در صورت نیاز، عملیات پلیسه‌گیری و آماده‌سازی سطح انجام می‌شود. لوله باید تا عمق تعیین‌شده وارد فیتینگ شود و پس از آن فک مناسب روی قسمت مشخص اتصال قرار گیرد.
با فعال شدن دستگاه، نیروی پرِس روی فیتینگ اعمال می‌شود و اتصال به شکل طراحی‌شده تغییر فرم می‌دهد. در سیستم‌های استاندارد، ترکیب طراحی فیتینگ، لوله، آب‌بندی و ابزار پرِس برای ایجاد اتصال مطمئن تعیین شده است.
دستورالعمل‌های نصب سازندگان نیز معمولاً بر برش صحیح، آماده‌سازی سطح، رعایت عمق ورود لوله، انتخاب فک مناسب و تست نهایی تأکید دارند.

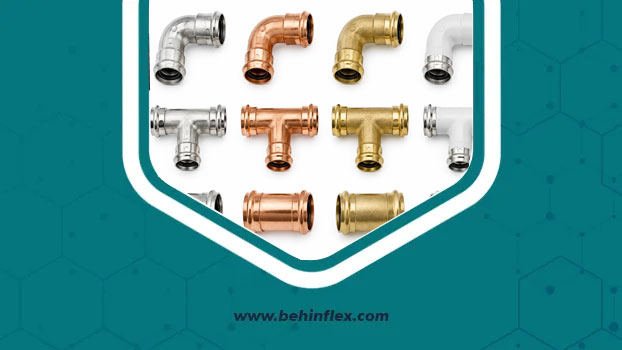

انواع اتصالات پرسی در لوله‌کشی ساختمان
اتصالات پرسی لوله مسی
اتصالات پرسی مسی یکی از شناخته‌شده‌ترین کاربردهای فناوری Press هستند. این فیتینگ‌ها برای اتصال لوله‌های مسی در سیستم‌های آب، گرمایش، سرمایش و برخی کاربردهای دیگر استفاده می‌شوند؛ البته محدوده کاربرد دقیق باید مطابق تأییدیه همان محصول باشد.
یکی از مزیت‌های مهم آن‌ها، حذف عملیات لحیم‌کاری و شعله مستقیم است. برخی سیستم‌های تجاری پرسی برای لوله مسی در سایزهای مختلف طراحی شده‌اند و از فک‌ها و ابزارهای اختصاصی استفاده می‌کنند.
اتصالات پرسی PEX
در سیستم‌های PEX، اتصالات پرسی برای اتصال لوله‌های پلی‌اتیلن مشبک به کار می‌روند. استاندارد ISO 15875، سیستم PEX را از نظر لوله، اتصالات و عملکرد اتصال پوشش می‌دهد و نسخه 2025 این استاندارد در حال حاضر منتشر شده است.
طراحی فیتینگ PEX ممکن است با سیستم‌های پرسی لوله مسی تفاوت اساسی داشته باشد. بنابراین استفاده از ابزار یا فک نامناسب می‌تواند نتیجه اتصال را تحت تأثیر قرار دهد.
اتصالات پرسی استیل
در برخی پروژه‌های تأسیساتی، اتصالات پرسی برای لوله‌های استنلس‌استیل نیز مورد استفاده قرار می‌گیرند. این سیستم‌ها می‌توانند در پروژه‌های ساختمانی و صنعتی کاربرد داشته باشند، اما نوع استیل، آب‌بندی، سایز، فشار و سیال باید با مشخصات فنی فیتینگ مطابقت داشته باشد.
به همین دلیل، در پروژه‌های حساس نباید صرفاً بر اساس شباهت ظاهری دو اتصال تصمیم‌گیری کرد.
مهم‌ترین مزایای اتصالات پرسی
استفاده از اتصالات پرسی می‌تواند مزایای متعددی برای پروژه ساختمانی داشته باشد:
- سرعت بالای اجرا در مقایسه با برخی روش‌های سنتی.
- حذف نیاز به شعله مستقیم در سیستم‌های پرسی بدون عملیات Hot Work.
- کاهش برخی مراحل آماده‌سازی و عملیات اجرایی.
- امکان اجرای اتصال در فضاهایی که استفاده از شعله دشوار یا نامطلوب است.
- ایجاد فرآیند نسبتاً تکرارپذیر در صورت استفاده از ابزار و قطعات استاندارد.
- کاهش زمان توقف عملیات در پروژه‌های نوسازی و تعمیرات.
- امکان استفاده از سیستم‌های پرسی در طیف متنوعی از پروژه‌ها، مشروط به تأیید کاربرد محصول.
برخی تولیدکنندگان سیستم‌های پرسی نیز سرعت اتصال و حذف عملیات حرارتی مانند لحیم‌کاری را از مزایای اصلی این فناوری معرفی می‌کنند.
معایب و محدودیت‌های اتصالات پرسی
با وجود مزایای متعدد، اتصالات پرسی بدون محدودیت نیستند. مهم‌ترین موضوع، وابستگی عملکرد اتصال به سازگاری کامل اجزای سیستم است.
برای مثال، اگر قطر واقعی لوله با فیتینگ مطابقت نداشته باشد، فک دستگاه مناسب نباشد یا لوله تا عمق لازم وارد اتصال نشود، کیفیت اتصال می‌تواند کاهش پیدا کند.
از طرف دیگر، هزینه اولیه ابزار پرِس و فک‌های مختلف ممکن است برای پروژه‌های کوچک قابل توجه باشد. در پروژه‌های حرفه‌ای، این هزینه باید در کنار سرعت اجرا، تعداد اتصالات و کاهش زمان نیروی انسانی ارزیابی شود.
مهم‌ترین محدودیت‌ها
- نیاز به دستگاه پرِس مناسب.
- نیاز به فک یا Jaw سازگار با همان سیستم.
- ضرورت رعایت دستورالعمل سازنده.
- حساسیت به آماده‌سازی صحیح لوله.
- ضرورت انتخاب آب‌بندی متناسب با سیال و دمای کاری.
- لزوم انجام تست فشار و کنترل اتصال پس از اجرا.
مقایسه اتصالات پرسی با روش‌های سنتی
| معیار | اتصالات پرسی | لحیم‌کاری/جوشکاری/رزوه‌کاری سنتی |
|---|---|---|
| سرعت اجرا | معمولاً بالا | بسته به روش، پایین‌تر یا زمان‌برتر |
| شعله مستقیم | در سیستم‌های پرسی بدون شعله | در لحیم‌کاری معمولاً وجود دارد |
| نیاز به ابزار تخصصی | بله | بسته به روش |
| کیفیت اتصال | وابسته به ابزار و اجرای صحیح | وابسته به مهارت و روش اتصال |
| نیاز به آماده‌سازی لوله | بله | بله |
| مناسب تعمیرات سریع | در بسیاری از سیستم‌ها مناسب | بسته به شرایط |
| قابلیت کنترل فرآیند | بالا در سیستم استاندارد | وابسته‌تر به مهارت اجرا |
| تست نهایی | ضروری | ضروری |
| تنوع کاربرد | وابسته به نوع فیتینگ | وابسته به روش و جنس لوله |
این جدول یک مقایسه عمومی است؛ در پروژه واقعی باید روش اتصال مجاز در استاندارد، نقشه تأسیسات و دستورالعمل سازنده ملاک تصمیم باشد.
نحوه نصب اتصالات پرسی
مرحله اول: انتخاب فیتینگ مناسب
پیش از هر کاری باید نوع لوله، قطر خارجی، ضخامت، جنس و کاربرد آن مشخص شود. سپس فیتینگ متناسب با همان سیستم انتخاب شود.
برای مثال، فیتینگ طراحی‌شده برای یک سیستم PEX را نباید صرفاً به دلیل هم‌اندازه بودن برای یک لوله دیگر به کار برد. استاندارد ISO 15875 نیز لوله، اتصالات و عملکرد اتصال PEX را به‌عنوان اجزای یک سیستم مشخص می‌کند.
مرحله دوم: برش صحیح لوله
لوله باید با ابزار مناسب و تا حد امکان به شکل عمود بر محور خود بریده شود. تغییر شکل، له‌شدگی یا آسیب سطح لوله می‌تواند بر کیفیت اتصال اثر بگذارد.
در برخی سیستم‌های پرسی فلزی، سازندگان صراحتاً بر برش گونیا، حذف پلیسه و آماده‌سازی سطح تأکید می‌کنند.
مرحله سوم: کنترل عمق ورود
یکی از مراحل بسیار مهم، اطمینان از ورود کامل لوله به فیتینگ است. در سیستم‌هایی که علامت‌گذاری عمق ورود دارند، بهتر است عمق موردنظر روی لوله علامت زده شود.
این علامت پس از قرارگیری لوله در فیتینگ می‌تواند به مجری کمک کند تا از قرارگیری صحیح قطعه مطمئن شود. دستورالعمل‌های رسمی نصب نیز بر رعایت حداقل عمق ورود تأکید دارند.
مرحله چهارم: انتخاب فک پرِس
فک دستگاه باید دقیقاً با فیتینگ و سیستم اتصال سازگار باشد. استفاده از فک نامناسب یا اجرای ناقص چرخه پرِس می‌تواند باعث ایجاد اتصال معیوب شود.
به همین دلیل، ابزار پرِس را باید بخشی از «سیستم اتصال» دانست، نه یک ابزار عمومی که برای هر فیتینگی قابل استفاده باشد.
مرحله پنجم: اجرای پرِس
پس از قرارگیری صحیح فک، دستگاه فعال می‌شود و اتصال طبق چرخه تعریف‌شده توسط سازنده پرس می‌شود. اپراتور نباید فرآیند را به‌صورت حدسی یا بر اساس تجربه یک سیستم دیگر اجرا کند.
دستورالعمل همان برند، سایز فیتینگ و مدل دستگاه باید ملاک باشد.
مرحله ششم: بازرسی و تست
پس از اتمام کار، تمام اتصالات باید بررسی و سپس سیستم طبق روش تعیین‌شده تحت تست فشار قرار گیرد. تست نهایی اهمیت زیادی دارد، زیرا ظاهر مناسب یک اتصال لزوماً به معنی تأیید عملکرد آن نیست.
برخی سیستم‌های تجاری پرسی حتی فناوری‌هایی برای تشخیص اتصال پرس‌نشده دارند، اما این قابلیت جایگزین تست و کنترل مهندسی شبکه نمی‌شود.
خطاهای رایج هنگام اجرای اتصالات پرسی
بخش قابل توجهی از مشکلات اتصال، نه از فناوری پرِس، بلکه از اجرای نادرست ناشی می‌شود.
استفاده از فیتینگ نامتناسب
اولین خطا، انتخاب اتصال صرفاً بر اساس سایز اسمی است. باید جنس لوله، استاندارد، ضخامت، نوع آب‌بندی و کاربرد فیتینگ نیز بررسی شود.
استفاده از فک اشتباه
هر دستگاه پرِس الزاماً برای هر فیتینگ یا هر پروفایل فکی مناسب نیست. قبل از اجرای پروژه باید سازگاری دستگاه، فک و فیتینگ بررسی شود.
عدم رعایت عمق ورود
اگر لوله به اندازه کافی وارد فیتینگ نشود، هندسه اتصال مطابق طراحی ایجاد نخواهد شد. این خطا می‌تواند در آینده باعث نشتی یا کاهش قابلیت اطمینان اتصال شود.
حذف تست نهایی
یکی از خطرناک‌ترین اشتباهات این است که پس از پایان لوله‌کشی، سیستم بدون تست مناسب پوشانده شود. تست فشار باید پیش از دسترسی دشوار به اتصالات انجام شود.
اتصالات پرسی در کدام پروژه‌ها کاربرد دارند؟
اتصالات پرسی در صورت داشتن تأییدیه لازم می‌توانند در انواع پروژه‌های ساختمانی استفاده شوند، از جمله:
- ساختمان‌های مسکونی
- پروژه‌های اداری و تجاری
- سیستم‌های آب سرد و گرم
- برخی مدارهای گرمایشی و سرمایشی
- پروژه‌های بازسازی و تعمیرات
- تأسیسات مکانیکی با محدودیت استفاده از شعله
- برخی کاربردهای صنعتی، با توجه به نوع سیستم و سیال
برای مثال، سیستم‌های تجاری پرسی موجود در بازار برای کاربردهایی مانند آب آشامیدنی، آب سرد، آب گرم و برخی سیستم‌های هیدرونیک طراحی شده‌اند؛ اما تأییدیه هر محصول باید جداگانه بررسی شود.
تأثیر عایق‌کاری بر عملکرد لوله و اتصالات
بعد از اجرای شبکه لوله‌کشی، انتخاب عایق مناسب اهمیت زیادی دارد. عایق‌کاری فقط برای کاهش انتقال حرارت نیست؛ در سیستم‌های سرد، کنترل نفوذ بخار آب و جلوگیری از تشکیل میعان نیز از اهداف مهم آن است.
ASHRAE تأکید می‌کند که در لوله‌های زیر دمای محیط، طراحی صحیح عایق و لایه کنترل بخار برای محدود کردن ورود بخار آب اهمیت دارد. نفوذ رطوبت به سیستم عایق می‌تواند عملکرد حرارتی آن را کاهش دهد.
در همین راستا، عایق الاستومریک لوله‌ای یکی از گزینه‌های رایج برای عایق‌کاری خطوط تأسیساتی است. درزها، محل اتصال قطعات عایق و نقاط پایانی باید به‌درستی آب‌بندی شوند تا پیوستگی سیستم عایق حفظ شود.
بهین فلکس به‌عنوان مجموعه تخصصی حوزه عایق‌های الاستومریک، می‌تواند در انتخاب عایق مناسب برای لوله‌های سرد و گرم، ضخامت و تجهیزات جانبی مورد نیاز پروژه راهنمایی ارائه کند.
راهنمای خرید اتصالات پرسی
هنگام خرید اتصالات پرسی، قیمت نباید اولین و تنها معیار تصمیم‌گیری باشد. ابتدا باید مشخصات سیستم مشخص شود و سپس قیمت محصولات کاملاً هم‌رده مقایسه شود.
چک‌لیست خرید
-
جنس لوله مشخص شده است.
-
قطر و ضخامت لوله مشخص است.
-
نوع فیتینگ با لوله سازگار است.
-
استاندارد محصول بررسی شده است.
-
محدوده فشار و دمای کاری مشخص است.
-
نوع O-Ring یا عنصر آب‌بندی مشخص است.
-
سازگاری فک با فیتینگ تأیید شده است.
-
دستگاه پرِس مناسب در دسترس است.
-
کاربرد نهایی پروژه مشخص است.
-
الزامات آب آشامیدنی یا سیال خاص بررسی شده است.
-
امکان تست فشار پس از اجرا در نظر گرفته شده است.
-
عایق و متعلقات مورد نیاز نیز پیش‌بینی شده‌اند.
برای خرید تجهیزات مرتبط با عایق‌کاری لوله و بررسی گزینه‌های مناسب پروژه، می‌توانید به فروشگاه بهین فلکس مراجعه کنید و برای دریافت قیمت و مشاوره، اطلاعاتی مانند نوع لوله، قطر، دمای کاری و شرایط نصب را در اختیار کارشناسان قرار دهید.
قیمت اتصالات پرسی به چه عواملی بستگی دارد؟
قیمت اتصالات پرسی تابع چند عامل است و نمی‌توان یک قیمت ثابت برای همه محصولات اعلام کرد. جنس بدنه، برند، سایز، نوع آب‌بندی، استاندارد، کاربرد، طراحی فیتینگ و کشور سازنده از عوامل مؤثر هستند.
هزینه واقعی سیستم نیز فقط قیمت فیتینگ نیست. هزینه دستگاه پرِس، فک‌ها، نیروی اجرایی، زمان نصب، تست و تجهیزات جانبی باید در محاسبه اقتصادی پروژه لحاظ شود.
در پروژه‌های بزرگ، کاهش زمان اجرا می‌تواند بخش مهمی از هزینه اولیه ابزار و تجهیزات را جبران کند. به همین دلیل، مقایسه اقتصادی بهتر است بر مبنای هزینه تمام‌شده سیستم انجام شود، نه فقط قیمت هر اتصال.
جمع‌بندی
اتصالات پرسی یکی از روش‌های مدرن اتصال در لوله‌کشی ساختمان هستند که با حذف برخی فرآیندهای سنتی مانند لحیم‌کاری یا عملیات حرارتی، امکان اجرای سریع و استاندارد شبکه را فراهم می‌کنند. با این حال، مزیت اصلی این فناوری زمانی حاصل می‌شود که تمام اجزای سیستم با یکدیگر سازگار باشند.
جنس لوله، نوع فیتینگ، استاندارد، عنصر آب‌بندی، ابزار و فک پرِس و روش اجرای اتصال همگی باید در کنار یکدیگر بررسی شوند. استفاده از یک فیتینگ باکیفیت در کنار ابزار نامناسب یا اجرای نادرست، تضمینی برای عملکرد شبکه ایجاد نمی‌کند.
از طرف دیگر، پس از اجرای لوله‌کشی، عایق‌کاری صحیح نیز بخش مهمی از عملکرد نهایی سیستم است؛ به‌خصوص در خطوط آب سرد که کنترل میعان و نفوذ بخار اهمیت زیادی دارد.
برای انتخاب عایق‌های الاستومریک، عایق لوله‌ای، عایق رولی و متعلقات مرتبط با تأسیسات، بهین فلکس می‌تواند مرجع تخصصی مناسبی برای بررسی محصولات و دریافت مشاوره باشد. برای مشاهده محصولات و استعلام قیمت، به سایت behinflex.com مراجعه کنید و مشخصات پروژه خود را برای انتخاب دقیق‌تر محصول در اختیار کارشناسان قرار دهید.
سوالات متداول
۱. اتصالات پرسی چیست؟
اتصالات پرسی فیتینگ‌هایی هستند که با استفاده از دستگاه پرِس به لوله متصل می‌شوند. طراحی آن‌ها بسته به جنس لوله و نوع سیستم متفاوت است.
۲. آیا اتصالات پرسی بهتر از اتصالات سنتی هستند؟
اتصالات پرسی مزایایی مانند سرعت اجرای بالا و حذف شعله در بسیاری از سیستم‌ها دارند؛ اما مناسب بودن آن‌ها باید بر اساس نوع لوله، پروژه، استاندارد و شرایط اجرا تعیین شود.
۳. آیا اتصال پرسی نشتی دارد؟
اگر فیتینگ، لوله و ابزار با یکدیگر سازگار باشند و نصب طبق دستورالعمل انجام شود، اتصال برای کاربرد تعریف‌شده طراحی شده است. برش نادرست، عمق ورود ناکافی یا فک نامناسب می‌تواند باعث مشکل شود.
۴. آیا برای اتصالات پرسی به دستگاه مخصوص نیاز است؟
بله. اجرای اتصال به دستگاه پرِس و معمولاً فک متناسب با نوع فیتینگ نیاز دارد. استفاده از ابزار نامناسب می‌تواند کیفیت اتصال را کاهش دهد.
۵. آیا بعد از اجرای اتصالات پرسی نیاز به تست فشار است؟
بله. تست و کنترل نهایی شبکه باید مطابق استاندارد، نقشه پروژه و دستورالعمل سازنده انجام شود. تست پیش از پوشاندن لوله‌ها اهمیت ویژه‌ای دارد.
۶. آیا می‌توان روی لوله‌های دارای اتصال پرسی عایق نصب کرد؟
بله، در صورت انتخاب عایق مناسب و رعایت فضای لازم برای اجرای صحیح آن. در سیستم‌های سرد، پیوستگی عایق و کنترل نفوذ بخار در اطراف اتصالات اهمیت ویژه‌ای دارد.
