کانال فلکسیبل برای سیستم اگزاست
کانال فلکسیبل برای سیستم اگزاست
راهنمای انتخاب، کاربرد و خرید
سیستم اگزاست یکی از اجزای مهم تأسیسات مکانیکی در ساختمان‌های مسکونی، تجاری، صنعتی و فضاهای تخصصی است. وظیفه این سیستم، تخلیه هوای آلوده، بخار، بو، رطوبت و در برخی کاربردها، هوای گرم یا گازهای حاصل از فرایندهای صنعتی است. عملکرد صحیح سیستم اگزاست به طراحی مسیر تخلیه، انتخاب فن مناسب و استفاده از کانال‌هایی وابسته است که بتوانند جریان هوا را با کمترین افت فشار و بیشترین پایداری منتقل کنند.
کانال فلکسیبل یا کانال انعطاف‌پذیر، به دلیل نصب آسان، قابلیت عبور از مسیرهای محدود و امکان اتصال به تجهیزات مختلف، در بسیاری از پروژه‌های تهویه و تخلیه هوا مورد استفاده قرار می‌گیرد. بااین‌حال، همه کانال‌های فلکسیبل برای سیستم اگزاست مناسب نیستند. مقاومت حرارتی، جنس لایه داخلی، فشار کاری، میزان انعطاف‌پذیری و سازگاری با نوع آلاینده، از مهم‌ترین معیارهای انتخاب این محصول محسوب می‌شوند.
در این راهنما، ویژگی‌های کانال فلکسیبل مناسب سیستم اگزاست، تفاوت مدل‌های رایج، اصول انتخاب قطر، نکات نصب و عوامل مؤثر بر هزینه خرید را بررسی می‌کنیم تا بتوانید متناسب با نیاز پروژه، انتخابی فنی و اقتصادی داشته باشید.
کانال فلکسیبل برای سیستم اگزاست چیست؟

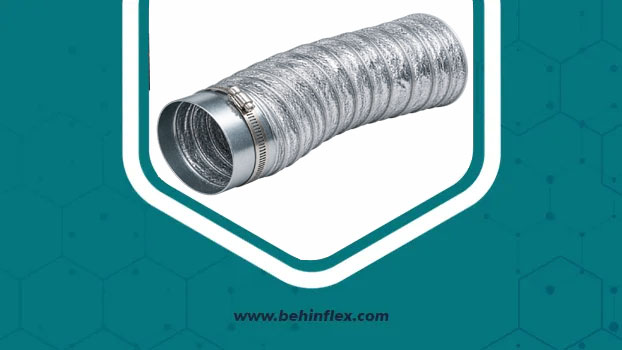

کانال فلکسیبل نوعی مجرای انتقال هواست که به دلیل ساختار انعطاف‌پذیر، می‌تواند در مسیرهای دارای پیچ‌وخم یا فضاهای محدود نصب شود. این کانال معمولاً از یک یا چند لایه تشکیل می‌شود و بسته به مدل، ممکن است دارای لایه فلزی، پلیمری، کامپوزیتی یا تقویت‌کننده مارپیچی باشد.
در سیستم اگزاست، کانال وظیفه دارد هوای مکش‌شده توسط فن را از مبدأ به محل تخلیه هدایت کند. این مبدأ می‌تواند هود، دریچه مکش، کابین صنعتی، اتاق خدمات، دستگاه تولیدکننده بخار یا یک محفظه فرایندی باشد.
تفاوت کانال فلکسیبل اگزاست با کانال هوای رفت
کانال هوای رفت، هوای تازه یا هوای تهویه‌شده را به فضای موردنظر می‌رساند؛ اما کانال اگزاست، هوای داخل محیط یا خروجی تجهیزات را به بیرون منتقل می‌کند. بنابراین، شرایط کاری این دو مسیر ممکن است متفاوت باشد.
در انتخاب کانال اگزاست، باید به وجود رطوبت، چربی، ذرات معلق، بو، بخارات شیمیایی و دمای بالاتر از شرایط معمول توجه کرد. محصولی که برای انتقال هوای معمولی مناسب است، الزاماً برای تخلیه هوای آلوده یا داغ عملکرد قابل‌قبولی ندارد.
انواع کانال فلکسیبل مناسب سیستم اگزاست
انتخاب نوع کانال باید با توجه به شرایط واقعی پروژه انجام شود. مهم‌ترین گروه‌های مورد استفاده عبارت‌اند از:

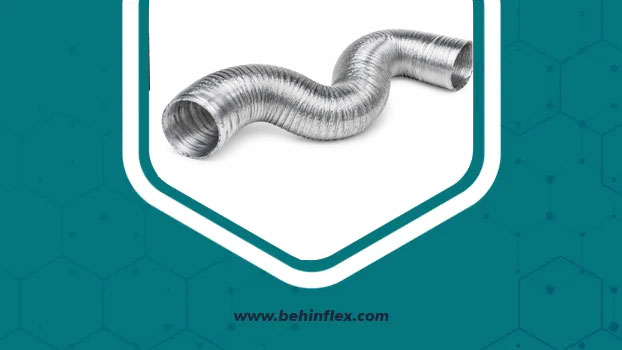

۱. کانال فلکسیبل آلومینیومی
این نوع کانال معمولاً از لایه‌های نازک آلومینیومی و ساختار تقویت‌شده تشکیل می‌شود. وزن کم، انعطاف‌پذیری مناسب و نصب نسبتاً آسان، از ویژگی‌های آن است.
کاربردهای متداول آن شامل اتصال به برخی فن‌های اگزاست، انتقال هوای عمومی و استفاده در مسیرهای کوتاه تهویه است. بااین‌حال، مقاومت محصول در برابر فشار، دما و آسیب مکانیکی به ساختار و مشخصات سازنده وابسته است.
۲. کانال فلکسیبل کامپوزیتی
کانال‌های کامپوزیتی از ترکیب چند لایه با ویژگی‌های متفاوت ساخته می‌شوند. بسته به طراحی محصول، ممکن است برای کاربردهای خاص تهویه، تخلیه هوا یا شرایطی که به استحکام بیشتری نیاز دارند مناسب باشند.
در خرید این گروه باید جنس دقیق لایه داخلی و خارجی، مقاومت در برابر رطوبت، محدودیت دمایی و سازگاری با آلاینده‌ها بررسی شود. عنوان «کامپوزیتی» به‌تنهایی تضمین‌کننده مقاومت شیمیایی یا حرارتی مشخصی نیست.
۳. کانال فلکسیبل تقویت‌شده
برخی کانال‌ها دارای فنر مارپیچی، سیم تقویت‌کننده یا ساختار مقاوم‌تر هستند تا شکل مقطع خود را بهتر حفظ کنند. این ویژگی می‌تواند در شرایطی که کانال تحت مکش قرار دارد اهمیت داشته باشد.
بااین‌حال، وجود سیم تقویت‌کننده به معنی تحمل هر میزان فشار منفی نیست. فشار کاری مجاز باید از اطلاعات فنی محصول استخراج شود و با فشار استاتیک طراحی سیستم مطابقت داشته باشد.

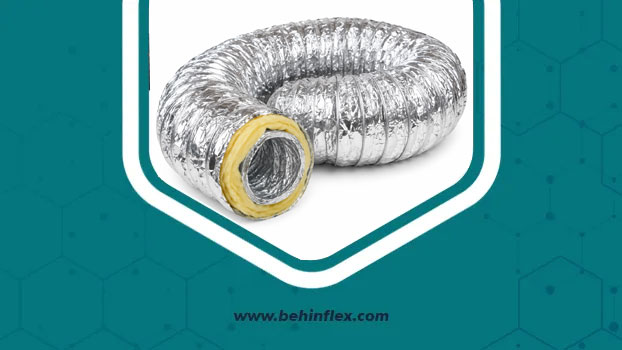

۴. کانال فلکسیبل عایق‌دار
در برخی مسیرها، کنترل اتلاف حرارتی، جلوگیری از تشکیل قطرات آب روی سطح خارجی یا کاهش انتقال صدا اهمیت دارد. در این شرایط، کانال دارای لایه عایق می‌تواند گزینه مناسبی باشد.
عایق‌دار بودن کانال به معنی مناسب بودن آن برای همه سیستم‌های اگزاست نیست. در مسیر تخلیه هوای داغ، مرطوب یا آلوده، باید سازگاری لایه داخلی، روکش بیرونی و عایق با شرایط واقعی کار بررسی شود. همچنین عایق حرارتی جایگزین تأییدیه مقاومت در برابر حریق نیست.
جدول مقایسه انواع کانال فلکسیبل اگزاست
| نوع کانال | مزیت اصلی | کاربرد احتمالی | نکته مهم |
|---|---|---|---|
| آلومینیومی | وزن کم و نصب آسان | تهویه عمومی و اتصالات کوتاه | بررسی فشار و دمای مجاز |
| کامپوزیتی | امکان ترکیب چند ویژگی فنی | کاربردهای متناسب با ساختار محصول | کنترل جنس لایه‌ها و سازگاری شیمیایی |
| تقویت‌شده | حفظ بهتر شکل مقطع | مسیرهای دارای مکش و شرایط نصب خاص | بررسی فشار منفی مجاز |
| عایق‌دار | کمک به کنترل حرارت و میعان | مسیرهای نیازمند عایق‌کاری | ارزیابی رطوبت، دما و الزامات حریق |
| مقاوم به حرارت | تحمل شرایط حرارتی تعریف‌شده | اگزاست با دمای بالاتر از معمول | رعایت محدوده دمایی تأییدشده سازنده |
نکته فنی: هیچ‌یک از این دسته‌بندی‌ها به‌تنهایی بیانگر عملکرد قطعی محصول نیست. دو کانال با نام تجاری مشابه ممکن است از نظر دمای مجاز، افت فشار، مقاومت مکانیکی و دوام تفاوت زیادی داشته باشند.
مهم‌ترین معیارهای انتخاب کانال فلکسیبل برای سیستم اگزاست
۱. دمای هوای خروجی
دمای جریان یکی از نخستین پارامترهایی است که باید مشخص شود. هوای خروجی از سرویس‌های بهداشتی یا فضاهای عمومی معمولاً شرایطی متفاوت از هوای تخلیه‌شده از فرایندهای حرارتی دارد.
اگر دمای جریان از محدوده مجاز کانال بیشتر باشد، امکان تغییر شکل، افت استحکام، تخریب لایه‌ها یا کاهش عمر مفید وجود دارد. در چنین شرایطی، باید محصولی انتخاب شود که دمای کاری پیوسته و در صورت لزوم، دمای کوتاه‌مدت آن با شرایط پروژه سازگار باشد.
۲. نوع آلاینده و ترکیب هوا
هوای خروجی ممکن است حاوی بخار آب، چربی، گردوغبار، مواد خورنده یا ترکیبات شیمیایی باشد. جنس کانال باید در برابر ترکیبات موجود سازگار باشد و در تماس با آن‌ها دچار تخریب زودهنگام نشود.
برای مثال، تخلیه هوای چرب آشپزخانه صنعتی به الزامات نظافت، تجمع رسوب و ایمنی حریق وابسته است. در بسیاری از این کاربردها، استفاده از کانال فلکسیبل معمولی برای مسیر اصلی تخلیه انتخاب مناسبی نیست و باید ضوابط مربوط به سیستم اگزاست چربی رعایت شود.
۳. قطر کانال و دبی هوا
قطر کانال بر سرعت جریان، افت فشار و میزان صدای سیستم اثر می‌گذارد. انتخاب قطر کوچک‌تر از مقدار موردنیاز می‌تواند مقاومت مسیر را افزایش دهد و دبی واقعی فن را کاهش دهد.
۴. فشار استاتیک فن و افت فشار کانال
فن اگزاست باید بتواند بر مجموع مقاومت‌های مسیر غلبه کند. این مقاومت شامل اصطکاک در طول کانال، افت ناشی از اتصالات، تغییر جهت‌ها، دریچه‌ها و خروجی هواست.
کانال فلکسیبل، به‌ویژه در صورت جمع‌شدگی، کشیدگی نامناسب یا ایجاد خم‌های تند، ممکن است افت فشار بیشتری نسبت به یک مسیر صاف و مناسب ایجاد کند. بنابراین، انتخاب کانال صرفاً براساس قطر اتصال فن کافی نیست.
۵. شرایط محیط نصب
دمای محیط، تابش مستقیم، رطوبت، احتمال ضربه، لرزش تجهیزات و دسترسی برای تعمیرات، در انتخاب محصول مؤثر هستند. کانالی که در فضای داخلی محافظت‌شده نصب می‌شود ممکن است به همان سطح حفاظت موردنیاز یک مسیر بیرونی یا محیط صنعتی احتیاج نداشته باشد.
در محیط‌های مرطوب یا خورنده، مقاومت لایه خارجی، اتصالات و بست‌ها نیز باید بررسی شود. حتی اگر بدنه کانال مناسب باشد، استفاده از اتصال نامناسب می‌تواند باعث نشتی، خوردگی یا جداشدن مسیر شود.
اصول نصب صحیح کانال فلکسیبل در سیستم اگزاست
نصب صحیح، بخش مهمی از عملکرد سیستم است. محصول مناسب نیز در صورت اجرای نادرست می‌تواند با افت دبی، صدای اضافی یا کاهش دوام مواجه شود.
نکات کلیدی نصب
- کانال را تا حد مجاز و مطابق دستورالعمل سازنده باز کنید تا چین‌خوردگی غیرضروری کاهش یابد.
- از پیچ‌وخم‌های تند و شعاع خم بسیار کوچک خودداری کنید.
- طول کانال را تا حد امکان کوتاه و مسیر را مستقیم طراحی کنید.
- قطر کانال را با اتصال فن و سایر اجزای سیستم هماهنگ نگه دارید.
- برای جلوگیری از افتادگی، متناسب با وزن، قطر و شرایط نصب از تکیه‌گاه مناسب استفاده کنید.
- اتصال‌ها را با بست و روش آب‌بندی سازگار با نوع کانال محکم کنید.
- از کشش بیش‌ازحد، له‌شدگی و تماس با لبه‌های تیز جلوگیری کنید.
- امکان بازدید، نظافت و تعویض بخش‌های موردنیاز را در طراحی پیش‌بینی کنید.
آب‌بندی و جلوگیری از نشتی
نشتی در سیستم اگزاست می‌تواند باعث بازگشت بو یا آلاینده به فضای داخلی، کاهش کارایی تخلیه و افزایش بار کاری فن شود. نوع بست، روش اتصال و ماده آب‌بندی باید با جنس کانال و شرایط حرارتی سازگار باشد.
در کاربردهای حساس، کنترل نشتی پس از نصب و بررسی عملکرد سیستم در شرایط واقعی کار اهمیت زیادی دارد. همچنین اتصال مکانیکی باید به‌گونه‌ای اجرا شود که وزن کانال به دهانه فن یا تجهیزات وارد نشود.
آیا کانال فلکسیبل برای مسیر اصلی اگزاست مناسب است؟
پاسخ به شرایط پروژه بستگی دارد. کانال فلکسیبل معمولاً برای اتصالات کوتاه، انشعاب‌ها یا عبور از محدودیت‌های فضایی مفید است. در مسیرهای طولانی، پرتردد یا دارای دبی بالا، کانال صلب می‌تواند از نظر افت فشار، استحکام و نگهداری گزینه مناسب‌تری باشد.
در سیستم‌هایی که تخلیه دود، گازهای بسیار داغ یا آلاینده‌های خاص انجام می‌شود، استفاده از کانال انعطاف‌پذیر معمولی بدون بررسی ضوابط و تأییدیه‌های لازم قابل توصیه نیست.
اشتباهات رایج در انتخاب کانال فلکسیبل اگزاست
برخی خطاها در ظاهر کم‌اهمیت هستند، اما می‌توانند کارایی کل سیستم را کاهش دهند:
- انتخاب صرفاً براساس قیمت: محصول ارزان‌تر ممکن است برای دما، فشار یا آلاینده موردنظر مناسب نباشد.
- نادیده‌گرفتن افت فشار: افزایش مقاومت مسیر می‌تواند دبی واقعی تخلیه را کاهش دهد.
- استفاده از قطر نامناسب: قطر کوچک یا تغییر ناگهانی سطح مقطع، شرایط جریان را نامطلوب می‌کند.
- انتخاب کانال عایق‌دار بدون بررسی کاربرد: عایق‌کاری به‌تنهایی مقاومت حرارتی یا ایمنی حریق را تضمین نمی‌کند.
- بی‌توجهی به قابلیت نظافت: در محیط‌های چرب یا غبارآلود، دسترسی برای بازرسی و تمیزکاری اهمیت دارد.
- فرض یکسان بودن همه کانال‌ها: محصولات دارای ظاهر مشابه ممکن است مشخصات کاری متفاوتی داشته باشند.
راهنمای خرید کانال فلکسیبل برای سیستم اگزاست از بهین فلکس
برای خرید مطمئن، بهتر است پیش از استعلام قیمت، اطلاعات فنی پروژه را مشخص کنید. این کار به انتخاب دقیق‌تر محصول و مقایسه منصفانه گزینه‌ها کمک می‌کند.
چک‌لیست پیش از استعلام قیمت
-
نوع کاربرد سیستم اگزاست و محل نصب مشخص شده است.
-
دمای معمول و حداکثر دمای جریان معلوم است.
-
نوع آلاینده، رطوبت و احتمال وجود چربی بررسی شده است.
-
قطر داخلی موردنیاز و دبی هوای طراحی مشخص شده‌اند.
-
طول مسیر، تعداد خم‌ها و نوع اتصال به فن تعیین شده‌اند.
-
فشار کاری و محدودیت‌های مکانیکی بررسی شده‌اند.
-
الزامات عایق‌کاری، صوت و حریق مشخص شده‌اند.
-
شرایط دسترسی برای سرویس و نگهداری در نظر گرفته شده است.
بهین فلکس (behinflex) به‌عنوان مرجع تخصصی عرضه عایق‌های الاستومریک، می‌تواند نقطه شروع مناسبی برای بررسی محصولات و دسته‌بندی‌های مرتبط با عایق‌کاری و تأسیسات باشد. هنگام انتخاب کانال فلکسیبل، مشخصات فنی محصول را با شرایط واقعی پروژه تطبیق دهید و در صورت نیاز، اطلاعات کاربرد و محدودیت‌های نصب را از فروشنده دریافت کنید.
برای مشاهده محصولات مرتبط، بررسی گزینه‌های موجود و اطلاع از قیمت روز، به فروشگاه بهین فلکس مراجعه کنید. برای استعلام دقیق‌تر، بهتر است قطر، متراژ، دمای کاری و نوع کاربرد را همراه درخواست خود اعلام کنید؛ زیرا قیمت نهایی به نوع ساختار، ابعاد، ویژگی‌های فنی و مقدار سفارش وابسته است.
چه اطلاعاتی برای دریافت قیمت دقیق لازم است؟
برای دریافت پیشنهاد مناسب، ارائه این اطلاعات مفید است:
۱. قطر داخلی و طول موردنیاز کانال
۲. دمای کاری و نوع هوای خروجی
۳. فشار مکش یا مشخصات فن، در صورت دسترسی
۴. محل نصب و شرایط محیطی
۵. نیاز به عایق‌کاری یا مقاومت ویژه
۶. تعداد یا متراژ سفارش و زمان تحویل موردنیاز
این اطلاعات کمک می‌کند محصول مناسب‌تری انتخاب شود و از خرید کانالی که صرفاً از نظر ابعاد ظاهری با سیستم هماهنگ است، اما از نظر عملکردی محدودیت دارد، جلوگیری شود.
نگهداری و افزایش عمر مفید کانال فلکسیبل
بازرسی دوره‌ای کانال اگزاست به شناسایی زودهنگام پارگی، شل‌شدن اتصالات، افتادگی، تجمع آلودگی و تغییر شکل کمک می‌کند. تناوب بازرسی باید متناسب با نوع کاربرد، میزان آلودگی و توصیه سازنده تعیین شود.
در زمان بازدید، موارد زیر را بررسی کنید:
- وجود پارگی، سوراخ یا ساییدگی در بدنه کانال
- شل‌شدن بست‌ها یا جداشدن اتصالات
- تغییر شکل مقطع یا ایجاد خم‌های تند
- تجمع چربی، گردوغبار یا رسوبات
- آثار خوردگی، تخریب لایه‌ها یا آسیب ناشی از حرارت
- کاهش محسوس مکش یا افزایش غیرعادی صدای فن
روش نظافت باید با ساختار کانال سازگار باشد. استفاده از مواد شوینده نامناسب، فشار مکانیکی زیاد یا روش تمیزکاری تأییدنشده ممکن است به لایه داخلی یا تقویت‌کننده آسیب بزند. در سیستم‌های حساس یا آلوده، برنامه نگهداری باید براساس الزامات ایمنی و شرایط فرایند تدوین شود.
جمع‌بندی
کانال فلکسیبل می‌تواند در بسیاری از سیستم‌های اگزاست، به‌ویژه در اتصالات کوتاه و مسیرهای محدود، راهکاری کاربردی برای انتقال هوا باشد؛ اما انتخاب صحیح آن به عواملی مانند دمای جریان، نوع آلاینده، قطر، افت فشار، فشار کاری و شرایط نصب وابسته است. بررسی این پارامترها پیش از خرید، به بهبود عملکرد فن، کاهش مشکلات اجرایی و افزایش دوام مجموعه کمک می‌کند.
برای انتخاب محصول مناسب، ابتدا شرایط پروژه را مشخص کنید و سپس مشخصات فنی گزینه‌های موجود را با نیاز سیستم تطبیق دهید. بهین فلکس (behinflex) مرجعی برای بررسی محصولات تخصصی مرتبط با عایق‌کاری و تأسیسات است. برای مشاهده دسته‌بندی‌های مرتبط، دریافت اطلاعات محصولات و استعلام قیمت، به وب‌سایت بهین فلکس مراجعه کنید و مشخصات فنی پروژه خود را برای انتخاب دقیق‌تر در اختیار کارشناسان فروش قرار دهید.
سوالات متداول
۱. آیا هر کانال فلکسیبل برای سیستم اگزاست مناسب است؟
خیر. انتخاب کانال باید با دما، فشار، نوع آلاینده، دبی هوا و شرایط نصب سازگار باشد. کانال مخصوص هوای معمولی الزاماً برای هوای داغ یا خورنده مناسب نیست.
۲. بهترین نوع کانال فلکسیبل برای اگزاست کدام است؟
نوع برتر به کاربرد بستگی دارد. کانال آلومینیومی ممکن است برای برخی مسیرهای عمومی مناسب باشد، اما شرایط حرارتی، شیمیایی یا مکانیکی خاص می‌تواند به محصول تخصصی‌تری نیاز داشته باشد.
۳. آیا می‌توان از کانال فلکسیبل عایق‌دار برای اگزاست استفاده کرد؟
در برخی کاربردها بله، مشروط بر اینکه جنس لایه داخلی، عایق، روکش و محدوده دمایی با شرایط سیستم سازگار باشند. عایق‌دار بودن به‌تنهایی تضمین‌کننده مقاومت در برابر آتش نیست.
۴. قطر کانال فلکسیبل اگزاست چگونه تعیین می‌شود؟
قطر اولیه براساس دبی هوا و سرعت طراحی محاسبه می‌شود؛ سپس افت فشار، طول مسیر، خم‌ها، مشخصات فن و محدودیت‌های صوتی بررسی می‌شوند. قطر اتصال فن به‌تنهایی معیار کافی نیست.
۵. چه عواملی بر قیمت کانال فلکسیبل اگزاست تأثیر می‌گذارند؟
جنس و ساختار لایه‌ها، قطر، متراژ، ویژگی‌های حرارتی و مکانیکی، نوع عایق و شرایط تأمین بر قیمت مؤثرند. برای مقایسه دقیق، مشخصات فنی و شرایط سفارش را یکسان در نظر بگیرید.
۶. از کجا می‌توان قیمت کانال فلکسیبل و محصولات مرتبط را استعلام کرد؟
برای مشاهده محصولات و دسته‌بندی‌های مرتبط با تأسیسات و عایق‌کاری، به فروشگاه اینترنتی بهین فلکس مراجعه کنید. برای استعلام دقیق‌تر، قطر، متراژ و شرایط کاری موردنیاز را اعلام کنید.
