کانال فلکسیبل در برابر آتش؛ نکات ایمنی
کانال فلکسیبل در برابر آتش
نکات ایمنی، استانداردها و انتخاب محصول مناسب
کانال فلکسیبل یکی از اجزای پرکاربرد سیستم‌های تهویه مطبوع، سرمایش و گرمایش (HVAC) است که برای اتصال دریچه‌ها به کانال‌های اصلی، عبور هوا از مسیرهای محدود و کاهش پیچیدگی نصب استفاده می‌شود. انعطاف‌پذیری، وزن کم و سهولت اجرا باعث شده است این محصول در ساختمان‌های مسکونی، اداری، تجاری و صنعتی کاربرد گسترده‌ای داشته باشد؛ اما عملکرد آن در شرایط آتش‌سوزی موضوعی است که باید پیش از انتخاب و نصب به‌دقت بررسی شود.
نکته مهم این است که همه کانال‌های فلکسیبل در برابر آتش عملکرد یکسانی ندارند. جنس لایه داخلی، روکش بیرونی، عایق میانی، نوع چسب و اتصالات، دمای کاری و گواهی‌های محصول بر رفتار آن در مواجهه با حرارت و شعله تأثیر می‌گذارند. همچنین، مقاوم‌بودن یک کانال در برابر اشتعال با حفظ عملکرد آن در حریق یا جلوگیری از گسترش دود تفاوت دارد.
در این راهنما، انواع کانال فلکسیبل، خطرات احتمالی هنگام آتش‌سوزی، استانداردهای مرتبط، اصول نصب ایمن و نکات خرید را بررسی می‌کنیم تا انتخاب محصول براساس مشخصات فنی و الزامات ایمنی پروژه انجام شود.
کانال فلکسیبل چیست و چه نقشی در ایمنی ساختمان دارد؟
کانال فلکسیبل یا کانال انعطاف‌پذیر، مجرایی برای انتقال هواست که برخلاف کانال‌های فلزی صلب، قابلیت خم‌شدن و تطبیق با مسیرهای پیچیده را دارد. این کانال‌ها معمولاً از یک لایه داخلی، ساختار تقویت‌کننده مارپیچی و در برخی مدل‌ها از عایق حرارتی و روکش بیرونی تشکیل می‌شوند.
در سیستم‌های تهویه معمول، کانال فلکسیبل بیشتر برای انشعاب‌های کوتاه و اتصال تجهیزات به دریچه‌ها استفاده می‌شود. بااین‌حال، کاربرد آن در مسیرهای دارای الزامات ویژه حریق باید براساس ضوابط طراحی و تأییدیه همان محصول انجام گیرد.
اجزای تشکیل‌دهنده کانال فلکسیبل
ساختار کانال، عامل مهمی در تعیین رفتار آن هنگام مواجهه با حرارت است. اجزای رایج عبارت‌اند از:
- لایه داخلی: سطحی که هوا از آن عبور می‌کند و ممکن است از پلیمر، فویل یا مواد ترکیبی ساخته شده باشد.
- فنر یا سیم تقویت‌کننده: ساختار مارپیچی که شکل کانال را حفظ می‌کند.
- لایه عایق: در مدل‌های عایق‌دار، برای کاهش انتقال حرارت و محدودکردن اتلاف انرژی به کار می‌رود.
- روکش بیرونی: از لایه‌های داخلی و عایق محافظت می‌کند و ممکن است از فویل، فیلم پلیمری یا مواد ترکیبی ساخته شده باشد.
- اتصالات و نوارهای آب‌بندی: برای اتصال کانال به پلنیوم، دریچه یا کانال اصلی استفاده می‌شوند.
وجود عایق حرارتی به‌تنهایی به معنای نسوزبودن محصول نیست. ممکن است یک کانال دارای عایق مناسب برای کنترل دمای هوا باشد، اما لایه داخلی یا روکش آن در دمای بالا آسیب ببیند. بنابراین، مشخصات هر جزء و عملکرد مجموعه باید جداگانه بررسی شود.
چرا رفتار کانال در برابر آتش اهمیت دارد؟
در آتش‌سوزی، کانال‌های تهویه می‌توانند از چند جهت بر ایمنی ساختمان تأثیر بگذارند. مواد سازنده ممکن است در اثر حرارت ذوب شوند، شعله را گسترش دهند یا دود و گازهای حاصل از تجزیه حرارتی تولید کنند. همچنین، مسیرهای عبور تأسیسات در صورت اجرای نامناسب می‌توانند به انتقال دود میان فضاها کمک کنند.
از طرف دیگر، نباید فرض کرد که هر کانال فلکسیبل به‌طور خودکار موجب گسترش آتش می‌شود. میزان خطر به مشخصات محصول، محل نصب، بار حریق، شرایط تهویه و نحوه اجرای مجموعه بستگی دارد. ارزیابی درست باید بر پایه داده‌های آزمون و ضوابط پروژه انجام شود.
انواع کانال فلکسیبل و تفاوت آن‌ها در برابر آتش
انتخاب کانال مناسب با شناخت تفاوت میان محصولات موجود در بازار آغاز می‌شود. نام‌هایی مانند کانال فویلی، کانال عایق‌دار، کانال نسوز یا کانال مقاوم در برابر شعله، به‌تنهایی برای اثبات ایمنی محصول کافی نیستند.
۱. کانال فلکسیبل معمولی
کانال‌های معمولی ممکن است از پلیمر، فویل یا ترکیبی از مواد مختلف ساخته شوند. این محصولات برای شرایط کاری مشخص طراحی می‌شوند و عملکرد آن‌ها در برابر آتش باید از مستندات سازنده استخراج شود.
اگر محصول فاقد گزارش آزمون معتبر یا طبقه‌بندی روشن حریق باشد، نباید صرفاً براساس ظاهر، رنگ یا ضخامت روکش آن را برای فضای دارای الزام ایمنی ویژه مناسب دانست.

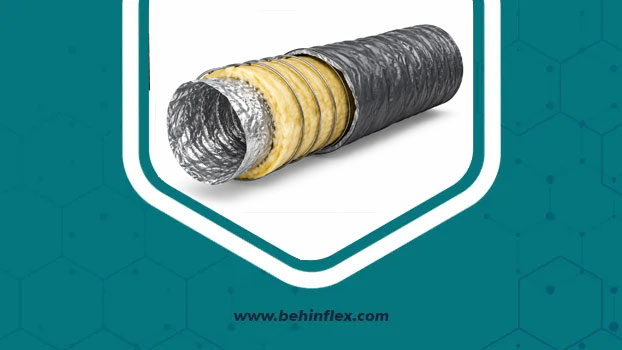

۲. کانال فلکسیبل عایق‌دار
در این گروه، لایه‌ای از عایق میان مجرای داخلی و روکش بیرونی قرار می‌گیرد. هدف اصلی عایق ممکن است کاهش اتلاف انرژی، کنترل دمای سطح یا جلوگیری از تشکیل قطرات آب ناشی از تعریق باشد.
رفتار این محصول در برابر آتش به تمام اجزای آن وابسته است؛ ازجمله جنس عایق، روکش، لایه داخلی، چسب و سیم تقویت‌کننده. حتی اگر یکی از لایه‌ها ویژگی مقاوم در برابر شعله داشته باشد، این ویژگی لزوماً به کل مجموعه تعمیم پیدا نمی‌کند.
۳. کانال فلکسیبل مقاوم در برابر شعله
برخی محصولات با استفاده از مواد یا ترکیبات خاص، برای بهبود رفتار در برابر اشتعال یا کاهش گسترش شعله طراحی می‌شوند. بااین‌حال، عبارت «مقاوم در برابر شعله» باید با توجه به روش آزمون، شرایط استفاده و محدوده تأییدیه تفسیر شود.
مقاومت در برابر شعله، به‌خودی‌خود، تضمین نمی‌کند که کانال در دمای بالای آتش‌سوزی شکل و یکپارچگی خود را حفظ کند یا برای عبور دود در شرایط حریق تأیید شده باشد.
۴. کانال‌های تأییدشده برای کاربردهای خاص حریق
در برخی پروژه‌ها، استفاده از سامانه‌های کانال‌کشی دارای طبقه‌بندی یا تأییدیه مشخص ضروری است. این محصولات باید دقیقاً برای کاربرد موردنظر، مطابق ضوابط مربوط و با جزئیات نصب تأییدشده استفاده شوند.
برای مثال، مجرایی که صرفاً در برابر اشتعال آزمون شده است، الزاماً جایگزین یک سامانه کانال کنترل دود یا مجرای دارای مقاومت حریق نمی‌شود. در چنین کاربردهایی، تأییدیه مجموعه، اتصالات، تکیه‌گاه‌ها و نحوه عبور از اجزای مقاوم در برابر آتش اهمیت دارد.
مقایسه انواع کانال فلکسیبل از نظر ایمنی حریق
جدول زیر تفاوت کلی گروه‌های محصول را نشان می‌دهد. وضعیت واقعی هر محصول باید با مدارک فنی همان مدل تأیید شود.
| نوع کانال | کاربرد متداول | نکته ایمنی در برابر آتش |
|---|---|---|
| کانال فلکسیبل معمولی | انشعاب‌های تهویه در شرایط مجاز | عملکرد حریق باید از مشخصات سازنده بررسی شود |
| کانال فلکسیبل عایق‌دار | کنترل انتقال حرارت و تعریق | تمام لایه‌ها، ازجمله عایق و روکش، باید ارزیابی شوند |
| کانال مقاوم در برابر شعله | کاربردهایی با نیاز مشخص به بهبود رفتار در برابر شعله | روش آزمون و محدوده تأییدیه تعیین‌کننده است |
| کانال دارای تأییدیه کاربرد خاص حریق | پروژه‌هایی با الزامات تعریف‌شده حریق یا کنترل دود | باید دقیقاً مطابق دامنه تأییدیه و دستورالعمل نصب اجرا شود |
| کانال فلزی صلب | بسیاری از مسیرهای اصلی توزیع هوا | فلزی‌بودن به‌تنهایی مقاومت حریق کل مسیر و اتصالات را تضمین نمی‌کند |
نتیجه مقایسه: انتخاب محصول باید براساس سطح عملکرد موردنیاز انجام شود. برای یک انشعاب معمولی تهویه، معیارهای انتخاب ممکن است با کانال موردنیاز در یک مسیر کنترل دود یا فضای دارای الزام مقاومت حریق کاملاً متفاوت باشند.
استانداردها و گواهی‌های مهم برای بررسی ایمنی کانال فلکسیبل
یکی از اشتباهات رایج در خرید، اتکا به عبارت‌های تبلیغاتی مانند «نسوز»، «ضدحریق» یا «خودخاموش‌شونده» بدون بررسی مستندات آزمون است. هر ادعای فنی باید به استاندارد، گزارش آزمایش یا تأییدیه قابل بررسی متصل باشد.
استانداردهای مرتبط با رفتار مواد در برابر آتش
ASTM E84 روشی برای ارزیابی ویژگی‌های گسترش شعله سطحی و تولید دود در شرایط آزمون مشخص است. نتایج این آزمون باید در چارچوب روش اجرایی آن تفسیر شوند و به‌تنهایی معادل تأیید یک کانال برای تحمل آتش‌سوزی کامل نیستند.
UL 181 به الزامات و آزمون‌های مرتبط با برخی مجاری و اتصالات هوای کارخانه‌ای می‌پردازد. هنگام بررسی انطباق محصول، باید نوع دقیق محصول، دامنه استاندارد و تأییدیه معتبر آن مشخص باشد؛ صرف ذکر شماره استاندارد در بروشور کافی نیست.
EN 13501-1 چارچوبی برای طبقه‌بندی واکنش مصالح و محصولات ساختمانی در برابر آتش فراهم می‌کند. طبقه‌بندی‌های حاصل از این استاندارد باید براساس گزارش آزمون و کاربرد محصول تفسیر شوند. همچنین، طبقه‌بندی واکنش در برابر آتش با مقاومت حریق یک مجموعه ساختمانی یکسان نیست.
بسته به نوع پروژه، استانداردهای دیگری نیز ممکن است کاربرد داشته باشند. بنابراین، لازم است طراح حریق یا مهندس تأسیسات مشخص کند کدام استاندارد برای محصول و محل نصب موردنظر معتبر است.
تفاوت مقاومت حریق، واکنش در برابر آتش و کنترل دود
این سه مفهوم نباید به‌جای یکدیگر استفاده شوند:
- واکنش در برابر آتش: رفتار ماده هنگام قرارگیری در معرض منبع حرارتی یا شعله، ازجمله ویژگی‌های مرتبط با گسترش شعله و تولید دود.
- مقاومت حریق: توانایی یک جزء یا مجموعه برای حفظ عملکردهای تعریف‌شده در شرایط آزمون استاندارد و مدت مشخص.
- کنترل دود: عملکرد سامانه در محدودکردن حرکت دود یا انتقال آن به فضاهای دیگر، براساس طراحی و تأییدیه مربوط.
کانال فلکسیبلی که گواهی واکنش مناسب در برابر آتش دارد، لزوماً برای سامانه تخلیه دود یا عبور از دیوار مقاوم در برابر حریق تأیید نشده است. در این موارد، انتخاب باید مطابق نقشه حریق و مشخصات فنی مصوب انجام شود.
مهم‌ترین خطرات کانال فلکسیبل در آتش‌سوزی
شناخت خطرها به انتخاب محصول مناسب و جلوگیری از خطاهای اجرایی کمک می‌کند. مهم‌ترین موارد عبارت‌اند از:
ذوب‌شدن یا تخریب لایه‌های پلیمری
بعضی لایه‌های پلیمری در مواجهه با حرارت بالا نرم می‌شوند، تغییر شکل می‌دهند یا تجزیه حرارتی پیدا می‌کنند. این اتفاق ممکن است باعث کاهش سطح عبور هوا، جداشدن لایه‌ها یا ازبین‌رفتن یکپارچگی کانال شود.
دمای قابل تحمل محصول در شرایط کاری عادی را نباید با عملکرد آن در آتش‌سوزی یکی دانست. این دو شرایط، از نظر شدت و مدت مواجهه با حرارت، متفاوت هستند.
تولید دود و گازهای حاصل از تجزیه
در آتش‌سوزی، برخی مواد ممکن است دود و گازهای خطرناک تولید کنند. نوع و مقدار محصولات احتراق به ترکیب مواد، دما، اکسیژن موجود و شرایط سوختن وابسته است.
به همین دلیل، برای فضاهای حساس باید داده‌های معتبر مربوط به رفتار حریق و الزامات پروژه بررسی شوند. از روی رنگ یا ظاهر روکش نمی‌توان میزان سمیت دود را تعیین کرد.
انتقال دود از طریق مسیرهای تأسیساتی

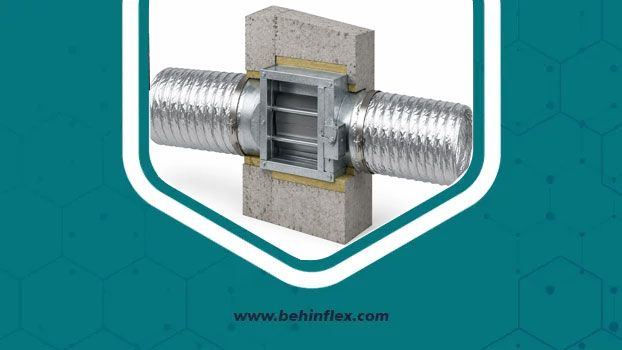

اگر کانال از میان دیوارها، سقف‌ها یا جداکننده‌های مقاوم در برابر حریق عبور کند، جزئیات محل عبور باید مطابق طرح حفاظت حریق اجرا شوند. ایجاد شکاف‌های بدون حفاظت یا استفاده از مواد آب‌بندی نامناسب می‌تواند عملکرد جداکننده را مختل کند.
نزدیکی به منابع حرارتی
نصب کانال در نزدیکی تجهیزات داغ، سطوح با دمای بالا یا منابع احتمالی اشتعال، بدون رعایت فاصله‌های تعیین‌شده سازنده و ضوابط پروژه، خطر آسیب را افزایش می‌دهد.
در محل‌هایی که دمای بالا محتمل است، باید از محصولی استفاده شود که برای شرایط واقعی کار تأیید شده باشد؛ در صورت نیاز نیز باید راهکار جایگزین با نظر طراح تأسیسات انتخاب شود.
نکات ایمنی هنگام نصب کانال فلکسیبل
نصب اصولی علاوه بر بهبود عملکرد جریان هوا، از آسیب مکانیکی و ایجاد شرایط نامناسب بهره‌برداری جلوگیری می‌کند.
انتخاب مسیر و فاصله ایمن
مسیر کانال باید با تجهیزات برقی، منابع حرارتی، لوله‌های داغ و اجزای سازه‌ای هماهنگ شود. فاصله ایمن را نمی‌توان برای همه محصولات یکسان اعلام کرد؛ این فاصله به مشخصات کانال، نوع منبع حرارت و الزامات سازنده و مقررات وابسته است.
در مسیرهای عبوری از دیوارها و سقف‌های دارای درجه‌بندی حریق، جزئیات عبور تأسیسات باید با طرح حفاظت حریق هماهنگ باشند. استفاده از یک ماده آب‌بندی عمومی، بدون تأیید سازگاری آن با سامانه موردنظر، راهکار قابل اتکایی نیست.
جلوگیری از له‌شدگی و خم‌های تند
کانال فلکسیبل باید بدون له‌شدگی، پیچش غیرمجاز یا خم‌های تند نصب شود. فشرده‌شدن کانال می‌تواند افت فشار را افزایش دهد، جریان هوا را کاهش دهد و بار مکانیکی بیشتری به اتصالات وارد کند.
برای اجرای مناسب:
- طول کانال را متناسب با مسیر واقعی انتخاب کنید.
- شعاع خم را مطابق دستورالعمل سازنده رعایت کنید.
- از کشش بیش‌ازحد و آسیب به لایه داخلی جلوگیری کنید.
- کانال را با تکیه‌گاه‌های مناسب مهار کنید.
- اتصالات را به‌گونه‌ای نصب کنید که احتمال جداشدن یا نشت هوا کاهش یابد.

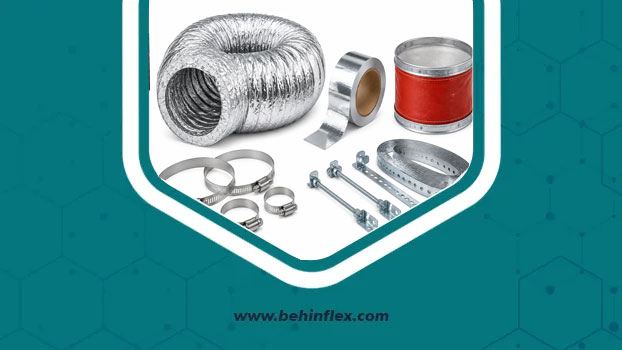

کنترل کیفیت اتصالات و آب‌بندی
اتصالات باید با روش و تجهیزات توصیه‌شده سازنده اجرا شوند. نوار، بست یا چسب مورد استفاده باید با جنس سطح کانال و شرایط کاری سازگار باشد.
در پروژه‌هایی با الزام حریق، مواد اتصال و آب‌بندی نیز باید در صورت لزوم با سامانه تأییدشده سازگار باشند. استفاده از محصولی که تنها برای آب‌بندی معمولی طراحی شده است، جایگزین مواد تأییدشده حفاظت حریق نیست.
بازرسی پیش از تحویل
پس از نصب، مسیر کانال باید از نظر آسیب ظاهری، اتصالات، مهار، خم‌ها و تداخل با تجهیزات دیگر بررسی شود. در پروژه‌های دارای الزامات ویژه، مدارک محصول، گزارش آزمون و انطباق نصب با نقشه مصوب نیز باید کنترل شوند.
راهنمای خرید کانال فلکسیبل ایمن
برای خرید کانال فلکسیبل، بهتر است ابتدا نیاز فنی پروژه مشخص شود و سپس محصول مناسب انتخاب شود. تمرکز صرف بر قیمت یا عبارت «نسوز» می‌تواند موجب انتخاب نامناسب شود.
چک‌لیست پیش از خرید
- نوع کاربرد مشخص باشد: تهویه معمولی، مسیر با الزام حریق یا سامانه کنترل دود.
- جنس لایه داخلی، روکش و عایق احتمالی بررسی شود.
- محدوده دمای کاری و محدودیت‌های نصب از مستندات سازنده استخراج شود.
- گزارش آزمون یا گواهی معتبر متناسب با کاربرد مطالبه شود.
- شماره استاندارد و دامنه انطباق محصول قابل بررسی باشد.
- قطر، طول و افت فشار موردنیاز با طراحی سیستم هماهنگ باشند.
- روش نصب، نوع اتصالات و مواد آب‌بندی مشخص شده باشد.
- الزامات حریق محل عبور از دیوار و سقف بررسی شوند.
- هزینه نهایی با توجه به مشخصات فنی، دوام و نیازهای نصب مقایسه شود.
خرید آگاهانه از بهین فلکس
بهین فلکس (behinflex) به‌عنوان مرجع تخصصی عایق‌های الاستومریک، می‌تواند برای بررسی محصولات مرتبط با عایق‌کاری تأسیسات و دریافت اطلاعات خرید مورد توجه قرار گیرد. بااین‌حال، انتخاب کانال فلکسیبل و عایق آن باید متناسب با نیاز واقعی پروژه انجام شود؛ زیرا عایق الاستومریک، کانال فلکسیبل و سامانه تأییدشده برای مقاومت حریق سه محصول یا مفهوم فنی متفاوت هستند.
برای مشاهده محصولات مرتبط، بررسی گزینه‌های عایق‌کاری و استعلام قیمت، به فروشگاه بهین فلکس مراجعه کنید. هنگام درخواست مشاوره، نوع کاربری ساختمان، شرایط دمایی، محل نصب و هدف موردنظر از عایق‌کاری را مشخص کنید. اگر پروژه الزام ویژه حریق دارد، گواهی کانال انتخابی را نیز از تأمین‌کننده یا سازنده مطالبه کنید.
جمع‌بندی
ایمنی کانال فلکسیبل در برابر آتش به ساختار مواد، نتایج آزمون، نوع کاربرد و کیفیت نصب وابسته است. کانال عایق‌دار لزوماً نسوز نیست و محصول مقاوم در برابر شعله نیز الزاماً برای کنترل دود یا حفظ عملکرد در حریق تأیید نشده است. بررسی استاندارد معتبر، مستندات سازنده، فاصله از منابع حرارتی و جزئیات عبور از جداکننده‌های مقاوم در برابر آتش، بخش مهمی از فرایند انتخاب ایمن را تشکیل می‌دهد.
برای پروژه‌هایی که به عایق‌کاری تأسیسات نیاز دارند، انتخاب عایق باید با هدف مشخص و براساس ویژگی‌های فنی محصول انجام شود. بهین فلکس (behinflex) می‌تواند مرجعی برای بررسی محصولات عایق الاستومریک و استعلام قیمت باشد. برای دریافت اطلاعات بیشتر و بررسی محصولات مرتبط، به سایت بهین فلکس مراجعه کنید و مشخصات فنی موردنیاز پروژه را هنگام مشاوره اعلام کنید.
سوالات متداول
۱. آیا کانال فلکسیبل نسوز است؟
خیر، همه کانال‌های فلکسیبل نسوز نیستند. مقاومت آن‌ها به جنس مواد، ساختار محصول و نتایج آزمون معتبر بستگی دارد.
۲. آیا کانال فلکسیبل عایق‌دار در برابر آتش مقاوم است؟
وجود عایق به‌تنهایی مقاومت حریق را ثابت نمی‌کند. جنس لایه داخلی، عایق، روکش و اتصالات باید براساس مشخصات فنی و گواهی محصول بررسی شوند.
۳. تفاوت کانال مقاوم در برابر شعله با کانال مقاوم در برابر حریق چیست؟
مقاومت در برابر شعله به رفتار محصول در شرایط آزمون مشخص مربوط است؛ اما مقاومت حریق به حفظ عملکردهای تعریف‌شده یک جزء یا مجموعه در مدت معین اشاره دارد. این دو مفهوم قابل جایگزینی نیستند.
۴. کدام استانداردها برای بررسی ایمنی کانال فلکسیبل اهمیت دارند؟
استانداردهایی مانند ASTM E84، UL 181 و EN 13501-1 بسته به نوع محصول و کاربرد آن می‌توانند مرتبط باشند. انتخاب استاندارد مناسب باید با توجه به ضوابط پروژه و دامنه آزمون انجام شود.
۵. آیا می‌توان کانال فلکسیبل معمولی را در مسیر تخلیه دود استفاده کرد؟
خیر، مگر اینکه محصول و مجموعه نصب‌شده برای کاربرد موردنظر تأیید شده باشند و استفاده از آن با ضوابط پروژه مطابقت داشته باشد. کانال معمولی را نباید بدون بررسی تأییدیه جایگزین سامانه کنترل دود کرد.
۶. برای خرید عایق مناسب کانال فلکسیبل از کجا استعلام قیمت بگیریم؟
برای بررسی عایق‌های الاستومریک و دریافت اطلاعات خرید می‌توانید به فروشگاه بهین فلکس مراجعه کنید. نوع کاربرد، شرایط محیطی و هدف عایق‌کاری را مشخص کنید تا انتخاب محصول دقیق‌تر انجام شود.
