محاسبه ضخامت عایق الاستومری برای لوله و کانال؛ راهنمای فنی انتخاب ضخامت مناسب

انتخاب ضخامت عایق الاستومری فقط به خرید یک ضخامت رایج مانند 9 یا 19 میلی‌متر محدود نمی‌شود. ضخامت نادرست می‌تواند باعث تعریق سطحی، اتلاف انرژی، افزایش بار سیستم سرمایش یا گرمایش، خوردگی زیر عایق و کاهش عمر تجهیزات شود.

برای انتخاب مهندسی عایق الاستومری باید دمای سیال، دمای محیط، رطوبت نسبی، قطر لوله یا ابعاد کانال، محل اجرا و هدف پروژه بررسی شوند. این مقاله یک راهنمای کاربردی برای محاسبه و انتخاب ضخامت عایق الاستومری در پروژه‌های تأسیساتی، ساختمانی و صنعتی است.

ضخامت مناسب عایق الاستومری با توجه به دمای کارکرد لوله یا کانال، دمای و رطوبت محیط، قطر تجهیز، محل نصب و نیاز به کنترل تعریق تعیین می‌شود. برای خطوط سرد، جلوگیری از رسیدن دمای سطح عایق به نقطه شبنم اهمیت اصلی دارد؛ در خطوط گرم، کاهش اتلاف حرارت معیار کلیدی است. ضخامت‌های 9، 13، 19، 25 و 32 میلی‌متر رایج‌اند، اما انتخاب نهایی باید با محاسبه فنی و شرایط واقعی پروژه انجام شود.

---

چرا محاسبه ضخامت عایق الاستومری اهمیت دارد؟

عایق‌کاری تأسیسات، یکی از مؤثرترین روش‌ها برای کاهش مصرف انرژی و افزایش راندمان سیستم‌های مکانیکی است. با این حال، اگر ضخامت عایق کمتر از مقدار موردنیاز باشد، انتقال حرارت همچنان بالا می‌ماند و در خطوط سرد، پدیده تعریق ایجاد می‌شود.

تعریق تنها یک مسئله ظاهری نیست. قطرات آب روی سطح لوله، کانال یا عایق می‌توانند به سقف کاذب، سازه، کابل‌ها و تجهیزات اطراف آسیب بزنند. همچنین ورود تدریجی بخار آب به لایه‌های زیرین، احتمال خوردگی زیر عایق یا CUI را افزایش می‌دهد.

از طرف دیگر، انتخاب ضخامت بیش از حد نیز همیشه اقتصادی نیست. افزایش بی‌برنامه ضخامت عایق، هزینه خرید، حمل، اجرا و فضای موردنیاز در شفت‌ها و سقف کاذب را بالا می‌برد. بنابراین هدف، انتخاب ضخامت «بیشترین» نیست؛ هدف، انتخاب ضخامت بهینه، ایمن و اقتصادی است.

مهم‌ترین نتایج انتخاب ضخامت صحیح

• کاهش اتلاف حرارت در خطوط آب گرم، بخار کم‌فشار و گرمایش.
• جلوگیری از تعریق روی لوله‌های آب سرد، چیلدواتر و مبرد.
• کاهش بار سرمایشی و گرمایشی ساختمان.
• جلوگیری از آسیب رطوبت به سقف کاذب و تجهیزات تأسیساتی.
• افزایش عمر مفید لوله، کانال، شیرآلات و تجهیزات.
• بهبود عملکرد سیستم HVAC و کاهش هزینه انرژی.
• حفظ ظاهر حرفه‌ای و استاندارد شبکه تأسیسات.

---

عایق الاستومری چیست و چه ویژگی‌هایی در انتخاب ضخامت دارد؟

عایق الاستومری نوعی عایق حرارتی انعطاف‌پذیر با ساختار سلول بسته است که برای عایق‌کاری لوله‌ها، کانال‌های هوا، تجهیزات تهویه، مخازن و برخی خطوط صنعتی استفاده می‌شود. ساختار سلول بسته آن، نفوذ بخار آب را محدود می‌کند و به همین دلیل گزینه‌ای بسیار مناسب برای تأسیسات سرد و کنترل تعریق محسوب می‌شود.

ضریب هدایت حرارتی پایین، انعطاف‌پذیری، مقاومت نسبی در برابر رطوبت و نصب آسان، از مزایای مهم این محصول هستند. البته عملکرد واقعی عایق به کیفیت برند، چگالی، ضریب نفوذپذیری بخار آب، نوع روکش، کیفیت چسب‌کاری و اجرای درزها نیز وابسته است.

انواع رایج عایق الاستومری در پروژه‌ها

• عایق الاستومری لوله‌ای: مناسب لوله‌های مسی، پنج‌لایه، فولادی، PVC و خطوط تأسیساتی.
• عایق الاستومری رولی: کاربردی برای کانال هوا، سطوح صاف، مخازن و تجهیزات بزرگ.
• عایق الاستومری ساده: مناسب محیط‌های داخلی و فضاهای محافظت‌شده.
• عایق الاستومری با روکش آلومینیوم: مناسب فضاهای نیمه‌باز یا نیازمند حفاظت مکانیکی و تابشی بیشتر.
• عایق الاستومری با روکش PVC یا پروتکت: مناسب شرایطی که نظافت، مقاومت سطحی یا ظاهر اهمیت دارد.
• عایق الاستومری پشت‌چسب‌دار: برای تسریع نصب، به‌ویژه روی کانال‌ها و سطوح مسطح.

نکته مهم: ضخامت مناسب، تنها بخشی از انتخاب محصول است. در محیط بیرونی، مرطوب یا صنعتی، نوع روکش و حفاظت مکانیکی عایق نیز باید هم‌زمان بررسی شود.

---

عوامل اصلی مؤثر بر محاسبه ضخامت عایق الاستومری

برای تعیین ضخامت اصولی عایق الاستومری، نمی‌توان تنها به «سرد یا گرم بودن لوله» اکتفا کرد. چندین متغیر به‌صورت هم‌زمان روی نتیجه اثر می‌گذارند.

1. دمای سیال داخل لوله یا کانال

دمای سیال مهم‌ترین ورودی محاسبه است. هرچه اختلاف دمای سیال و محیط بیشتر باشد، انتقال حرارت و ریسک تعریق افزایش پیدا می‌کند.

برای مثال، لوله آب سرد با دمای 7 درجه سانتی‌گراد نسبت به لوله چیلدواتر با دمای 12 درجه، ریسک بیشتری برای تشکیل تعریق در محیط گرم و مرطوب دارد. به همین دلیل ممکن است ضخامت یکسان برای هر دو خط مناسب نباشد.

نمونه‌های متداول دمای سیال عبارت‌اند از:

• آب سرد مصرفی: معمولاً حدود 10 تا 15 درجه سانتی‌گراد.
• آب چیلدواتر رفت: معمولاً حدود 6 تا 8 درجه سانتی‌گراد.
• آب چیلدواتر برگشت: معمولاً حدود 11 تا 13 درجه سانتی‌گراد.
• مبرد در سیستم‌های تبرید: بسته به نوع سیستم، ممکن است دمای بسیار پایین‌تری داشته باشد.
• آب گرم گرمایشی: معمولاً حدود 45 تا 80 درجه سانتی‌گراد.
• هوای سرد کانال: بسته به سیستم تهویه، اغلب در محدوده 13 تا 18 درجه سانتی‌گراد.

2. دمای محیط اطراف

دمای محیط روی اختلاف دما بین سیال و فضای پیرامون اثر می‌گذارد. لوله‌ای که در موتورخانه با دمای 25 درجه اجرا می‌شود، شرایط متفاوتی با همان لوله در پشت‌بام، پارکینگ گرم، سقف کاذب یا فضای باز دارد.

در پروژه‌هایی که لوله از فضاهای متفاوت عبور می‌کند، ممکن است لازم باشد ضخامت عایق در بخش‌های مختلف مسیر تغییر کند. برای نمونه، بخشی از خط چیلدواتر که از موتورخانه عبور می‌کند، ممکن است به ضخامت کمتری نسبت به بخشی که از فضای مرطوب یا باز عبور می‌کند نیاز داشته باشد.

3. رطوبت نسبی و نقطه شبنم

در خطوط سرد، رطوبت نسبی محیط تعیین‌کننده است. وقتی دمای سطح خارجی عایق از دمای نقطه شبنم کمتر شود، بخار آب موجود در هوا به قطرات آب تبدیل می‌شود و تعریق شکل می‌گیرد.

هرچه رطوبت نسبی بیشتر باشد، دمای نقطه شبنم بالاتر می‌رود. در نتیجه، برای جلوگیری از تعریق باید ضخامت عایق یا مقاومت حرارتی سیستم افزایش پیدا کند.

برای مثال، یک لوله آب سرد در محیطی با دمای 32 درجه و رطوبت نسبی 70 درصد، نسبت به محیطی با دمای 25 درجه و رطوبت 40 درصد، به عایق‌کاری محافظه‌کارانه‌تر نیاز دارد.

4. قطر خارجی لوله

قطر لوله در محاسبات انتقال حرارت استوانه‌ای اهمیت دارد. به‌طور کلی، رفتار حرارتی لوله‌های با قطرهای مختلف یکسان نیست و نمی‌توان یک ضخامت ثابت را برای تمام سایزها نسخه کرد.

در برخی شرایط، با بزرگ‌تر شدن قطر لوله، سطح تبادل حرارت افزایش می‌یابد و بررسی دقیق ضخامت ضروری‌تر می‌شود. به‌ویژه در رایزرها، کلکتورها، لوله‌های سایز بالا و خطوط اصلی موتورخانه، انتخاب ضخامت باید با دقت بیشتری انجام شود.

5. محل نصب: داخلی، خارجی یا زیرزمین

شرایط محل اجرا مستقیماً بر ضخامت و نوع عایق تأثیر دارد. عایق نصب‌شده در فضای داخلی خشک، با عایق نصب‌شده در پارکینگ، پشت‌بام، فضای باز یا محیط صنعتی یکسان نیست.

در فضاهای بیرونی، علاوه بر انتقال حرارت و تعریق، عواملی مانند تابش UV، باران، گردوغبار، ضربه مکانیکی و تغییرات دمای شبانه‌روزی نیز اهمیت دارند. در این شرایط معمولاً باید از روکش مناسب و محافظ مکانیکی استفاده شود.

6. نوع کاربری و هدف عایق‌کاری

هدف پروژه تعیین می‌کند که انتخاب ضخامت بر چه مبنایی انجام شود:

• کنترل تعریق در خطوط سرد.
• کاهش اتلاف انرژی در خطوط گرم.
• جلوگیری از یخ‌زدگی در لوله‌های در معرض سرما.
• کاهش بار سیستم سرمایش یا گرمایش.
• کنترل دمای فرآیند در کاربردهای صنعتی.
• کاهش انتقال حرارت در کانال‌های رفت و برگشت هوا.

---

مبانی فنی محاسبه ضخامت عایق الاستومری

محاسبه دقیق ضخامت عایق بر اساس اصول انتقال حرارت انجام می‌شود. در خطوط لوله، گرما از سیال داخلی به دیواره لوله، سپس به لایه عایق و در نهایت به هوای محیط منتقل می‌شود.

مقاومت حرارتی لایه عایق به ضخامت آن و ضریب هدایت حرارتی محصول وابسته است. هرچه ضخامت بیشتر و ضریب هدایت حرارتی کمتر باشد، انتقال حرارت کاهش خواهد یافت.

فرم ساده‌شده مقاومت حرارتی در یک دیواره تخت به شکل زیر است:

R=tλ R = \frac{t}{\lambda} R=λt​

در این رابطه:

• $R$: مقاومت حرارتی عایق
• $t$: ضخامت عایق
• $\lambda$: ضریب هدایت حرارتی عایق

اما برای لوله‌ها، محاسبه دقیق به دلیل شکل استوانه‌ای، با رابطه لگاریتمی انجام می‌شود:

Rins=ln⁡(r2/r1)2πλL R_{ins} = \frac{\ln(r_2/r_1)}{2\pi \lambda L} Rins​=2πλLln(r2​/r1​)​

در این فرمول:

• r1r_1r1​: شعاع خارجی لوله
• r2r_2r2​: شعاع خارجی عایق
• $L$: طول لوله
• $\lambda$: ضریب هدایت حرارتی عایق

در عمل، طراح باید مقاومت‌های حرارتی جابجایی داخل و خارج لوله، دیواره لوله، عایق و شرایط محیطی را نیز در نظر بگیرد. هدف در خطوط سرد این است که دمای سطح خارجی عایق، بالاتر از نقطه شبنم محیط باقی بماند.

توجه: محاسبات واقعی باید با دیتاشیت محصول، ضریب هدایت حرارتی در دمای کارکرد، شرایط محیطی پروژه و استانداردهای طراحی انجام شود. استفاده از یک جدول عمومی، جایگزین طراحی مهندسی برای پروژه‌های حساس نیست.

---

جدول راهنمای اولیه انتخاب ضخامت عایق الاستومری

جدول زیر یک راهنمای مقدماتی برای برآورد اولیه ضخامت است و برای انتخاب نهایی باید شرایط پروژه بررسی شود.

این مقادیر، توصیه‌های اولیه هستند و برای پروژه‌های بیمارستانی، سردخانه‌ای، صنعتی، دیتاسنتر، استخر، هتل یا مناطق با رطوبت بالا باید محاسبات دقیق‌تری انجام شود.

---

روش گام‌به‌گام انتخاب ضخامت عایق الاستومری

برای خرید یا طراحی عایق‌کاری، اطلاعات زیر را جمع‌آوری کنید. این چک‌لیست باعث می‌شود انتخاب محصول دقیق‌تر و استعلام قیمت سریع‌تر انجام شود.

چک‌لیست محاسبه ضخامت عایق

• [ ] نوع سیال چیست؟ آب سرد، چیلدواتر، آب گرم، مبرد یا هوا؟
• [ ] حداقل و حداکثر دمای سیال چقدر است؟
• [ ] قطر خارجی لوله یا ابعاد کانال چقدر است؟
• [ ] طول تقریبی مسیر عایق‌کاری چقدر است؟
• [ ] محیط نصب داخلی، خارجی، زیرزمین، موتورخانه یا فضای مرطوب است؟
• [ ] دمای محیط و رطوبت نسبی تقریبی چقدر است؟
• [ ] آیا کنترل تعریق اولویت اصلی پروژه است؟
• [ ] آیا عایق در معرض نور خورشید، ضربه یا آب باران قرار دارد؟
• [ ] آیا به روکش آلومینیومی، PVC یا پوشش محافظ نیاز است؟
• [ ] استاندارد یا مشخصات فنی خاصی از سوی مشاور پروژه ارائه شده است؟

پس از جمع‌آوری این اطلاعات، ضخامت بهینه و نوع عایق قابل انتخاب خواهد بود. در پروژه‌های معمولی، جدول‌های راهنما کمک‌کننده هستند؛ اما در پروژه‌های حساس، بهتر است از نرم‌افزار محاسباتی یا مشاوره فنی استفاده شود.

---

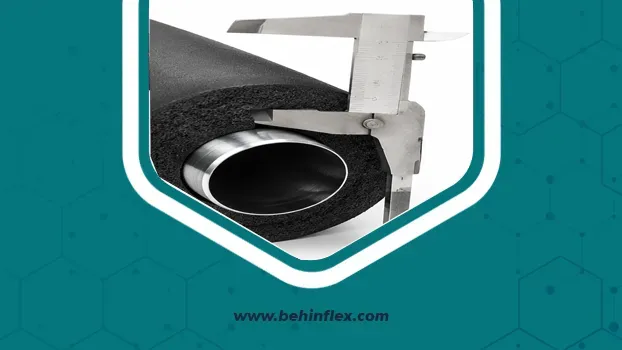

محاسبه ضخامت عایق برای لوله‌های آب سرد و چیلدواتر

لوله‌های آب سرد و چیلدواتر از مهم‌ترین کاربردهای عایق الاستومری هستند، زیرا هم اتلاف انرژی دارند و هم در معرض تعریق قرار می‌گیرند. در این خطوط، صرفاً کاهش انتقال حرارت کافی نیست؛ دمای سطح خارجی عایق باید کنترل شود.

فرض کنید یک خط چیلدواتر با دمای رفت 7 درجه سانتی‌گراد در محیطی با دمای 30 درجه و رطوبت نسبی 60 درصد نصب شده است. نقطه شبنم این محیط می‌تواند در محدوده‌ای باشد که سطح عایق با ضخامت کم، به‌راحتی پایین‌تر از آن قرار بگیرد. در نتیجه، استفاده از ضخامت 9 میلی‌متر ممکن است کافی نباشد و ضخامت 19 یا 25 میلی‌متر گزینه مناسب‌تری باشد.

نکات اجرایی مهم در خطوط سرد

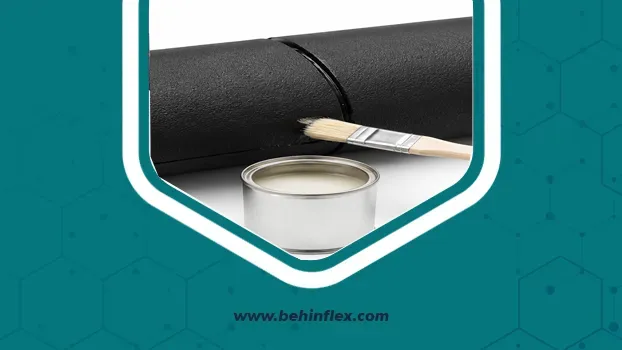

• تمام درزهای طولی و عرضی باید با چسب مخصوص آب‌بندی شوند.
• محل اتصال عایق به زانو، سه‌راهی، فلنج و شیرآلات باید بدون فضای باز اجرا شود.
• عایق پاره، فشرده یا سوراخ‌شده باید تعویض یا ترمیم اصولی شود.
• در محیط‌های مرطوب، کیفیت درزبندی به‌اندازه ضخامت عایق اهمیت دارد.
• برای فضای باز، روکش مقاوم در برابر UV و شرایط جوی باید در نظر گرفته شود.

---

محاسبه ضخامت عایق الاستومری برای کانال هوا

در کانال‌های هوا، انتخاب ضخامت به دمای هوای عبوری، محل عبور کانال، جنس کانال، رطوبت محیط و نوع کاربری ساختمان بستگی دارد. کانال هوای سرد در سقف کاذب، پارکینگ یا فضای مرطوب اگر به‌درستی عایق نشود، می‌تواند باعث چکه‌کردن آب روی سقف یا تجهیزات زیرین شود.

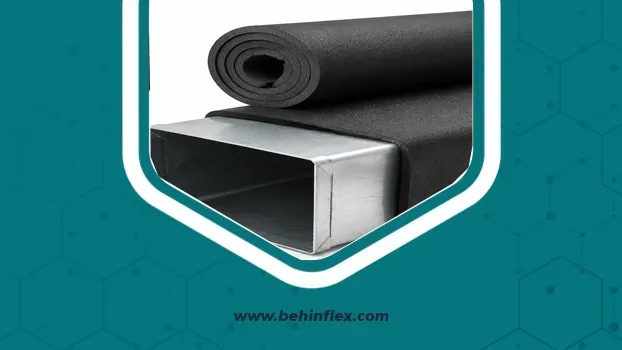

عایق الاستومری رولی، به‌خصوص در مدل‌های پشت‌چسب‌دار، برای عایق‌کاری کانال‌ها کاربرد بالایی دارد. اما اجرای صحیح شامل تمیزکردن سطح کانال، چسب‌کاری کامل، هم‌پوشانی مناسب درزها و فشردن یکنواخت عایق است.

تفاوت انتخاب ضخامت برای کانال و لوله

در کانال‌های بزرگ، ضخامت پایین ممکن است در ابتدا اقتصادی به نظر برسد، اما با افزایش سطح کانال و احتمال تعریق، هزینه تعمیرات بعدی را بالا می‌برد. به همین دلیل، بررسی شرایط محیطی در کانال‌های عبوری از پارکینگ، سقف کاذب مرطوب و فضاهای نیمه‌باز ضروری است.

---

اشتباهات رایج در انتخاب ضخامت عایق الاستومری

یکی از دلایل افت عملکرد عایق‌کاری در پروژه‌ها، تصمیم‌گیری صرفاً بر اساس قیمت هر متر یا هر رول است. انتخاب محصول ارزان‌تر با ضخامت ناکافی، معمولاً هزینه‌های پنهان بیشتری در آینده ایجاد می‌کند.

خطاهایی که باید از آن‌ها جلوگیری کنید

• انتخاب یک ضخامت ثابت برای تمام لوله‌ها و کانال‌ها.
• نادیده‌گرفتن رطوبت نسبی و نقطه شبنم در خطوط سرد.
• استفاده از عایق ساده در فضای باز بدون روکش محافظ.
• عایق‌کاری ناقص زانوها، شیرآلات و اتصالات.
• بازگذاشتن درزها یا استفاده از چسب نامناسب.
• فشرده‌کردن عایق در محل بست‌ها و ساپورت‌ها.
• انتخاب ضخامت فقط بر اساس تجربه پروژه‌های قبلی.
• بی‌توجهی به دیتاشیت و ضریب هدایت حرارتی برند انتخابی.

---

راهنمای خرید عایق الاستومری با ضخامت مناسب

برای خرید عایق الاستومری، ابتدا باید مشخص کنید که محصول برای لوله است یا کانال، در چه محیطی اجرا می‌شود و چه ضخامت و روکشی نیاز دارد. سپس طول مسیر، تعداد زانوها، قطر لوله‌ها و متراژ کانال را محاسبه کنید تا برآورد دقیق‌تری از مقدار موردنیاز داشته باشید.

در پروژه‌های خطوط سرد، تنها قیمت عایق را مقایسه نکنید. ضریب هدایت حرارتی، ساختار سلول بسته، کیفیت چسب، دوام محصول، روکش محافظ و امکان اجرای بدون درز باید در تصمیم‌گیری لحاظ شوند.

بهین فلکس (behinflex) به‌عنوان مرجع تخصصی عرضه عایق‌های الاستومریک، می‌تواند در انتخاب ضخامت عایق لوله‌ای و رولی بر اساس شرایط پروژه به شما کمک کند. برای مشاهده مدل‌ها، ضخامت‌های موجود و استعلام قیمت، به بخش فروشگاه در سایت behinflex.com مراجعه کنید و اطلاعات فنی پروژه را برای دریافت مشاوره ارائه دهید.

اطلاعاتی که هنگام استعلام قیمت ارائه دهید

• نوع عایق موردنیاز: لوله‌ای، رولی، پشت‌چسب‌دار یا روکش‌دار.
• ضخامت پیشنهادی یا شرایط لازم برای محاسبه آن.
• سایز لوله یا ابعاد کانال.
• متراژ کل پروژه.
• محل اجرا و شرایط محیطی.
• نیاز یا عدم نیاز به چسب، نوار درزگیر و روکش محافظ.

---

جمع‌بندی

محاسبه ضخامت عایق الاستومری یک تصمیم فنی است که باید بر پایه دمای سیال، دمای محیط، رطوبت، نقطه شبنم، قطر لوله یا ابعاد کانال و محل نصب انجام شود. در سیستم‌های سرد، هدف اصلی جلوگیری از تعریق و نفوذ رطوبت است؛ در سیستم‌های گرم، کاهش اتلاف حرارت و حفظ انرژی اهمیت بیشتری دارد.

ضخامت‌های رایج مانند 9، 13، 19، 25 و 32 میلی‌متر می‌توانند نقطه شروع انتخاب باشند، اما جایگزین محاسبه مهندسی نیستند. اجرای صحیح درزها، استفاده از چسب مناسب و انتخاب روکش متناسب با محیط نیز در عملکرد نهایی عایق نقش حیاتی دارند.

برای انتخاب مطمئن، اقتصادی و متناسب با پروژه، از مشاوره تخصصی بهین فلکس (behinflex) استفاده کنید. جهت بررسی محصولات، مقایسه ضخامت‌ها، مشاهده قیمت‌ها و ثبت درخواست مشاوره، به فروشگاه سایت behinflex.com مراجعه کنید.

---

سوالات متداول درباره محاسبه ضخامت عایق الاستومری

1. برای لوله آب سرد چه ضخامت عایق الاستومری مناسب است؟

در محیط‌های داخلی معمولی، ضخامت 9 تا 13 میلی‌متر می‌تواند مناسب باشد؛ اما برای چیلدواتر، محیط مرطوب یا دمای پایین‌تر، معمولاً ضخامت 13 تا 25 میلی‌متر انتخاب ایمن‌تری است.

2. آیا ضخامت 9 میلی‌متر برای لوله چیلدواتر کافی است؟

همیشه خیر. کافی‌بودن ضخامت 9 میلی‌متر به دمای آب، قطر لوله، دمای محیط و رطوبت نسبی بستگی دارد. در محیط گرم و مرطوب، ممکن است برای جلوگیری از تعریق به ضخامت بیشتری نیاز باشد.

3. مهم‌ترین عامل در جلوگیری از تعریق عایق چیست؟

انتخاب ضخامت مناسب برای نگه‌داشتن دمای سطح عایق بالاتر از نقطه شبنم، به‌همراه آب‌بندی کامل تمام درزها، مهم‌ترین عوامل کنترل تعریق هستند.

4. برای کانال کولر یا هواساز از چه ضخامت عایقی استفاده شود؟

برای کانال هوای سرد در محیط داخلی، عایق رولی 13 تا 19 میلی‌متر معمولاً کاربرد دارد. در محیط‌های مرطوب، گرم یا نیمه‌باز، ضخامت و نوع روکش باید با دقت بیشتری انتخاب شود.

5. آیا برای فضای باز باید عایق ضخیم‌تر انتخاب کرد؟

در بسیاری از موارد بله؛ اما علاوه بر ضخامت، استفاده از روکش مقاوم در برابر نور خورشید، بارندگی، گردوغبار و آسیب مکانیکی نیز ضروری است.

6. آیا عایق الاستومری ضخیم‌تر همیشه بهتر است؟

خیر. ضخامت بیشتر انتقال حرارت را کاهش می‌دهد، اما اگر بیش از نیاز پروژه باشد، هزینه را افزایش می‌دهد. بهترین انتخاب، ضخامت بهینه بر اساس محاسبات حرارتی، نقطه شبنم و شرایط اجرایی است.
