عایقکاری لولههای آب سرد در برابر تعریق؛ علت، روش و ضخامت مناسب
عایقکاری لولههای آب سرد در برابر تعریق؛ علت، روش و ضخامت مناسب
لولههای آب سرد، بهویژه در موتورخانه، سقف کاذب، رایزرها، ساختمانهای تجاری و مسیرهای مرطوب، در معرض پدیدهای به نام تعریق یا میعان سطحی قرار دارند. این مسئله فقط یک نمزدگی ساده نیست؛ قطرات آب روی لوله میتوانند باعث خسارت به سقف و دیوار، زنگزدگی لوله و اتصالات، رشد کپک، افت کیفیت عایق و افزایش هزینه تعمیرات شوند.
راهکار اصولی، استفاده از عایق حرارتی مناسب با مقاومت بالا در برابر نفوذ بخار آب، اجرای بدون درز و انتخاب ضخامت متناسب با دمای سیال و شرایط محیط است. در اغلب کاربردهای لولهکشی آب سرد، عایق الاستومریک سلولبسته یکی از مطمئنترین گزینهها برای کنترل تعریق محسوب میشود.
تعریق لوله آب سرد زمانی رخ میدهد که دمای سطح لوله از نقطه شبنم هوای اطراف پایینتر باشد. برای جلوگیری از آن، باید دمای سطح بیرونی عایق را بالاتر از نقطه شبنم نگه داشت و مانع نفوذ بخار آب به سطح سرد لوله شد. عایق الاستومریک سلولبسته، با ضریب انتقال حرارت پایین و مقاومت بالای بخار آب، در صورت انتخاب ضخامت و اجرای صحیح، مؤثرترین راهکار کنترل میعان در لولههای آب سرد است.
تعریق لوله آب سرد چیست و چرا اتفاق میافتد؟

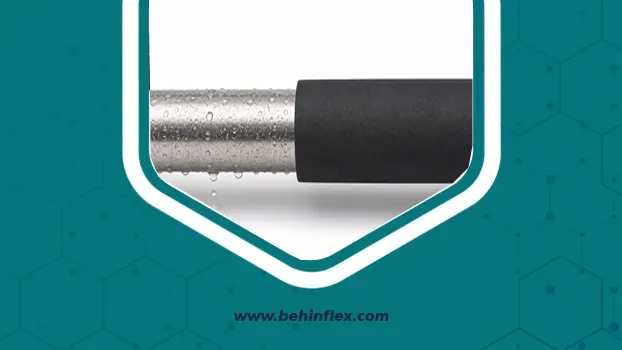

تعریق لوله آب سرد در واقع همان میعان بخار آب موجود در هوا است. هوا همیشه مقداری رطوبت دارد. هنگامی که هوای مرطوب با سطحی سردتر از دمای مشخصی تماس پیدا کند، بخار آب موجود در آن به قطرات مایع تبدیل میشود.
به این دمای مشخص، نقطه شبنم یا Dew Point گفته میشود. اگر دمای جداره خارجی لوله یا سطح بیرونی عایق از نقطه شبنم کمتر باشد، قطرات آب روی آن تشکیل میشوند.
برای نمونه، در فضایی با دمای ۳۰ درجه سانتیگراد و رطوبت نسبی ۶۵ درصد، نقطه شبنم ممکن است حدود ۲۲ تا ۲۳ درجه سانتیگراد باشد. اگر آب داخل لوله ۷ تا ۱۵ درجه باشد و عایق مناسب نداشته باشیم، سطح لوله بهراحتی از نقطه شبنم سردتر میشود و تعریق آغاز خواهد شد.
عوامل اصلی مؤثر بر تعریق لوله
شدت تعریق فقط به سردبودن آب وابسته نیست. عوامل زیر نیز نقش تعیینکننده دارند:
- دمای آب داخل لوله: هرچه آب سردتر باشد، احتمال میعان بیشتر است.
- دمای محیط: در هوای گرم، اختلاف دمای محیط و سیال افزایش مییابد.
- رطوبت نسبی هوا: فضاهای مرطوب مانند زیرزمین، پارکینگ، موتورخانه، استخر و شهرهای شرجی ریسک بیشتری دارند.
- سرعت جریان هوا: حرکت هوا روی لوله میتواند تبادل حرارتی و شرایط میعان را تغییر دهد.
- جنس و ضخامت عایق: عایق با رسانایی حرارتی بالا یا ضخامت کم، توان کافی برای کنترل دما ندارد.
- نفوذ بخار از درزها: حتی عایق مرغوب، اگر درز و محل اتصال آن بهدرستی آببندی نشود، ممکن است دچار میعان زیرعایقی شود.
- کیفیت اجرا: بریدگی، لهشدگی، بازماندن محل اتصال و نبود چسب یا نوار مناسب، عملکرد سیستم عایق را کاهش میدهد.
چرا باید لولههای آب سرد را عایقکاری کرد؟
بعضی افراد تصور میکنند عایقکاری فقط برای لولههای آب گرم و جلوگیری از اتلاف انرژی ضروری است. اما در لوله آب سرد، وظیفه اصلی عایق معمولاً جلوگیری از تعریق و کنترل میعان است؛ هرچند کاهش جذب گرما نیز مزیت مهمی محسوب میشود.
مهمترین مزایای عایقکاری لوله آب سرد
- جلوگیری از چکهکردن آب روی سقف کاذب، کف، تجهیزات و کابلهای برق
- کاهش احتمال پوسیدگی سقف، خرابی رنگ و آسیب به گچ و کناف
- جلوگیری از خوردگی لولههای فلزی و اتصالات در اثر رطوبت مداوم
- کاهش خطر خوردگی زیر عایق یا CUI
- کنترل رشد قارچ، کپک و بوی نامطبوع در فضاهای بسته
- حفظ دمای آب سرد در مسیر انتقال
- افزایش دوام شبکه تأسیسات و کاهش هزینه تعمیرات
- بهبود ظاهر و نظم تأسیسات قابل رؤیت
در پروژههای حرفهای، عایقکاری لوله آب سرد باید بهعنوان بخشی از طراحی سیستم مکانیکی دیده شود، نه یک اقدام تزئینی یا هزینه قابل حذف.
بهترین عایق برای جلوگیری از تعریق لوله آب سرد چیست؟
برای کنترل تعریق، عایق باید دو وظیفه را همزمان انجام دهد:
- انتقال حرارت از محیط گرم به لوله سرد را کاهش دهد.
- از عبور بخار آب محیط به سمت سطح سرد لوله جلوگیری کند.
به همین دلیل، عایقهای سلولبسته با ساختار مقاوم در برابر بخار آب، انتخاب مناسبتری نسبت به عایقهای جاذب رطوبت یا الیاف باز هستند.
عایق الاستومریک؛ راهکار استاندارد کنترل میعان
عایق الاستومریک سلولبسته برای لولههای آب سرد، چیلدواتر، فنکویل، خطوط تبرید و تجهیزات تهویه مطبوع کاربرد گستردهای دارد. ساختار بسته سلولی این محصول، نفوذ رطوبت و بخار آب را محدود میکند و مانع کاهش عملکرد عایق در محیطهای مرطوب میشود.
ویژگیهای مهم عایق الاستومریک عبارتاند از:
- ضریب انتقال حرارت پایین
- مقاومت مناسب در برابر بخار آب
- انعطافپذیری بالا و نصب آسان روی لوله
- وزن کم و عدم ایجاد بار مرده قابلتوجه
- مقاومت نسبی در برابر کپک و قارچ
- عدم ایجاد گردوغبار و الیاف آزاردهنده در زمان نصب
- قابلیت استفاده به شکل لولهای و رولی
- امکان اجرای روکش آلومینیومی یا محافظ مکانیکی در محیطهای خاص

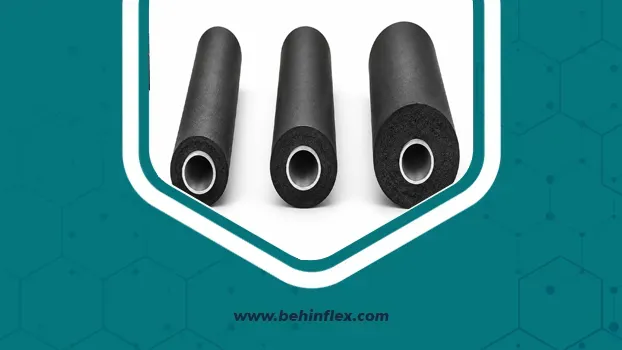

برای عایقکاری مستقیم خطوط لوله آب سرد، نوع عایق الاستومریک لولهای معمولاً انتخاب سریعتر و تمیزتری است؛ زیرا با قطرهای مختلف لوله تولید میشود و سطح تماس یکنواختتری ایجاد میکند.
مقایسه گزینههای رایج عایقکاری لوله آب سرد
| نوع عایق | مقاومت در برابر رطوبت و بخار | مناسب برای کنترل تعریق | نیاز به بخاربند مجزا | نکته اجرایی |
|---|---|---|---|---|
| عایق الاستومریک سلولبسته | بسیار خوب | بسیار مناسب | معمولاً خیر، در اجرای صحیح | درزها باید با چسب مخصوص آببندی شوند |
| پشم شیشه | ضعیف تا متوسط | محدود | بله | با ورود رطوبت، راندمان کاهش مییابد |
| پشم سنگ | ضعیف تا متوسط | محدود | بله | برای دماهای بالا کاربرد مناسبتری دارد |
| فوم پلیاتیلن | متوسط | مناسب در شرایط معمولی | بسته به شرایط | برای رطوبت و دمای شدید باید دقیق بررسی شود |
| فوم پلییورتان | خوب | مناسب | وابسته به روکش و اجرا | اجرای صنعتی و جزئیات محافظتی اهمیت دارد |
نکته مهم: انتخاب عایق فقط بر اساس «ارزانترین قیمت» نباید انجام شود. در سیستم آب سرد، عدم توجه به بخاربندی و ضخامت میتواند باعث خیسشدن عایق و چندبرابرشدن هزینه اصلاحات شود.
ضخامت مناسب عایق لوله آب سرد چقدر است؟
ضخامت عایق لوله آب سرد یک عدد ثابت برای همه پروژهها نیست. انتخاب درست باید بر اساس شرایط واقعی پروژه انجام شود؛ از جمله دمای سیال، رطوبت نسبی، دمای محیط، قطر لوله، محل نصب و نوع عایق.
هدف مهندسی این است که دمای سطح خارجی عایق بالاتر از نقطه شبنم باقی بماند. در بیان ساده:
هرچه رطوبت محیط بیشتر و دمای آب پایینتر باشد، به ضخامت عایق بیشتری نیاز خواهید داشت.
راهنمای عمومی انتخاب ضخامت عایق الاستومریک برای آب سرد
جدول زیر یک راهنمای اولیه برای پروژههای متعارف است و جایگزین محاسبه تخصصی برای شرایط خاص نیست.
| شرایط کاربری | دمای تقریبی آب | شرایط محیط | ضخامت پیشنهادی اولیه عایق الاستومریک |
|---|---|---|---|
| لوله آب سرد ساختمانی در فضای داخلی معمولی | ۱۰ تا ۲۰ درجه | دمای متعادل، رطوبت متوسط | ۹ تا ۱۳ میلیمتر |
| لوله آب سرد در سقف کاذب یا رایزر | ۷ تا ۱۵ درجه | احتمال رطوبت و تهویه محدود | ۱۳ تا ۱۹ میلیمتر |
| لوله چیلدواتر | ۵ تا ۷ درجه | محیط داخلی معمولی | ۱۹ تا ۲۵ میلیمتر |
| موتورخانه، پارکینگ، زیرزمین یا فضای نیمهمرطوب | ۵ تا ۱۵ درجه | رطوبت متوسط تا بالا | ۱۹ تا ۲۵ میلیمتر |
| مناطق شرجی، استخر، فضای بسیار مرطوب | ۵ تا ۱۵ درجه | رطوبت بالا | ۲۵ میلیمتر و بیشتر، پس از محاسبه |
| لوله در فضای باز | متغیر | تابش خورشید، باران، آسیب مکانیکی | ضخامت محاسباتی + روکش محافظ |
چه زمانی باید ضخامت بیشتری انتخاب کنیم؟
در موارد زیر، انتخاب ضخامت حداقلی معمولاً ریسک ایجاد تعریق را افزایش میدهد:
- پروژه در مناطق با رطوبت نسبی بالا اجرا میشود.
- آب داخل لوله مربوط به چیلر یا سیستم سرمایش با دمای پایین است.
- لوله از سقف کاذب، کانال تأسیساتی یا فضای فاقد تهویه عبور میکند.
- قطر لوله زیاد است و سطح انتقال حرارت بیشتری دارد.
- مسیر لوله در معرض هوای گرم و مرطوب قرار دارد.
- امکان تعمیر یا دسترسی مجدد به لوله دشوار و پرهزینه است.
- عایق در فضای باز نصب میشود و به روکش محافظ نیاز دارد.
در پروژههای حساس، ضخامت باید با توجه به استانداردهای طراحی تأسیسات و محاسبه نقطه شبنم تعیین شود. انتخاب ضخامت تنها از روی تجربه، بدون درنظرگرفتن شرایط محیط، میتواند منجر به تعریق در فصلهای مرطوب سال شود.
روش اصولی عایقکاری لوله آب سرد با عایق الاستومریک
کیفیت اجرا بهاندازه انتخاب نوع عایق مهم است. یک عایق باکیفیت، اگر از محل اتصال باز بماند یا درزهای آن آببندی نشوند، عملکرد ضدتعریق مطلوبی نخواهد داشت.
مراحل اجرای عایق لولهای الاستومریک
۱. بررسی و آمادهسازی سطح لوله
پیش از نصب، سطح لوله باید تمیز، خشک و عاری از گردوغبار، روغن، زنگزدگی یا رطوبت باشد. وجود آب یا آلودگی زیر عایق میتواند باعث کاهش چسبندگی و افزایش خطر خوردگی شود.
اگر لوله فلزی است و در محیط خورنده یا مرطوب قرار دارد، بررسی پوشش ضدخوردگی پیش از عایقکاری نیز ضروری است.
۲. انتخاب قطر داخلی مناسب عایق
قطر داخلی عایق لولهای باید متناسب با قطر خارجی واقعی لوله انتخاب شود. عایق بسیار گشاد، فضای خالی ایجاد میکند و عایق خیلی تنگ ممکن است تحت کشش قرار گیرد، پاره شود یا در نقاطی نازکتر عمل کند.
۳. برش دقیق و نصب بدون کشش
عایق باید با ابزار تیز و برش تمیز آماده شود. از کشیدن بیشازحد عایق روی لوله خودداری کنید، زیرا کشش باعث کاهش ضخامت مؤثر عایق و افزایش احتمال بازشدن درزها میشود.

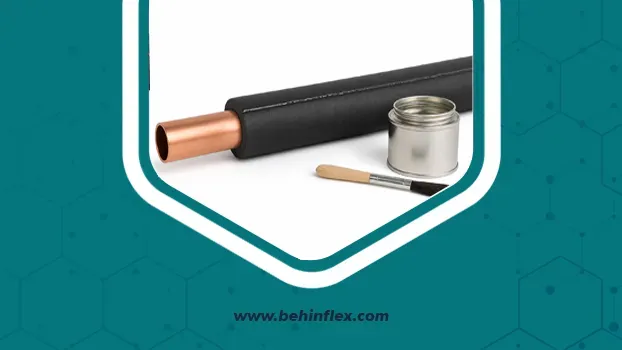

۴. چسبکاری کامل درز طولی و اتصالات
برای کنترل نفوذ بخار آب، محل شکاف طولی عایق و تمام اتصالات باید با چسب مخصوص عایق الاستومریک آببندی شوند. چسب را بهصورت یکنواخت روی دو سطح اعمال کنید و پس از رسیدن به حالت مناسب، دو لبه را بدون فاصله به هم متصل کنید.
درزهای باز، مهمترین مسیر ورود بخار آب به سطح سرد لوله هستند.
۵. آببندی زانو، سهراهی، شیر و فلنج
بخشهای پیچیده مانند زانوها، سهراهیها، شیرآلات و انشعابات نباید بدون عایق باقی بمانند. در این نواحی میتوان از قطعات پیشساخته یا برشهای مهندسیشده عایق رولی استفاده کرد.
در صورت نیاز به دسترسی دورهای به شیر یا فلنج، باید راهکار اجرایی مناسبی طراحی شود تا پس از بازوبستهکردن، بخاربندی مجدداً کامل شود.
۶. محافظت از عایق در فضاهای بیرونی یا پرتردد
عایق الاستومریک در فضای باز باید در برابر تابش فرابنفش، باران و ضربه محافظت شود. استفاده از روکش آلومینیومی، پوششهای محافظ مناسب یا کاور مکانیکی، عمر مفید سیستم را افزایش میدهد.
اشتباهات رایج در عایقکاری لولههای آب سرد
بسیاری از مشکلات تعریق پس از اجرا، به انتخاب محصول نامناسب یا جزئیات اجرایی ضعیف مربوط میشوند.
چکلیست جلوگیری از تعریق پس از نصب
- [ ] ضخامت عایق بر اساس دمای آب و رطوبت محیط انتخاب شده است.
- [ ] قطر داخلی عایق با قطر خارجی لوله تناسب دارد.
- [ ] سطح لوله پیش از نصب کاملاً خشک و تمیز بوده است.
- [ ] تمام درزهای طولی با چسب مخصوص بسته شدهاند.
- [ ] زانوها، سهراهیها، شیرآلات و اتصالات بدون پوشش نماندهاند.
- [ ] عایق در محل بستها له نشده یا قطع نشده است.
- [ ] نقاط آسیبپذیر در برابر ضربه، تابش و باران محافظت شدهاند.
- [ ] پس از راهاندازی سیستم، مسیر لوله از نظر تعریق بازدید شده است.
مواردی که نباید انجام دهید
- استفاده از عایق نازک فقط برای کاهش هزینه اولیه
- بستن درز عایق با نوار نامناسب بهجای چسب تخصصی
- نصب عایق روی لوله خیس یا دارای نشتی
- رهاکردن زانوها، فلنجها و شیرها بدون عایق
- استفاده از عایق جاذب رطوبت بدون بخاربند مناسب
- فشردهکردن عایق زیر بست و ساپورت بدون تمهیدات لازم
- نصب عایق فضای داخلی در محیط باز بدون روکش محافظ
نقش بست و ساپورت در جلوگیری از تعریق
یکی از نقاط بحرانی در لولهکشی آب سرد، محل بستها و ساپورتها است. اگر عایق در این محلها فشرده، بریده یا حذف شود، یک پل حرارتی ایجاد میشود. در نتیجه، همان نقطه میتواند محل تشکیل قطرات آب باشد.
برای جلوگیری از این مشکل، باید از ساپورتهای عایقشده، قطعات نگهدارنده مناسب و جزئیات اجرایی استاندارد استفاده شود. هدف این است که پیوستگی عایق و بخاربند در طول مسیر لوله حفظ شود.
راهنمای خرید عایق لوله آب سرد از بهین فلکس
پیش از خرید عایق برای لوله آب سرد، صرفاً به ضخامت یا قیمت واحد توجه نکنید. محصول مناسب باید با شرایط پروژه، قطر لوله، دمای سیال، میزان رطوبت و محل نصب هماهنگ باشد.
در زمان انتخاب عایق، این اطلاعات را آماده داشته باشید:
- قطر و جنس لوله
- دمای تقریبی آب داخل لوله
- محل اجرای لولهکشی؛ داخلی، سقف کاذب، موتورخانه یا فضای باز
- شرایط رطوبتی محیط
- طول کل مسیر و تعداد زانو، سهراهی و شیرآلات
- نیاز یا عدم نیاز به روکش آلومینیومی یا محافظ مکانیکی
- ضخامت موردنظر بر اساس نقشه یا محاسبات تأسیسات
بهین فلکس (behinflex) بهعنوان مرجع تخصصی عرضه عایقهای الاستومریک، میتواند در انتخاب نوع عایق لولهای، ضخامت مناسب، چسب و لوازم جانبی موردنیاز پروژه به شما کمک کند. برای مشاهده مدلها و دریافت قیمت، به بخش فروشگاه سایت behinflex.com مراجعه کنید و برای پروژههای حساس، پیش از خرید از مشاوره فنی بهره بگیرید.
جمعبندی
تعریق لوله آب سرد نتیجه رسیدن دمای سطح لوله یا عایق به کمتر از نقطه شبنم محیط است. این پدیده در صورت بیتوجهی میتواند باعث چکهکردن، خسارت ساختمانی، کپک، افت راندمان و خوردگی زیر عایق شود.
راهکار مؤثر، انتخاب عایق سلولبسته با مقاومت بخار مناسب، تعیین ضخامت متناسب با شرایط پروژه و اجرای کاملاً آببند در تمام درزها و اتصالات است. در کاربردهای متداول، عایق الاستومریک لولهای بهدلیل انعطافپذیری، نصب آسان و عملکرد مطلوب در کنترل میعان، انتخابی حرفهای محسوب میشود.
برای انتخاب دقیق ضخامت و خرید عایق الاستومریک مناسب لولههای آب سرد، از محصولات و مشاوره تخصصی بهین فلکس (behinflex) استفاده کنید. جهت استعلام قیمت و بررسی دستهبندیهای مرتبط، به بخش فروشگاه در behinflex.com مراجعه نمایید.
سوالات متداول درباره عایقکاری لوله آب سرد
۱. آیا لوله آب سرد حتماً باید عایقکاری شود؟
در فضاهای گرم یا مرطوب، بله. عایقکاری از تعریق، چکهکردن آب، خوردگی و آسیب به سقف و تجهیزات جلوگیری میکند. در مسیرهای کوتاه و شرایط کاملاً خشک نیز ارزیابی فنی توصیه میشود.
۲. بهترین عایق برای جلوگیری از تعریق لوله آب سرد چیست؟
عایق الاستومریک سلولبسته، بهدلیل مقاومت مناسب در برابر انتقال حرارت و نفوذ بخار آب، یکی از بهترین گزینهها برای لوله آب سرد و چیلدواتر است.
۳. برای لوله آب سرد، عایق ۹ میلیمتر کافی است؟
برای شرایط داخلی معمولی و آب با دمای نسبتاً بالاتر ممکن است کافی باشد؛ اما در محیط مرطوب، سقف کاذب، موتورخانه یا خطوط چیلدواتر، اغلب به ضخامت ۱۳، ۱۹ یا ۲۵ میلیمتر نیاز است.
۴. چرا با وجود عایق، لوله هنوز عرق میکند؟
علت میتواند کمبودن ضخامت عایق، بازبودن درزها، نفوذ بخار آب، آسیبدیدگی عایق، عایقنشدن اتصالات یا لهشدن عایق در محل بستها باشد.
۵. آیا درز عایق الاستومریک باید چسب بخورد؟
بله. برای جلوگیری از ورود بخار آب به سطح سرد لوله، درزهای طولی و محل اتصال قطعات باید با چسب مخصوص عایق الاستومریک آببندی شوند.
۶. آیا عایق الاستومریک در فضای باز قابل استفاده است؟
بله، اما باید در برابر نور خورشید، باران و ضربه محافظت شود. استفاده از روکش آلومینیومی یا پوشش محافظ مناسب در فضای باز توصیه میشود.
