ضخامت مناسب عایق الاستومری برای جلوگیری از تعریق لوله و کانال
ضخامت عایق الاستومری برای جلوگیری از تعریق لوله و کانال
بررسی نقطه شبنم، نفوذ بخار آب و پل‌های حرارتی
تعریق لوله‌های آب سرد و کانال‌های تهویه مطبوع یکی از مشکلات رایج در تأسیسات ساختمان است. زمانی که دمای سطح خارجی لوله یا کانال از نقطه شبنم هوای اطراف پایین‌تر می‌رود، بخار آب موجود در هوا روی سطح سرد به قطرات آب تبدیل می‌شود. این پدیده علاوه بر ایجاد رطوبت و لکه‌های آب، می‌تواند به خوردگی تجهیزات، آسیب به سقف کاذب، تخریب پوشش‌های ساختمانی و رشد کپک در شرایط مستعد منجر شود.
انتخاب ضخامت عایق الاستومری نقش مهمی در کنترل این پدیده دارد؛ اما تعیین ضخامت مناسب صرفاً با توجه به قطر لوله یا یک جدول عمومی امکان‌پذیر نیست. دمای سیال، دمای محیط، رطوبت نسبی، ضریب هدایت حرارتی عایق، شرایط جریان هوا و کیفیت اجرای درزها همگی در نتیجه نهایی مؤثر هستند.

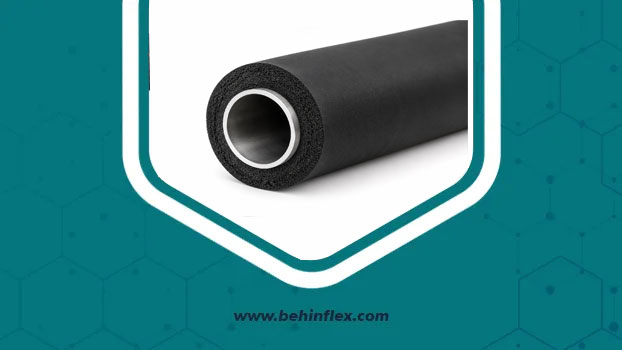

ضخامت عایق الاستومری چیست و چرا اهمیت دارد؟
عایق الاستومری یکی از عایق‌های حرارتی پرکاربرد در سیستم‌های سرمایش، تهویه مطبوع و خطوط آب سرد است. بسیاری از این عایق‌ها ساختار سلول‌بسته دارند و در صورت برخورداری از مشخصات مناسب و اجرای صحیح، انتقال حرارت و نفوذ بخار آب را محدود می‌کنند.

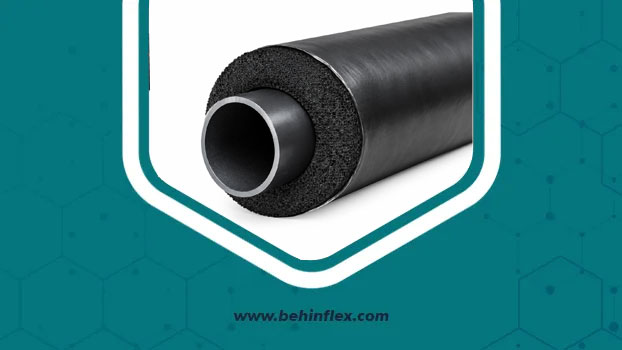

ضخامت عایق، فاصله بین سطح لوله یا کانال و سطح خارجی عایق است. افزایش این ضخامت معمولاً مقاومت حرارتی را افزایش می‌دهد و دمای سطح خارجی عایق را به دمای محیط نزدیک‌تر می‌کند؛ در نتیجه، احتمال رسیدن سطح به نقطه شبنم کاهش می‌یابد.
بااین‌حال، ضخامت بیشتر همیشه جایگزین طراحی صحیح نیست. اگر در محل اتصالات، بست‌ها، شیرآلات یا درزهای عایق مسیر نفوذ بخار وجود داشته باشد، رطوبت می‌تواند به سطح سرد برسد و حتی در نقاطی محدود تعریق ایجاد کند.
تفاوت عایق‌کاری حرارتی با کنترل تعریق
عایق‌کاری حرارتی با هدف کاهش انتقال گرما بین سیال و محیط انجام می‌شود. کنترل تعریق علاوه بر مقاومت حرارتی، به جلوگیری از تماس رطوبت هوا با سطوح سرد و حفظ دمای سطح خارجی عایق بالاتر از نقطه شبنم وابسته است.
به همین دلیل، برای لوله آب سرد در محیط مرطوب باید هم ضخامت مناسب انتخاب شود و هم پیوستگی لایه کنترل بخار حفظ شود. این دو عملکرد مکمل یکدیگر هستند و نباید تنها به مشخصه حرارتی عایق توجه کرد.
نقطه شبنم چیست و چه ارتباطی با تعریق لوله دارد؟
نقطه شبنم دمایی است که در فشار و مقدار بخار آب موجود در هوا، رسیدن هوا به شرایط اشباع را نشان می‌دهد. اگر سطحی با هوای مرطوب تماس داشته باشد و دمای آن به کمتر از نقطه شبنم برسد، امکان تشکیل میعان روی آن وجود دارد.
برای مثال، در محیطی با دمای ۳۰ درجه سانتی‌گراد و رطوبت نسبی ۷۰ درصد، نقطه شبنم تقریباً ۲۴ درجه سانتی‌گراد است. اگر سطح خارجی عایق لوله سرد به حدود ۲۲ درجه برسد، احتمال تشکیل قطرات آب وجود دارد؛ اما اگر دمای سطح با حاشیه اطمینان مناسب بالاتر از نقطه شبنم بماند، خطر تعریق سطحی کاهش می‌یابد.
چرا رطوبت نسبی در انتخاب ضخامت اهمیت دارد؟
با افزایش رطوبت نسبی در دمای ثابت، نقطه شبنم به دمای محیط نزدیک‌تر می‌شود. بنابراین، در یک موتورخانه مرطوب، فضای زیرزمین یا سقف کاذب با تهویه ضعیف، احتمال تعریق بیشتر از محیط خشک است.
در نتیجه، ضخامت مناسب برای دو لوله یکسان با دمای سیال مشابه ممکن است در دو محیط متفاوت یکسان نباشد. انتخاب عایق باید براساس شرایط واقعی یا شرایط طراحی محافظه‌کارانه پروژه انجام شود.
عوامل مؤثر بر انتخاب ضخامت عایق الاستومری
برای انتخاب ضخامت مناسب باید مجموعه‌ای از پارامترهای حرارتی و اجرایی بررسی شود. مهم‌ترین عوامل عبارت‌اند از:
- دمای سیال: هرچه دمای سیال سردتر باشد، احتمال پایین‌آمدن دمای سطح عایق افزایش می‌یابد.
- دمای محیط: اختلاف دمای بین محیط و سیال، بر جریان حرارت و دمای سطح خارجی اثر می‌گذارد.
- رطوبت نسبی: رطوبت بالاتر معمولاً نقطه شبنم را افزایش می‌دهد و کنترل تعریق را دشوارتر می‌کند.
- قطر لوله یا ابعاد کانال: هندسه سطح و مقاومت حرارتی عایق در محاسبه ضخامت مؤثر است.
- ضریب هدایت حرارتی: هرچه ضریب هدایت حرارتی عایق کمتر باشد، برای شرایط مشابه می‌توان مقاومت حرارتی بیشتری در ضخامت معین ایجاد کرد.
- سرعت جریان هوا: جریان هوای اطراف سطح خارجی، ضریب انتقال حرارت همرفتی را تغییر می‌دهد و بر محاسبات دمای سطح اثر دارد.
- کیفیت نصب: درز باز، عایق فشرده‌شده یا نقاط بدون پوشش می‌توانند عملکرد سیستم را تضعیف کنند.
همچنین باید مشخص شود لوله در فضای داخلی، فضای باز، محیط صنعتی یا داخل سقف کاذب نصب می‌شود. تابش خورشیدی، باران، باد، شرایط خوردگی و آسیب مکانیکی می‌توانند به الزامات تکمیلی برای محافظت از عایق نیاز داشته باشند.
جدول راهنمای اولیه انتخاب ضخامت عایق الاستومری
جدول زیر صرفاً یک راهنمای مقدماتی برای دسته‌بندی شرایط پروژه است، نه جدول قطعی ضخامت. اعداد نهایی باید با محاسبات حرارتی، مشخصات محصول و شرایط واقعی محیط تعیین شوند.
| شرایط پروژه | سطح ریسک تعریق | اقدام پیشنهادی |
|---|---|---|
| محیط نسبتاً خشک و دمای سیال نزدیک به دمای محیط | پایین‌تر | محاسبه نقطه شبنم و بررسی حداقل ضخامت موردنیاز |
| محیط گرم و مرطوب با لوله آب سرد | بالا | محاسبه دقیق ضخامت و کنترل پیوستگی بخاربند |
| کانال هوای سرد در سقف کاذب مرطوب | بالا | بررسی ابعاد کانال، شرایط سطح، درزها و پل‌های حرارتی |
| لوله سرد در فضای باز | وابسته به شرایط | محاسبه حرارتی همراه با بررسی باد، تابش و محافظت محیطی |
| محل عبور از بست، شیرآلات و اتصالات | موضعی و بالقوه بالا | طراحی جزئیات عایق‌کاری و حذف مسیرهای نفوذ بخار |
این جدول نشان می‌دهد که تعیین ضخامت صرفاً با عنوان‌هایی مانند «عایق ۹ میلی‌متری» یا «عایق ۱۹ میلی‌متری» قابل تعمیم به همه پروژه‌ها نیست. حتی در شرایط مشابه، مشخصات حرارتی محصولات مختلف می‌تواند متفاوت باشد.
روش مهندسی تعیین ضخامت عایق برای جلوگیری از تعریق
مرحله اول: تعیین شرایط طراحی
ابتدا دمای محیط، رطوبت نسبی، دمای سیال و ابعاد لوله یا کانال مشخص می‌شوند. بهتر است شرایط بحرانی بهره‌برداری نیز در نظر گرفته شود؛ برای مثال، زمانی که سیستم سرمایش فعال است و رطوبت محیط به بیشترین مقدار طراحی می‌رسد.
مرحله دوم: محاسبه نقطه شبنم
با استفاده از دمای محیط و رطوبت نسبی، نقطه شبنم محاسبه می‌شود. سپس یک حاشیه اطمینان متناسب با عدم قطعیت شرایط محیطی و الزامات پروژه در نظر گرفته می‌شود.
هدف طراحی این است که دمای سطح خارجی عایق از نقطه شبنم به‌علاوه حاشیه اطمینان بالاتر باشد. مقدار این حاشیه باید براساس روش طراحی و شرایط پروژه تعیین شود، نه با یک عدد ثابت برای تمام کاربردها.
مرحله سوم: کنترل دمای سطح خارجی
پس از انتخاب ضخامت اولیه، دمای سطح خارجی عایق با استفاده از مدل انتقال حرارت مناسب محاسبه می‌شود. اگر این دما در شرایط طراحی به نقطه شبنم نزدیک باشد یا از آن کمتر شود، باید ضخامت یا مشخصات سیستم عایق اصلاح شود.
در پروژه‌های حساس، استفاده از نرم‌افزارهای محاسبات حرارتی یا روش‌های طراحی استاندارد، به‌ویژه برای کانال‌های مستطیلی، هندسه‌های پیچیده و شرایط محیطی متغیر، دقت تصمیم‌گیری را افزایش می‌دهد.

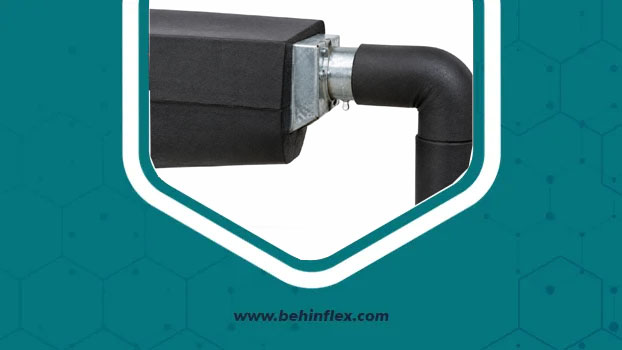

نفوذ بخار آب و نقش ساختار سلول‌بسته عایق الاستومری
هوای محیط حاوی بخار آب است و بخار آب می‌تواند تحت تأثیر اختلاف فشار جزئی از مسیرهای مختلف حرکت کند. در سیستم‌های سرمایشی، اگر بخار آب به سطحی سرد برسد، احتمال میعان وجود دارد.
عایق‌های الاستومری سلول‌بسته معمولاً برای محدودکردن انتقال حرارت و کاهش نفوذ بخار طراحی می‌شوند. بااین‌حال، عملکرد واقعی به مشخصات محصول، کیفیت ساخت، ضخامت، وضعیت اتصالات و پیوستگی لایه کنترل بخار وابسته است.
چرا درزبندی اهمیت دارد؟
حتی اگر بدنه اصلی عایق مقاومت مناسبی در برابر نفوذ بخار داشته باشد، درزهای باز می‌توانند مسیر ورود هوای مرطوب به سطح سرد ایجاد کنند. این مسئله در محل اتصال قطعات، زانوها، سه‌راهی‌ها، شیرآلات و انتهای عایق اهمیت ویژه‌ای دارد.
برای کنترل این خطر باید:
- درزهای طولی و عرضی مطابق دستورالعمل سازنده بسته شوند.
- از چسب و مواد درزبندی سازگار با عایق استفاده شود.
- اتصالات و قطعات شکل‌دار به‌صورت پیوسته عایق‌کاری شوند.
- از ایجاد حفره‌های خالی یا فشردگی نامناسب عایق جلوگیری شود.
- لایه کنترل بخار در محل عبور از اتصالات و تکیه‌گاه‌ها پیوسته باقی بماند.
پل حرارتی چیست و چگونه باعث تعریق موضعی می‌شود؟
پل حرارتی به بخشی از سیستم گفته می‌شود که نسبت به بخش‌های مجاور، مسیر انتقال حرارت آسان‌تری ایجاد می‌کند. در خطوط عایق‌کاری‌شده، این وضعیت می‌تواند در محل بست‌های فلزی، تکیه‌گاه‌ها، اتصالات یا بخش‌هایی که عایق نازک شده است رخ دهد.
اگر دمای سطح در این نقاط از نقطه شبنم پایین‌تر بیاید، ممکن است قطرات آب به‌صورت موضعی تشکیل شوند؛ حتی اگر سطح اصلی عایق خشک باشد.
روش‌های کنترل پل حرارتی
- استفاده از جزئیات مناسب عایق‌کاری در محل بست‌ها و تکیه‌گاه‌ها؛
- جلوگیری از قطع‌شدن لایه عایق در اتصالات و محل عبور از دیوار؛
- انتخاب اجزای پشتیبان متناسب با سیستم و بار مکانیکی؛
- پرهیز از فشرده‌کردن بیش از حد عایق در زیر بست‌ها؛
- بررسی دمای سطح در نقاط بحرانی هنگام راه‌اندازی سیستم.
در کانال‌های مستطیلی نیز گوشه‌ها، فلنج‌ها، اتصالات و نقاط اتصال به تجهیزات باید با دقت بررسی شوند. پوشش ظاهری مناسب، بدون پیوستگی حرارتی و بخاربندی صحیح، تضمین‌کننده عملکرد نیست.
راهنمای خرید ضخامت مناسب عایق الاستومری از بهین فلکس
برای انتخاب محصول، ابتدا مشخصات پروژه را آماده کنید: قطر لوله یا ابعاد کانال، دمای سیال، دمای محیط، رطوبت نسبی و محل نصب. این اطلاعات امکان بررسی دقیق‌تر ضخامت موردنیاز را فراهم می‌کنند.
در مرحله انتخاب، به موارد زیر توجه کنید:
- ضریب هدایت حرارتی اعلام‌شده در دمای مرجع مشخص؛
- مشخصات نفوذپذیری بخار آب یا مقاومت در برابر انتقال بخار، در صورت ارائه؛
- ضخامت‌های قابل عرضه و تناسب آن‌ها با شرایط طراحی؛
- سازگاری چسب و متعلقات با عایق؛
- الزامات نصب، محافظت سطحی و شرایط بهره‌برداری.
بهین فلکس (behinflex) به‌عنوان مرجع تخصصی عرضه عایق‌های الاستومری، می‌تواند نقطه شروعی برای بررسی محصولات و دریافت اطلاعات مرتبط با انتخاب باشد. برای مشاهده محصولات موجود، بررسی دسته‌بندی عایق‌های الاستومری و استعلام قیمت روز، به وب‌سایت behinflex.com مراجعه کنید.
هنگام درخواست مشاوره، صرفاً به ذکر عبارت «عایق برای لوله آب سرد» اکتفا نکنید. ارائه شرایط دمایی و رطوبتی، ابعاد خط و نوع کاربرد، به انتخاب فنی مناسب‌تر کمک می‌کند. همچنین ضخامت نهایی باید بر اساس شرایط پروژه و اطلاعات معتبر محصول تأیید شود.
جمع‌بندی
ضخامت عایق الاستومری برای جلوگیری از تعریق باید بر اساس نقطه شبنم محیط، دمای سیال، رطوبت نسبی، ابعاد لوله یا کانال و مشخصات حرارتی عایق تعیین شود. هیچ ضخامت واحدی برای همه ساختمان‌ها و شرایط بهره‌برداری مناسب نیست.
برای دستیابی به عملکرد پایدار، باید دمای سطح خارجی عایق در شرایط طراحی بالاتر از نقطه شبنم باقی بماند و در کنار آن، درزبندی بخاربند، عایق‌کاری اتصالات و کنترل پل‌های حرارتی به‌درستی اجرا شوند. انتخاب محصول بدون توجه به جزئیات نصب ممکن است حتی با ضخامت بالا نیز به تعریق موضعی منجر شود.
برای بررسی محصولات، دریافت اطلاعات فنی و استعلام قیمت، می‌توانید به وب‌سایت بهین فلکس به نشانی behinflex.com مراجعه کنید. انتخاب نهایی را بر پایه شرایط واقعی پروژه، داده‌های معتبر محصول و محاسبات مهندسی انجام دهید.
سوالات متداول
۱. چه ضخامتی از عایق الاستومری برای جلوگیری از تعریق مناسب است؟
ضخامت مناسب به دمای سیال، دمای محیط، رطوبت نسبی، قطر لوله و ضریب هدایت حرارتی عایق بستگی دارد. برای تعیین مقدار دقیق، باید نقطه شبنم محاسبه و دمای سطح خارجی عایق کنترل شود.
۲. آیا عایق الاستومری ۹ میلی‌متری برای لوله آب سرد کافی است؟
نه در همه شرایط. این ضخامت ممکن است در برخی محیط‌ها مناسب باشد، اما در محیط گرم و مرطوب یا برای سیال بسیار سرد احتمال دارد کافی نباشد. تصمیم نهایی به محاسبات و مشخصات محصول وابسته است.
۳. چرا لوله عایق‌کاری‌شده همچنان تعریق می‌کند؟
دلایل متداول شامل ضخامت ناکافی، درز باز، آسیب عایق، نفوذ بخار آب، فشردگی موضعی و وجود پل حرارتی در بست‌ها و اتصالات است. باید دمای سطح و پیوستگی عایق در نقاط بحرانی بررسی شود.
۴. آیا عایق الاستومری بدون درزبندی هم از تعریق جلوگیری می‌کند؟
پیوستگی درزبندی اهمیت اساسی دارد. بازماندن درزها می‌تواند به ورود هوای مرطوب به سطح سرد منجر شود؛ بنابراین، بدنه عایق و اتصالات باید مطابق دستورالعمل سازنده اجرا شوند.
۵. تفاوت ضخامت عایق لوله و کانال چیست؟
هندسه، سطح تبادل حرارت و شرایط جریان هوا در لوله و کانال متفاوت است. به همین دلیل، ضخامت موردنیاز باید برای هر کاربرد جداگانه محاسبه شود و نمی‌توان ضخامت مناسب لوله را مستقیماً برای کانال به کار برد.
