علائم خرابی کلکتور گرمایش از کف
علائم خرابی کلکتور گرمایش از کف

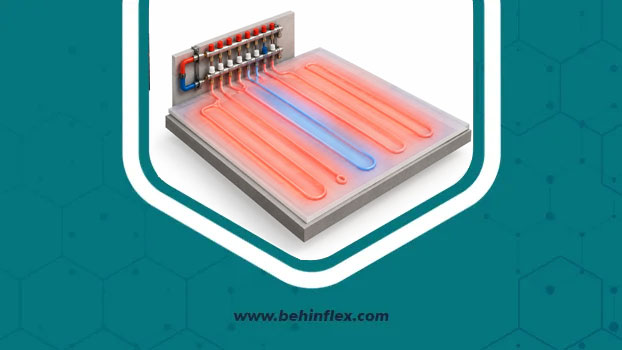

کلکتور یکی از مهم‌ترین اجزای سیستم گرمایش از کف است و وظیفه توزیع و کنترل جریان آب گرم در مدارهای مختلف را بر عهده دارد. هر مدار کف به کلکتور متصل است و اجزایی مانند شیرهای قطع‌و‌وصل، فلومتر، شیر بالانس، اکچویتور، هواگیر و نقاط پر و تخلیه، بسته به نوع کلکتور، در کنترل عملکرد سیستم نقش دارند.
به همین دلیل، خرابی کلکتور می‌تواند خود را به شکل‌های مختلفی نشان دهد؛ از گرم نشدن یک اتاق یا کاهش دبی یک لوپ گرفته تا نشتی، اختلاف دمای غیرعادی، بسته ماندن یک مدار یا اختلال در کنترل زون‌ها. البته هر مشکل گرمایش از کف الزاماً به معنی خرابی خود کلکتور نیست و باید سیستم به‌صورت مرحله‌ای بررسی شود.
کلکتور گرمایش از کف چیست و چه وظیفه‌ای دارد؟

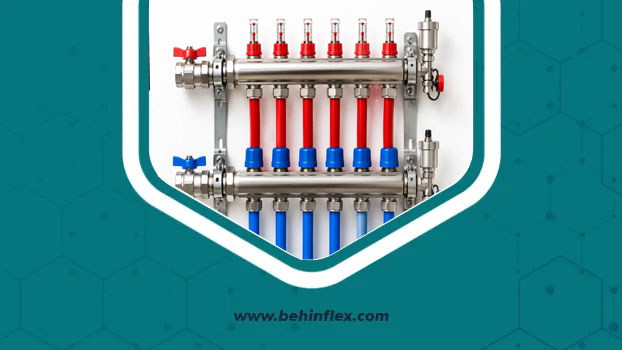

کلکتور یا Manifold در واقع مرکز توزیع سیستم گرمایش از کف است. آب گرم ورودی از منبع حرارت به کلکتور می‌رسد و از آنجا بین لوپ‌های مختلف کف توزیع می‌شود. آب برگشتی نیز از مدارها به بخش برگشت کلکتور منتقل می‌شود.
در یک مجموعه استاندارد، کلکتور می‌تواند شامل فلومتر، شیرهای بالانس، شیرهای قطع، هواگیر، شیر پرکن و تخلیه و محل نصب اکچویتور باشد. برخی مدل‌ها نیز به گروه پمپاژ و شیر میکس مجهز می‌شوند.
فلومتر وظیفه نمایش دبی هر مدار را دارد و شیرهای بالانس برای تنظیم جریان استفاده می‌شوند. در سیستم‌های دارای کنترل اتاقی نیز اکچویتور با فرمان ترموستات، باز و بسته شدن مسیر مدار را کنترل می‌کند.
بنابراین وقتی علائمی مانند سرد بودن یک اتاق، جریان صفر یا نشتی مشاهده می‌شود، کلکتور یکی از اولین نقاطی است که باید بررسی شود.
مهم‌ترین علائم خرابی کلکتور گرمایش از کف
۱. نشتی آب از بدنه یا اتصالات کلکتور
یکی از واضح‌ترین علائم خرابی کلکتور، مشاهده رطوبت یا قطرات آب در اطراف بدنه، اتصالات اصلی یا محل اتصال لوله‌های مدارهاست.
نشتی ممکن است از خود بدنه، اورینگ، واشر، اتصال Eurocone، شیر تخلیه یا محل اتصال کلکتور به مدار ایجاد شود. شدت نشتی نیز می‌تواند از یک نم‌زدگی جزئی تا خروج مداوم آب متفاوت باشد.
اگر فشار سیستم مرتباً کاهش پیدا می‌کند و هم‌زمان اطراف کلکتور رطوبت مشاهده می‌شود، بررسی نشتی باید در اولویت قرار گیرد. در این شرایط بهتر است قبل از باز کردن اتصالات، مدار مربوطه و وضعیت شیرهای قطع مشخص شود.
۲. صفر شدن یا کاهش غیرعادی دبی در یک مدار
فلومتر یکی از مهم‌ترین ابزارهای تشخیص وضعیت مدارهای گرمایش از کف است. این قطعه میزان جریان عبوری از هر لوپ را نشان می‌دهد و در بسیاری از کلکتورها روی خط رفت قرار دارد.
اگر یک فلومتر عدد صفر نشان دهد اما مدارهای دیگر جریان داشته باشند، احتمال وجود مشکل موضعی مطرح می‌شود. بسته بودن شیر، خرابی اکچویتور، هواگرفتگی، گرفتگی مدار یا تنظیم نامناسب شیر بالانس از مواردی هستند که باید بررسی شوند.
نکته مهم این است که «دبی صفر» به‌تنهایی اثبات خرابی بدنه کلکتور نیست. برای تشخیص دقیق باید وضعیت تمام اجزای همان مدار بررسی شود.
۳. گرم نشدن یک یا چند مدار
اگر یک اتاق یا ناحیه مشخص سرد است ولی سایر زون‌ها گرم هستند، ممکن است جریان مدار مربوط به آن ناحیه برقرار نباشد.
در این حالت ابتدا باید بررسی کرد که ترموستات فرمان گرمایش صادر می‌کند یا خیر. سپس اکچویتور، شیر مدار و فلومتر بررسی می‌شوند. در راهنمای فنی Uponor نیز برای تفکیک مشکل سیستم گرمایش از مشکل کنترل، بررسی گرم شدن لوله رفت مدار پس از آزاد کردن اکچویتور به‌عنوان یک روش تشخیصی برای نصاب مطرح شده است.
اگر لوله رفت کلکتور گرم است ولی یک مدار جریان مناسبی ندارد، احتمال مشکل در همان مدار یا اجزای کنترلی آن بیشتر می‌شود.
۴. گیرکردن شیرهای کلکتور
شیرهای کلکتور ممکن است در اثر رسوب، خوردگی، آلودگی یا استفاده طولانی‌مدت دچار عملکرد نامناسب شوند.
گاهی شیر از نظر ظاهری در وضعیت باز قرار دارد اما مکانیزم داخلی آن حرکت کامل ندارد. در این شرایط ممکن است فلومتر جریان بسیار کمی نشان دهد و کف مربوط به همان مدار به اندازه کافی گرم نشود.
در سیستم‌هایی که اکچویتور روی شیر نصب شده، باید عملکرد اکچویتور و پین شیر نیز بررسی شود. اکچویتورهای حرارتی برای باز و بسته کردن مدار بر اساس فرمان کنترل سیستم استفاده می‌شوند.
۵. خرابی یا عملکرد نادرست فلومتر
فلومتر ممکن است به دلایلی مانند آلودگی، رسوب یا گیرکردن مکانیزم داخلی، نمایش نادرست داشته باشد.
گاهی نیز تصور می‌شود هر تغییری در وضعیت فلومتر باید برای تنظیم دبی انجام شود؛ در حالی که در برخی سیستم‌ها تنظیم جریان از طریق شیر بالانس انجام می‌شود و فلومتر صرفاً برای مشاهده دبی به کار می‌رود. دستورالعمل REHAU نیز تأکید می‌کند که بالانس مدارها باید با شیرهای مربوطه و بر اساس دبی طراحی انجام شود، نه با استفاده نادرست از مکانیزم قطع فلومتر.
بنابراین اگر عدد فلومتر غیرعادی است، قبل از تعویض آن باید مشخص شود مشکل از خود فلومتر است یا از جریان واقعی مدار.
جدول تشخیص علائم خرابی کلکتور
| علامت | علت‌های محتمل | اولویت بررسی |
|---|---|---|
| نشتی اطراف کلکتور | واشر، اتصال، شیر یا بدنه | اتصالات و محل نشتی |
| دبی صفر یک مدار | شیر بسته، اکچویتور، هوا یا گرفتگی | فلومتر و شیر همان مدار |
| سرد بودن یک اتاق | کنترل زون یا مدار | ترموستات، اکچویتور و دبی |
| سرد بودن همه مدارها | پمپ یا منبع حرارت | دمای ورودی و گردش آب |
| نوسان دبی | هوا، تنظیم یا مشکل جریان | هواگیری و بالانس |
| فلومتر گیرکرده | رسوب یا خرابی مکانیکی | وضعیت فلومتر |
| فشار رو به کاهش | نشتی | کلکتور و مدارها |
| یک مدار بیش از حد گرم | بالانس نامناسب | شیر بالانس و دبی |
چگونه خرابی کلکتور را از خرابی پمپ تشخیص دهیم؟
یکی از اشتباهات رایج این است که هر مشکل در گرمایش از کف به کلکتور نسبت داده شود. در حالی که کلکتور تنها یکی از اجزای زنجیره انتقال حرارت است.
اگر آب گرم اصلاً به کلکتور نمی‌رسد، بررسی کلکتور به‌تنهایی منطقی نیست. منبع گرمایش، پمپ گردش، شیرهای اصلی، گروه میکس و مسیر لوله‌کشی باید بررسی شوند.
در مقابل، اگر کلکتور آب گرم دریافت می‌کند و برخی مدارها جریان دارند اما یک مدار مشخص دچار کاهش یا قطع جریان است، احتمال مشکل در شیر، اکچویتور، فلومتر، بالانس یا خود مدار بیشتر است. این تفکیک در دستورالعمل‌های فنی سیستم‌های کنترل گرمایش از کف نیز مورد توجه قرار گرفته است.
عیب‌یابی مرحله‌به‌مرحله کلکتور گرمایش از کف
مرحله اول: وضعیت دمای کلکتور را بررسی کنید
ابتدا مشخص کنید آیا آب گرم از سمت منبع حرارت به کلکتور می‌رسد یا خیر.
اگر لوله ورودی سرد است، نباید بلافاصله کلکتور را معیوب دانست. مشکل می‌تواند در پکیج، دیگ، پمپ، شیر میکس یا کنترل سیستم باشد.
مرحله دوم: مدار مشکل‌دار را پیدا کنید
اگر فقط یک قسمت از کف گرم نیست، مدار مربوط به آن ناحیه را از روی برچسب‌های کلکتور یا نقشه لوله‌کشی شناسایی کنید.
وجود برچسب برای مشخص کردن شماره مدار و اتاق مربوطه، در راهنماهای نصب کلکتور نیز توصیه شده است.
مرحله سوم: فلومتر را بررسی کنید
عدد فلومتر مدار موردنظر را با سایر مدارها مقایسه کنید.
اگر یک مدار دبی بسیار پایین یا صفر دارد، بررسی شیر بالانس، اکچویتور، هواگرفتگی و احتمال گرفتگی در اولویت قرار می‌گیرد. توجه داشته باشید که دبی همه مدارها الزاماً نباید یکسان باشد؛ مقدار جریان بر اساس طول مدار و نیاز حرارتی تعیین می‌شود.
مرحله چهارم: اکچویتور را بررسی کنید
اگر سیستم کنترل اتاقی دارد، افزایش دمای تنظیمی ترموستات باید باعث ارسال فرمان گرمایش شود. سپس باید وضعیت اکچویتور مربوط به همان مدار بررسی شود.
در برخی مدل‌ها نشانگر روی اکچویتور وضعیت باز یا بسته بودن را نمایش می‌دهد.
اگر ترموستات فرمان می‌دهد اما اکچویتور واکنش ندارد، ایراد ممکن است الکتریکی یا مکانیکی باشد و الزاماً مربوط به خود کلکتور نیست.
مرحله پنجم: بالانس مدارها را کنترل کنید
بالانس هیدرولیکی باعث می‌شود هر مدار متناسب با نیاز طراحی خود جریان دریافت کند. هدف این نیست که همه فلومترها عدد یکسان نشان دهند.
اگر جریان یک مدار بیش از حد زیاد و جریان مدار دیگری بسیار کم باشد، ممکن است توزیع حرارت نامتوازن شود. راهنمای REHAU نیز تأکید می‌کند که مقدار جریان باید بر اساس نیاز هر مدار تنظیم شود و مساوی بودن جریان همه لوپ‌ها هدف بالانس نیست.
آیا رسوب باعث خرابی کلکتور می‌شود؟
رسوب و آلودگی آب می‌توانند روی عملکرد برخی اجزای سیستم تأثیر بگذارند. فلومترها و شیرها به‌خصوص در صورت وجود ذرات معلق یا کیفیت نامناسب سیال ممکن است دچار اختلال شوند.
با این حال، هر کاهش دبی را نباید مستقیماً به رسوب نسبت داد. هواگرفتگی، تنظیم نادرست شیر، عملکرد اکچویتور و شرایط پمپ نیز می‌توانند علائم مشابه ایجاد کنند.
به همین دلیل، قبل از شست‌وشوی مدار یا تعویض قطعه، باید علت کاهش جریان مشخص شود.
چه زمانی کلکتور واقعاً نیاز به تعویض دارد؟
تعویض کامل کلکتور همیشه اولین راهکار نیست. بسیاری از مشکلات به یک قطعه جانبی مانند فلومتر، شیر، اکچویتور، واشر یا اتصال مربوط می‌شوند و ممکن است با تعویض همان قطعه رفع شوند.
تعویض کلکتور زمانی منطقی‌تر می‌شود که بدنه دچار آسیب جدی، خوردگی گسترده، ترک، نشتی غیرقابل‌رفع یا خرابی ساختاری شده باشد.
همچنین اگر کلکتور قدیمی با نیازهای سیستم جدید سازگار نیست یا ظرفیت و تعداد مدارهای آن پاسخگوی طراحی فعلی نیست، تعویض مجموعه می‌تواند گزینه مناسب‌تری باشد.
اشتباهات رایج در عیب‌یابی کلکتور
برای جلوگیری از آسیب بیشتر، از این اقدامات بدون تشخیص دقیق خودداری کنید:
- تغییر هم‌زمان تنظیم همه شیرهای بالانس
- باز کردن اتصالات تحت فشار
- تعویض کلکتور بدون شناسایی علت اصلی
- افزایش بی‌دلیل دمای آب برای جبران کمبود جریان
- دستکاری سیم‌کشی اکچویتورها بدون شناخت مدار کنترل
- استفاده از فلومتر به‌عنوان شیر بالانس، برخلاف دستورالعمل سازنده
- هواگیری یا تخلیه کامل سیستم بدون روش صحیح پرکردن و Purge
- سوراخ‌کاری کف بدون مشخص بودن مسیر لوله‌های گرمایش
این اقدامات ممکن است مشکل را پیچیده‌تر کنند و تشخیص عیب اصلی را دشوار سازند.
چه زمانی باید از متخصص کمک گرفت؟
اگر نشتی فعال وجود دارد، فشار سیستم مرتب افت می‌کند، یک مدار با وجود تنظیمات صحیح هیچ دبی ندارد یا پمپ و گروه میکس رفتار غیرعادی دارند، بهتر است عیب‌یابی توسط تکنسین متخصص انجام شود.
همچنین تعمیر اجزای تحت فشار یا تغییرات اساسی در کلکتور بدون ابزار و دانش کافی می‌تواند باعث آسیب به سیستم شود.
برای عیب‌یابی حرفه‌ای، تکنسین معمولاً دمای رفت و برگشت، فشار، دبی مدارها، وضعیت شیرها، عملکرد اکچویتورها و شرایط پمپ را به‌صورت یکپارچه بررسی می‌کند.
راهنمای خرید و انتخاب تجهیزات مرتبط با گرمایش از کف
اگر هدف شما تعمیر یا بازسازی سیستم گرمایش از کف است، انتخاب تجهیزات باید با ساختار موجود هماهنگ باشد. تعداد مدارها، قطر لوله‌ها، نوع اتصال، محدوده دبی، جنس کلکتور و امکان نصب فلومتر یا اکچویتور از مشخصات مهم هستند.
اگر هم‌زمان قصد بهبود عایق‌کاری ساختمان یا کاهش اتلاف انرژی را دارید، انتخاب عایق حرارتی مناسب باید متناسب با محل نصب و شرایط پروژه انجام شود. عایق مناسب می‌تواند در کاهش انتقال ناخواسته حرارت و بهبود عملکرد کلی پوسته ساختمان مؤثر باشد.
برای بررسی محصولات عایق الاستومریک و دریافت اطلاعات فنی، می‌توانید به بهین فلکس (behinflex) مراجعه کنید. پیش از خرید، مشخصات پروژه و محل استفاده را اعلام کنید تا محصول بر اساس کاربرد موردنظر بررسی شود.
برای مشاهده محصولات و قیمت‌ها، بخش فروشگاه behinflex.com گزینه مناسبی برای شروع بررسی است. همچنین برای پروژه‌های ساختمانی یا خرید عمده، استعلام قیمت و دریافت مشاوره تخصصی پیش از سفارش می‌تواند به انتخاب دقیق‌تر کمک کند.
چک‌لیست سریع تشخیص خرابی کلکتور
قبل از نتیجه‌گیری درباره خرابی کلکتور، موارد زیر را بررسی کنید:
-
آیا آب گرم به کلکتور می‌رسد؟
-
آیا فشار سیستم پایدار است؟
-
آیا نشتی در بدنه یا اتصالات وجود دارد؟
-
آیا فلومتر مدار مشکل‌دار جریان نشان می‌دهد؟
-
آیا شیر همان مدار باز است؟
-
آیا اکچویتور فرمان می‌گیرد؟
-
آیا پین یا مکانیزم شیر گیر نکرده است؟
-
آیا احتمال هواگرفتگی وجود دارد؟
-
آیا مدارهای دیگر جریان طبیعی دارند؟
-
آیا بالانس مدارها بر اساس طراحی انجام شده است؟
-
آیا پمپ و گروه میکس درست کار می‌کنند؟
-
آیا مشکل از کنترلر یا ترموستات نیست؟
جمع‌بندی
خرابی کلکتور گرمایش از کف معمولاً با نشانه‌هایی مانند نشتی، قطع یا کاهش دبی، گیرکردن شیر، اختلال فلومتر، مشکل اکچویتور یا توزیع نامتوازن جریان خود را نشان می‌دهد. اما تشخیص دقیق نیازمند تفکیک خرابی خود کلکتور از مشکلات پمپ، منبع حرارت، کنترلر، هواگرفتگی و مدارهای لوله‌کشی است.
بهترین روش این است که ابتدا وضعیت آب ورودی، سپس مدار مشکل‌دار، فلومتر، شیر، اکچویتور و در نهایت بالانس سیستم بررسی شود. تنها در صورت اثبات آسیب ساختاری یا غیرقابل‌رفع بودن مشکل، تعویض کامل کلکتور مطرح می‌شود.
اگر در کنار تعمیر سیستم گرمایش از کف به دنبال راهکارهای تخصصی عایق‌کاری هستید، بهین فلکس (behinflex) می‌تواند مرجع مناسبی برای بررسی عایق‌های الاستومریک و دریافت مشاوره باشد. برای مشاهده محصولات، بررسی گزینه‌های مرتبط و استعلام قیمت به فروشگاه behinflex.com مراجعه کنید.
سوالات متداول
۱. مهم‌ترین علامت خرابی کلکتور گرمایش از کف چیست؟
نشتی، قطع جریان یک مدار، دبی غیرعادی، گیرکردن شیرها و توزیع نامتوازن آب گرم از مهم‌ترین علائم هستند. البته هرکدام باید از نظر علت اصلی بررسی شوند.
۲. چرا یک مدار کلکتور گرم نمی‌شود؟
بسته بودن شیر، خرابی اکچویتور، هواگرفتگی، گرفتگی مدار یا دبی ناکافی از علت‌های محتمل هستند. اگر سایر مدارها طبیعی‌اند، ابتدا همان مدار بررسی شود.
۳. آیا صفر بودن فلومتر به معنی خراب بودن کلکتور است؟
خیر. صفر بودن فلومتر می‌تواند ناشی از بسته بودن شیر، اکچویتور، هواگرفتگی یا گرفتگی مدار باشد. ابتدا باید مسیر جریان عیب‌یابی شود.
۴. آیا خرابی پمپ با خرابی کلکتور اشتباه گرفته می‌شود؟
بله. اگر آب گرم به کلکتور نمی‌رسد یا چندین مدار هم‌زمان دچار مشکل شده‌اند، پمپ و منبع حرارت باید پیش از تعویض کلکتور بررسی شوند.
۵. چه زمانی باید کلکتور را تعویض کرد؟
وقتی بدنه کلکتور دچار ترک، خوردگی شدید، آسیب ساختاری یا نشتی غیرقابل‌رفع باشد یا کلکتور موجود از نظر ظرفیت و مشخصات با سیستم سازگار نباشد، تعویض می‌تواند مطرح شود.
