نصب سیفون در فضاهای محدود

راهنمای اصولی انتخاب، اجرا و جلوگیری از نشتی

نصب سیفون یکی از مراحل مهم اجرای لوله‌کشی فاضلاب در آشپزخانه، سرویس بهداشتی و فضاهای تأسیساتی است. سیفون علاوه بر هدایت آب مصرف‌شده به شبکه فاضلاب، با نگه‌داشتن مقداری آب در بخش خمیده خود، مانعی در برابر ورود بوی نامطبوع فاضلاب به محیط ایجاد می‌کند. اگر این قطعه در فضای محدود زیر سینک، پشت روشویی یا داخل کابینت به‌درستی انتخاب و نصب نشود، ممکن است با مشکلاتی مانند نشتی، تخلیه کند، دشواری تعمیرات و از بین رفتن آب‌بند مواجه شوید.

در فضاهای کوچک، انتخاب سیفون صرفاً بر اساس ابعاد ظاهری کافی نیست. نوع خروجی فاضلاب، فاصله اتصالات، فضای لازم برای باز کردن قطعات، قطر لوله و امکان ایجاد شیب مناسب نیز باید بررسی شوند. هدف این راهنما، ارائه روشی کاربردی برای انتخاب و نصب سیفون در محیط‌های محدود، همراه با نکات فنی و اشتباهات رایج اجرایی است.

سیفون چیست و چه نقشی در سیستم فاضلاب دارد؟

سیفون قطعه‌ای از شبکه تخلیه فاضلاب است که در مسیر خروجی سینک، روشویی یا برخی تجهیزات بهداشتی نصب می‌شود. طراحی خمیده آن باعث می‌شود مقداری آب پس از تخلیه در داخل قطعه باقی بماند. این آب که به آن آب‌بند یا سد آبی گفته می‌شود، مسیر مستقیم ورود گازها و بوی فاضلاب به فضای داخلی را مسدود می‌کند.

سیفون علاوه بر ایجاد آب‌بند، می‌تواند محل تجمع مو، ذرات جامد و چربی باشد؛ به همین دلیل امکان دسترسی و نظافت آن اهمیت دارد. انتخاب سیفون نامناسب یا نصب غیراصولی ممکن است باعث نشتی از اتصالات، تخلیه نامطلوب یا کاهش کارایی آب‌بند شود.



تفاوت سیفون با لوله تخلیه

لوله تخلیه، آب مصرف‌شده را به سمت شبکه فاضلاب هدایت می‌کند؛ اما سیفون با ساختار ویژه خود، علاوه بر انتقال پساب، وظیفه ایجاد سد آبی را نیز بر عهده دارد. بنابراین حذف سیفون یا جایگزین کردن آن با یک اتصال ساده، بدون طراحی مجاز و راهکار فنی مناسب، می‌تواند موجب ورود بو و گازهای فاضلاب به ساختمان شود.

انواع سیفون مناسب برای فضاهای محدود

انتخاب مدل مناسب باید بر اساس نوع وسیله بهداشتی، هندسه محل نصب و مشخصات خروجی فاضلاب انجام شود. همه سیفون‌های کم‌حجم برای تمام موقعیت‌ها مناسب نیستند و کوتاه‌تر بودن قطعه لزوماً به معنای عملکرد بهتر آن نیست.

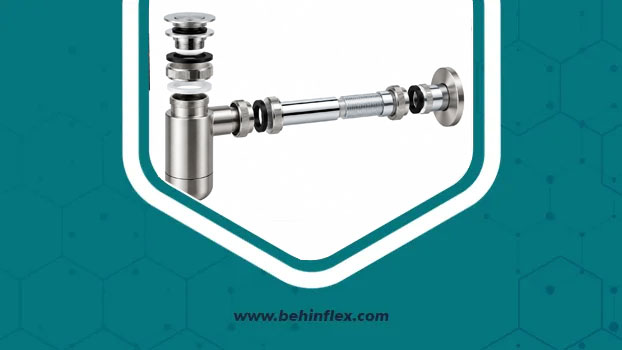

۱. سیفون بطری‌شکل

سیفون بطری‌شکل معمولاً بدنه‌ای عمودی و نسبتاً جمع‌وجور دارد و در بعضی روشویی‌ها و فضاهایی که محدودیت عمق وجود دارد کاربرد پیدا می‌کند. برخی مدل‌ها امکان باز کردن بخش پایینی برای نظافت را فراهم می‌کنند.

بااین‌حال، فضای داخلی، قطر مسیر و دستورالعمل سازنده باید بررسی شوند. این مدل در هر نوع سینک یا شرایطی جایگزین مناسبی برای سایر طرح‌ها نیست و باید با مقررات محلی لوله‌کشی سازگار باشد.

۲. سیفون لوله‌ای P یا U

سیفون‌های دارای خم لوله‌ای در بسیاری از کاربردهای لوله‌کشی بهداشتی استفاده می‌شوند. شکل خمیده آن‌ها آب‌بند لازم را ایجاد می‌کند و در صورت انتخاب صحیح، امکان اتصال به مسیر تخلیه را فراهم می‌سازد.

در فضای محدود، باید فاصله عمودی زیر خروجی، موقعیت دهانه فاضلاب و شعاع خم لوله را در نظر گرفت. خم‌های فشرده یا تغییرات ناگهانی و غیراصولی در مسیر ممکن است دسترسی تعمیراتی و عملکرد تخلیه را مختل کنند.

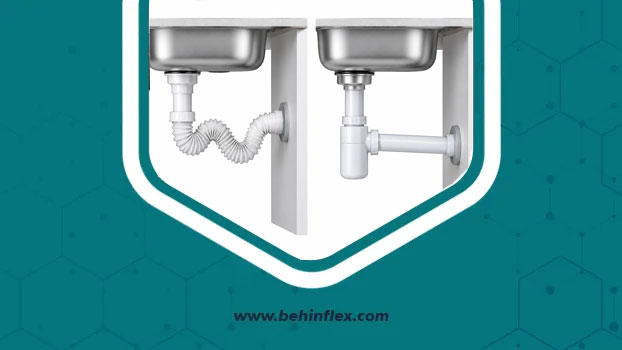

۳. سیفون انعطاف‌پذیر

سیفون‌های انعطاف‌پذیر یا خرطومی به دلیل امکان تغییر شکل، گاهی برای عبور از موانع و نصب در کابینت‌های کوچک انتخاب می‌شوند. بااین‌حال، چین‌خوردگی، افتادگی و ایجاد نقاط تجمع رسوب می‌تواند نگهداری آن‌ها را دشوار کند.

استفاده از این محصولات باید مطابق دستورالعمل سازنده و ضوابط اجرایی محل باشد. اگر امکان نصب سیفون صلب با مسیر مناسب وجود دارد، بهتر است گزینه‌ها از نظر دوام، نظافت و احتمال گرفتگی مقایسه شوند.

۴. سیفون کم‌جا یا طراحی‌شده برای کابینت

برخی مدل‌ها برای کاهش اشغال فضای زیر سینک طراحی شده‌اند و می‌توانند فضای بیشتری برای سطل زباله، کشو یا تجهیزات ذخیره‌سازی فراهم کنند. در زمان خرید، فقط به عنوان «کم‌جا» توجه نکنید؛ ابعاد واقعی، محل اتصالات، قابلیت باز شدن و سازگاری با خروجی فاضلاب را بررسی کنید.

در مدل‌های خاص، جابه‌جایی مسیر خروجی ممکن است به قطعات تکمیلی نیاز داشته باشد. استفاده از تبدیل‌های متعدد برای سازگار کردن یک مدل نامتناسب، معمولاً راهکار مطلوبی نیست.

پیش از نصب سیفون چه اندازه‌گیری‌هایی لازم است؟

در فضاهای محدود، اندازه‌گیری دقیق پیش از خرید اهمیت زیادی دارد؛ زیرا خطای کوچک می‌تواند اتصال را ناممکن کند یا باعث شود سیفون به بدنه کابینت برخورد کند.

اندازه‌گیری خروجی وسیله بهداشتی

ابتدا قطر و نوع اتصال خروجی سینک یا روشویی را بررسی کنید. سپس فاصله عمودی خروجی تا کف کابینت و فاصله افقی آن تا دهانه لوله فاضلاب را اندازه بگیرید.

محل قرارگیری کشوها، طبقات، دیواره کابینت و تجهیزات مجاور را نیز در نظر بگیرید. بهتر است فضای لازم برای باز کردن مهره‌ها و خارج کردن قطعه پایینی سیفون را از همان ابتدا مشخص کنید.

بررسی موقعیت لوله فاضلاب دیوار

دهانه لوله فاضلاب ممکن است دقیقاً در راستای خروجی سینک قرار نداشته باشد. اختلاف ارتفاع یا فاصله افقی باید با استفاده از آرایش مناسب سیفون و لوله تخلیه جبران شود؛ نه با کشیدن اجباری قطعات یا ایجاد خم‌های نامناسب.

اگر موقعیت لوله دیوار باعث می‌شود مسیر تخلیه بدون شیب مناسب اجرا نشود، پیش از نصب نهایی باید درباره اصلاح مسیر یا انتخاب مدل دیگری تصمیم گرفت.

بررسی قطر و سازگاری اتصالات

قطر اسمی قطعات، نوع رزوه یا اتصال، ابعاد واشرها و سازگاری مواد سازنده باید با یکدیگر هماهنگ باشند. در صورت نیاز به تبدیل، از قطعه استاندارد و سازگار استفاده کنید و از ترکیب اتصالاتی که برای اتصال مستقیم طراحی نشده‌اند بپرهیزید.

مراحل نصب سیفون در فضای محدود

نصب سیفون باید با توجه به دستورالعمل سازنده و شرایط واقعی محل انجام شود. مراحل زیر یک راهنمای عمومی برای سیفون‌های متداول زیر سینک و روشویی است؛ جزئیات اتصال در مدل‌های مختلف ممکن است متفاوت باشد.

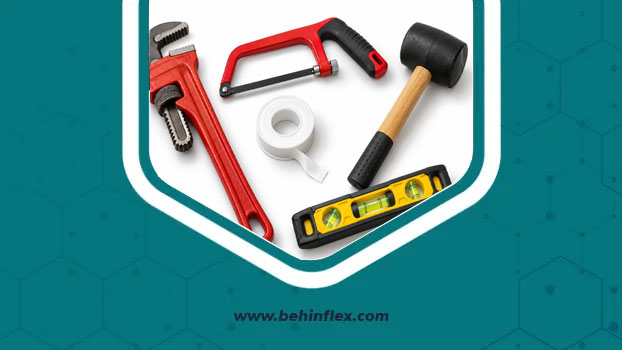

مرحله اول: آماده‌سازی محل نصب

ابتدا وسایل داخل کابینت را خارج کنید و فضای کار را خشک و تمیز نگه دارید. یک ظرف کم‌عمق و دستمال در دسترس قرار دهید تا آب باقی‌مانده در لوله یا سیفون روی کف کابینت نریزد.

پیش از باز کردن قطعات قدیمی، وضعیت اتصالات و مسیر لوله را بررسی کنید. اگر آثار خوردگی، ترک، تغییر شکل یا نشتی گسترده مشاهده می‌شود، ممکن است تعویض بخش‌های آسیب‌دیده ضروری باشد.

مرحله دوم: مونتاژ اولیه بدون سفت کردن نهایی

قطعات سیفون را مطابق نقشه سازنده کنار هم قرار دهید و طول لوله‌های رابط را بررسی کنید. در مدل‌های قابل تنظیم، بخش‌های متحرک باید در محدوده مجاز حرکت کنند و برای رسیدن به محل اتصال تحت فشار قرار نگیرند.

در این مرحله، اتصالات را ابتدا به‌صورت اولیه ببندید تا امکان اصلاح موقعیت وجود داشته باشد. سفت کردن نهایی پیش از تنظیم کامل مسیر ممکن است باعث قرارگیری نادرست واشرها یا ایجاد تنش در اتصال‌ها شود.

مرحله سوم: نصب آب‌بندها و واشرها

واشرها وظیفه آب‌بندی محل اتصال قطعات را بر عهده دارند. جهت قرارگیری واشر مخروطی یا تخت باید مطابق طراحی همان اتصال باشد؛ زیرا نصب وارونه یا جابه‌جایی واشر ممکن است باعث نشتی شود.

پیش از بستن مهره‌ها، سطح تماس را از آلودگی و ذرات باقی‌مانده پاک کنید. از نوار تفلون یا چسب آب‌بندی فقط در اتصالاتی استفاده کنید که سازنده برای آن‌ها چنین موادی را مجاز دانسته است. افزودن مواد آب‌بندی نامناسب به اتصال‌های دارای واشر می‌تواند مانع نشستن صحیح قطعات شود.

مرحله چهارم: اتصال سیفون به خروجی سینک یا روشویی

سیفون را به خروجی وسیله بهداشتی متصل کنید و مطمئن شوید قطعه در راستای مناسب قرار دارد. اتصال نباید با نیروی زیاد یا پیچاندن اجباری لوله انجام شود.

اگر خروجی سینک فلزی، پلاستیکی یا دارای مجموعه تخلیه اختصاصی است، سازگاری اجزای اتصال را بررسی کنید. در صورت وجود فاصله نامناسب، از قطعه رابط استاندارد استفاده کنید؛ کوتاه کردن یا تغییر شکل قطعه به روش غیراصولی توصیه نمی‌شود.

مرحله پنجم: اتصال به لوله فاضلاب

پس از تنظیم محل سیفون، خروجی آن را به مسیر فاضلاب متصل کنید. مسیر تخلیه باید بدون افتادگی، پیچ‌خوردگی و شیب معکوس باشد و اتصالات نیز در وضعیت طبیعی خود قرار بگیرند.

در لوله‌های افقی، شیب لازم باید بر اساس قطر لوله، مقررات محلی و دستورالعمل طراحی تعیین شود. یک عدد ثابت برای تمام سیستم‌ها قابل توصیه نیست. همچنین نباید برای هم‌راستا کردن اتصالات، لوله‌ها را با فشار به سمت یکدیگر کشید.

مرحله ششم: سفت کردن اتصالات و کنترل موقعیت

پس از اطمینان از درست قرار گرفتن قطعات، اتصالات را مطابق دستورالعمل سازنده محکم کنید. سفت کردن بیش از حد مهره‌های پلاستیکی می‌تواند به رزوه، واشر یا بدنه آسیب بزند.

در پایان بررسی کنید که سیفون با کف کابینت، دیواره، کشو یا تجهیزات مجاور برخورد نداشته باشد. قطعاتی که برای بازدید و نظافت طراحی شده‌اند باید همچنان قابل دسترسی باشند.

مرحله هفتم: آزمایش نشتی و عملکرد تخلیه

پس از تکمیل نصب، ابتدا مقدار کمی آب وارد سینک یا روشویی کنید و اتصالات را از نظر نشتی بررسی کنید. سپس جریان بیشتری برقرار کنید تا عملکرد مسیر تخلیه در شرایط عادی ارزیابی شود.

در طول آزمایش، اطراف مهره‌ها، واشرها، محل اتصال به خروجی و دهانه فاضلاب را بررسی کنید. وجود رطوبت، قطره آب، تخلیه کند یا صدای غیرعادی می‌تواند نشانه نیاز به اصلاح نصب باشد.



جدول مقایسه انواع سیفون برای فضاهای محدود

این جدول برای مقایسه اولیه است. انتخاب نهایی باید با توجه به مقررات اجرایی، مشخصات محصول، ابعاد واقعی محل و امکان نگهداری انجام شود.

اشتباهات رایج در نصب سیفون

استفاده از خرطومی با طول یا مسیر نامناسب

لوله انعطاف‌پذیر اگر بیش از حد کشیده، فشرده یا آویزان نصب شود، ممکن است نقاط تجمع مواد ایجاد کند. شکل ظاهری مسیر به‌تنهایی کافی نیست؛ مسیر باید مطابق محدودیت‌های سازنده و الزامات فنی اجرا شود.

حذف سیفون برای آزاد کردن فضای کابینت

حذف سیفون و اتصال مستقیم خروجی به لوله فاضلاب، بدون راهکار فنی مجاز، می‌تواند آب‌بند لازم را از بین ببرد و موجب ورود بوی نامطبوع شود. برای آزاد کردن فضای زیر سینک بهتر است از سیفون کم‌جا و سازگار با محل استفاده کنید.

استفاده از تبدیل‌های متعدد

افزایش تعداد تبدیل‌ها و زانویی‌های غیرضروری می‌تواند مونتاژ، نظافت و نگهداری را دشوارتر کند. بهتر است از ابتدا مدلی انتخاب شود که با موقعیت خروجی و لوله دیوار سازگار باشد.

سفت کردن بیش از حد مهره‌ها

اتصالات پلاستیکی و واشرها برای آب‌بندی به فشار کنترل‌شده نیاز دارند. سفت کردن بیش از حد ممکن است موجب تغییر شکل واشر، آسیب رزوه یا ترک خوردن قطعه شود.

بی‌توجهی به دسترسی تعمیراتی

اگر سیفون پشت کشو یا تجهیزات ثابت پنهان شود، نظافت و رفع گرفتگی دشوار خواهد شد. پیش از نصب نهایی، امکان دسترسی دست و ابزار به مهره‌ها و بخش‌های قابل باز شدن را بررسی کنید.

عیب‌یابی سیفون پس از نصب

اگر پس از نصب، سیفون عملکرد مطلوبی ندارد، پیش از تعویض کامل قطعه باید علت مشکل مشخص شود. بسیاری از ایرادهای اولیه با اصلاح موقعیت اتصال یا نصب صحیح واشر برطرف می‌شوند؛ البته مشکلات مربوط به لوله اصلی فاضلاب به بررسی جداگانه نیاز دارند.



نشتی از محل اتصالات

اگر از زیر سینک یا روشویی آب چکه می‌کند، ابتدا مشخص کنید نشتی از کدام اتصال است. سپس جریان آب را متوقف کنید و وضعیت واشر، مهره و سطح تماس را بررسی کنید.

واشر جابه‌جا شده، اتصال نامتناسب یا ترک بدنه از علت‌های احتمالی هستند. اگر قطعه آسیب دیده است، تعویض آن معمولاً از سفت کردن بیشتر یا افزودن مواد آب‌بندی نامناسب مطمئن‌تر است.

تخلیه کند آب

تخلیه کند ممکن است ناشی از گرفتگی سیفون، خمیدگی نامناسب لوله رابط، شیب نامناسب یا انسداد در مسیر پایین‌دست باشد. ابتدا صافی و بخش‌های قابل دسترس را بررسی کنید و در صورت امکان، سیفون را طبق دستورالعمل سازنده تمیز کنید.

اگر مشکل ادامه دارد یا چند خروجی فاضلاب هم‌زمان دچار اختلال شده‌اند، احتمال وجود گرفتگی در مسیر مشترک مطرح است و بهتر است از متخصص کمک بگیرید.

انتشار بوی نامطبوع

بوی فاضلاب ممکن است به دلیل از بین رفتن آب‌بند، نشتی، نصب نامناسب سیفون یا ایراد در تهویه شبکه ایجاد شود. بررسی وجود آب در بخش آب‌بند و کنترل اتصالات، نقطه شروع مناسبی است.

اگر بو پس از بررسی و اصلاح اتصالات همچنان باقی می‌ماند، از پوشاندن آن با خوشبوکننده یا مواد شیمیایی خودداری کنید و علت را به‌صورت تخصصی بررسی کنید.

راهنمای خرید سیفون و تجهیزات مرتبط

خرید سیفون مناسب باید بر اساس اندازه‌گیری دقیق، کیفیت ساخت و سازگاری با سیستم تخلیه انجام شود. انتخاب محصول صرفاً بر اساس قیمت یا ظاهر، ممکن است به خرید اتصالات اضافی یا تکرار عملیات نصب منجر شود.

هنگام خرید به چه نکاتی توجه کنیم؟

• ابعاد واقعی: ارتفاع و عرض سیفون را با فضای مفید زیر سینک یا روشویی مقایسه کنید.

• نوع اتصال: قطر و نوع خروجی وسیله بهداشتی و لوله فاضلاب را بررسی کنید.

• جنس بدنه: مقاومت محصول در برابر شرایط مصرف و کیفیت ساخت آن را در نظر بگیرید.

• قابلیت نظافت: مطمئن شوید بخش‌های قابل سرویس، در محل نصب دسترسی مناسبی دارند.

• قطعات جانبی: واشرها، مهره‌ها و رابط‌های موردنیاز باید با مدل انتخابی سازگار باشند.

• دستورالعمل نصب: محدودیت‌های اجرایی و الزامات نگهداری سازنده را پیش از خرید مطالعه کنید.

آیا عایق الاستومریک در نصب سیفون کاربرد دارد؟

عایق الاستومریک در کاربردهای مشخص تأسیساتی برای کاهش انتقال حرارت و کنترل تعریق سطح لوله‌ها استفاده می‌شود؛ اما جایگزین سیفون، واشر آب‌بندی یا اتصالات تخلیه نیست. در فضای محدود، اگر لوله‌های مجاور به عایق‌کاری نیاز دارند، باید ضخامت عایق و فضای لازم برای دسترسی به اتصالات را نیز در طراحی در نظر گرفت.

بهین فلکس (behinflex) مرجعی تخصصی برای بررسی و تهیه عایق‌های الاستومریک است. اگر پروژه شما علاوه بر اجرای لوله‌کشی، به عایق‌کاری تجهیزات یا لوله‌های تأسیساتی نیاز دارد، می‌توانید محصولات موجود را در فروشگاه بهین فلکس بررسی کنید و برای اطلاع از قیمت و دریافت مشاوره خرید، با کارشناسان مجموعه در ارتباط باشید.

چک‌لیست نهایی نصب سیفون در فضای محدود

پیش از تحویل کار یا استفاده روزمره از سینک و روشویی، موارد زیر را کنترل کنید:

• مدل سیفون با فضای نصب و نوع خروجی سازگار است.
• تمام واشرها مطابق دستورالعمل سازنده نصب شده‌اند.
• اتصالات بدون فشار و کشش اجباری بسته شده‌اند.
• مسیر تخلیه فاقد افتادگی و شیب معکوس است.
• سیفون با بدنه کابینت یا کشو برخورد ندارد.
• دسترسی لازم برای نظافت و تعمیر حفظ شده است.
• آزمایش تخلیه با جریان آب انجام شده است.
• تمام اتصالات از نظر نشتی بررسی شده‌اند.
• آب‌بند سیفون عملکرد مناسب دارد و بوی نامطبوع مشاهده نمی‌شود.

جمع‌بندی

نصب سیفون در فضاهای محدود به انتخاب دقیق قطعه، اندازه‌گیری صحیح، نصب اصولی واشرها، اجرای مسیر تخلیه مناسب و آزمایش نهایی وابسته است. سیفون کم‌جا زمانی انتخاب مناسبی خواهد بود که علاوه بر اشغال فضای کمتر، آب‌بند قابل‌اعتماد، قابلیت نظافت و سازگاری با اتصالات موجود را فراهم کند.

برای جلوگیری از نشتی و گرفتگی، اتصالات را تحت فشار نصب نکنید، مهره‌ها را بیش از حد سفت نکنید و دسترسی تعمیراتی را حفظ کنید. اگر محدودیت فضا اجازه اجرای مسیر استاندارد را نمی‌دهد، پیش از تغییر لوله‌کشی از متخصص تأسیسات کمک بگیرید.

در پروژه‌هایی که به عایق‌کاری تکمیلی لوله‌ها و تجهیزات نیاز دارند، بهین فلکس (behinflex) می‌تواند مرجع بررسی محصولات عایق الاستومریک باشد. برای مشاهده محصولات، استعلام قیمت و دریافت مشاوره تخصصی، به وب‌سایت بهین فلکس مراجعه کنید.

سوالات متداول

۱. بهترین سیفون برای فضای محدود کدام است؟

مدلی که با ابعاد محل، نوع خروجی و مسیر فاضلاب سازگار باشد و امکان نظافت و تعمیر آن حفظ شود. سیفون‌های کم‌جا و برخی مدل‌های بطری‌شکل می‌توانند گزینه مناسبی باشند.

۲. آیا می‌توان سیفون را بدون لوله رابط نصب کرد؟

این موضوع به طراحی سیفون و موقعیت خروجی فاضلاب بستگی دارد. هرگونه اتصال باید مطابق دستورالعمل سازنده انجام شود و مسیر تخلیه نباید تحت فشار یا با هندسه نامناسب اجرا شود.

۳. چرا سیفون تازه نصب‌شده نشتی دارد؟

واشر نامناسب یا جابه‌جا شده، ناسازگاری اتصالات، سفت کردن بیش از حد مهره‌ها یا ترک قطعه از علت‌های احتمالی هستند. محل نشتی را شناسایی و اتصال را مطابق دستورالعمل اصلاح کنید.

۴. آیا استفاده از سیفون خرطومی در فضای کوچک مناسب است؟

در بعضی شرایط می‌تواند کاربردی باشد؛ اما احتمال افتادگی، چین‌خوردگی و تجمع رسوب باید بررسی شود. انتخاب آن باید با ضوابط اجرایی و دستورالعمل سازنده سازگار باشد.

۵. ارتفاع نصب سیفون باید چقدر باشد؟

ارتفاع ثابت و یکسانی برای تمام سیفون‌ها وجود ندارد. ارتفاع مناسب به نوع وسیله بهداشتی، ابعاد سیفون، موقعیت لوله فاضلاب و الزامات فنی سیستم بستگی دارد.
