چگونه از هدررفت گرما در گرمایش از کف جلوگیری کنیم؟

گرمایش از کف یکی از روش‌های مؤثر برای تأمین گرمای یکنواخت در ساختمان است؛ اما صرف نصب لوله‌های گرمایشی یا المنت حرارتی، به‌تنهایی تضمین‌کننده راندمان بالا نیست. اگر مسیر انتقال حرارت به سمت زمین، فضای زیرین یا بخش‌های غیرمفید ساختمان به‌درستی کنترل نشود، بخشی از انرژی تولیدشده قبل از رسیدن به فضای موردنظر از دست می‌رود.

به همین دلیل، هدررفت گرما یکی از مهم‌ترین موضوعات در طراحی و اجرای اصولی گرمایش از کف است. انتخاب عایق حرارتی مناسب، ضخامت صحیح، اجرای دقیق لایه زیرین، کنترل دمای آب، طراحی مدارها و حتی انتخاب پوشش نهایی کف، همگی بر میزان انرژی مفید تحویلی به اتاق تأثیر می‌گذارند.

ASHRAE نیز تصریح می‌کند که در سیستم‌های گرمایش از کف که روی دال، کف روی زمین یا فضای کنترل‌نشده اجرا می‌شوند، استفاده از عایق برای کاهش اتلاف حرارت اهمیت دارد. همچنین مقاومت حرارتی میان منبع گرما و سطح نهایی کف می‌تواند بر عملکرد سیستم اثر بگذارد.

برای جلوگیری از هدررفت گرما در گرمایش از کف، مهم‌ترین اقدام افزایش مقاومت حرارتی مسیر ناخواسته انتقال حرارت در زیر سیستم است. عایق‌کاری مناسب کف، کنترل ضخامت و کیفیت عایق، کاهش پل‌های حرارتی، طراحی صحیح مدارهای گرمایشی و انتخاب پوشش کف با مقاومت حرارتی مناسب، راندمان را بهبود می‌دهد. فویل آلومینیومی می‌تواند در برخی ساختارها نقش مکمل داشته باشد، اما جایگزین عایق حرارتی واقعی نیست.

هدررفت گرما در گرمایش از کف چیست؟

در یک سیستم گرمایش از کف، انرژی حرارتی ابتدا در آب گرم، کابل یا المنت تولید می‌شود و سپس به ساختار کف انتقال پیدا می‌کند. هدف این است که بخش عمده انرژی در نهایت به فضای داخل ساختمان منتقل شود.

اما تمام انرژی تولیدشده الزاماً به سمت اتاق حرکت نمی‌کند.

بخشی از انرژی می‌تواند از مسیرهای مختلفی مانند موارد زیر خارج شود:

• انتقال حرارت به سمت زیر کف
• انتقال به خاک در کف‌های روی زمین
• انتقال به پارکینگ یا فضای غیرمطبوع
• انتقال به طبقه زیرین
• انتقال از لبه‌ها و پیرامون دال
• اتلاف ناشی از پل‌های حرارتی
• اتلاف ناشی از عایق ناکافی
• اتلاف ناشی از تنظیمات نامناسب سیستم
• اتلاف ناشی از پوشش کف نامتناسب

ASHRAE، انتقال حرارت از قسمت زیرین پنل گرمایشی یا لبه‌های آن به محیط خارج از فضای کنترل‌شده را به‌عنوان «panel heat loss» در نظر می‌گیرد و استفاده از عایق را برای محدود کردن این اتلاف توصیه می‌کند.

بنابراین، وقتی درباره کاهش هدررفت گرما صحبت می‌کنیم، فقط نباید به خود لوله‌ها توجه داشته باشیم؛ بلکه باید کل مجموعه حرارتی کف را بررسی کنیم.

چرا جلوگیری از هدررفت گرما در گرمایش از کف اهمیت دارد؟

گرمایش از کف معمولاً با دماهای پایین‌تر نسبت به برخی سیستم‌های گرمایش هوای اجباری کار می‌کند و انتقال حرارت از سطح کف انجام می‌شود. این ویژگی می‌تواند برای دستیابی به آسایش حرارتی مناسب مفید باشد، اما به طراحی دقیق لایه‌های کف نیاز دارد.

در سیستم‌های تابشی، گرمای کف از طریق ترکیبی از تابش و همرفت با محیط تبادل می‌شود. بنابراین کیفیت انتقال حرارت از لوله یا المنت به سطح کف و همچنین جلوگیری از انتقال حرارت ناخواسته به زیر سیستم، هر دو اهمیت دارند.

اگر زیر سیستم به‌درستی عایق نشده باشد، بخشی از انرژی به محیطی منتقل می‌شود که هدف گرمایشی پروژه نیست.

هدررفت گرما چه پیامدهایی دارد؟

هدررفت بیش از حد می‌تواند باعث شود:

• زمان رسیدن اتاق به دمای مطلوب افزایش پیدا کند.
• سیستم برای مدت طولانی‌تری کار کند.
• دمای آب یا توان حرارتی بیشتری موردنیاز باشد.
• بخشی از انرژی به محیط زیر کف منتقل شود.
• کنترل دمای اتاق دشوارتر شود.
• عملکرد واقعی سیستم از مقدار مورد انتظار کمتر شود.

البته نباید برای کاهش مصرف انرژی، صرفاً یک عامل را مقصر دانست. مصرف انرژی ساختمان به پوسته ساختمان، دمای بیرون، تهویه، نفوذ هوا، کنترل سیستم و بار حرارتی نیز وابسته است.

مهم‌ترین مسیرهای هدررفت گرما در گرمایش از کف

برای کاهش هدررفت گرما ابتدا باید مسیرهای انتقال انرژی را بشناسیم.

۱. هدررفت حرارت به سمت پایین

یکی از مهم‌ترین مسیرها، انتقال گرما از زیر سیستم به سمت زمین یا فضای زیرین است.

این مسئله در شرایطی اهمیت بیشتری دارد که گرمایش از کف:

• روی کف سرد اجرا شده باشد؛
• روی دال مجاور خاک قرار گرفته باشد؛
• روی فضای غیرگرم اجرا شده باشد؛
• بالای پارکینگ یا فضای باز قرار داشته باشد؛
• بالای زیرزمین سرد قرار گرفته باشد.

ASHRAE صراحتاً بیان می‌کند که در سیستم‌های گرمایش از کف نصب‌شده در دال روی زمین یا روی فضای کنترل‌نشده، باید عایق برای کاهش اتلاف حرارت در نظر گرفته شود.

۲. هدررفت از لبه‌های کف

انتقال حرارت فقط عمودی نیست.

در اطراف دال و لبه‌های کف نیز می‌تواند مسیر انتقال حرارت ایجاد شود. اگر جزئیات اجرایی لبه‌ها به‌درستی طراحی نشده باشند، این نقاط می‌توانند به مسیرهای اتلاف تبدیل شوند.

به همین دلیل، طراحی عایق باید علاوه بر سطح زیر سیستم، جزئیات پیرامونی را نیز در نظر بگیرد.

۳. هدررفت در اثر پل حرارتی

پل حرارتی به بخشی از پوسته یا ساختار گفته می‌شود که مقاومت حرارتی آن نسبت به اطراف کمتر است.

در چنین نقطه‌ای، جریان حرارت می‌تواند افزایش پیدا کند.

پل حرارتی ممکن است در محل‌هایی مانند:

• اتصال کف به دیوار خارجی
• اطراف ستون‌ها
• محل عبور تأسیسات
• لبه دال
• اتصال کف به سازه

ایجاد شود.

بنابراین حتی اگر بخش عمده کف به‌خوبی عایق شده باشد، وجود چند مسیر حرارتی ضعیف می‌تواند عملکرد مجموعه را تحت تأثیر قرار دهد.

بهترین راه کاهش هدررفت گرما چیست؟

اگر بخواهیم موضوع را به یک اصل ساده تبدیل کنیم، پاسخ این است:

مسیر ناخواسته انتقال حرارت را با افزایش مقاومت حرارتی کنترل کنید.

عایق حرارتی مناسب دقیقاً برای همین هدف استفاده می‌شود.

ASHRAE هدف اصلی عایق حرارتی را کاهش انتقال حرارت هدایتی، همرفتی و تابشی معرفی می‌کند و کاهش اتلاف یا افزایش انرژی ساختمان را یکی از کارکردهای اصلی آن می‌داند.

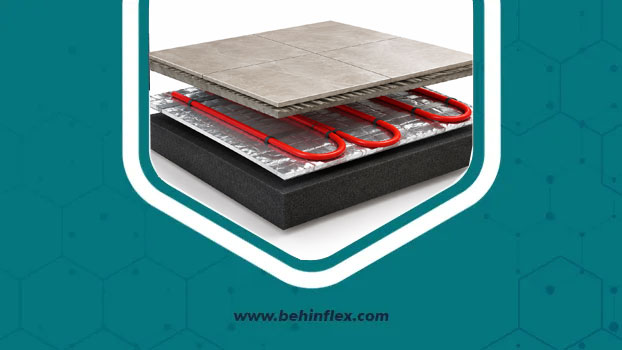

در گرمایش از کف، عایق مناسب زیر سیستم باعث می‌شود مقاومت حرارتی مسیر رو به پایین افزایش پیدا کند.

یک نکته مهم درباره عایق

فقط نام عایق کافی نیست.

برای انتخاب صحیح باید ویژگی‌هایی مانند:

• ضریب هدایت حرارتی
• مقاومت حرارتی
• ضخامت
• چگالی
• ساختار سلولی
• جذب آب
• نفوذپذیری بخار
• محدوده دمای کاری
• پایداری ابعادی
• مقاومت مکانیکی

بررسی شود.

ASHRAE نیز خواص مختلفی از جمله رسانایی حرارتی، مقاومت حرارتی، ظرفیت گرمایی و نفوذپذیری بخار را از پارامترهای مهم مواد و سیستم‌های عایق معرفی می‌کند.

نقش عایق الاستومریک در جلوگیری از هدررفت گرما

عایق‌های الاستومریک در بسیاری از کاربردهای تأسیساتی برای کاهش انتقال حرارت و کنترل شرایط سطح مورد استفاده قرار می‌گیرند.

ساختار سلول‌بسته بسیاری از محصولات الاستومریک می‌تواند در کنترل انتقال حرارت و بخار آب نقش داشته باشد؛ بااین‌حال، عملکرد واقعی هر محصول باید بر اساس دیتاشیت همان محصول بررسی شود.

در پروژه گرمایش از کف، نکته مهم این است که عایق باید برای شرایط واقعی محل نصب انتخاب شود.

یعنی باید بدانیم:

• سیستم روی چه بستری قرار می‌گیرد؟
• دمای کاری چقدر است؟
• آیا رطوبت وجود دارد؟
• آیا بار مکانیکی روی عایق وارد می‌شود؟
• آیا عایق در تماس مستقیم با بتن یا ملات است؟
• ضخامت موردنظر چقدر است؟
• چه مقدار مقاومت حرارتی موردنیاز است؟

آیا عایق الاستومریک همیشه بهترین انتخاب است؟

نمی‌توان برای تمام پروژه‌ها یک ماده را به‌عنوان انتخاب قطعی معرفی کرد.

انتخاب عایق به ساختار کف، شرایط دمایی، رطوبت، بار مکانیکی و جزئیات اجرایی بستگی دارد.

بنابراین رویکرد حرفه‌ای این است که ابتدا نیاز حرارتی پروژه مشخص شود و سپس محصول متناسب با آن انتخاب شود.

ضخامت عایق چه تأثیری بر هدررفت گرما دارد؟

یکی از پارامترهای کلیدی، ضخامت عایق است.

به‌صورت ساده، با افزایش ضخامت یک عایق مشخص، مقاومت حرارتی مسیر معمولاً افزایش پیدا می‌کند؛ در نتیجه انتقال حرارت از آن مسیر کاهش می‌یابد.

اما این موضوع به این معنی نیست که «هرچه ضخامت بیشتر باشد، همیشه بهترین نتیجه حاصل می‌شود».

چون طراحی واقعی باید موارد زیر را نیز در نظر بگیرد:

• فضای موجود
• بار واردشده
• ارتفاع کف
• جزئیات سازه‌ای
• مقاومت فشاری
• هزینه
• شرایط رطوبتی
• دمای کارکرد
• استانداردهای پروژه

بنابراین تعیین ضخامت مناسب باید بر اساس محاسبات و دیتاشیت محصول انجام شود.

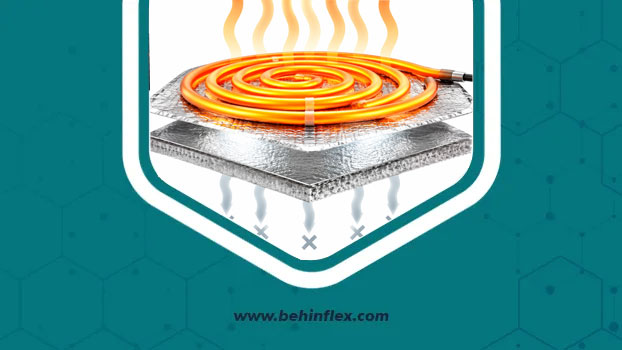

آیا فویل آلومینیومی از هدررفت گرما جلوگیری می‌کند؟

فویل آلومینیومی ممکن است در برخی ساختارها نقش مکمل داشته باشد، اما نباید آن را به‌عنوان جایگزین مستقیم عایق حرارتی در نظر گرفت.

این موضوع به مکانیزم انتقال حرارت مربوط است.

عایق‌های حرارتی حجمی عمدتاً با ایجاد مقاومت در برابر انتقال حرارت عمل می‌کنند؛ در حالی که سطوح بازتابنده فلزی می‌توانند در شرایط مناسب انتقال تابشی را کاهش دهند.

بنابراین اگر فویل مستقیماً میان چند لایه جامد قرار گرفته باشد، نمی‌توان بدون بررسی جزئیات، همان عملکرد بازتابی یک سطح کم‌گسیل روبه‌روی فضای هوا را برای آن در نظر گرفت.

فویل چه زمانی می‌تواند مفید باشد؟

بسته به طراحی سیستم، فویل می‌تواند:

• نقش سطح بازتابنده داشته باشد؛
• در یک سیستم پنلی به توزیع حرارت کمک کند؛
• به‌عنوان پوشش یا جزء یک محصول عایق مورد استفاده قرار گیرد؛
• در کنترل برخی مسیرهای تابشی مؤثر باشد.

اما در تمام این موارد باید نقش دقیق فویل در سیستم مشخص شود.



تفاوت «عایق حرارتی» و «لایه بازتابنده»

این دو مفهوم گاهی در بازار به‌اشتباه یکسان در نظر گرفته می‌شوند.

ویژگی	عایق حرارتی	لایه بازتابنده فویل
مکانیزم اصلی	افزایش مقاومت حرارتی	کاهش انتقال تابشی در شرایط مناسب
اهمیت ضخامت	معمولاً بسیار مهم	به‌تنهایی معیار اصلی نیست
نیاز به فضای هوا	بسته به نوع عایق	برای عملکرد بازتابی اهمیت دارد
جایگزین عایق؟	جزء اصلی سیستم عایق	معمولاً خیر
کاربرد در کف	کنترل انتقال حرارت	کاربرد مکمل یا تخصصی
وابستگی به سطح تمیز	بسته به محصول	برای عملکرد بازتابی مهم
امکان استفاده ترکیبی	بله	بله

بنابراین اگر هدف اصلی شما کاهش هدررفت گرما از زیر سیستم گرمایش از کف است، ابتدا باید عایق حرارتی مناسب را انتخاب کنید و سپس در صورت نیاز، لایه‌های مکمل را بررسی کنید.

انتخاب پوشش کف برای جلوگیری از هدررفت گرما

گاهی تصور می‌شود هرچه پوشش کف عایق‌تر باشد، گرمایش از کف عملکرد بهتری خواهد داشت.

این برداشت نیز دقیق نیست.

از یک طرف، پوشش کف نباید آن‌قدر مقاومت حرارتی بالایی داشته باشد که انتقال گرما از سیستم به اتاق بیش از حد محدود شود.

از طرف دیگر، انتخاب پوشش کاملاً نامناسب می‌تواند عملکرد حرارتی سیستم را کاهش دهد.

ASHRAE برای سیستم‌های پنل تابشی، مقاومت حرارتی برخی پوشش‌های کف را در محاسبات عملکردی لحاظ می‌کند و نشان می‌دهد که نوع و ضخامت پوشش می‌تواند روی انتقال حرارت از پنل اثر داشته باشد.

کفپوش‌های مختلف چه تفاوتی دارند؟

به‌صورت کلی، هنگام انتخاب کفپوش باید مقاومت حرارتی آن بررسی شود.

موادی مانند:

• سرامیک
• سنگ
• برخی کفپوش‌های نازک

معمولاً نسبت به پوشش‌های ضخیم و لایه‌های زیرین پرمقاومت، مسیر حرارتی متفاوتی ایجاد می‌کنند.

در مقابل، فرش ضخیم، زیراندازهای ضخیم و برخی پوشش‌های چندلایه می‌توانند مقاومت حرارتی مسیر بین سیستم گرمایش و اتاق را افزایش دهند.

بنابراین برای گرمایش از کف، مشخصات واقعی کفپوش و لایه زیرین آن اهمیت دارد.



تأثیر طراحی لوله‌کشی بر هدررفت گرما

عایق تنها عامل تعیین‌کننده نیست.

در سیستم‌های گرمایش از کف آبی، طراحی مدار لوله‌کشی نیز اهمیت زیادی دارد.

پارامترهایی مانند:

• قطر لوله
• فاصله بین لوله‌ها
• طول مدار
• دبی آب
• دمای رفت
• دمای برگشت
• تعداد مدارها
• محل نصب کلکتور

بر عملکرد حرارتی تأثیر می‌گذارند.

ASHRAE اشاره می‌کند که سیستم‌های گرمایش از کف معمولاً بر اساس فضا یا زون طراحی می‌شوند و طول مدارها به قطر لوله و خروجی حرارتی موردنیاز وابسته است.

اگر طراحی مدارها مناسب نباشد، ممکن است بخشی از کف بیش از حد گرم و بخش دیگری کم‌حرارت شود.

چرا عایق‌کاری ضعیف می‌تواند سیستم را مجبور به کار بیشتر کند؟

فرض کنید دو ساختمان دقیقاً یک سیستم گرمایش از کف مشابه دارند.

در ساختمان اول، زیر کف دارای عایق مناسب است.

در ساختمان دوم، مقاومت حرارتی زیر سیستم کم است و گرما به سمت فضای زیرین منتقل می‌شود.

در حالت دوم، بخشی از انرژی تولیدشده به جای اینکه به فضای هدف برسد، در ساختار پایین‌تر مصرف می‌شود.

در نتیجه، برای دستیابی به شرایط مطلوب اتاق ممکن است سیستم نیازمند زمان کار بیشتر یا شرایط کاری متفاوت باشد.

این موضوع با اصل پایه عایق‌کاری مطابقت دارد: افزایش مقاومت حرارتی مسیر ناخواسته، شار حرارتی آن مسیر را کاهش می‌دهد.



کنترل دمای آب و جلوگیری از اتلاف انرژی

در سیستم گرمایش از کف آبی، بالا بردن دمای آب همیشه راهکار مناسبی برای جبران عملکرد ضعیف سیستم نیست.

اگر کف به دلیل عایق ناکافی یا طراحی نامناسب مقدار زیادی انرژی به سمت پایین از دست بدهد، افزایش دمای آب می‌تواند صرفاً انرژی بیشتری را وارد همان سیستم کند.

به همین دلیل بهتر است ابتدا مشکل طراحی شناسایی شود.

عوامل مهم در کنترل دمای سیستم

• دمای آب رفت
• دمای آب برگشت
• دمای سطح کف
• دمای محیط
• دبی مدار
• کنترلر
• ترموستات
• شیرهای کنترل
• تعداد زون‌ها

ASHRAE نیز اشاره می‌کند که سیستم‌های پنل تابشی می‌توانند از طریق کنترل جریان آب یا ظرفیت در سیستم‌های برقی کنترل شوند و کنترل مناسب بخشی از عملکرد سیستم است.

نقش ترموستات در کاهش هدررفت گرما

ترموستات مناسب کمک می‌کند سیستم فقط در زمان و شرایط موردنیاز فعال باشد.

اما تنظیم بیش از حد تهاجمی ترموستات همیشه به معنی کاهش مصرف نیست.

گرمایش از کف معمولاً به دلیل جرم حرارتی کف، رفتار متفاوتی نسبت به سیستم‌های سریع‌پاسخ دارد.

اگر سیستم دائماً روشن و خاموش شود یا کنترل آن با ویژگی حرارتی کف هماهنگ نباشد، ممکن است نوسان دمایی و عملکرد نامطلوب ایجاد شود.

در ساختمان‌هایی با گرمایش تابشی، طراحی صحیح کنترل‌ها اهمیت دارد و تحقیقات منتشرشده در ASHRAE نیز نشان داده‌اند که هندسه کف و کنترل سیستم می‌توانند بر آسایش و مصرف انرژی اثر بگذارند.

نقش جرم حرارتی کف در عملکرد گرمایش از کف

بتن و برخی مصالح کف جرم حرارتی قابل‌توجهی دارند.

این ویژگی باعث می‌شود کف بتواند انرژی حرارتی را ذخیره و سپس به‌تدریج آزاد کند.

مزیت این ویژگی، پایداری بیشتر دما است؛ اما در مقابل، سیستم نسبت به تغییرات سریع دما کندتر پاسخ می‌دهد.

بنابراین در چنین سیستم‌هایی باید میان:

• ضخامت کف
• دمای کاری
• فاصله لوله‌ها
• عایق زیر سیستم
• کنترل دما

تعادل ایجاد شود.

اگر عایق زیر سیستم مناسب باشد، بخش بیشتری از انرژی ذخیره‌شده می‌تواند در محدوده حرارتی هدف باقی بماند.

چگونه هدررفت گرما از کف روی زمین را کاهش دهیم؟

کف‌های روی زمین یکی از شرایط مهم در طراحی گرمایش از کف هستند.

در این حالت، مسیر انتقال حرارت به زمین می‌تواند پیچیده باشد و جریان حرارت الزاماً یکنواخت نیست.

ASHRAE هشدار می‌دهد که محاسبه هدررفت رو به پایین در دال‌های گرمایش از کف روی زمین را نمی‌توان به سادگی با ضرایب یکسان برای همه شرایط انجام داد؛ زیرا جریان حرارت در این ساختار یکنواخت نیست.

به همین دلیل در پروژه‌های حرفه‌ای باید شرایط واقعی کف، محیط پیرامون و هندسه ساختمان بررسی شود.

اقدامات مؤثر

• استفاده از عایق مناسب زیر سیستم
• توجه به عایق پیرامونی
• کنترل پل‌های حرارتی
• اجرای دقیق درزها
• جلوگیری از ایجاد مسیرهای حرارتی ناخواسته
• بررسی رطوبت بستر
• هماهنگی عایق با سازه

چگونه هدررفت گرما به پارکینگ یا زیرزمین را کاهش دهیم؟

اگر گرمایش از کف بالای فضای سرد قرار گرفته باشد، مسئله بسیار واضح‌تر می‌شود.

فرض کنید طبقه اول یک ساختمان دارای گرمایش از کف است و زیر آن پارکینگ بدون گرمایش قرار دارد.

در این حالت، اگر کف به‌خوبی عایق نشده باشد، بخشی از انرژی گرمایی به سمت پارکینگ حرکت خواهد کرد.

در چنین شرایطی، عایق زیر کف نقش بسیار مهمی دارد.

ASHRAE نیز برای پنل‌های کف بالای فضای کنترل‌نشده، استفاده از عایق برای کاهش اتلاف حرارت را توصیه می‌کند.

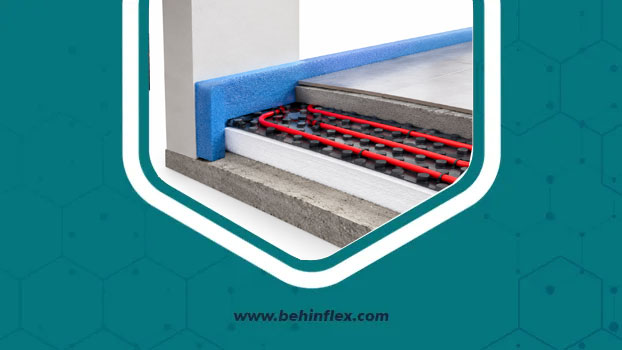

هدررفت گرما در لبه‌های کف؛ بخش فراموش‌شده عایق‌کاری

گاهی تمام سطح کف عایق می‌شود، اما پیرامون کف بدون جزئیات حرارتی مناسب باقی می‌ماند.

این موضوع می‌تواند یک مسیر حرارتی پیوسته ایجاد کند.

به همین دلیل در طراحی باید به محل اتصال:

کف + دیوار + دال + عایق

توجه شود.

عایق‌کاری حرفه‌ای یعنی کنترل کل مسیر حرارتی، نه فقط پر کردن فضای زیر لوله‌ها.

آیا عایق بیش از حد باعث کاهش عملکرد گرمایش از کف می‌شود؟

باید بین دو موضوع تفاوت قائل شویم.

عایق زیر سیستم برای کاهش انتقال ناخواسته به پایین است.

اما مقاومت حرارتی بالای بین لوله/المنت و سطح نهایی کف می‌تواند انتقال حرارت به اتاق را محدود کند.

ASHRAE نیز تصریح می‌کند که هر مقاومت حرارتی بین سطح فعال پنل و لوله یا مدار الکتریکی می‌تواند عملکرد سیستم را کاهش دهد.

بنابراین محل عایق اهمیت دارد.

هدف این نیست که کل سیستم را با عایق بپوشانیم؛ بلکه باید مسیرهای مطلوب و نامطلوب انتقال حرارت را از یکدیگر تفکیک کنیم.

اشتباهات رایج در جلوگیری از هدررفت گرما

استفاده از عایق نامتناسب

محصولی که برای لوله‌های تأسیساتی مناسب است، لزوماً برای کف تحت بار مناسب نیست.

توجه نکردن به مقاومت فشاری

اگر عایق زیر کف تحت بار قرار می‌گیرد، خواص مکانیکی آن نیز اهمیت دارد.

انتخاب محصول فقط بر اساس قیمت

قیمت اولیه پایین‌تر لزوماً به معنای هزینه نهایی پایین‌تر نیست.

اتکا به فویل به‌عنوان عایق اصلی

فویل آلومینیومی در همه ساختارها جایگزین عایق حرارتی نیست.

نادیده گرفتن لبه‌ها

عایق‌کاری سطحی بدون توجه به پیرامون می‌تواند ناقص باشد.

عدم توجه به رطوبت

شرایط رطوبتی می‌تواند عملکرد برخی مواد و ساختار کف را تحت تأثیر قرار دهد.

استفاده از کفپوش بسیار ضخیم

پوشش‌هایی با مقاومت حرارتی بالا می‌توانند انتقال گرما از سیستم به فضای اتاق را محدود کنند.

چک‌لیست جلوگیری از هدررفت گرما در گرمایش از کف

پیش از اجرای سیستم، این موارد را بررسی کنید:

• نوع گرمایش از کف مشخص شده است.

• محل کف نسبت به زمین یا فضای زیرین مشخص است.

• میزان اتلاف حرارت پروژه محاسبه شده است.

• عایق مناسب زیر سیستم انتخاب شده است.

• ضخامت عایق براساس شرایط پروژه تعیین شده است.

• مقاومت حرارتی عایق بررسی شده است.

• مقاومت فشاری عایق بررسی شده است.

• شرایط رطوبتی بستر مشخص است.

• لبه‌های کف عایق‌کاری شده‌اند.

• پل‌های حرارتی احتمالی شناسایی شده‌اند.

• مسیرهای عبور تأسیسات کنترل شده‌اند.

• فاصله لوله‌های گرمایش براساس طراحی تعیین شده است.

• طول مدارهای لوله‌کشی کنترل شده است.

• دمای رفت و برگشت محاسبه شده است.

• کفپوش مناسب برای گرمایش از کف انتخاب شده است.

• کنترلر و ترموستات مناسب انتخاب شده‌اند.

• دستورالعمل تولیدکننده عایق و سیستم رعایت شده است.

راهنمای خرید عایق برای جلوگیری از هدررفت گرما

هنگام خرید عایق برای گرمایش از کف، بهتر است به جای پرسیدن «کدام عایق ارزان‌تر است؟» ابتدا مشخص کنید چه مقاومت حرارتی و چه ویژگی‌های فنی برای پروژه نیاز دارید.

مشخصات فنی مهم هنگام خرید

به این پارامترها توجه کنید:

1. ضریب هدایت حرارتی (λ)
   هرچه ضریب هدایت حرارتی ماده در شرایط یکسان پایین‌تر باشد، معمولاً برای ایجاد مقاومت حرارتی مشخص، ظرفیت عایق‌کاری بهتری دارد.
2. مقاومت حرارتی (R-value)
   این پارامتر برای مقایسه عملکرد حرارتی ساختار اهمیت دارد.
3. ضخامت
   ضخامت باید متناسب با طراحی و فضای موجود انتخاب شود.
4. مقاومت فشاری
   در کف‌هایی که تحت بار قرار دارند، این پارامتر بسیار مهم است.
5. جذب آب و رفتار رطوبتی
   در کف‌های مجاور زمین یا محیط‌های مرطوب، بررسی این ویژگی ضروری است.
6. محدوده دمای کاری
   محصول باید با دمای واقعی سیستم سازگار باشد.
7. پایداری ابعادی
   تغییر شکل عایق می‌تواند عملکرد کل ساختار کف را تحت تأثیر قرار دهد.

چرا دیتاشیت مهم است؟

دو محصول ممکن است هر دو با عنوان «عایق حرارتی» فروخته شوند، اما عملکرد آن‌ها یکسان نباشد.

بنابراین به جای انتخاب صرفاً براساس نام تجاری یا ضخامت، باید دیتاشیت و شرایط آزمون را بررسی کرد.

برای مشاهده محصولات عایق و بررسی گزینه‌های تخصصی، می‌توانید به فروشگاه بهین فلکس مراجعه کنید و برای انتخاب محصول متناسب با پروژه، استعلام قیمت و دریافت مشاوره تخصصی با مجموعه بهین فلکس در ارتباط باشید.

عایق مناسب گرمایش از کف را چگونه انتخاب کنیم؟

یک روش کاربردی، تصمیم‌گیری مرحله‌ای است.

مرحله اول: وضعیت کف را مشخص کنید

آیا کف:

• روی زمین است؟
• بالای پارکینگ است؟
• بالای زیرزمین است؟
• بین دو طبقه گرم قرار دارد؟
• روی فضای نیمه‌باز قرار گرفته است؟

این سؤال مستقیماً بر طراحی عایق اثر می‌گذارد.

مرحله دوم: مسیر هدررفت گرما را پیدا کنید

مشخص کنید انرژی از کدام سمت می‌تواند خارج شود.

اگر زیر کف فضای گرم دیگری وجود دارد، شرایط متفاوت از کف مجاور زمین یا فضای سرد است.

مرحله سوم: عایق را براساس عملکرد انتخاب کنید

ضریب هدایت حرارتی، ضخامت، مقاومت فشاری، رفتار رطوبتی و دمای کاری را بررسی کنید.

مرحله چهارم: جزئیات اجرایی را کنترل کنید

حتی بهترین عایق نیز با اجرای ضعیف نمی‌تواند عملکرد مورد انتظار را ارائه دهد.

درزها، اتصالات، برش‌ها، نفوذ تأسیسات و لبه‌های کف باید به‌درستی اجرا شوند.

آیا عایق‌کاری می‌تواند مصرف انرژی را کاهش دهد؟

عایق‌کاری مناسب می‌تواند مقدار انتقال حرارت ناخواسته از ساختمان یا یک مجموعه ساختمانی را کاهش دهد، اما مقدار دقیق صرفه‌جویی انرژی را نمی‌توان بدون اطلاعات پروژه تعیین کرد.

ASHRAE، کاهش اتلاف حرارت و افزایش بهره‌وری انرژی را از اهداف اصلی عایق‌کاری ساختمان معرفی می‌کند.

میزان صرفه‌جویی واقعی به مجموعه‌ای از عوامل وابسته است:

• اقلیم
• دمای بیرون
• سطح عایق
• ضخامت عایق
• نوع ساختمان
• سطح پنجره‌ها
• نفوذ هوا
• سیستم کنترل
• دمای کارکرد
• ساعات استفاده
• ساختار کف
• نوع سیستم گرمایش

بنابراین ادعای یک درصد ثابت برای کاهش مصرف انرژی، بدون محاسبه پروژه، از نظر فنی قابل اتکا نیست.

چگونه راندمان گرمایش از کف را در ساختمان موجود افزایش دهیم؟

اگر سیستم از قبل اجرا شده است، الزاماً نباید کل کف تخریب شود.

ابتدا باید مشکل شناسایی شود.

نشانه‌های احتمالی عملکرد نامناسب

• کف دیر گرم می‌شود.
• اختلاف دمای محسوسی بین قسمت‌های مختلف کف وجود دارد.
• سیستم مدت زیادی کار می‌کند.
• فضای زیرین بیش از حد گرم می‌شود.
• مصرف انرژی بیشتر از مقدار مورد انتظار است.
• کنترل دما ناپایدار است.
• بخشی از اتاق سردتر از بخش دیگر است.

این نشانه‌ها به‌تنهایی اثبات نمی‌کنند که مشکل از عایق است؛ اما می‌توانند دلیل مناسبی برای بررسی تخصصی سیستم باشند.

اقدامات پیشنهادی

• بررسی دمای رفت و برگشت
• بررسی دبی مدارها
• بررسی عملکرد کلکتور
• بررسی ترموستات
• بررسی سطح کف
• بررسی فضای زیرین
• بررسی عایق پیرامونی در صورت امکان
• بررسی پوشش کف
• بررسی مسیرهای حرارتی

استفاده از دوربین حرارتی برای شناسایی هدررفت گرما

تصویربرداری حرارتی می‌تواند برای بررسی الگوی دمای سطح مفید باشد.

با این روش می‌توان تفاوت دمایی بخش‌های مختلف کف یا برخی نواحی پیرامونی را مشاهده کرد.

اما تصویر حرارتی به‌تنهایی علت مشکل را مشخص نمی‌کند.

برای مثال، یک ناحیه سرد ممکن است به علت:

• فاصله زیاد لوله‌ها
• عدم گردش مناسب آب
• عایق نامناسب
• پل حرارتی
• تغییر ساختار کف
• پوشش متفاوت

ایجاد شده باشد.

بنابراین ترموگرافی بهتر است همراه با اطلاعات طراحی و اندازه‌گیری‌های واقعی تفسیر شود.

آیا گرمایش از کف همیشه کم‌مصرف‌تر است؟

نباید صرفاً از روی نوع سیستم نتیجه گرفت که مصرف انرژی حتماً کمتر خواهد بود.

عملکرد انرژی ساختمان به طراحی کل سیستم وابسته است.

گرمایش تابشی می‌تواند شرایط مطلوبی برای آسایش حرارتی ایجاد کند و در برخی شرایط امکان کارکرد با دمای پایین‌تر را فراهم کند، اما اگر ساختمان عایق مناسبی نداشته باشد یا سیستم کنترل و طراحی کف ضعیف باشد، مزیت مورد انتظار ممکن است کاهش یابد.

ASHRAE نیز در بررسی سیستم‌های تابشی بر اهمیت طراحی هندسی، کنترل و شرایط ساختمان تأکید می‌کند.

نقش عایق در کنار طراحی صحیح ساختمان

یک سیستم گرمایش از کف نمی‌تواند ضعف شدید پوسته ساختمان را کاملاً جبران کند.

اگر دیوارها، سقف، پنجره‌ها یا درزهای ساختمان انتقال حرارت زیادی داشته باشند، گرمای تولیدشده همچنان از مسیرهای دیگر از ساختمان خارج خواهد شد.

بنابراین کاهش هدررفت گرما باید در دو سطح بررسی شود:

سطح اول: خود سیستم گرمایش از کف

• عایق زیر سیستم
• طراحی لوله
• دمای آب
• کنترل
• پوشش کف
• عایق پیرامونی

سطح دوم: پوسته ساختمان

• دیوارها
• سقف
• پنجره‌ها
• درها
• نفوذ هوا
• پل‌های حرارتی

این نگاه سیستمی باعث می‌شود سرمایه‌گذاری روی عایق‌کاری دقیق‌تر انجام شود.

جمع‌بندی؛ چگونه هدررفت گرما در گرمایش از کف را کاهش دهیم؟

برای جلوگیری از هدررفت گرما در گرمایش از کف، مهم‌ترین اقدام این است که مسیرهای ناخواسته انتقال حرارت شناسایی و با طراحی مناسب کنترل شوند.

عایق حرارتی زیر سیستم، به‌ویژه در کف‌های روی زمین یا کف‌های مجاور فضای غیرگرم، یکی از اجزای مهم این طراحی است. ASHRAE نیز استفاده از عایق برای محدود کردن اتلاف حرارت از پنل‌های کف به محیط‌های خارج از فضای کنترل‌شده را مورد تأکید قرار می‌دهد.

در کنار عایق، باید ضخامت مناسب، مقاومت حرارتی، مقاومت فشاری، شرایط رطوبتی، عایق‌کاری لبه‌ها، طراحی مدارهای لوله‌کشی، دمای کارکرد و نوع کفپوش نیز بررسی شوند.

نکته مهم دیگر این است که فویل آلومینیومی را با عایق حرارتی اشتباه نگیریم. فویل می‌تواند در برخی سیستم‌ها نقش بازتابنده یا توزیع‌کننده حرارت داشته باشد، اما عملکرد آن با یک عایق حرارتی حجمی متفاوت است.

اگر هدف شما اجرای یک سیستم گرمایش از کف با اتلاف کمتر است، انتخاب عایق باید براساس شرایط واقعی پروژه و مشخصات فنی محصول انجام شود، نه صرفاً براساس قیمت یا عنوان تبلیغاتی.

بهین فلکس (behinflex) به‌عنوان مجموعه تخصصی در حوزه عایق‌های الاستومریک، می‌تواند مرجع مناسبی برای بررسی محصولات و دریافت اطلاعات فنی مرتبط با عایق‌کاری باشد. برای مشاهده محصولات، بررسی گزینه‌های موجود و استعلام قیمت و مشاوره تخصصی می‌توانید به سایت بهین فلکس مراجعه کنید.

سوالات متداول درباره هدررفت گرما در گرمایش از کف

۱. مهم‌ترین دلیل هدررفت گرما در گرمایش از کف چیست؟

یکی از مهم‌ترین عوامل، انتقال حرارت ناخواسته از زیر سیستم به زمین یا فضای غیرگرم است. کیفیت عایق زیر کف، عایق پیرامونی و طراحی ساختار کف در کنترل این اتلاف اهمیت دارند.

۲. بهترین عایق برای جلوگیری از هدررفت گرما در گرمایش از کف چیست؟

یک محصول واحد را نمی‌توان برای همه پروژه‌ها بهترین دانست. انتخاب باید براساس مقاومت حرارتی، ضخامت، مقاومت فشاری، شرایط رطوبتی، دمای کاری و ساختار کف انجام شود.

۳. آیا فویل آلومینیومی می‌تواند جایگزین عایق گرمایش از کف شود؟

خیر. فویل آلومینیومی و عایق حرارتی مکانیسم عملکرد یکسانی ندارند. فویل در شرایط مشخص می‌تواند نقش بازتابنده یا توزیع‌کننده حرارت داشته باشد، اما جایگزین عمومی عایق حرارتی نیست.

۴. آیا ضخامت عایق روی هدررفت گرما تأثیر دارد؟

بله. در یک ماده و شرایط مشخص، افزایش ضخامت معمولاً مقاومت حرارتی مسیر را افزایش می‌دهد؛ اما ضخامت بهینه باید براساس شرایط پروژه، فضای موجود، بار مکانیکی و الزامات فنی تعیین شود.

۵. آیا کفپوش می‌تواند راندمان گرمایش از کف را کاهش دهد؟

بله. کفپوش و لایه‌های زیر آن دارای مقاومت حرارتی هستند و مقاومت بیش از حد می‌تواند انتقال گرما از سیستم به اتاق را محدود کند. بنابراین نوع و ضخامت پوشش کف باید در طراحی سیستم لحاظ شود.

۶. برای انتخاب عایق مناسب گرمایش از کف از کجا مشاوره بگیریم؟

برای بررسی محصولات عایق الاستومریک، دریافت اطلاعات فنی و استعلام قیمت می‌توانید به وب‌سایت بهین فلکس به نشانی behinflex.com مراجعه کنید و محصول را براساس شرایط واقعی پروژه انتخاب کنید.
