گرمایش از کف با سیستم خورشیدی

در عصر حاضر، بهینه‌سازی مصرف انرژی در تاسیسات مکانیکی ساختمان از یک انتخاب لوکس به یک ضرورت فنی و اقتصادی تبدیل شده است. در میان فناوری‌های مختلف، تلفیق سیستم گرمایش از کف با کلکتورهای حرارتی خورشیدی به‌عنوان یکی از هم‌افزاترین و به‌صرفه‌ترین الگوهای طراحی تاسیسات شناسا‌یی می‌شود.

ماهیت دمایی گرمایش تابشی از کف به گونه‌ای است که شرایط ایده‌آلی را برای جذب و بهره‌برداری از انرژی خورشیدی فراهم می‌سازد. در این مقاله جامع، به بررسی ترمودینامیکی، محاسبات فنی، تجهیزات موردنیاز، نقشه مفهومی سیستم و چالش‌های اجرای عایق‌کاری استاندارد در این پروژه‌ها می‌پردازیم.

تلفیق گرمایش از کف با سیستم خورشیدی کاملاً امکان‌پذیر و اقتصادی است؛ زیرا گرمایش کفی به آب گرم با دمای پایین (۳۵ تا ۴۵ درجه سانتی‌گراد) نیاز دارد که به‌راحتی توسط کلکتورهای حرارتی تامین می‌شود. این سیستم می‌تواند بین ۴۰ تا ۷۰ درصد بار حرارتی سالانه ساختمان را پوشش دهد. با این حال، به دلیل نوسانات تابش در زمستان، حضور سیستم کمکی (بویلر یا پکیج) و اجرای عایق‌کاری استاندارد جهت جلوگیری از هدررفت انرژی الزامی است.

۱. امکان‌سنجی فنی و ترمودینامیکی گرمایش از کف خورشیدی

برای درک صحیح علت هم‌افزایی این دو فناوری، باید رفتار ترمودینامیکی آن‌ها را در مقایسه با سیستم‌های پایه رادیاتوری آنالیز کنیم.

در سیستم‌های رادیاتوری، به دلیل مساحت سطحی محدود مبدل‌ها (رادیاتورها)، دمای سیال ناقل حرارت باید بین ۶۵ تا ۸۰ درجه سانتی‌گراد تنظیم شود تا توان پاسخگویی به بار حرارتی فضا را داشته باشد. تامین چنین دمایی توسط کلکتورهای خورشیدی در روزهای سرد زمستان، افت شدید بازدهی کلکتور را به همراه دارد؛ زیرا هرچه اختلاف دمای سیال داخل کلکتور با محیط بیرون بیشتر شود، اتلاف حرارتی همرفتی و تابشی کلکتور افزایش می‌یابد.

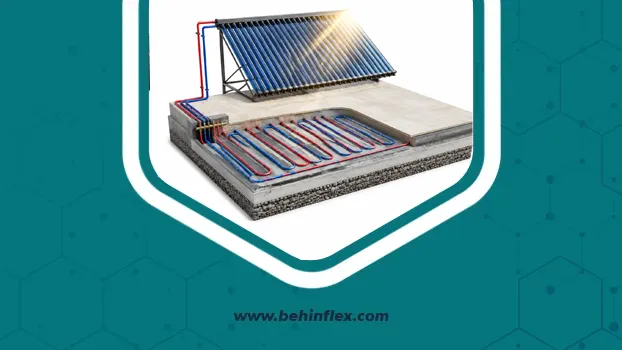

در مقابل، گرمایش از کف از کل سطح زیربنای ساختمان به عنوان یک مبدل حرارتی عظیم استفاده می‌کند. طبق قوانین انتقال حرارت، افزایش سطح مبدل امکان کاهش دمای سیال کاری را فراهم می‌سازد. این سیستم با آب ورودی در محدوده ۳۵ تا ۴۵ درجه سانتی‌گراد به آسایش حرارتی کامل می‌رسد. این بازه دمایی دقیقاً نقطه‌ای است که کلکتورهای خورشیدی حرارتی بیشترین راندمان راندمان نوری و حرارتی را از خود نشان می‌دهند.

+------------------+      سیال داغ مدار اولیه      +------------------------+
| کلکتور خورشیدی  | ------------------------> | مخزن ذخیره (Buffer)   |
| (صفحه تخت / لوله)| <------------------------ | با کویل‌های حرارتی     |
+------------------+     سیال سرد برگشتی       +------------------------+
                                                       |
                                                       | سیال گرم مدار ثانویه
                                                       v
+------------------+     سیال تنظیم‌شده        +------------------------+
| مدار گرمایش از کف| <------------------------ | ایستگاه پمپاژ و اختلاط  |
| (PEX/PERT)       | ------------------------> | (مجهز به شیر سه راهه) |
+------------------+     سیال سرد برگشتی       +------------------------+
                                                       ^
                                                       | در صورت نیاز به گرما
                                               +------------------------+
                                               | سیستم کمکی (پکیج/بویلر)|
                                               +------------------------+

مزایای ترمودینامیکی و محیط‌زیستی:

• حداکثرسازی بازده کلکتور: کارکرد کلکتور در دمای پایین، اتلاف حرارتی به محیط آزاد را به حداقل می‌رساند.
• بهره‌برداری از اینرسی حرارتی کف: لایه بتن یا ملات روی لوله‌های گرمایش از کف به عنوان یک ذخیره‌ساز حرارتی (Thermal Mass) عمل کرده و نوسانات خروجی خورشیدی در طول روز را هموار می‌سازد.
• کاهش چشمگیر گازهای گلخانه‌ای: تقلیل مستقیم مصرف سوخت‌های فسیلی در فصول سرد سال.

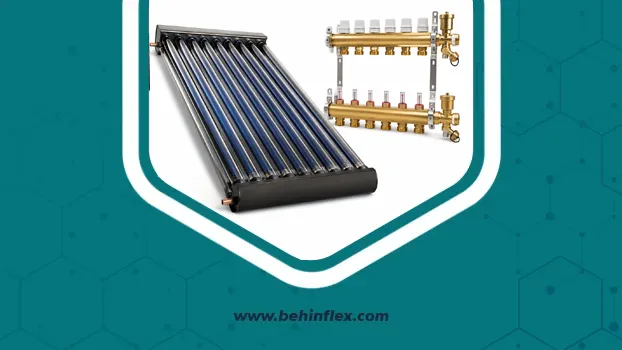

۲. بررسی دقیق تجهیزات موردنیاز و ملزومات مهندسی

اجرای موفق این طرح مستلزم پیکربندی درست اجزای هیدرولیکی، کنترل و انتقال حرارت است:

۱. کلکتورهای خورشیدی (Solar Thermal Collectors)

انتخاب نوع کلکتور به اقلیم منطقه بستگی دارد:

• کلکتورهای صفحه تخت (Flat Plate): دارای صفحه جذب‌کننده مسی یا آلومینیومی با پوشش گزینشی (Selective Coating). این مدل برای مناطق معتدل و نیمه‌خشک کاملاً اقتصادی و مناسب است.
• کلکتورهای لوله خلاء (Evacuated Tube): از لوله‌های شیشه‌ای دوجداره با خلاء بین آن‌ها ساخته شده‌اند. خلاء موجود مانع از اتلاف حرارت همرفتی می‌شود؛ بنابراین این کلکتورها در مناطق بسیار سرد، کوهستانی و روزهای ابری، کارایی فوق‌العاده بالاتری نشان می‌دهند.

۲. مخزن ذخیره حرارتی دو کویله (Solar Buffer Tank)

آب گرم تولیدی توسط خورشید مستقیماً وارد لوله‌های کف نمی‌شود. سیال خورشیدی (حاوی ضد یخ مخصوص) در یک مدار بسته‌ وارد کویل پایینی مخزن ذخیره شده و آب درون مخزن را گرم می‌کند. در صورت نیاز به گرما، آب گرم مخزن به سمت مدار گرمایش از کف هدایت می‌شود. کویل دوم برای اتصال به سیستم کمکی (پکیج یا بویلر) تعبیه می‌شود.

۳. ایستگاه پمپاژ و گروه کنترل (Solar Station & Controller)

شامل سنسورهای دقیق دما (PT1000) در خروجی کلکتور و داخل مخزن ذخیره است. کنترلر هوشمند زمانی پمپ سیرکولاتور خورشیدی را روشن می‌کند که دمای کلکتور حداقل ۵ تا ۸ درجه سانتی‌گراد از دمای کف مخزن بالاتر باشد.

۴. شیر اختلاط ترموستاتیک (Thermostatic Mixing Valve)

اگر در روزهای پرتابش تابستان یا آفتابی زمستان دمای آب مخزن ذخیره به ۶۰ یا ۷۰ درجه برسد، ورود مستقیم این آب به لوله‌های گرمایش از کف موجب آسیب به لوله‌ها و تخریب دال بتنی می‌شود. شیر اختلاط با ترکیب آب گرم مخزن و آب برگشتی مدار کف، دمای ورودی را روی محدوده ایمن (مثلاً ۴۰ درجه) تثبیت می‌کند.

۳. چک‌لیست الزامات طراحی و امکان‌سنجی پروژه‌ها

پیش از اجرای پروژه، مهندسان تاسیسات باید چک‌لیست زیر را بررسی نمایند:

• [ ] ارزیابی شیب و جهت قرارگیری کلکتورها: زاویه نصب بهینه در ایران معمولاً برابر با «عرض جغرافیایی + ۱۰ تا ۱۵ درجه» رو به جنوب حقیقی است.
• [ ] محاسبه بار حرارتی ساختمان: تعیین دقیق وات بر متر مربع موردنیاز بر اساس مبحث ۱۹ مقررات ملی ساختمان.
• [ ] سنجش متراژ پشت‌بام: بررسی فضای کافی بدون سایه‌اندازی تجهیزات دیگر (مانند کولرها یا خرپشته).
• [ ] بررسی وزن سازه‌ای مخزن ذخیره: مخازن ۵۰۰ تا ۲۰۰۰ مربعی نیاز به جانمایی درست در موتورخانه یا تقویت سازه دارند.
• [ ] تحلیل سیستم کمکی (Back-up System): انتخاب پکیج چگالشی یا بویلر با قابلیت مدولاسیون بالا جهت هماهنگی با خط خورشیدی.

۴. جدول مقایسه‌ای: مقایسه عملکردی در انواع سیستم‌های پخش‌کننده حرارت

۵. نقش حیاتی عایق‌کاری الاستومریک در بهبود راندمان کل سیستم

یک خطای رایج در اجرای سیستم‌های گرمایش از کف خورشیدی، عدم توجه کافی به عایق‌کاری مسیرهای انتقال سیال است.

سیال خورشیدی پس از گرم شدن در کلکتور، باید مسافتی را از روی پشت‌بام تا موتورخانه طی کند. این خطوط لوله در معرض وزش مستقیم باد، برف، باران و دمای زیر صفر محیط هستند. اگر این لوله‌ها فاقد عایق‌کاری مهندسی باشند، بخش عمده انرژی جذب‌شده توسط کلکتور پیش از رسیدن به مخزن ذخیره هدر می‌رود.

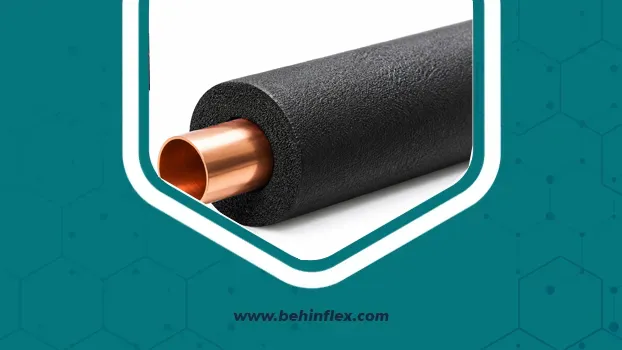

ویژگی‌های عایق الاستومریک سلول‌بسته در تاسیسات خورشیدی:

۱. ضریب انتقال حرارت فوق‌العاده پایین ($\lambda$): ساختار سلول‌بسته مانع از عبور گرما می‌شود.

۲. مقاومت در برابر اشعه ماوراء بنفش (UV): استفاده از روکش‌های آلومینیومی چندلایه (مانند ۲۳۰ یا ۴۰۰ میکرون) عایق را در برابر تابش مستقیم خورشید و آسیب‌های فیزیکی محافظت می‌کند.

۳. مقاومت در برابر دمای بالا: عایق‌های الاستومریک مخصوص خورشیدی (EPDM) قابلیت تحمل دمای لحظه‌ای بالای ۱۵۰ درجه سانتی‌گراد (حالت Stagnation کلکتور) را دارند.

۴. پایدار بودن در برابر نفوذ رطوبت: بر خلاف عایق‌های سنتی مانند پشم‌شیشه، عایق الاستومریک رطوبت را جذب نکرده و راندمان خود را در طول زمان حفظ می‌کند.

همچنین در زیرسازی مدار گرمایش از کف، استفاده از عایق‌های رولی یا تخم‌مرغی متراکم الزامی است تا حرارت به سمت طبقات پایینی یا سقف همکف نشت نکند و تمام انرژی تابشی به سمت فضای زیستی هدایت شود.

۶. راهنمای خرید و انتخاب متریال تاسیساتی

برای دست‌یابی به راندمان طراحی‌شده و جلوگیری از افت انرژی در شبکه توزیع، انتخاب متریال استاندارد حیاتی است. کوچک‌ترین نقص در عایق‌کاری لوله‌ها می‌تواند تمام صرفه‌جویی حاصل از کلکتورهای خورشیدی را خنثی کند.

مجموعه تخصصی بهین فلکس (نماینده انحصاری و مرجع تامین عایق‌های الاستومریک استاندارد) سبد کاملی از عایق‌های حرارتی سلول‌بسته رولی، لوله‌ای و روکش‌دار را برای پروژه‌های تاسیساتی و خورشیدی ارائه می‌دهد. محصولات عایق‌کاری بهین فلکس به دلیل مقاومت بالا در برابر شرایط جوی و ضریب انتقال حرارت بهینه، گزینه‌ای موثر برای تضمین طول عمر و کارایی سیستم‌های گرمایش از کف و خطوط خورشیدی هستند.

جهت بررسی مشخصات فنی، استعلام قیمت و دریافت مشاوره تخصصی می‌توانید به وب‌سایت behinflex.com مراجعه کرده و با کارشناسان فنی ارتباط برقرار کنید.

۷. جمع‌بندی و نتیجه‌گیری مهندسی

تلفیق گرمایش از کف با سیستم‌های خورشیدی حرارتی، یکی از منطقی‌ترین و پایدارترین راهکارهای مهندسی برای کاهش مصرف انرژی در ساختمان‌ها است. نیازمندی این سیستم به دمای کاری پایین، انطباق کامل آن با بازه کارکرد کلکتورهای خورشیدی را تضمین می‌کند.

به سرانجام رسیدن موفق این پروژه‌ها منوط به محاسبات مهندسی دقیق، انتخاب کلکتور متناسب با اقلیم، جانمایی صحیح سیستم کمکی و مهم‌تر از همه، عایق‌کاری استاندارد خطوط انتقال است. مهندسان مشاور و مجریان تاسیسات می‌توانند جهت تامین عایق‌های الاستومریک باکیفیت و استاندارد، از ظرفیت‌های فنی و بازرگانی بهین فلکس بهره‌مند شوند.

۸. سوالات متداول (FAQ)

۱. آیا سیستم خورشیدی به تنهایی پاسخگوی گرمایش از کف در کل زمستان است؟

خیر؛ به دلیل امکان بروز روزهای متوالی ابری یا سرمای شدید، سیستم خورشیدی به عنوان سیستم اصلی یا پیش‌گرمایش عمل کرده و حضور یک سیستم کمکی (مانند پکیج چگالشی یا بویلر) برای تامین ۱۰۰ درصد بار حرارتی در شرایط بحرانی الزامی است.

۲. دمای استاندارد آب ورودی به لوله‌های گرمایش از کف چقدر باید باشد؟

دمای ایده‌آل آب ورودی بین ۳۵ تا ۴۵ درجه سانتی‌گراد است. دمای بالاتر از ۵۰ درجه می‌تواند به ملات کف و لوله‌ها آسیب زده و آسایش حرارتی ساکنین را برهم زند.

۳. برای مناطق کوهستانی و بسیار سرد کدام نوع کلکتور خورشیدی مناسب‌تر است؟

کلکتورهای لوله خلاء (Evacuated Tube) به دلیل عایق‌بندی فوق‌العاده در برابر اتلاف همرفتی، در دمای زیر صفر و هوای ابری عملکرد به‌مراتب بهتری نسبت به کلکتورهای صفحه تخت دارند.

۴. نقش عایق الاستومریک در خطوط انتقال خورشیدی چیست؟

این عایق‌ها مانع اتلاف حرارت سیال داغ در مسیر پشت‌بام تا موتورخانه می‌شوند. روکش آلومینیومی آن‌ها نیز عایق را در برابر اشعه UV و جویدگان محافظت می‌کند.

۵. چه متراژی از کلکتور خورشیدی برای یک واحد مسکونی نیاز است؟

به طور تقریبی برای هر ۱۰ متر مربع زیربنای گرمایش از کف، به حدود ۱ تا ۱.۵ متر مربع سطح کلکتور خورشیدی حرارتی نیاز است (این عدد بسته به اقلیم و عایق‌بندی ساختمان متغیر است).

۶. آیا بازگشت سرمایه سیستم گرمایش از کف خورشیدی توجیه اقتصادی دارد؟

بله؛ با توجه به کاهش ۴۰ تا ۷۰ درصدی مصرف گاز/برق و افزایش سالانه تعرفه‌های انرژی، هزینه اولیه خرید تجهیزات معمولاً در بازه زمانی ۳ تا ۶ سال از محل صرفه‌جویی انرژی بازمی‌گردد.
