عایقکاری شیرآلات، فلنج و اتصالات تأسیساتی چگونه انجام میشود؟
عایقکاری شیرآلات، فلنج و اتصالات تأسیساتی چگونه انجام میشود؟
عایقکاری در تأسیسات فقط برای لولههای مستقیم نیست؛ بخشهای حساس مثل شیرآلات، فلنجها، زانوها، اتصالات رزوهای و قطعات کنترلی هم باید بهدرستی عایق شوند تا اتلاف انرژی، تعریق، خوردگی زیر عایق و افت راندمان سیستم به حداقل برسد.
در پروژههای سرمایشی، گرمایشی، تهویه مطبوع و حتی خطوط صنعتی، این نقاط بهدلیل شکل نامنظم و نیاز به دسترسی دورهای، مهمترین چالش عایقکاران هستند.
اگر عایقکاری این بخشها اصولی انجام نشود، نتیجه آن افزایش مصرف انرژی، آسیب به تجهیزات، نفوذ رطوبت، کاهش عمر سیستم و هزینههای تعمیرات خواهد بود.
در این مقاله، روش اجرای صحیح عایقکاری شیرآلات، فلنج و اتصالات تأسیساتی را بهصورت مرحلهبهمرحله، فنی و کاربردی بررسی میکنیم.
عایقکاری شیرآلات، فلنج و اتصالات تأسیساتی با هدف کاهش اتلاف انرژی، جلوگیری از تعریق و محافظت از تجهیزات انجام میشود. برای این کار، ابتدا قطعه اندازهگیری میشود، سپس عایق مناسب با ضخامت و دانسیته درست برش میخورد و بهصورت کاور، قطعات چندتکه یا روکشهای قابل باز و بست نصب میشود. در نقاط بازدیدپذیر باید امکان سرویس دوره، حفظ شود و برای جلوگیری از نفوذ رطوبت، درزها با چسب، نوار و روکش نهایی آببندی شوند.
چرا عایقکاری شیرآلات و اتصالات مهم است؟
شیرآلات و فلنجها برخلاف لولههای مستقیم، سطح پیوسته ندارند و همین موضوع باعث میشود انتقال حرارت در آنها بیشتر و اجرای عایق سختتر باشد.
از طرف دیگر، این قطعات معمولاً در مسیرهایی قرار دارند که دمای سیال بالا یا پایین است و کوچکترین نقص در عایقکاری میتواند به هدررفت انرژی منجر شود.
مهمترین مزایا
- کاهش تلفات حرارتی در خطوط آب گرم، بخار، روغن داغ و سیالات فرآیندی
- جلوگیری از تعریق سطحی در خطوط آب سرد و چیلد واتر
- کاهش خطر خوردگی زیر عایق
- افزایش ایمنی پرسنل در تماس با سطوح داغ
- بهبود راندمان سیستم و کاهش هزینه انرژی
- حفظ دسترسی برای تعمیر، بازدید و تعویض قطعات
نقاطی که بیشترین نیاز را به عایق دارند

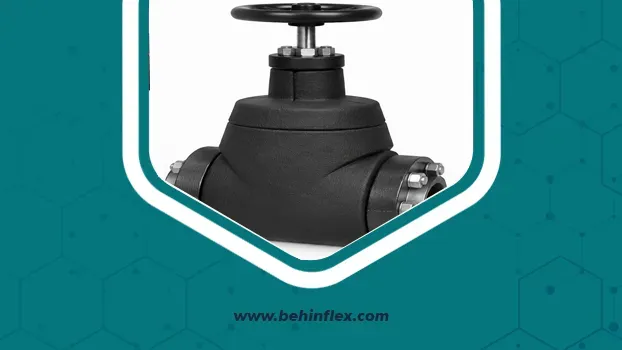

- شیر فلکهها و شیرهای قطعووصل
- شیرهای کنترلی و بالانس

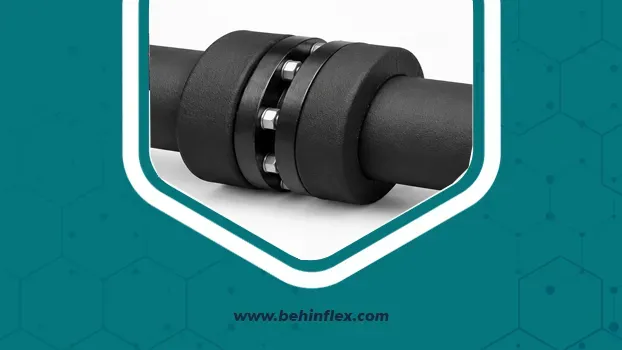

- فلنجهای اتصال

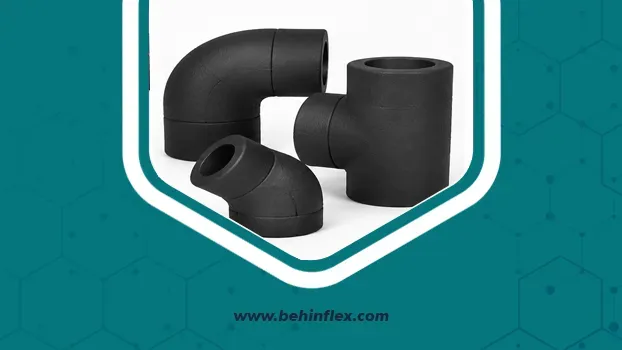

- اتصالهای T، زانو و سهراهی
- صافیها و فیلترها
- ولوها و استرینرها
- اتصالات رزوهای و کوپلینگها
انواع متریال مناسب برای عایقکاری این بخشها
انتخاب متریال، مهمترین تصمیم در اجرای عایقکاری است.
برای قطعاتی مثل شیر و فلنج، علاوه بر عملکرد حرارتی، قابلیت نصب، بازشو بودن و مقاومت در برابر رطوبت نیز اهمیت دارد.
1) عایق الاستومریک
عایق الاستومریک یکی از بهترین گزینهها برای سیستمهای سرمایشی و گرمایشی است، زیرا:
- ضریب هدایت حرارتی پایینی دارد
- جذب رطوبت بسیار کمی دارد
- انعطافپذیر است
- نصب آن روی سطوح نامنظم سادهتر است
- برای جلوگیری از تعریق عملکرد بسیار خوبی دارد
برای بسیاری از پروژهها، بهین فلکس بهعنوان مرجع تخصصی عایقهای الاستومریک، راهحلهای مناسبی برای این نوع اتصالات ارائه میدهد.
2) پشم سنگ با روکش مناسب
در دماهای بالاتر، بهویژه در برخی خطوط صنعتی، پشم سنگ بههمراه روکش فلزی یا غیر فلزی کاربرد دارد.
البته برای شیرآلات و فلنجها باید تمهیدات لازم برای بازشو بودن و حفاظت در برابر رطوبت در نظر گرفته شود.
3) کاورهای پیشساخته یا قابل باز و بست
این نوع عایقها برای شیرها و فلنجهای پرکاربرد بسیار مفیدند.
مزیت اصلی آنها:
- نصب سریع
- قابلیت باز شدن برای سرویس
- ظاهر تمیز و یکنواخت
- کاهش خطای اجرایی
4) روکش نهایی
روکش نهایی بسته به شرایط محیط میتواند شامل موارد زیر باشد:
- آلومینیوم
- PVC
- ورق گالوانیزه
- پوشش ضد UV
- روکش ضد رطوبت و بخار
جدول مقایسهای روشهای عایقکاری
| روش/متریال | مزایا | محدودیتها | کاربرد مناسب |
|---|---|---|---|
| عایق الاستومریک | نصب آسان، ضدتعریق، انعطافپذیر | نیاز به اجرای دقیق در درزها | شیرآلات، فلنجها، سیستمهای سرمایشی |
| پشم سنگ | مقاومت حرارتی بالا | جذب رطوبت، اجرای سختتر | دماهای بالاتر و کاربردهایاتر |
| روکش فلزی | دوام و محافظت مکانیکی خوب | نیاز به اجرای حرفهای | محیطهای صنعتی و فضای باز |
مراحل اجرای عایقکاری شیرآلات، فلنج و اتصالات
اجرای درست، بهاندازه انتخاب متریال اهمیت دارد.
اگر برش، فیتکردن و آببندی بهدرستی انجام نشود، حتی بهترین عایق هم عملکرد مطلوبی نخواهد داشت.
مرحله 1: بازدید و اندازهگیری دقیق
در ابتدا باید نوع قطعه، قطر لوله، دمای کارکرد، شرایط محیطی و میزان دسترسی برای سرویس بررسی شود.
برای هر شیر یا فلنج، ابعاد واقعی، نوع اتصالات و موقعیت نصب اهمیت دارد.
در این مرحله بهتر است موارد زیر ثبت شوند:
- نوع سیال
- دمای کاری
- میزان رطوبت محیط
- احتمال تعریق
- نیاز به باز و بست دورهای
- امکان استفاده از کاور پیشساخته
مرحله 2: انتخاب متریال مناسب
انتخاب عایق باید بر اساس شرایط عملکردی انجام شود، نه صرفاً قیمت.
در سیستمهای سرمایشی، اولویت با عایقهایی است که ضد رطوبت و ضد تعریق باشند.
در خطوط گرم، مقاومت حرارتی و دوام مکانیکی اهمیت بیشتری دارد.
مرحله 3: برش و قالبگیری
شیرآلات و فلنجها شکل هندسی پیچیدهتری نسبت به لوله دارند.
به همین دلیل، عایق معمولاً بهصورت چند تکه برش میخورد و روی قطعه فیت میشود.
نکات مهم در برش:
- برش دقیق و همابعاد
- حذف فاصلههای اضافی
- توجه به نواحی پرخطر مثل گردن شیر و بدنه فلنج
- استفاده از الگو برای یکنواختی اجرا
مرحله 4: نصب عایق
در این مرحله، قطعات عایق روی سطح قرار میگیرند و با چسب، نوار مخصوص یا بست مناسب فیکس میشوند.
در شیرآلاتی که نیاز به بازدید دارند، معمولاً از پوششهای دو تکه یا قابل باز شدن استفاده میشود.
مرحله 5: آببندی درزها
درزها مهمترین محل نفوذ رطوبت هستند.
اگر آببندی ضعیف باشد، تعریق، تخریب تدریجی عایق و خوردگی زیر عایق رخ میدهد.
برای آببندی حرفهای میتوان از موارد زیر استفاده کرد:
- چسب مخصوص عایق
- نوار درزگیر
- روکش آلومینیومی یا PVC
- ماستیک یا درزگیر مناسب
- اتصالات مکانیکی برای کاورهای بازشو
مرحله 6: نصب روکش نهایی
روکش نهایی باید متناسب با فضای نصب انتخاب شود.
در محیطهای داخلی معمولاً روکشهای سبکتر کافی هستند، اما در فضای باز یا محیطهای صنعتی، روکش مقاومتر توصیه میشود.
مرحله 7: کنترل نهایی و تست
پس از نصب، باید موارد زیر بررسی شوند:
- عدم وجود شکاف و درز
- فیت بودن کامل عایق
- حفظ دسترسی به شیر و فلنج
- عدم مزاحمت برای عملکرد ولو
- پایداری روکش در برابر لرزش و رطوبت
چکلیست اجرایی عایقکاری
قبل از تحویل کار، این موارد را کنترل کنید:
- [ ] قطعه بهدرستی شناسایی شده است
- [ ] دمای کاری سیستم بررسی شده است
- [ ] متریال مناسب انتخاب شده است
- [ ] ضخامت عایق بر اساس شرایط پروژه تعیین شده است
- [ ] تمام درزها آببندی شدهاند
- [ ] دسترسی به تعمیر و بازدید حفظ شده است
- [ ] روکش نهایی نصب شده است
- [ ] محلهای حساس به تعریق پوشش کامل دارند
- [ ] ظاهر نهایی تمیز و یکنواخت است
اشتباهات رایج در عایقکاری شیرآلات و فلنجها
در بسیاری از پروژهها، مشکل اصلی نه خود عایق، بلکه اجرای نادرست است.
این اشتباهات باعث کاهش شدید عمر و کارایی سیستم میشوند.
رایجترین خطاها
- استفاده از عایق نامناسب برای دمای کاری
- بیتوجهی به رطوبت محیط
- اجرای عایق بدون آببندی درزها
- پوشاندن کامل شیر بهگونهای که سرویسپذیری از نداشتود
- استفاده از برشهای نامنظم و لق
- نداشتن روکش نهایی در فضای باز
- استفاده از چسب یا نوار نامرغوب
- توجه نکردن به نقاط اتصال و فلنجها
عایقکاری در سیستمهای سرمایشی و گرمایشی چه تفاوتی دارد؟
نوع سیستم، روش اجرا را تغییر میدهد.
در سیستمهای سرمایشی، هدف اصلی جلوگیری از تعریق و ورود بخار آب است.
اما در سیستمهای گرمایشی، حفظ دما و کاهش اتلاف انرژی در اولویت قرار دارد.
در سیستمهای سرمایشی
- عایق باید مقاومت بخار بالایی داشته باشد
- درزها باید کاملاً بسته شوند
- روکش ضد رطوبت اهمیت زیادی دارد
- نصب باید بدون شکاف و ترک انجام شود
در سیستمهای گرمایشی
- تمرکز بر کاهش انتقال حرارت است
- مقاومت حرارتی متریال مهمتر میشود
- روکش مکانیکی برای دوام بیشتر توصیه میشود
- حفاظت از کاربر در برابر سطح داغ اهمیت دارد
راهنمای خرید عایق مناسب برای شیرآلات و فلنجها
اگر هدف شما یک اجرای استاندارد و کمهزینه در بلندمدت است، باید خرید را بر اساس کاربرد انجام دهید، نه صرفاً قیمت واحد متریال.
در پروژههای ساختمانی و صنعتی، بهین فلکس میتواند مرجع تخصصی شما برای انتخاب عایق مناسب باشد.
هنگام خرید به این موارد توجه کنید:
- دمای کاری سیستم
- نوع سیال
- محیط نصب: داخلی یا بیرونی
- میزان رطوبت و احتمال تعریق
- نیاز به باز و بست دورهای
- ضخامت مورد نیاز
- نوع روکش نهایی
- سهولت نصب و نگهداری
چه زمانی عایق الاستومریک انتخاب بهتری است؟
اگر سیستم شما سرمایشی است یا با مشکل تعریق مواجه هستید، عایق الاستومریک معمولاً بهترین انتخاب است.
این متریال برای شیرآلات و اتصالات نامنظم بسیار مناسب است و در صورت اجرای صحیح، راندمان بالایی ارائه میدهد.
برای مشاهده قیمتها، مشخصات فنی و دریافت مشاوره، میتوانید به بخش فروشگاه behinflex.com مراجعه کنید.
اگر پروژه شما صنعتی، ساختمانی یا تاسیساتی است، انتخاب درست متریال در همان ابتدا، هزینههای آتی را بهشدت کاهش میدهد.
جمعبندی
عایقکاری شیرآلات، فلنج و اتصالات تأسیساتی یک کار جزئی نیست؛ بخشی حیاتی از طراحی و اجرای حرفهای سیستم است.
این نقاط بهدلیل شکل پیچیده و حساسیت عملکردی، نیاز به متریال مناسب، برش دقیق، آببندی اصولی و روکش استاندارد دارند.
اگر هدف شما کاهش تلفات انرژی، جلوگیری از تعریق و افزایش عمر تأسیسات است، باید عایقکاری را بهصورت تخصصی و متناسب با شرایط پروژه انجام دهید.
برای انتخاب متریال مناسب، استعلام قیمت و دریافت مشاوره فنی، بهین فلکس میتواند مرجع قابل اعتماد شما باشد.
برای مشاهده محصولات و بررسی گزینههای مناسب، به سایت behinflex.com مراجعه کنید.
سوالات متداول (FAQ)
1) آیا شیرآلات هم مثل لولهها باید عایق شوند؟
بله. شیرآلات بهدلیل انتقال حرارت بالا و تماس بیشتر با محیط، از نقاط مهم اتلاف انرژی و تعریق هستند.
2) بهترین عایق برای فلنج و اتصالات چیست؟
در بیشتر پروژههای سرمایشی، عایق الاستومریک گزینه بسیار مناسبی است؛ چون انعطافپذیر، ضد رطوبت و مناسب سطوح نامنظم است.
3) آیا عایقکاری شیرآلات باعث سخت شدن تعمیرات میشود؟
اگر بهصورت اصولی و با کاورهای بازشو اجرا شود، خیر. طراحی درست باید امکان بازدید و سرویس را حفظ کند.
4) چرا درزگیری عایق اهمیت دارد؟
چون نفوذ رطوبت از درزها باعث خرابی عایق، کاهش عملکرد حرارتی و ایجاد خوردگی زیر عایق میشود.
5) آیا برای فضای باز روکش نهایی لازم است؟
بله. در فضای باز، روکش مقاوم در برابر UV، رطوبت و ضربه برای افزایش دوام عایق ضروری است.
6) از کجا عایق مناسب برای این بخشها تهیه کنیم؟
برای بررسی مشخصات فنی، استعلام قیمت و انتخاب متریال مناسب، مراجعه به بهین فلکس و بخش فروشگاه behinflex.com پیشنهاد میشود.
