عایق‌کاری لوله‌های آب در زیرزمین‌های مرطوب

زیرزمین‌های مرطوب یکی از چالش‌برانگیزترین محیط‌ها برای نگهداری و عایق‌کاری تأسیسات ساختمانی هستند. رطوبت نسبی بالا، احتمال میعان، تماس با هوای مرطوب و در برخی ساختمان‌ها نفوذ آب از دیوار یا کف، شرایطی ایجاد می‌کند که انتخاب عایق مناسب اهمیت بیشتری پیدا کند.

لوله‌های آب سرد و گرم در چنین محیطی بدون عایق مناسب می‌توانند دچار اتلاف حرارت، تعریق سطحی و در مواردی خوردگی یا آسیب به تجهیزات مجاور شوند. به همین دلیل، عایق کاری در یک زیرزمین مرطوب باید هم‌زمان از منظر حرارتی و کنترل رطوبت بررسی شود.

چرا عایق‌کاری لوله در زیرزمین مرطوب اهمیت بیشتری دارد؟

در یک فضای خشک، مشکلات ناشی از رطوبت ممکن است دیرتر خود را نشان دهند؛ اما در زیرزمین مرطوب، شرایط کاملاً متفاوت است. هوای مرطوب اطراف لوله می‌تواند در تماس با سطح سرد لوله به نقطه شبنم برسد و بخار آب به قطرات مایع تبدیل شود.

اگر لوله آب سرد بدون عایق یا با عایق نامناسب اجرا شده باشد، این تعریق می‌تواند سطح لوله، بست‌ها، دیوار، سقف و تجهیزات اطراف را خیس کند.

از طرف دیگر، اگر رطوبت به داخل سیستم عایق نفوذ کند، عملکرد حرارتی آن می‌تواند کاهش پیدا کند. ASHRAE نیز در طراحی عایق‌کاری سیستم‌های زیر دمای محیط، بر اهمیت کنترل نفوذ بخار آب و پیوستگی لایه بخاربند تأکید می‌کند.

بنابراین مهم‌ترین اهداف عایق کاری لوله در زیرزمین مرطوب عبارت‌اند از:

• کاهش انتقال حرارت.
• کنترل تعریق لوله‌های آب سرد.
• کاهش نفوذ بخار آب به سیستم عایق.
• کاهش احتمال خیس‌شدن تجهیزات اطراف.
• کمک به حفظ عملکرد حرارتی عایق در طول زمان.
• حفاظت بهتر از لوله و متعلقات در برابر شرایط محیطی.
• افزایش دوام سیستم تأسیسات.

مهم‌ترین مشکل لوله‌های آب سرد در زیرزمین مرطوب چیست؟

یکی از مهم‌ترین مشکلات، تشکیل میعان یا Condensation روی سطح خارجی لوله است.

وقتی دمای سطح لوله از نقطه شبنم هوای اطراف پایین‌تر باشد، بخار آب موجود در هوا روی سطح سرد لوله به آب مایع تبدیل می‌شود. هرچه رطوبت نسبی محیط بیشتر باشد، احتمال رسیدن سطح لوله به شرایط میعان افزایش پیدا می‌کند.

در زیرزمین‌هایی که تهویه ضعیف، رطوبت بالا یا ورود هوای مرطوب وجود دارد، این مسئله اهمیت بیشتری پیدا می‌کند.

عایق‌کاری صحیح باعث می‌شود دمای سطح خارجی عایق از شرایطی که موجب تشکیل میعان می‌شود فاصله بگیرد. با این حال، ضخامت عایق باید متناسب با شرایط پروژه انتخاب شود و نمی‌توان یک ضخامت ثابت را برای همه ساختمان‌ها تجویز کرد.

بهترین عایق برای زیرزمین مرطوب چیست؟

برای بسیاری از کاربردهای تأسیساتی در محیط مرطوب، عایق الاستومری سلول‌بسته گزینه‌ای قابل بررسی است.

ساختار سلول‌بسته باعث می‌شود این نوع عایق در برابر عبور بخار آب مقاومت مناسبی داشته باشد. برخی محصولات الاستومری تخصصی نیز به‌طور مشخص برای کنترل تعریق و کاهش اتلاف حرارت طراحی شده‌اند. برای نمونه، مشخصات فنی برخی محصولات الاستومری انعطاف‌پذیر، مقاومت بالا در برابر نفوذ بخار آب را به‌عنوان یکی از ویژگی‌های اصلی محصول اعلام می‌کنند.

اما باید یک نکته مهم را در نظر گرفت: فقط جنس عایق تعیین‌کننده عملکرد نهایی نیست.

حتی بهترین عایق اگر با درزهای باز، برش‌های نامناسب یا اتصالات بدون آب‌بندی اجرا شود، نمی‌تواند یک سیستم کنترل رطوبت کامل ایجاد کند.

به همین دلیل، در محیط مرطوب باید سه موضوع هم‌زمان بررسی شوند:

1. مشخصات خود عایق.
2. کیفیت اجرای درزها و اتصالات.
3. پیوستگی لایه کنترل بخار آب.

مقایسه عایق‌های رایج برای لوله در زیرزمین مرطوب

نوع عایق	مقاومت در برابر رطوبت	کنترل بخار آب	انعطاف‌پذیری	مناسب برای لوله آب سرد
الاستومری سلول‌بسته	بالا	بالا	بالا	بله، با اجرای صحیح
پشم شیشه	وابسته به روکش	نیازمند سیستم بخاربند مناسب	متوسط	با طراحی مناسب
پشم سنگ	وابسته به روکش	نیازمند بخاربند	متوسط	وابسته به سیستم
فوم‌های سلول‌بسته عمومی	بسته به محصول	متوسط تا بالا	بالا	بسته به مشخصات فنی
عایق رولی الاستومری	بالا	بالا	بسیار بالا	مناسب برای مسیرها و اتصالات خاص

این جدول یک مقایسه عمومی است. در پروژه‌های حرفه‌ای باید مشخصات واقعی محصول، دمای کار، ضخامت، ضریب هدایت حرارتی و مقاومت در برابر بخار آب بررسی شود.

عایق‌کاری لوله آب سرد در زیرزمین مرطوب

لوله‌های آب سرد بیشترین حساسیت را نسبت به میعان دارند. علت آن ساده است: دمای آب و در نتیجه دمای سطح خارجی لوله می‌تواند از دمای هوای مرطوب اطراف پایین‌تر باشد.

در چنین شرایطی، سیستم عایق باید به‌صورت پیوسته اجرا شود. محل اتصال دو قطعه عایق، زانوها، سه‌راهی‌ها، شیرآلات و انتهای مسیر نباید نقاط باز و بدون حفاظت باقی بمانند.

ASHRAE نیز برای سیستم‌های زیر دمای محیط بر پیوستگی عایق و استفاده از یک سیستم مؤثر کنترل بخار آب تأکید دارد؛ زیرا نفوذ بخار آب به داخل عایق می‌تواند به تشکیل رطوبت در سیستم و کاهش عملکرد حرارتی منجر شود.

در یک زیرزمین مرطوب، بنابراین باید عایق‌کاری را به‌عنوان یک سیستم کامل در نظر گرفت، نه صرفاً پوشاندن سطح لوله با یک لایه فوم.



عایق‌کاری لوله آب گرم در زیرزمین

در لوله‌های آب گرم، هدف اصلی عایق‌کاری کاهش انتقال حرارت از آب گرم به محیط است.

اگر مسیر لوله طولانی باشد یا لوله از فضای سرد و مرطوب زیرزمین عبور کند، عایق می‌تواند به حفظ بهتر دمای سیال و کاهش اتلاف حرارت کمک کند.

البته در این کاربرد، مسئله اصلی معمولاً کنترل تعریق نیست؛ بنابراین الزامات سیستم می‌تواند با لوله آب سرد متفاوت باشد.

ضخامت مناسب باید بر اساس دمای کار، قطر لوله، نوع عایق و الزامات پروژه تعیین شود. استانداردها و جداول فنی نیز ضخامت عایق را بر اساس شرایط دمایی و اندازه لوله دسته‌بندی می‌کنند.

نقش بخاربند در زیرزمین مرطوب

یکی از مهم‌ترین مفاهیم در عایق‌کاری محیط‌های مرطوب، Vapor Retarder یا لایه کنترل بخار آب است.

بخار آب می‌تواند از مسیرهای مختلف وارد سیستم عایق شود. بنابراین در لوله‌هایی که دمای سطح آن‌ها پایین‌تر از دمای محیط است، صرفاً مقاومت در برابر آب مایع کافی نیست.

ASHRAE توضیح می‌دهد که در سیستم‌های زیر دمای محیط، نفوذ بخار آب به عایق می‌تواند موجب میعان در داخل عایق شود و در نتیجه خواص حرارتی سیستم را تحت تأثیر قرار دهد.

به همین دلیل، در اجرای عایق الاستومری باید درزها و نقاط اتصال به‌طور دقیق بسته شوند. یک سوراخ کوچک یا درز باز می‌تواند مسیر ورود بخار آب به داخل سیستم باشد.

روش اصولی عایق‌کاری لوله در زیرزمین مرطوب

۱. بررسی رطوبت محیط

پیش از اجرای عایق، منبع رطوبت زیرزمین را بررسی کنید.

وجود نشتی، آب ایستاده، نفوذ آب از دیوار یا ضعف تهویه باید تا حد امکان مدیریت شود. عایق‌کاری لوله نمی‌تواند جایگزین رفع مشکل رطوبت ساختمان باشد.

۲. بررسی وضعیت لوله

لوله باید از نظر نشتی، خوردگی و آسیب مکانیکی بررسی شود.

اجرای عایق روی لوله‌ای که نشتی دارد، تعمیرات آینده را دشوارتر می‌کند و می‌تواند باعث محبوس‌شدن رطوبت در اطراف لوله شود.

۳. تمیز و خشک‌کردن سطح

سطح لوله باید قبل از اجرای عایق تمیز و خشک باشد. وجود گردوغبار، روغن یا رطوبت می‌تواند روی چسبندگی و کیفیت درزها اثر بگذارد.

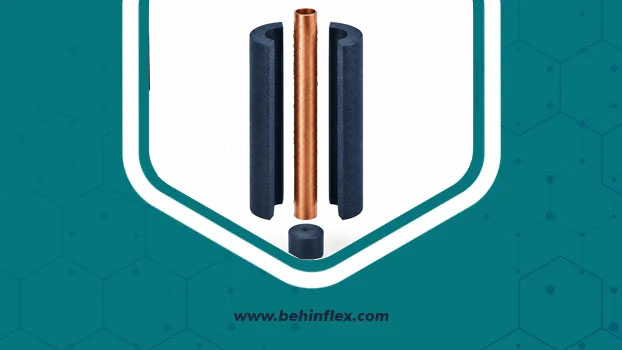

۴. انتخاب قطر و ضخامت مناسب

عایق لوله‌ای باید با قطر خارجی لوله تطابق داشته باشد.

برای مسیرهای پیچیده، شیرآلات و اتصالات خاص می‌توان از عایق رولی استفاده کرد؛ البته برش و اجرای آن باید به‌گونه‌ای باشد که ضخامت طراحی‌شده در تمام نقاط حفظ شود.

۵. اجرای عایق

قطعات عایق باید بدون ایجاد فشردگی غیرضروری روی لوله نصب شوند.

درزهای طولی و محیطی باید با چسب یا روش اتصال مورد تأیید سازنده بسته شوند. استفاده از چسب نامناسب می‌تواند عملکرد درز را در طول زمان کاهش دهد.

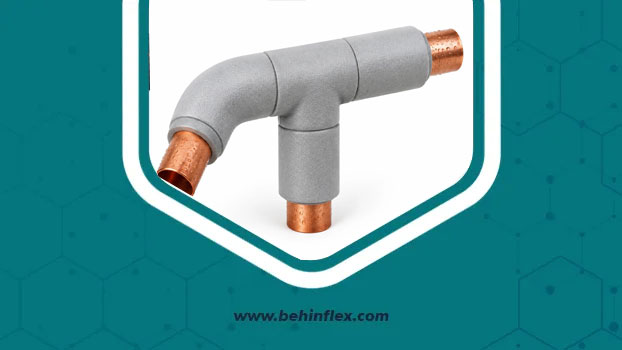

۶. عایق‌کاری اتصالات

زانوها، سه‌راهی‌ها، تبدیل‌ها و شیرآلات از نقاط حساس سیستم هستند.

باقی‌گذاشتن بخش‌های بدون عایق در این نقاط می‌تواند باعث ایجاد پل حرارتی و افزایش احتمال تعریق شود.

۷. کنترل نهایی

پس از اجرا، کل مسیر را بررسی کنید تا هیچ شکاف، پارگی یا بخش بدون عایقی باقی نمانده باشد.

در یک سیستم آب سرد، پیوستگی عایق اهمیت بسیار زیادی دارد.

اشتباهات رایج در عایق کاری زیرزمین مرطوب

بسیاری از مشکلات عایق‌کاری ناشی از انتخاب اشتباه محصول نیستند؛ بلکه نتیجه اجرای ناقص هستند.

مهم‌ترین اشتباهات عبارت‌اند از:

• اجرای عایق روی لوله خیس.
• استفاده از عایق نامتناسب با دمای کاری.
• بازگذاشتن درزهای طولی.
• عایق نکردن زانوها و اتصالات.
• استفاده از چسب نامناسب.
• فشرده‌کردن شدید عایق.
• انتخاب ضخامت صرفاً براساس قیمت.
• نادیده‌گرفتن رطوبت بالای محیط.
• ایجاد سوراخ در لایه کنترل بخار آب.
• نصب بست و ساپورت بدون توجه به پیوستگی عایق.
• پوشاندن نشتی لوله به‌جای تعمیر آن.
• تصور اینکه هر عایق ضدآب الزاماً برای کنترل بخار آب مناسب است.

نکته مهم این است که مقاومت در برابر آب مایع با مقاومت در برابر بخار آب یکسان نیست. طراحی عایق در محیط مرطوب باید هر دو موضوع را در نظر بگیرد.

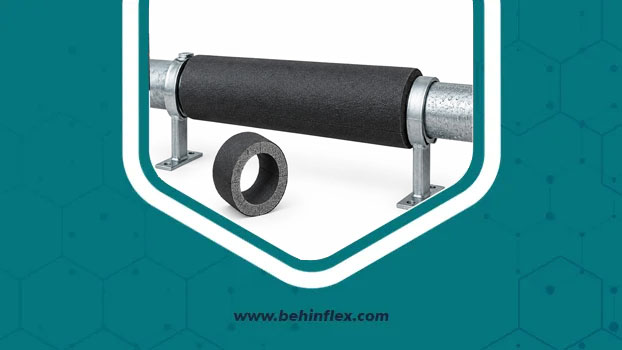

عایق‌کاری محل بست‌ها و ساپورت‌ها

بست‌ها و ساپورت‌ها یکی از نقاطی هستند که در پروژه‌های عایق‌کاری ممکن است نادیده گرفته شوند.

اگر عایق در محل بست به‌شدت فشرده شود یا بخشی از لوله بدون حفاظت باقی بماند، پیوستگی حرارتی سیستم کاهش پیدا می‌کند.

در سیستم‌های سرد، استفاده از راهکارهای مناسب برای حفظ ضخامت عایق در محل ساپورت اهمیت بیشتری دارد. ASHRAE نیز برای سیستم‌های سرد بر طراحی صحیح نقاط نگهدارنده و حفظ پیوستگی عایق تأکید کرده است.

بنابراین پیش از اجرای پروژه باید جزئیات بست‌ها، ساپورت‌ها و محل عبور لوله از دیوار یا سقف مشخص شود.

ضخامت مناسب عایق برای زیرزمین مرطوب چقدر است؟

نمی‌توان یک ضخامت مشخص را برای تمام لوله‌های آب در زیرزمین مرطوب توصیه کرد.

عوامل مؤثر عبارت‌اند از:

• قطر خارجی لوله.
• دمای آب.
• دمای هوای زیرزمین.
• رطوبت نسبی محیط.
• دمای نقطه شبنم.
• هدف عایق‌کاری.
• ضریب هدایت حرارتی عایق.
• مقاومت عایق در برابر بخار آب.
• الزامات استاندارد و مشخصات پروژه.

در لوله‌های آب سرد، انتخاب ضخامت باید به‌گونه‌ای باشد که دمای سطح سیستم از شرایط ایجادکننده میعان فاصله داشته باشد. بنابراین در پروژه‌های حساس، صرفاً استفاده از ضخامت‌های رایج بازار رویکرد دقیقی نیست.

راهنمای خرید عایق برای زیرزمین مرطوب

هنگام خرید عایق برای زیرزمین مرطوب، صرفاً عبارت «عایق لوله» را معیار قرار ندهید.

مشخصات زیر را بررسی کنید:

• نوع عایق.
• ساختار سلول‌بسته یا سلول‌باز.
• ضخامت.
• قطر داخلی عایق لوله‌ای.
• ضریب هدایت حرارتی.
• مقاومت در برابر نفوذ بخار آب.
• محدوده دمای کاری.
• میزان جذب آب.
• سازگاری چسب با عایق.
• کیفیت و دوام درزها.
• استانداردهای محصول.

محصولات الاستومری تخصصی بر اساس مدل، مشخصات متفاوتی دارند؛ بنابراین بهتر است دیتاشیت فنی محصول را قبل از خرید بررسی کنید. برای نمونه، برخی محصولات الاستومری سلول‌بسته برای کنترل میعان و مقاومت در برابر بخار آب طراحی شده‌اند.

برای بررسی مدل‌های مختلف عایق الاستومری و دریافت قیمت، می‌توانید به بخش فروشگاه بهین فلکس (behinflex) مراجعه کنید. هنگام استعلام، حتماً اعلام کنید که محل نصب، زیرزمین مرطوب است و لوله آب سرد یا گرم دارید تا انتخاب محصول دقیق‌تر انجام شود.

چک‌لیست اجرای عایق‌کاری لوله در زیرزمین مرطوب

• منبع اصلی رطوبت زیرزمین بررسی شده است.

• لوله نشتی ندارد.

• سطح لوله تمیز و خشک است.

• قطر لوله اندازه‌گیری شده است.

• ضخامت مناسب تعیین شده است.

• نوع عایق با دمای سیال سازگار است.

• عایق در تمام طول مسیر پیوسته است.

• زانوها و سه‌راهی‌ها عایق شده‌اند.

• درزهای عایق کاملاً بسته هستند.

• چسب مورد استفاده با عایق سازگار است.

• محل بست‌ها و ساپورت‌ها به‌درستی اجرا شده است.

• سوراخ یا پارگی در لایه کنترل بخار وجود ندارد.

• هیچ بخش مهمی از لوله بدون عایق باقی نمانده است.

• امکان دسترسی برای تعمیرات آینده حفظ شده است.

آیا عایق‌کاری مشکل رطوبت زیرزمین را حل می‌کند؟

خیر. عایق‌کاری لوله با رفع رطوبت ساختمان دو مسئله متفاوت هستند.

اگر زیرزمین به دلیل نشتی لوله، نفوذ آب از دیوار، ضعف زهکشی یا تهویه نامناسب مرطوب است، ابتدا باید منبع رطوبت شناسایی و مدیریت شود.

عایق‌کاری می‌تواند از خود لوله و سطح اطراف آن در برابر برخی پیامدهای حرارتی و میعان محافظت کند، اما نمی‌تواند رطوبت سازه‌ای یا نشتی ساختمان را برطرف کند.

در پروژه‌های حرفه‌ای، بهتر است مدیریت رطوبت محیط و عایق‌کاری تأسیسات به‌صورت هم‌زمان بررسی شوند.

نگهداری و بازرسی عایق لوله در زیرزمین

حتی بهترین سیستم عایق نیز نیازمند بازدید دوره‌ای است، مخصوصاً در محیط‌هایی که رطوبت بالایی دارند.

در بازدیدهای دوره‌ای موارد زیر را کنترل کنید:

• بازشدن درزها.
• جداشدن عایق از لوله.
• آسیب مکانیکی.
• وجود آب یا رطوبت غیرعادی.
• تغییر شکل عایق.
• خرابی چسب یا نوار.
• آسیب در محل بست‌ها.
• خوردگی لوله یا اتصالات.
• تشکیل قطرات آب روی سطح عایق.

اگر روی سطح خارجی عایق لوله آب سرد قطرات آب مشاهده می‌شود، نباید صرفاً آن را با دستمال خشک کرد و مشکل را تمام‌شده دانست. این وضعیت می‌تواند نشانه ناکافی‌بودن ضخامت، وجود درز، خرابی سیستم کنترل بخار یا شرایط غیرعادی رطوبتی باشد.

جمع‌بندی

عایق کاری در زیرزمین مرطوب باید فراتر از پوشاندن ساده لوله با یک لایه عایق انجام شود. رطوبت بالا، نقطه شبنم، میعان و نفوذ بخار آب عواملی هستند که می‌توانند عملکرد سیستم را تحت تأثیر قرار دهند.

برای لوله‌های آب سرد، استفاده از عایق الاستومری سلول‌بسته می‌تواند گزینه‌ای مناسب برای بسیاری از کاربردهای ساختمانی باشد؛ اما کیفیت نهایی به انتخاب ضخامت صحیح، اجرای پیوسته، آب‌بندی درزها و توجه به نقاطی مانند زانوها، شیرآلات و ساپورت‌ها وابسته است.

در نهایت، انتخاب محصول باید بر اساس شرایط واقعی پروژه انجام شود، نه صرفاً قیمت هر متر عایق. اگر برای پروژه خود به عایق الاستومری، عایق لوله‌ای، عایق رولی یا متعلقات نصب نیاز دارید، بهین فلکس (behinflex) می‌تواند به‌عنوان مرجع تخصصی عایق‌های الاستومریک برای بررسی مشخصات، مشاوره و استعلام قیمت مورد استفاده قرار گیرد.

برای مشاهده محصولات و قیمت‌ها، بخش فروشگاه behinflex.com را بررسی کنید و هنگام استعلام، اطلاعاتی مانند قطر لوله، نوع آب، دمای کاری و میزان رطوبت زیرزمین را ارائه دهید تا انتخاب فنی دقیق‌تری انجام شود.

سوالات متداول

آیا عایق الاستومری برای زیرزمین مرطوب مناسب است؟

بله. عایق الاستومری سلول‌بسته به دلیل مقاومت مناسب در برابر نفوذ بخار آب، برای بسیاری از کاربردهای لوله‌کشی در محیط‌های مرطوب گزینه مناسبی است؛ البته اجرای صحیح درزها اهمیت زیادی دارد.

چرا لوله آب سرد در زیرزمین عرق می‌کند؟

اگر دمای سطح لوله از نقطه شبنم هوای مرطوب پایین‌تر باشد، بخار آب روی سطح لوله به قطرات آب تبدیل می‌شود. عایق‌کاری مناسب می‌تواند این پدیده را کنترل کند.

آیا عایق الاستومری کاملاً ضدآب است؟

ساختار سلول‌بسته مقاومت مناسبی در برابر نفوذ آب و بخار آب ایجاد می‌کند، اما عملکرد سیستم به کیفیت درزها، اتصالات و اجرای صحیح نیز وابسته است.

برای لوله آب سرد در زیرزمین مرطوب چه ضخامتی مناسب است؟

ضخامت به قطر لوله، دمای آب، دمای محیط، رطوبت نسبی، نقطه شبنم و مشخصات فنی عایق بستگی دارد. یک ضخامت ثابت برای همه پروژه‌ها قابل توصیه نیست.

آیا قبل از عایق‌کاری باید رطوبت زیرزمین برطرف شود؟

اگر رطوبت ناشی از نشتی، نفوذ آب یا مشکل ساختمانی باشد، ابتدا باید علت آن بررسی و تا حد امکان برطرف شود. عایق‌کاری لوله جایگزین رفع مشکل رطوبت ساختمان نیست.

هنگام خرید عایق لوله برای زیرزمین مرطوب به چه چیزی توجه کنیم؟

نوع و ساختار عایق، ضخامت، ضریب هدایت حرارتی، مقاومت در برابر بخار آب، محدوده دمای کاری و سازگاری چسب و متعلقات را بررسی کنید. شرایط مرطوب محل نصب را نیز هنگام استعلام قیمت اعلام کنید.
