راهنمای تخصصی اجرای عایق الاستومری لوله‌ها
عایقکاری لوله‌های تأسیساتی زمانی عملکرد مطلوبی دارد که تمام اجزای مسیر، از لوله‌های مستقیم تا زانویی‌ها، سه‌راهی‌ها، شیرآلات و اتصالات، به‌صورت پیوسته عایق شوند. بسیاری از مشکلاتی مانند تشکیل قطرات آب روی خطوط سرد، اتلاف حرارت در شبکه‌های گرمایشی و کاهش راندمان سیستم‌های تهویه مطبوع، از نقاطی آغاز می‌شوند که عایق در آن‌ها ناقص، نازک یا غیراصولی اجرا شده است.
اتصالات و زانویی‌ها به دلیل تغییر جهت مسیر، شکل هندسی پیچیده و تعدد درزها، به دقت اجرایی بیشتری نسبت به بخش‌های مستقیم لوله نیاز دارند. استفاده از عایق الاستومری با ضخامت مناسب، برش اصولی قطعات، اتصال دقیق لبه‌ها و حفظ پیوستگی لایه کنترل بخار، از مهم‌ترین عوامل موفقیت در این فرایند هستند.
در این مقاله، روش‌های کاربردی عایقکاری اتصالات و زانویی‌ها را بررسی می‌کنیم تا مجریان تأسیسات، پیمانکاران و خریداران بتوانند با شناخت بهتر مصالح و مراحل اجرا، کیفیت عایقکاری را افزایش دهند.
چرا عایقکاری اتصالات و زانویی‌ها اهمیت دارد؟
در شبکه‌های لوله‌کشی، اتصالات بخش‌هایی هستند که مسیر جریان تغییر می‌کند یا چند خط به یکدیگر متصل می‌شوند. همین تغییرات هندسی باعث می‌شود اجرای عایق در این نقاط نسبت به لوله‌های مستقیم دشوارتر باشد.
اگر عایقکاری این بخش‌ها به‌درستی انجام نشود، حتی استفاده از عایق باکیفیت روی سایر قسمت‌های لوله نیز نمی‌تواند تمام عملکرد مورد انتظار سیستم را تضمین کند.
۱. جلوگیری از اتلاف انرژی
در خطوط انتقال آب گرم، مدارهای گرمایشی و برخی تجهیزات صنعتی، سطح بدون عایق یا عایق ناقص می‌تواند موجب افزایش انتقال حرارت به محیط شود. این موضوع ممکن است بار حرارتی موردنیاز سیستم را افزایش دهد و مصرف انرژی را بالا ببرد.
پوشش پیوسته زانویی‌ها و اتصالات، مقاومت حرارتی مسیر را یکنواخت‌تر می‌کند. البته میزان صرفه‌جویی انرژی به ضخامت عایق، اختلاف دما، طول مسیر، شرایط محیط و کیفیت اجرا بستگی دارد.
۲. کاهش خطر تشکیل میعان در خطوط سرد
در لوله‌های آب سرد و سیستم‌های سرمایشی، اگر دمای سطح خارجی لوله از نقطه شبنم هوای اطراف پایین‌تر باشد، احتمال تشکیل میعان وجود دارد. در این شرایط، درزهای باز یا نواحی بدون عایق می‌توانند به نقاط مستعد تجمع رطوبت تبدیل شوند.
عایق الاستومری سلول‌بسته، در صورت انتخاب صحیح و اجرای مناسب درزها، به کنترل انتقال حرارت و نفوذ بخار آب کمک می‌کند. برای دستیابی به نتیجه مطلوب، ضخامت عایق و پیوستگی لایه کنترل بخار باید متناسب با شرایط پروژه تعیین شوند.
۳. محافظت از تجهیزات و سازه
نفوذ رطوبت در اطراف اتصالات می‌تواند موجب آسیب به پوشش‌های سطحی، ایجاد لکه روی سقف کاذب و افزایش خطر خوردگی در برخی اجزای فلزی شود. در محیط‌های صنعتی، پیامدهای رطوبت ممکن است هزینه تعمیرات و توقف بهره‌برداری را افزایش دهد.
عایقکاری صحیح، همراه با طراحی مناسب سیستم و کنترل رطوبت، به کاهش این مخاطرات کمک می‌کند؛ هرچند عایق به‌تنهایی جایگزین پوشش ضدخوردگی یا سیستم آب‌بندی سازه‌ای نیست.

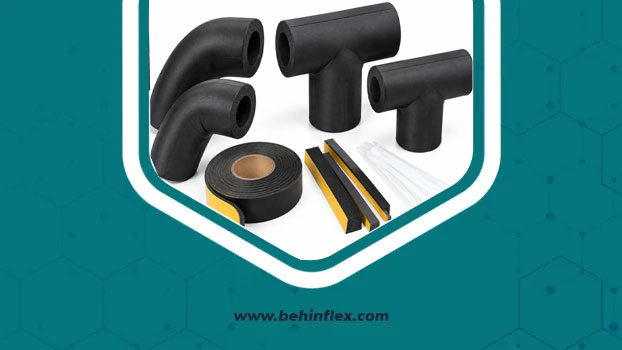

انواع اتصالات و چالش‌های عایقکاری آن‌ها
پیش از انتخاب روش اجرا، باید شکل اتصال و شرایط نصب مشخص شود. هر نوع اتصال به الگوی برش و مونتاژ متفاوتی نیاز دارد.
عایقکاری زانویی ۹۰ و ۴۵ درجه
زانویی‌ها برای تغییر جهت جریان استفاده می‌شوند و معمولاً در زاویه‌های مختلف، از جمله ۴۵ و ۹۰ درجه، در دسترس هستند. تغییر جهت لوله باعث ایجاد سطح منحنی می‌شود و نصب مستقیم عایق لوله‌ای روی این بخش، بدون برش مناسب، ممکن است چین‌خوردگی یا بازشدگی درزها را به دنبال داشته باشد.
در زانویی‌های کوتاه یا فضاهای محدود، اندازه‌گیری دقیق و ساخت قطعات متناسب با هندسه اتصال اهمیت بیشتری پیدا می‌کند. هدف این است که عایق بدون کشش بیش از حد، حفره داخلی یا فشردگی نامتعارف روی سطح قرار بگیرد.
عایقکاری سه‌راهی‌ها
سه‌راهی‌ها محل انشعاب یک مسیر به دو شاخه هستند. به دلیل تلاقی چند سطح، اجرای یک قطعه ساده عایق معمولاً برای پوشش کامل این اتصال کافی نیست.
در این نقاط، قطعات عایق باید به‌گونه‌ای برش داده شوند که هر سه مسیر پوشش داده شوند و درزهای اتصال، بدون فضای خالی باقی بمانند. در خطوط سرد، کنترل پیوستگی لایه کنترل بخار در محل تلاقی شاخه‌ها ضروری است.
عایقکاری شیرآلات و فلنج‌ها
شیرآلات، فلنج‌ها و اتصالات قابل بازشدن، علاوه بر عایقکاری، به دسترسی برای بازرسی و تعمیرات نیاز دارند. در این شرایط، استفاده از پوشش‌های قابل بازشدن یا کاورهای عایق مناسب می‌تواند گزینه کاربردی‌تری باشد.
عایق نباید به شکلی نصب شود که بازکردن شیر، کنترل نشتی یا انجام تعمیرات دوره‌ای را دشوار کند. روش پوشش‌دهی باید با نوع تجهیز و الزامات بهره‌برداری هماهنگ باشد.

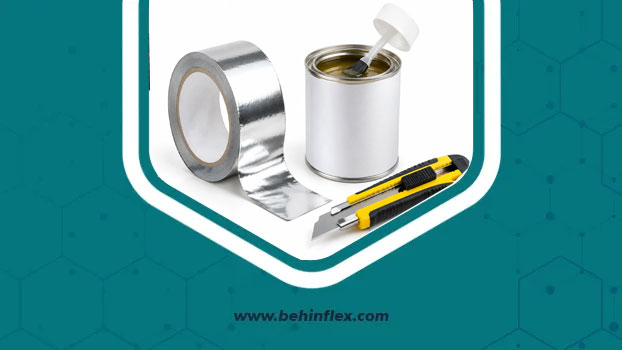

ابزار و مصالح موردنیاز برای عایقکاری اتصالات
کیفیت اجرای عایق الاستومری تا حد زیادی به آماده‌سازی سطح و انتخاب ابزار مناسب وابسته است. ابزارهای نامناسب می‌توانند باعث برش‌های ناهموار، درزهای باز و افزایش پرت مصالح شوند.
ابزارهای رایج عبارت‌اند از:
- متر فلزی: برای اندازه‌گیری قطر، طول و ابعاد قطعات.
- خط‌کش و گونیا: برای انتقال اندازه‌ها و ایجاد خطوط برش دقیق.
- ماژیک صنعتی: برای علامت‌گذاری محل برش روی عایق.
- کاتر تیز: برای برش تمیز عایق‌های لوله‌ای و ورقه‌ای.
- چسب سازگار با عایق الاستومری: برای اتصال درزها مطابق دستورالعمل سازنده.
- ابزار فشاردهی مناسب: برای تماس یکنواخت سطوح چسب‌خورده، بدون آسیب به عایق.
- دستکش و عینک ایمنی: برای کاهش خطر بریدگی و آسیب ناشی از عملیات اجرایی.
پیش از شروع کار، باید از تمیزبودن سطح لوله، خشک‌بودن سطوح اتصال و آماده‌بودن قطعات اطمینان حاصل شود. اگر سطح لوله دارای نشتی، خوردگی فعال یا آلودگی باشد، ابتدا باید مشکل مربوطه برطرف شود.
روش اصولی عایقکاری زانویی با عایق الاستومری
روش اجرای زانویی به شکل اتصال، قطر لوله، فضای نصب و نوع عایق بستگی دارد. برای بسیاری از پروژه‌ها، استفاده از عایق لوله‌ای همراه با برش‌های هندسی مناسب امکان‌پذیر است؛ در برخی شرایط نیز عایق ورقه‌ای انعطاف‌پذیر گزینه مناسب‌تری خواهد بود.
مرحله اول: اندازه‌گیری دقیق زانویی
ابتدا قطر خارجی لوله، ضخامت عایق موردنیاز و ابعاد هندسی زانویی را مشخص کنید. زاویه تغییر مسیر و فضای موجود برای نصب نیز باید بررسی شود.
اشتباه در اندازه‌گیری می‌تواند باعث شود قطعات عایق هنگام نصب تحت کشش قرار بگیرند یا در محل اتصال، فاصله‌ای میان لبه‌ها ایجاد شود. بهتر است اندازه‌ها پیش از برش روی قطعه یا الگوی کاغذی ثبت شوند.
مرحله دوم: طراحی الگوی برش
برای پوشش زانویی، می‌توان از قطعات برش‌خورده عایق لوله‌ای یا قطعات شکل‌داده‌شده از عایق ورقه‌ای استفاده کرد. انتخاب روش به شعاع زانویی، قطر لوله و مهارت مجری بستگی دارد.
الگوی برش باید به‌گونه‌ای طراحی شود که پس از مونتاژ، ضخامت عایق در بخش‌های مختلف تا حد امکان یکنواخت بماند. برش‌های آزمایشی روی قطعات اضافی می‌توانند به کاهش خطا و پرت مصالح کمک کنند.
مرحله سوم: برش قطعات عایق
قطعات را با کاتر تیز و روی سطح کار مناسب برش دهید. لبه‌ها باید صاف و بدون پارگی باشند تا هنگام اتصال، تماس کافی میان سطوح ایجاد شود.
استفاده از تیغه کند معمولاً باعث ایجاد لبه‌های ناصاف می‌شود. همچنین نباید برای جبران خطای برش، عایق را بیش از حد کشید یا فشرده کرد؛ زیرا این کار می‌تواند ضخامت مؤثر عایق را در برخی نقاط کاهش دهد.
مرحله چهارم: مونتاژ و کنترل تطابق
پیش از استفاده از چسب، قطعات را به‌صورت آزمایشی روی زانویی قرار دهید. در این مرحله باید از پوشش کامل سطح، تطابق لبه‌ها و نبود فاصله محسوس میان قطعات اطمینان حاصل شود.
اگر قطعات به‌درستی روی هم قرار نمی‌گیرند، بهتر است الگوی برش اصلاح شود. استفاده از چسب برای پرکردن فاصله‌های بزرگ، جایگزین برش دقیق و طراحی صحیح قطعات نیست.
مرحله پنجم: اتصال درزها
پس از آماده‌سازی و تأیید تطابق قطعات، چسب مخصوص و سازگار با عایق را مطابق دستورالعمل محصول روی سطوح موردنیاز اعمال کنید. مقدار چسب، زمان انتظار و شیوه اتصال باید بر اساس مشخصات سازنده تعیین شود.
لبه‌ها را بدون کشش اضافی به یکدیگر متصل کنید و از بسته‌شدن کامل درزها مطمئن شوید. در خطوط سرد، این مرحله اهمیت ویژه‌ای دارد؛ زیرا هرگونه گسست در لایه کنترل بخار می‌تواند خطر نفوذ رطوبت را افزایش دهد.
مرحله ششم: بازرسی نهایی
پس از تکمیل اتصال، سطح عایق را از نظر بازشدگی درزها، چین‌خوردگی، آسیب مکانیکی و تغییر ضخامت بررسی کنید. در صورت مشاهده نقص، اصلاح باید با روش مورد تأیید سازنده انجام شود.
در پروژه‌های حساس، بازرسی باید پیش از پوشاندن عایق با روکش محافظ یا بسته‌شدن سقف کاذب انجام گیرد.
روش عایقکاری سه‌راهی‌ها و اتصالات پیچیده
عایقکاری سه‌راهی‌ها به دلیل تلاقی چند مسیر، به طراحی دقیق‌تری نسبت به زانویی نیاز دارد. در این نقاط، هدف آن است که شاخه اصلی و انشعاب فرعی بدون ایجاد حفره یا درز باز پوشش داده شوند.
اجرای عایق سه‌راهی با قطعات جداگانه
یکی از روش‌های رایج، تقسیم سطح اتصال به چند قطعه متناسب با شاخه اصلی و انشعاب است. ابتدا ابعاد هر بخش اندازه‌گیری می‌شود و سپس قطعات با توجه به زاویه اتصال برش می‌خورند.
در مرحله مونتاژ باید ترتیب قرارگیری قطعات مشخص باشد تا لبه‌های اتصال در نقاطی قرار نگیرند که بستن آن‌ها دشوار است. چسب‌کاری و کنترل درزها نیز باید به‌صورت مرحله‌ای انجام شود.
نکات اجرایی در اتصالات پیچیده
- از ایجاد فضای خالی در محل اتصال شاخه‌ها جلوگیری کنید.
- ضخامت عایق را در اطراف اتصال تا حد امکان یکنواخت نگه دارید.
- در خطوط سرد، تمام درزها و محل‌های اتصال را از نظر پیوستگی لایه کنترل بخار بررسی کنید.
- در اطراف شیرآلات و فلنج‌ها، دسترسی تعمیراتی را حفظ کنید.
- برای اتصالات بزرگ یا هندسه‌های غیرمعمول، ساخت الگوی اختصاصی را در نظر بگیرید.
جدول مقایسه روش‌های عایقکاری اتصالات
| نوع اتصال | روش اجرایی متداول | نکته کلیدی کنترل کیفیت |
|---|---|---|
| زانویی ۴۵ درجه | برش قطعات متناسب با زاویه اتصال | تطابق لبه‌ها و حفظ ضخامت |
| زانویی ۹۰ درجه | استفاده از قطعات شکل‌داده‌شده یا الگوی اختصاصی | جلوگیری از چین‌خوردگی و درز باز |
| سه‌راهی | مونتاژ چند قطعه عایق | پوشش کامل محل انشعاب |
| فلنج | کاور یا پوشش متناسب با هندسه فلنج | امکان دسترسی برای بازکردن |
| شیرآلات | پوشش عایق متناسب با نوع شیر | حفظ قابلیت بازرسی و تعمیر |
| تغییر قطر | برش یا شکل‌دهی متناسب با ابعاد | جلوگیری از کاهش موضعی ضخامت |
اشتباهات رایج در عایقکاری و راه‌های پیشگیری
حتی عایق باکیفیت نیز در صورت اجرای نادرست، ممکن است عملکرد مورد انتظار را ارائه نکند. شناخت خطاهای متداول به افزایش عمر مفید سیستم کمک می‌کند.
انتخاب ضخامت نامناسب
ضخامت عایق باید با توجه به دمای سیال، دمای محیط، رطوبت نسبی، قطر لوله و هدف عایقکاری تعیین شود. انتخاب یک ضخامت ثابت برای تمام شرایط، همیشه تصمیم درستی نیست.
در خطوط سرد، ضخامت ناکافی می‌تواند احتمال تشکیل میعان را افزایش دهد. در خطوط گرم نیز ضخامت نامناسب ممکن است اتلاف حرارت را بیش از مقدار مورد انتظار نگه دارد.
باقی‌گذاشتن درزهای باز
درزهای باز از مهم‌ترین نقاط ضعف اجرای عایق هستند. این نقص به‌ویژه در سیستم‌های سرد می‌تواند امکان نفوذ بخار آب را فراهم کند.
برای پیشگیری، پیش از چسب‌کاری تطابق قطعات را کنترل کنید و پس از نصب نیز تمام درزها را بازبینی کنید.
فشردن یا کشیدن بیش از حد عایق
فشردگی موضعی می‌تواند ضخامت مؤثر عایق را کاهش دهد. کشیدن بیش از حد نیز ممکن است موجب بازشدن لبه‌ها یا تغییر شکل قطعه شود.
عایق باید بدون تنش غیرضروری روی اتصال قرار گیرد. اگر قطعه به‌درستی منطبق نیست، الگوی برش باید اصلاح شود.
استفاده از چسب ناسازگار
هر چسبی برای تمام انواع عایق الاستومری مناسب نیست. ترکیب شیمیایی، شرایط دمایی و مشخصات سطح می‌توانند بر عملکرد اتصال اثر بگذارند.
همیشه از چسب توصیه‌شده برای محصول استفاده کنید و شرایط اجرای اعلام‌شده از سوی سازنده را رعایت کنید.
راهنمای خرید عایق الاستومری برای اتصالات و زانویی‌ها
برای انتخاب عایق مناسب، ابتدا باید اطلاعات فنی پروژه مشخص شود. نوع لوله، قطر خارجی، دمای کاری، شرایط محیطی، احتمال تشکیل میعان و فضای موجود برای نصب، از مهم‌ترین معیارهای تصمیم‌گیری هستند.

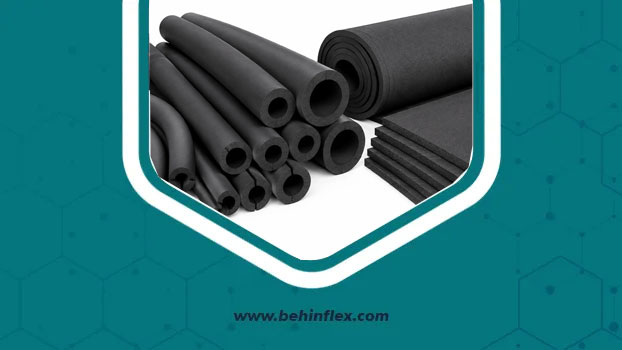

چه نوع عایقی انتخاب کنیم؟
عایق الاستومری لوله‌ای معمولاً برای مسیرهای مستقیم و برخی اتصالات با هندسه ساده مناسب است. عایق ورقه‌ای انعطاف‌پذیر نیز در بسیاری از شرایط برای شکل‌دهی به زانویی‌ها، سه‌راهی‌ها و سطوح پیچیده کاربرد دارد.
بااین‌حال، انتخاب نهایی باید بر اساس محدوده دمایی محصول، ضخامت موردنیاز، مشخصات فنی و روش اجرای تأییدشده انجام شود.
معیارهای خرید حرفه‌ای
پیش از ثبت سفارش، موارد زیر را بررسی کنید:
- قطر لوله و ابعاد واقعی اتصالات
- ضخامت موردنیاز بر اساس محاسبات حرارتی و شرایط محیط
- نوع عایق لوله‌ای یا ورقه‌ای
- سازگاری چسب با عایق انتخاب‌شده
- نیاز به روکش محافظ در محیط‌های بیرونی یا مستعد آسیب
- مقدار موردنیاز با درنظرگرفتن پرت برش و شکل اتصالات
- مشخصات فنی، کیفیت محصول و شرایط نگهداری
خرید از بهین فلکس
بهین فلکس (behinflex) به‌عنوان مرجع تخصصی عایق‌های الاستومری، گزینه‌ای برای بررسی محصولات موردنیاز پروژه‌های تأسیساتی است. هنگام انتخاب عایق برای اتصالات و زانویی‌ها، بهتر است علاوه بر قیمت، ضخامت، ابعاد و تناسب محصول با شرایط بهره‌برداری را نیز بررسی کنید.
برای مشاهده دسته‌بندی محصولات، اطلاع از قیمت‌ها و دریافت مشاوره درباره انتخاب عایق مناسب، به فروشگاه اینترنتی behinflex.com مراجعه کنید. ارائه اطلاعاتی مانند قطر لوله، دمای کاری و محل نصب به انتخاب دقیق‌تر محصول کمک می‌کند.
چک‌لیست کنترل کیفیت عایقکاری اتصالات
پیش از تأیید نهایی پروژه، موارد زیر را بررسی کنید:
-
تمام زانویی‌ها، سه‌راهی‌ها و اتصالات در محدوده کار عایقکاری شده‌اند.
-
ضخامت عایق با الزامات طراحی و شرایط محیطی مطابقت دارد.
-
لبه‌های قطعات بدون پارگی و برش‌های نامنظم هستند.
-
درزها با روش مورد تأیید سازنده بسته شده‌اند.
-
در خطوط سرد، پیوستگی لایه کنترل بخار حفظ شده است.
-
عایق دچار فشردگی یا کشیدگی غیرضروری نشده است.
-
اطراف شیرآلات و فلنج‌ها امکان بازرسی و تعمیر دارد.
-
روکش محافظ موردنیاز در شرایط محیطی مناسب اجرا شده است.
-
آسیب‌های احتمالی پیش از تحویل پروژه اصلاح شده‌اند.
جمع‌بندی
عایقکاری اتصالات و زانویی‌ها بخش مهمی از اجرای اصولی عایق لوله‌های تأسیساتی است. برش دقیق، انتخاب ضخامت مناسب، مونتاژ صحیح قطعات و اتصال کامل درزها به کاهش اتلاف انرژی و کنترل خطر میعان کمک می‌کنند. در عین حال، نوع اتصال، دمای سیال، شرایط محیطی و نیاز به تعمیرات باید در طراحی و اجرای عایق در نظر گرفته شوند.
برای دستیابی به نتیجه مطلوب، از عایق و چسب سازگار استفاده کنید، دستورالعمل سازنده را رعایت کنید و پیش از پوشاندن نهایی، تمام نقاط اتصال را بررسی کنید.
بهین فلکس (behinflex) مرجعی تخصصی برای بررسی و تهیه عایق‌های الاستومری است. برای مشاهده محصولات، استعلام قیمت و دریافت مشاوره متناسب با نیاز پروژه، به behinflex.com مراجعه کنید.
سوالات متداول
۱. بهترین روش عایقکاری زانویی ۹۰ درجه چیست؟
روش مناسب به قطر لوله، شعاع زانویی و نوع عایق بستگی دارد. معمولاً از قطعات برش‌خورده عایق لوله‌ای یا عایق ورقه‌ای شکل‌داده‌شده استفاده می‌شود؛ به‌شرط آنکه ضخامت و پیوستگی عایق حفظ شود.
۲. آیا می‌توان برای عایقکاری زانویی از عایق لوله‌ای استفاده کرد؟
بله، در بسیاری از موارد می‌توان با برش و مونتاژ اصولی از عایق لوله‌ای استفاده کرد. اگر هندسه اتصال پیچیده باشد، عایق ورقه‌ای انعطاف‌پذیر ممکن است اجرای دقیق‌تری فراهم کند.
۳. چرا آب‌بندی درزهای عایق در لوله‌های سرد اهمیت دارد؟
درزهای باز می‌توانند مسیر نفوذ بخار آب به لایه‌های عایق باشند. این مسئله احتمال تشکیل میعان و کاهش عملکرد حرارتی را افزایش می‌دهد؛ بنابراین پیوستگی لایه کنترل بخار ضروری است.
۴. برای عایقکاری سه‌راهی‌ها از چه ابزاری استفاده می‌شود؟
متر، خط‌کش، ماژیک صنعتی، کاتر تیز و چسب سازگار با عایق از ابزارهای رایج هستند. برای اتصالات پیچیده، تهیه الگوی برش اختصاصی می‌تواند دقت اجرا را افزایش دهد.
۵. ضخامت مناسب عایق برای زانویی‌ها چقدر است؟
ضخامت مناسب به دمای سیال، شرایط محیطی، رطوبت، قطر لوله و الزامات پروژه بستگی دارد. ضخامت عایق زانویی باید با طراحی عایق مسیر مرتبط هماهنگ باشد و بدون محاسبه فنی انتخاب نشود.
