اتصالات کوپلی در لوله‌کشی ساختمان
اتصالات کوپلی در لوله‌کشی ساختمان
انواع، کاربرد، مزایا، معایب و راهنمای خرید
اتصال صحیح لوله‌ها یکی از مهم‌ترین عوامل در دوام و عملکرد سیستم لوله‌کشی ساختمان است. حتی اگر بهترین نوع لوله انتخاب شود، استفاده از اتصال نامناسب یا اجرای نادرست می‌تواند باعث افت فشار، نشتی و افزایش هزینه‌های تعمیرات شود. در میان روش‌های مختلف اتصال لوله، اتصالات کوپلی یکی از گزینه‌های مکانیکی پرکاربرد، به‌ویژه در سیستم‌های لوله‌کشی چندلایه و پروژه‌هایی است که قابلیت باز و بست اتصال اهمیت دارد.
شناخت ساختار، نحوه عملکرد، محدودیت‌ها و معیارهای انتخاب اتصالات کوپلی به مهندسان تأسیسات، مجریان و خریداران کمک می‌کند تا متناسب با نوع لوله و شرایط پروژه تصمیم بگیرند.
اتصالات کوپلی چیست؟

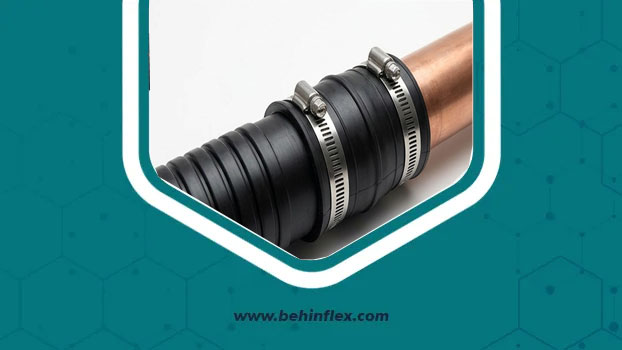

اتصالات کوپلی یا Compression Fittings از خانواده اتصالات مکانیکی هستند که با ایجاد نیروی فشاری بین اجزای اتصال و جداره لوله، آن را مهار و آب‌بندی می‌کنند. برخلاف اتصالات پرسی، نصب نوع کوپلی معمولاً به دستگاه پرس هیدرولیکی یا برقی نیاز ندارد و با ابزار دستی مناسب انجام می‌شود.
در مدل‌های رایج مورد استفاده برای لوله‌های چندلایه، مجموعه اتصال از یک بدنه، مهره، حلقه فشاری یا رینگ و اجزای آب‌بندی تشکیل می‌شود. هنگام سفت شدن مهره، حلقه روی لوله فشار وارد کرده و هم‌زمان اتصال مکانیکی و آب‌بندی ایجاد می‌شود.
یکی از ویژگی‌های مهم این سیستم، امکان باز کردن اتصال است. همین قابلیت باعث می‌شود اتصالات کوپلی در برخی تعمیرات، تغییر مسیرها و پروژه‌هایی که دسترسی آینده به اتصال اهمیت دارد، کاربرد مناسبی داشته باشند.
البته «قابل باز شدن» به این معنی نیست که اتصال را می‌توان بدون بررسی وضعیت قطعات، به‌صورت نامحدود باز و بسته کرد. در سرویس مجدد باید وضعیت حلقه، اورینگ و سطح لوله بررسی و در صورت نیاز قطعات آسیب‌دیده تعویض شوند.

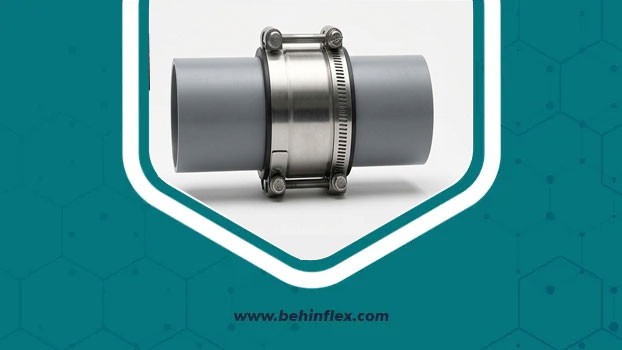

اجزای اصلی اتصالات کوپلی
ساختار دقیق اتصال به برند و نوع لوله بستگی دارد، اما اجزای اصلی در مدل‌های متداول شامل موارد زیر است:
- بدنه اتصال: بخش اصلی که مسیر عبور سیال را تشکیل می‌دهد و معمولاً از فلز مقاوم مانند برنج ساخته می‌شود.
- مهره فشاری: با سفت شدن، نیروی لازم برای فشردن حلقه را ایجاد می‌کند.
- حلقه یا رینگ فشاری: وظیفه مهار مکانیکی لوله و انتقال نیروی فشاری را بر عهده دارد.
- اورینگ یا المان آب‌بندی: در مدل‌های دارای اورینگ، آب‌بندی در محل طراحی‌شده اتصال انجام می‌شود.
- بخش نگهدارنده لوله: هندسه آن برای جلوگیری از خارج شدن لوله تحت نیروهای معمول طراحی شده است.
کیفیت ماشین‌کاری، دقت ابعادی، جنس بدنه و کیفیت اجزای آب‌بندی از عوامل مؤثر بر عملکرد نهایی اتصال هستند. بنابراین صرفاً تشخیص ظاهری یک اتصال به‌عنوان «کوپلی» برای انتخاب محصول کافی نیست.
اتصالات کوپلی در چه سیستم‌هایی استفاده می‌شوند؟

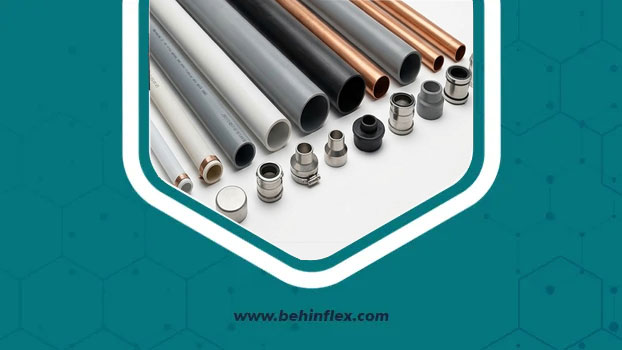

کاربرد اتصال باید بر اساس نوع لوله، فشار و دمای کاری، محل نصب و دستورالعمل سازنده مشخص شود. یکی از مهم‌ترین حوزه‌های استفاده از این اتصالات، سیستم‌های لوله‌کشی چندلایه است.
اتصالات کوپلی می‌توانند در شرایطی برای موارد زیر مورد استفاده قرار گیرند:
- لوله‌کشی آب سرد ساختمان
- لوله‌کشی آب گرم مصرفی، در صورت تأیید سازنده
- برخی مدارهای گرمایشی
- اتصال به تجهیزات و شیرآلات
- تعمیر یا اصلاح بخش‌هایی از شبکه لوله‌کشی
- سیستم‌های کلکتوری و تأسیسات داخلی
- برخی پروژه‌های بازسازی که امکان استفاده از ابزار پرس محدود است
بهین فلکس در حال حاضر در دسته لوله و اتصالات، گروه‌های مربوط به لوله‌های تک، سه و پنج‌لایه و انواع اتصالات مرتبط را در فروشگاه خود عرضه می‌کند. برای بررسی محصولات مرتبط می‌توانید به دسته لوله و اتصالات بهین فلکس مراجعه کنید.
مزایای اتصالات کوپلی
مهم‌ترین مزیت اتصالات کوپلی، سادگی نسبی فرآیند نصب است. در بسیاری از مدل‌ها، برخلاف اتصال پرسی، مجری برای ایجاد اتصال به دستگاه پرس اختصاصی نیاز ندارد.
مهم‌ترین مزایا
۱. نصب با ابزار ساده‌تر
در مدل‌های رایج، نصب با آچار مناسب انجام می‌شود. این موضوع برای پروژه‌های کوچک، تعمیرات و موقعیت‌هایی که دسترسی به تجهیزات تخصصی دشوار است، یک مزیت اجرایی محسوب می‌شود.
۲. قابلیت باز و بست
اتصال کوپلی را می‌توان برای تعمیر یا تغییر مسیر باز کرد؛ البته پس از باز کردن باید وضعیت اجزای آب‌بندی و قطعات مکانیکی بررسی شود.
۳. عدم نیاز به حرارت یا جوشکاری
فرآیند نصب این اتصالات به شعله و عملیات جوشکاری نیاز ندارد. در نتیجه در بسیاری از فضاهای داخلی، فرآیند اجرا ساده‌تر و تمیزتر خواهد بود.
۴. مناسب برای تعمیرات و تغییرات
اگر بخشی از شبکه لوله‌کشی نیاز به اصلاح داشته باشد، قابلیت بازشدن اتصال می‌تواند عملیات تعمیر را ساده‌تر کند.
۵. تنوع در شکل و کاربرد
بسته به سیستم، اتصالاتی مانند بوشن، زانو، سه‌راهی، تبدیل و انواع اتصال به تجهیزات در دسترس هستند.
معایب و محدودیت‌های اتصالات کوپلی
اتصالات کوپلی برای همه پروژه‌ها بهترین گزینه نیستند. سرعت اجرا، فضای نصب، نوع لوله و الزامات پروژه باید قبل از انتخاب بررسی شوند.
مهم‌ترین محدودیت‌ها عبارت‌اند از:
- نصب معمولاً از اتصالات پرسی زمان‌برتر است.
- سفت کردن نامناسب مهره می‌تواند احتمال نشتی را افزایش دهد.
- برای بعضی کاربردهای توکار، باید الزامات سیستم و دستورالعمل تولیدکننده بررسی شود.
- انتخاب اتصال نامتناسب با لوله می‌تواند آب‌بندی را مختل کند.
- در پروژه‌های بزرگ، سرعت پایین‌تر اجرای هر اتصال ممکن است مزیت اقتصادی روش پرسی را بیشتر کند.
- ارتعاش، نیروهای کششی و شرایط کاری غیرعادی باید در طراحی و انتخاب اتصال لحاظ شوند.
بنابراین انتخاب «کوپلی یا پرسی» نباید صرفاً بر اساس قیمت قطعه انجام شود؛ هزینه ابزار، زمان اجرا، دسترسی آینده و نوع پروژه نیز اهمیت دارند.
تفاوت اتصالات کوپلی و پرسی چیست؟
مقایسه این دو روش یکی از پرتکرارترین پرسش‌ها هنگام اجرای لوله‌کشی ساختمان است. در اتصال پرسی، ابزار پرس برای تغییر شکل کنترل‌شده بخش اتصال و ایجاد اتصال دائمی استفاده می‌شود؛ در حالی که اتصال کوپلی با مکانیزم فشاری و مهره‌ای عمل می‌کند.
| معیار | اتصالات کوپلی | اتصالات پرسی |
|---|---|---|
| روش نصب | مکانیکی و مهره‌ای | پرس مکانیکی |
| ابزار مورد نیاز | معمولاً آچار مناسب | دستگاه و فک پرس مناسب |
| قابلیت بازشدن | دارد | معمولاً ندارد |
| سرعت اجرا | متوسط | بالا |
| مناسب تعمیرات | بسیار مناسب | محدودتر |
| سرمایه‌گذاری ابزار | کمتر | بیشتر |
| احتمال خطای اجرایی | وابسته به نحوه سفت کردن | وابسته به ابزار و اجرای صحیح پرس |
| کاربرد مناسب | تعمیرات، تغییرات و پروژه‌های خاص | پروژه‌های بزرگ و اجرای سریع |
در پروژه‌های انبوه‌سازی که سرعت اجرا اهمیت زیادی دارد، اتصالات پرسی می‌توانند مزیت داشته باشند. در مقابل، در پروژه‌هایی که قابلیت دمونتاژ و استفاده از ابزار ساده‌تر اهمیت دارد، اتصالات کوپلی گزینه قابل بررسی هستند.
نحوه نصب اتصالات کوپلی
روش دقیق نصب باید همیشه مطابق دستورالعمل همان برند انجام شود، اما روند عمومی در بسیاری از مدل‌ها به شکل زیر است.
مرحله اول: برش صحیح لوله
ابتدا لوله را با ابزار مناسب و برش عمود بر محور آن قطع کنید. برش نامنظم می‌تواند باعث قرارگیری نامناسب لوله در اتصال و افزایش ریسک آب‌بندی ناقص شود.
مرحله دوم: آماده‌سازی لوله
سطح لوله را از پلیسه، آلودگی و آسیب‌های احتمالی پاک کنید. در لوله‌های چندلایه، عملیات کالیبراسیون و پخ‌زنی در صورت الزام سازنده اهمیت ویژه‌ای دارد.
مرحله سوم: قرار دادن اجزای اتصال
مهره و حلقه طبق ترتیب صحیح روی لوله قرار می‌گیرند و لوله تا موقعیت تعیین‌شده وارد بدنه اتصال می‌شود.
مرحله چهارم: سفت کردن مهره
مهره با ابزار مناسب و مطابق دستورالعمل سازنده سفت می‌شود. سفت کردن بیش از حد لزوماً به معنای آب‌بندی بهتر نیست و حتی ممکن است به قطعات آسیب وارد کند.
مرحله پنجم: تست سیستم
پس از تکمیل اتصال، سیستم باید مطابق الزامات پروژه تحت آزمون فشار و کنترل نشتی قرار گیرد. این مرحله نباید به بعد از پوشاندن یا غیرقابل‌دسترسی شدن اتصال موکول شود.
اشتباهات رایج هنگام اجرای اتصالات کوپلی
بخش قابل توجهی از مشکلات اتصال، ناشی از انتخاب یا اجرای اشتباه است، نه الزاماً کیفیت خود محصول.
چند خطای رایج عبارت‌اند از:
- انتخاب سایز اشتباه اتصال
- استفاده از اتصال ناسازگار با نوع لوله
- وارد نکردن کامل لوله به محل تعیین‌شده
- حذف مرحله کالیبراسیون در سیستم‌هایی که به آن نیاز دارند
- آسیب زدن به سطح لوله هنگام آماده‌سازی
- سفت کردن بیش از حد مهره
- استفاده مجدد از قطعات فرسوده بدون بررسی
- بی‌توجهی به فشار و دمای واقعی سیستم
- تست نکردن شبکه قبل از پوشاندن اتصالات
اجرای دقیق، به اندازه انتخاب محصول اهمیت دارد. یک اتصال باکیفیت که اشتباه نصب شود، نمی‌تواند عملکرد مورد انتظار را تضمین کند.
راهنمای خرید اتصالات کوپلی
برای خرید اتصالات کوپلی، بهتر است قبل از مقایسه قیمت، مشخصات فنی پروژه را مشخص کنید. حداقل این اطلاعات باید در اختیار خریدار یا کارشناس فروش باشد:
چک‌لیست خرید
- نوع لوله: پنج‌لایه، PEX، PERT یا نوع دیگر
- قطر اسمی لوله
- ضخامت جداره
- نوع سیال
- فشار کاری
- دمای کاری
- محل نصب: روکار، داخل کابینت، رایزر یا فضای محدود
- نیاز یا عدم نیاز به قابلیت بازشدن
- برند و سیستم لوله مورد استفاده
- تعداد مورد نیاز از هر نوع اتصال
- الزامات سازنده یا مشخصات فنی پروژه
مهم: اتصال باید با همان سیستم لوله و مشخصات فنی آن سازگار باشد. صرفاً یکسان بودن قطر اسمی همیشه برای انتخاب نهایی کافی نیست.
در هنگام خرید، جنس بدنه، کیفیت رزوه، دقت ساخت، وضعیت حلقه و اورینگ، بسته‌بندی و اصالت محصول را نیز بررسی کنید. اگر پروژه ساختمانی بزرگ است، بهتر است قبل از خرید عمده، نمونه محصول از نظر ابعاد و سازگاری با لوله مورد استفاده بررسی شود.
برای مشاهده دسته‌های مرتبط با لوله پنج‌لایه و اتصالات پنج‌لایه می‌توانید فروشگاه بهین فلکس را بررسی کنید. این فروشگاه در ساختار فعلی خود گروه «اتصالات پنج لایه» و زیرگروه‌هایی مانند بوشن، سه‌راه، مغزی، شیر، زانویی و تبدیل را نیز ارائه کرده است.
قیمت اتصالات کوپلی به چه عواملی بستگی دارد؟
قیمت اتصالات کوپلی عدد ثابتی نیست و به عوامل مختلفی وابسته است. مهم‌ترین عوامل عبارت‌اند از:
- سایز اتصال
- نوع و شکل اتصال
- جنس بدنه
- برند و کشور سازنده
- کیفیت ماشین‌کاری
- نوع و کیفیت قطعات آب‌بندی
- شرایط بازار و موجودی
- تعداد خرید
- مشخصات فنی و استانداردهای محصول
به همین دلیل مقایسه قیمت دو اتصال بدون مقایسه مشخصات فنی آن‌ها می‌تواند نتیجه گمراه‌کننده‌ای داشته باشد. در خرید پروژه‌ای، قیمت تمام‌شده باید شامل خود اتصال، نیروی انسانی، ابزار، زمان اجرا و هزینه احتمالی تعمیرات آینده در نظر گرفته شود.
آیا اتصالات کوپلی برای سیستم‌های توکار مناسب هستند؟
این موضوع به نوع اتصال، مشخصات سازنده و الزامات اجرایی پروژه بستگی دارد. نمی‌توان همه اتصالات کوپلی را بدون قید و شرط برای نصب توکار مناسب دانست.
در بخش‌هایی که اتصال پس از اجرا دسترسی محدودی خواهد داشت، انتخاب سیستم اتصال باید با حساسیت بیشتری انجام شود. همچنین باید تست فشار و کنترل نشتی پیش از پوشاندن مسیر انجام شود.
در مقابل، برای نقاطی که نیاز به دسترسی، تعمیر یا تغییر مسیر وجود دارد، قابلیت بازشدن اتصالات کوپلی می‌تواند یک مزیت عملیاتی باشد.
ارتباط اتصالات کوپلی با عایق‌کاری لوله
انتخاب اتصال تنها بخشی از طراحی سیستم تأسیسات است. در لوله‌های آب سرد و گرم و مدارهای حرارتی، کنترل انتقال حرارت و جلوگیری از تعریق نیز اهمیت دارد.
پس از طراحی مسیر لوله‌کشی، انتخاب عایق متناسب با شرایط دمایی و محیطی می‌تواند به کاهش اتلاف انرژی و محافظت بهتر از تأسیسات کمک کند. بهین فلکس در کنار دسته لوله و اتصالات، گروه‌های عایق الاستومری، عایق لوله‌ای و عایق رولی را نیز در فروشگاه خود دارد.
برای پروژه‌هایی که هم‌زمان به لوله، اتصالات و عایق نیاز دارند، بررسی محصولات مرتبط در یک مجموعه تخصصی می‌تواند فرایند تأمین کالا و هماهنگی مشخصات فنی را ساده‌تر کند.
اتصالات کوپلی را از کجا بخریم؟
خرید از تأمین‌کننده تخصصی، به‌خصوص در پروژه‌های ساختمانی، فقط به معنی پیدا کردن پایین‌ترین قیمت نیست. دسترسی به اطلاعات فنی، امکان مقایسه محصولات، تأمین سایزهای مورد نیاز و مشاوره پیش از خرید اهمیت زیادی دارد.
بهین فلکس یکی از مجموعه‌هایی است که در حوزه لوله و اتصالات ساختمان و محصولات تأسیساتی فعالیت دارد و در سایت خود دسته‌های مختلف لوله و اتصالات، از جمله سیستم‌های تک، سه و پنج‌لایه را ارائه کرده است. این مجموعه همچنین امکان ارتباط با کارشناسان فروش را در سایت خود فراهم کرده است.
برای استعلام موجودی، قیمت و انتخاب محصول متناسب با پروژه، می‌توانید به فروشگاه behinflex.com مراجعه و مشخصات لوله، سایز و نوع کاربرد خود را با کارشناسان فروش مطرح کنید.
جمع‌بندی
اتصالات کوپلی یک راهکار مکانیکی برای اتصال لوله است که مهم‌ترین مزایای آن نصب نسبتاً ساده، عدم نیاز به دستگاه پرس اختصاصی در مدل‌های رایج و قابلیت باز و بست است. این ویژگی‌ها باعث می‌شوند اتصال کوپلی در برخی پروژه‌های ساختمانی، تعمیرات و موقعیت‌هایی که دسترسی آینده اهمیت دارد، انتخاب مناسبی باشد.
با این حال، انتخاب آن باید بر اساس نوع لوله، سایز، فشار و دمای کاری، محل نصب و دستورالعمل تولیدکننده انجام شود. همچنین کیفیت نصب، آماده‌سازی صحیح لوله و تست فشار، نقش مستقیمی در جلوگیری از نشتی دارند.
اگر به دنبال خرید لوله و اتصالات برای پروژه ساختمانی هستید، بهین فلکس می‌تواند به‌عنوان یک مرجع تخصصی برای بررسی دسته‌های مرتبط و دریافت مشاوره خرید مورد استفاده قرار گیرد. برای مشاهده محصولات و استعلام قیمت اتصالات و لوله‌ها به سایت بهین فلکس مراجعه کنید.
سوالات متداول
۱. اتصالات کوپلی چیست؟
اتصالات کوپلی نوعی اتصال مکانیکی هستند که با استفاده از مهره، حلقه فشاری و اجزای آب‌بندی، لوله را به اتصال متصل و آب‌بندی می‌کنند.
۲. آیا اتصالات کوپلی بهتر از اتصالات پرسی هستند؟
هیچ‌کدام به‌صورت مطلق بهتر نیستند. کوپلی برای پروژه‌هایی با نیاز به باز و بست و ابزار ساده‌تر مناسب است؛ پرسی معمولاً سرعت اجرای بالاتری دارد.
۳. آیا اتصالات کوپلی نشتی دارند؟
در صورت انتخاب صحیح، نصب اصولی و رعایت دستورالعمل سازنده، اتصال می‌تواند آب‌بندی مناسبی داشته باشد. برش نادرست، عدم کالیبراسیون یا سفت کردن نامناسب از عوامل رایج نشتی هستند.
۴. اتصالات کوپلی برای چه لوله‌هایی استفاده می‌شوند؟
بسته به طراحی اتصال، برای سیستم‌هایی مانند لوله‌های چندلایه و برخی لوله‌های PEX یا PERT استفاده می‌شوند. سازگاری دقیق باید از مشخصات فنی محصول بررسی شود.
۵. آیا می‌توان اتصال کوپلی را باز کرد؟
بله، یکی از ویژگی‌های اصلی بسیاری از اتصالات کوپلی قابلیت باز و بست است. پس از باز کردن، سلامت اورینگ و سایر قطعات باید بررسی شود.
۶. هنگام خرید اتصالات کوپلی به چه نکاتی توجه کنیم؟
نوع و سایز لوله، فشار و دمای کاری، جنس و کیفیت اتصال، سازگاری قطعات، برند، محل نصب و دستورالعمل سازنده مهم‌ترین معیارهای انتخاب هستند.
